Датчик вихревых токов сопла на печатающей головке участвует в определении нулевой точки по оси Z, выравнивании платформы и динамической калибровке потока. Если расстояние между датчиком и соплом слишком мало или слишком велико, эти функции будут нарушены. Поэтому после разборки или повторной установки датчика вихревых токов сопла необходимо отрегулировать зазор. В этой статье представлен самый простой способ выполнения этой операции.
Шаги регулировки

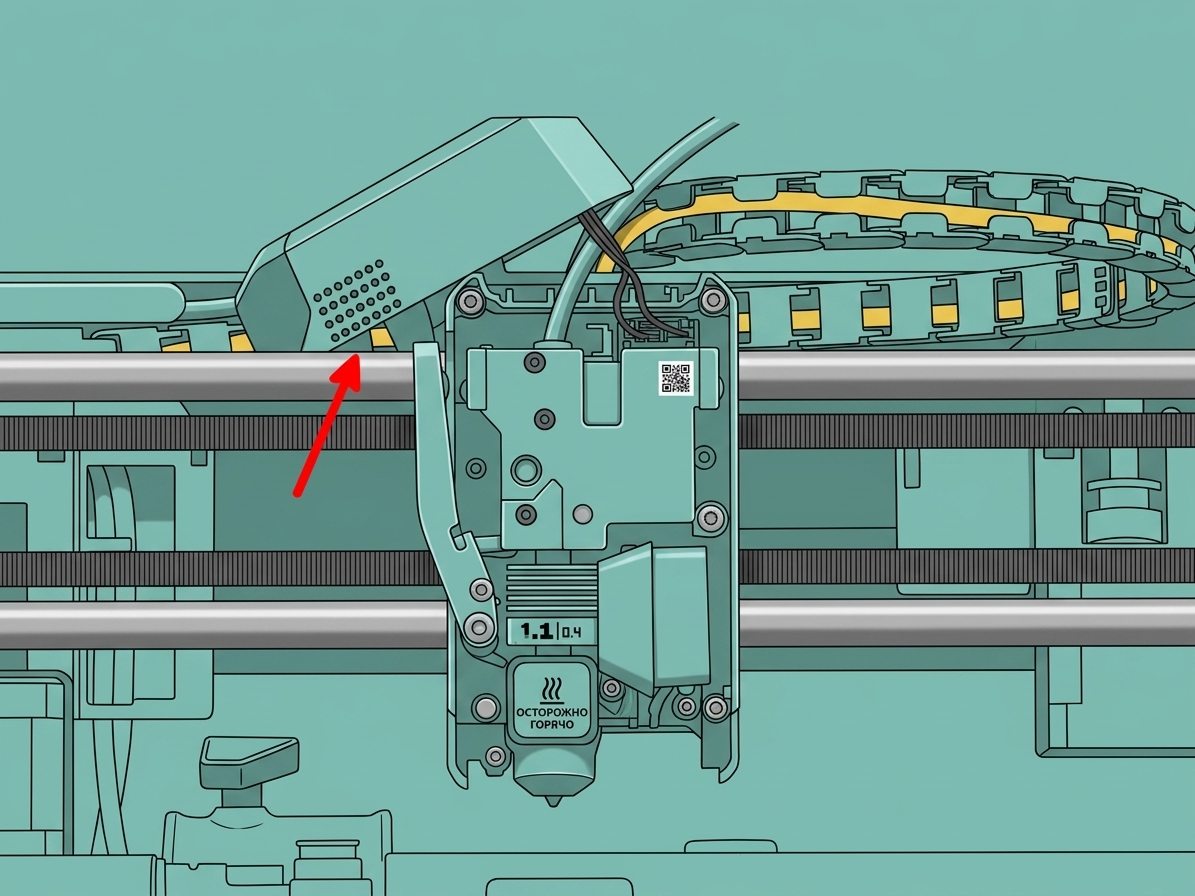

Шаг 1: Снимите переднюю крышку печатающей головки

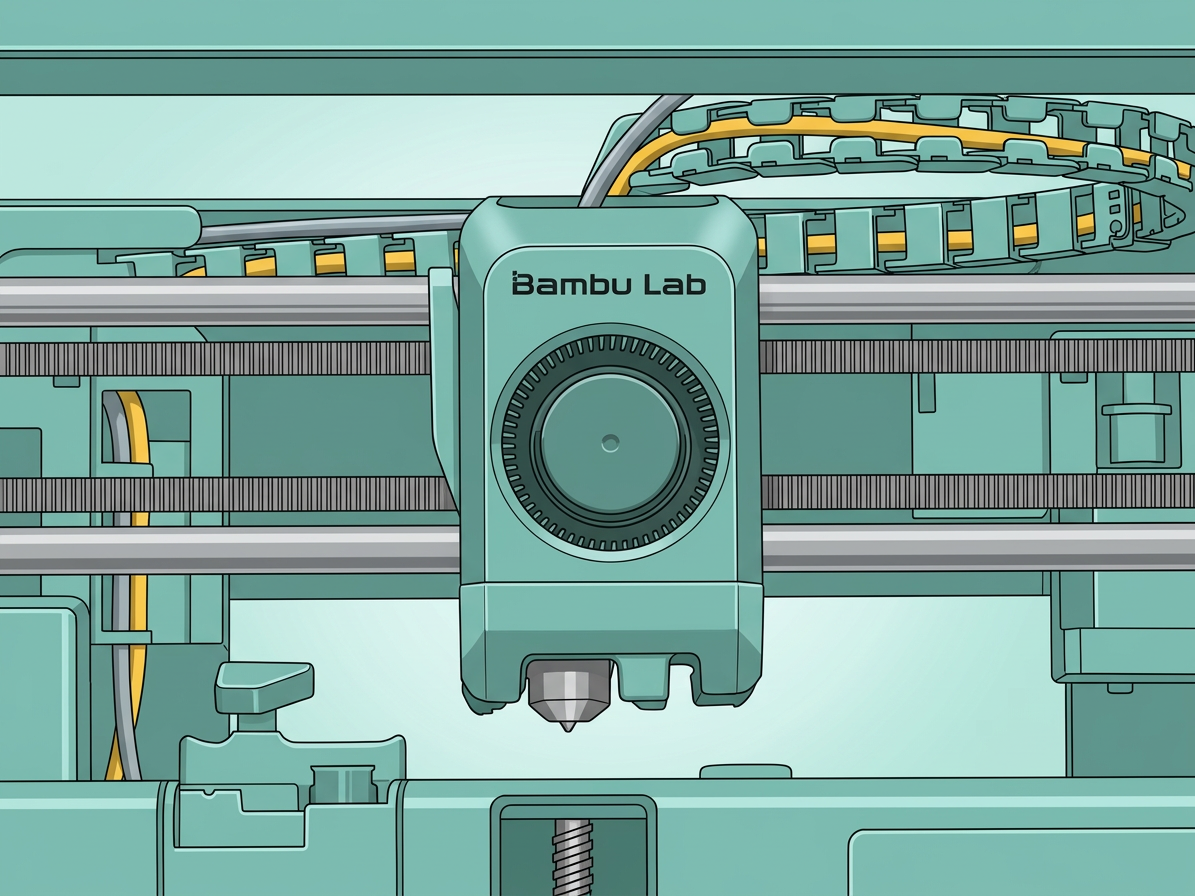

Откройте переднюю крышку печатающей головки и повесьте ее сверху.
Шаг 2: Освободите рукоятку резака

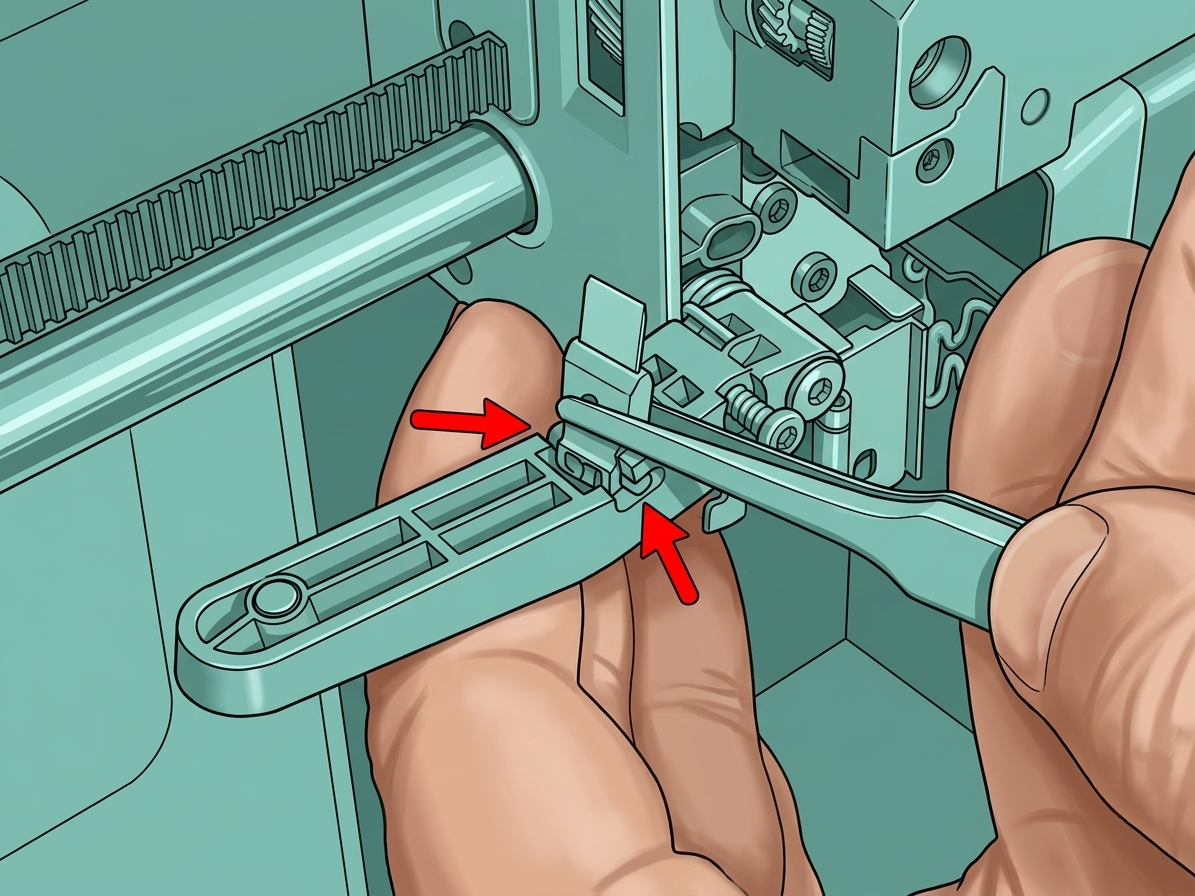

Открутите винт резака и аккуратно извлеките лезвие резака пинцетом.
Шаг 3: Грубо проверьте расстояние до датчика вихревых токов сопла

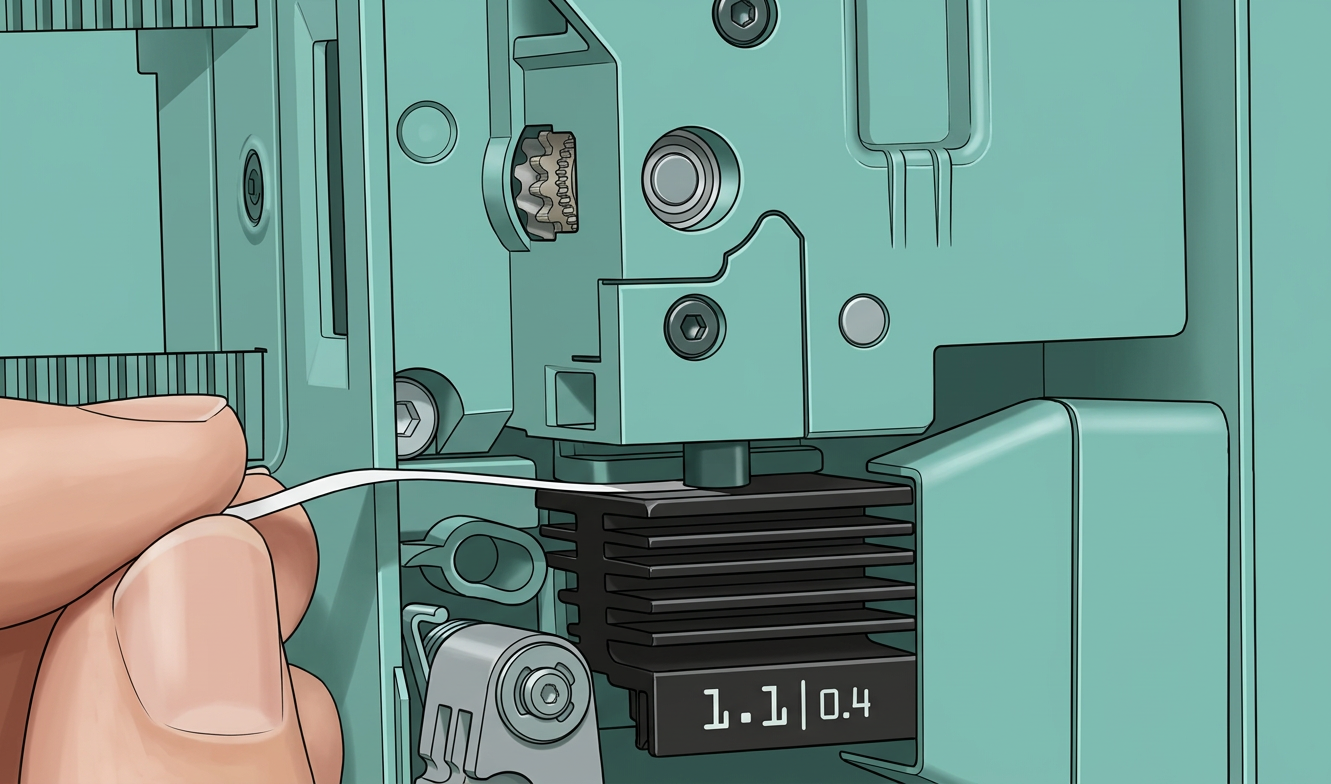

Вырежьте полоску бумаги формата А4 размером 4 мм × 60 мм, сложите ее пополам и вставьте между соплом и датчиком вихревых токов сопла. При вытягивании вперед и назад вы должны почувствовать некоторое трение, но бумага должна свободно двигаться. Это указывает на то, что зазор между хотэндом и датчиком составляет примерно 0,2–0,3 мм.
Шаг 4: Повторно установите датчик вихревых токов сопла
Если сложенную бумагу очень трудно вставить или трения нет совсем, снимите сопло и повторно установите датчик вихревых токов сопла. Следуйте приведенным ниже шагам:

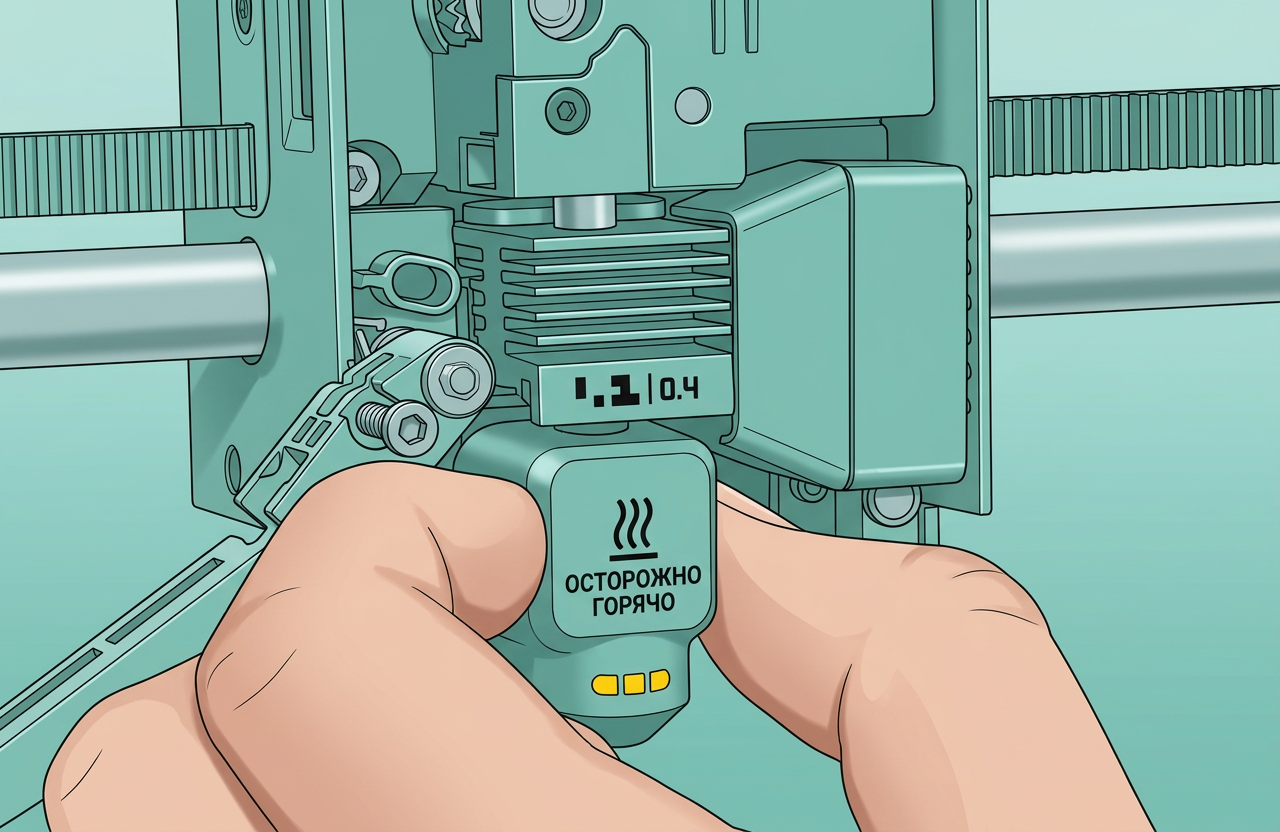

Снимите силиконовый чехол, освободите защелку и извлеките сопло.

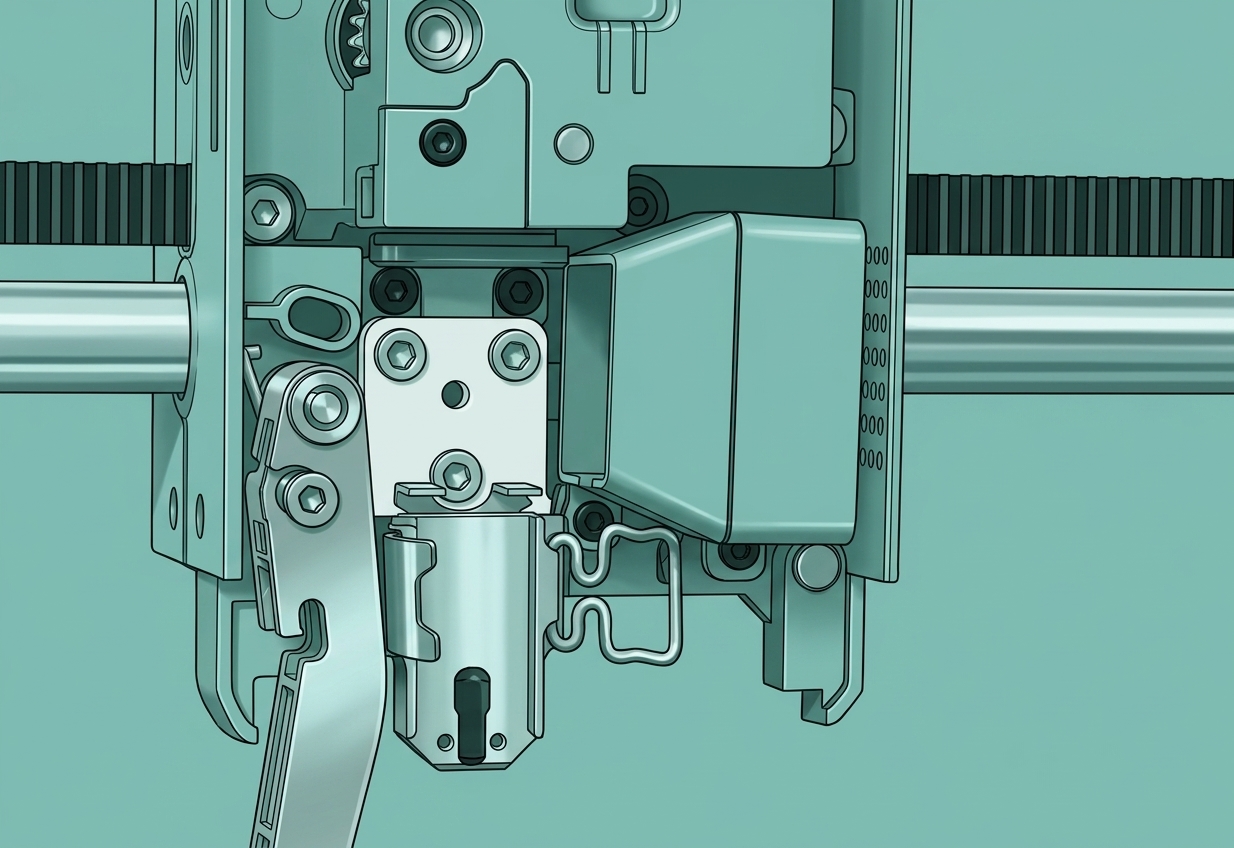

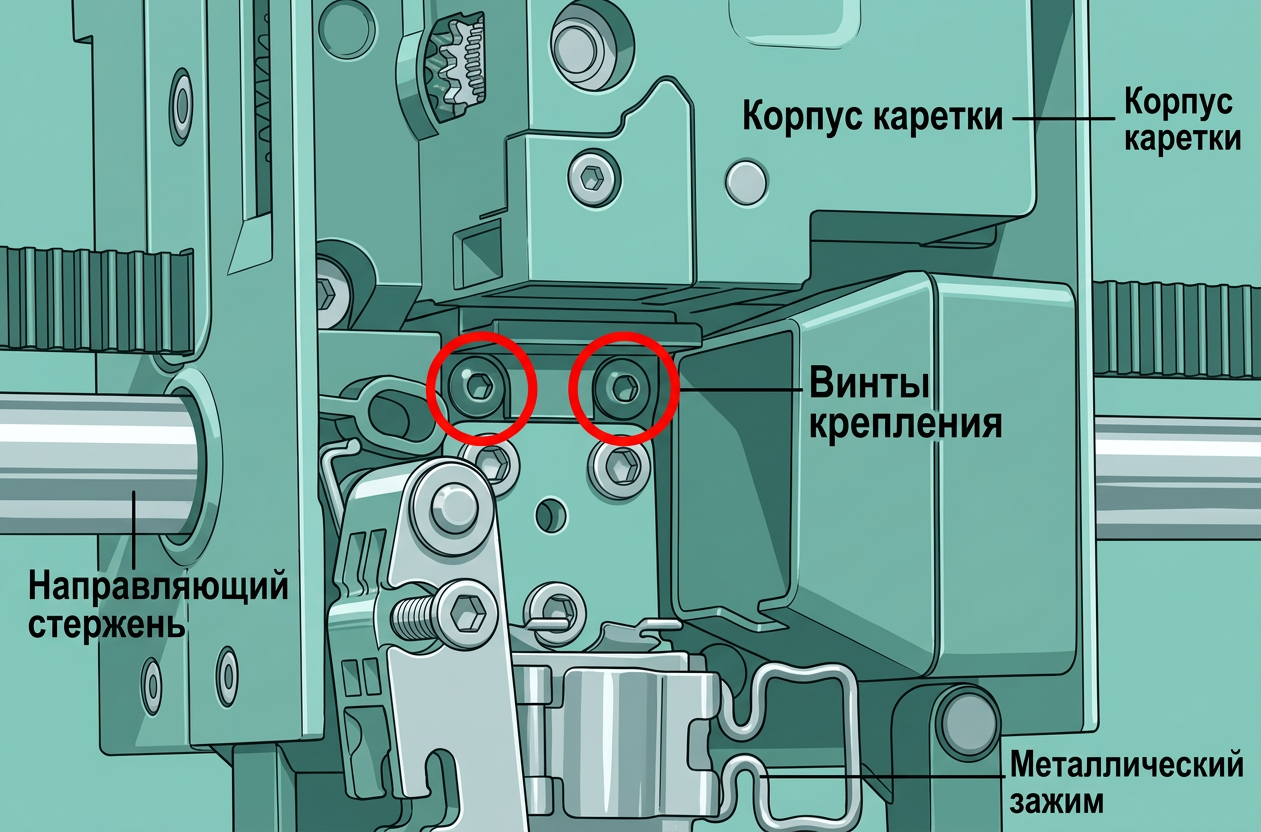

- Ослабьте два винта, крепящих датчик вихревых токов сопла.
- Затяните винты. При затяжке слегка предварительно затяните один винт, полностью затяните другой, а затем закончите затяжку первого. Это гарантирует, что датчик останется ровным после установки (важно).
- Повторно установите узел сопла.

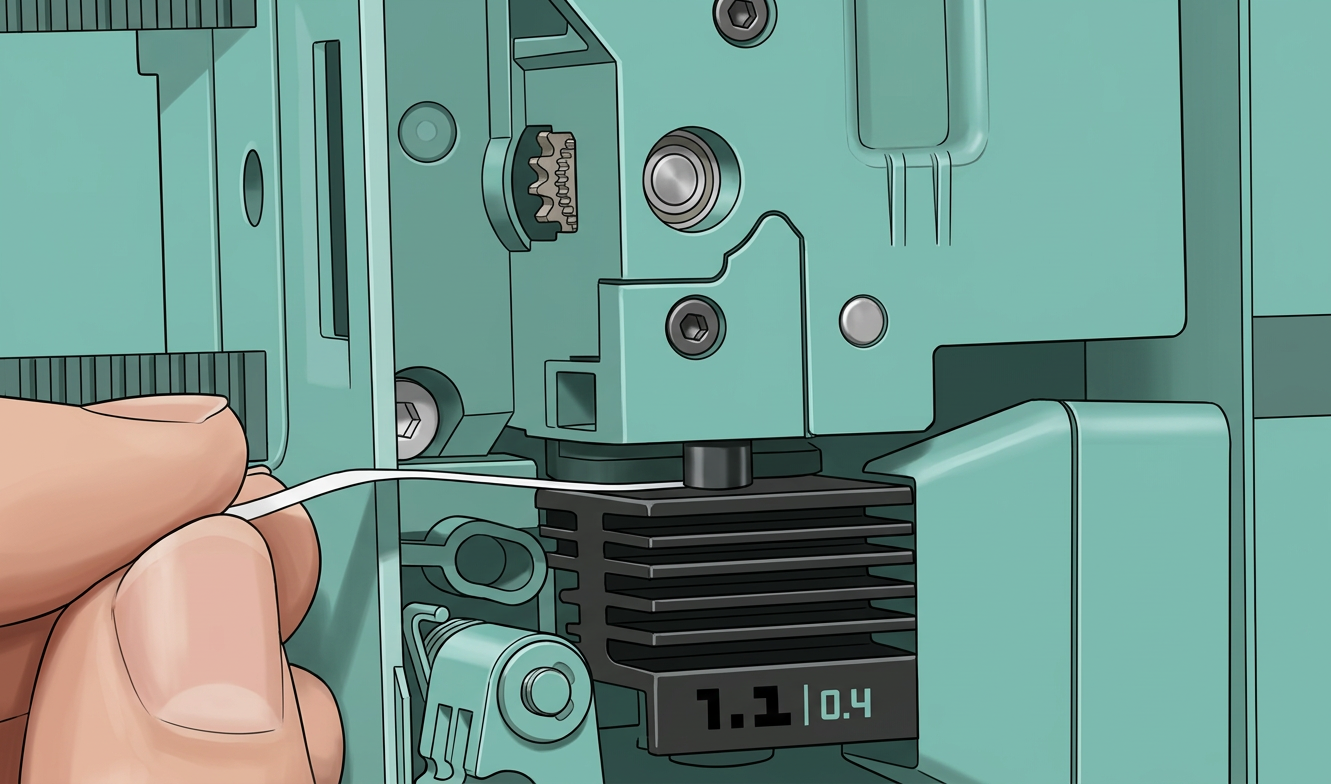

- Проверьте снова, используя метод со сложенной бумагой А4.
Шаг 5: Повторно установите резак

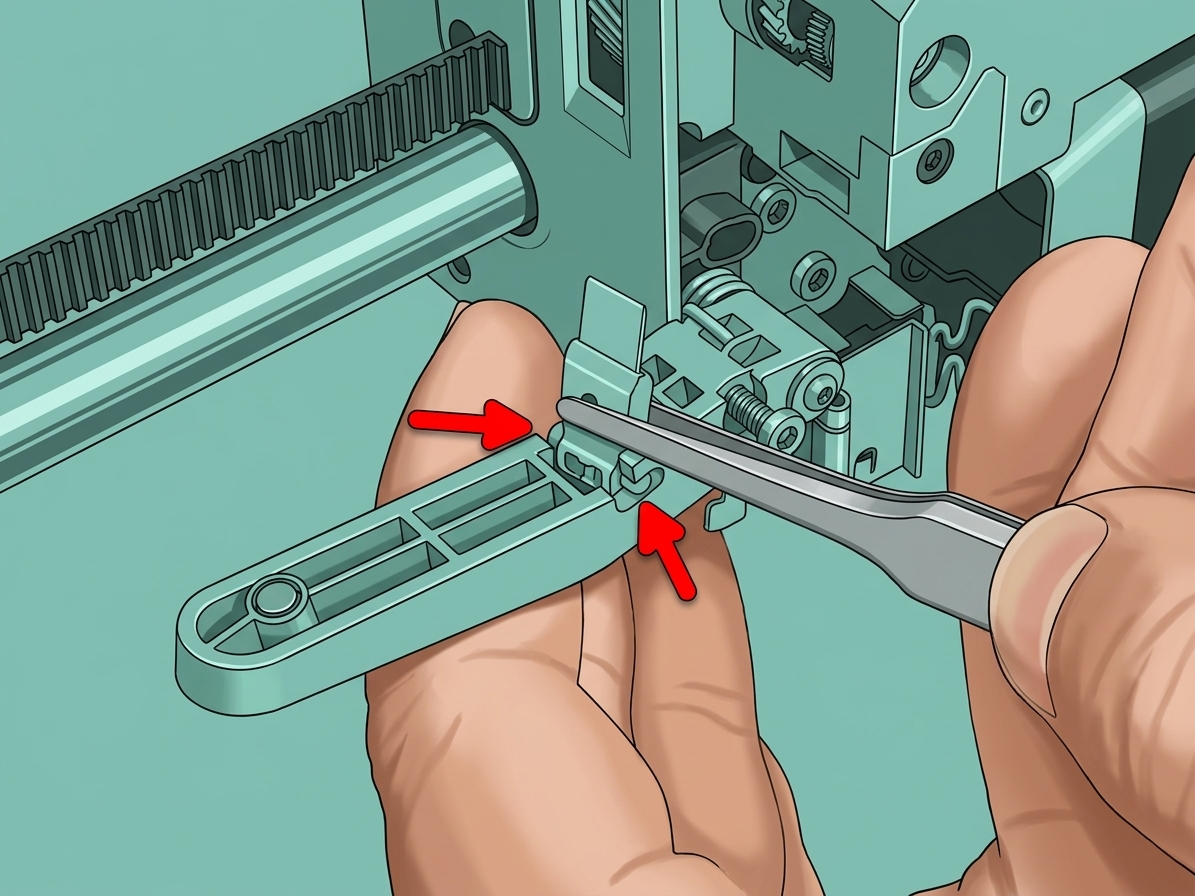

Аккуратно поместите лезвие резака обратно с помощью пинцета или аналогичных инструментов.

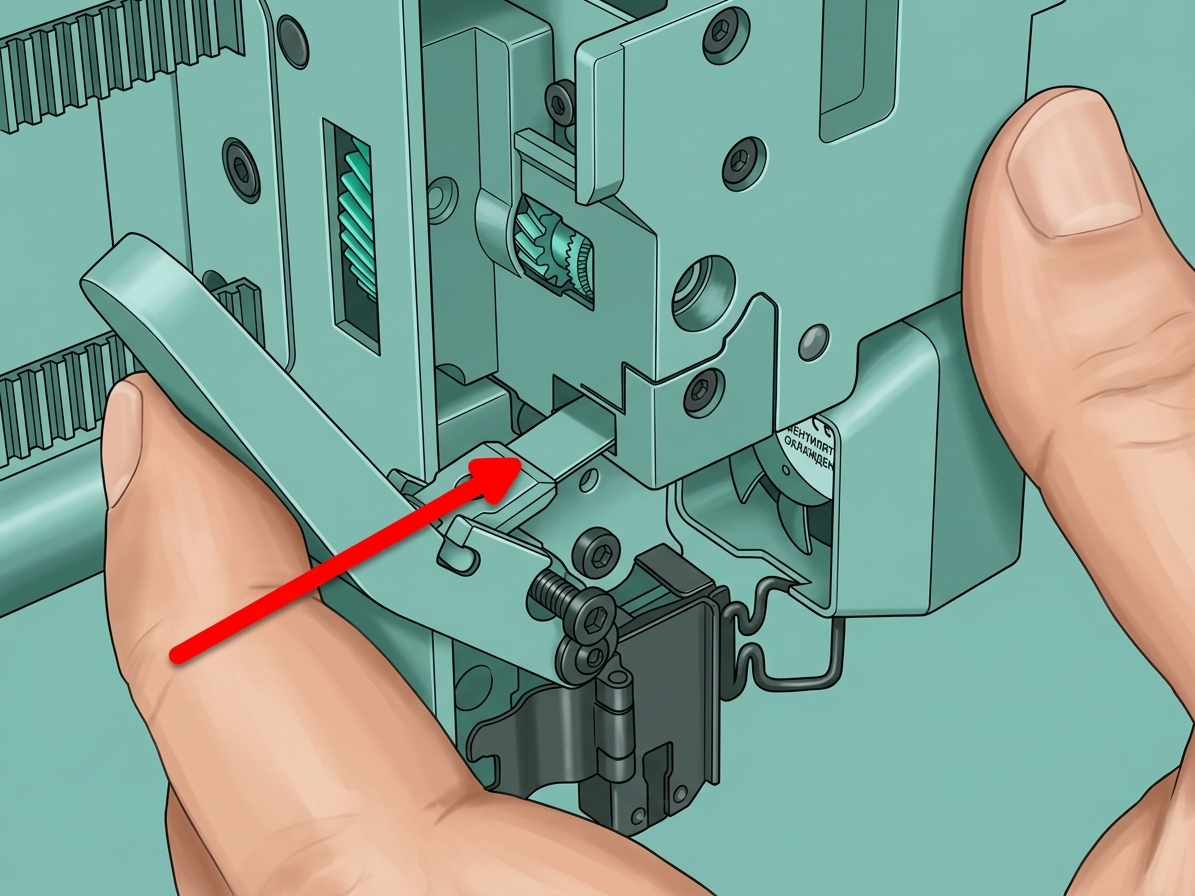

Вставьте лезвие в паз резака сбоку экструдера.
Затяните винт рукоятки резака шестигранным ключом.
Шаг 6: Повторно установите переднюю крышку печатающей головки
Передняя крышка печатающей головки крепится магнитами — просто закройте ее на место.
Проверка работоспособности
Чтобы убедиться, что все работает должным образом, включите принтер и выполните калибровку определения нулевой точки и выравнивания платформы. Если во время определения нулевой точки или выравнивания не возникает ошибок, регулировка выполнена успешно.
