Замена датчика филамента экструдера - Серия P1 # Датчик филамента экструдера - Серия P1 Этот датчик используется в экструдере для обнаружения как наличия филамента, так и рычага резака филамента. Датчик филамента экструдера - Серия P1 [магазин Bambu Lab

Когда использовать Кабель поврежден - Ложные сообщения о сбое выгрузки - Ложные сообщения о заклинивании резака

Инструменты 1x Шестигранный ключ H1.5 Список винтов, используемых для деталей в данном руководстве Модель Позиция Рисунок Винт A BT205 Основание Винт B MG2.513 Рычаг резака # Предупреждение о безопасности ВАЖНО! Перед проведением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки, обязательно отключите питание принтера. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и возникновению опасных ситуаций. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать некоторые детали, включая хотэнд. Это обнажит провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другими металлическими или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и другим проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. Если у вас возникнут какие-либо опасения или вопросы по выполнению данного руководства, откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь. # Разборка

Шаг 1 - Извлеките филамент из экструдера и PTFE-трубки Перед переходом к шагу 2 и снятием датчика убедитесь, что в PTFE-трубке или датчике нет филамента.

Шаг 2 - Снимите переднюю крышку Снимите переднюю крышку и отсоедините кабель вентилятора обдува детали, затем отложите переднюю крышку в сторону. Убедитесь, что тянете за разъем, а не за провода, чтобы избежать повреждений.

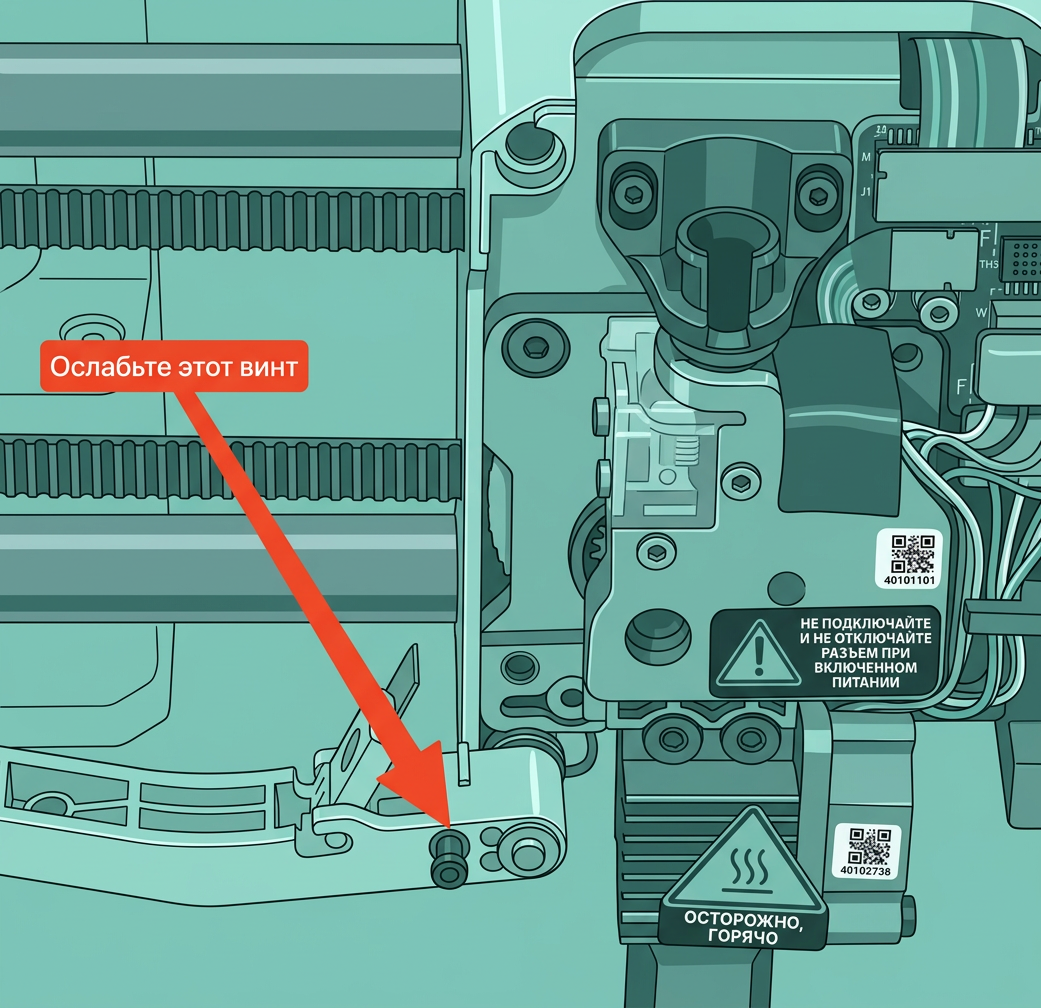

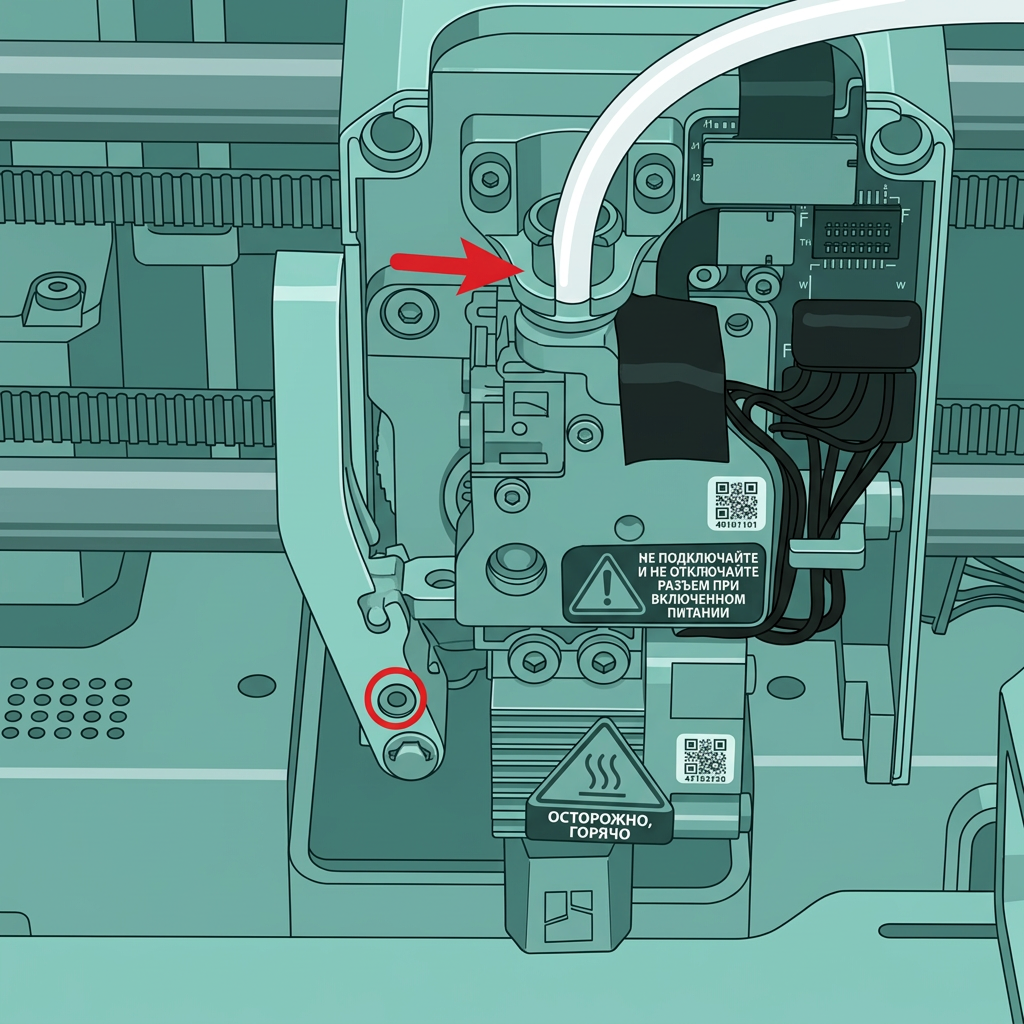

Шаг 3 - Отсоедините PTFE-трубку и ослабьте рычаг резака Нажмите на фиксатор трубки, чтобы отсоединить PTFE-трубку. Разъем PTFE Используйте шестигранный ключ H1.5, чтобы ослабить винт (винт B) на рычаге резака и освободить рычаг. Винт на резаке филамента ослаблен.

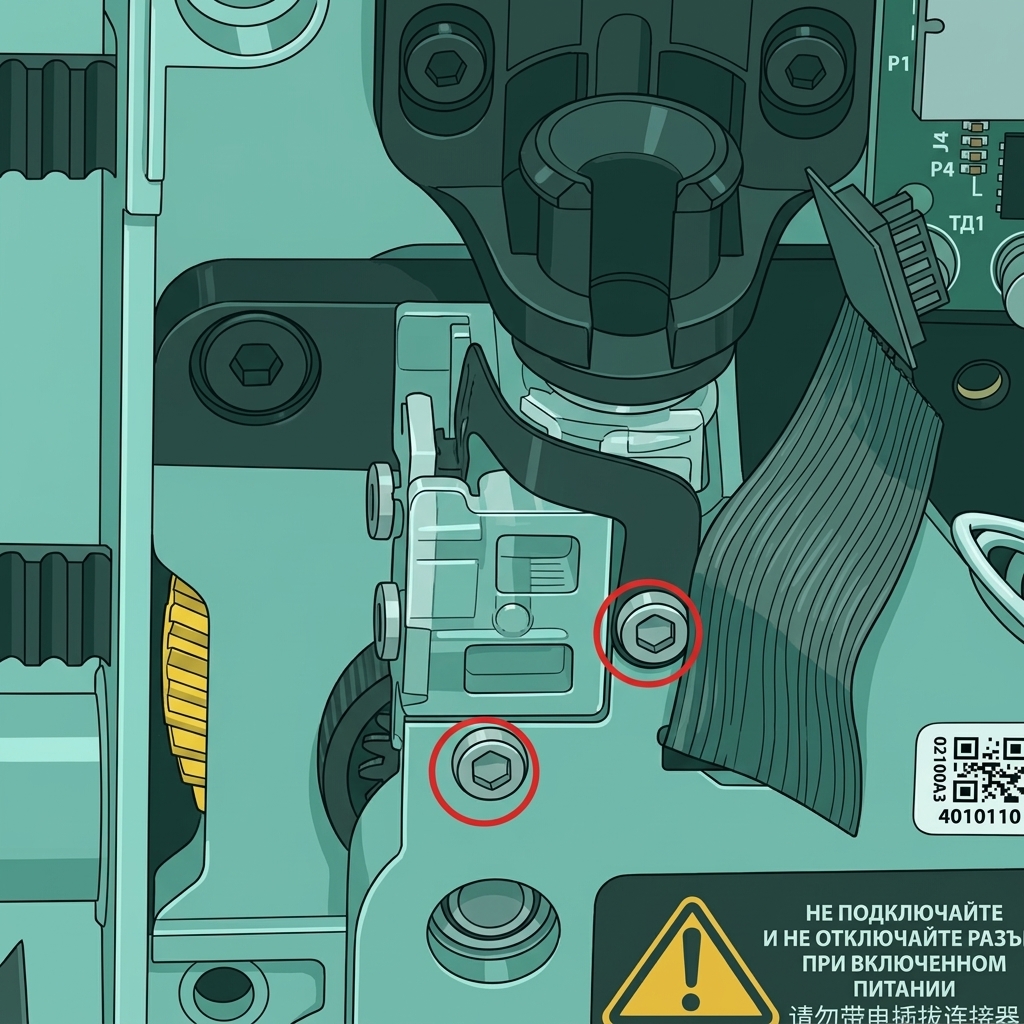

Шаг 4 - Отсоедините гибкий кабель Отсоедините кабель платы датчика Холла, затем снимите фиксирующую ленту кабеля. Шлейфовый кабель датчика филамента и лента Снимите 2 винта, показанные на рисунке (винт A), с помощью шестигранного ключа H1.5. Винты датчика филамента экструдера, установленные на экструдере

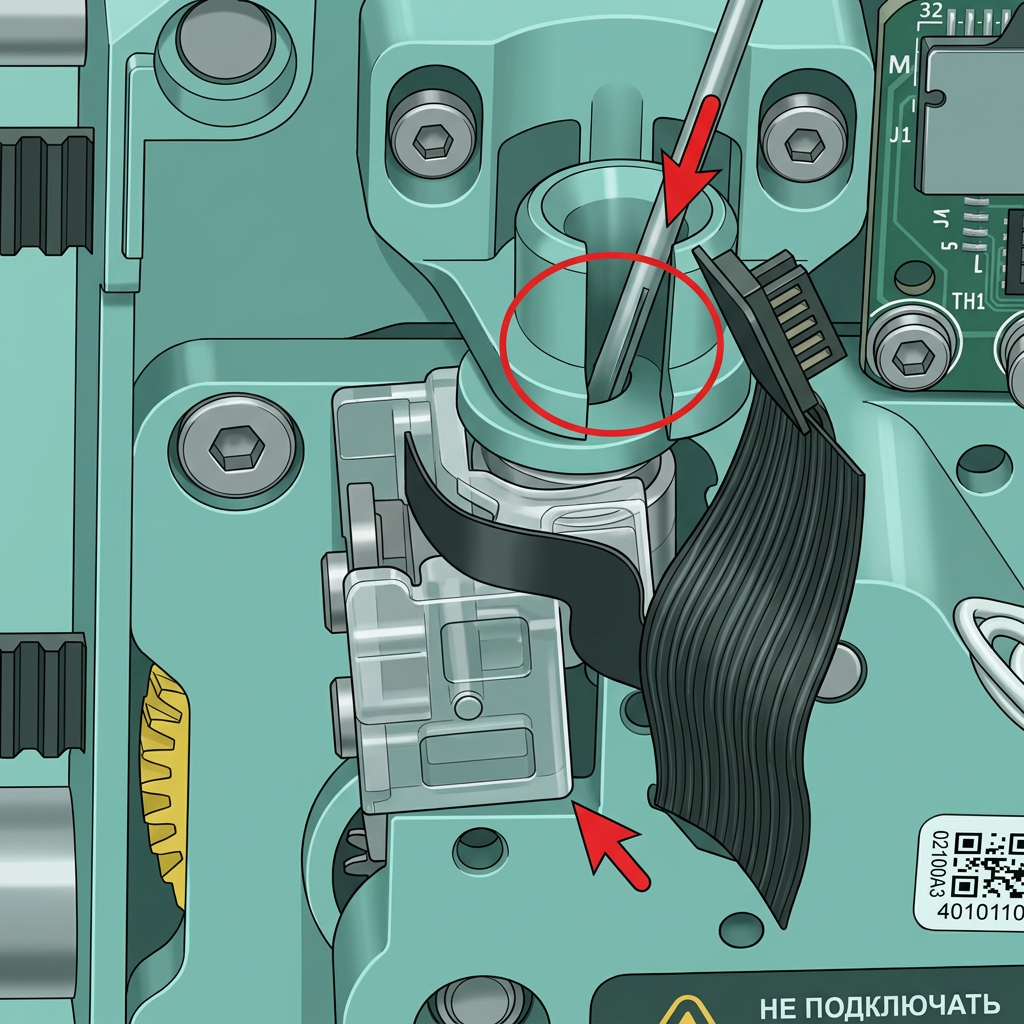

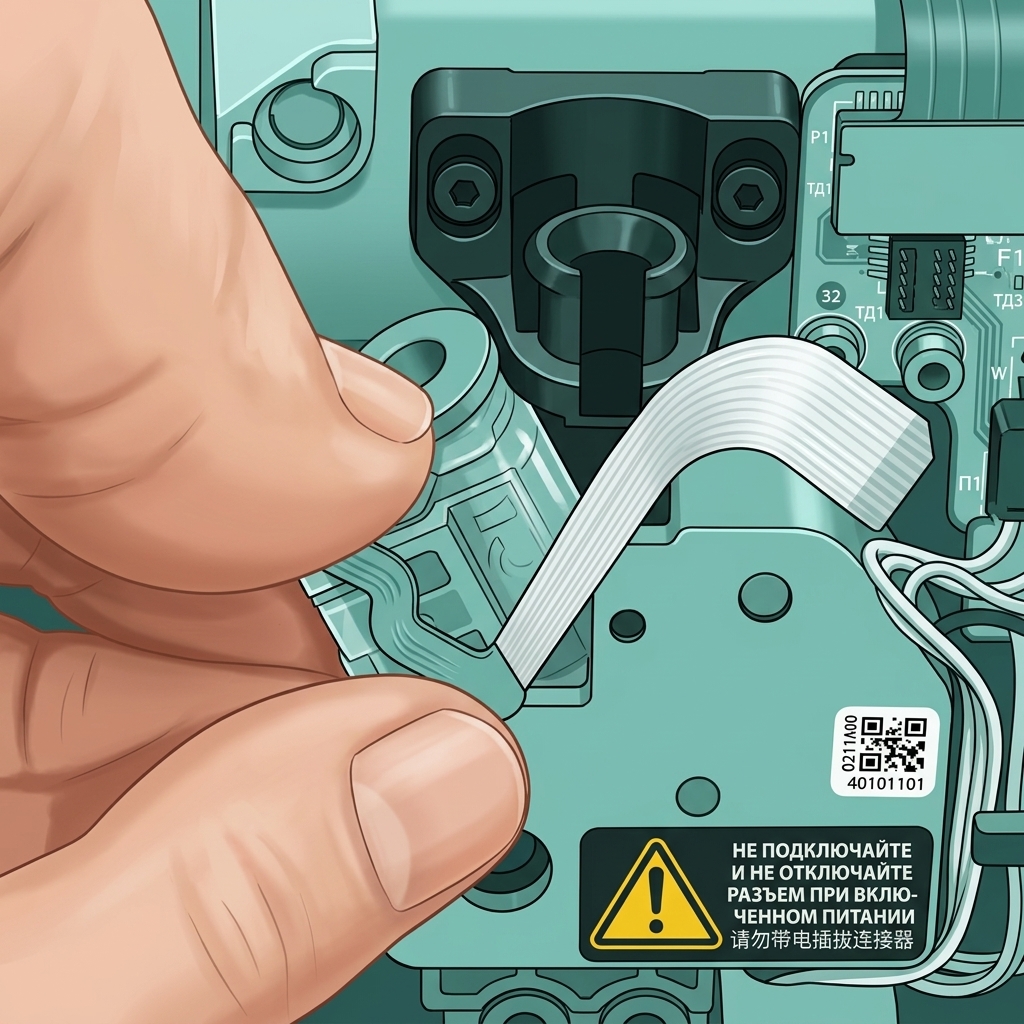

Шаг 5 - Снимите датчик филамента экструдера Используйте шестигранный ключ, чтобы вставить его в разъем PTFE и надавить на левую сторону экструдера, чтобы ослабить его. Используйте инструмент для шестигранного ключа, чтобы отодвинуть датчик филамента от экструдера. Снимите датчик филамента экструдера с экструдера. # Сборка

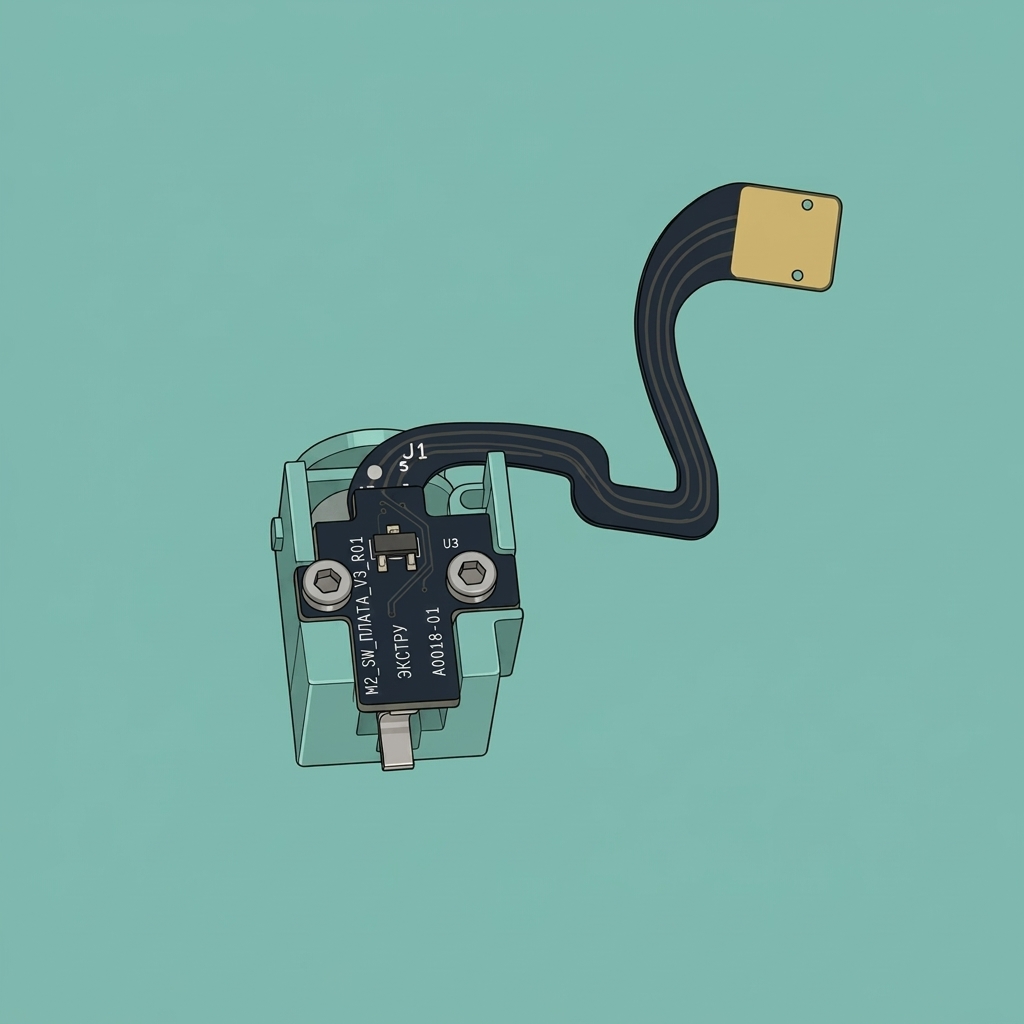

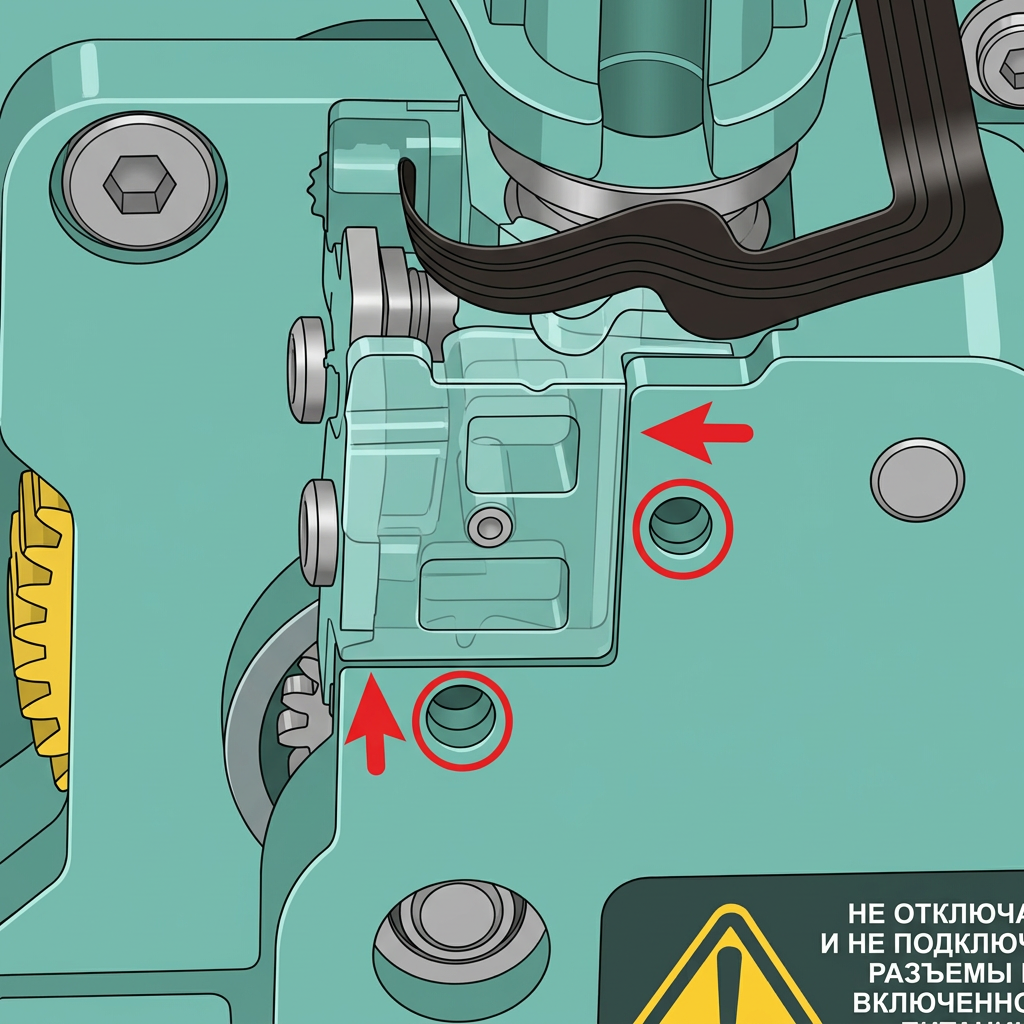

Шаг 1 - Установите новый датчик филамента экструдера Нажмите на пневматический разъем на узле платы датчика Холла, чтобы установить его на место, а затем закрепите 2 винтами (винт A). Нажмите на разъем PTFE-трубки датчика, чтобы надежно его установить. Датчик филамента экструдера Повторно установите винты, снятые на шаге 4 при разборке. Местоположение винтов датчика филамента экструдера

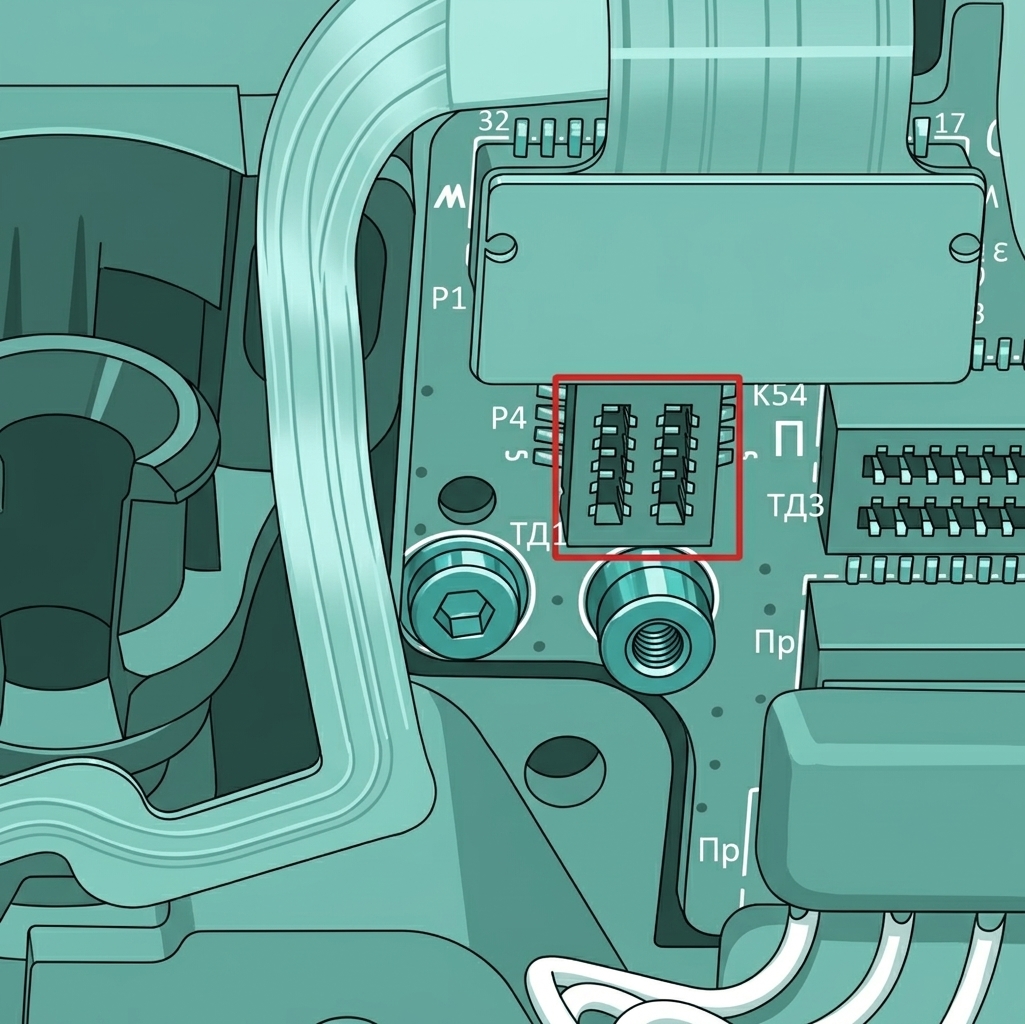

Шаг 2 - Подключите гибкий кабель Совместите разъем и подключите кабель датчика к плате печатающей головки, как показано на изображении ниже. Разъем датчика филамента на плате TH Закрепите гибкий шлейфовый кабель с помощью ленты, чтобы избежать его повреждения. Лента, закрывающая шлейфовый кабель

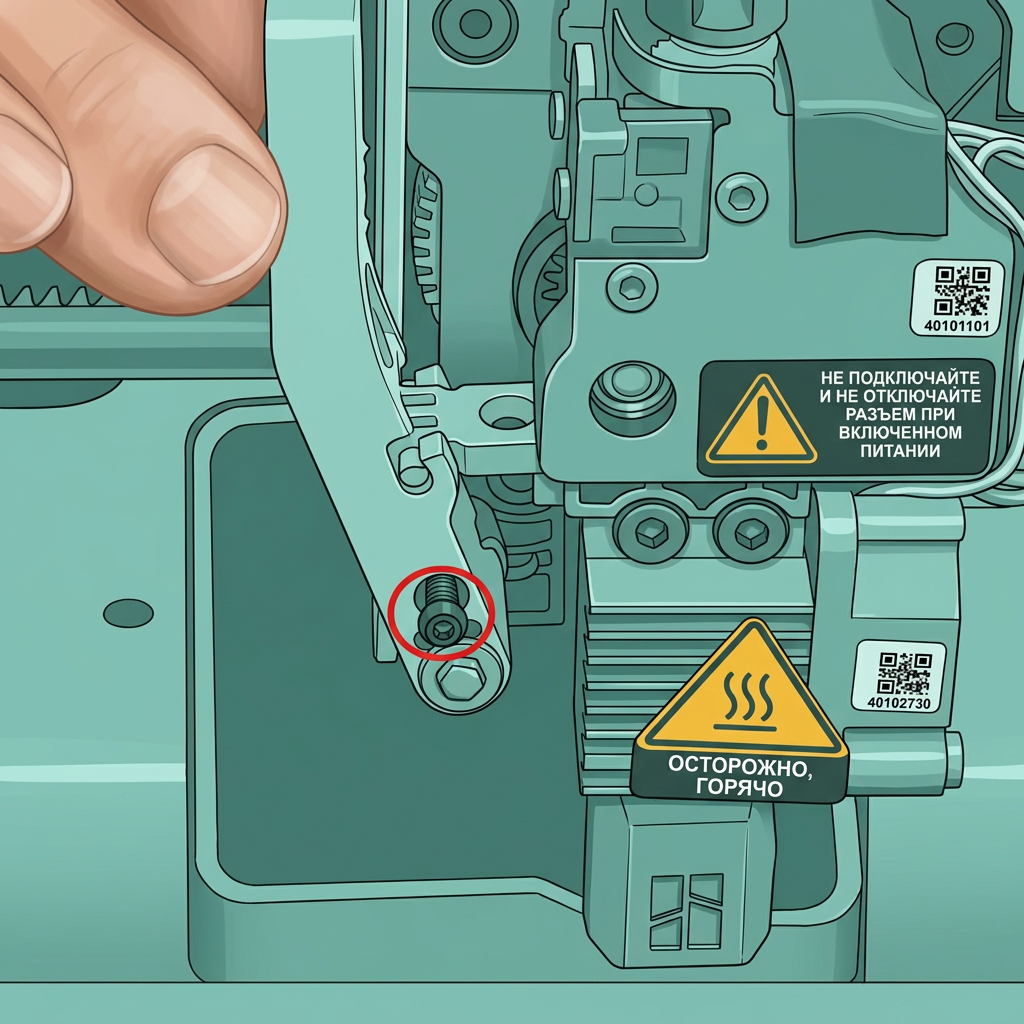

Шаг 3 - Зафиксируйте рычаг резака Придержите рычаг резака рукой, затем вставьте резак в паз и затяните винт рычага (винт B), как показано на рисунке ниже. Винт резака филамента

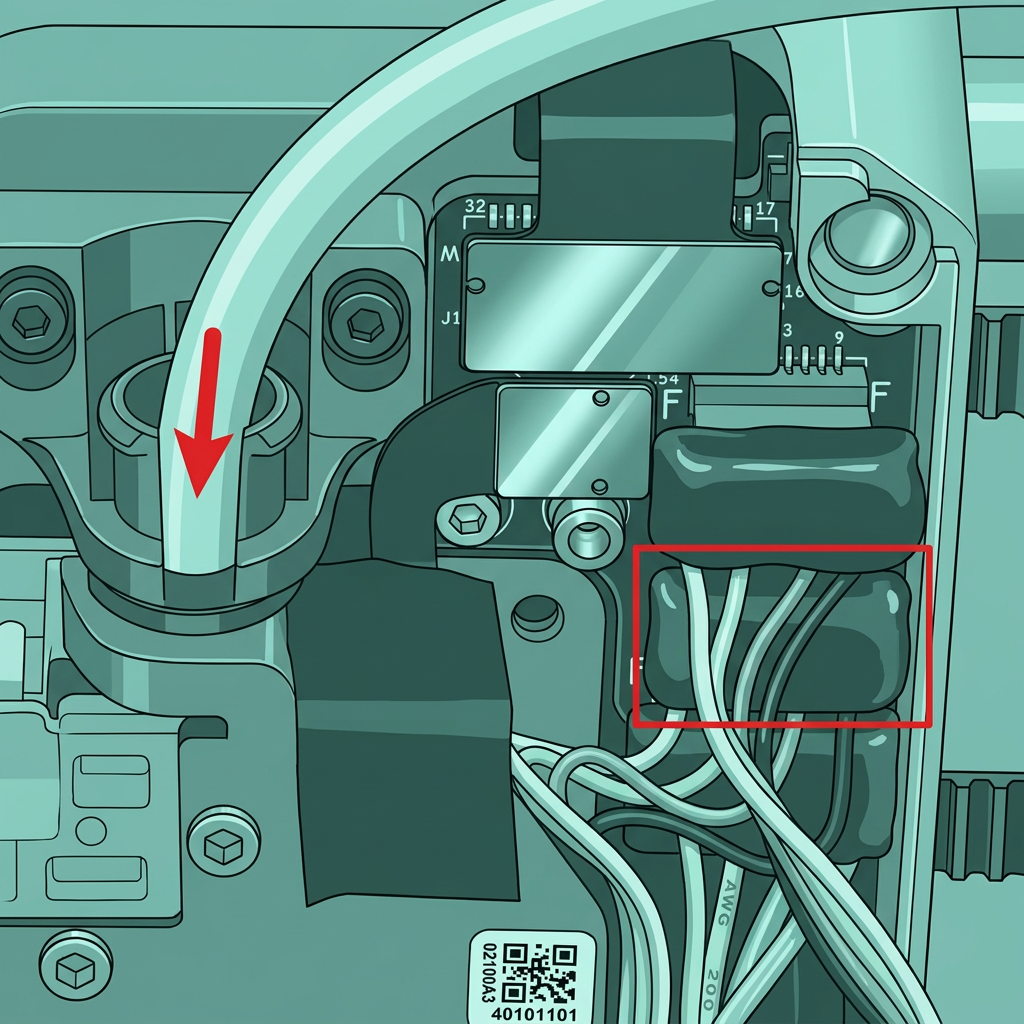

Шаг 4 - Подключите PTFE-трубку и закройте переднюю крышку Вставьте PTFE-трубку в разъем, подключите кабель вентилятора обдува детали и закройте переднюю крышку. Вставьте PTFE-трубку обратно в разъем и повторно подключите кабель передней крышки, как показано на изображении ниже. Установленная трубка PTFE и кабель передней крышки Снова установите переднюю крышку на печатающую головку. # Для проверки завершения/успеха Включите принтер, вручную загрузите филамент (или загрузите филамент через AMS), а затем выполните выгрузку. Если процесс завершен без проблем, замена прошла успешно. В противном случае дважды проверьте соединения и повторите попытку. Если ошибки сохраняются, вы можете связаться с технической командойдля получения дальнейшей помощи. # Примечания Надеемся, подробное руководство было полезным и информативным. Для обеспечения безопасного и эффективного выполнения, если у вас возникнут какие-либо опасения или вопросы по процессу, описанному в этой статье, мы рекомендуем подать заявку в службу технической поддержкиотносительно вашей проблемы. Пожалуйста, приложите фотографию или видео, иллюстрирующее проблему, а также любую дополнительную информацию, связанную с вашим запросом.
