Калибровка фокуса лазера: ВведениеПримечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
Зачем нужна калибровка фокуса лазера? Поскольку лазерный модуль устанавливается на печатающую головку вручную, разница в высоте между самим лазером и соплом будет зависеть от допуска на обработку и допуска на сборку, что приведет к небольшому отклонению относительной высоты между фокусом лазера и соплом от расчетного значения. Если обработка будет проводиться в соответствии с расчетным значением, фокус лазера может оказаться не на ожидаемой высоте во время резки или гравировки, что приведет к неудовлетворительным результатам обработки.
Когда следует выполнять калибровку фокуса лазера?
- После первой установки лазерного модуля;
- Лазерный модуль был ударен (включая датчик высоты лазера сбоку);
- Ширина линии при гравировке кажется толще.

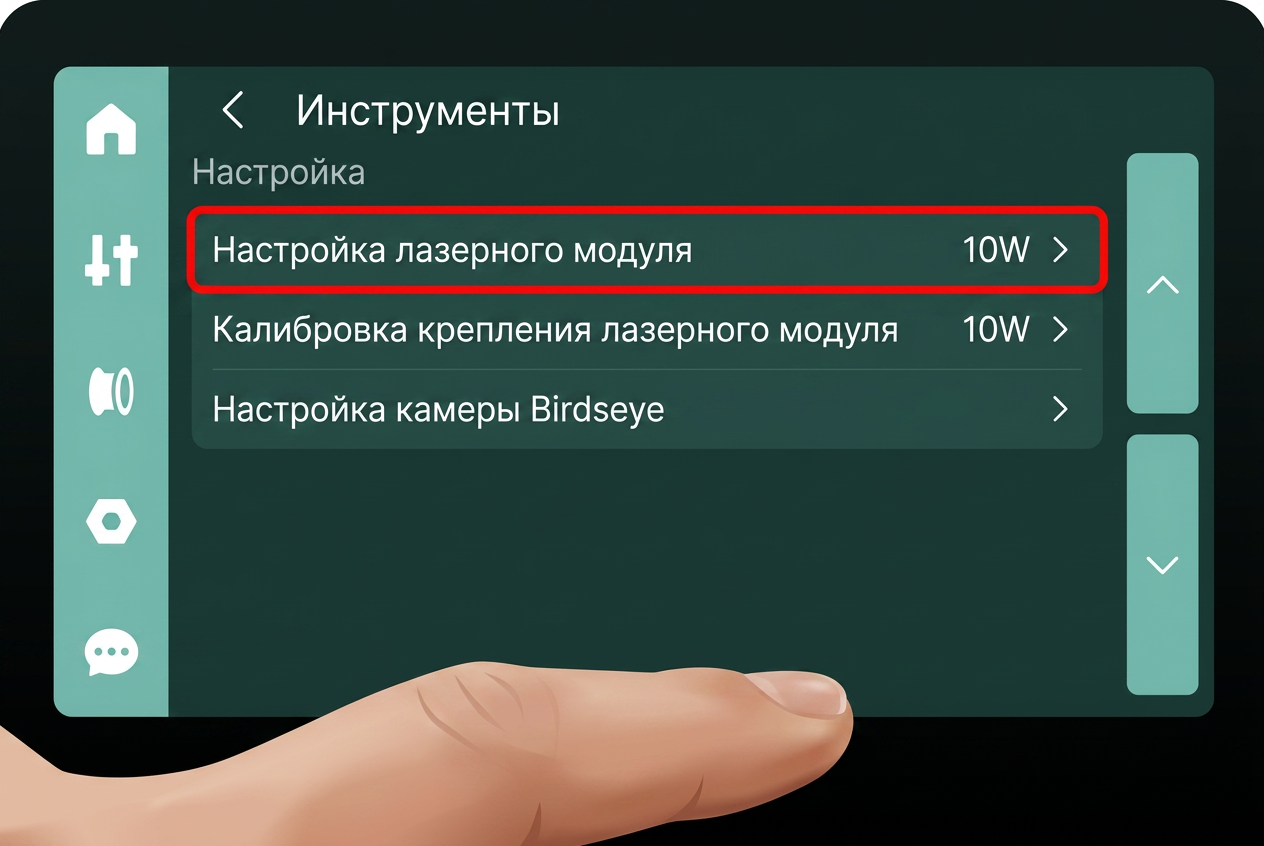

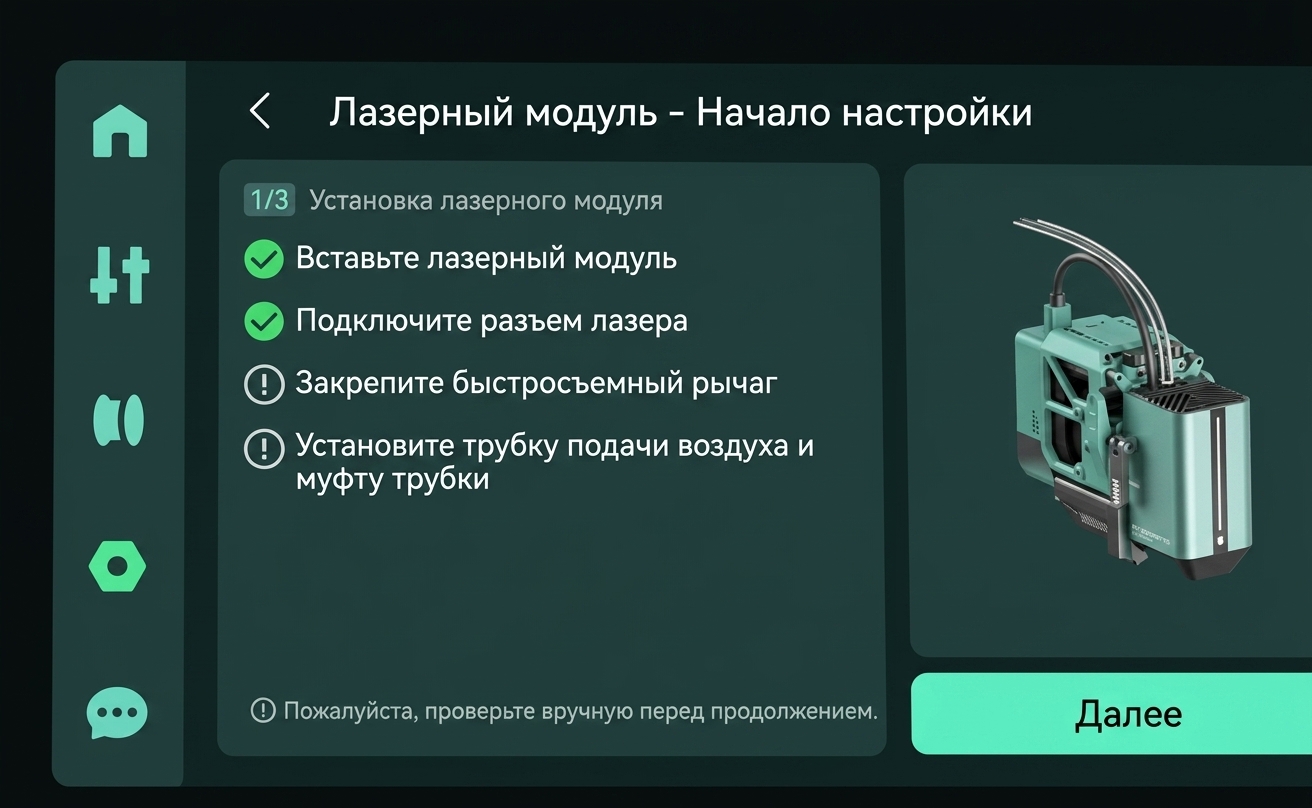

Как запустить калибровку фокуса лазера? В настоящее время, когда гравировальный лазер установлен на печатающей головке и подключен кабель питания, калибровку фокуса лазера можно выполнить в настройках лазерного модуля. Шаги выполнения на экране принтера: Настройки -> Инструменты -> Настройка лазерного модуля.
Процесс калибровки фокуса лазера

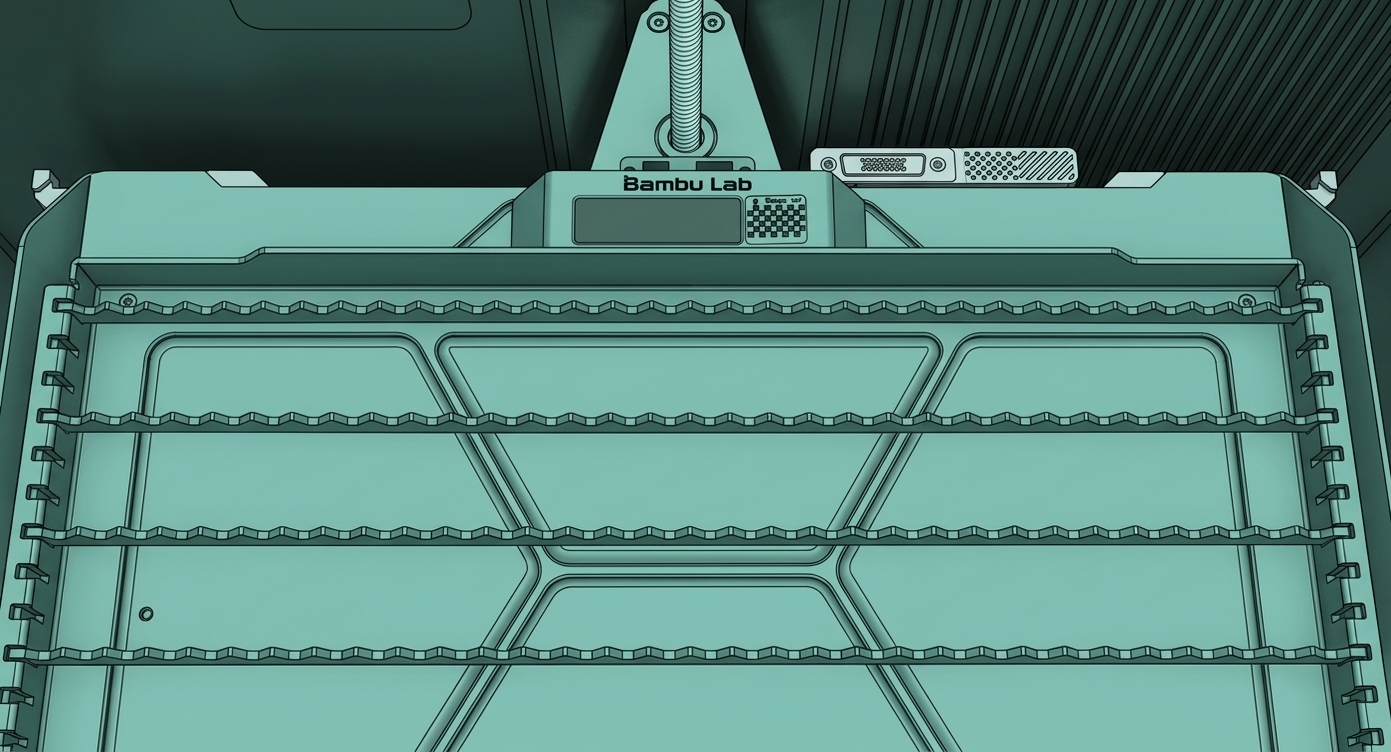

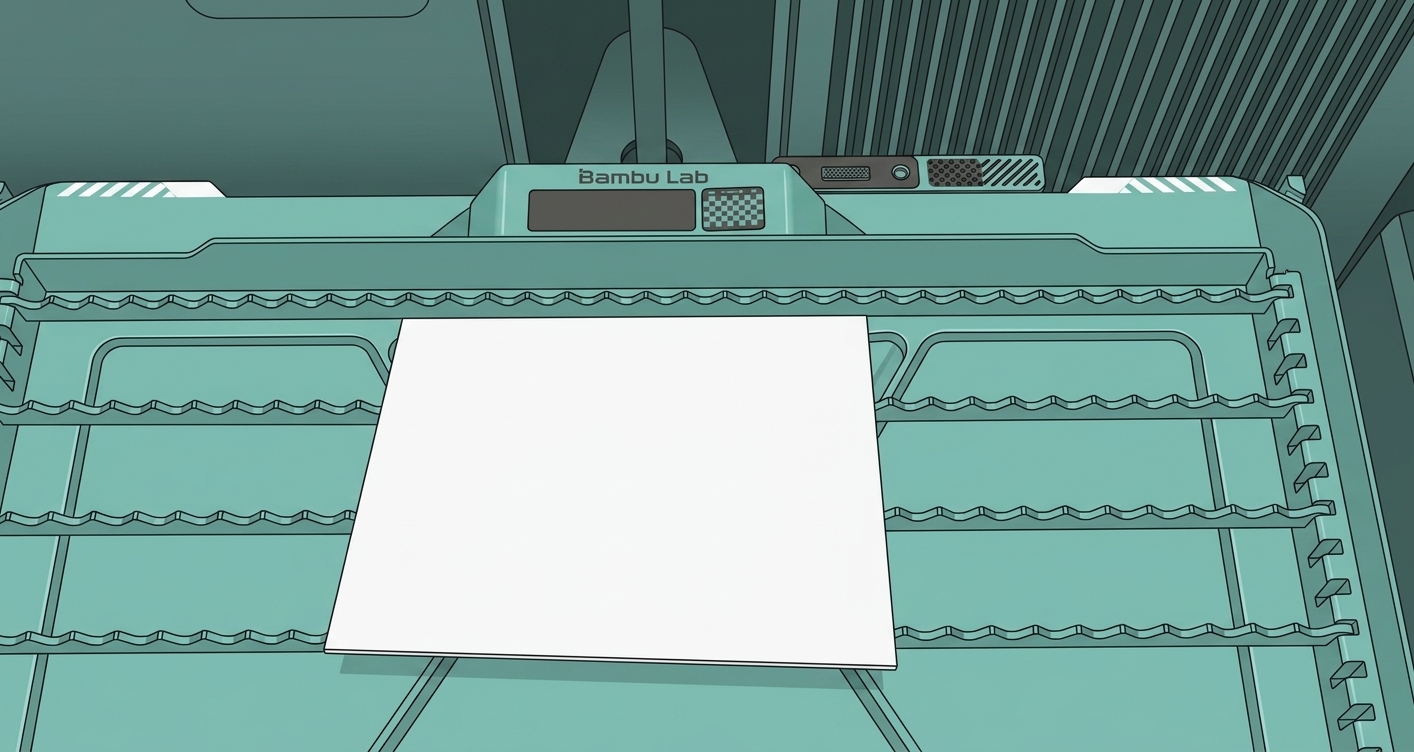

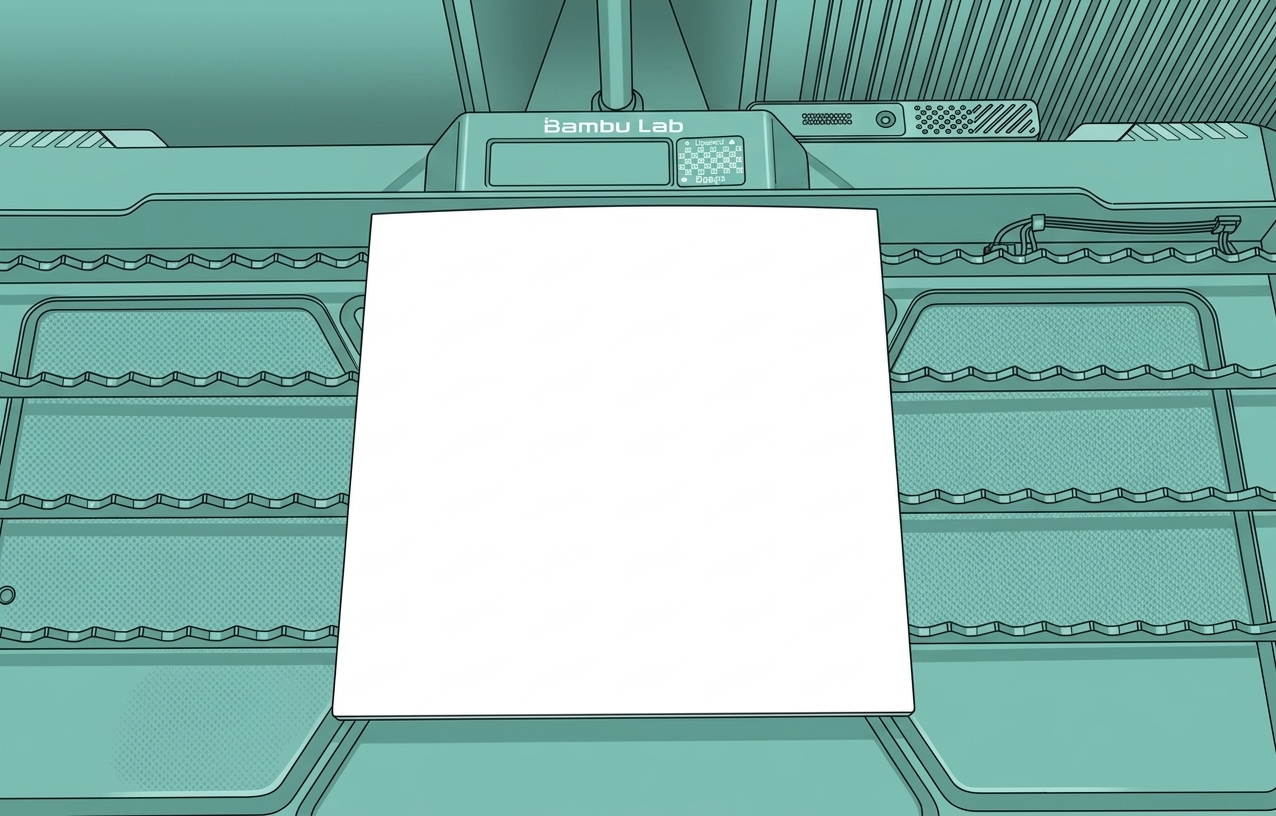

1. Подготовьте материалы для калибровки Как показано на следующем изображении, найдите белую квадратную картонную бумагу: Что делать, если квадратный картон недоступен, или если он погнут или поврежден?
- Вариант 1: Толщина картона составляет 0,35 мм. Если вы можете найти такой картон, вырежьте квадрат размером примерно 120 мм × 120 мм (размер не строгий, но рекомендуется больше 100 мм). Примечание: Картон должен быть светлым, темный картон использовать нельзя.

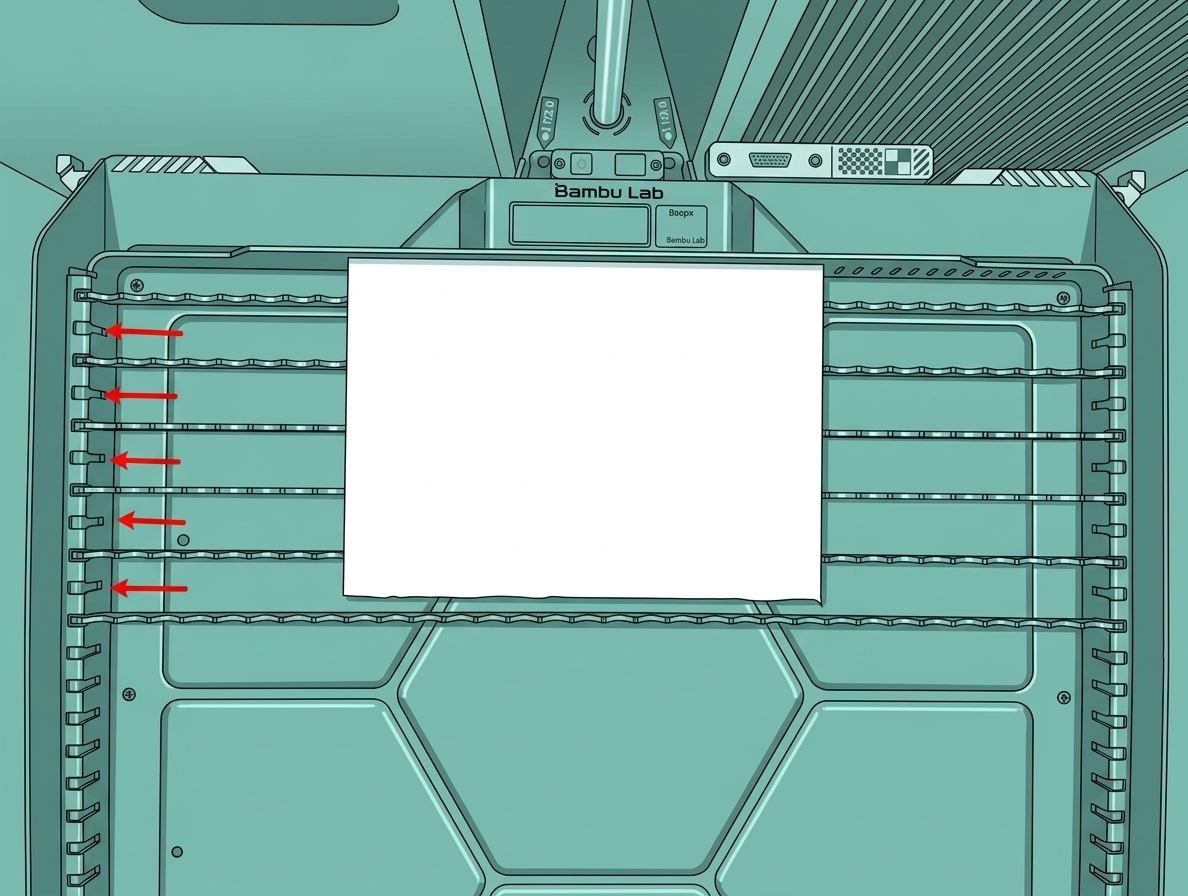

- Вариант 2: Обычная бумага формата A4. Рекомендуется приложить короткий край бумаги A4 к нижней части лазерной платформы, разрезать длинный край пополам и расположить полоски в шахматном порядке.

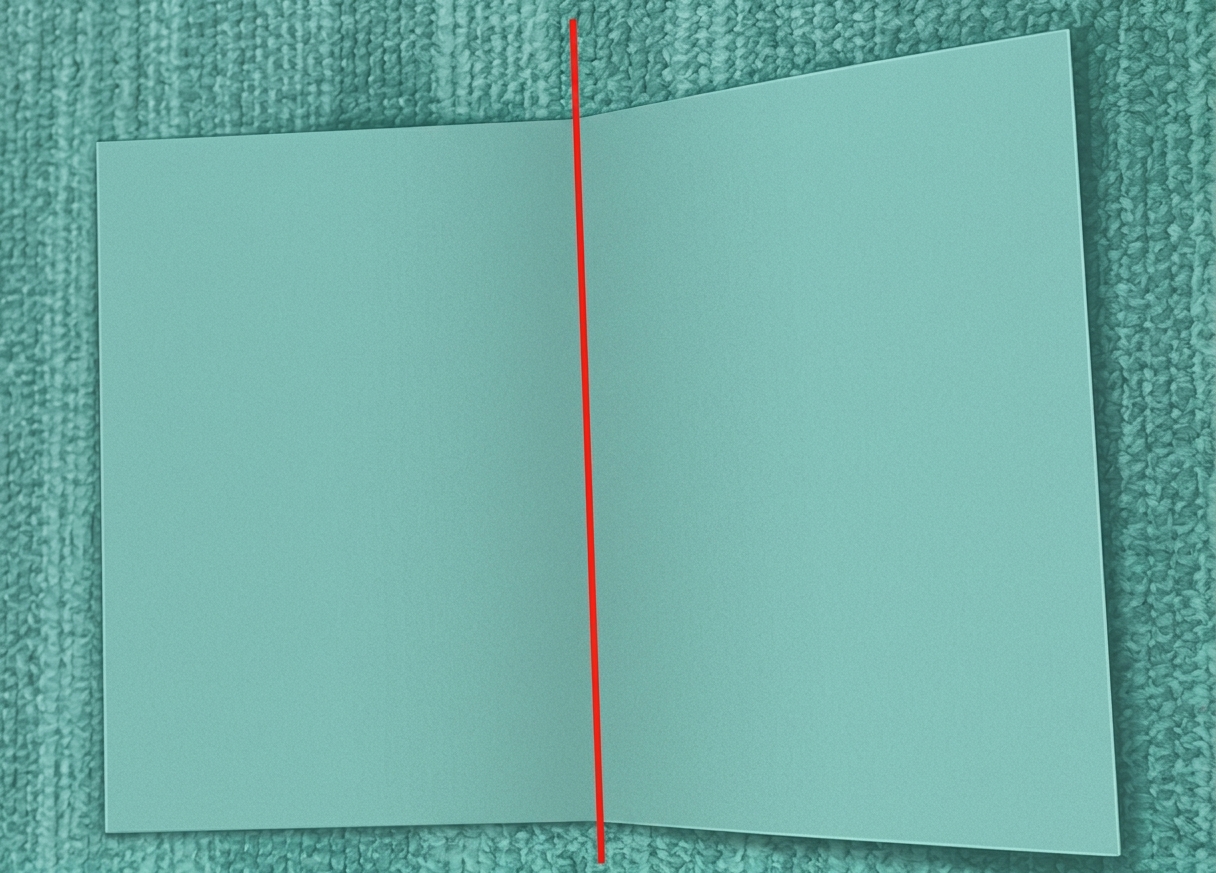

- Вариант 3: В упаковке принтера есть набор поздравительных открыток "Pearlescent White Greeting Card Set". Вы можете сложить его пополам, разорвать и использовать одну половину в качестве замены белого квадратного картона.

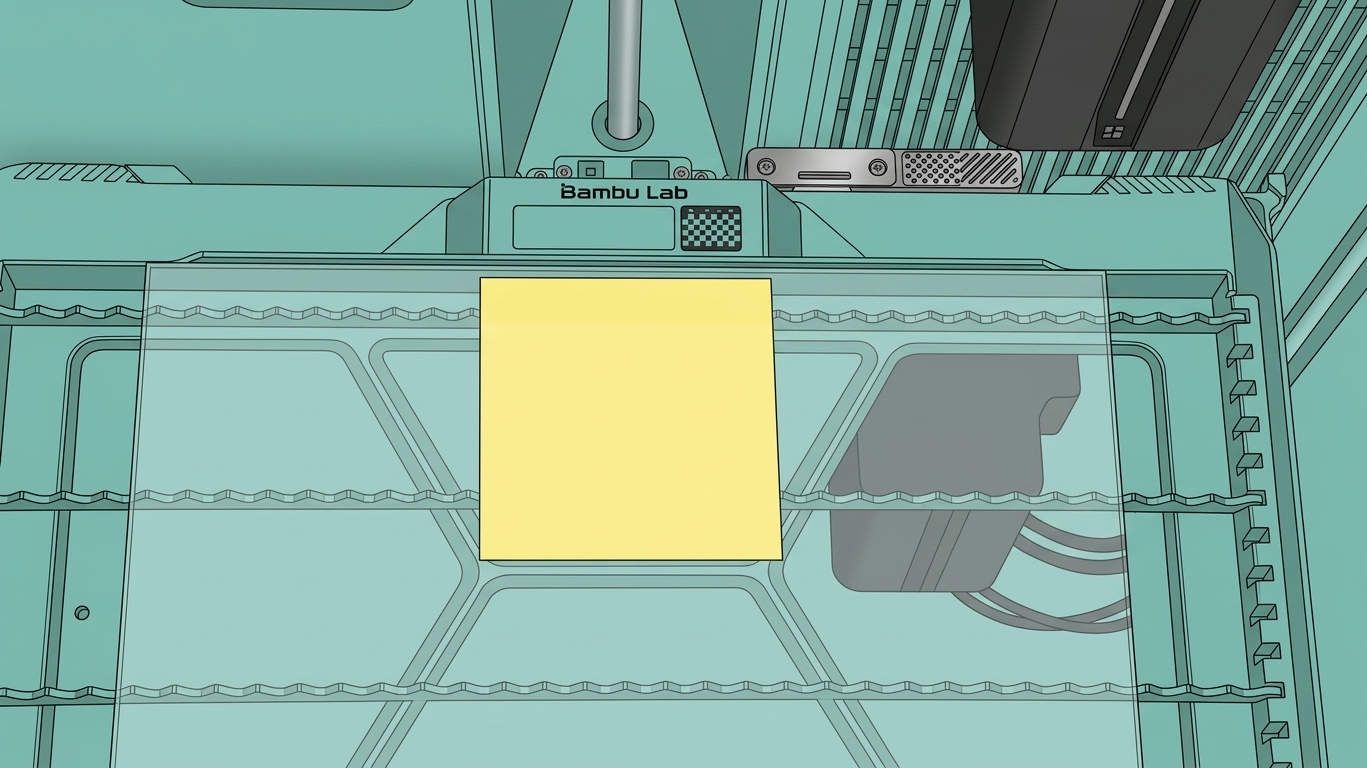

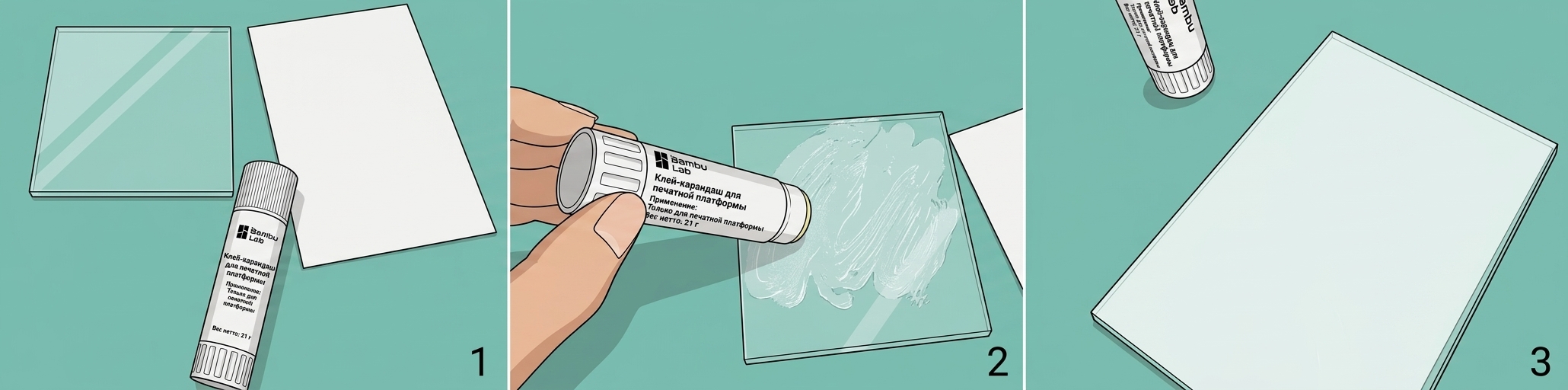

- Вариант 4: Если у вас есть прозрачный акриловый лист, стикеры и клей, вы можете использовать все три вместе, как показано на рисунке. Примечание: Обязательно равномерно нанесите клей на весь акриловый лист, чтобы предотвратить коробление или вздутие стикера. Ниже приведены материалы, которые мы протестировали и которые не подходят для калибровки: - Обычная бумага A4 ---- слишком мягкая и деформируется под воздействием тепла;

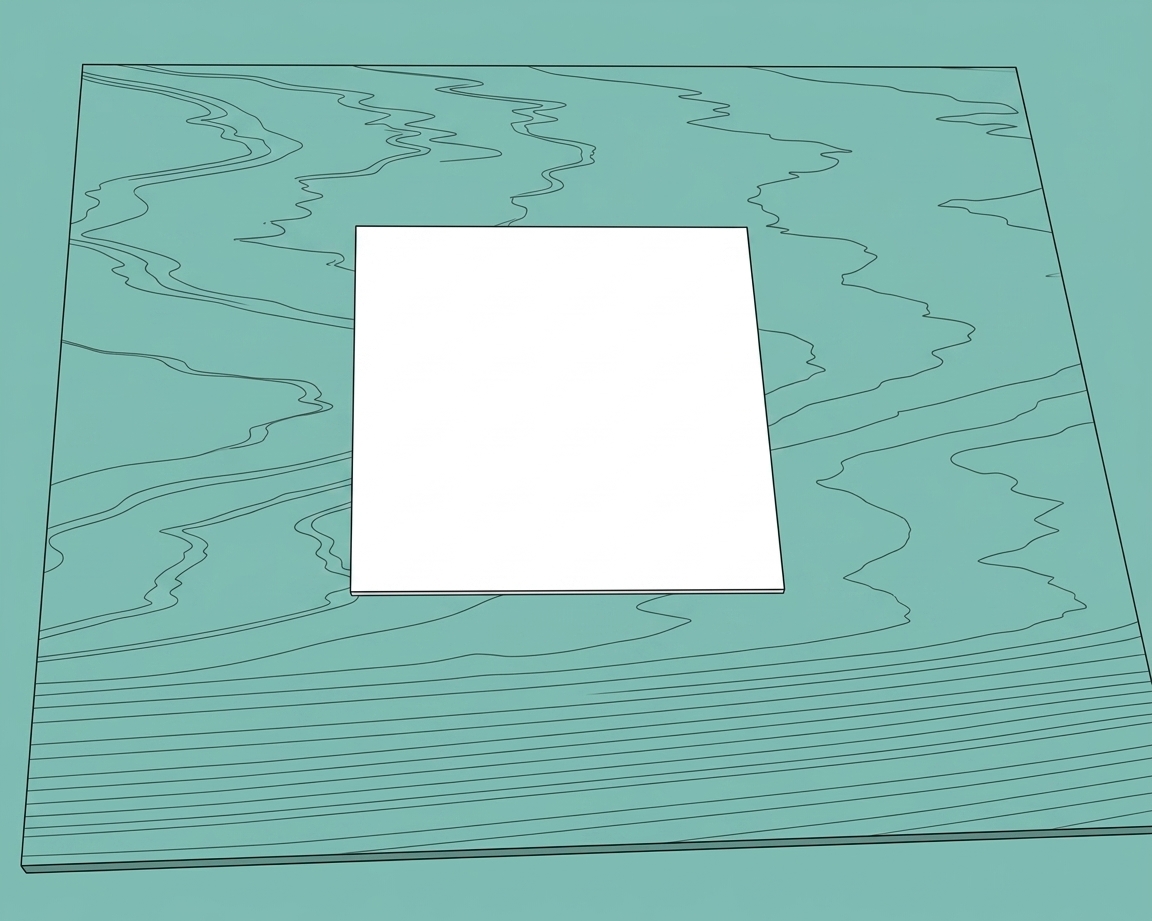

- Деревянная доска: Текстура поверхности и тепловое излучение сделают линию маркировки нечеткой, поэтому она едва пригодна для использования;
- Бумага для лазерной гравировки ---- Если мощность в фокусе слишком высока, она может прогореть насквозь;
- Анодированная алюминиевая пластина ---- текстура поверхности повлияет на эффект распознавания.

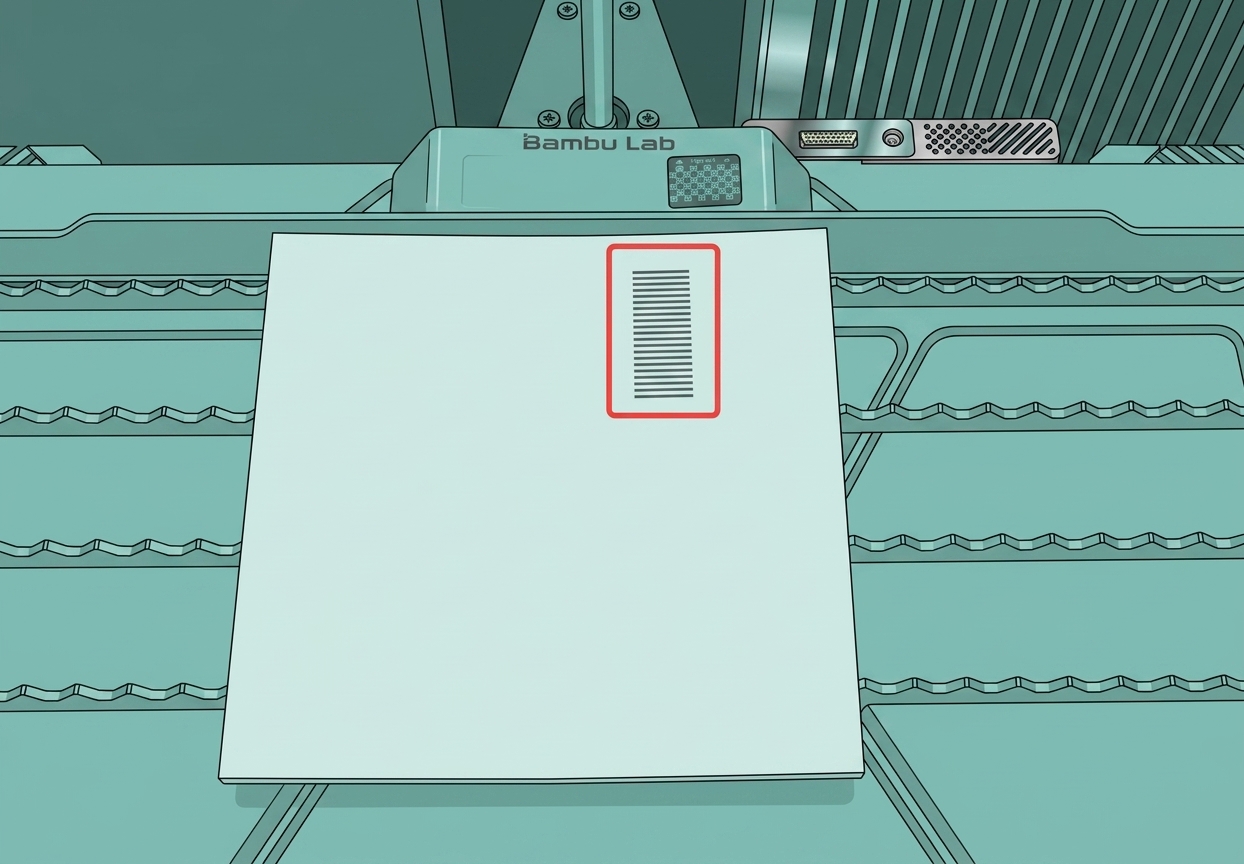

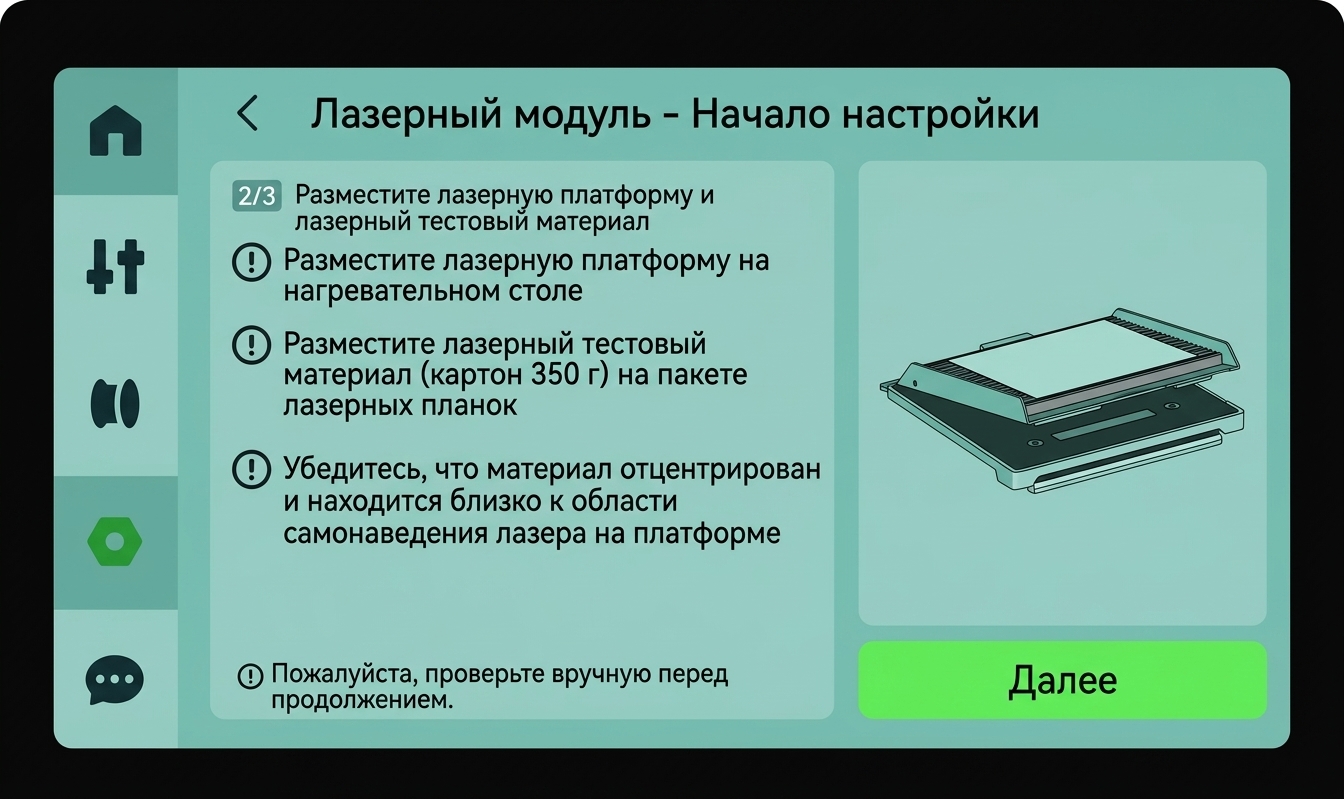

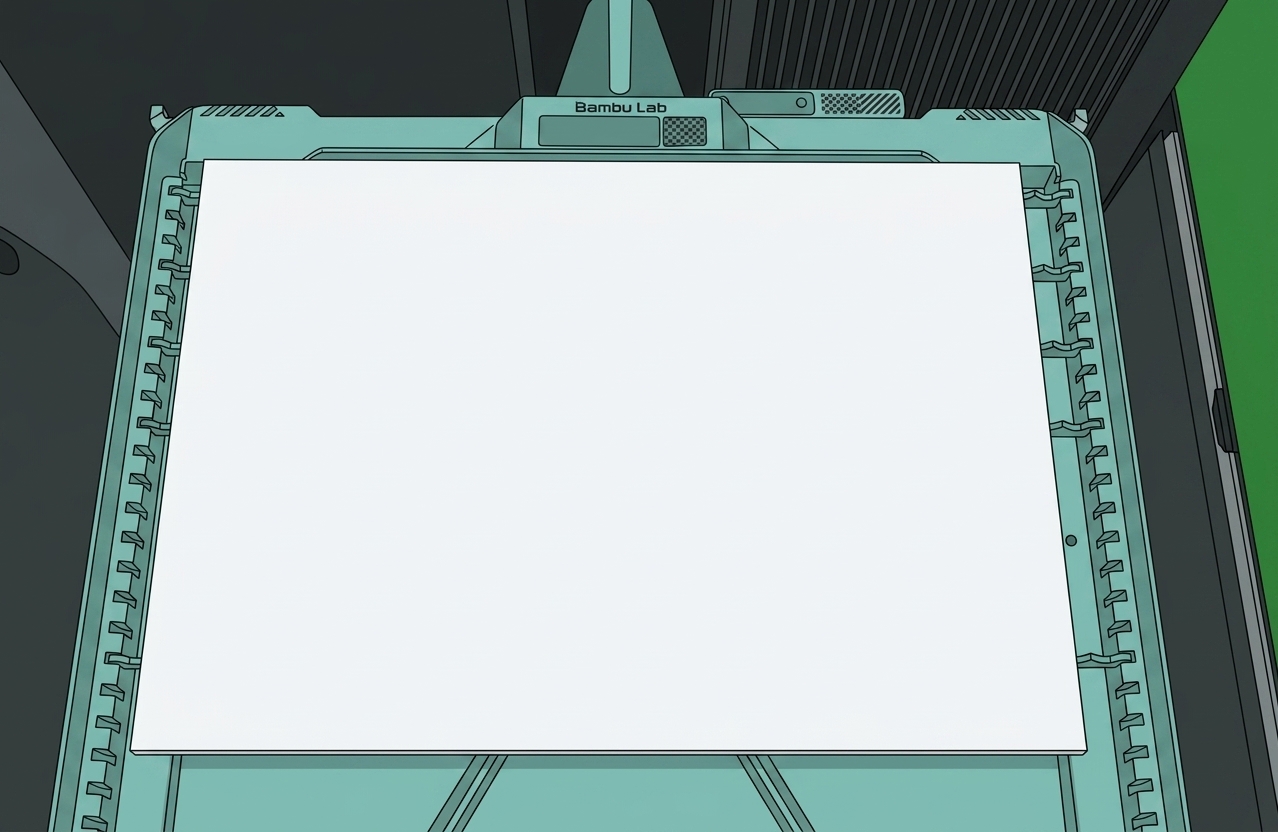

2. Отрегулируйте размещение материалов Сначала необходимо разместить как минимум две полоски лезвий рядом с калибровочным столом, близко к лазерной платформе, как показано на изображении ниже: Затем поместите калибровочные материалы в центральное положение, плотно прижав их к калибровочному столу. На следующих изображениях показаны правильные примеры: - Несмотря на то, что бумага использовалась, область выгорания не входит в область данной калибровки.

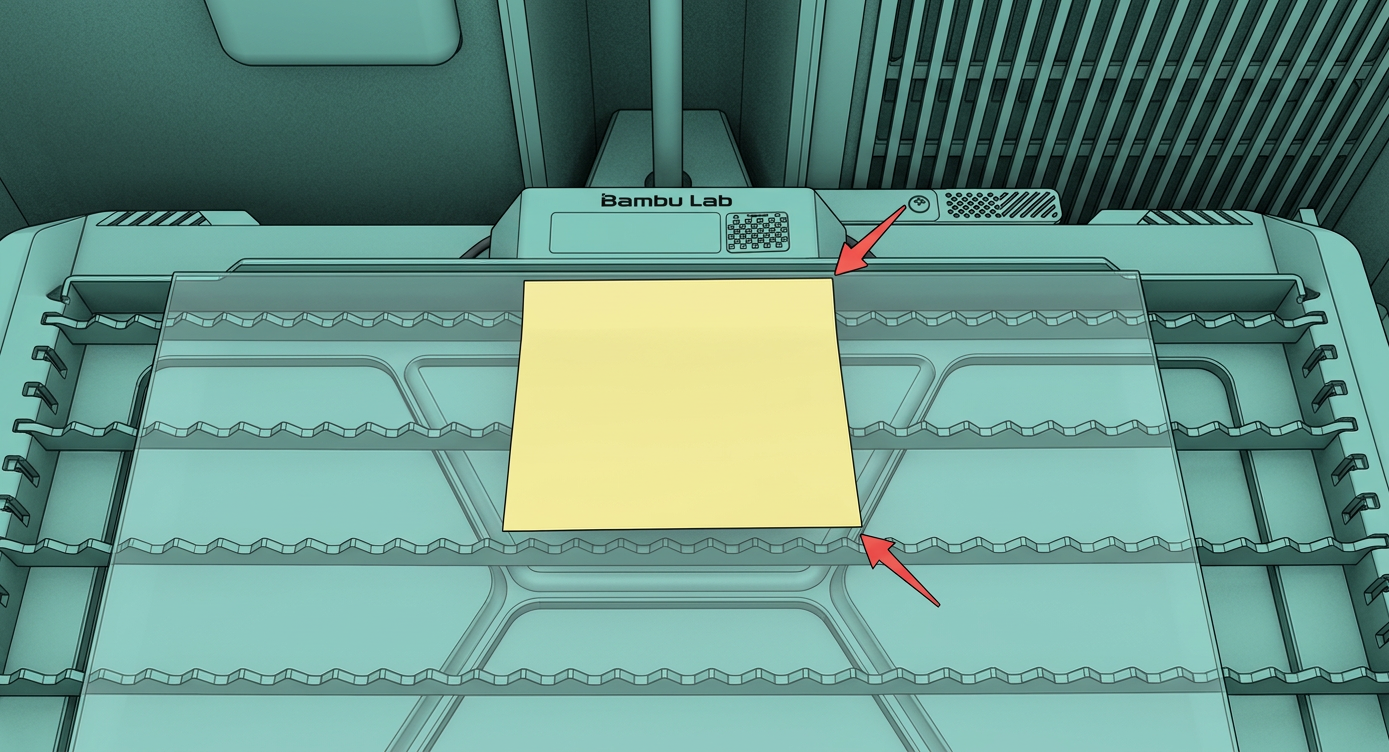

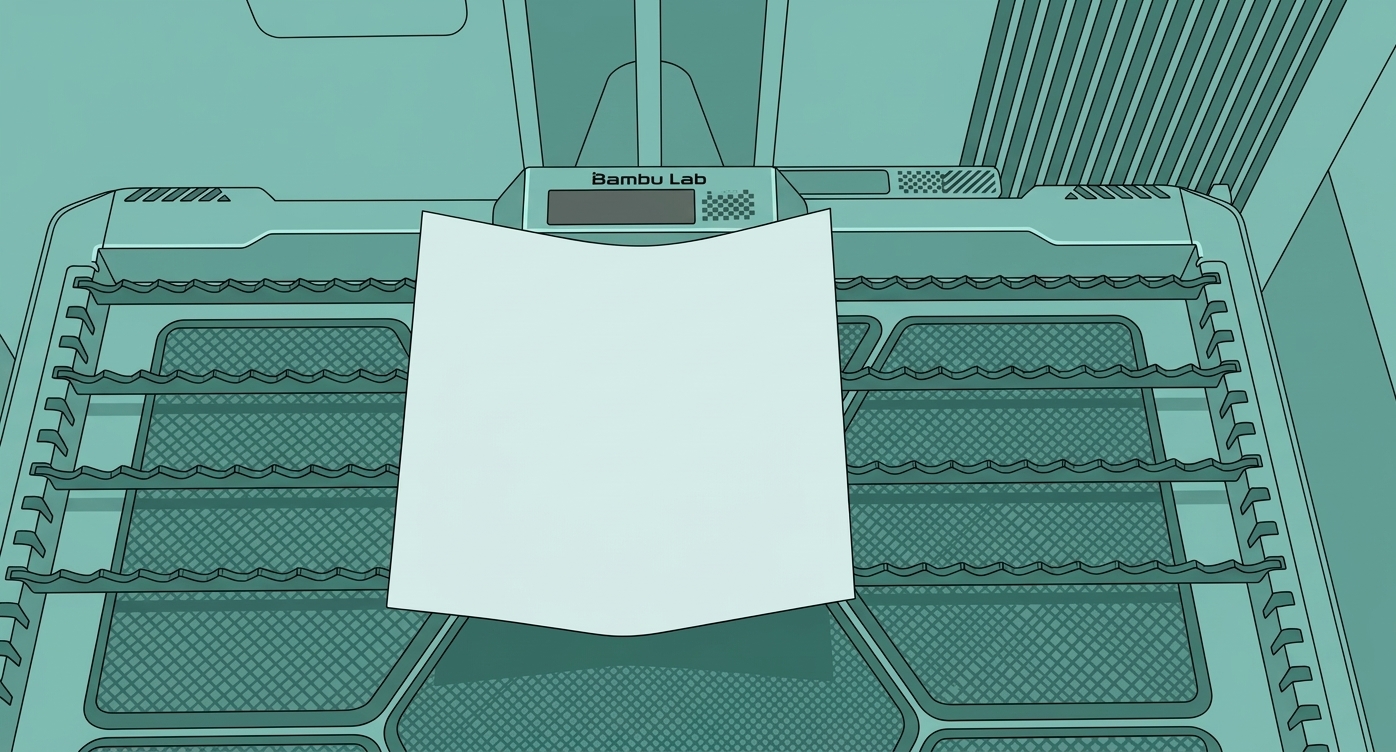

- Бумага для стикеров или бумага A4 полностью приклеена к прозрачной акриловой доске. Ниже приведены примеры неправильного размещения: - Бумага упала в стойку и не прилегает к калибровочному столу.
- Картон коробкой.
- Поместите бумагу A4/A5 непосредственно на платформу, не располагая полоски в шахматном порядке. Бумага слишком тонкая и легко сдувается.

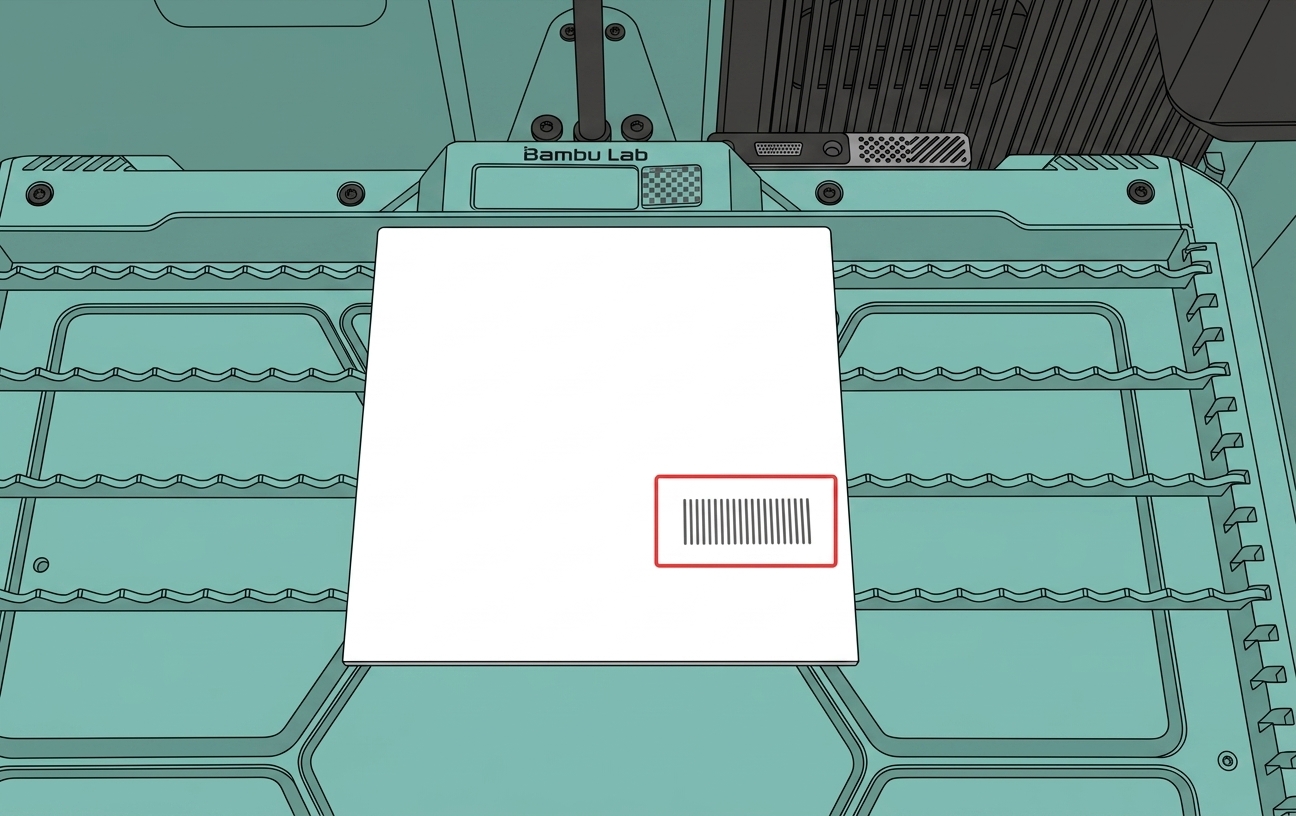

- Область, где выжигается картон, является именно той областью, которая будет использоваться для этой калибровки.
- При использовании акриловой доски и бумаги для заметок бумага для заметок не была полностью приклеена к акриловой доске клеем, что привело к загибанию краев.
