Левая боковая панель
Левая боковая панель устанавливается с левой стороны принтера.
Правая боковая панель устанавливается с правой стороны принтера.
Запасные части для левой боковой панели включают следующие элементы:
Левая боковая панель;
Винты ST3 x 3 — используются для фиксации боковой панели в месте крепления * 2;

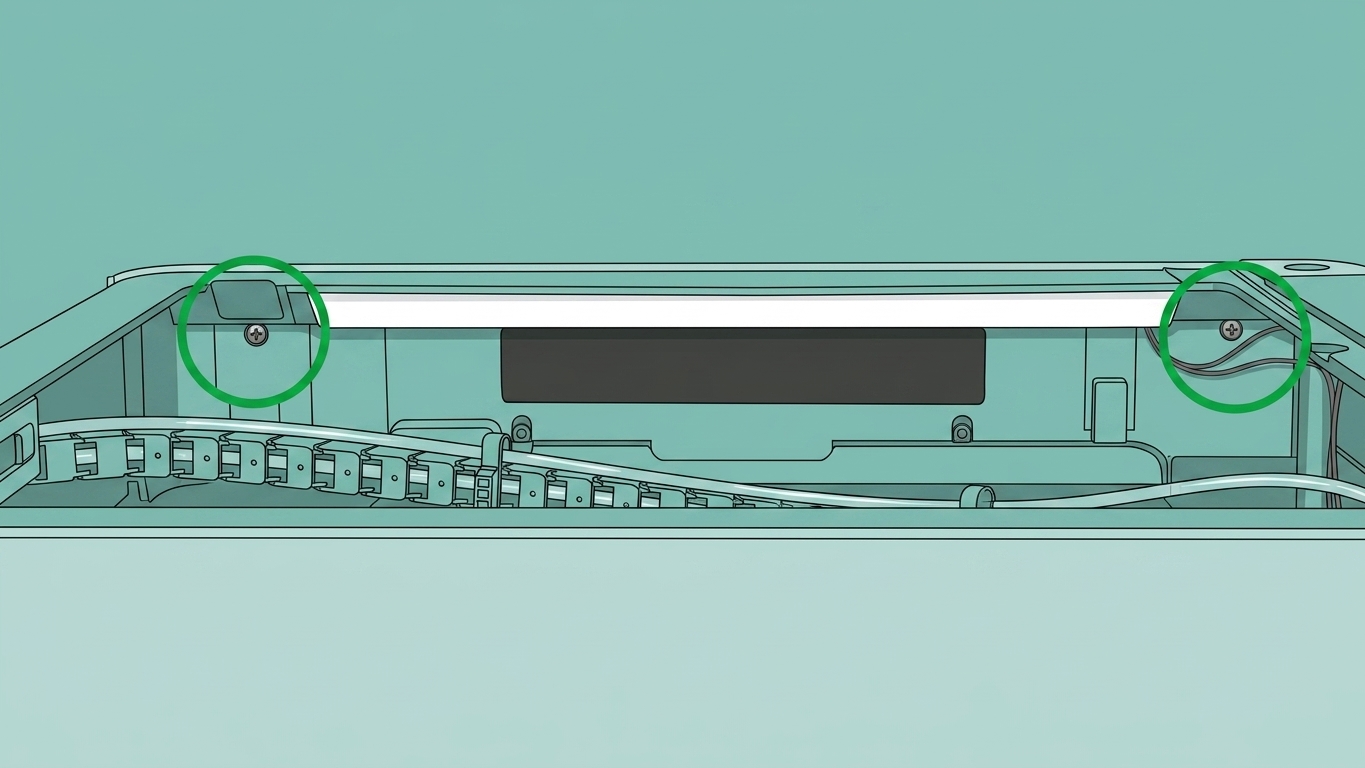

- Винты BT3 x 8 — используются для фиксации левой боковой панели за верхней рамой и вспомогательным вентилятором охлаждения детали * 3
Запасные части для правой боковой панели включают следующие элементы:
Правая боковая панель;
Винты BT3x8 — для крепления правой боковой панели * 3;
Винты ST3x3 — для крепления правой боковой панели * 2
Когда использовать
Левая боковая панель повреждена, помята и т. д.
Необходимые инструменты и материалы
Левая/правая боковая панель
Шестигранный ключ H2.0
Пинцет

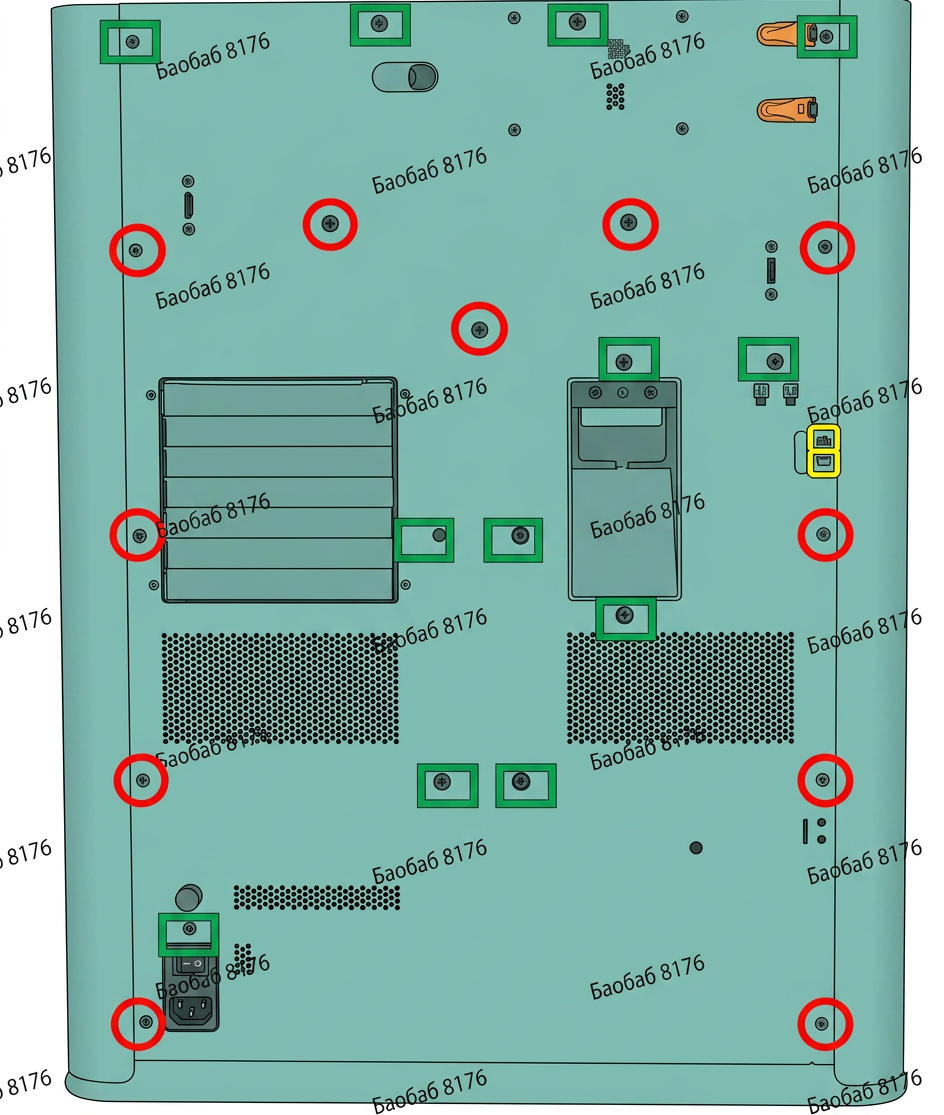

Спецификации и количество винтов, используемых при замене левой боковой панели H2D (рекомендуется правильно хранить снятые винты во избежание их потери):
Спецификация
Использование
Позиция
Количество
BT3x8

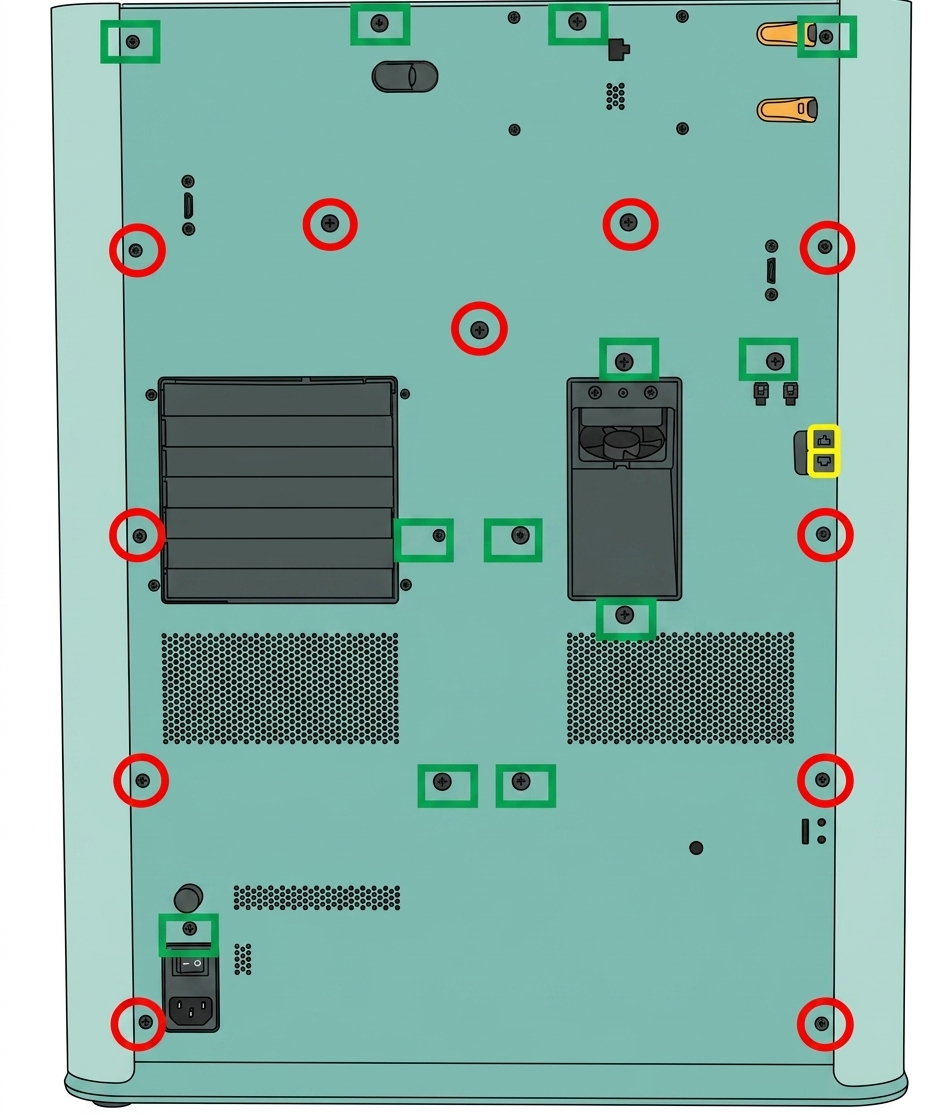

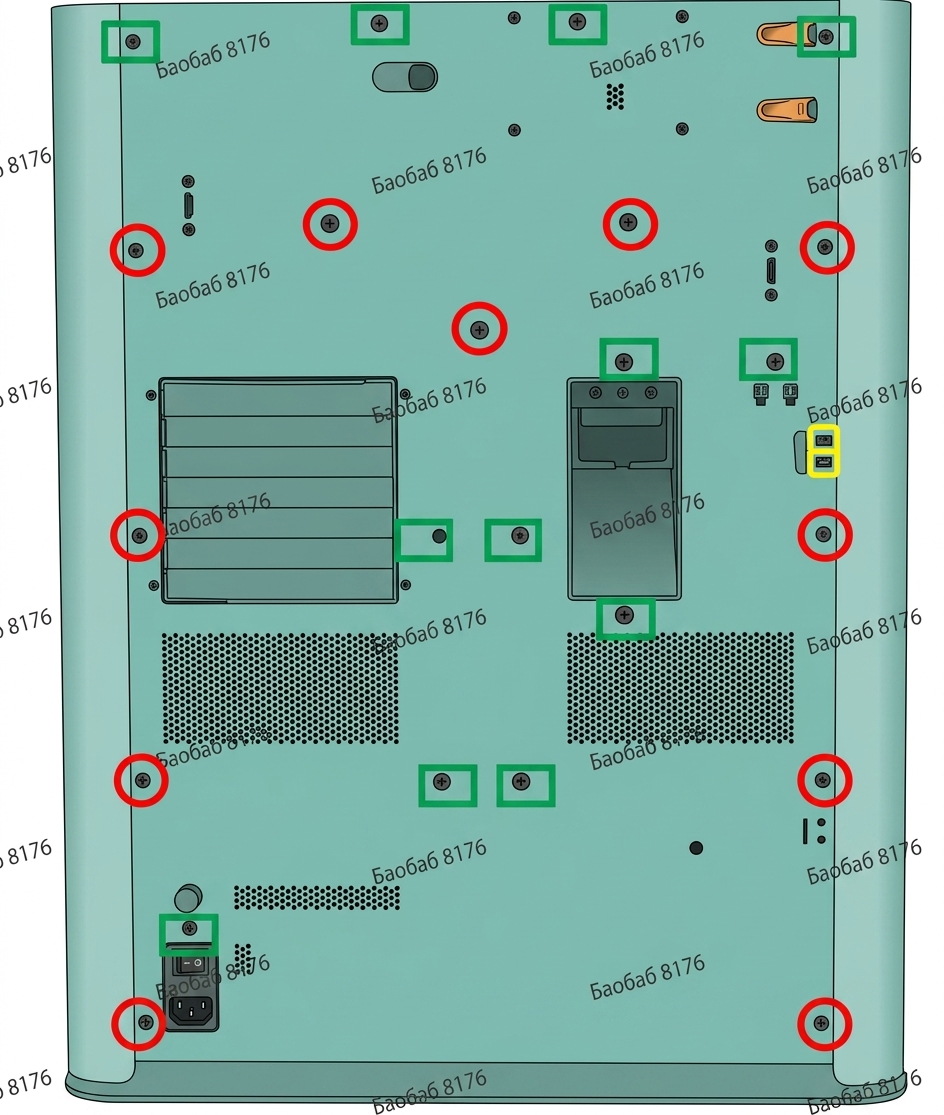

Крепление задней панели (отмечено зеленым квадратом)
12
Крепление левой боковой панели
3
M3x3（Диаметр гайки 10 мм）

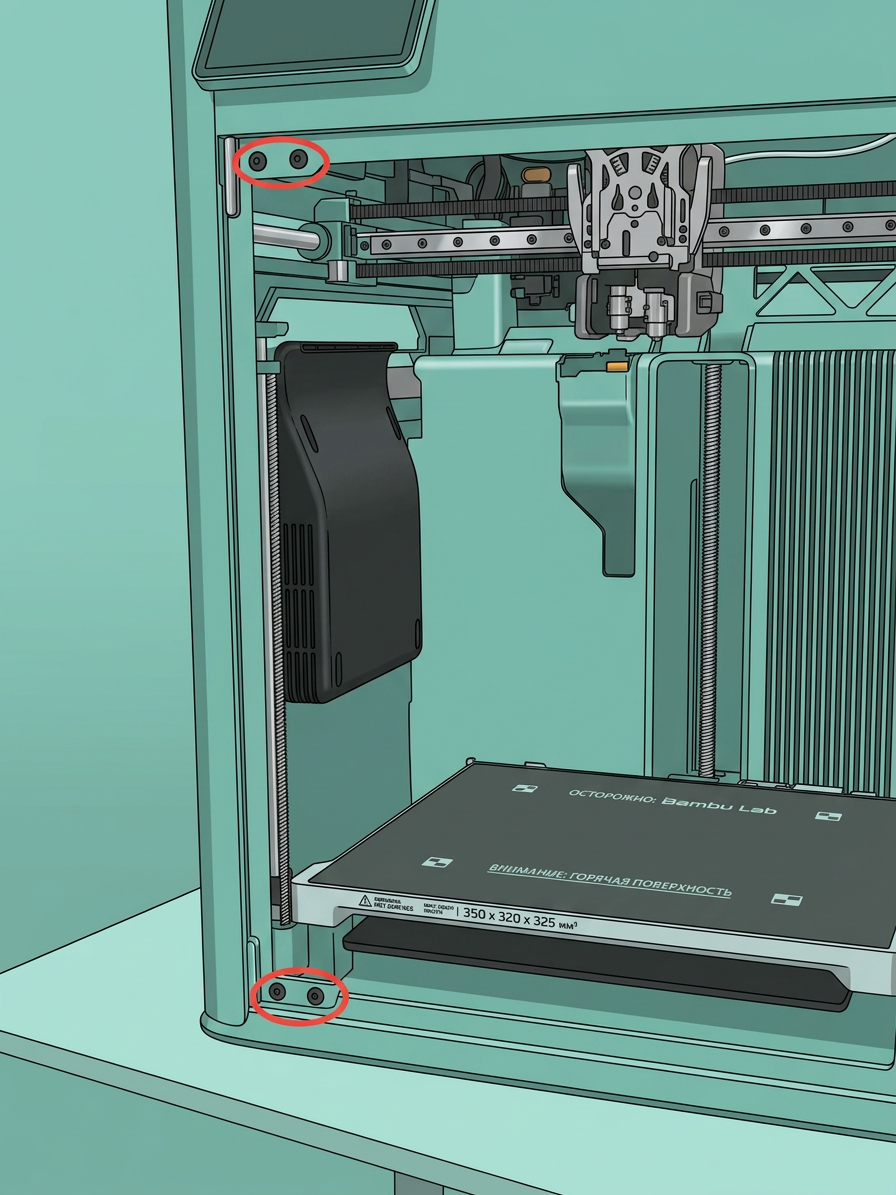

Крепление передней стеклянной дверцы
4
BT3x16

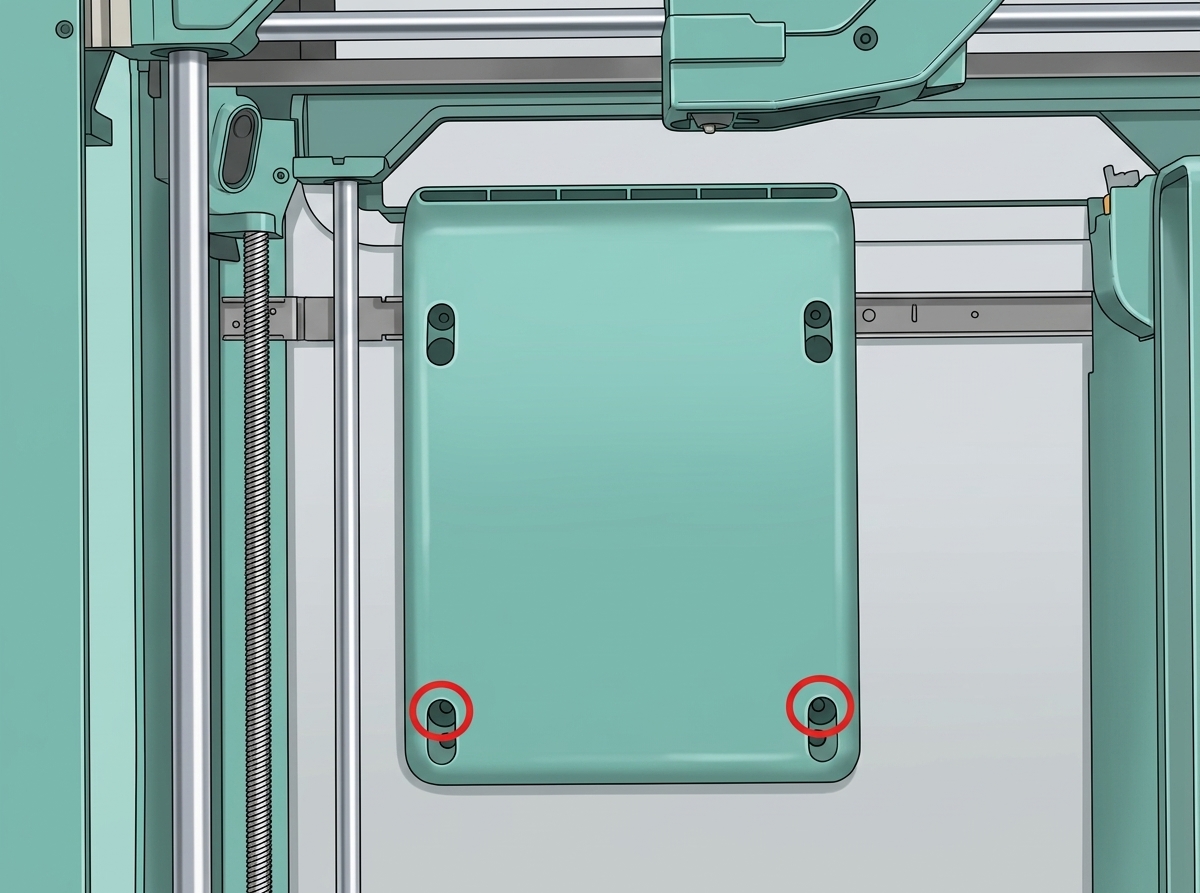

Крепление вспомогательного вентилятора охлаждения детали
2
ST3x3
Крепление левой боковой панели
2
ST3x8
Крепление задней панели (отмечено красным кругом)
11
ST3x12
Крепление кронштейна держателя катушки (отмечено желтым квадратом)
2

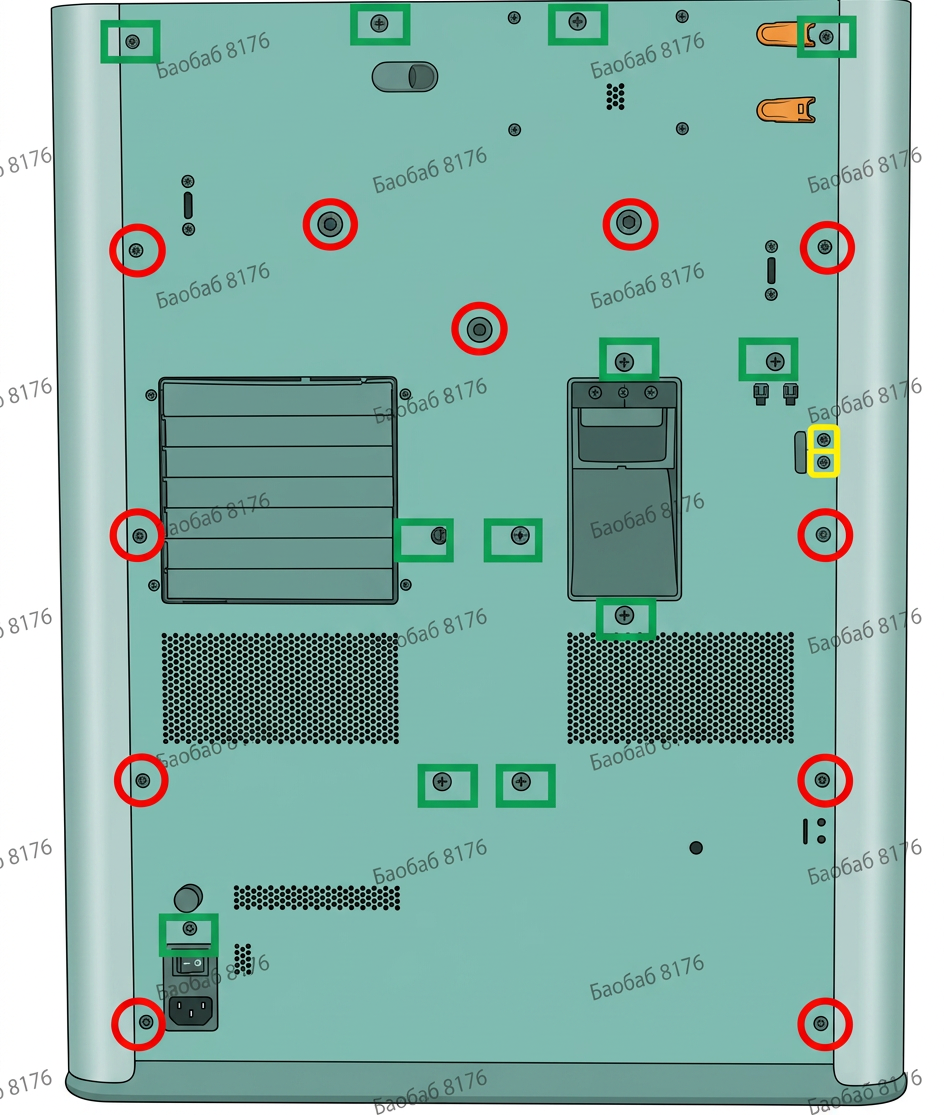

Спецификации и количество винтов, используемых при замене правой боковой панели H2D (рекомендуется правильно хранить снятые винты во избежание их потери):
Спецификация
Использование
Позиция
Количество
BT3x8
Крепление задней панели
12
Крепление правой боковой панели
2
ST3x8
Крепление задней панели
11
ST3x12
Крепление кронштейна катушки
панель под углом.
Установка правой боковой панели

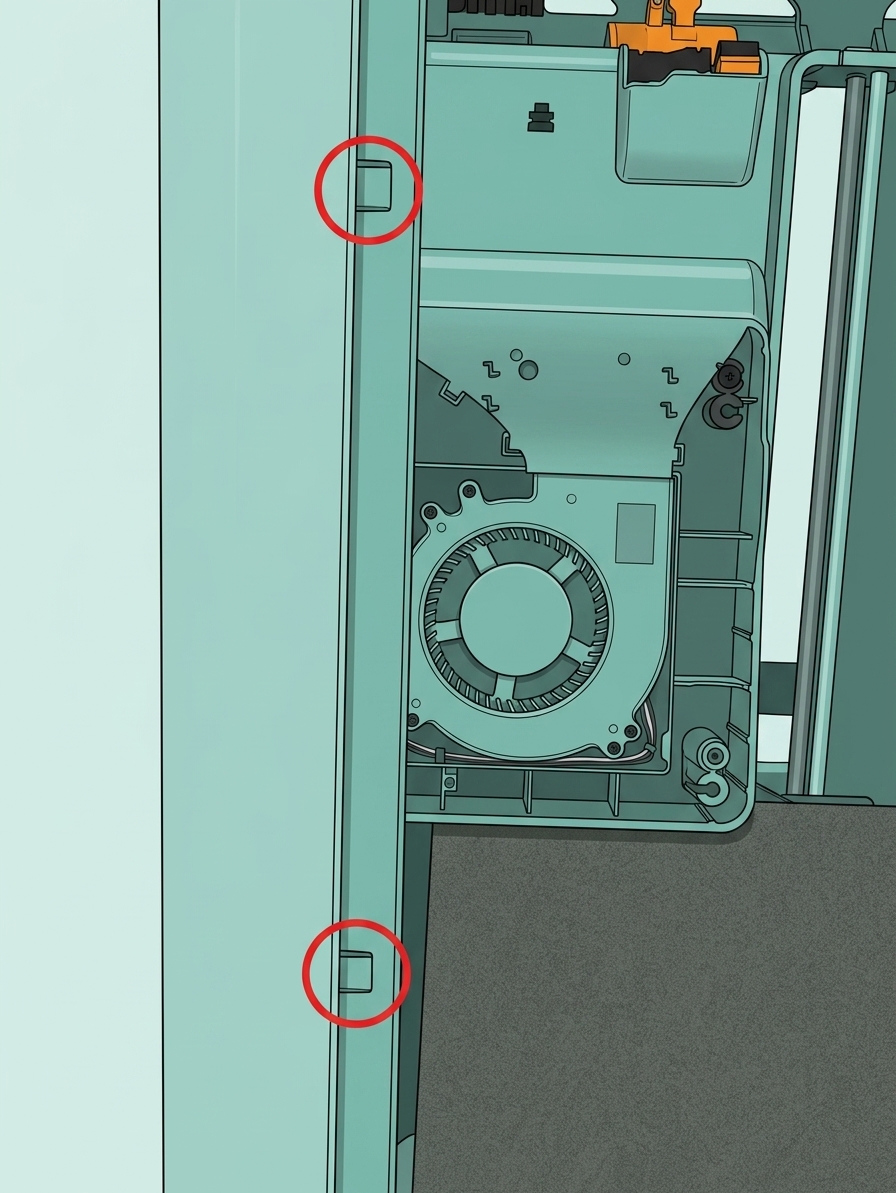

Шаг 1: Закрепите защелки правой боковой панели
- Совместите два больших штифта в нижней части правой боковой панели с соответствующими маленькими отверстиями в нижней части принтера и вставьте их;
- Медленно поднимите правую боковую панель вверх, удерживая подлокотник руками, вставьте защелку подлокотника в нижнюю часть принтера, а затем вставьте две маленькие защелки возле передней и задней части в соответствующие маленькие отверстия в нижней части принтера;
- После установки нижней части правой боковой панели убедитесь, что все защелки внизу на месте и не болтаются. Затем прижмите правую боковую панель внутрь и защелкните все защелки.
Шаг 2: Затяните винты

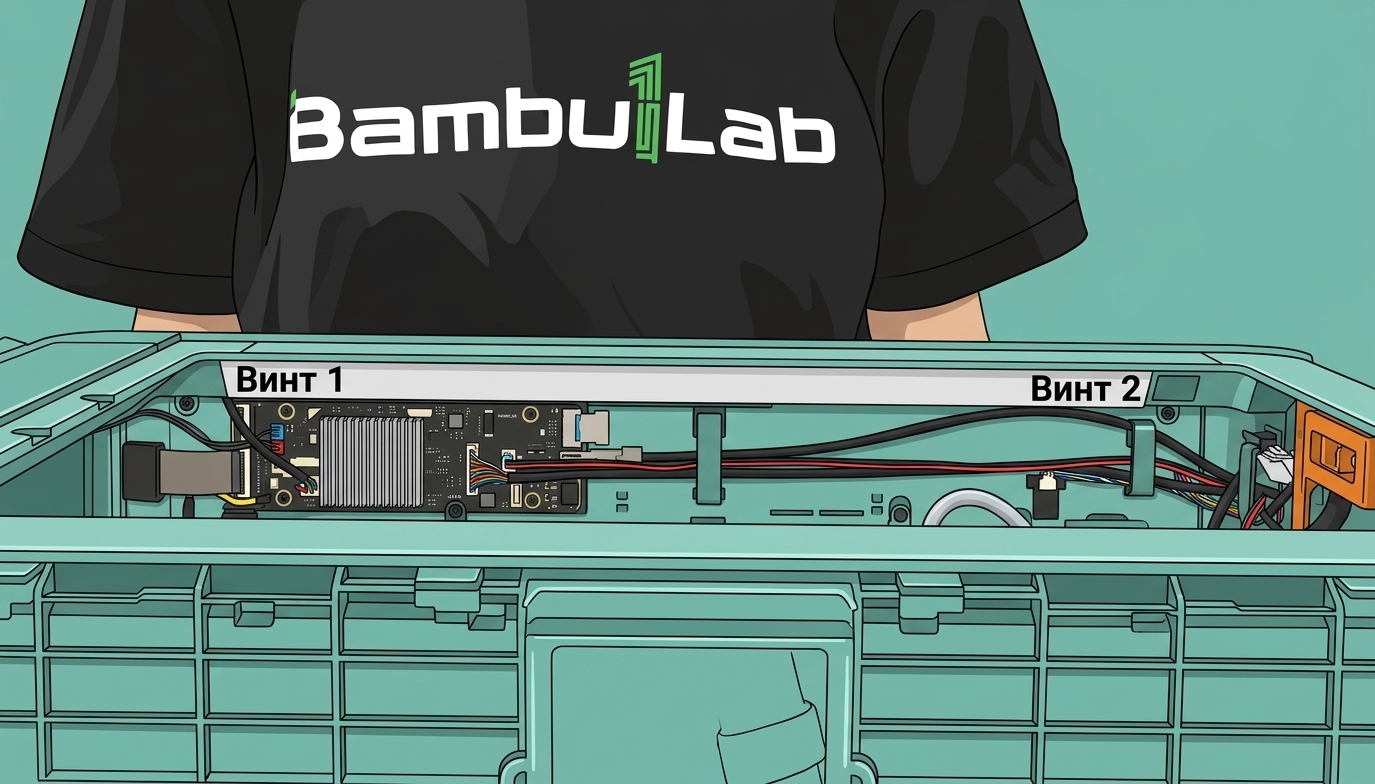

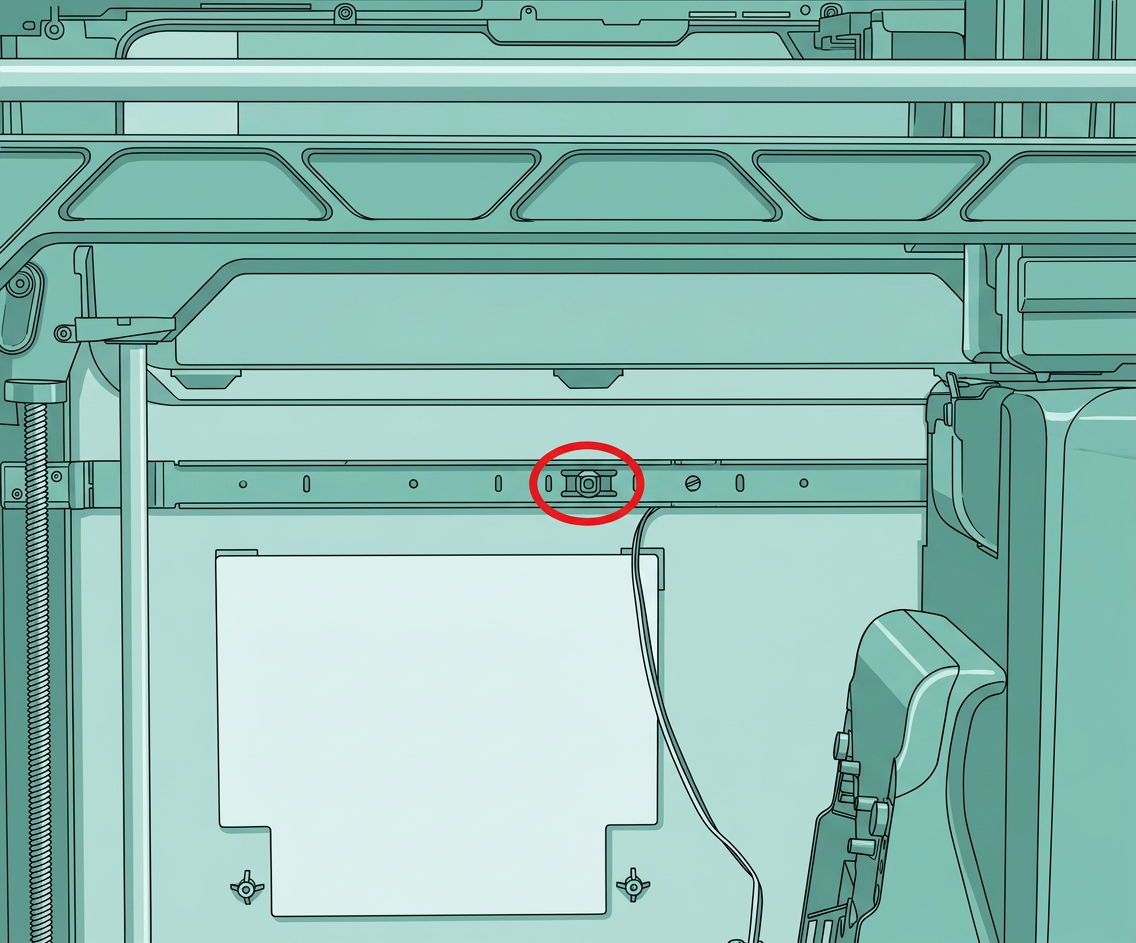

- Используйте шестигранный ключ H2.0 для затяжки двух винтов (BT3x8) внутри правой боковой панели;

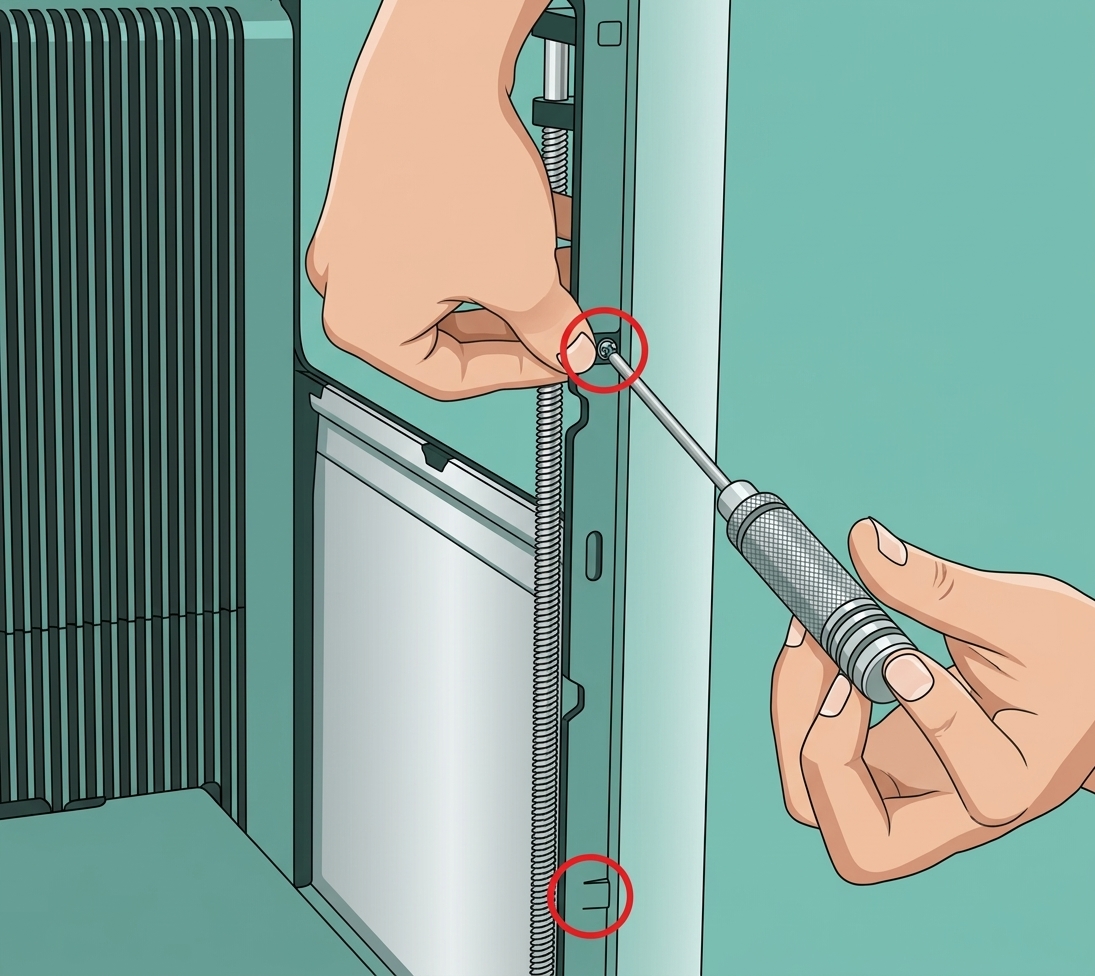

- Приоткройте силиконовую полоску и используйте шестигранный ключ H2.0 для затяжки двух крепежных винтов (ST3x3);
Если полоску трудно открыть, можно использовать шестигранный ключ для помощи в открытии.
Шаг 3: Установка задней панели
Обратитесь к этой статье Wiki для установки задней панели H2D:
Проверка работоспособности
После установки боковая панель не должна болтаться, а все защелки должны быть надежно закреплены на принтере.
Примечания
Надеемся, данное подробное руководство было полезным и информативным.
Если это руководство не решило вашу проблему, пожалуйста, подайте заявку в службу технической поддержки мы ответим на ваши вопросы и окажем помощь.
Если у вас есть предложения или отзывы по этой статье Wiki, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
