Руководство по замене двигателя стойки индукционного хотэнда для H2C

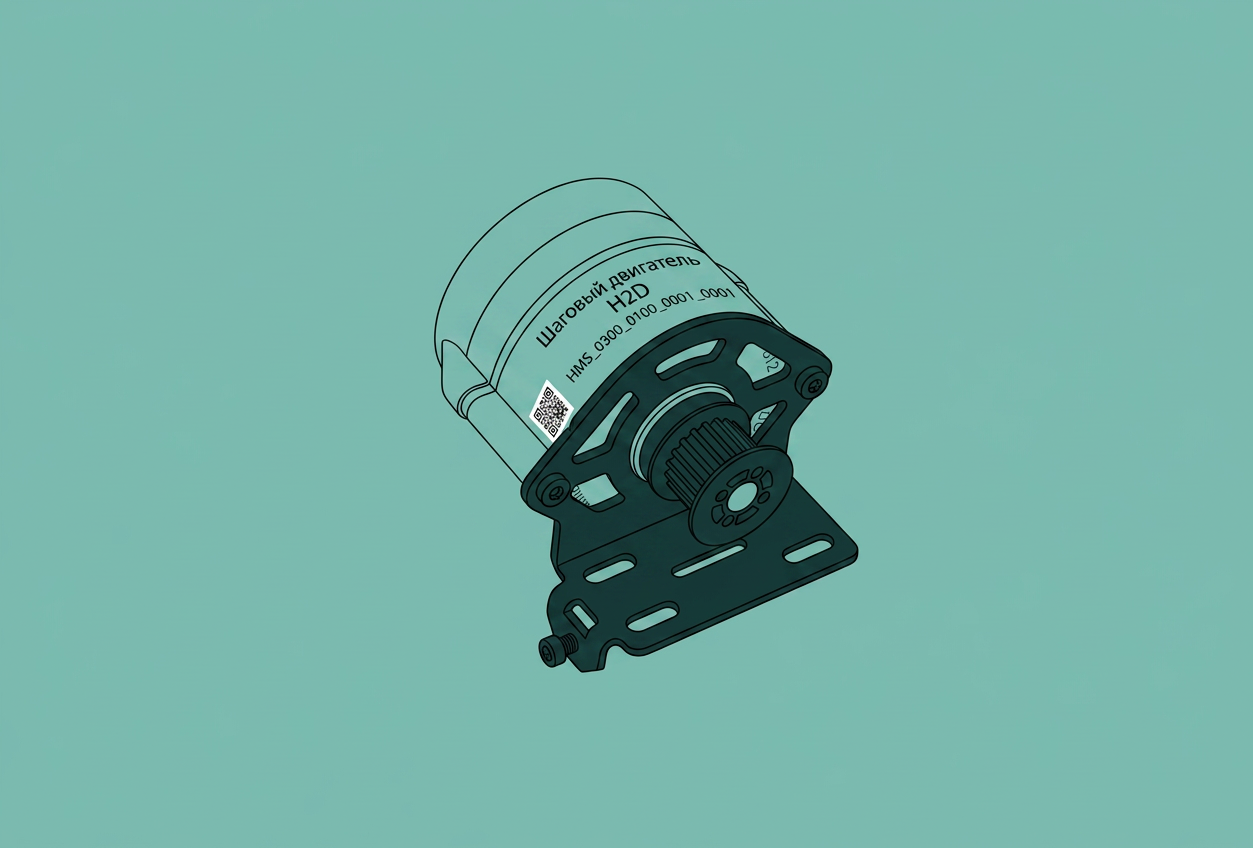

Двигатель стойки вихревого хотэнда H2C Двигатель стойки индукционного хотэнда 3513 — это серводвигатель, отвечающий за подъем стойки. Он обеспечивает стабильный и надежный выходной крутящий момент с возможностями интеллектуальной регулировки, автоматически модулируя крутящий момент или активируя сигнал тревоги HMS в случае препятствия или аномального движения, обеспечивая безопасность и точность операции подъема хотэнда.
Когда использовать это руководство Поврежден двигатель - Техническая поддержка Bambu Lab рекомендует замену.

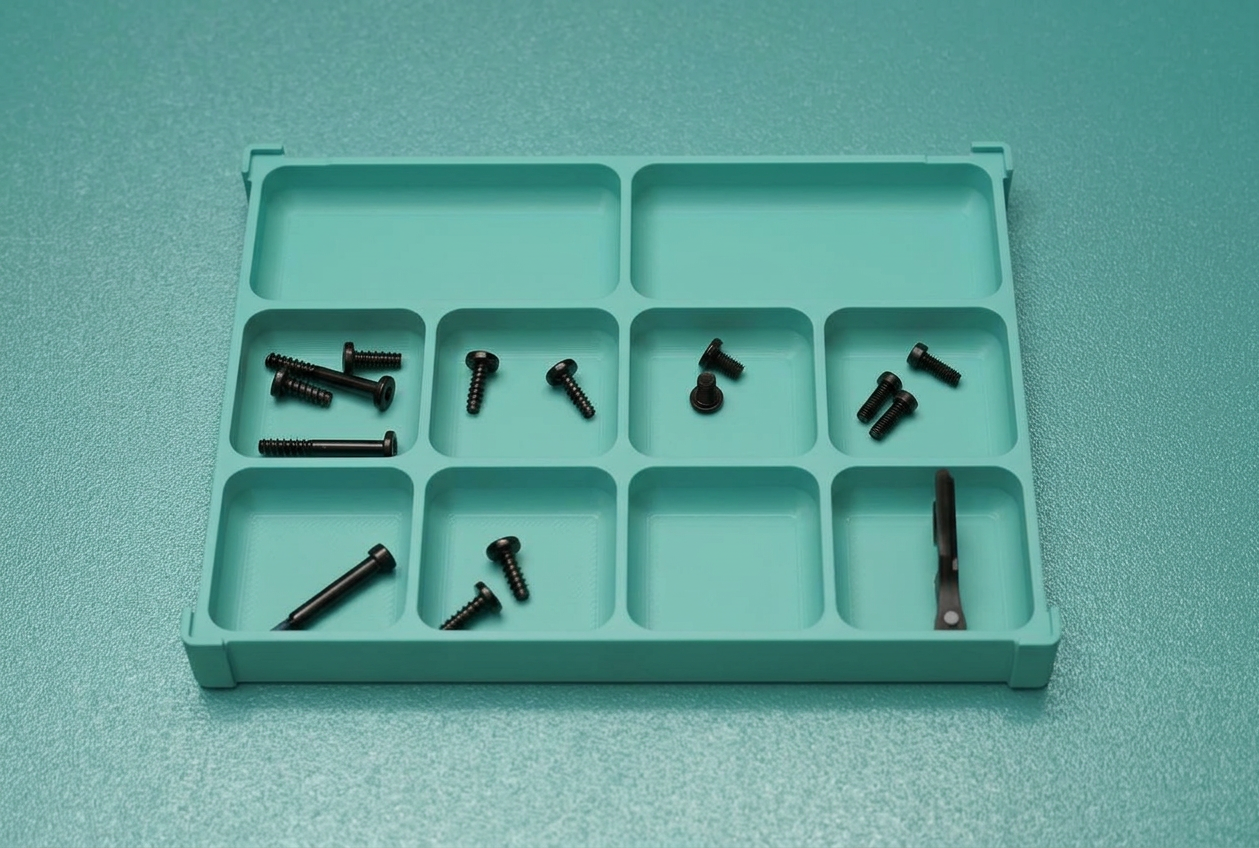

Необходимые инструменты и материалы - Отвертка H2.0 - Пинцет - Контейнер для винтов (опционально) Процесс замены включает в себя множество винтов. Чтобы избежать их потери или путаницы, мы рекомендуем заранее подготовить лоток для хранения винтов, чтобы они были организованы и легко доступны.
Предупреждение о безопасности Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок может потребоваться разборка компонентов, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом, с другими металлическими или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. По любым вопросам или сомнениям относительно выполнения этого руководства откройте новый запрос на нашей странице поддержки , и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.
Видеоинструкция
Снятие старого двигателя стойки индукционного хотэнда

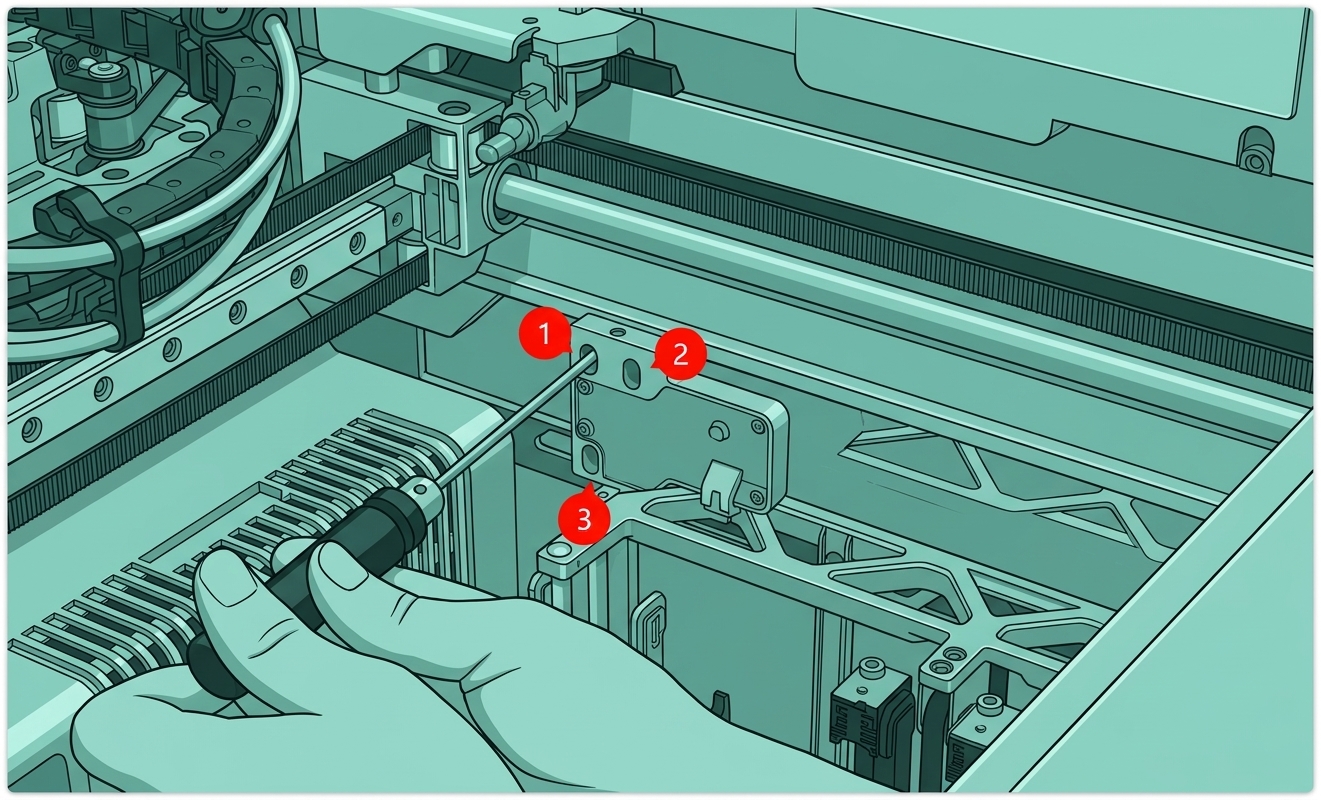

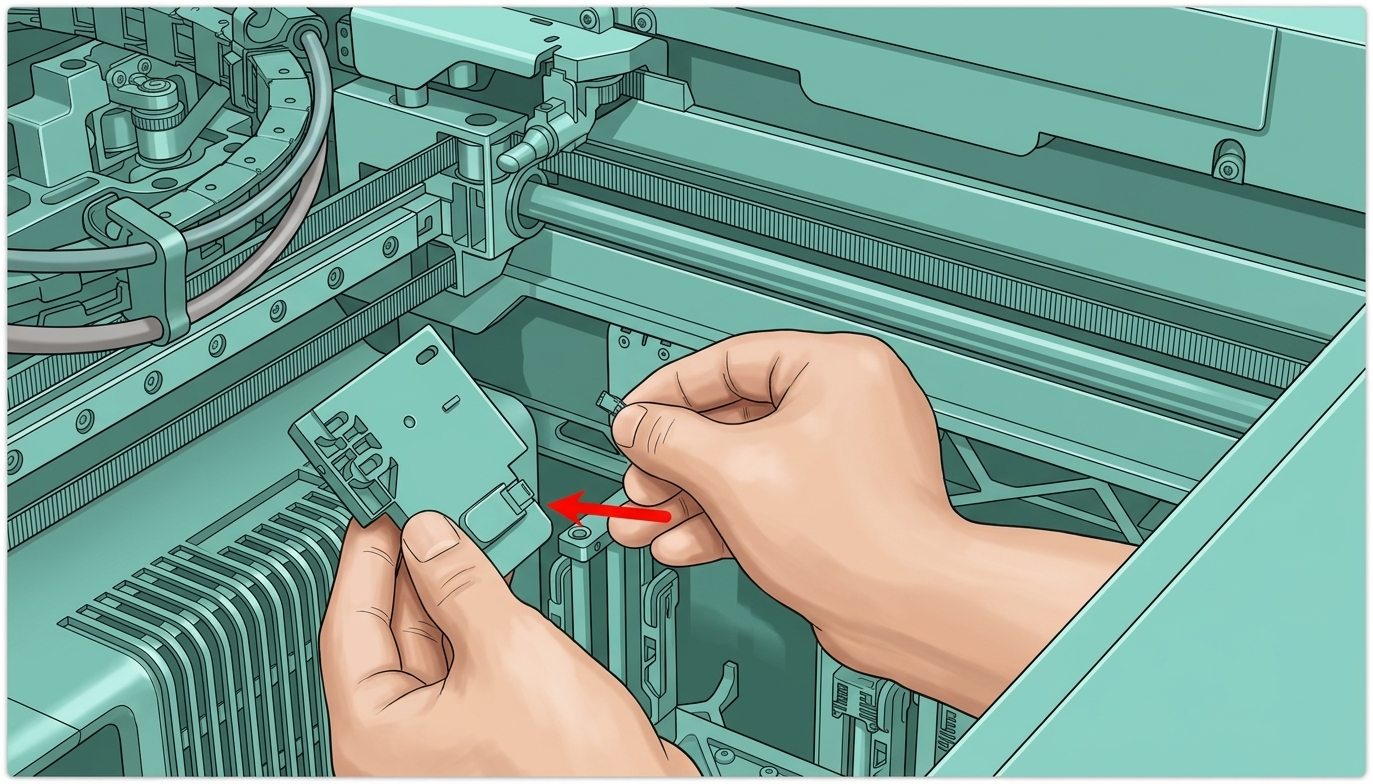

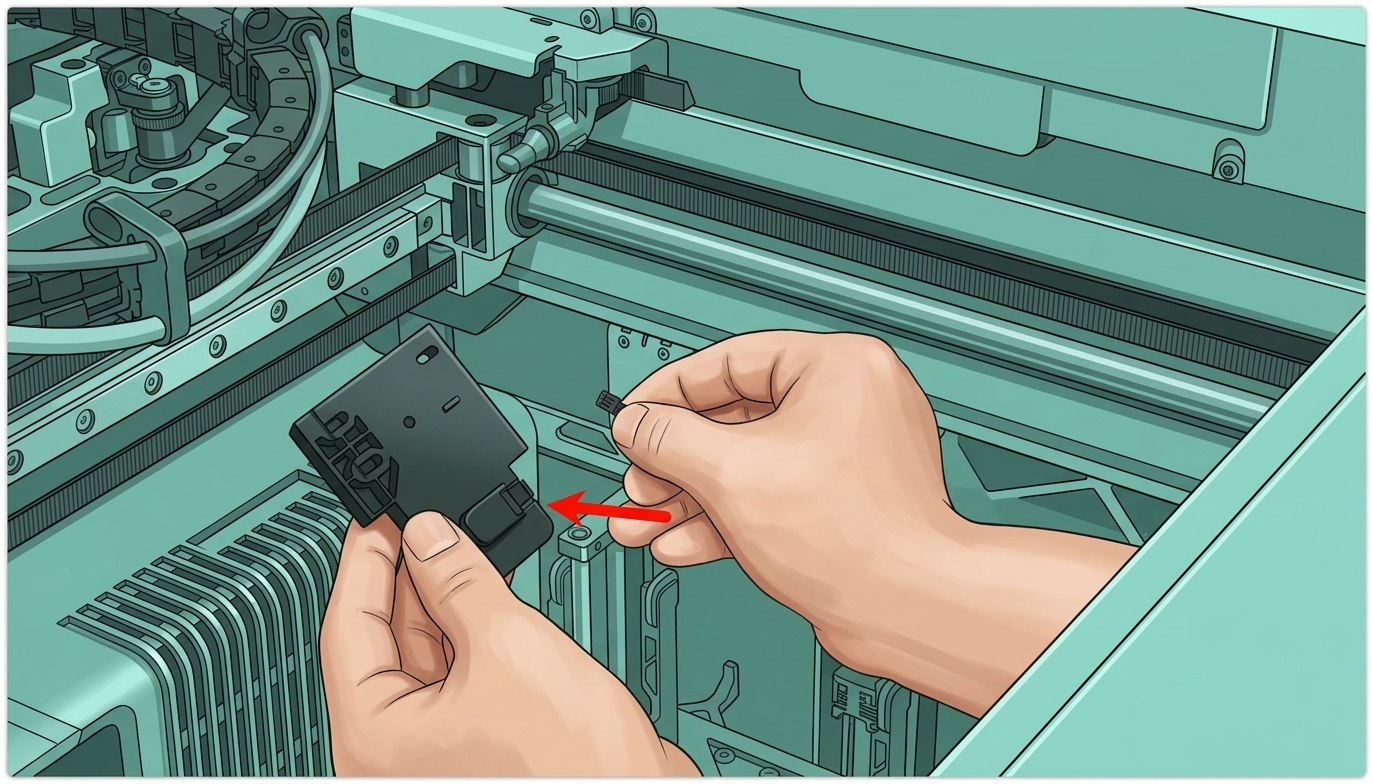

Шаг 1: Снимите привод фиксатора индукционного хотэнда Отсоедините кабель узла разблокировки ручки с подогревом датчика, затем с помощью отвертки H2.0 открутите три крепежных винта и снимите узел.Подробные шаги по замене см. в вики: Руководство по замене привода фиксатора индукционного хотэнда .

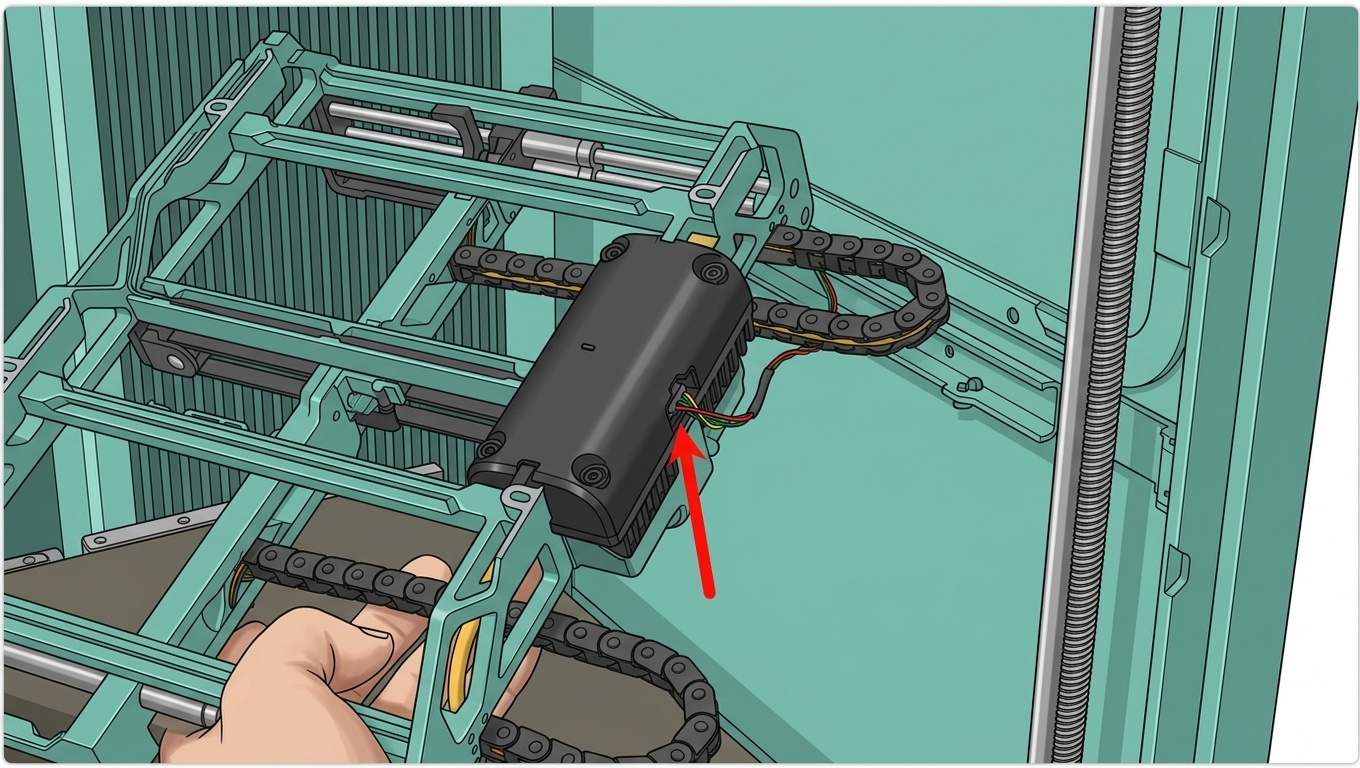

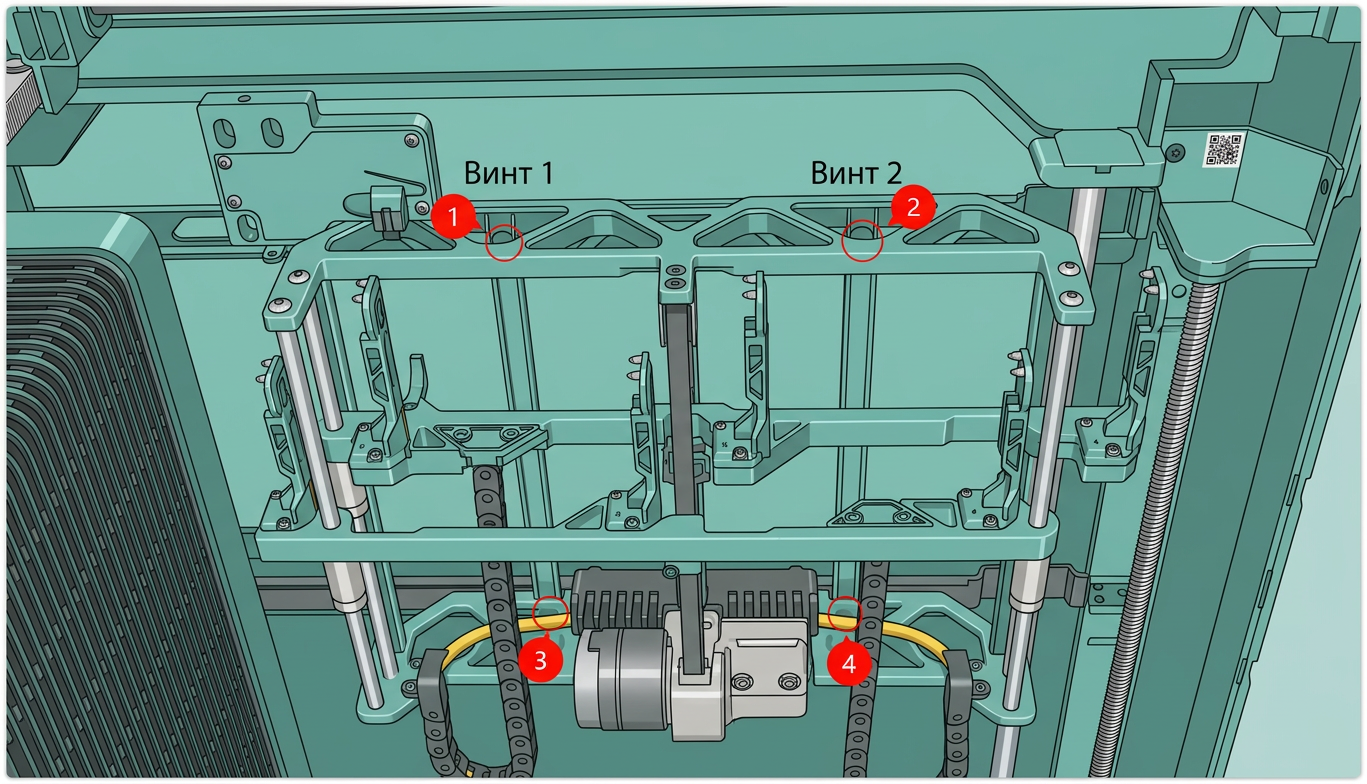

Шаг 2: Снимите узел стойки индукционного хотэнда Подробные шаги по замене см. в вики: Руководство по замене стойки индукционного хотэнда

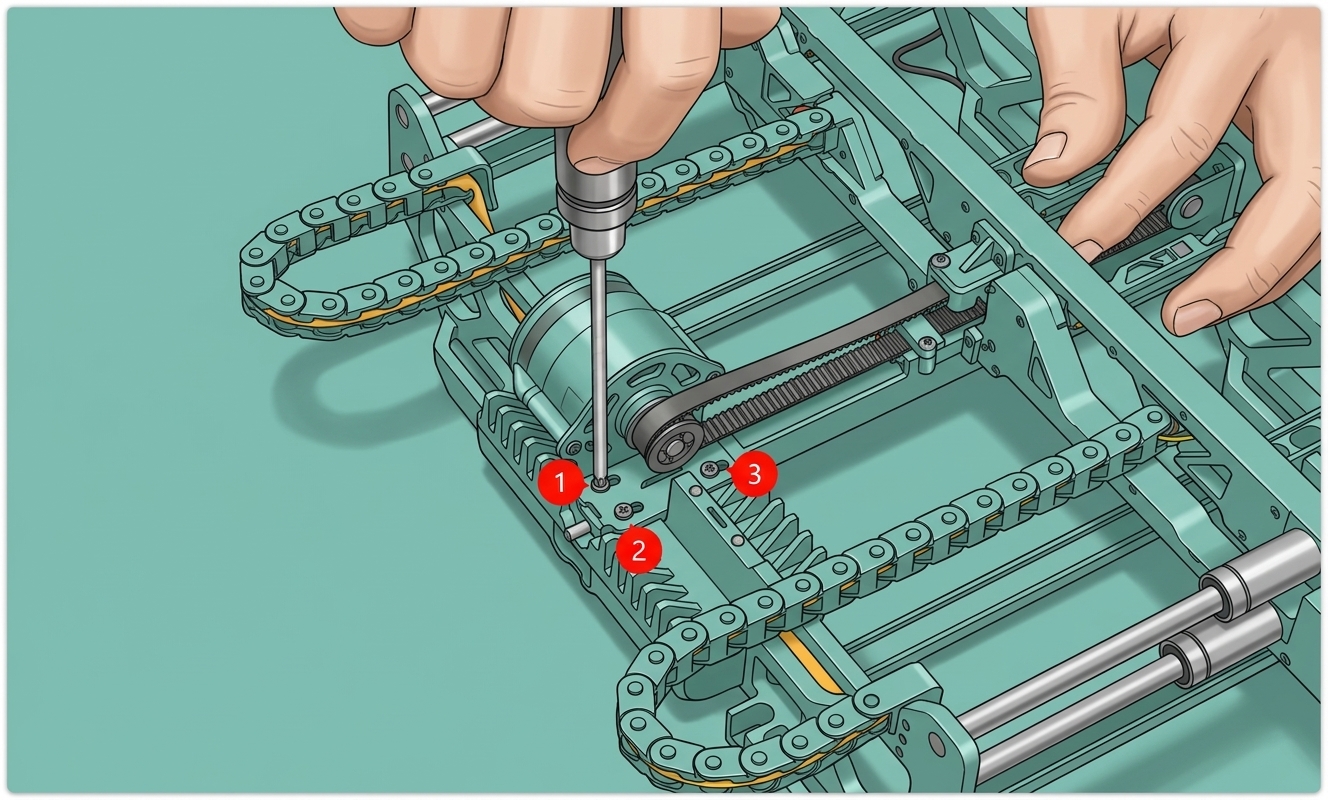

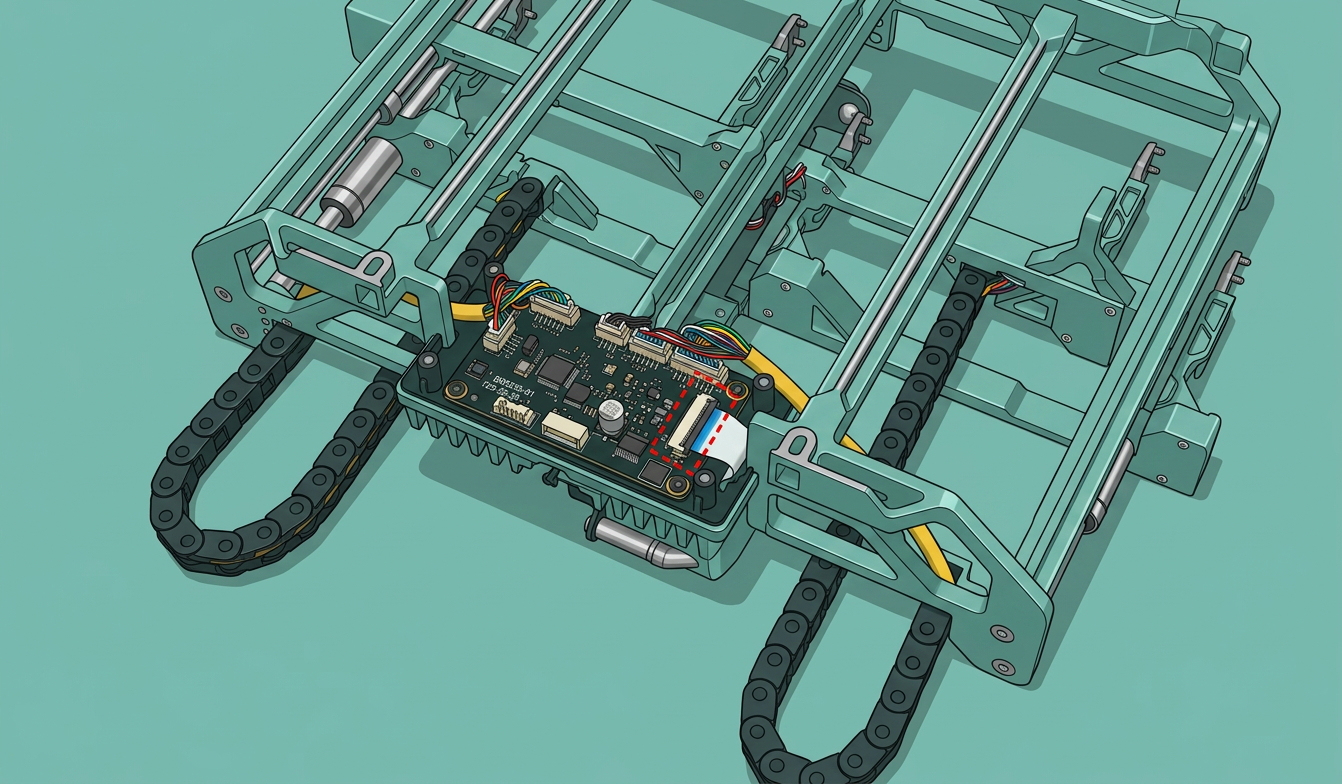

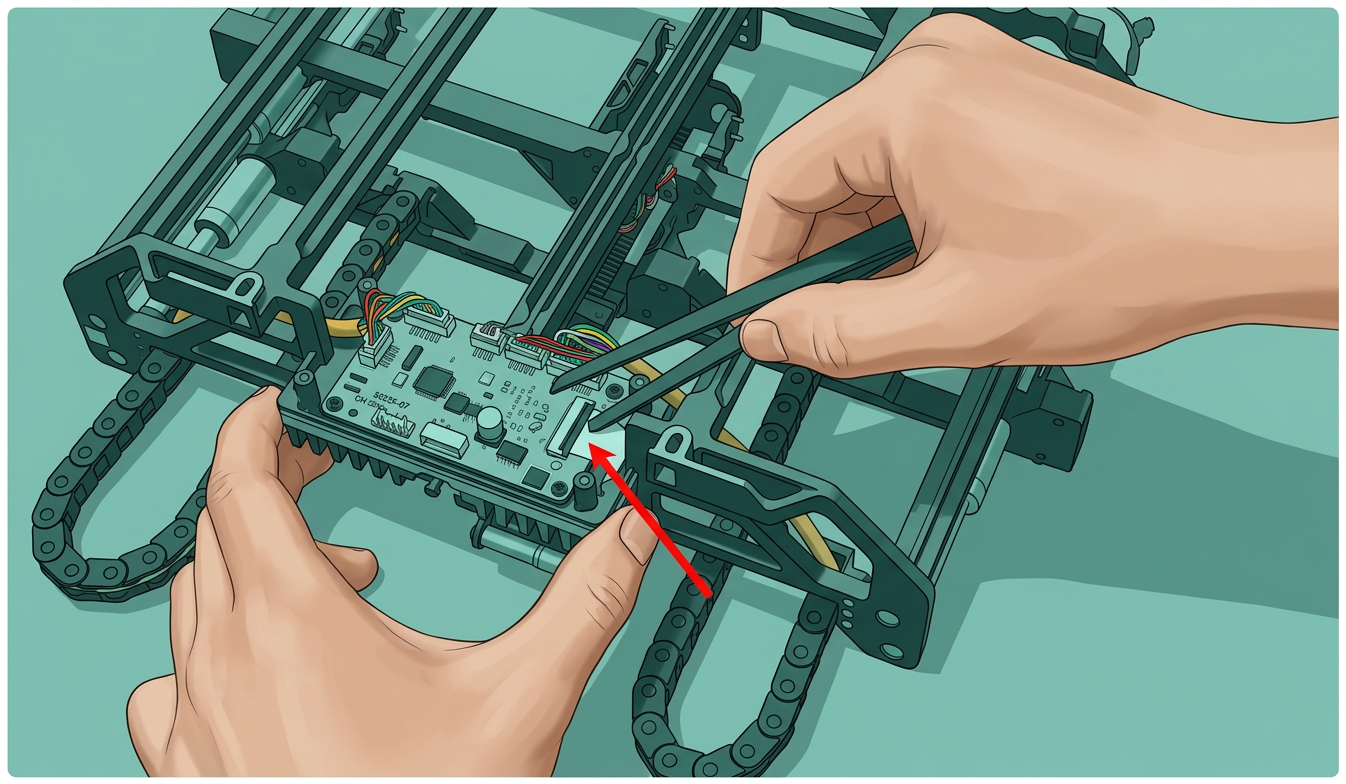

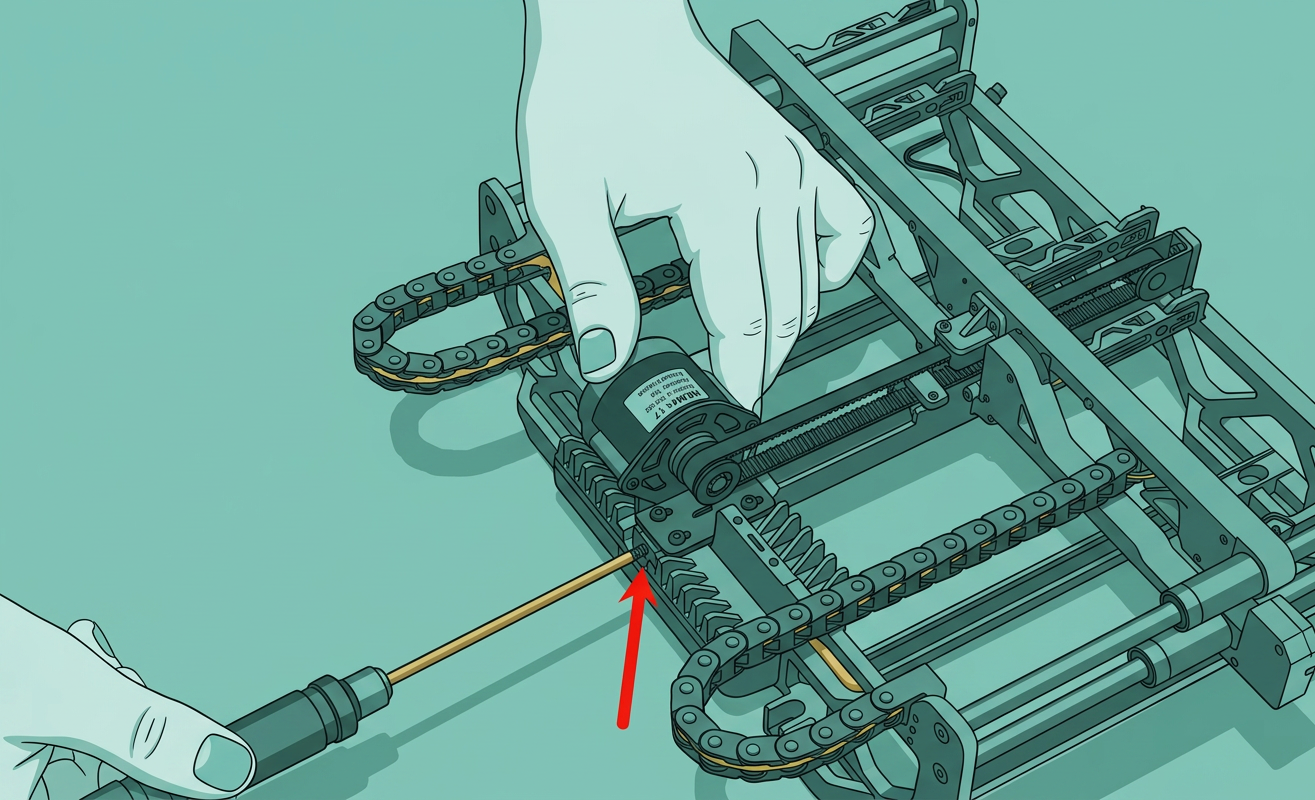

Шаг 3: Снимите двигатель стойки индукционного хотэнда С помощью отвертки H2.0 открутите четыре винта, крепящие крышку платы управления, а затем снимите крышку платы управления. Отсоедините провода подключения двигателя от платы управления стойки индукционного хотэнда. С помощью отвертки H2.0 открутите регулировочный винт в нижней части двигателя стойки хотэнда. С помощью отвертки H2.0 открутите три крепежных винта двигателя стойки хотэнда и снимите узел двигателя стойки хотэнда.
Установка нового двигателя стойки индукционного хотэнда

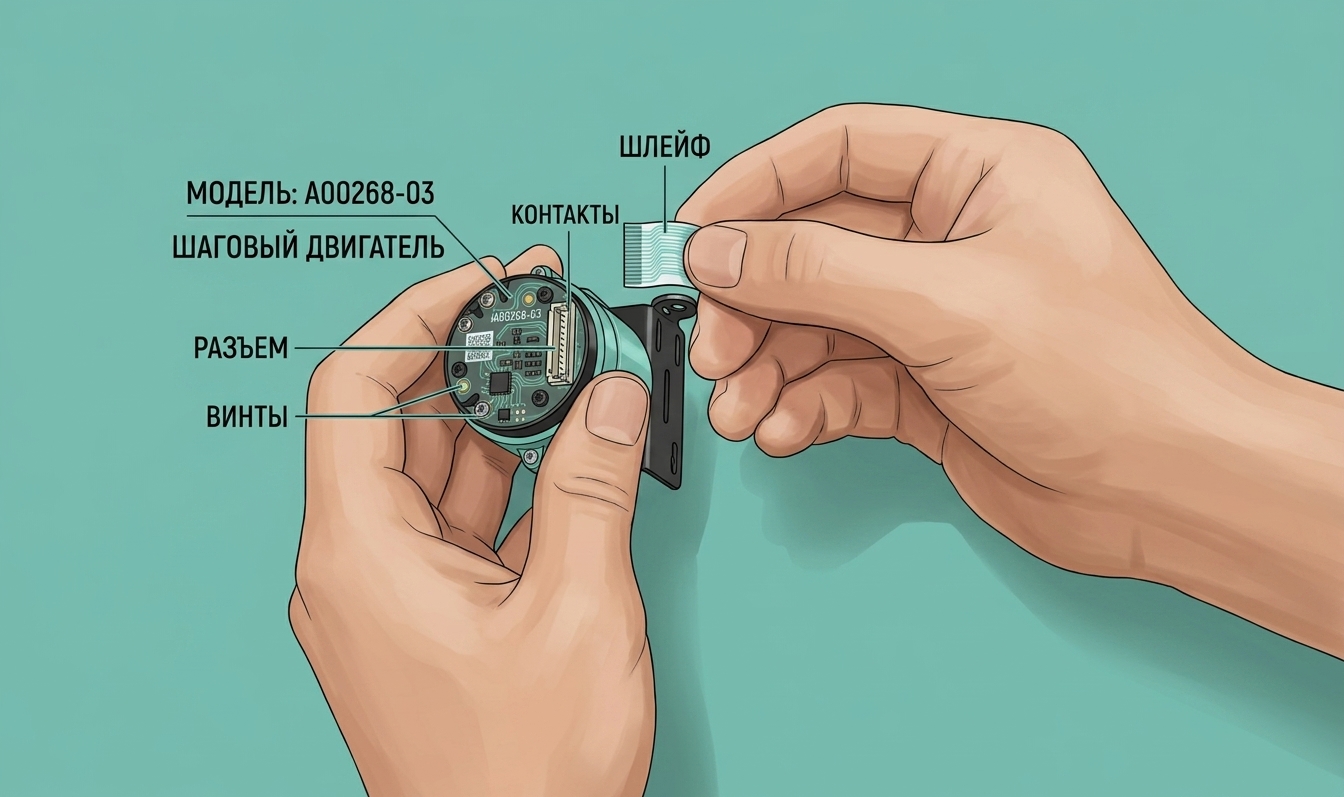

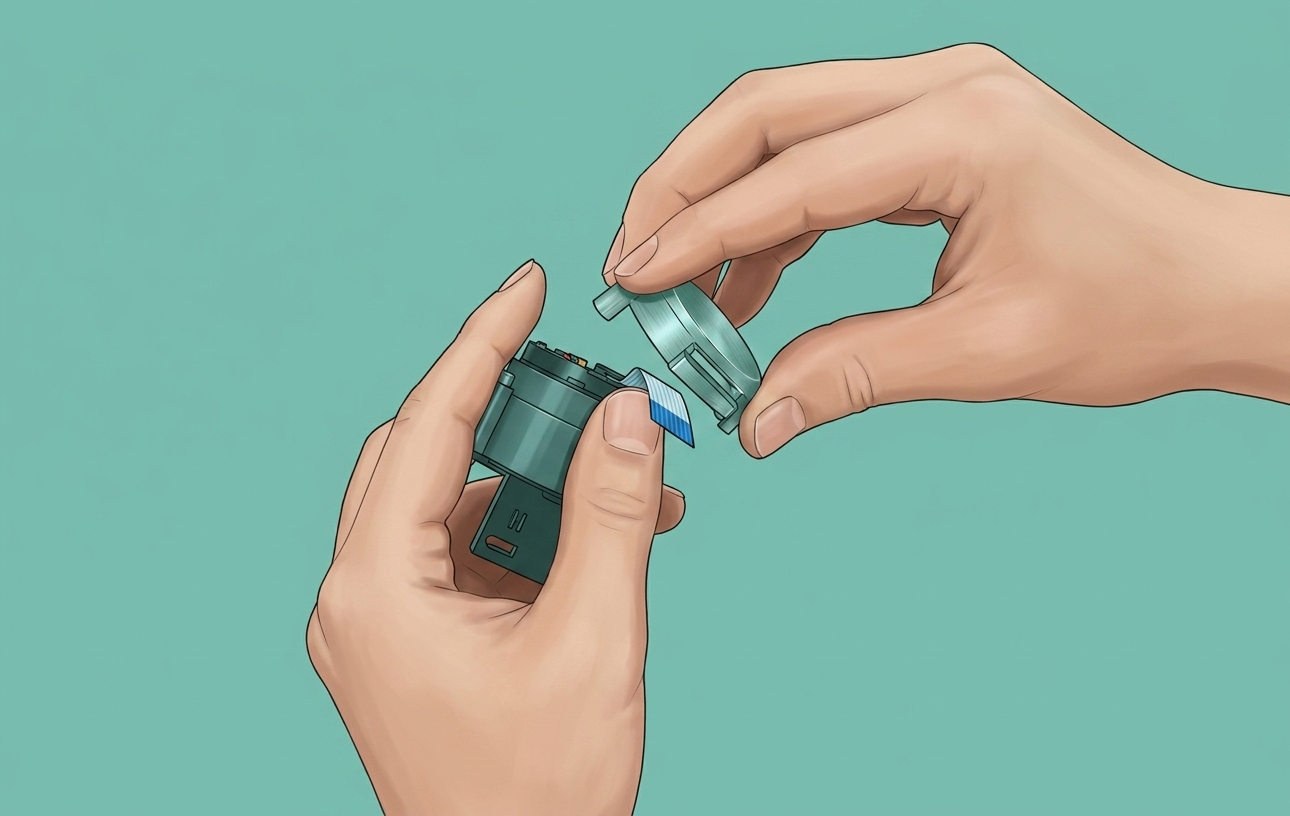

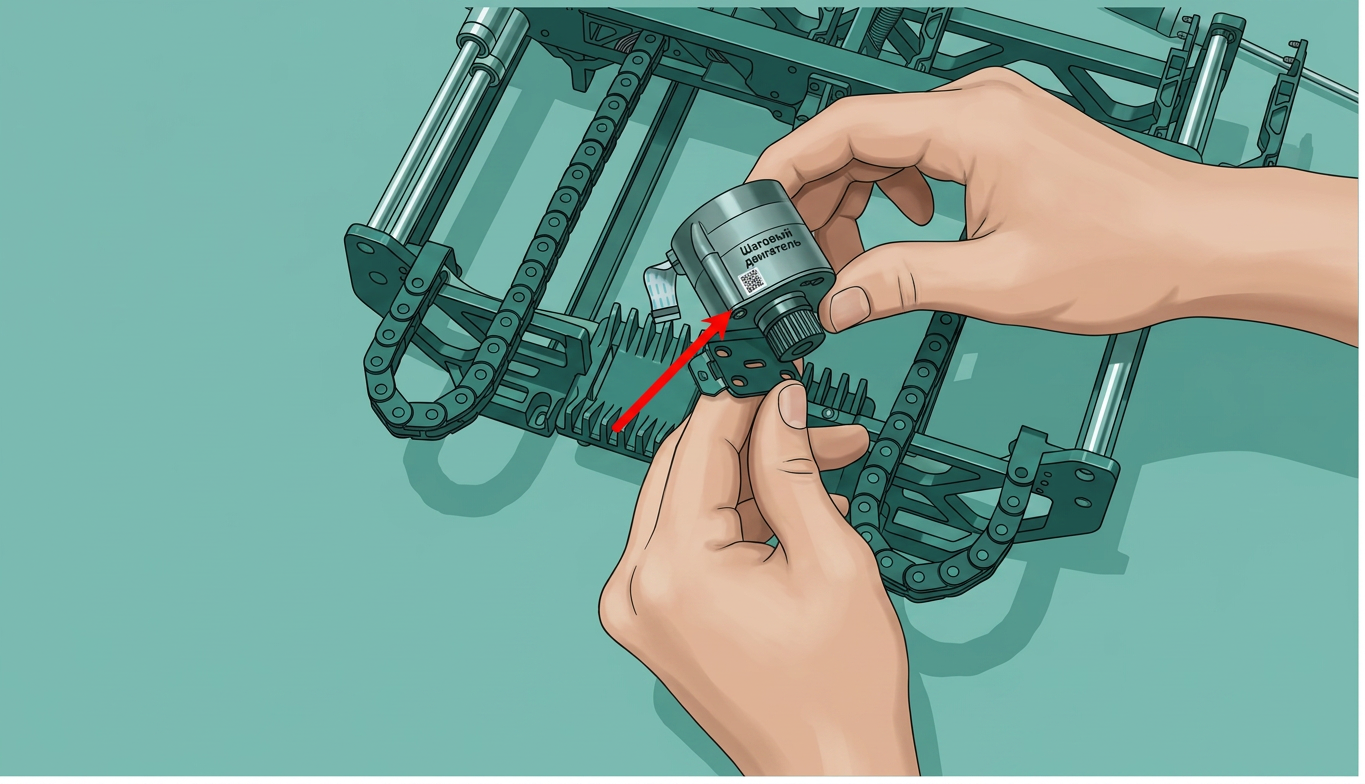

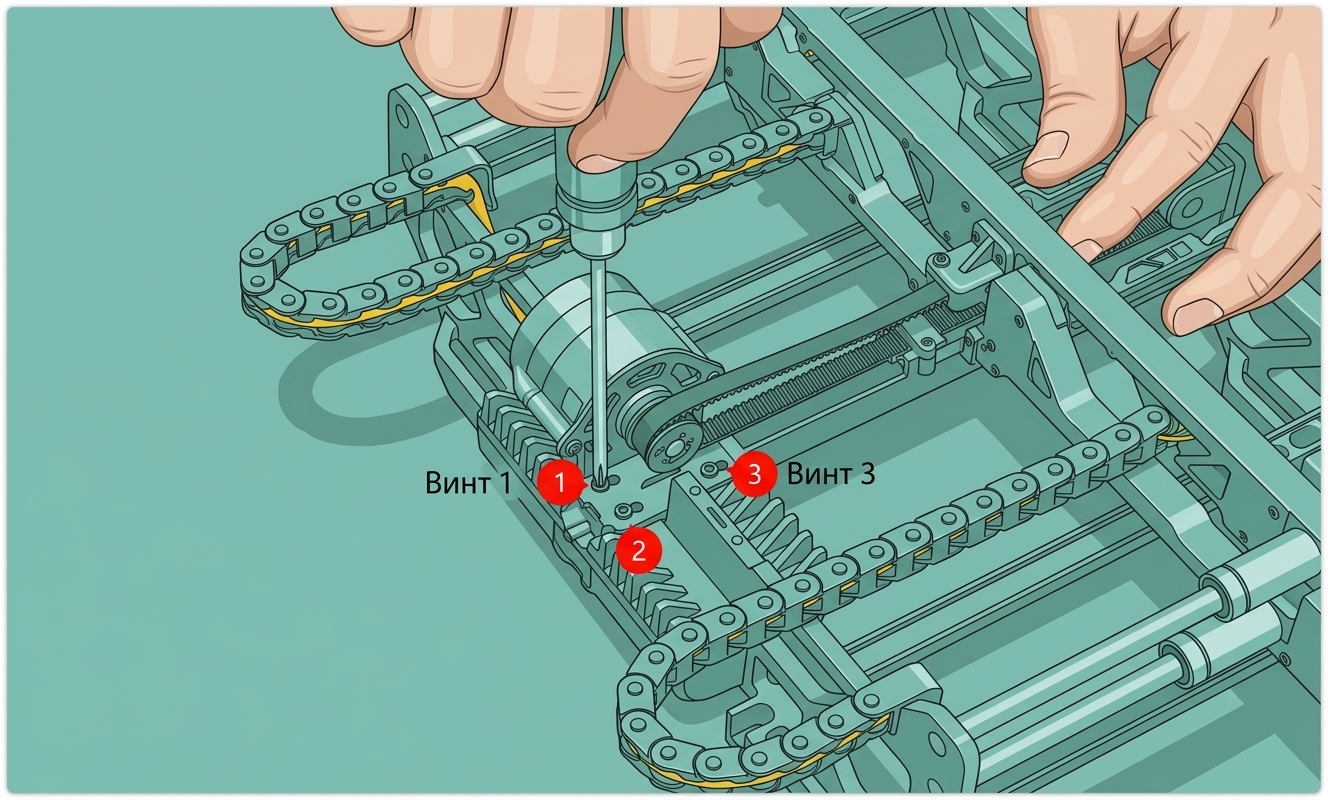

Шаг 1: Установите двигатель и отрегулируйте натяжение ремня Чтобы предотвратить повреждение кабеля во время транспортировки, для нового двигателя необходимо установить ленточный кабель. Вставьте зажим фиксатора ленточного кабеля, как показано на рисунке ниже, затем установите заднюю крышку двигателя. Пропустите FPC двигателя стойки индукционного хотэнда через кабельный канал, поместите узел двигателя на монтажную поверхность и наденьте ремень ГРМ на шкив. Не затягивайте три крепежных винта двигателя полностью; позвольте ему немного качаться. Затем отрегулируйте регулировочный винт. Поворот винта по часовой стрелке или против часовой стрелки соответственно натянет или ослабит ремень. Вы можете почувствовать натяжение ремня пальцами. После регулировки натяжения ремня снова затяните три винта двигателя, чтобы закрепить двигатель и окончательно отрегулировать натяжение ремня. Затем подключите кабели двигателя к плате управления рамы индукционного хотэнда. Установите защитную крышку платы управления и закрепите ее четырьмя винтами с помощью отвертки H2.0.
Шаг 2: Установите узел стойки индукционного хотэнда Подробные шаги по замене см. в вики: Руководство по замене узла стойки индукционного хотэнда

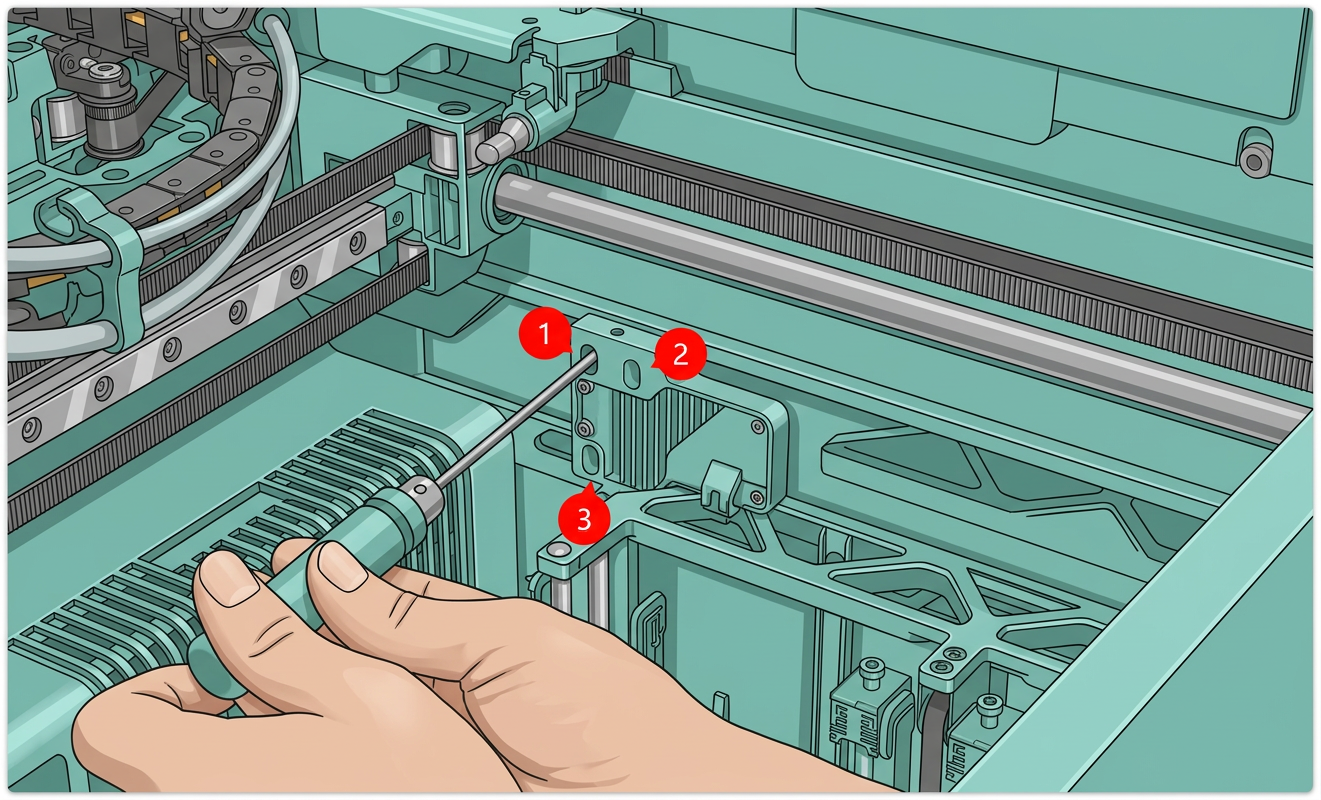

Шаг 3: Установите привод фиксатора индукционного хотэнда При затягивании винтов будьте осторожны, чтобы не защемить кабели, так как чрезмерное давление может нарушить связь. Подробные шаги по замене см. в вики: Руководство по замене привода фиксатора индукционного хотэнда.
Калибровка узла стойки индукционного хотэнда После повторной установки узла хотэнда незамедлительно выполните процедуру калибровки для обеспечения точности печати. Шаги следующие: - На экране принтера нажмите «Настройки» на левой боковой панели → откройте меню «Калибровка» и выберите «Настройка стойки индукционного хотэнда».
- Нажмите «Пуск», и настройка стойки вихревого хотэнда автоматически выполнит предустановленный процесс инициализации. Устранение неполадок: Если во время инициализации возникает ошибка или сбой, вероятно, отклонение установки узла стойки вихревого хотэнда превышает допустимый допуск. Обратитесь к руководству по калибровке ручного положения стойки вихревого хотэнда H2C для повторной калибровки ручного положения. После завершения вы можете повторить операцию калибровки.
