Руководство по замене сервомотора для серии H2

Руководство по замене сервомотора для серии H2Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.

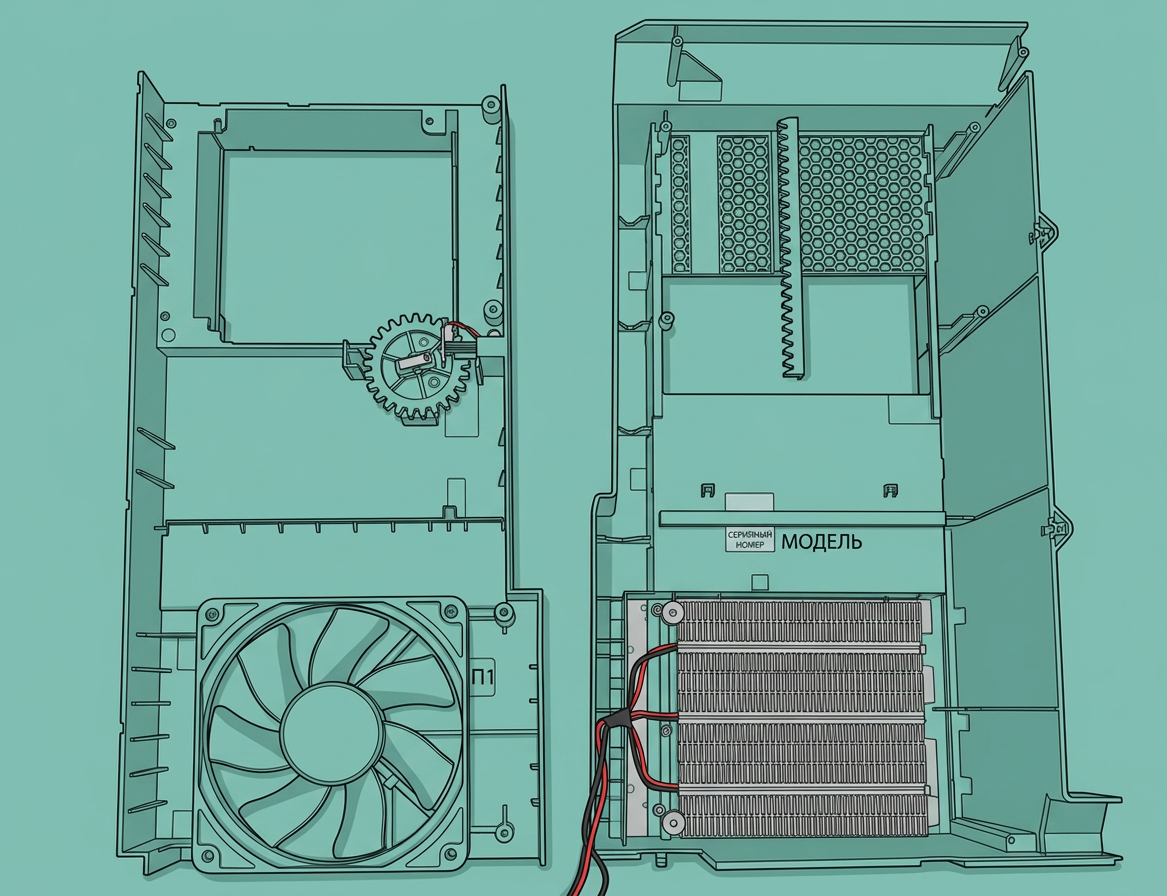

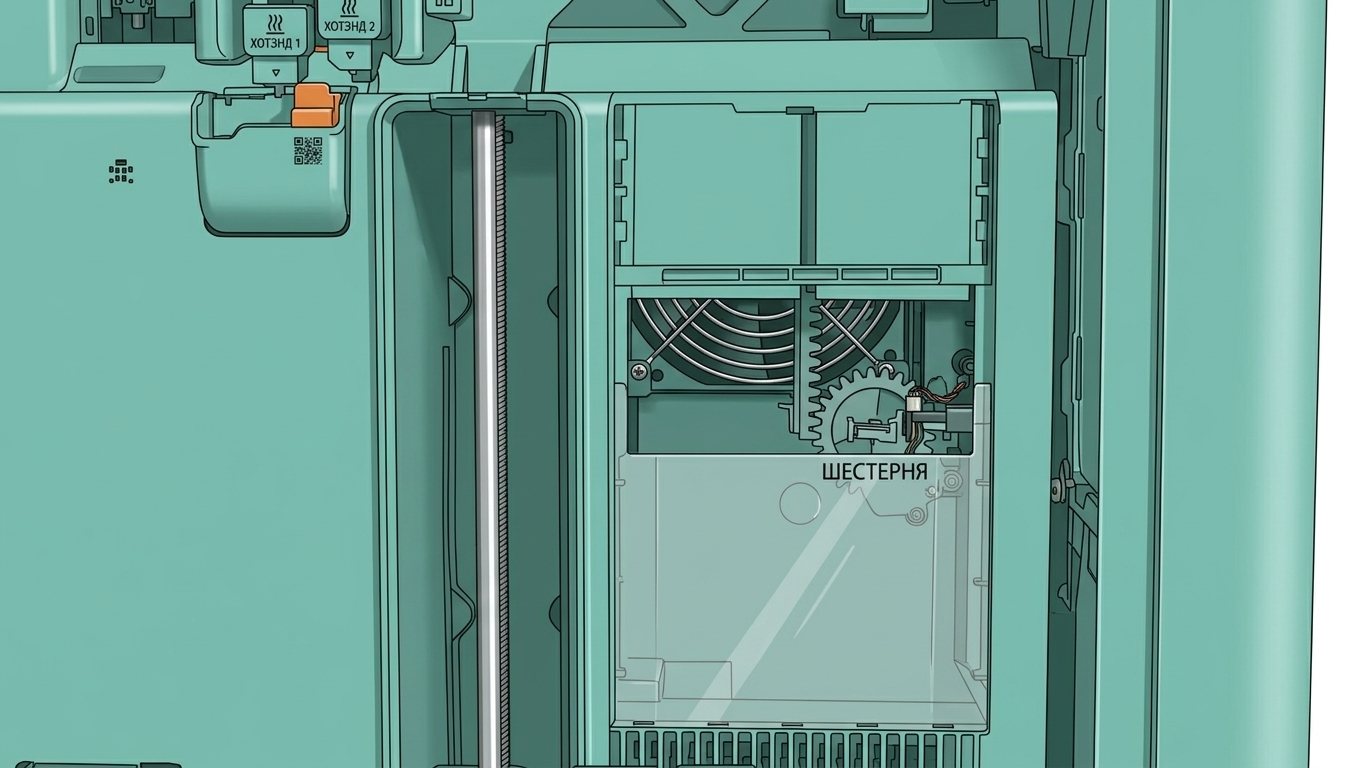

Замена сервомотора для H2D Сервомотор является одним из ключевых исполнительных механизмов H2D, в основном используемым для привода действий открытия/закрытия воздушного фильтра и вытяжки камеры. Получая сигналы от платы MC, сервомотор достигает точного углового позиционирования, обеспечивая точную работу как заслонки переключателя фильтра, так и вытяжки камеры для эффективного управления воздушным потоком и вытяжкой. Сервомотор заслонки переключателя фильтра Сервомотор вытяжки камеры Если ваша запасная часть представляет собой верхнюю внутреннюю правую облицовочную панель в сборе, вы можете извлечь новый сервомотор из нее для индивидуальной замены. Сервомотор расположен на задней стороне внутренней правой облицовочной панели.

Применимые модели принтеров Bambu Lab H2D

Когда заменять Замена необходима при неисправности или отказе сервомотора, например, когда заслонка переключателя фильтра или вытяжка не открываются/закрываются должным образом, работают вяло/нестабильно или полностью перестают реагировать на управляющие сигналы.

Необходимые инструменты и материалы Шестигранный ключ H2.0 - Шестигранный ключ H1.5 - 25 минут

Предупреждение о безопасности ВАЖНО! Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по следованию этому руководству, откройте новый тикет на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

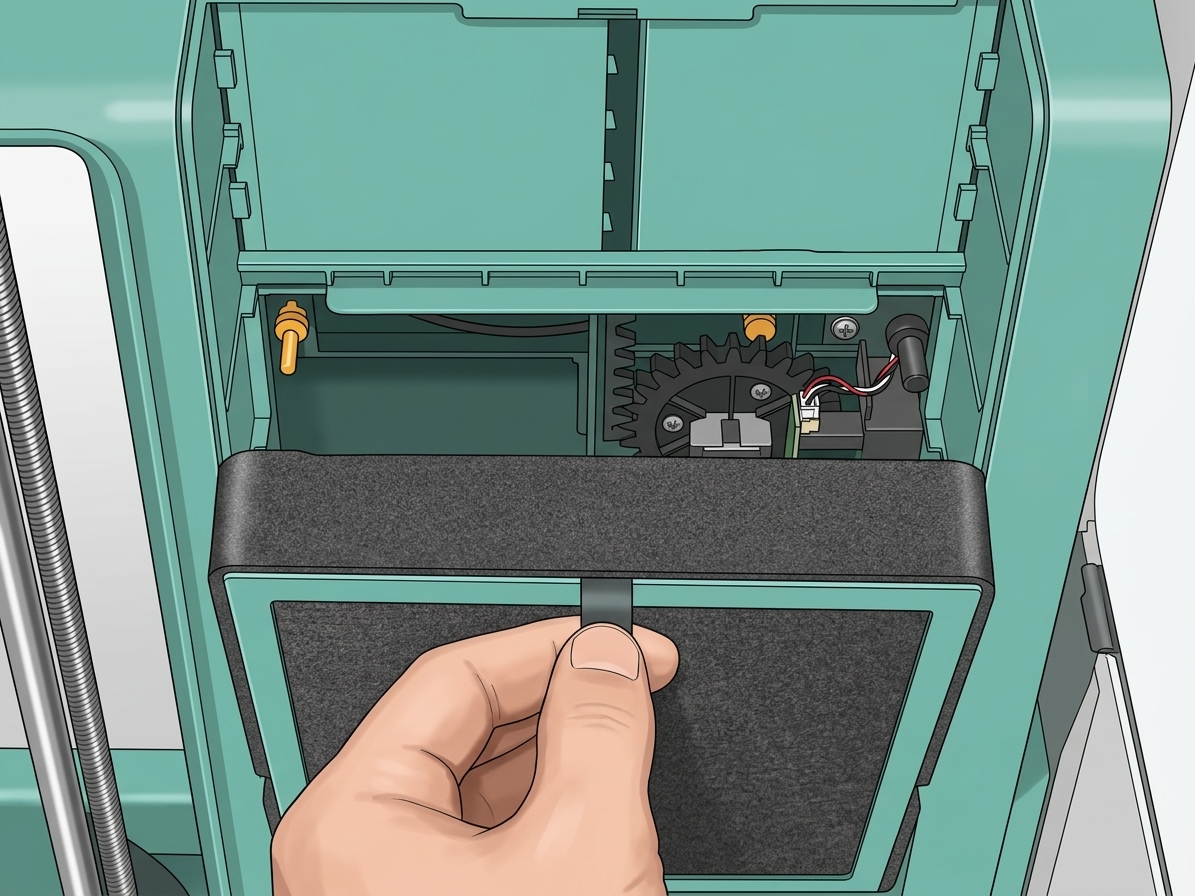

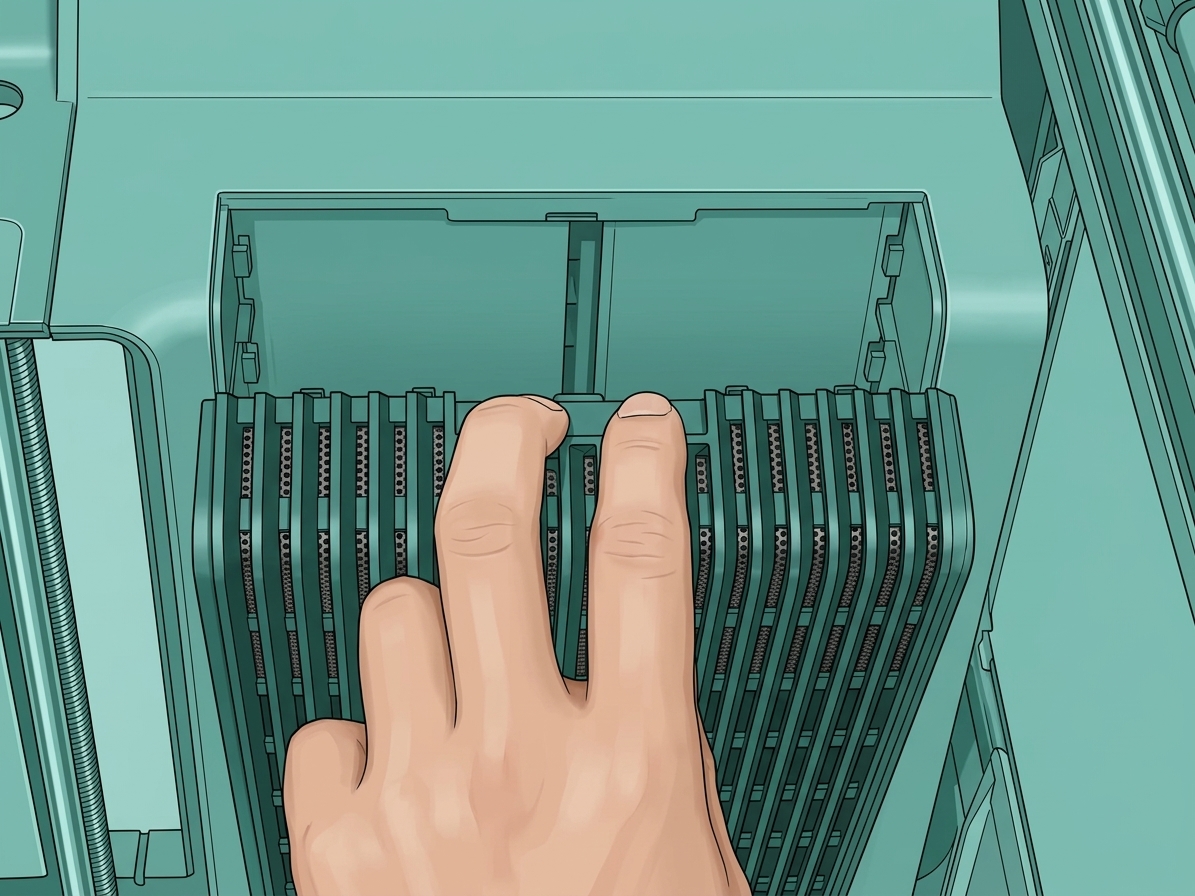

2. Снять магниты шестерни Используйте шестигранный ключ H1.5 для снятия магнитов из канавки шестерни.Будьте предельно осторожны, чтобы магниты не упали в корпус. Если заслонка переключателя фильтра остается в нижнем положении после снятия воздушного фильтра, вручную медленно поднимите ее в верхнее положение.

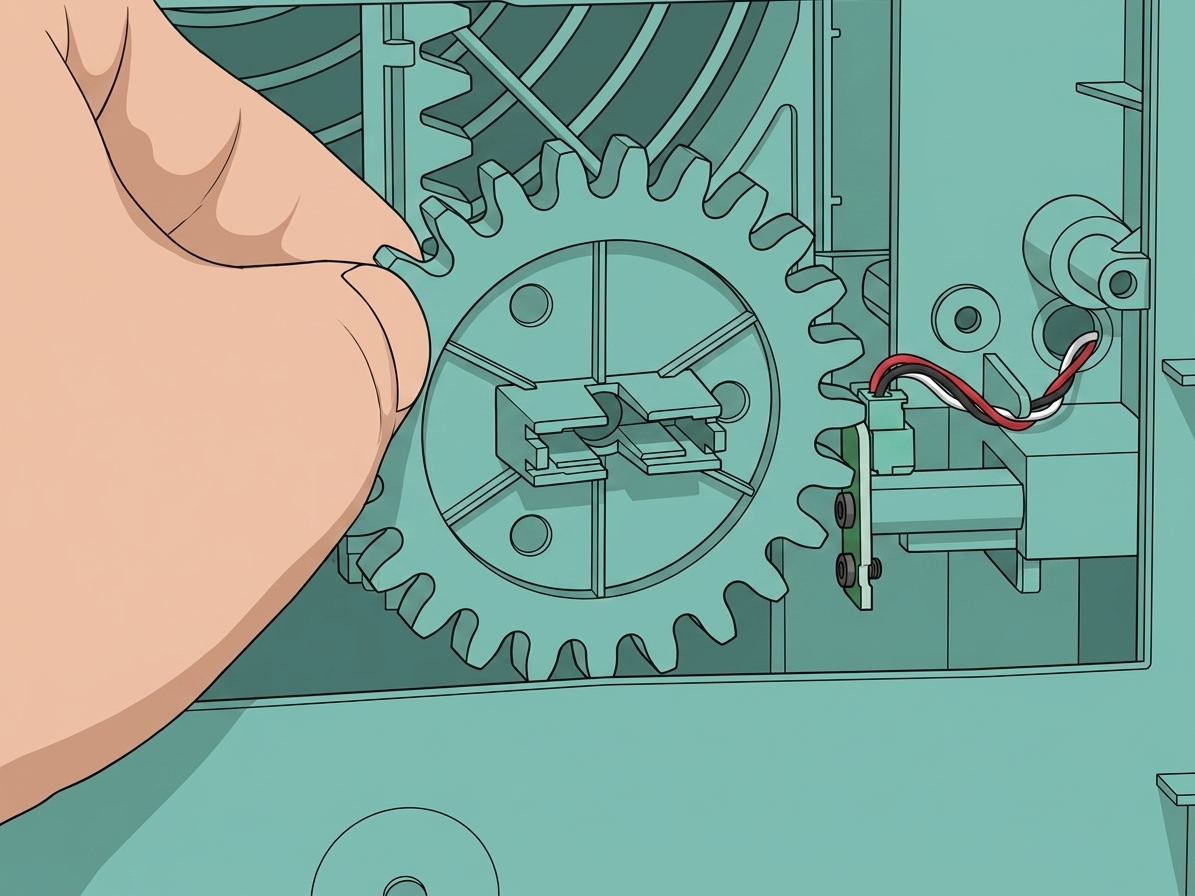

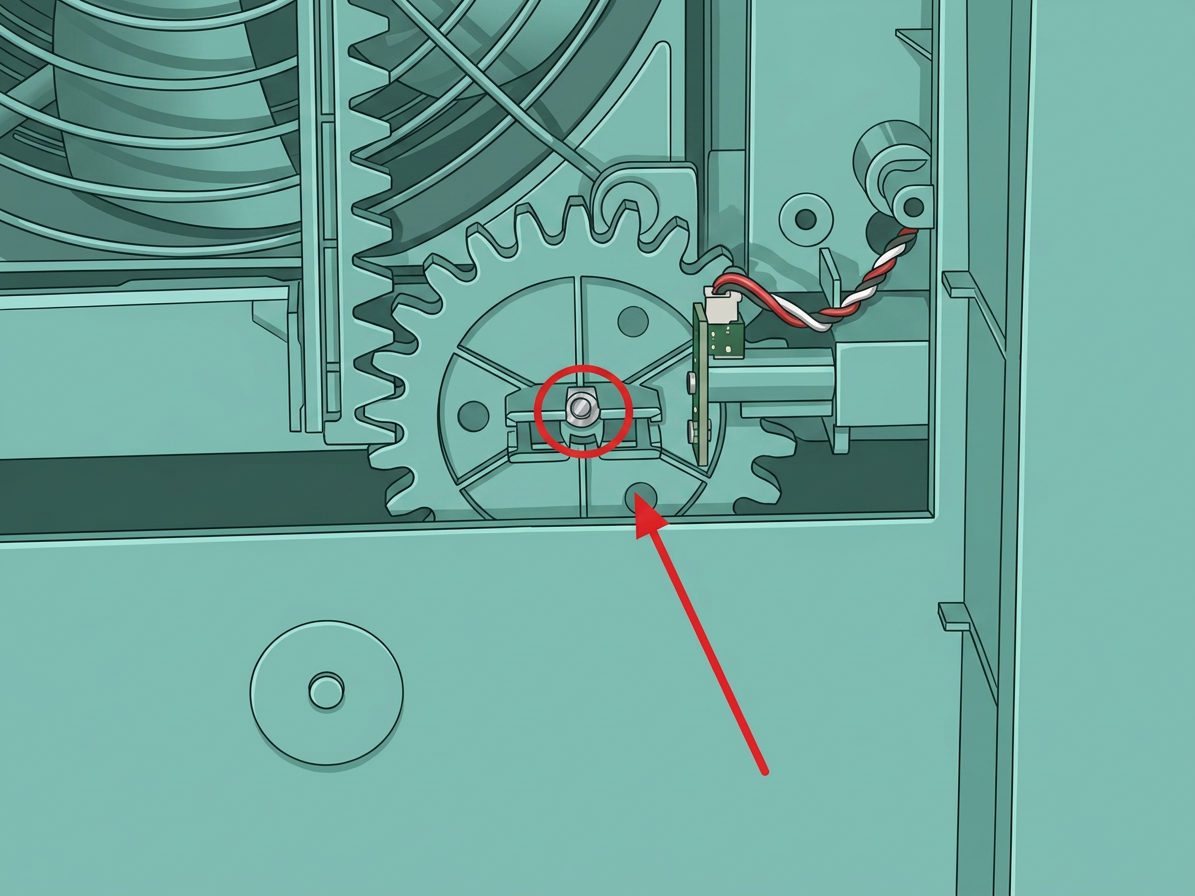

3. Снять шестерню Ослабьте фиксирующий винт, крепящий шестерню к валу сервомотора. Чтобы винты не упали в корпус во время снятия, используйте магнит для медленного извлечения, избегая хлопот с извлечением мелких деталей. После снятия фиксирующих винтов шестерни и вала сервомотора снимите шестерню.

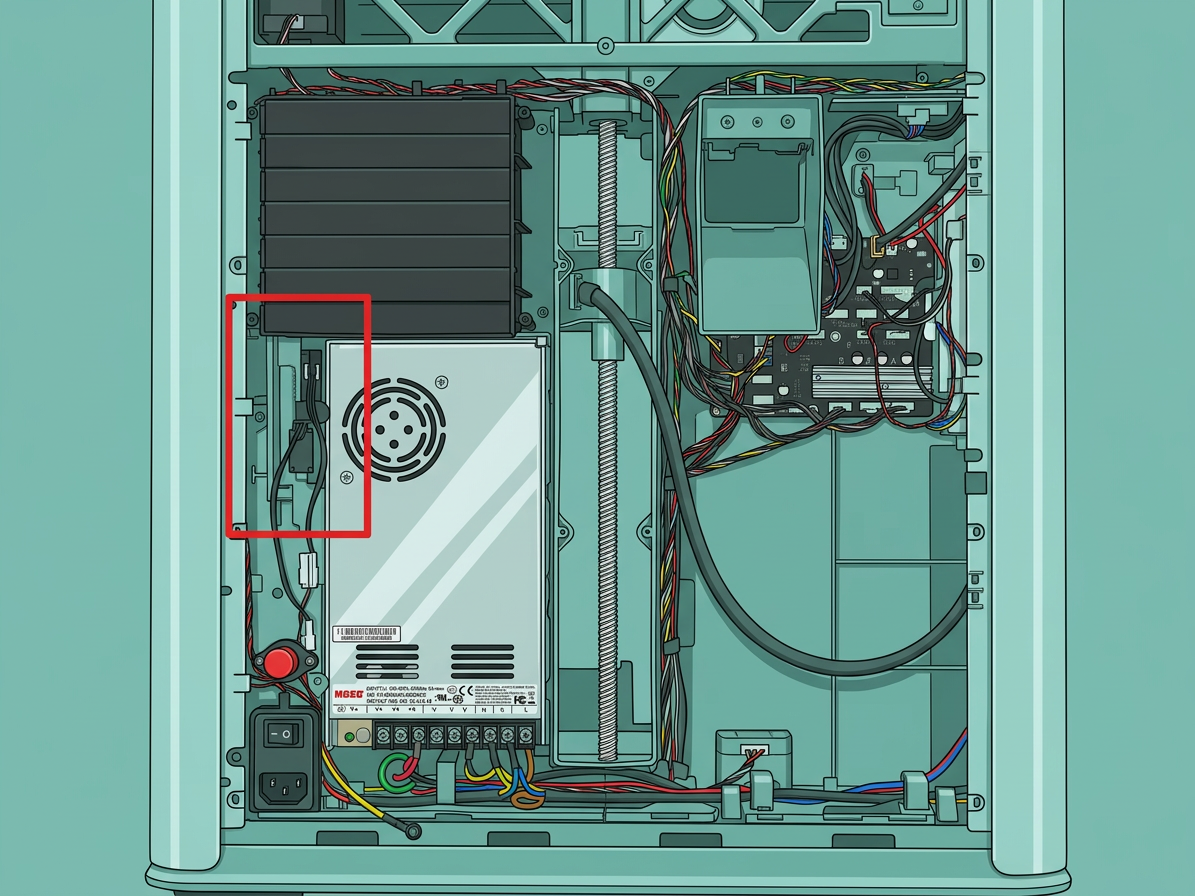

4. Снять заднюю панель Поскольку сервомотор заслонки переключателя фильтра установлен внутри камеры, для его снятия и установки требуется снятие задней панели принтера. Далее вам нужно перейти к задней части принтера. Вы можете обратиться к этому руководству для снятия задней панели принтера. Сервомотор заслонки переключателя фильтра расположен в верхнем левом углу внутреннего блока питания и ниже вытяжки камеры.

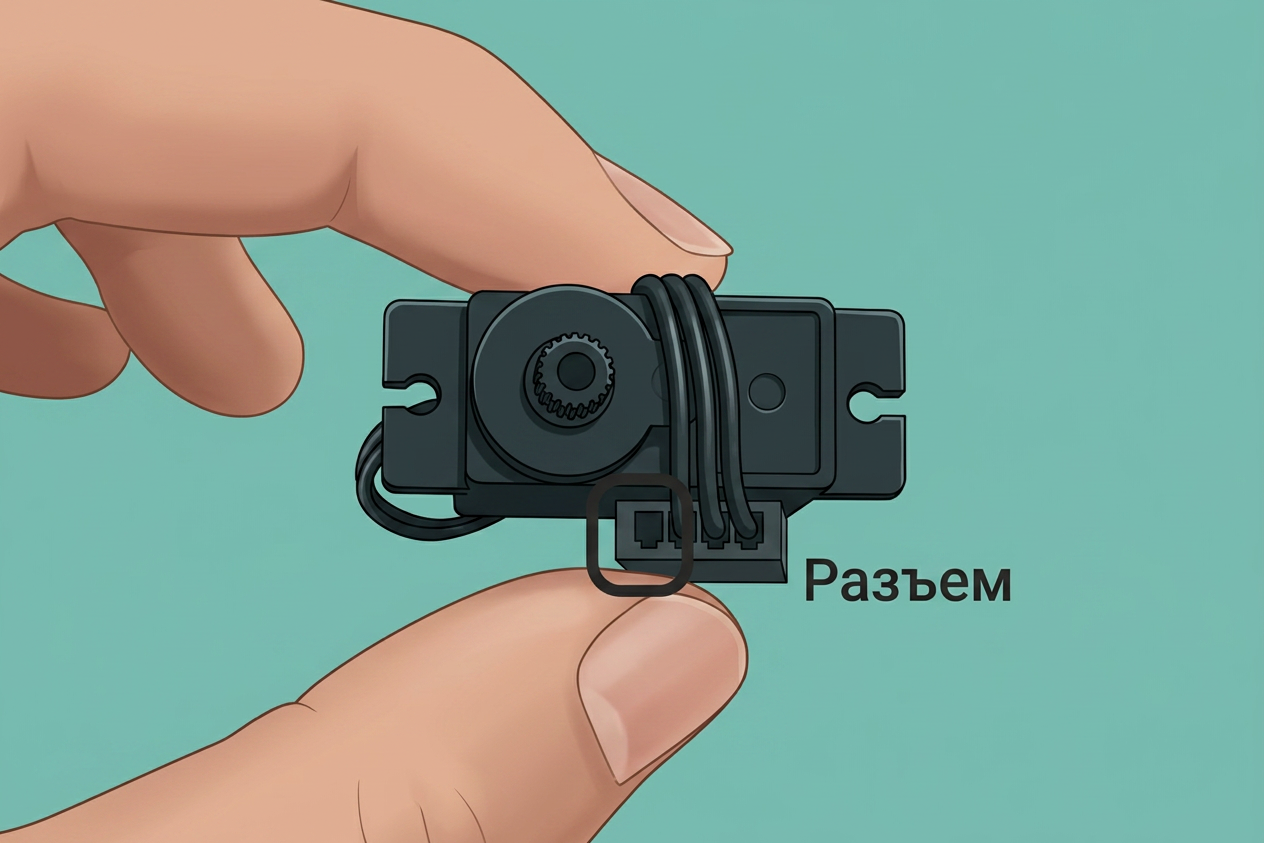

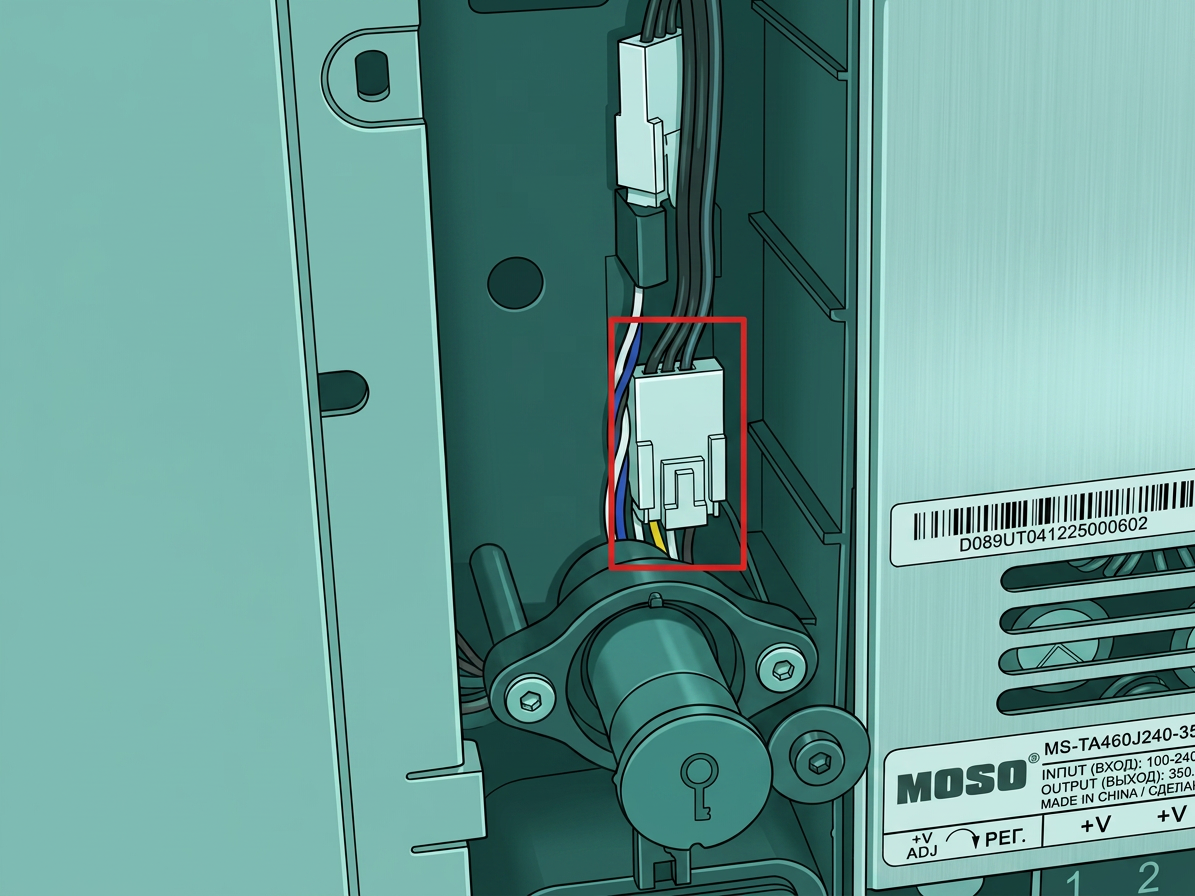

5. Снять сервомотор заслонки переключателя фильтра Снимите верхний и нижний фиксирующие винты (BT2-8), затем отсоедините кабель сервомотора. Аналогично, используйте магнит, чтобы предотвратить падение винтов в камеру. Нажмите на фиксатор разъема, чтобы отсоединить кабель сервопривода.

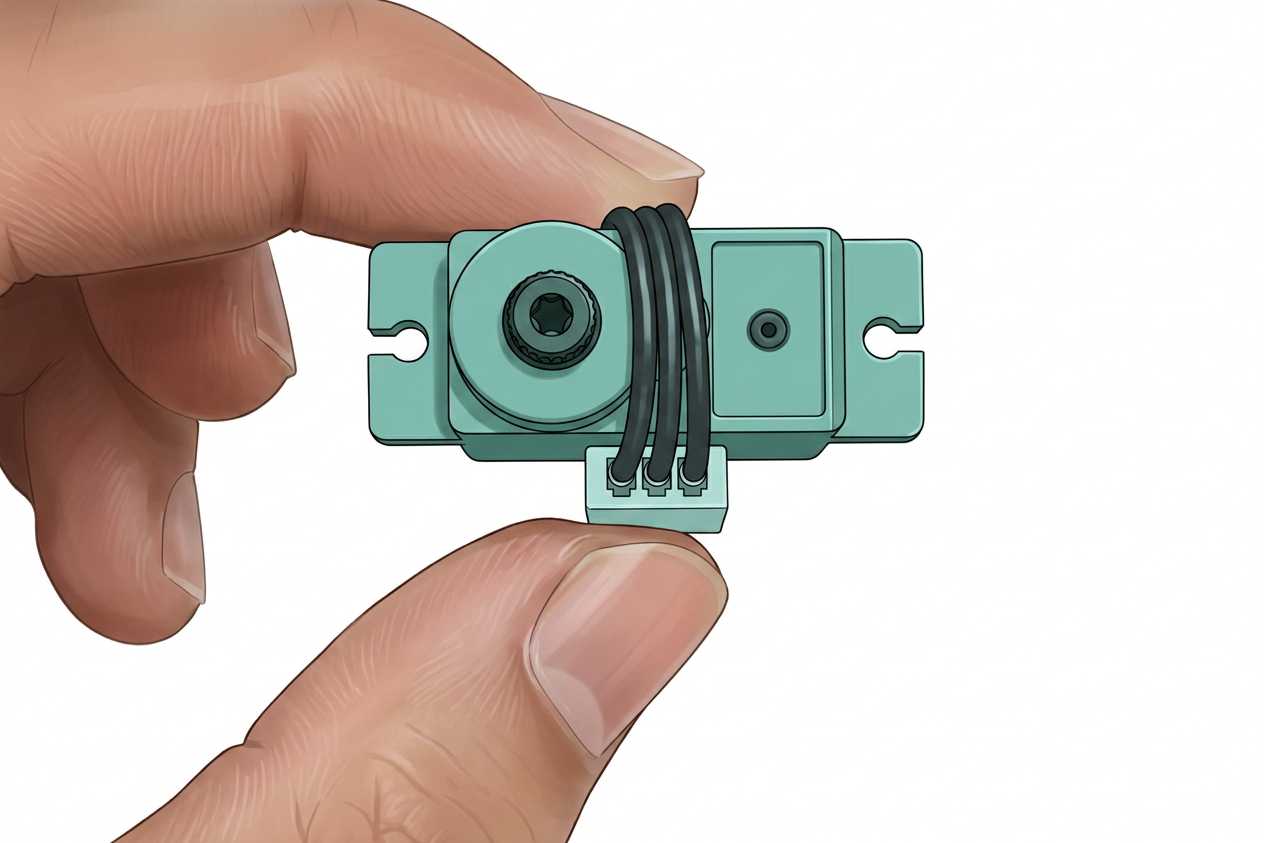

6. Установить новый сервомотор заслонки переключателя фильтра При установке убедитесь, что кабель направлен вверх. Сначала закрепите первый винт без полного затягивания. После установки обоих винтов равномерно затяните их вместе, чтобы обеспечить стабильную установку без смещения. После установки сервомотора подключите его кабель.

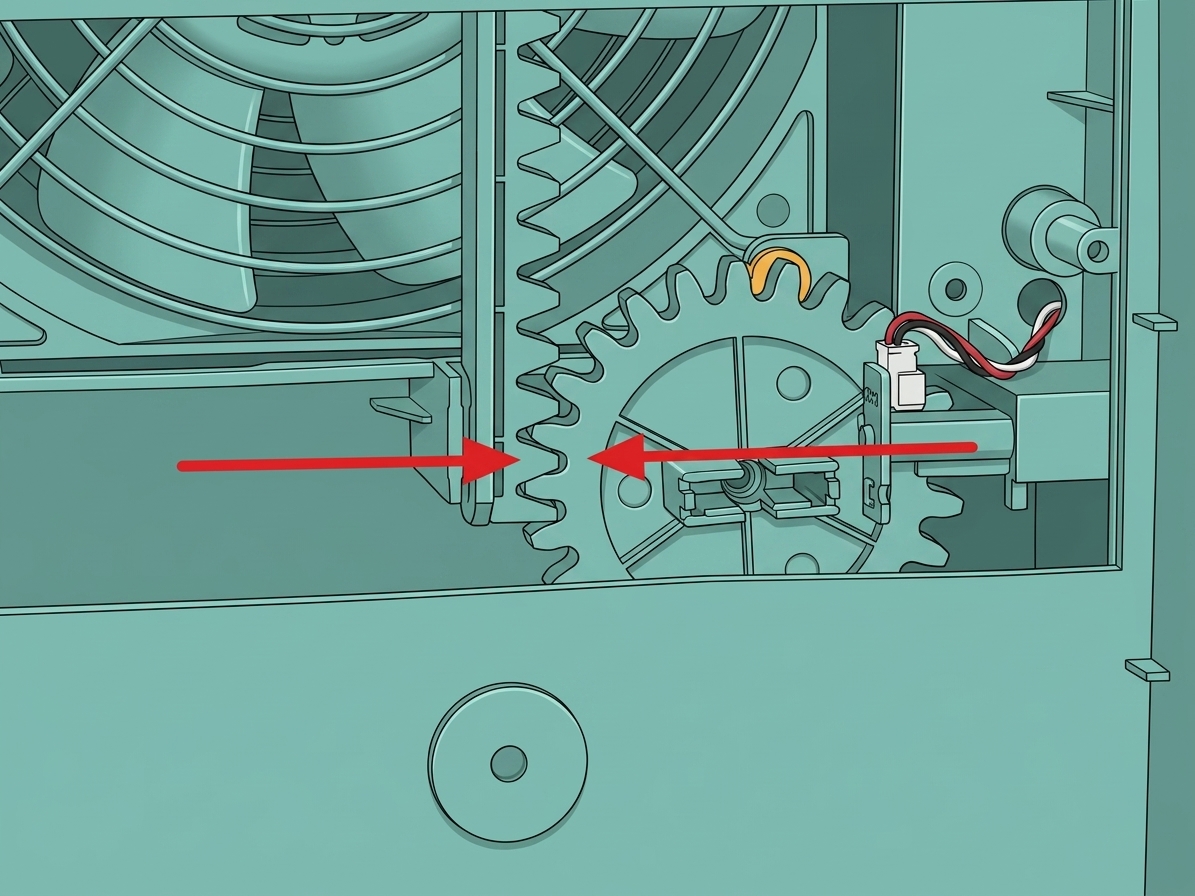

7. Установить шестерню При установке шестерни наденьте ее на выходной вал сервомотора, убедившись, что заслонка переключателя фильтра находится в верхнем положении, чтобы гарантировать правильное начальное совмещение шестерни и сервомотора. После завершения установки шестерни правильное совмещение подтверждается, когда обе поверхности шестерни находятся вровень.

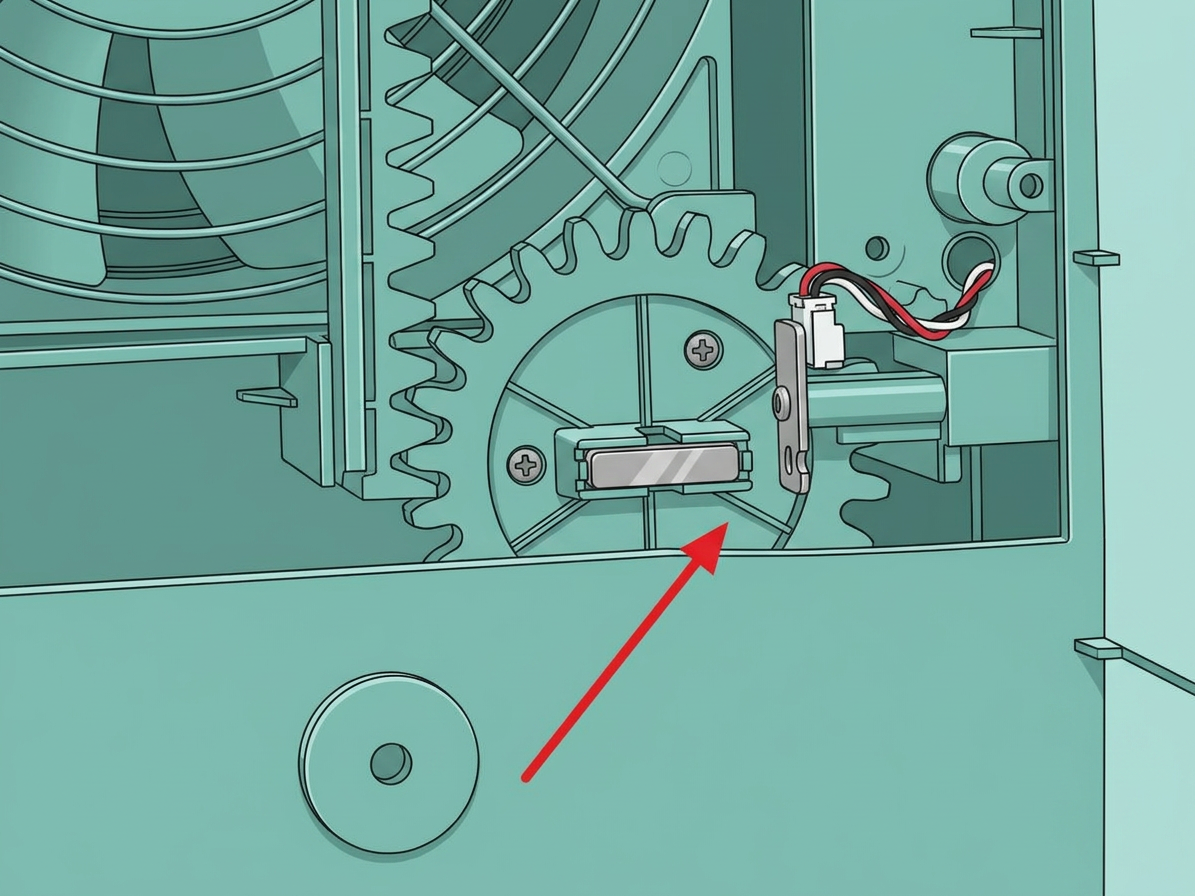

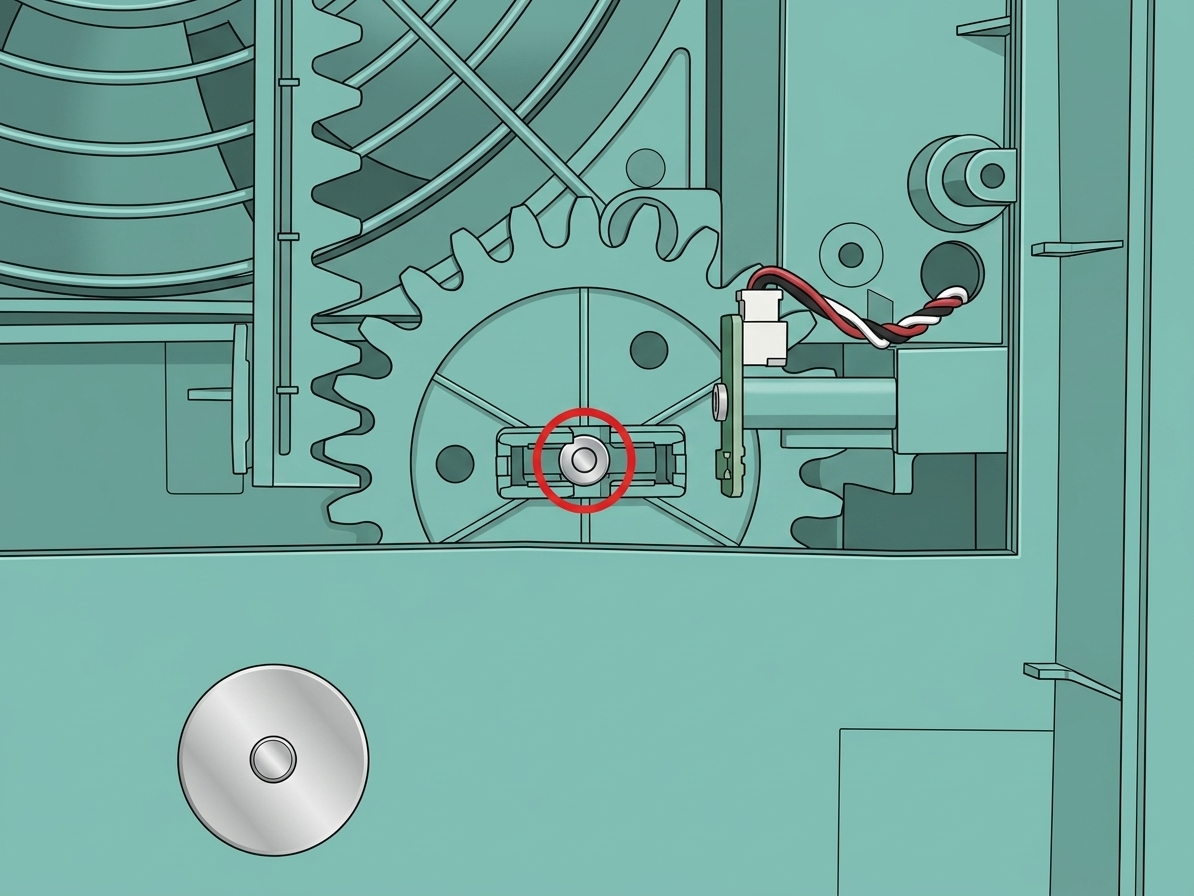

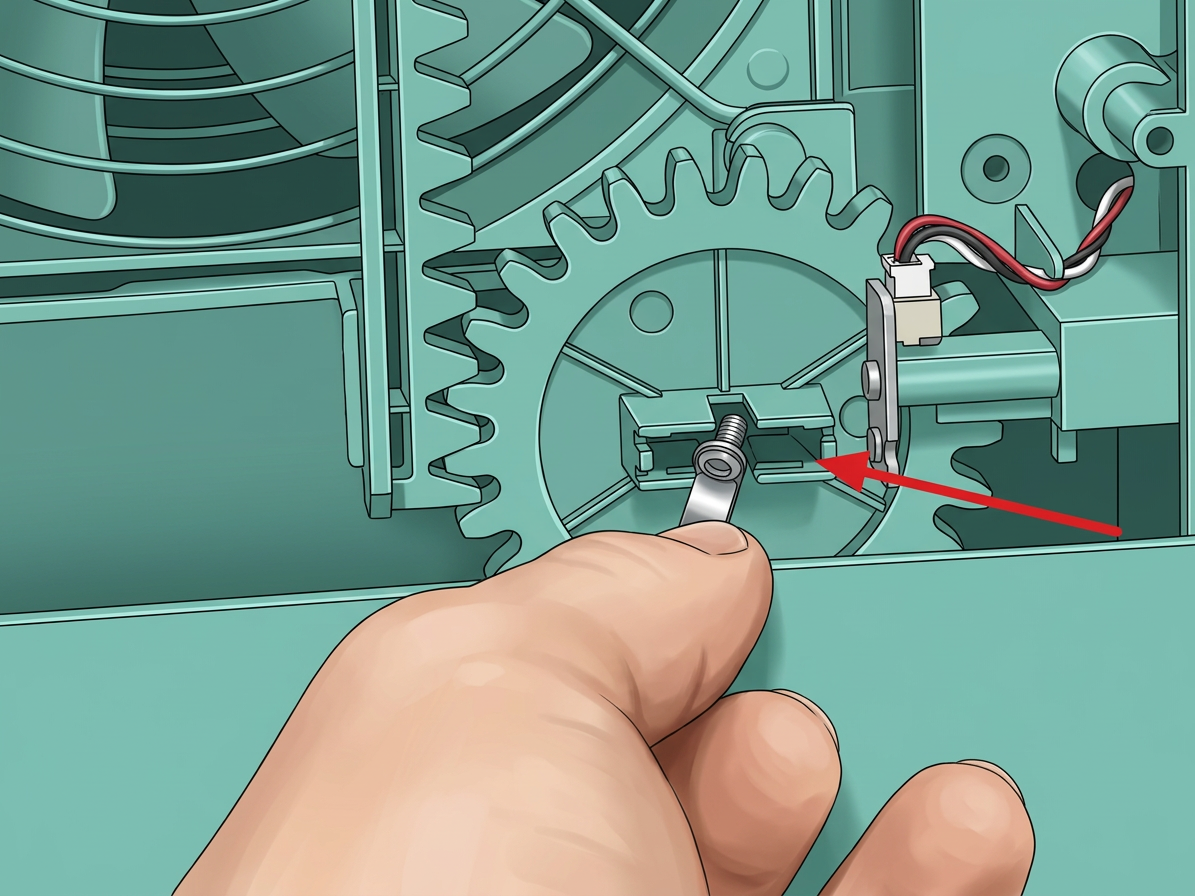

8. Установить винты и магниты Далее установите фиксирующий винт для крепления шестерни к валу сервомотора (избегайте чрезмерного затягивания). После установки убедитесь, что паз для магнита на шестерне остается горизонтальным. При установке магнита точно совместите конец с красной меткой с датчиком Холла (как показано ниже), чтобы обеспечить точное распознавание сигнала и правильную работу системы. Примечание: Магнит должен оставаться горизонтальным, его конец с красной меткой должен быть точно направлен на датчик Холла. Неправильная установка может привести к пропуску шагов сервомотором заслонки переключателя фильтра, что помешает правильному открытию/закрытию заслонки и повлияет на работу системы.

9. Установить заднюю панель После завершения замены сервомотора заслонки переключателя фильтра вы можете установить заднюю панель обратно на принтер. Если вам нужно продолжить замену сервомотора вытяжки камеры, вы можете подождать, пока не закончите замену сервомотора вытяжки камеры, прежде чем устанавливать заднюю панель.

Замена сервомотора вытяжки камеры

1. Снять заднюю панель Поскольку сервомотор вытяжки камеры установлен внутри камеры, для его снятия и установки требуется снятие задней панели принтера. Далее вам нужно перейти к задней части принтера. Вы можете обратиться к этому руководству для снятия задней панели принтера.

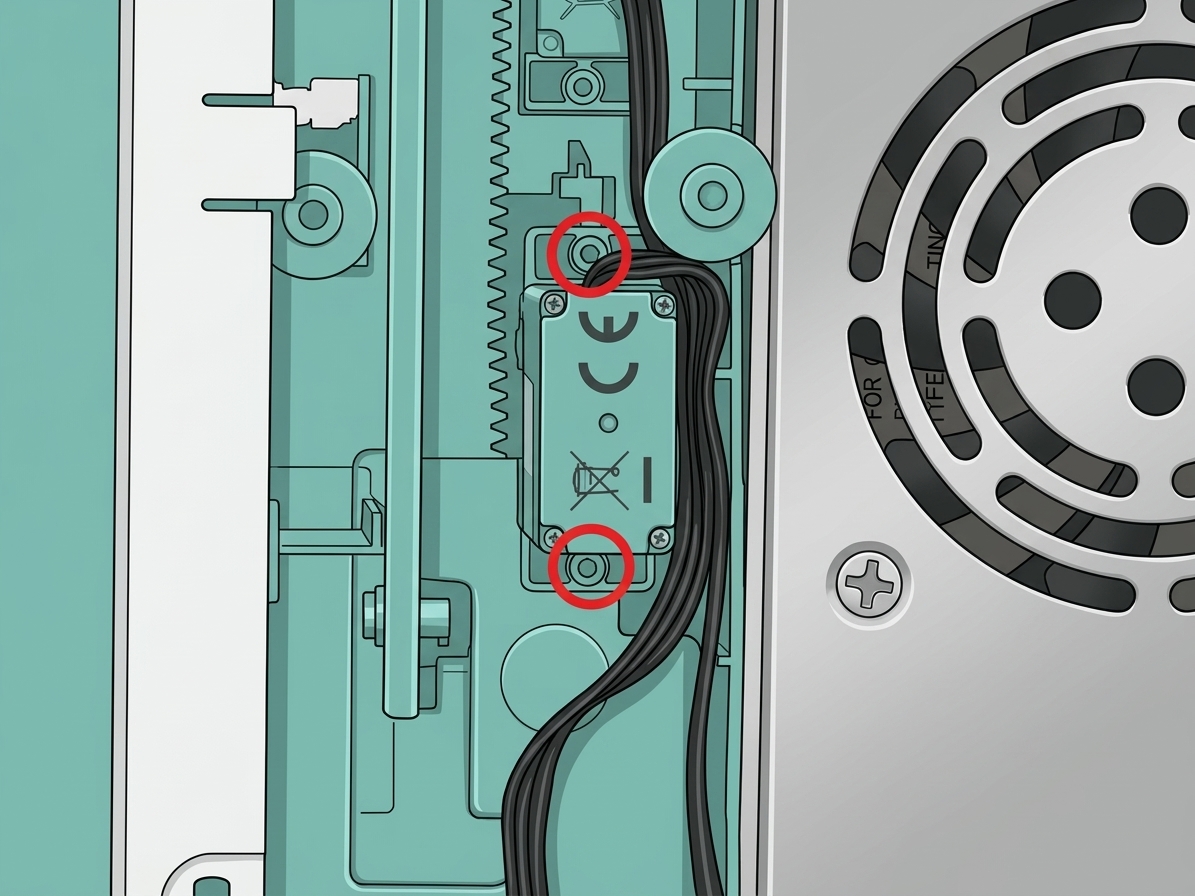

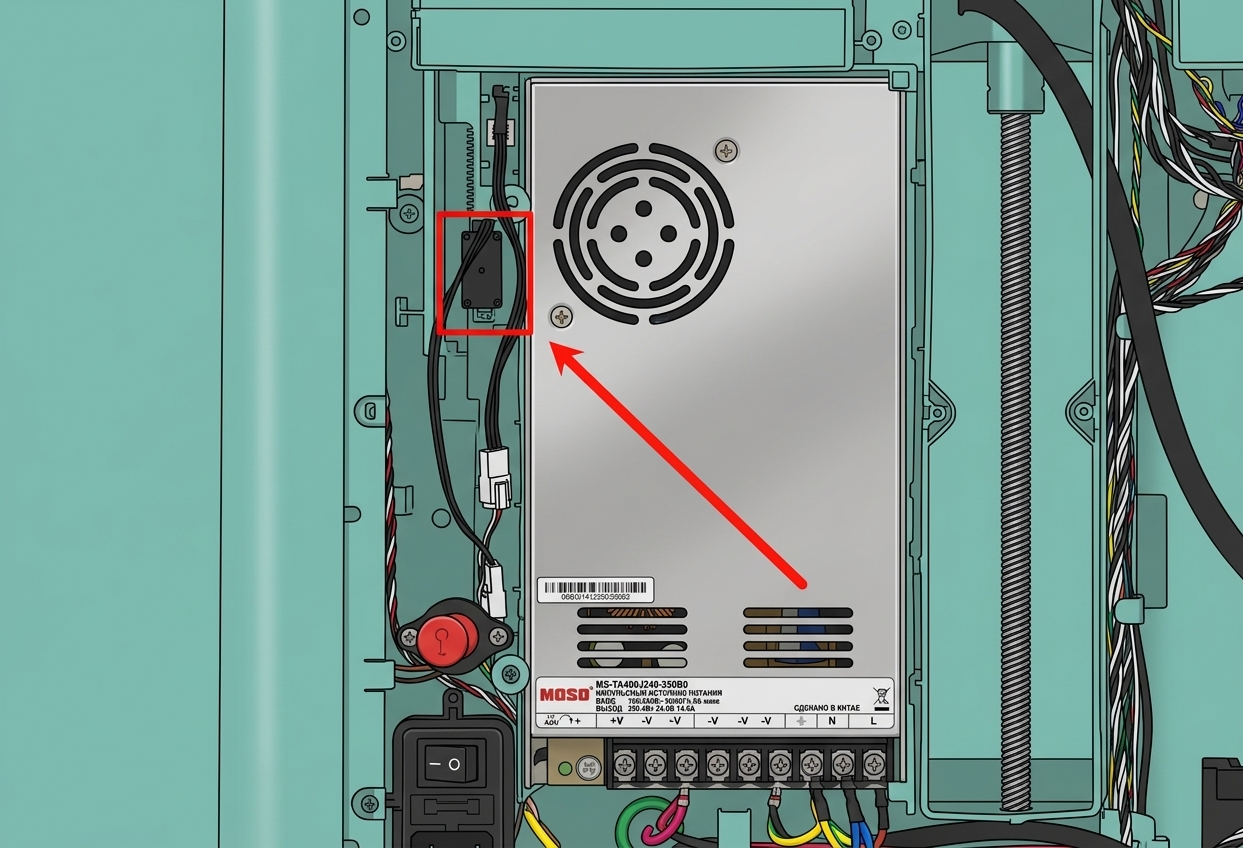

2. Снять сервомотор вытяжки камеры Сервомотор вытяжки камеры расположен слева от внутреннего блока питания и ниже сервомотора заслонки переключателя фильтра. Снимите оба верхних и нижних фиксирующих винта сервомотора.

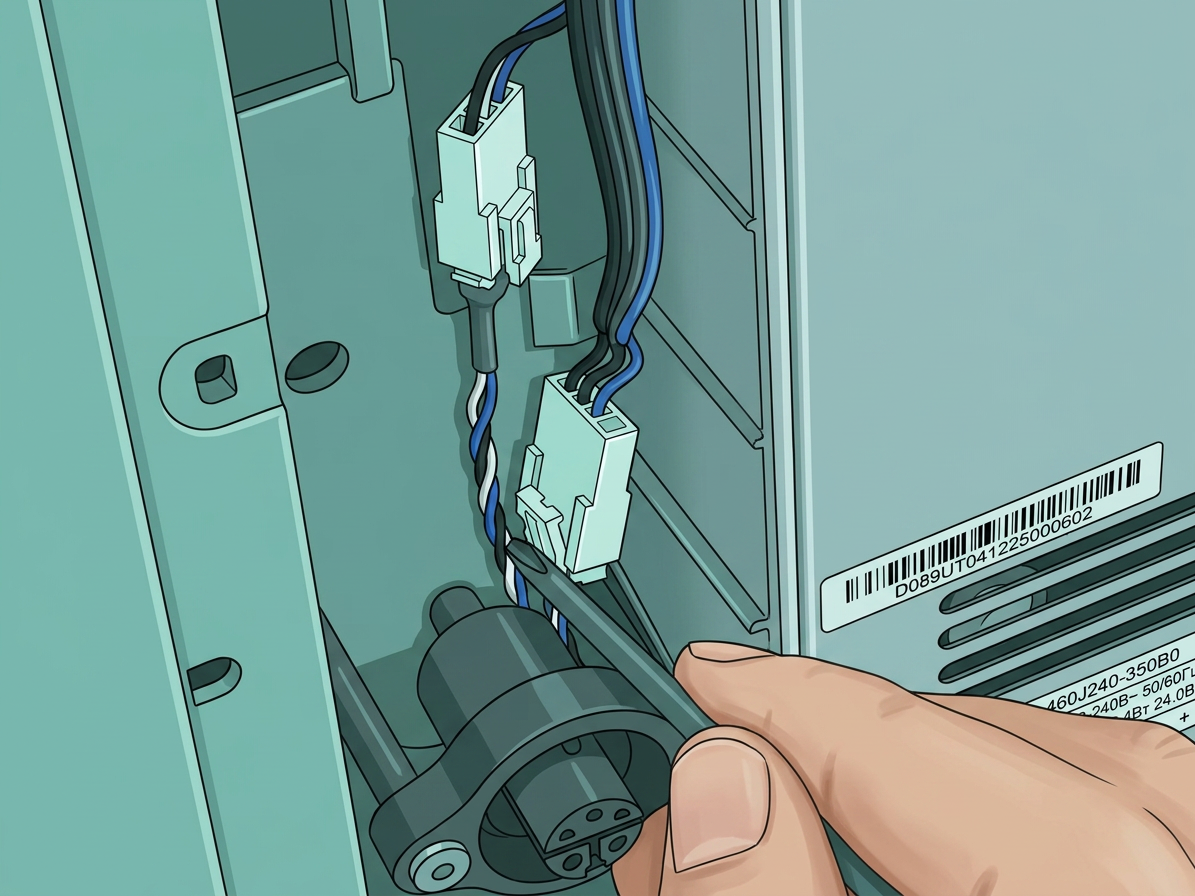

3. Отсоединить кабель и снять сервомотор При отсоединении кабеля нажмите на язычок фиксатора разъема и аккуратно потяните, чтобы не повредить разъем или кабель.

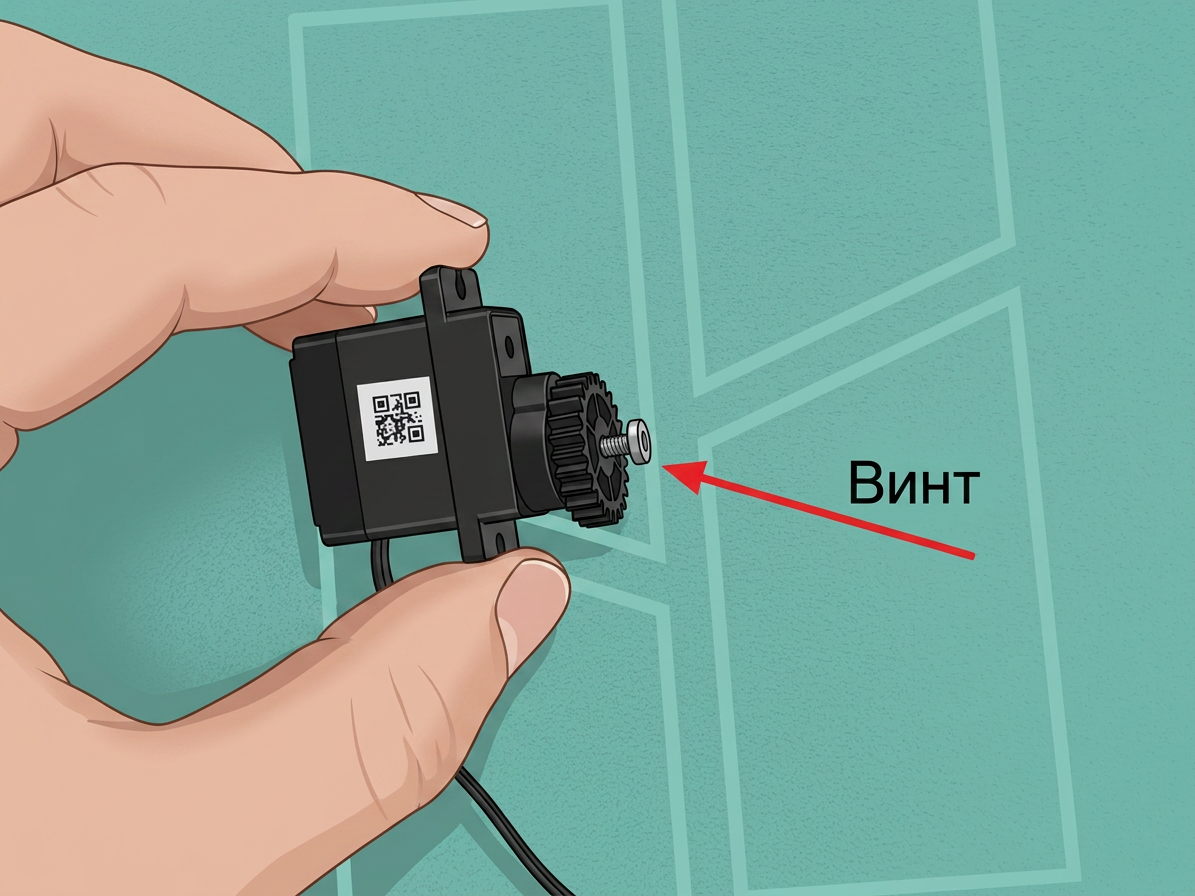

4. Снять шестерню сервомотора После снятия сервомотора сначала снимите фиксирующий винт с вала сервомотора, затем отсоедините шестерню.

5. Установить шестерню на новый сервомотор Установите шестерню на вал нового сервомотора и закрепите ее фиксирующим винтом. Примечание: При затягивании винта применяйте умеренный крутящий момент. Чрезмерное усилие может сорвать резьбу, влияя на стабильность и будущее обслуживание.

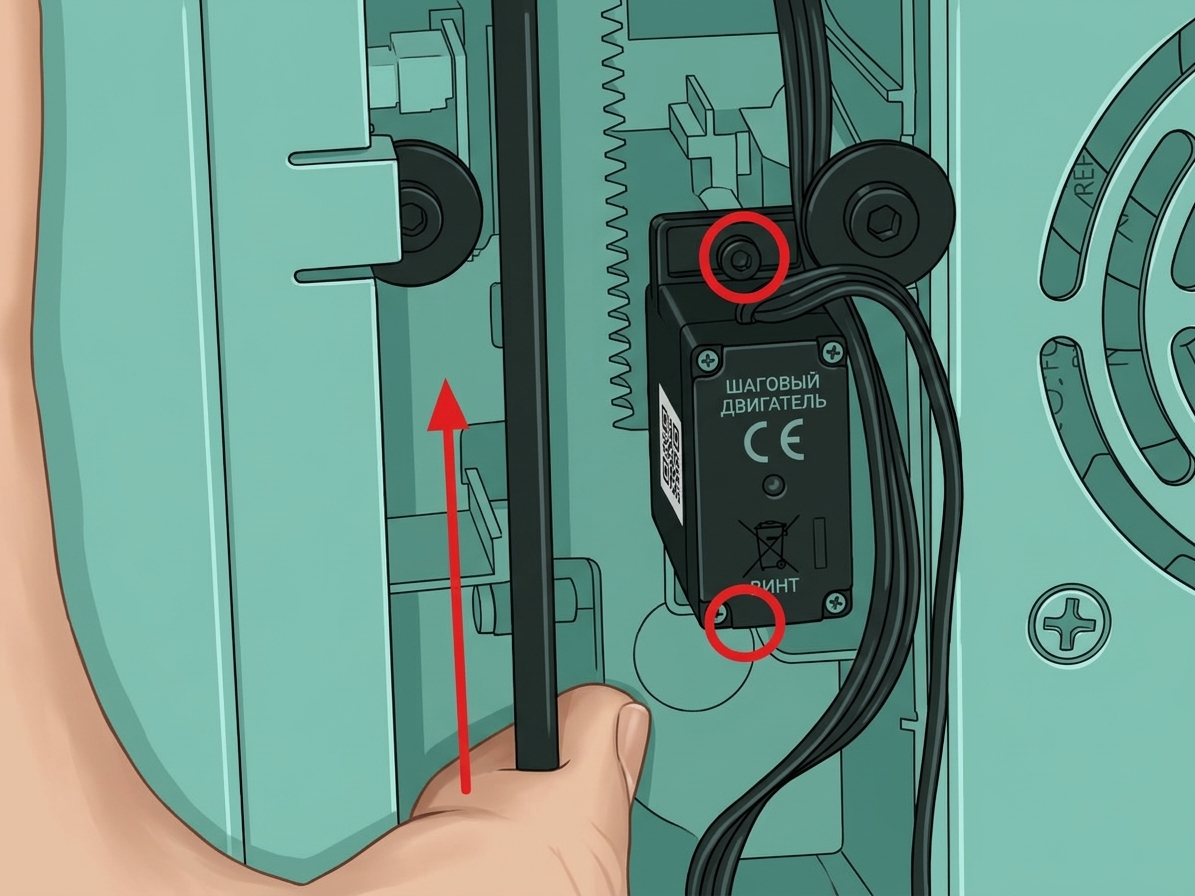

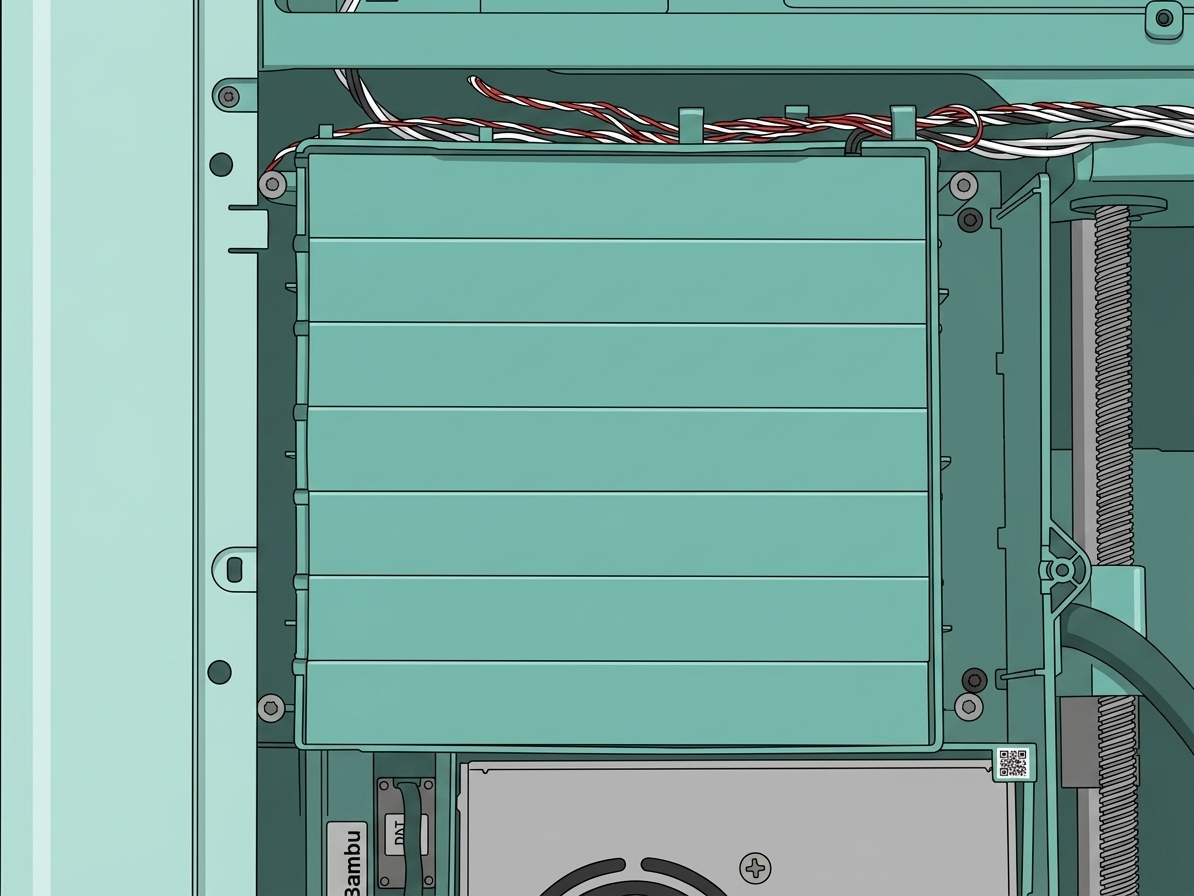

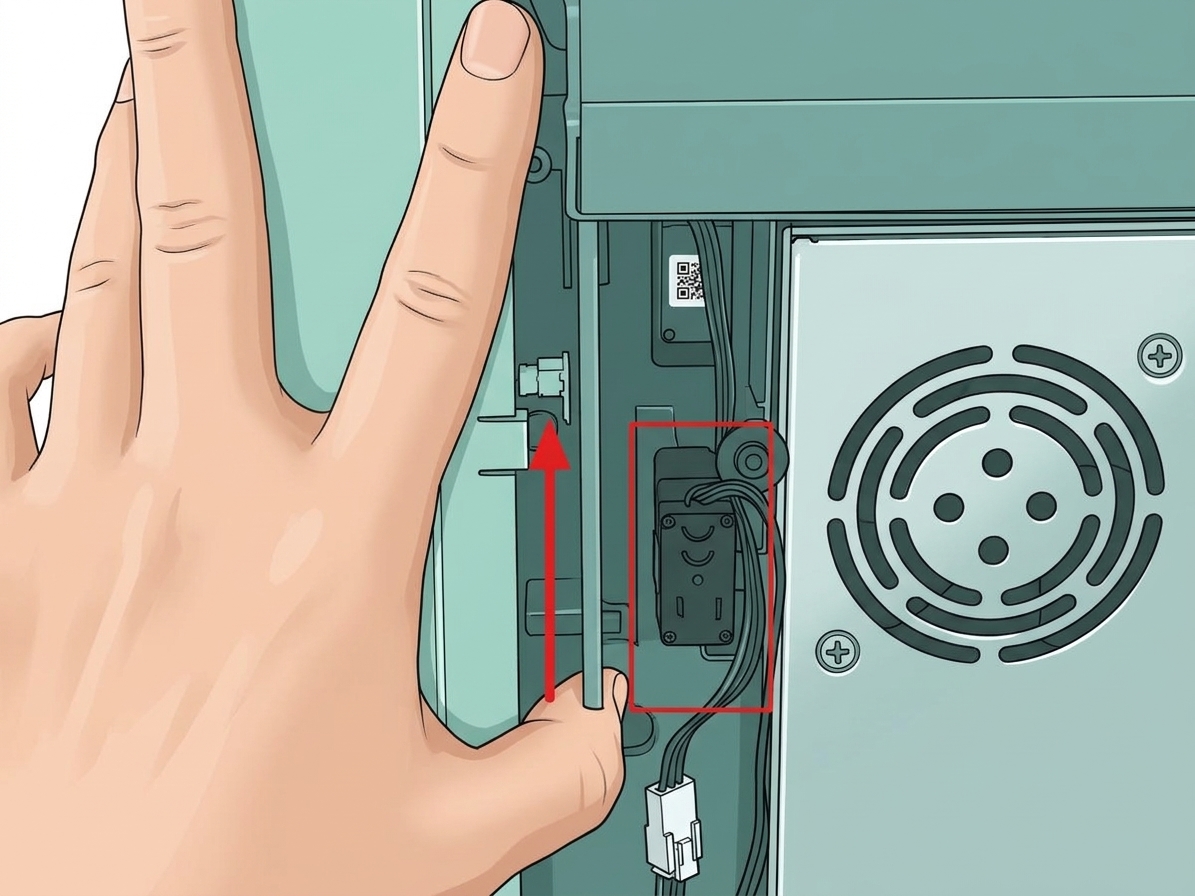

6. Установить сервомотор При установке поднимите активную шестерню вытяжки камеры вверх, убедившись, что вытяжка камеры находится в закрытом положении. Удерживая шестерню на месте, установите фиксирующие винты. Сначала установите оба верхних и нижних винта без полного затягивания. После установки обоих винтов равномерно затяните их вместе, чтобы обеспечить стабильную установку без смещения. Примечание: Убедитесь, что кабель сервомотора направлен вверх, и подтвердите, что вытяжка камеры закрыта. Неправильная установка может привести к пропуску шагов сервомотором, что помешает правильному открытию/закрытию вытяжки камеры.

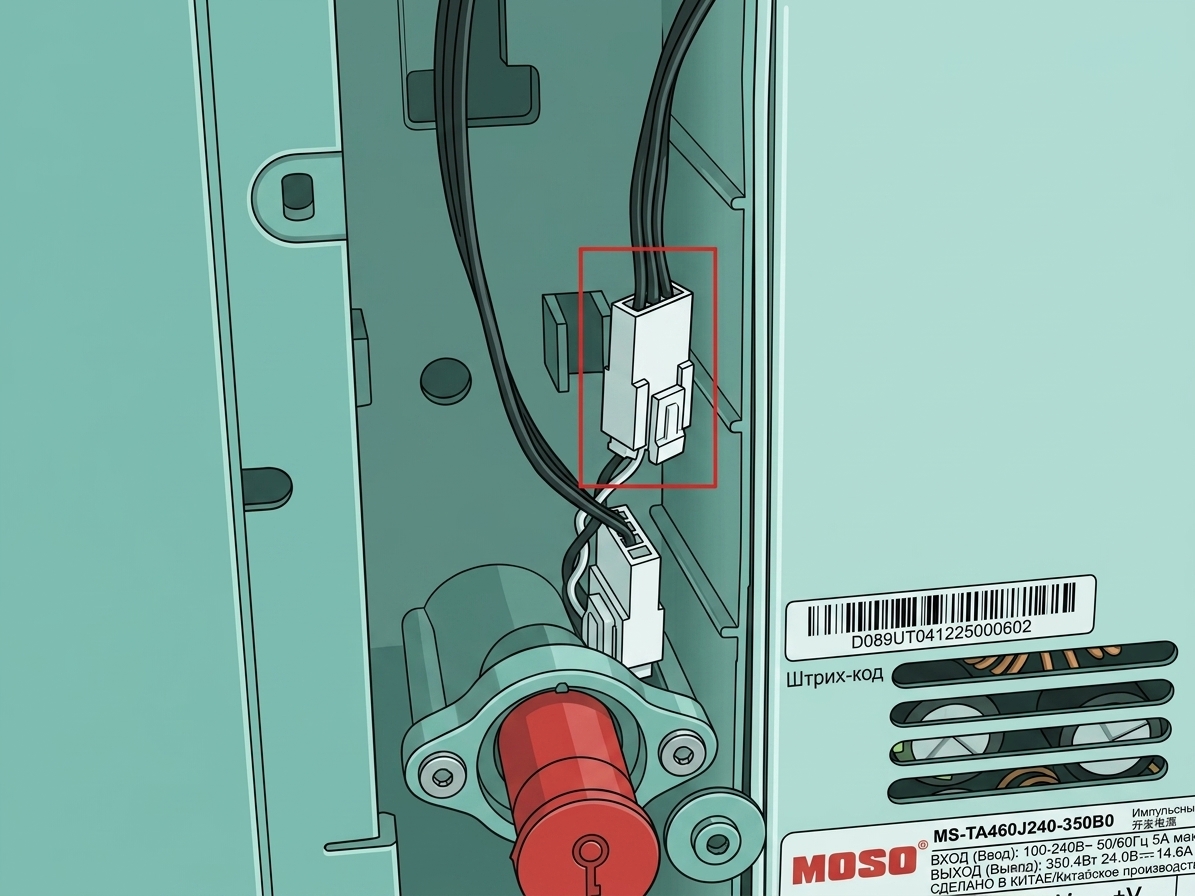

7. Подключить кабель сервомотора Аккуратно вставьте разъем кабеля до щелчка фиксатора.

8. Установить заднюю панель После завершения всех установок рекомендуется пропустить этот шаг и проверить функциональность, чтобы убедиться, что функции сервопривода работают нормально, прежде чем устанавливать заднюю панель принтера. replace-rear-panel

Проверка работоспособности ⚠️Внимание! После замены, если заслонка переключателя фильтра движется ненормально, например: движется только в одном направлении, заедает или сообщает об ошибке, обратитесь к инструкциям по калибровке положения шестерни h2/maintenance/repalce-right-inner-lining#gear-position-calibration.

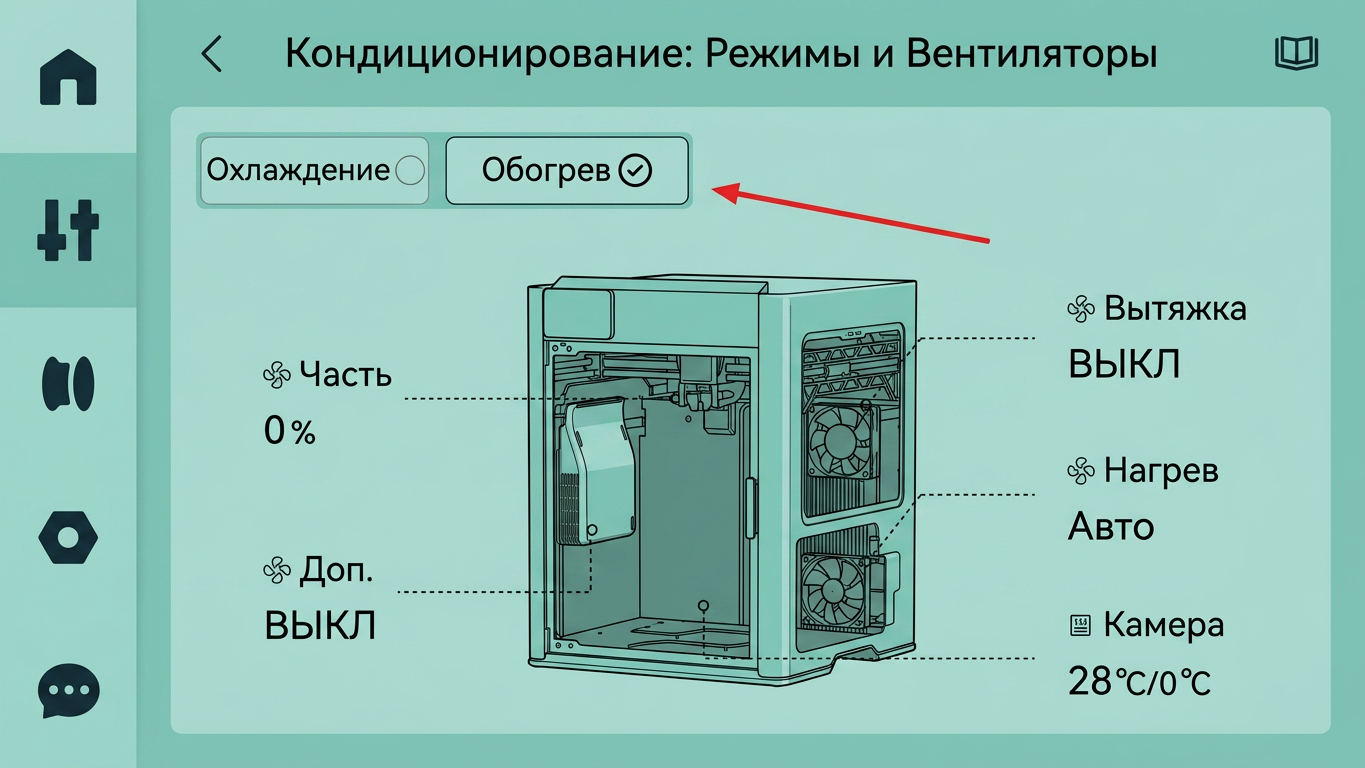

Проверка сервомотора заслонки переключателя фильтра Включите принтер, зайдите в интерфейс управления, выберите Система управления воздушными потоками, затем установите Режим охлаждения на Нагрев. Правильная установка подтверждается при наблюдении нормального движения заслонки переключателя фильтра вверх/вниз. Если заслонка не движется должным образом, обратитесь к шагам 7 и 8 [#step7], чтобы проверить: - Заслонка находилась в верхнем положении во время установки - Магнит остается горизонтальным, его конец с красной меткой направлен на датчик Холла

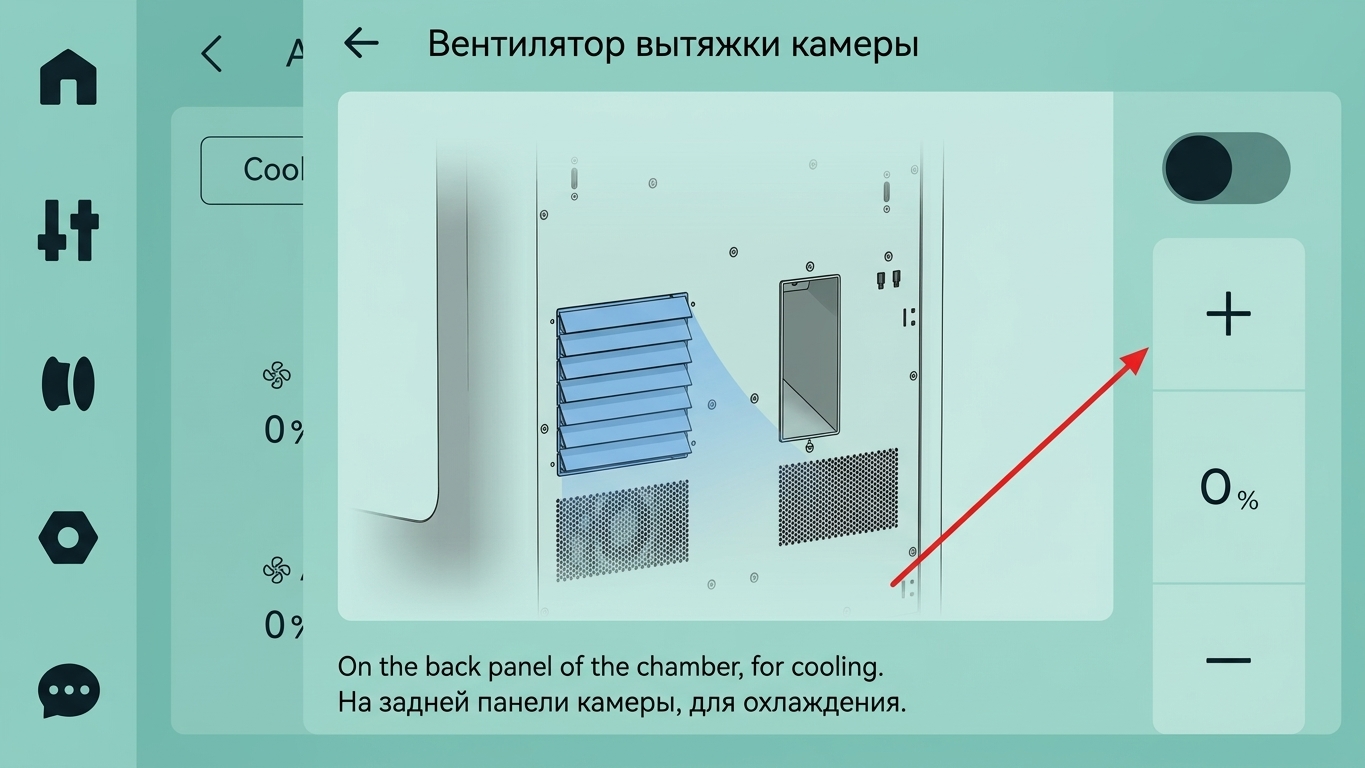

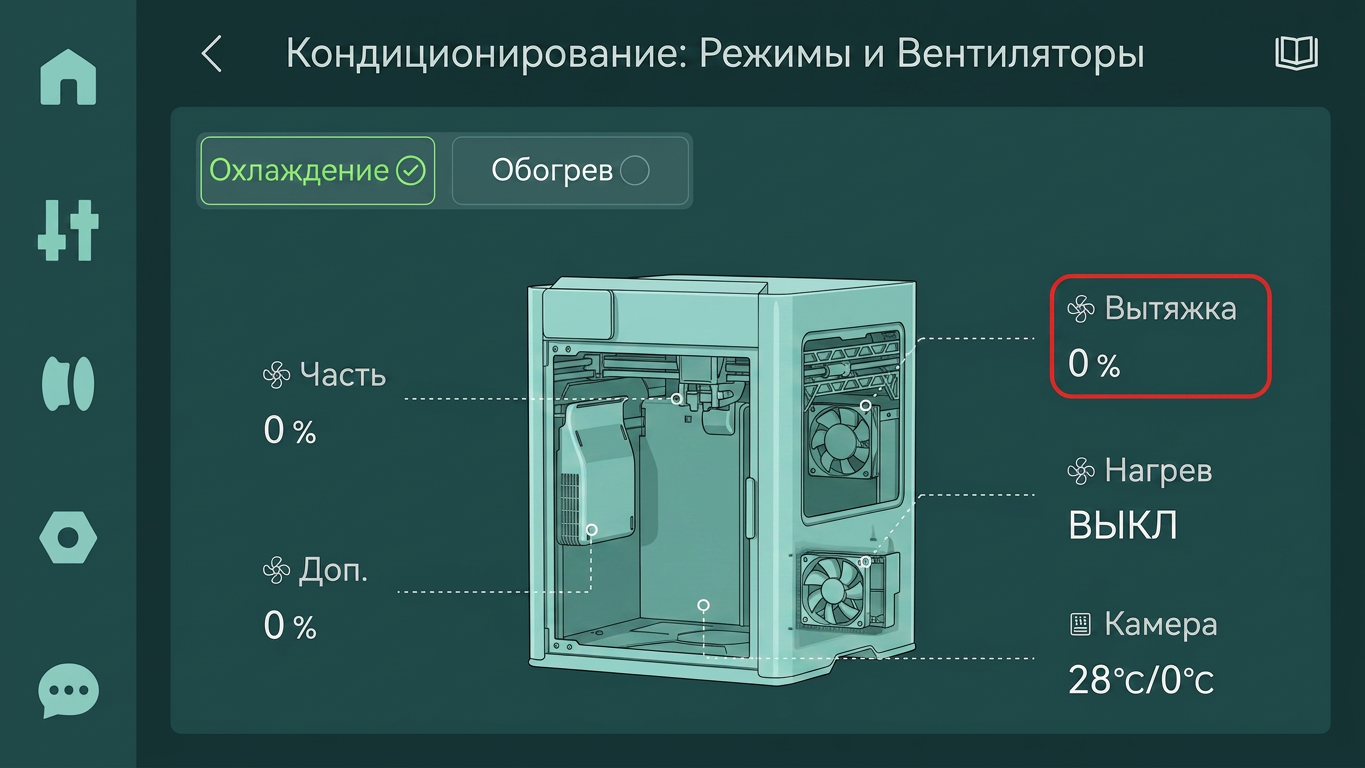

Проверка сервомотора вытяжки камеры Включите принтер, перейдите в Система управления воздушными потоками => Режим охлаждения => Вытяжка. Правильная установка подтверждается при наблюдении нормального открытия/закрытия вытяжки камеры. Если вытяжка камеры не открывается или не закрывается должным образом, обратитесь к шагу 6 [#step6], чтобы проверить следующее: - Вытяжка камеры находилась в полностью закрытом положении во время установки - Шестерня сервомотора правильно входит в зацепление с рейкой вытяжки

Примечания к завершению Мы надеемся, что подробное руководство было полезным и информативным. Если это руководство не решило вашу проблему, пожалуйста, подайте заявку в службу технической поддержки /guides/, мы ответим на ваши вопросы и окажем помощь. Если у вас есть предложения или отзывы по этой Wiki, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
