Замена кабеля от экструдера к плате MCПримечание: На этой странице в качестве примера используется принтер H2D. Шаги замены для H2C абсолютно такие же.

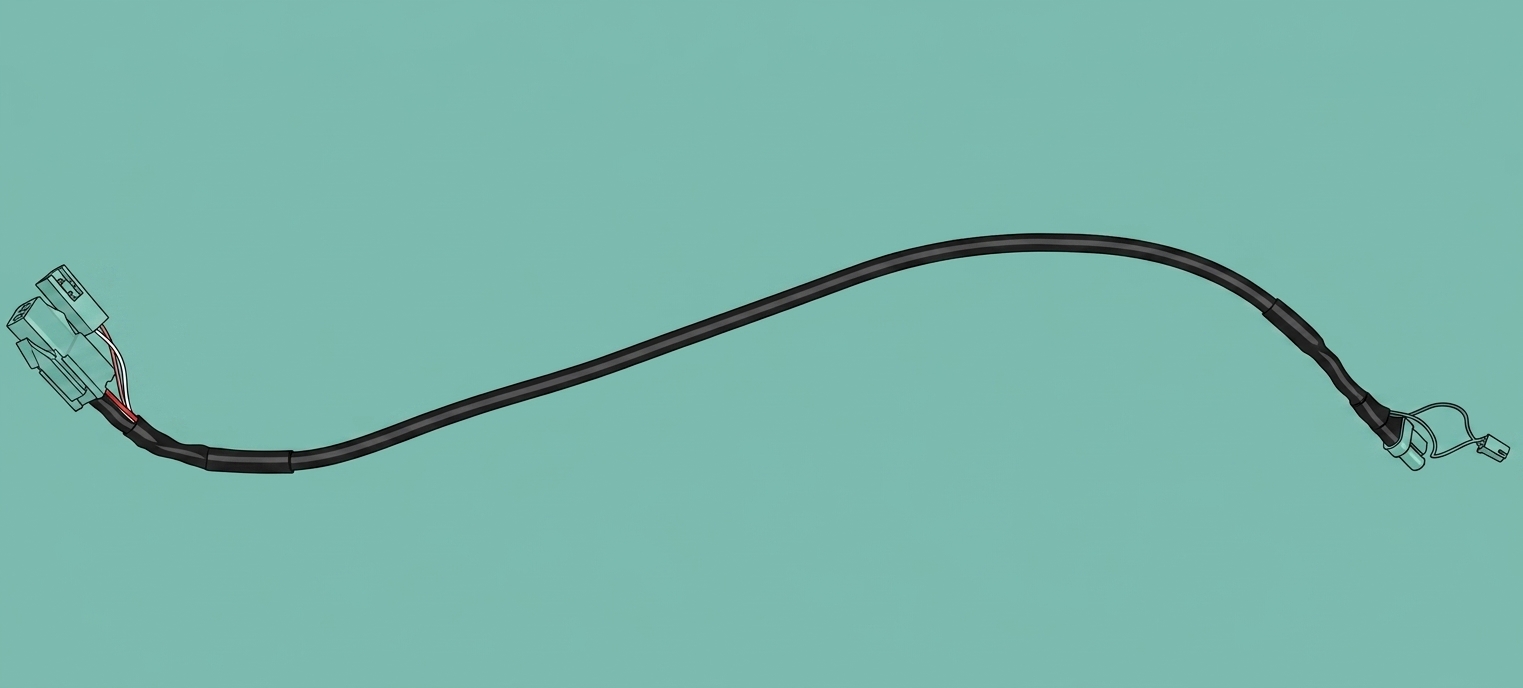

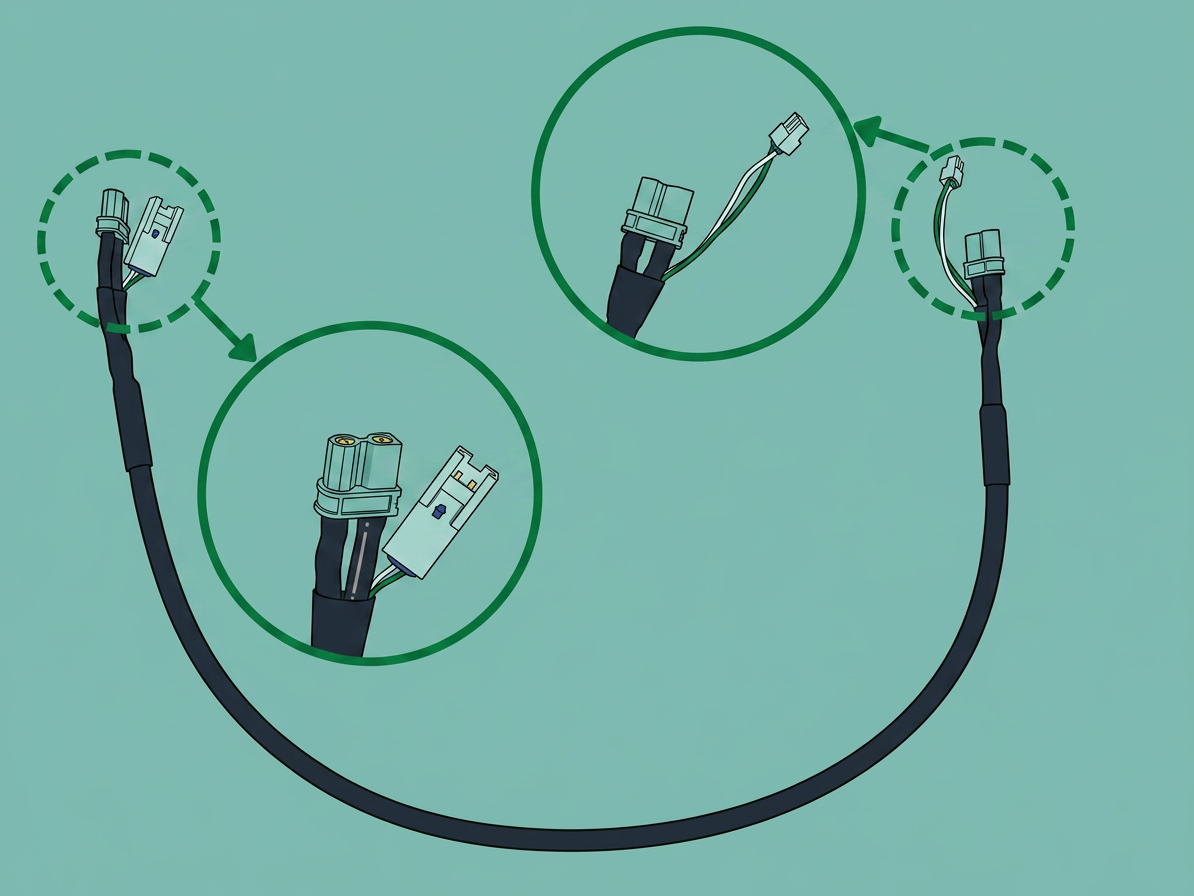

Кабель от экструдера к плате MC Кабель от экструдера к плате MC подключается к плате MC и идет к области филаментного буфера, где кабель на плате TH подключается к кабелю от экструдера к плате MC. В настоящее время существует две версии этого кабеля. Пожалуйста, обратитесь к версии, которую вы получили. Шаги замены одинаковы для обеих версий. Версия 1: Версия 2: Запасные части кабеля от экструдера к плате MC включают следующее:&##x20; Кабель от экструдера к плате MC 1

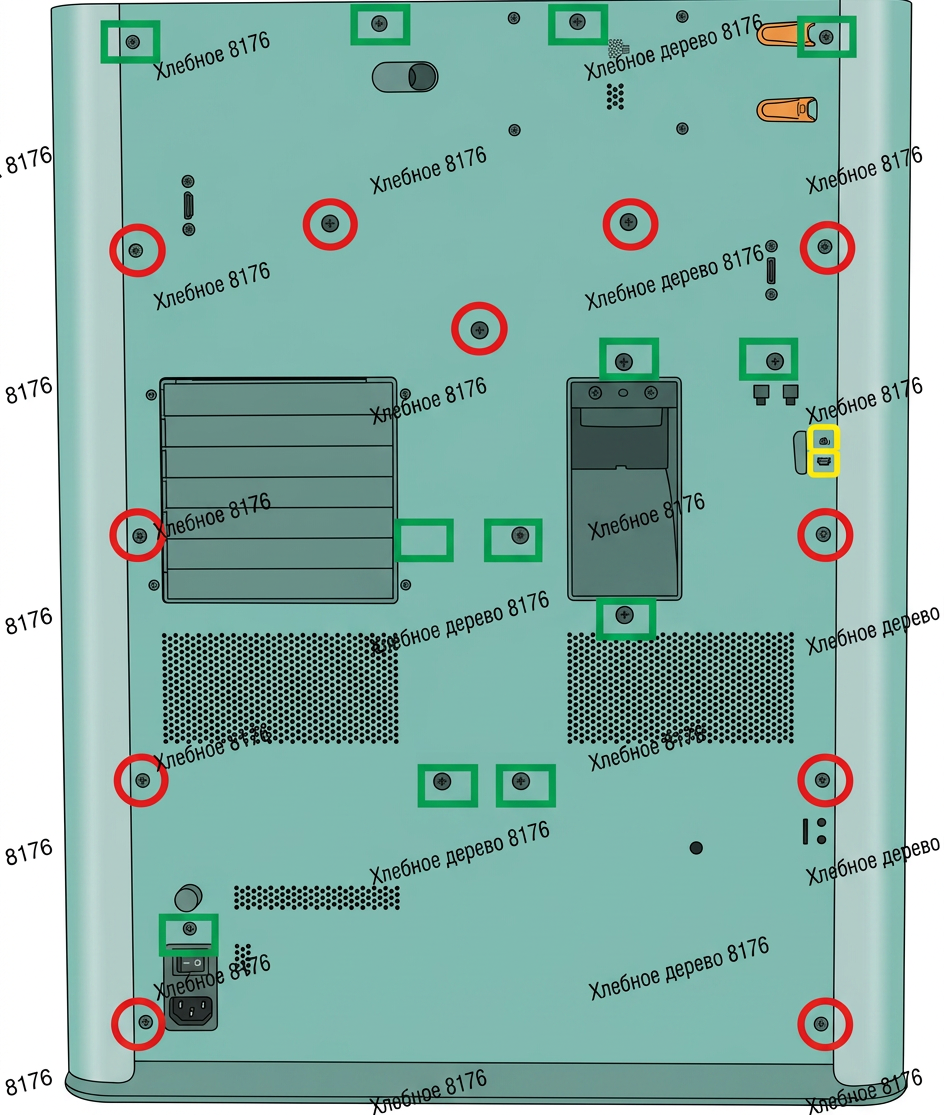

Необходимые инструменты и материалы - Кабель от экструдера к плате MC - Шестигранный ключ H2.0 Спецификации и количество винтов, необходимых для замены кабеля от экструдера к плате MC принтера H2D (рекомендуется правильно хранить снятые винты во избежание их потери): Спецификация&##x20; Изображение Использование Позиция Количество BT3x8 Крепление задней панели 12 Крепление лотка для прочистки 1 ST3x6 Крепление задней панели 11 ST3x12 Крепление кронштейна катушки 2 BT2.6x8 Крепление крышки платы AP 1
Предупреждение о безопасности ВАЖНО! Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами экструдера. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасным ситуациям. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами при включенном принтере. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отключить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по выполнению данного руководства мы рекомендуем подать заявку в службу технической поддержки относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Снятие кабеля от экструдера к плате MC

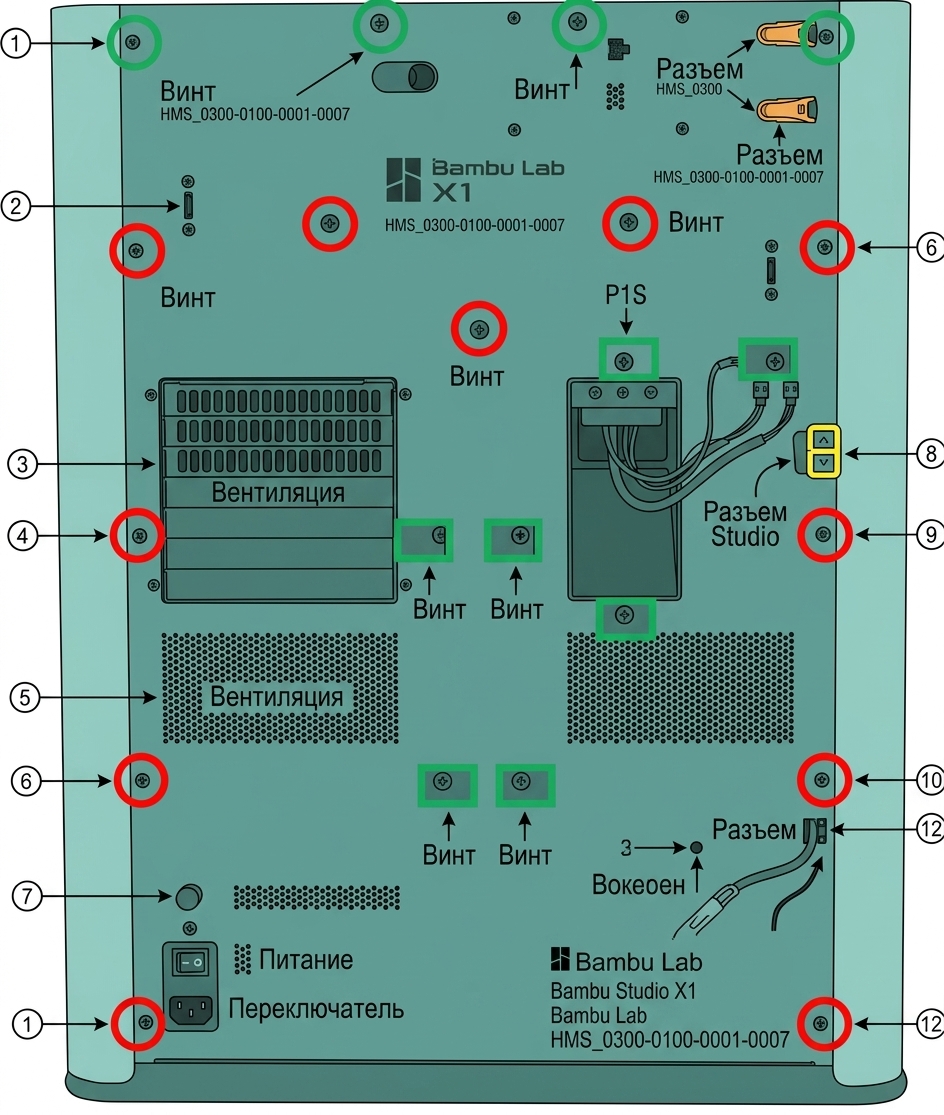

Шаг 1: Снятие заднейпанели Вы можете обратиться к этой статье Wiki для снятия задней панели H2D: Замена задней панели H2D

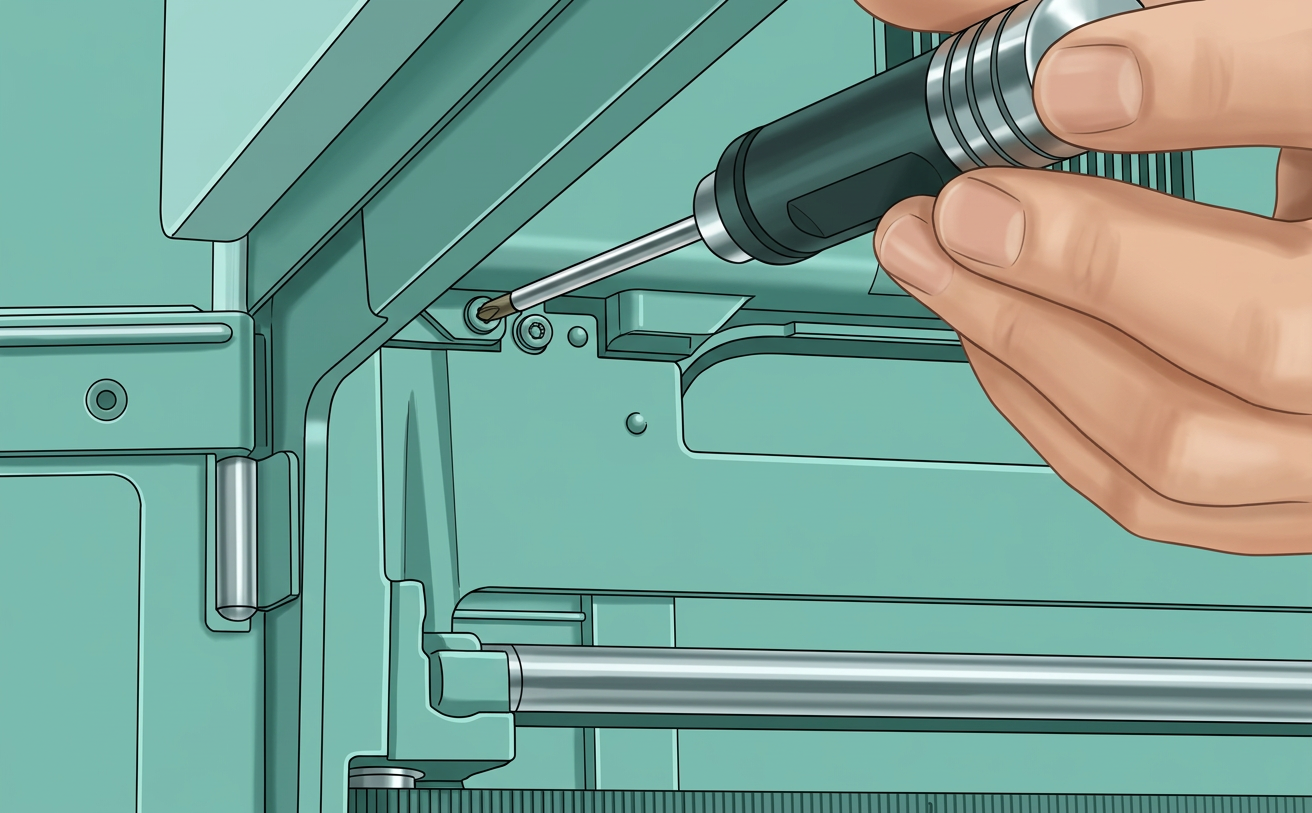

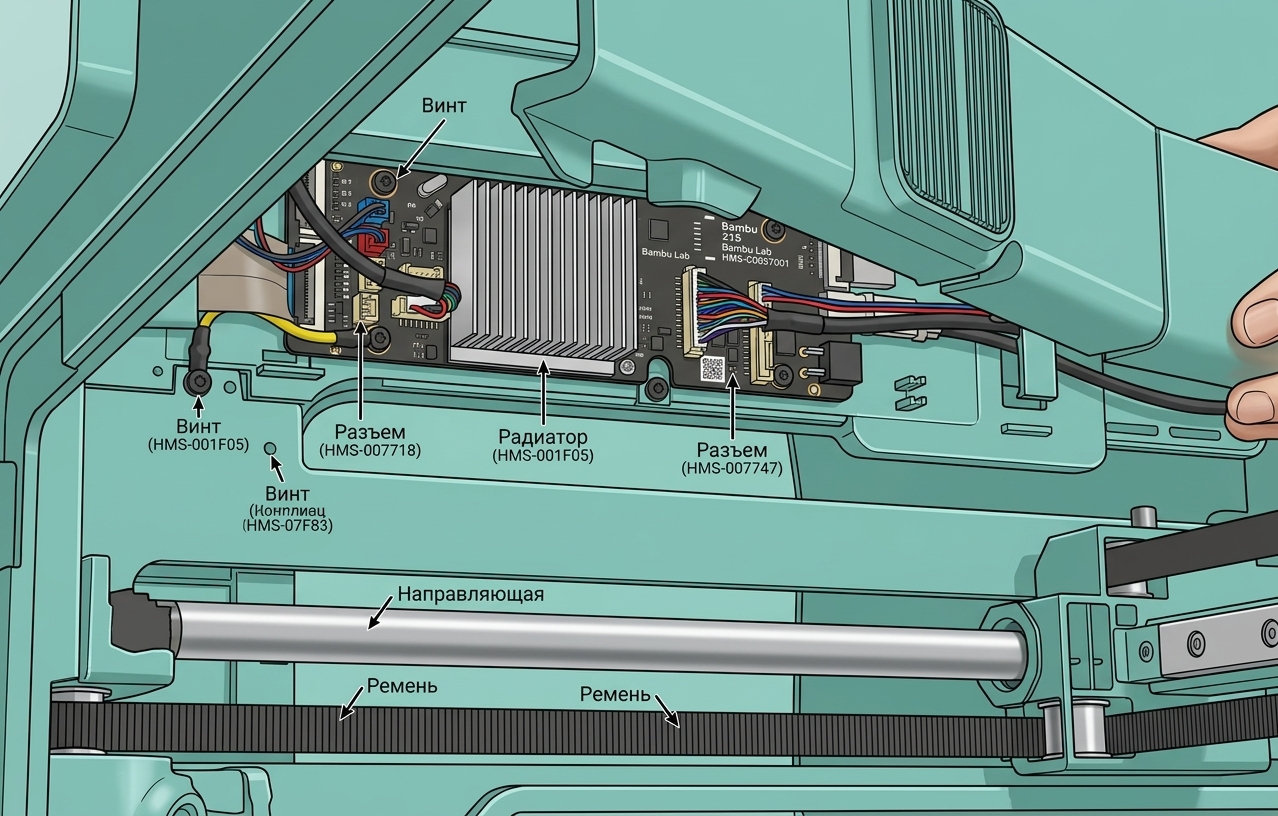

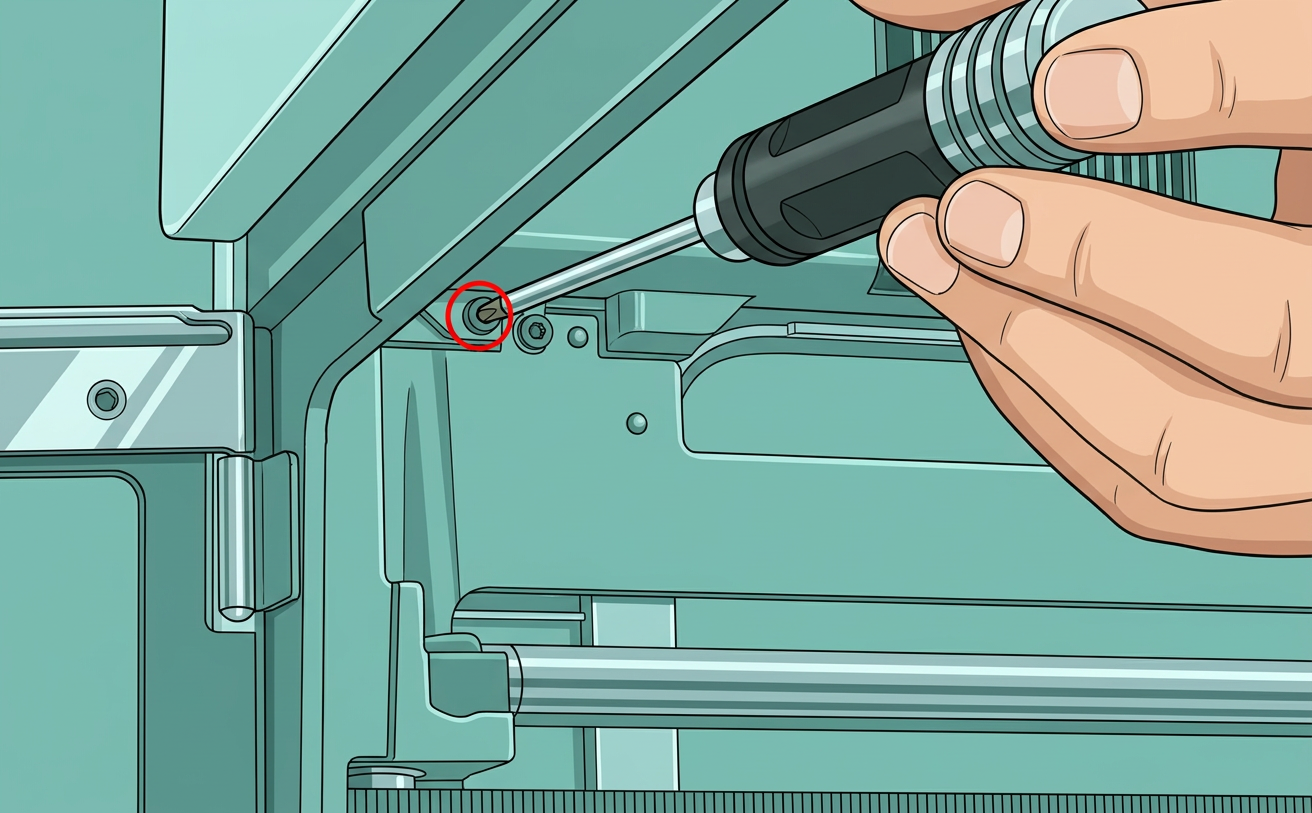

Шаг 2: Снятие крышки платы AP и крышки кабеля - Используйте шестигранный ключ H2.0, чтобы открутить 1 крепежный винт (BT2.6x8), а затем снимите крышку платы AP со стороны, ближайшей к передней дверце.
- Крышка кабеля крепится защелкой, и вы можете потянуть крышку кабеля наружу.

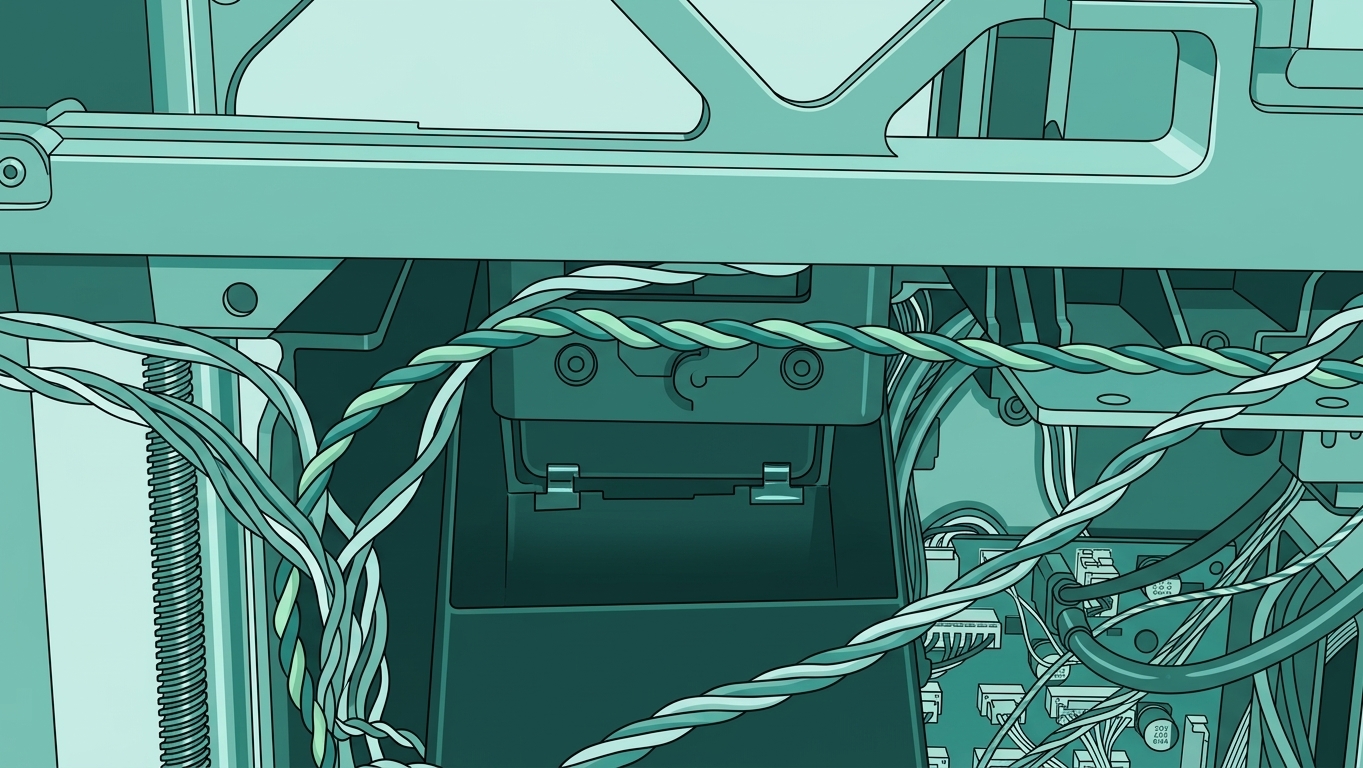

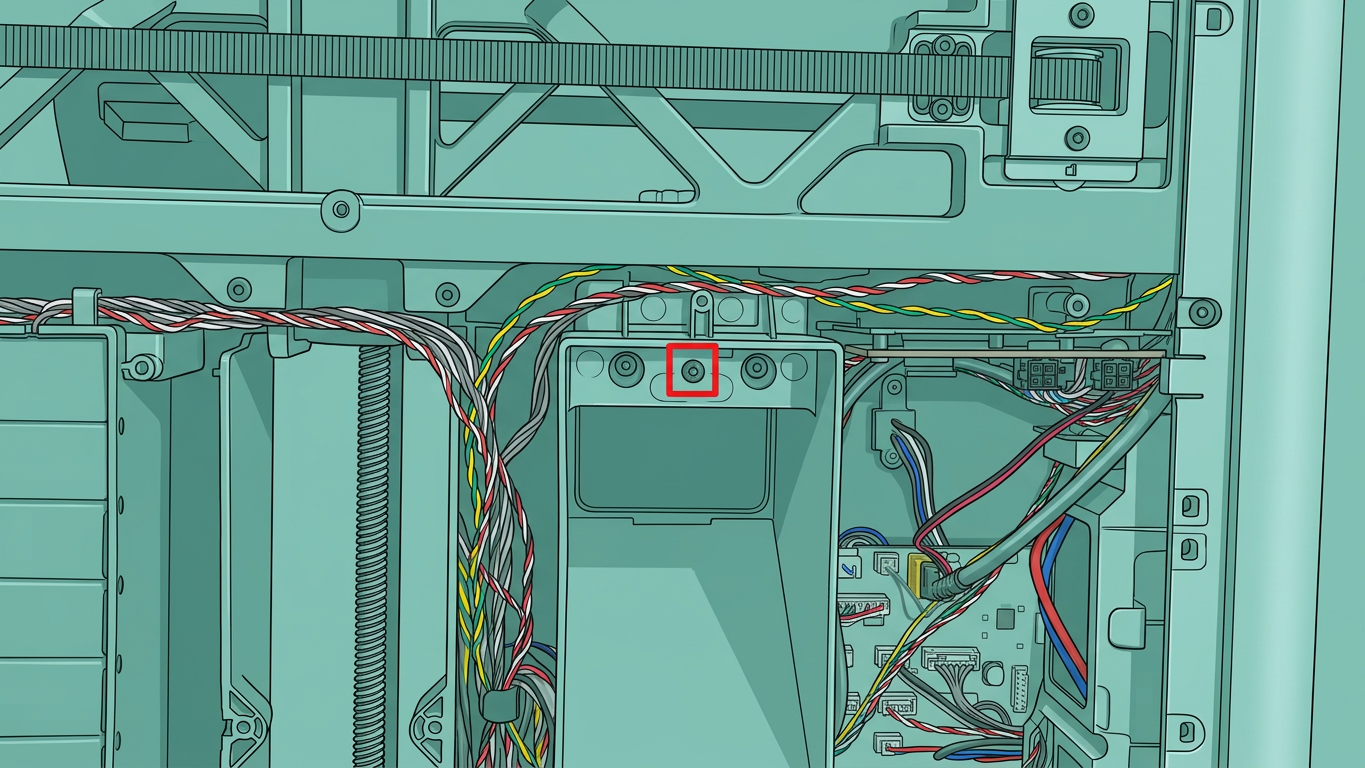

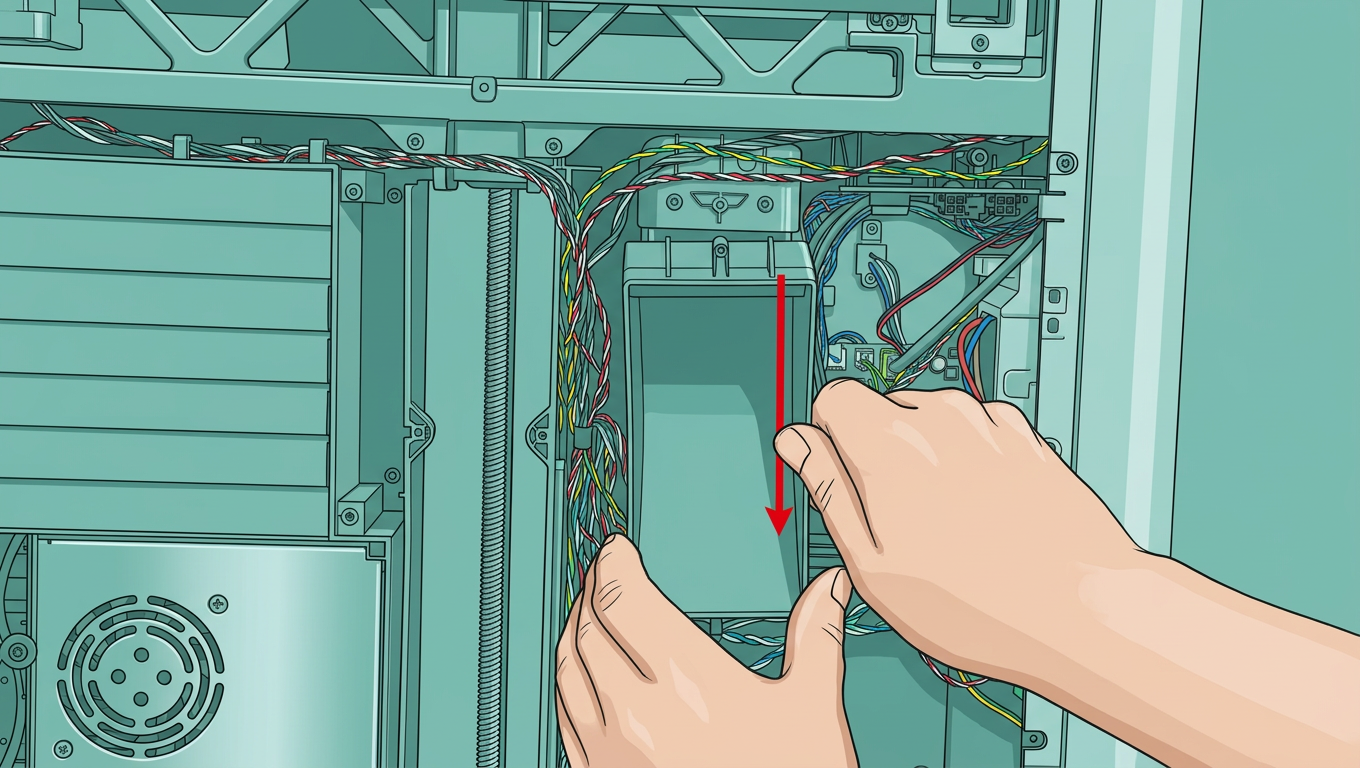

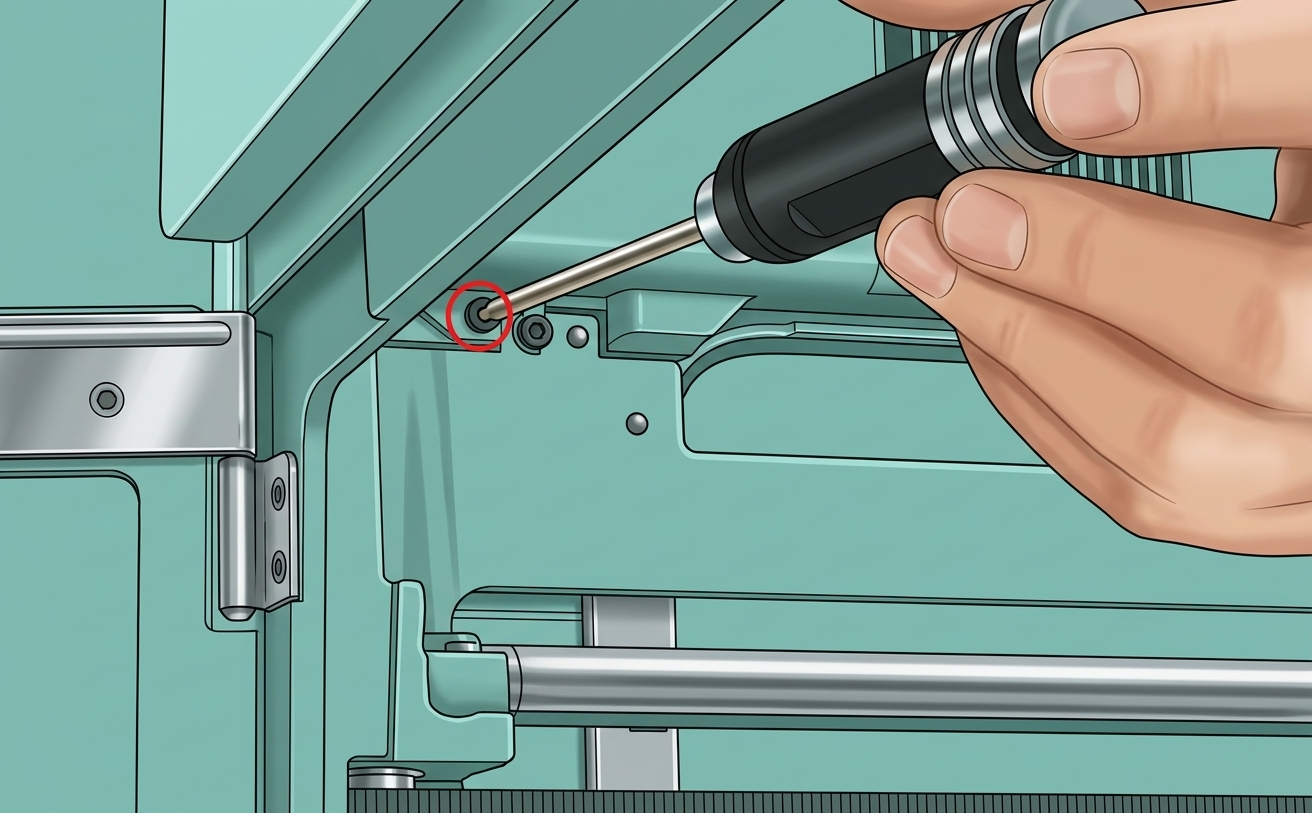

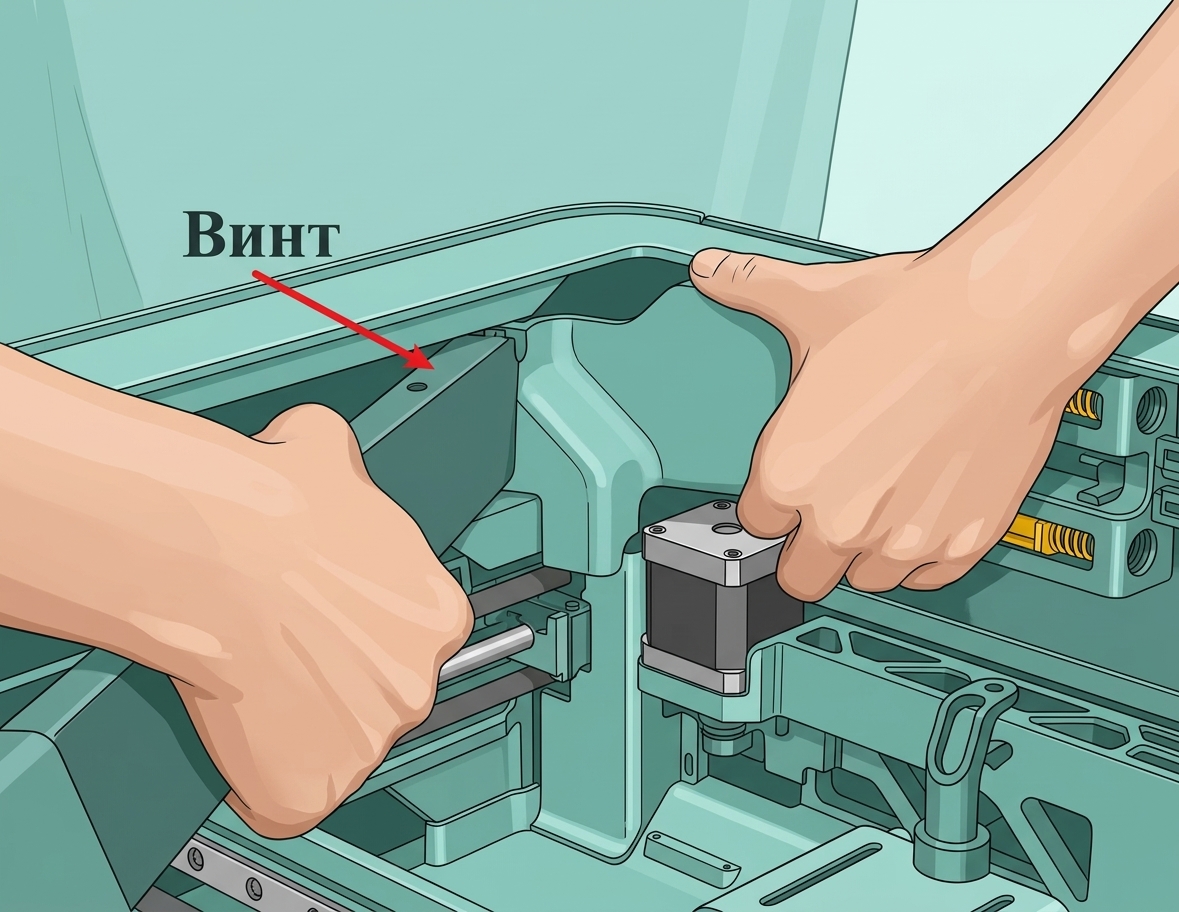

Шаг 3: Снятие лотка для прочистки - Используйте шестигранный ключ H2.0, чтобы открутить один крепежный винт BT3x8, затем потяните лоток для прочистки вниз, пока не станут видны его две защелки. Аккуратно потяните лоток для прочистки наружу, чтобы снять его. Примечание: Лоток для прочистки крепится не только верхним винтом, но и двумя нижними защелками, которые входят в зацепление с внутренней рамой.

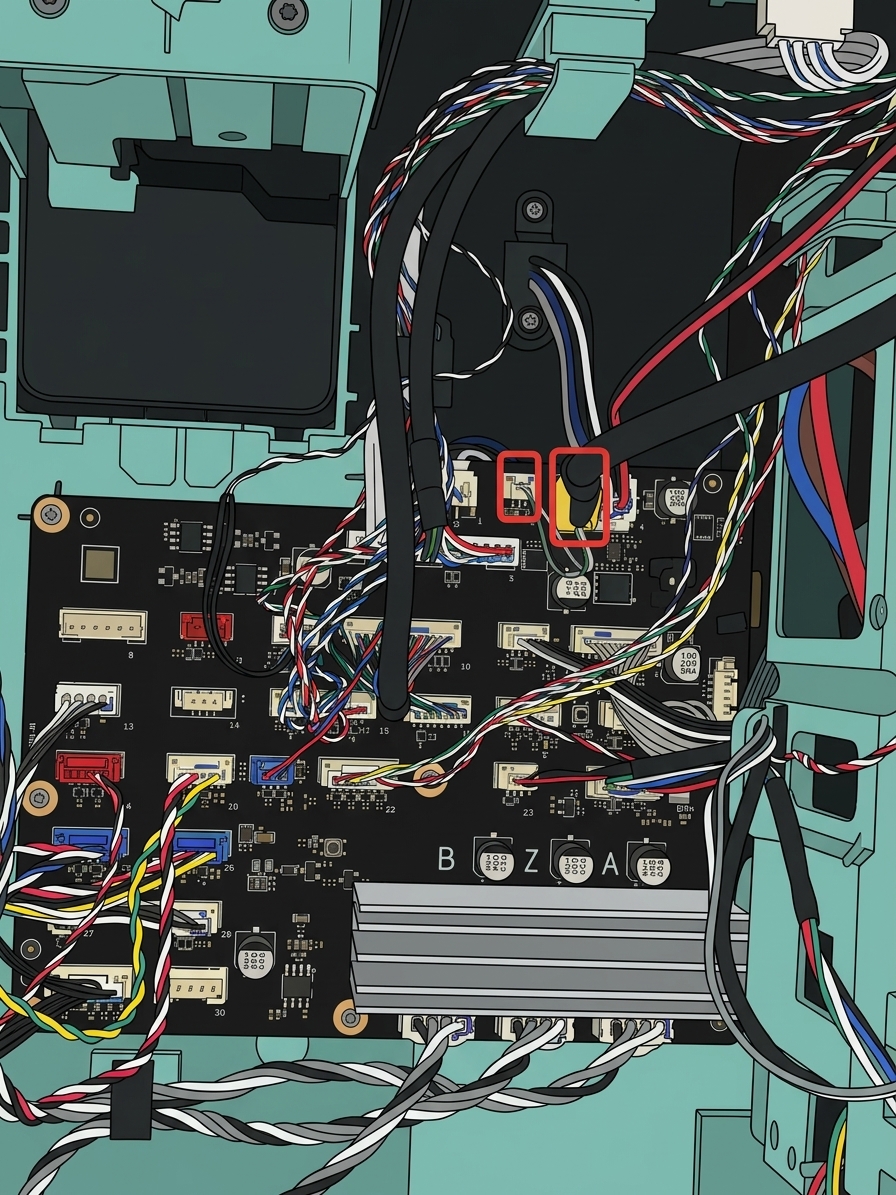

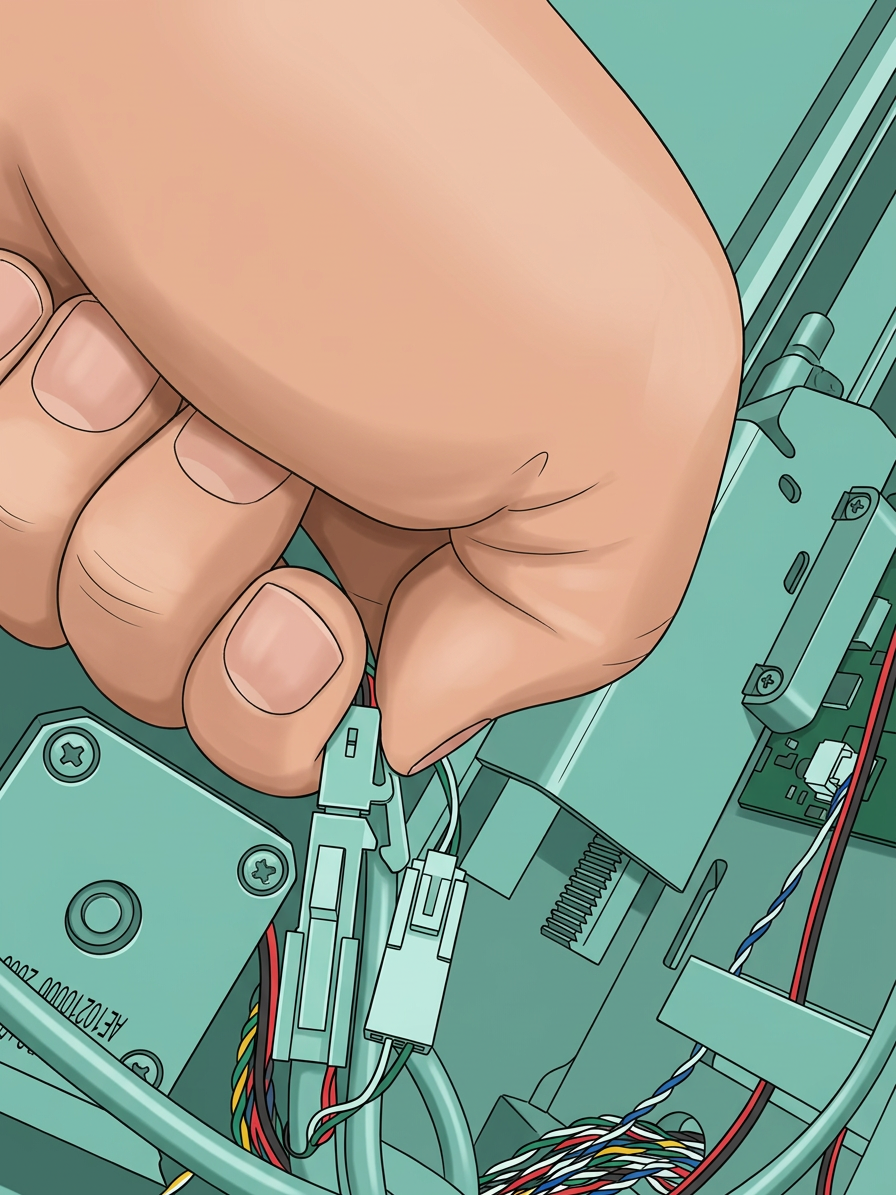

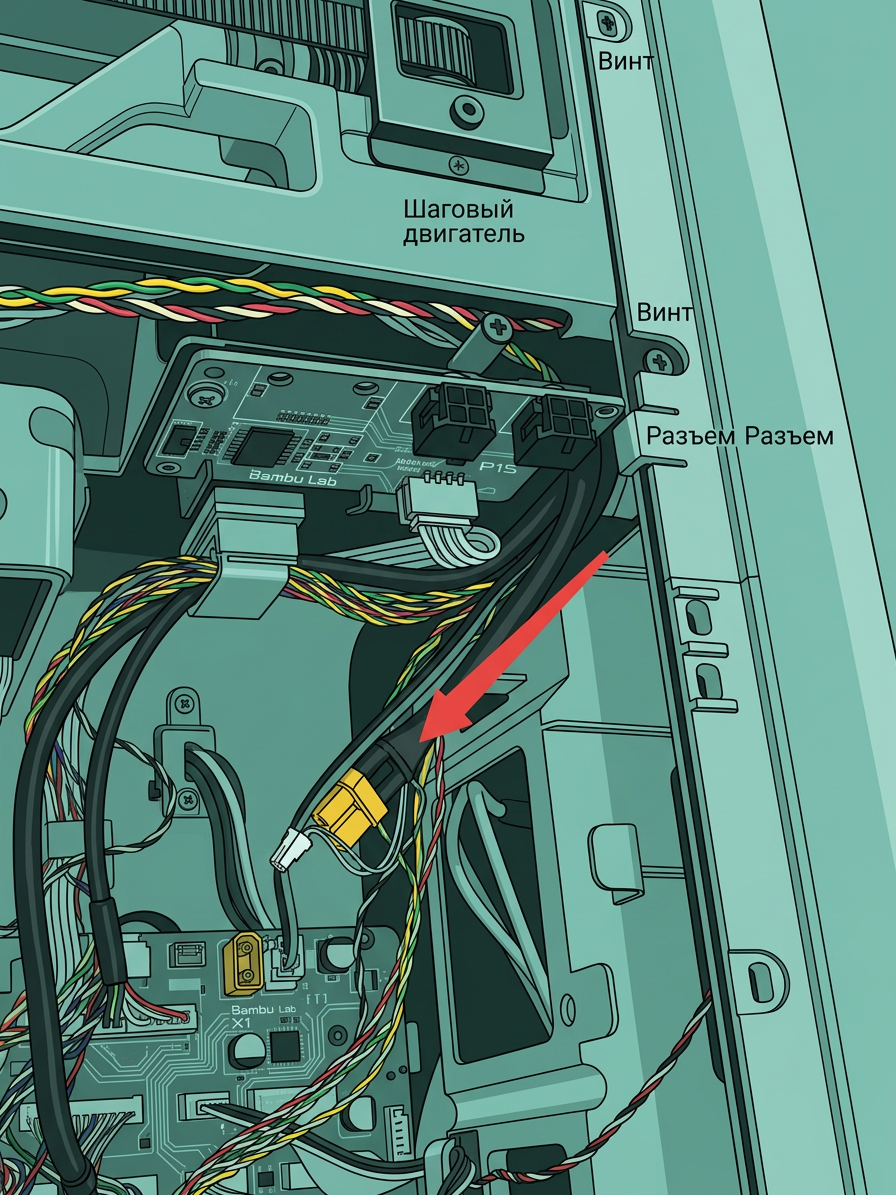

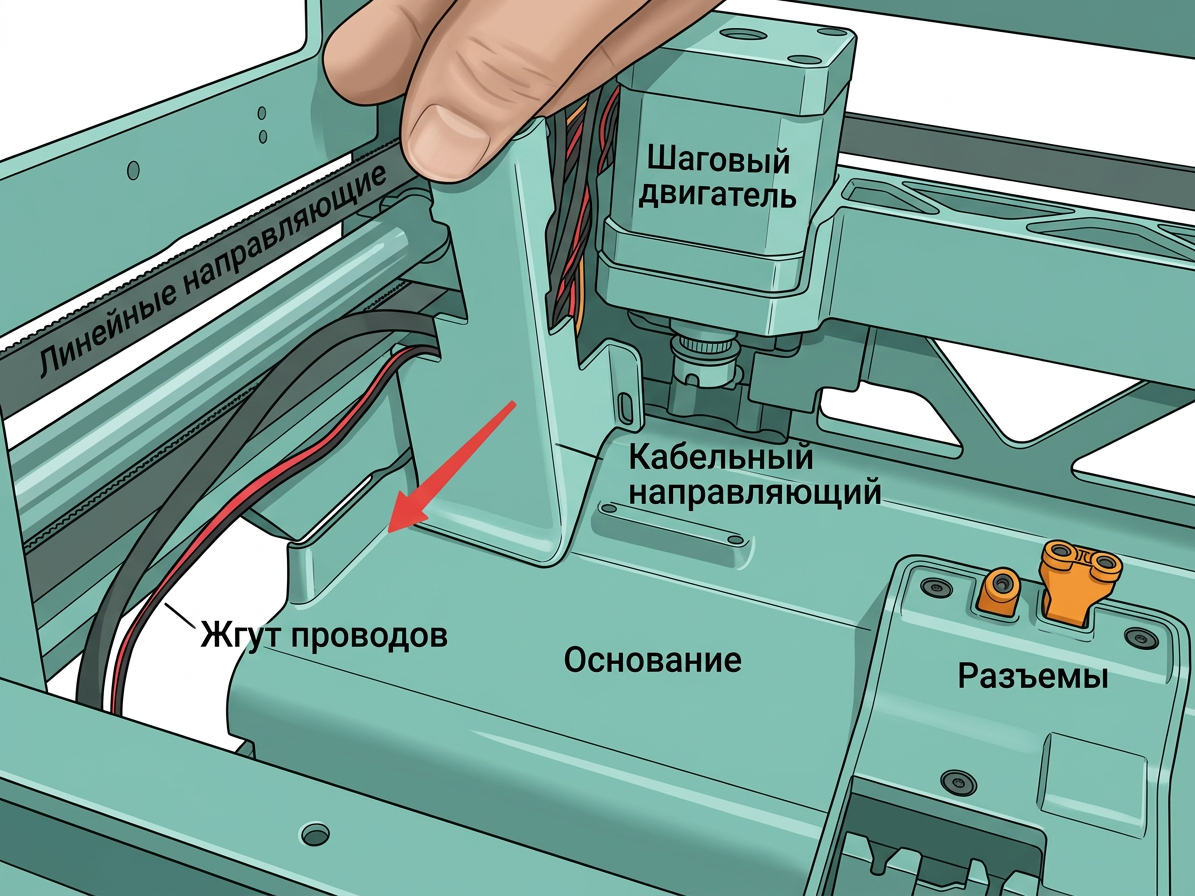

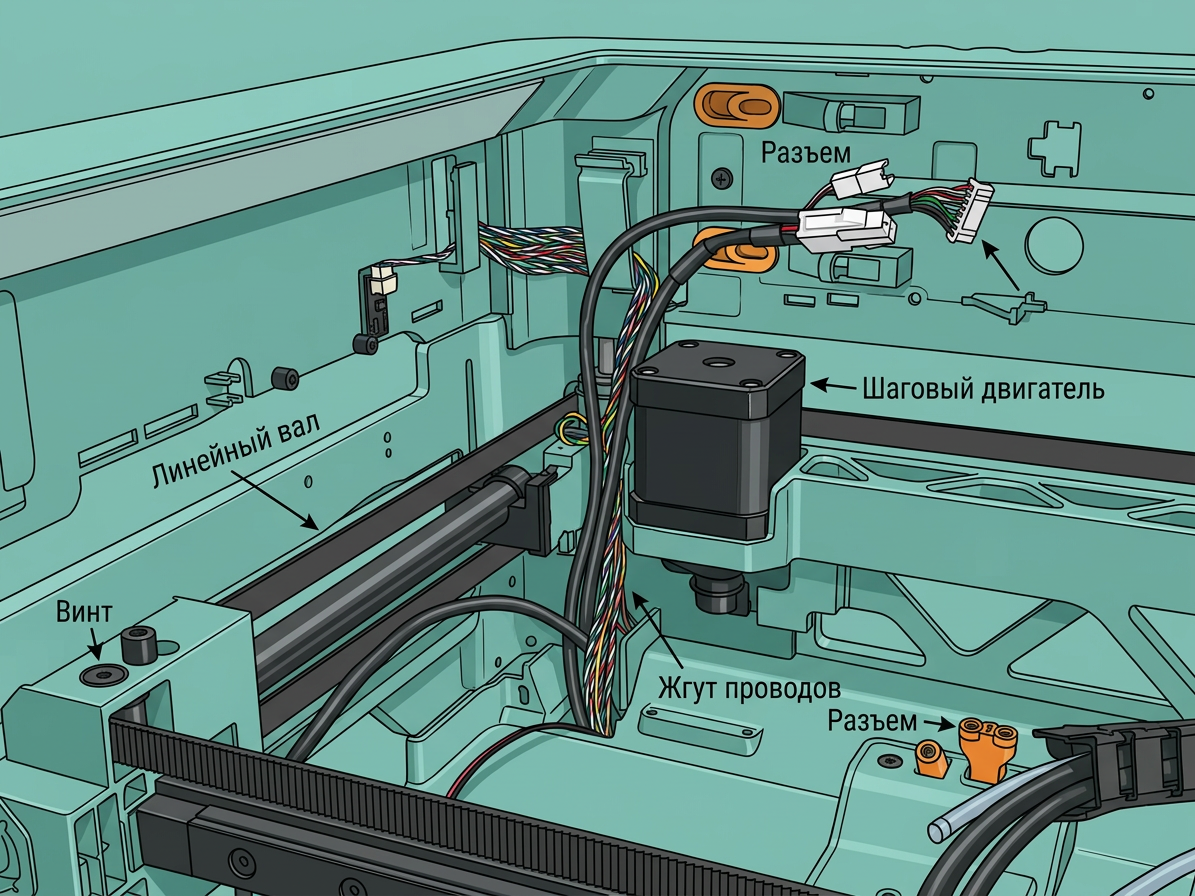

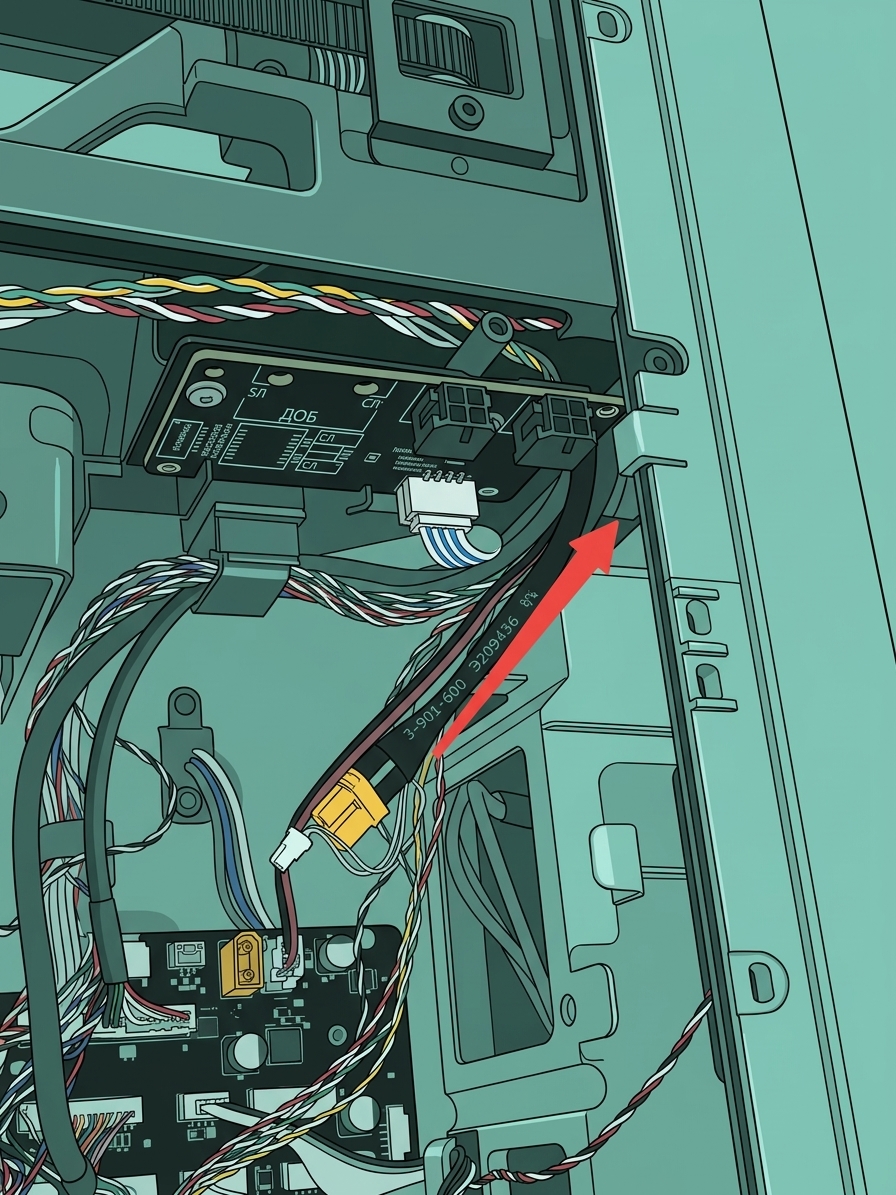

Шаг 4: Снятие кабеля от экструдера к плате MC - Сначала отсоедините кабель, идущий от платы TH рядом с буфером; Примечание: Вам нужно нажать на защелку, как показано на рисунке ниже, а затем отсоединить кабель. ? Кабель поставляется в двух версиях. Пожалуйста, обратитесь к диаграмме ниже, соответствующей вашей версии, для правильного отсоединения. Версия 1: Версия 2: - Затем отсоедините кабель от экструдера к плате MC на плате MC, а затем вытяните кабель от экструдера к плате MC из вкладыша.
Установка кабеля от экструдера к плате MC

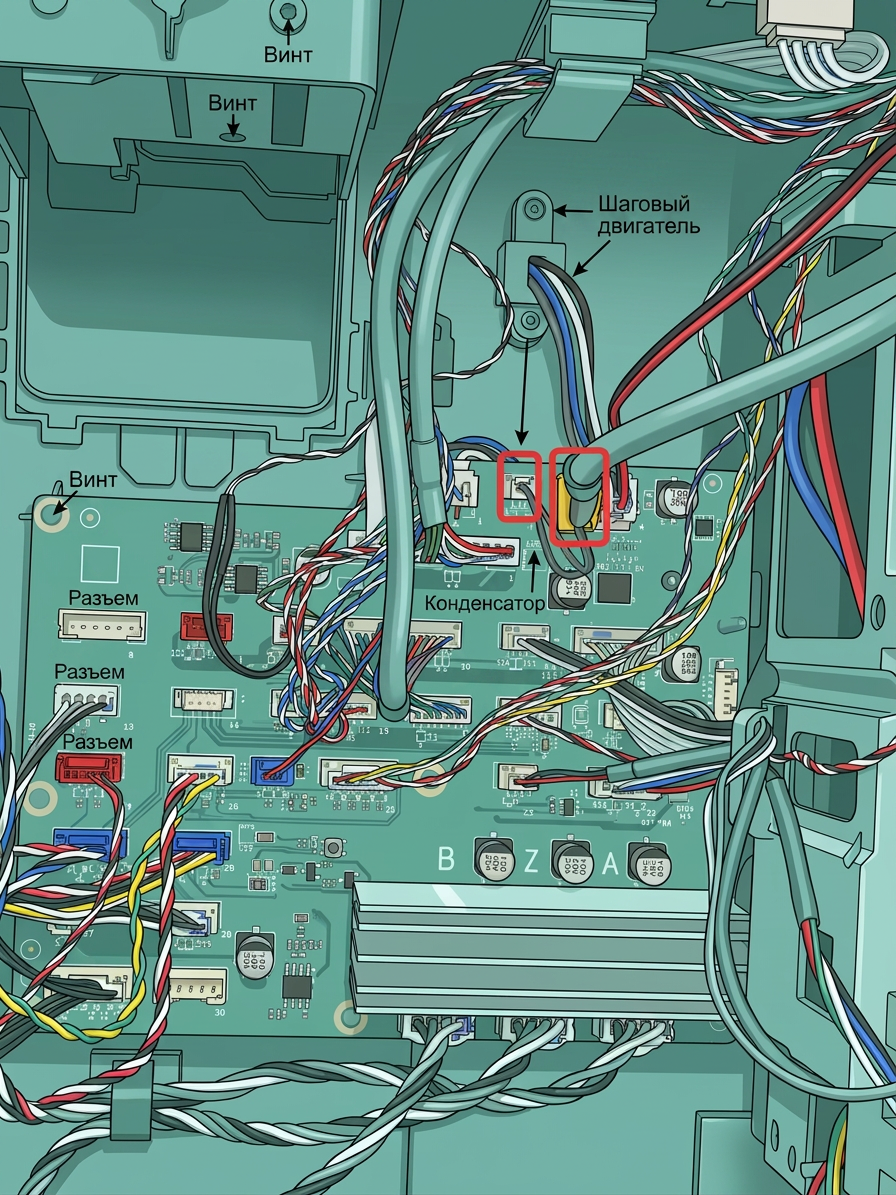

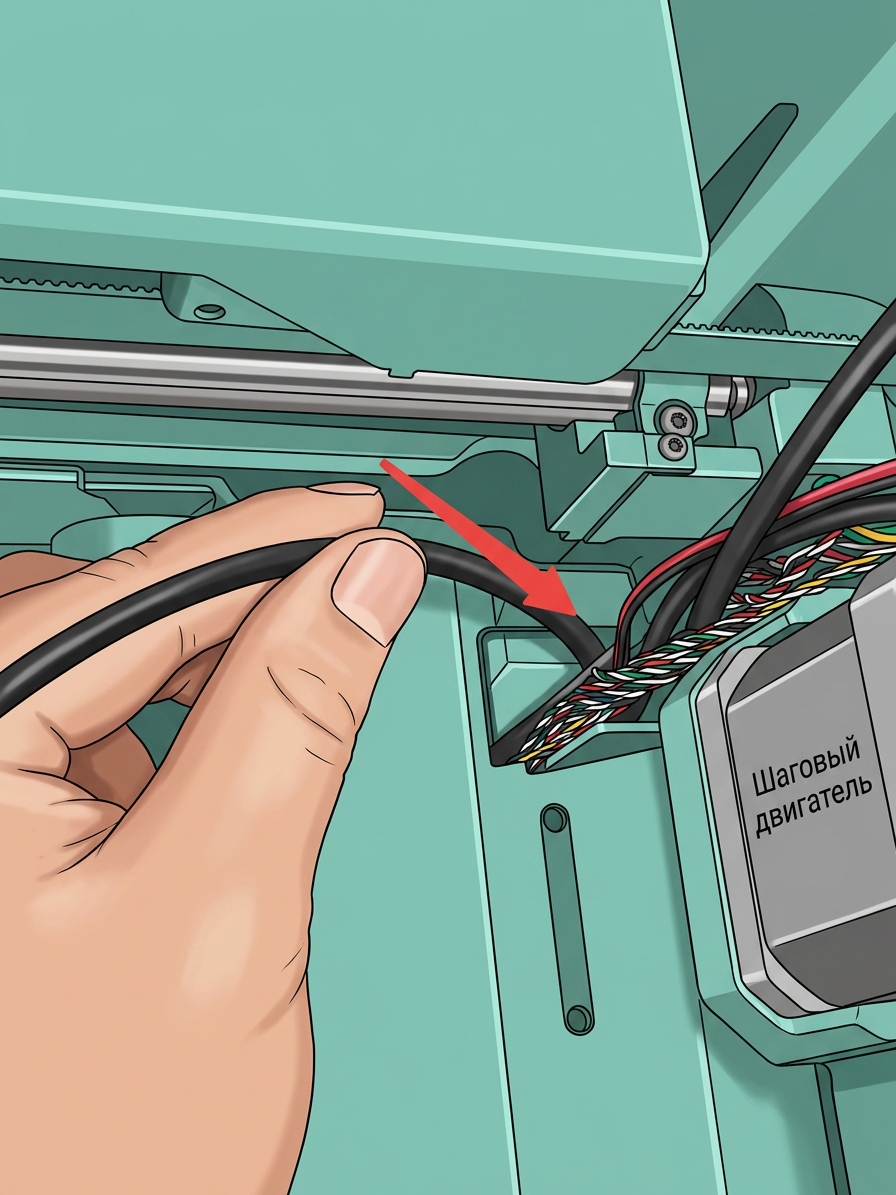

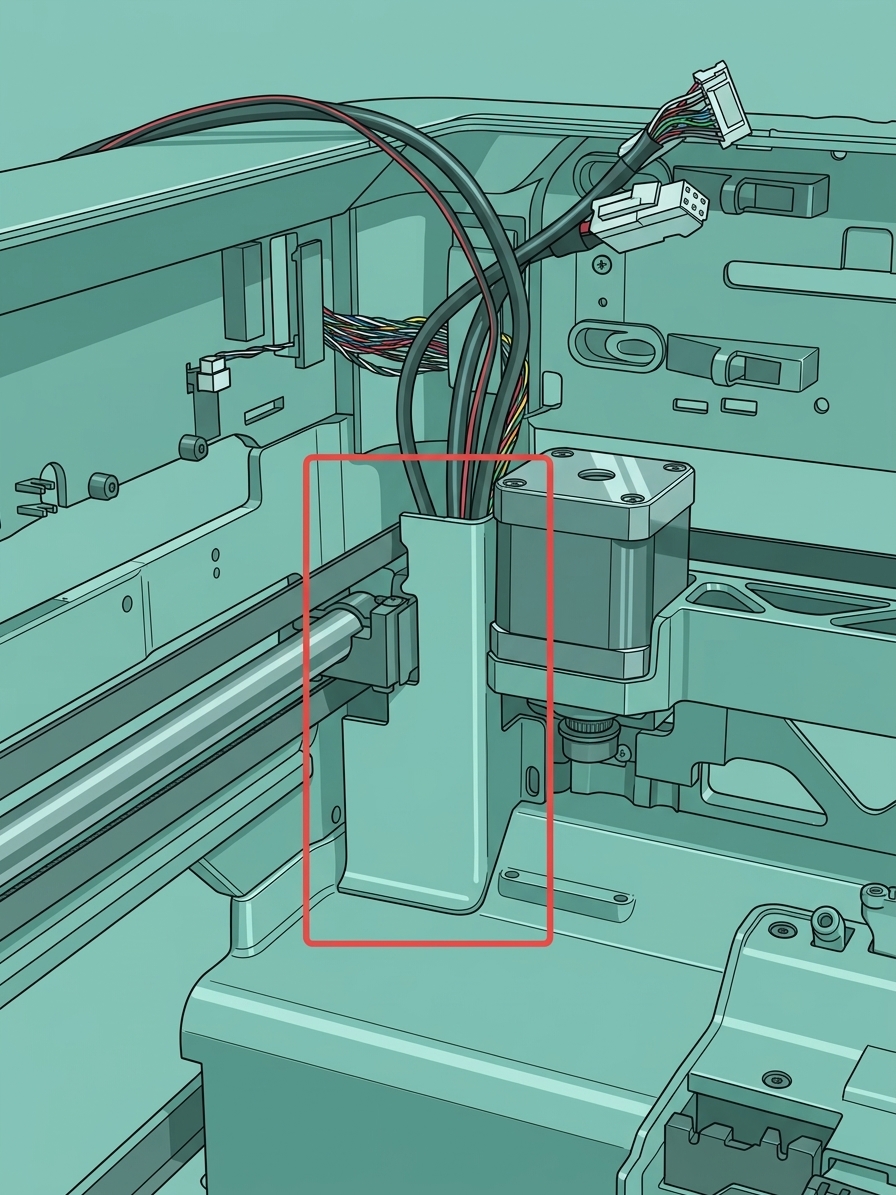

Шаг 1: Установка кабеля от экструдера к плате MC - Пропустите кабель от экструдера к плате MC через отверстие для проводки вкладыша, а затем подключите его к плате MC.

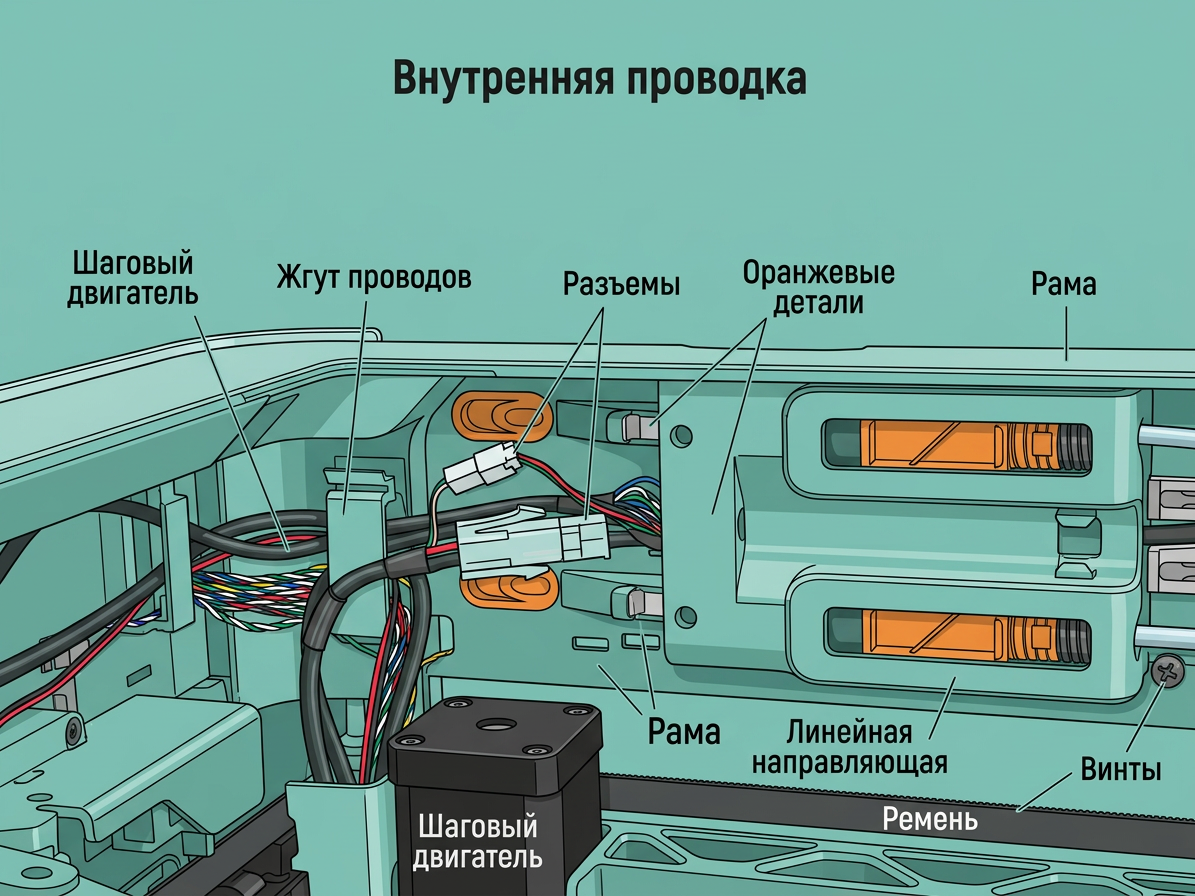

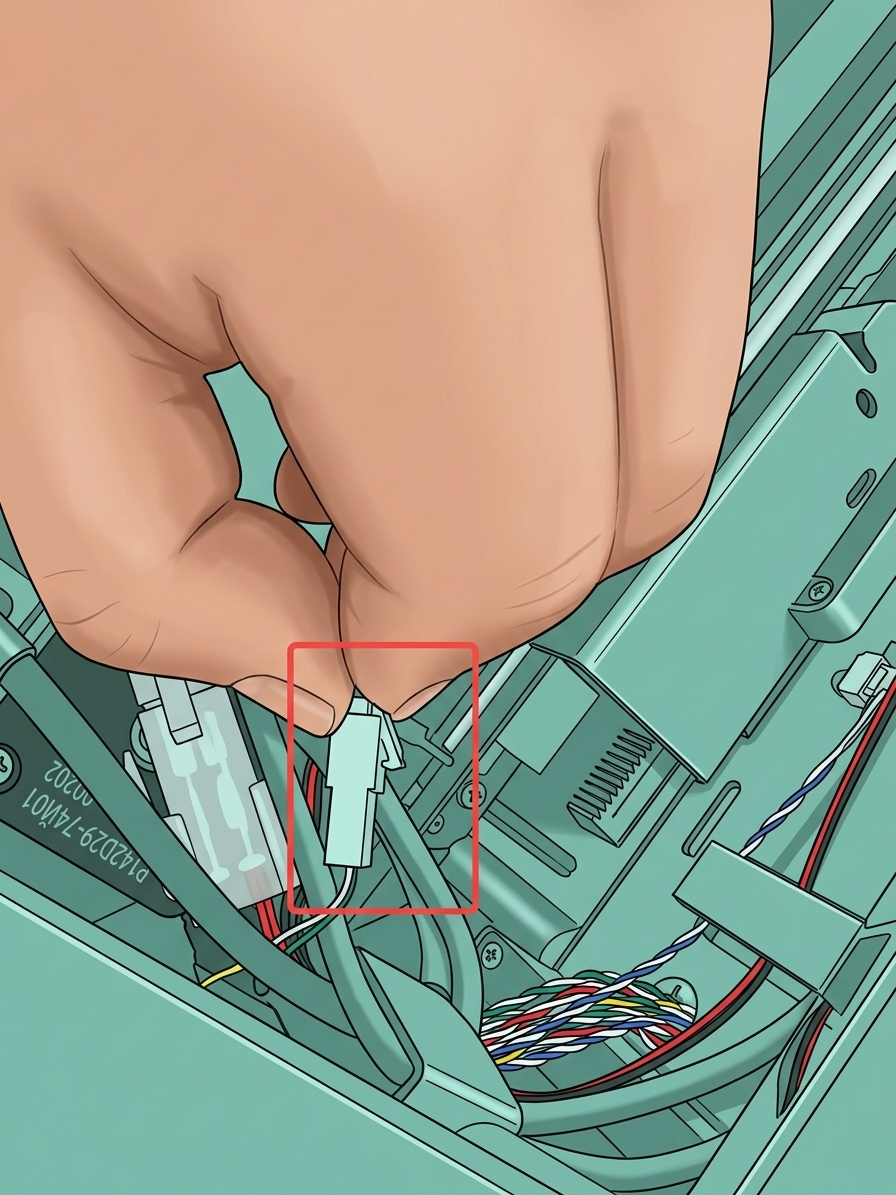

- Подключите кабель к кабелю, идущему от платы TH. ? Примечание: Кабель поставляется в двух версиях. Пожалуйста, обратитесь к диаграмме ниже, соответствующей вашей версии, для правильного подключения. Версия 1: Версия 2:

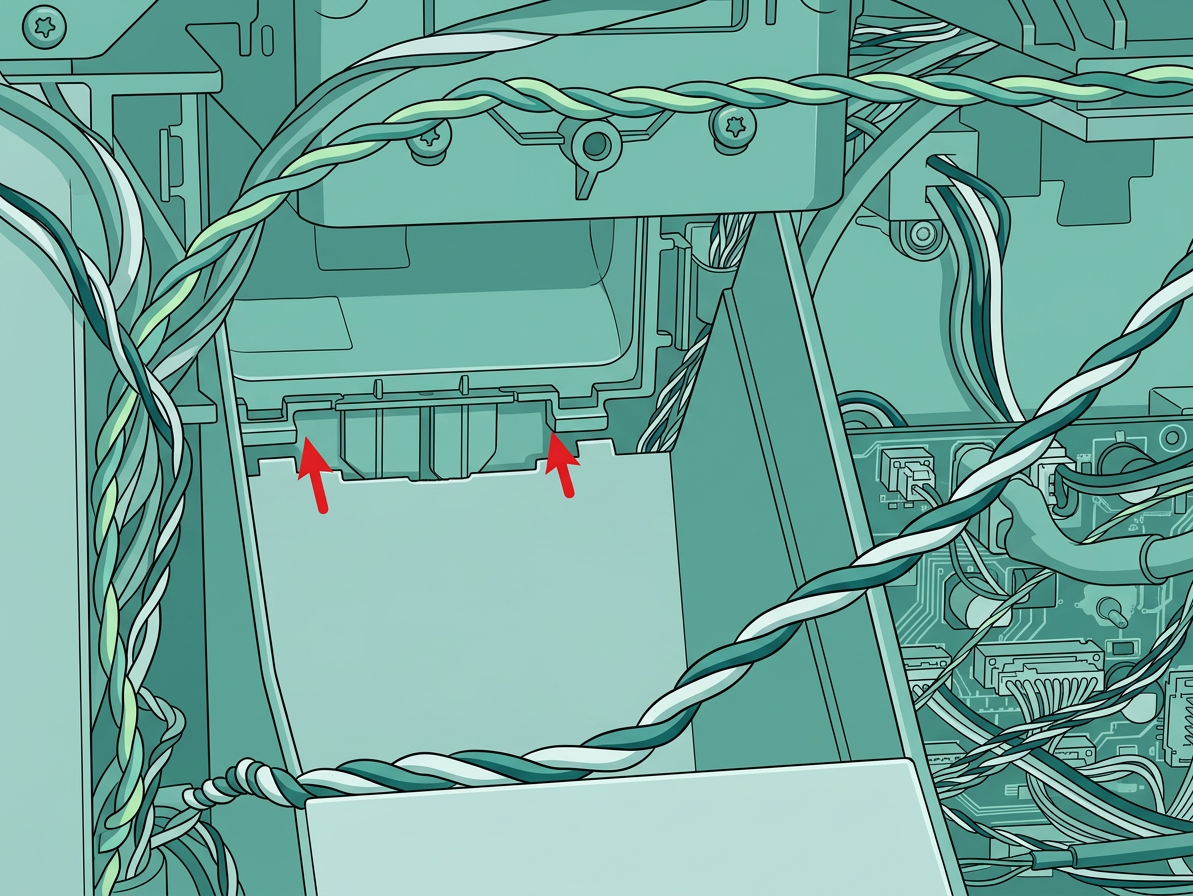

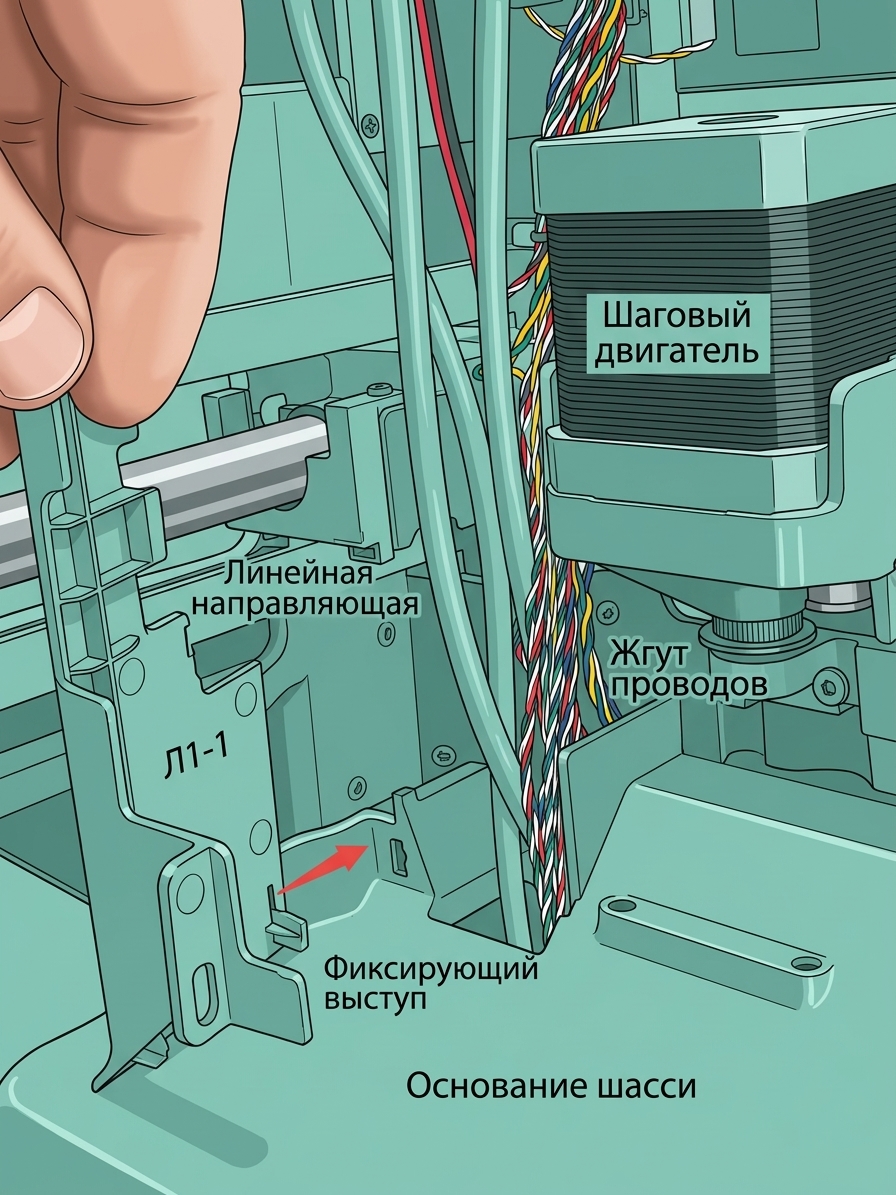

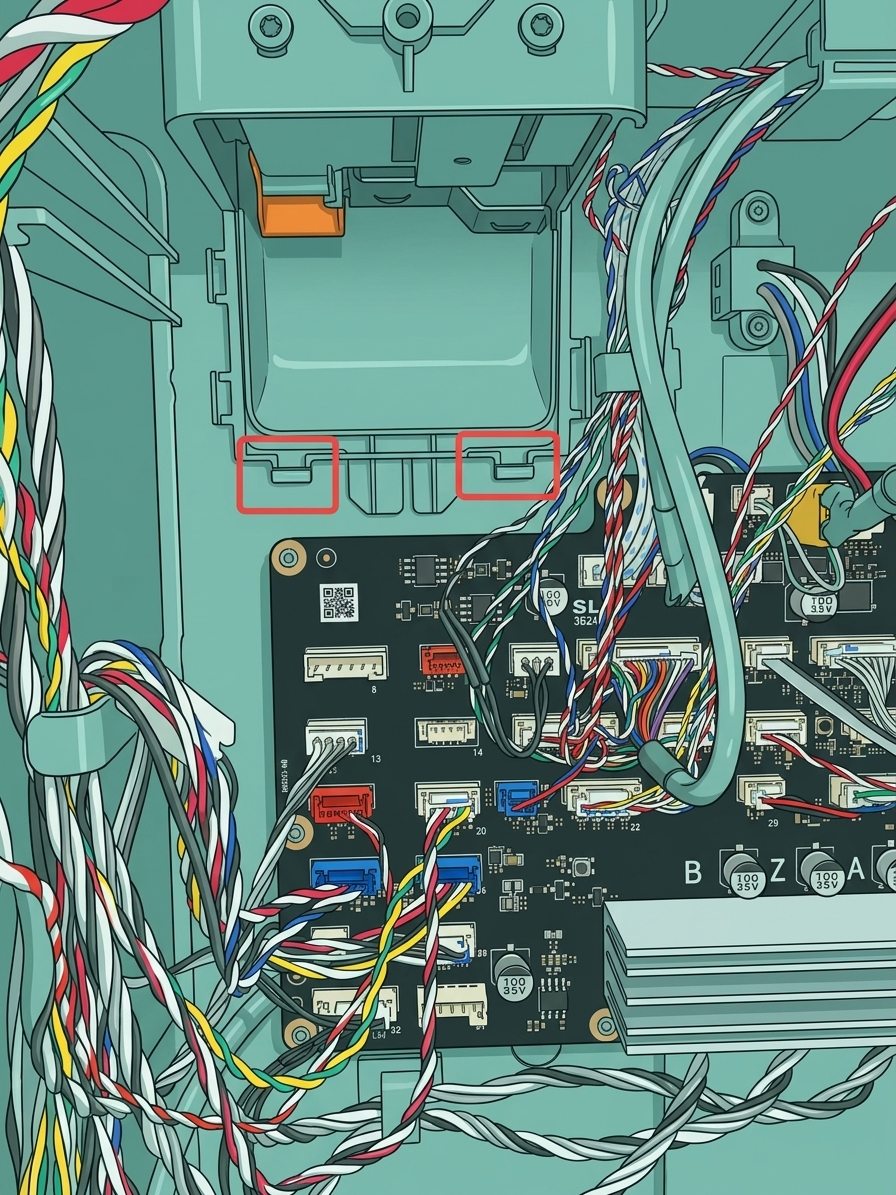

Шаг 2: Установка лотка для прочистки - Совместите две нижние защелки лотка для прочистки с соответствующими отверстиями на внутренней раме.

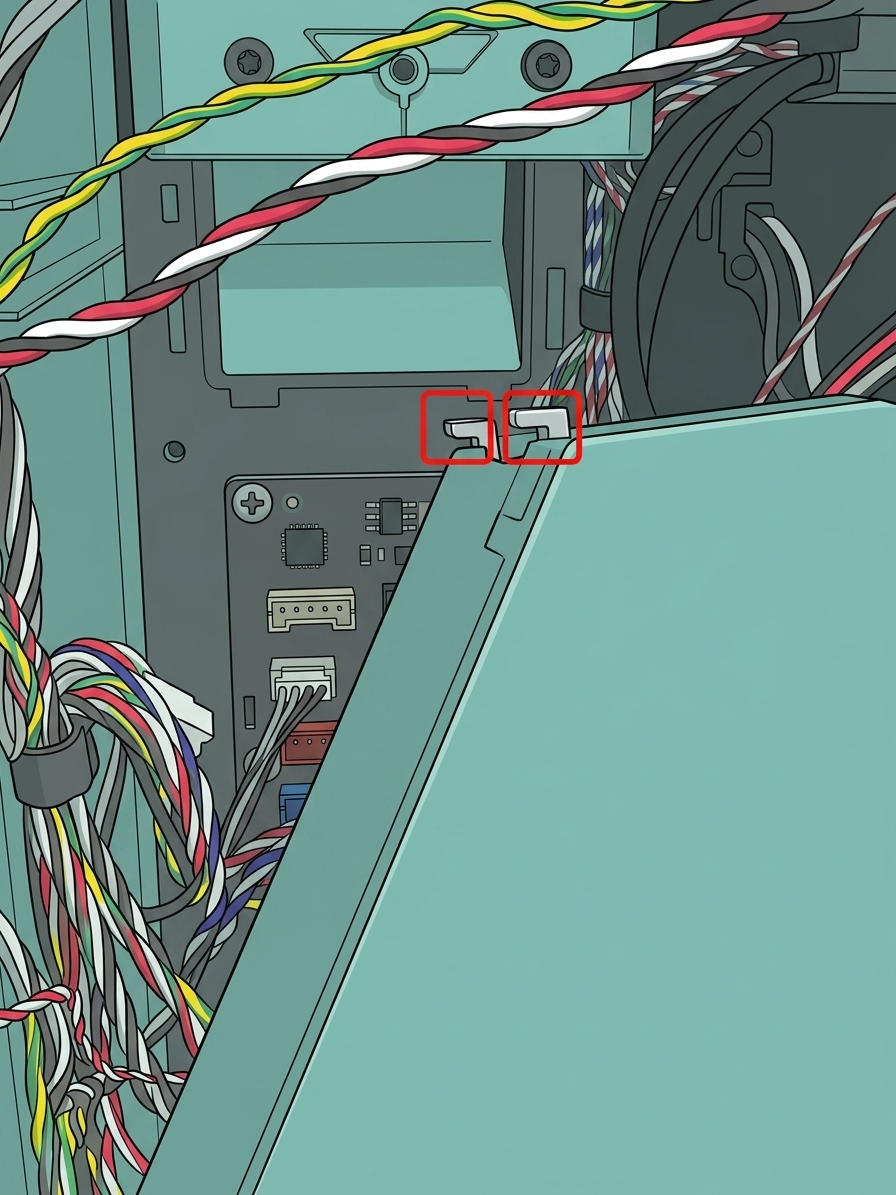

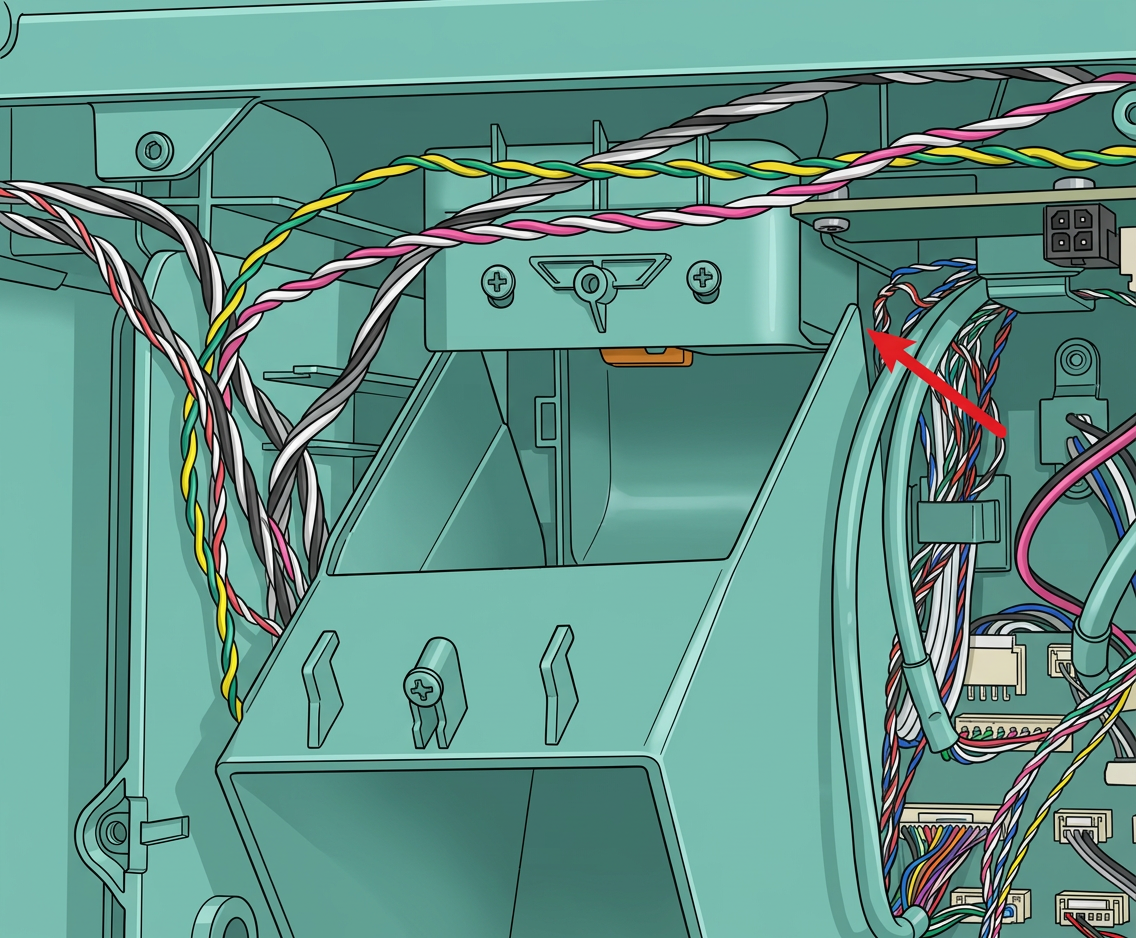

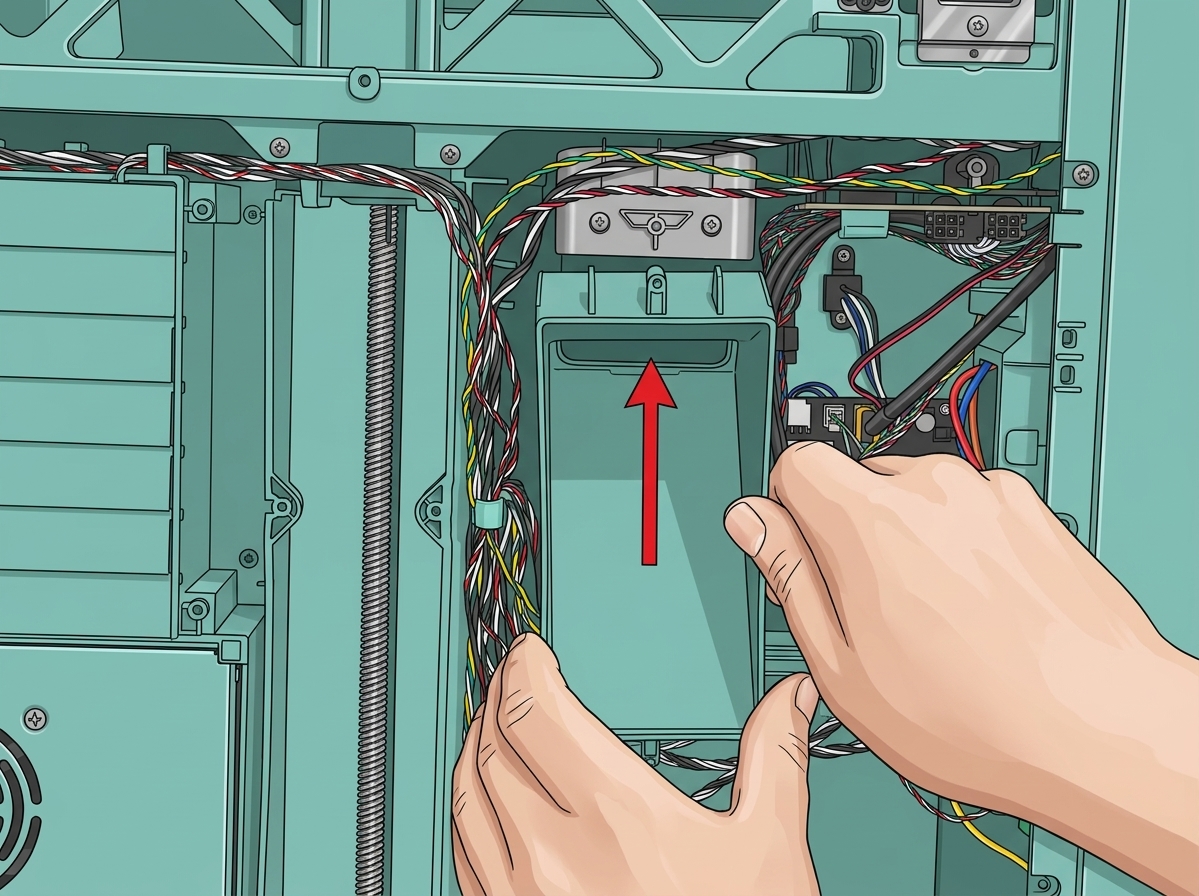

- Подтолкните лоток для прочистки вверх, чтобы нижние защелки зафиксировались во внутренней раме. Одной рукой поддерживайте верхнюю часть лотка для прочистки и совместите отверстие для винта сверху. Затем используйте шестигранный ключ H2.0, чтобы затянуть один крепежный винт. Закрепите два кабеля (желто-зеленый и красно-белый) в зажиме для кабеля на верхней части лотка для прочистки. Примечание: При установке убедитесь, что стороны лотка для прочистки защелкнулись на внешнем краю внутренней рамы. Защелкивание на внутреннем краю может помешать правильной установке.
Шаг 3: Установка крышки платы AP и крышки кабеля - Защелкните крышку кабеля в принтере;
- Сначала защелкните крышку платы AP с той стороны, которая ближе к передней дверце, нажмите на обе стрелки до фиксации, выровняйте ее по правому краю филаментного буфера и по нижнему краю с крышкой кабеля, а затем затяните крепежный винт (BT2.6x8) с помощью шестигранного ключа H2.0.
