Блок быстросъемного рычага
Этот блок обеспечивает быструю фиксацию модулей. Ниже показан процесс разборки и сборки на примере 40-ваттного лазерного модуля, и это руководство также применимо к блокам быстросъемного рычага как лазерного модуля, так и модуля резки.
Список инструментов
Шестигранный ключ H2.0
Предупреждение о безопасности
Крайне важно отключить питание принтера перед проведением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, что приведет к повреждению электроники и опасности.
Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электрическими компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.
Поэтому крайне важно отключить питание принтера и отсоединить его от источника питания перед проведением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос на нашей странице поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.
Руководство по снятию
Шаг 1. Отсоедините лазерный модуль от печатающей головки и принтера

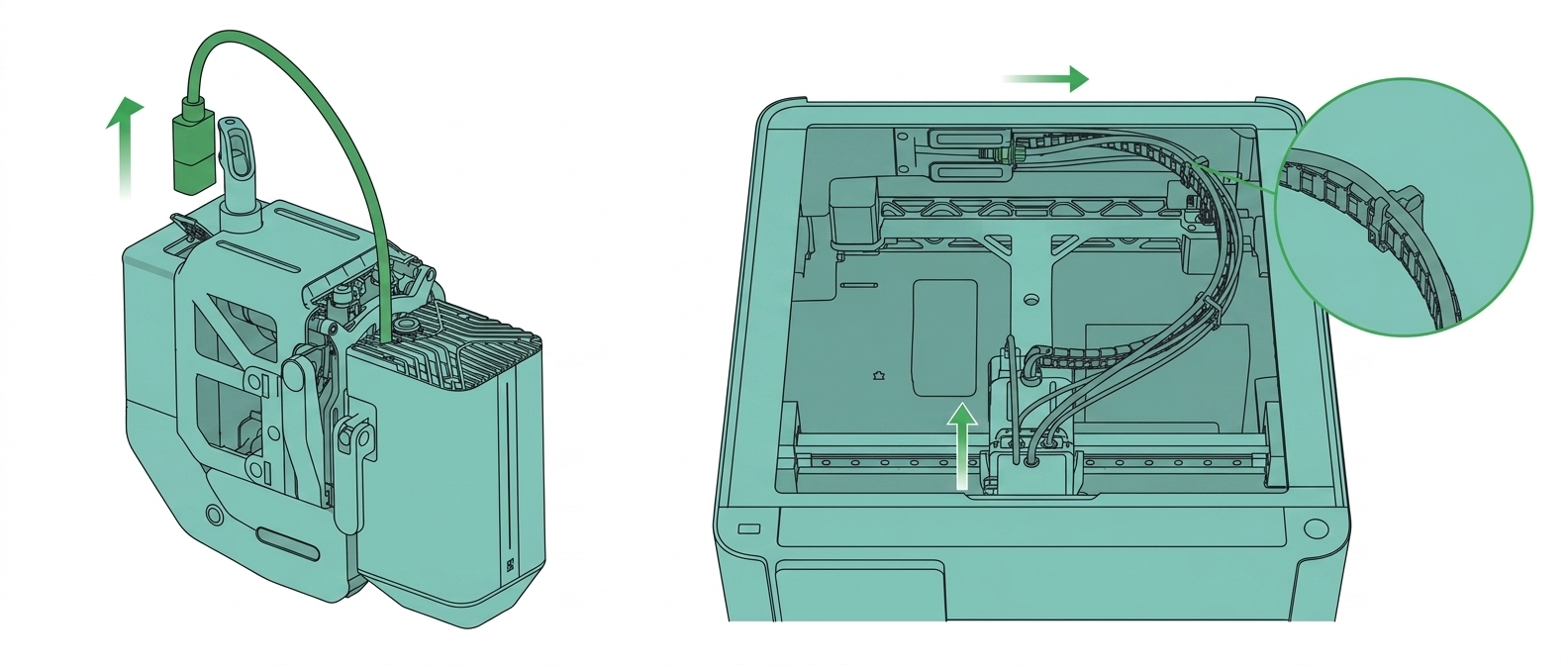

Отсоедините разъем от печатающей головки, затем отсоедините черный шланг воздушной помощи на муфте лазерного модуля.
Шаг 2. Разблокируйте быстросъемный рычаг и снимите
блокируйте быстросъемный рычаг. Затем сдвиньте модуль вверх до упора, чтобы снять его.
Шаг 3. Снимите блок быстросъемного рычага

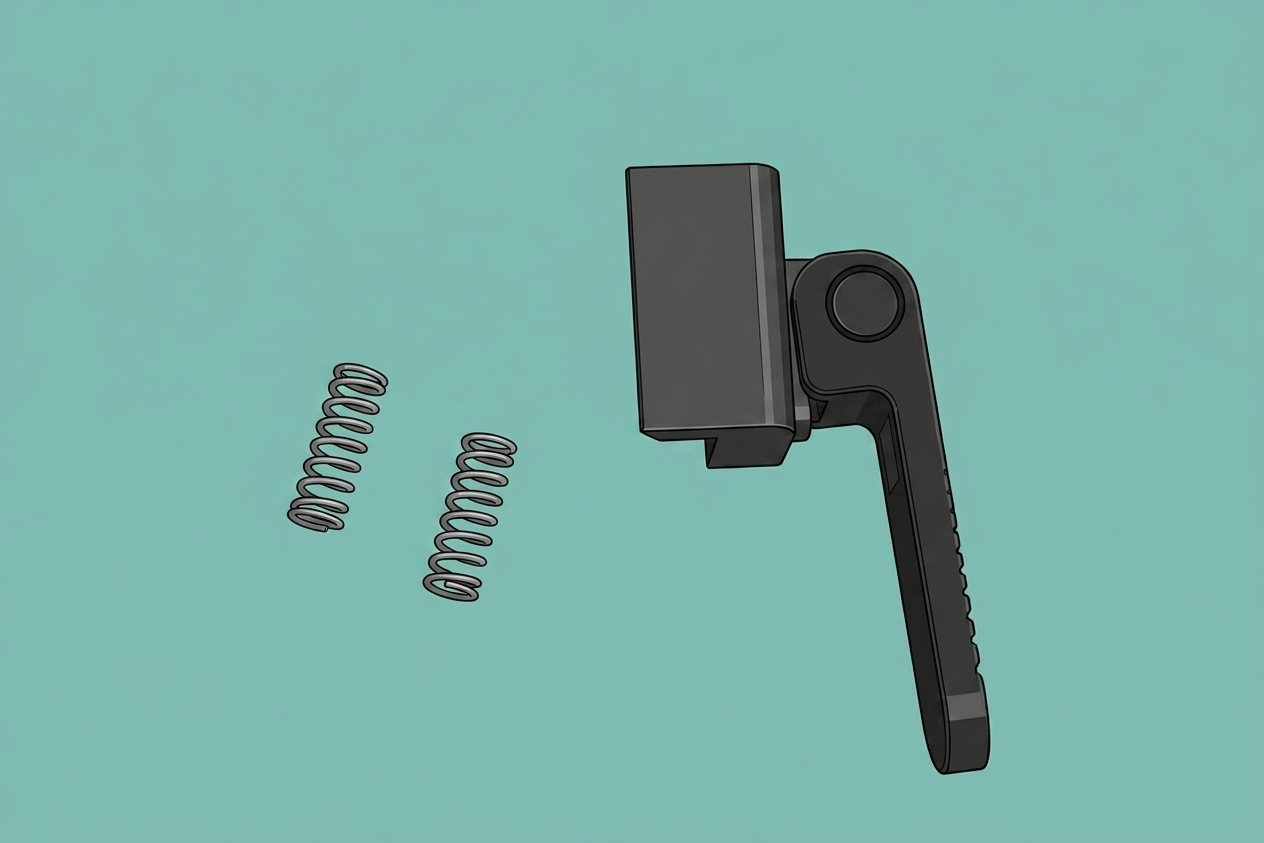

Нажмите на быстросъемный рычаг вниз, чтобы открыть винт, ослабьте винт и снимите блок быстросъемного рычага и две пружины.
Примечание: При снятии винта слегка надавите и удерживайте блок, чтобы он не выскочил и не упал.
Руководство по установке
Шаг 1. Установите пружины

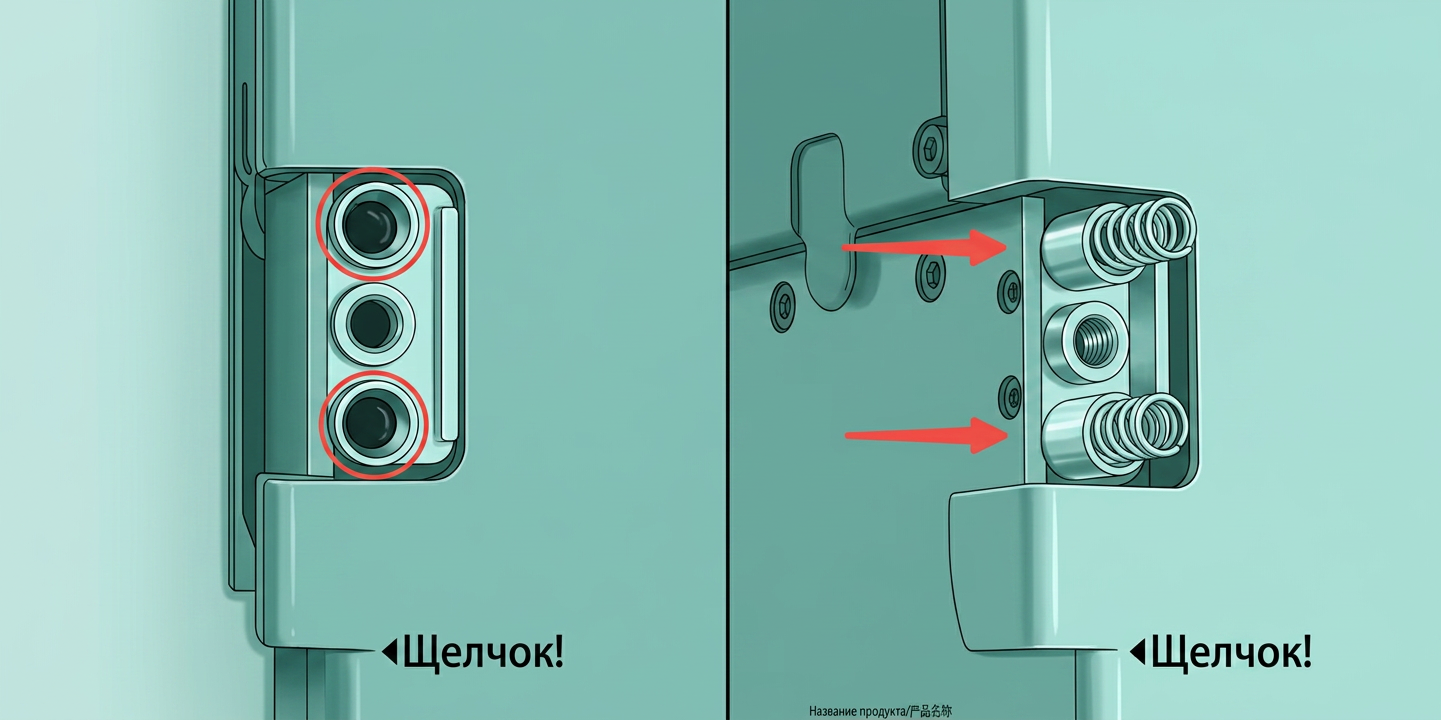

Поместите пружины в два установочных отверстия. Пожалуйста, не стирайте смазку с пружин.
Шаг 2. Установите блок быстросъемного рычага
Совместите установочные отверстия блока быстросъемного рычага с пружиной и установите блок.

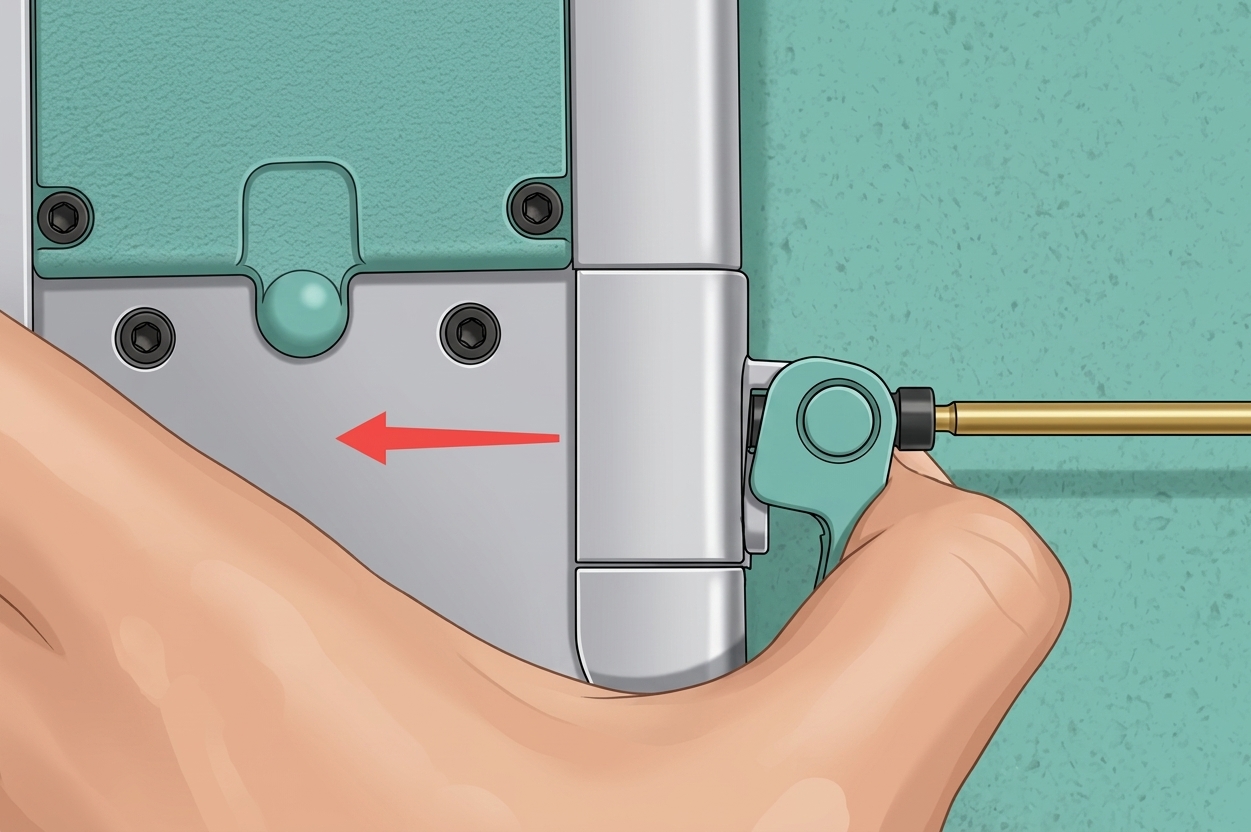

Плотно нажмите на блок рукой, чтобы открыть винт, затем затяните винт.
Примечание: Нет необходимости чрезмерно затягивать винты
Шаг 3. Для проверки завершения/успеха
Правильно установленный блок:

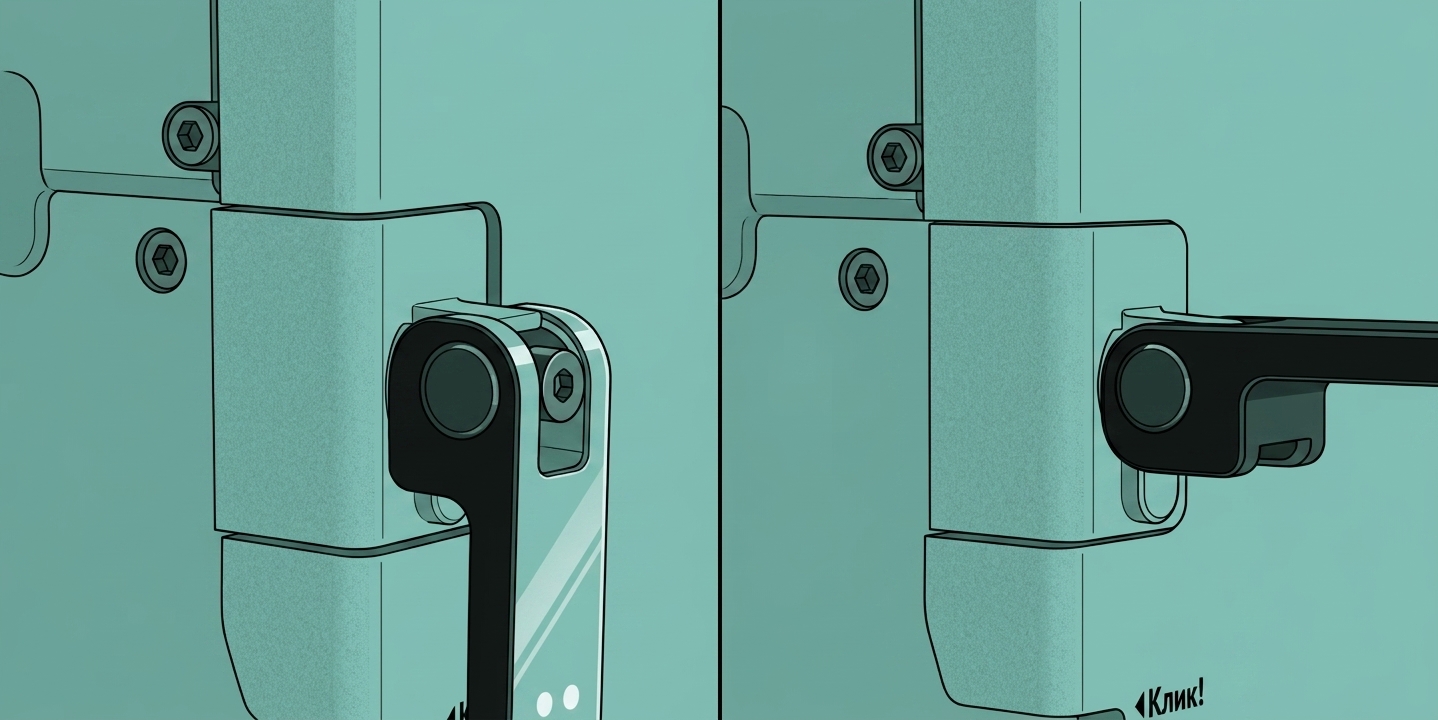

Сдвиньте модуль вниз по направляющей печатающей головки, убедитесь, что метка «Click» модуля совмещена с пазом на печатающей головке. Затем нажмите на быстросъемный рычаг вниз, чтобы зафиксировать его.
Для проверки вручную потяните зафиксированный лазерный модуль вверх. Если заметного движения нет, установка прошла успешно. Если присутствует заметный люфт, модуль установлен неправильно, возможно, винт недостаточно затянут. Если рычаг не удается нажать вниз, винты, вероятно, перетянуты.
