Замена кронштейна магнита блокиратора сопла H2D

Кронштейн магнита блокиратора сопла

Кронштейн магнита блокиратора сопла установлен в нижней части печатающей головки. Он оснащен 3 магнитами для удержания блокиратора сопла на месте. Детали кронштейна магнита блокиратора сопла и его аксессуаров следующие:

Кронштейн магнита блокиратора сопла * 1

Винты M2.5 (используются для крепления кронштейна магнита блокиратора сопла) * 2

Установочный винт * 1 (применяется для кронштейна магнита блокиратора Версии 2)

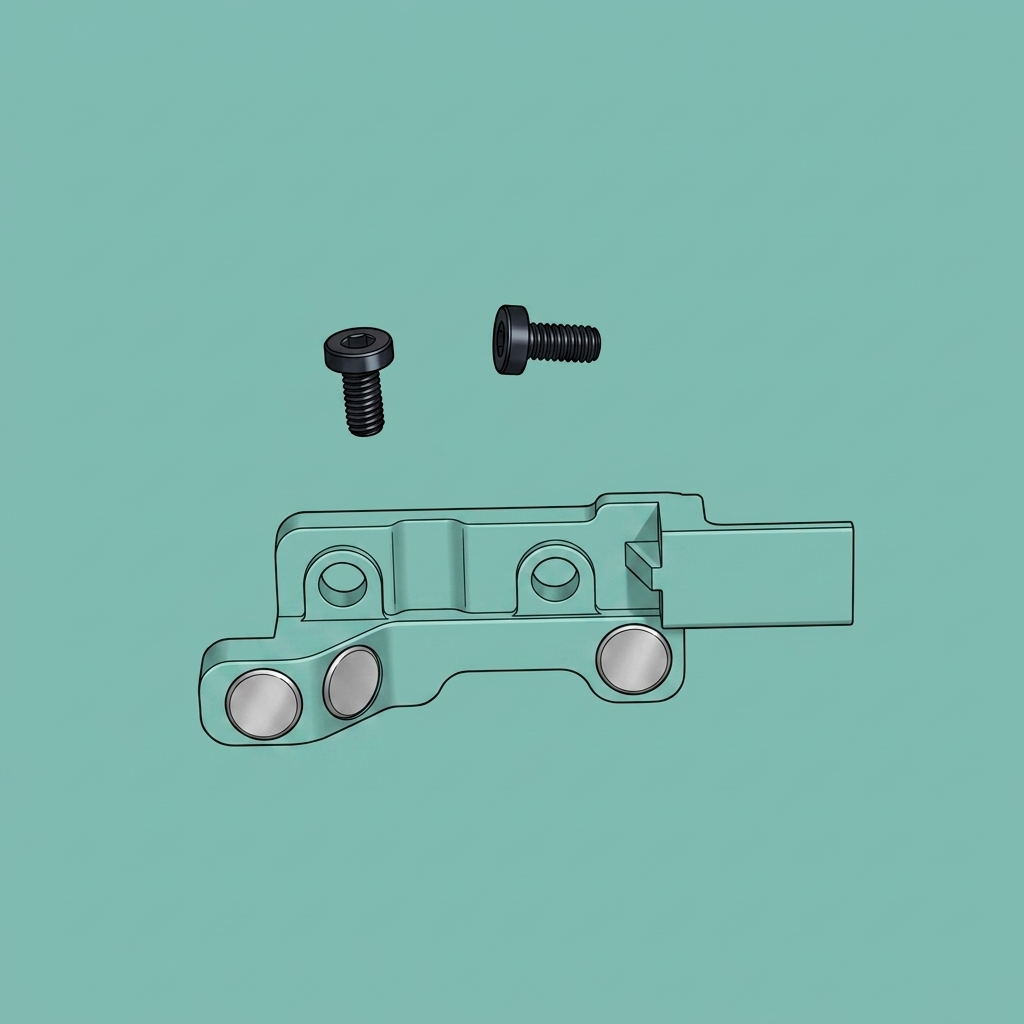

Кронштейн магнита блокиратора Версия 1

Кронштейн магнита блокиратора Версия 2

?Примечание: Процедура замены немного отличается для разных версий кронштейна. Пожалуйста, обратитесь к шагам замены, соответствующим вашей конкретной версии кронштейна.

Когда использовать

• Кронштейн магнита блокиратора сопла поврежден.

Необходимые инструменты и материалы

Новый кронштейн магнита блокиратора сопла

Шестигранный ключ H2.0

Предупреждение о безопасности

ВАЖНО!

Перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки, необходимо выключить принтер. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и возникновению опасных ситуаций.

Во время технического обслуживания или устранения неполадок может потребоваться разборка частей, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом, с другими металлическими или электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.

Поэтому крайне важно выключить принтер и отключить его от источника питания перед выполнением любых работ по техническому обслуживанию . Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. По любым вопросам или сомнениям относительно выполнения данного руководства, мы рекомендуем подать технический запрос

используйте шестигранный ключ H2.0 для затяжки 2 крепежных винтов.

Замена кронштейна магнита блокиратора Версия 2

Снятие кронштейна магнита блокиратора сопла

Используйте шестигранный ключ H2.0, чтобы открутить 2 крепежных винта кронштейна магнита блокиратора сопла. Затем снимите кронштейн магнита блокиратора сопла.

Установка кронштейна магнита блокиратора сопла

Шаг 1. Затяните один винт и один установочный винт

Сначала совместите кронштейн магнита блокиратора с отверстиями для винтов на печатающей головке, используя ориентацию, показанную на изображении ниже.

Затем используйте шестигранный ключ H2.0 для затяжки черного винта, показанного на изображении ниже, а затем шестигранный ключ H1.5 для затяжки серебристого установочного винта.

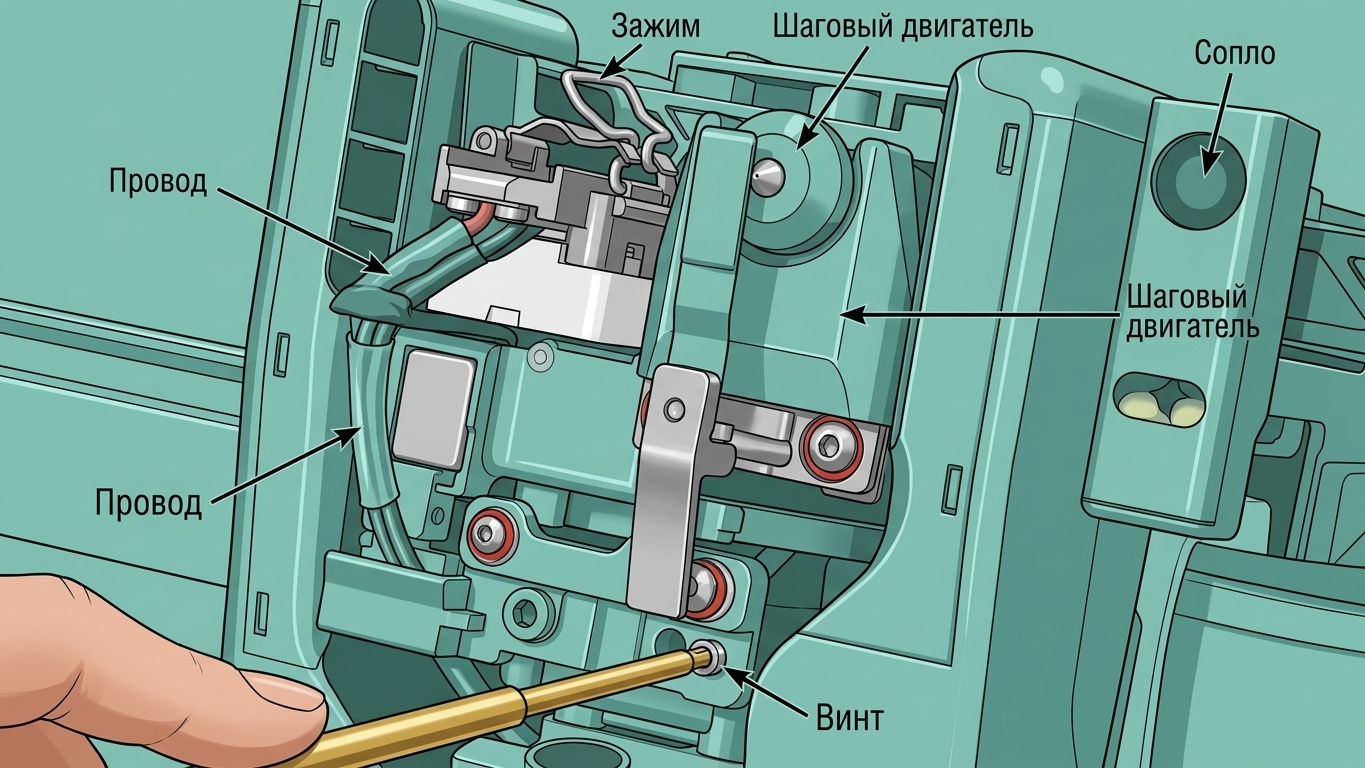

Шаг 2. Отрегулируйте натяжение установочного винта

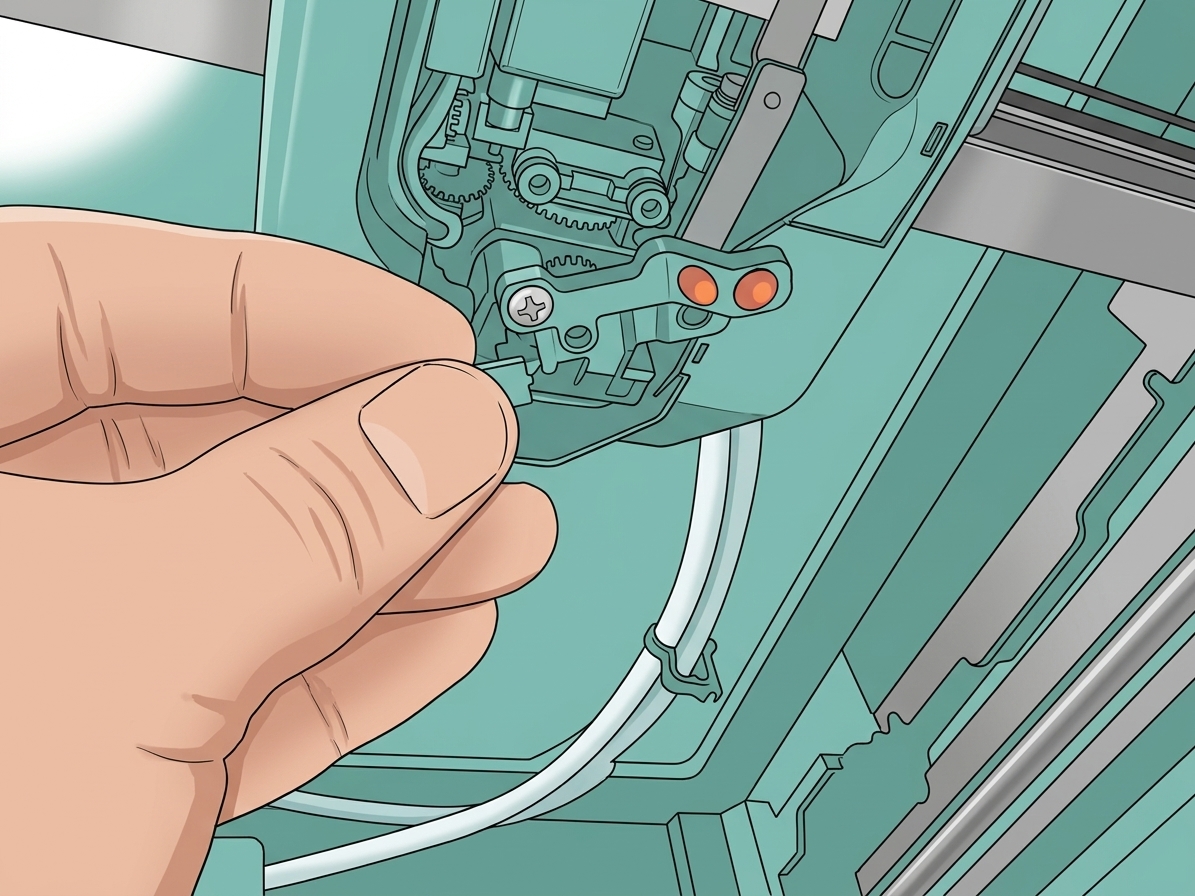

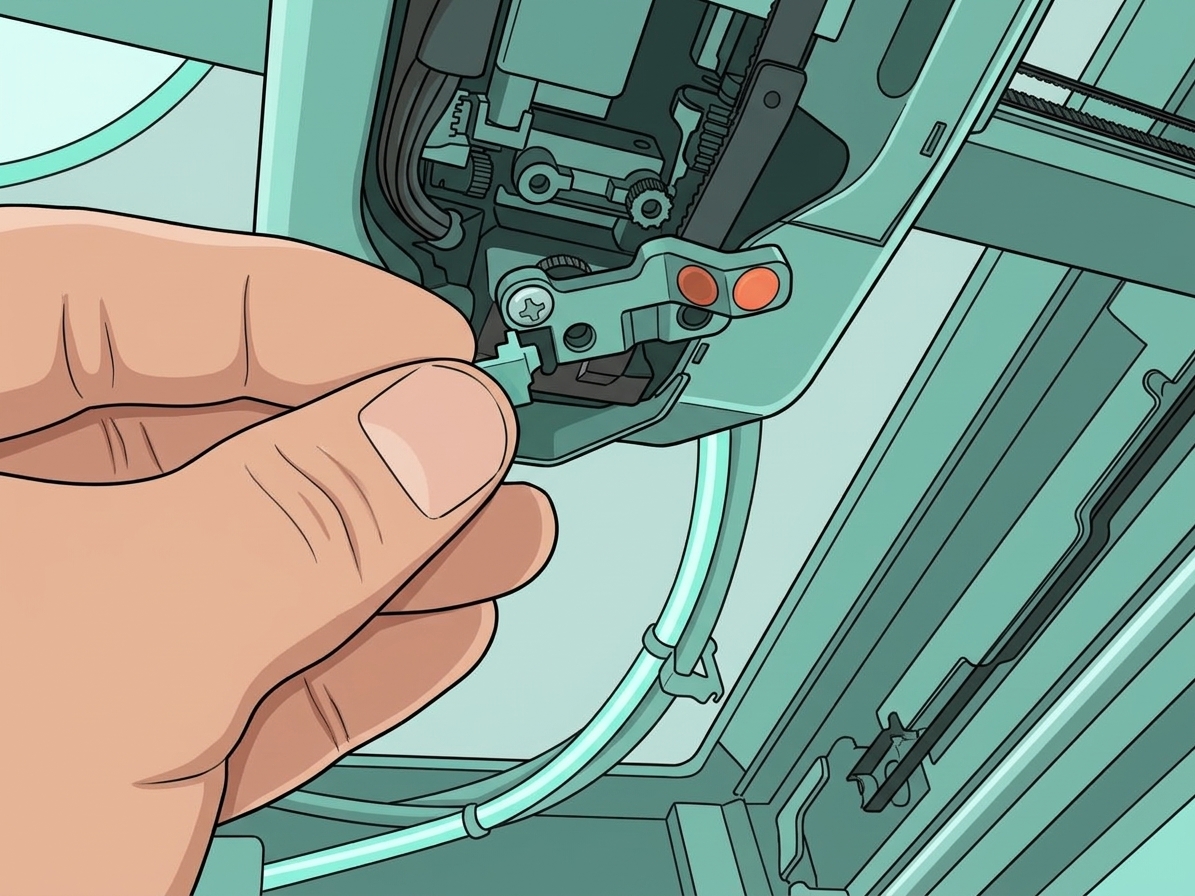

Отрегулируйте натяжение установочного винта до тех пор, пока пластина блокиратора едва сможет прикрепиться к магниту на кронштейне, как показано на анимации ниже.

Шаг 3. Затяните центральный винт

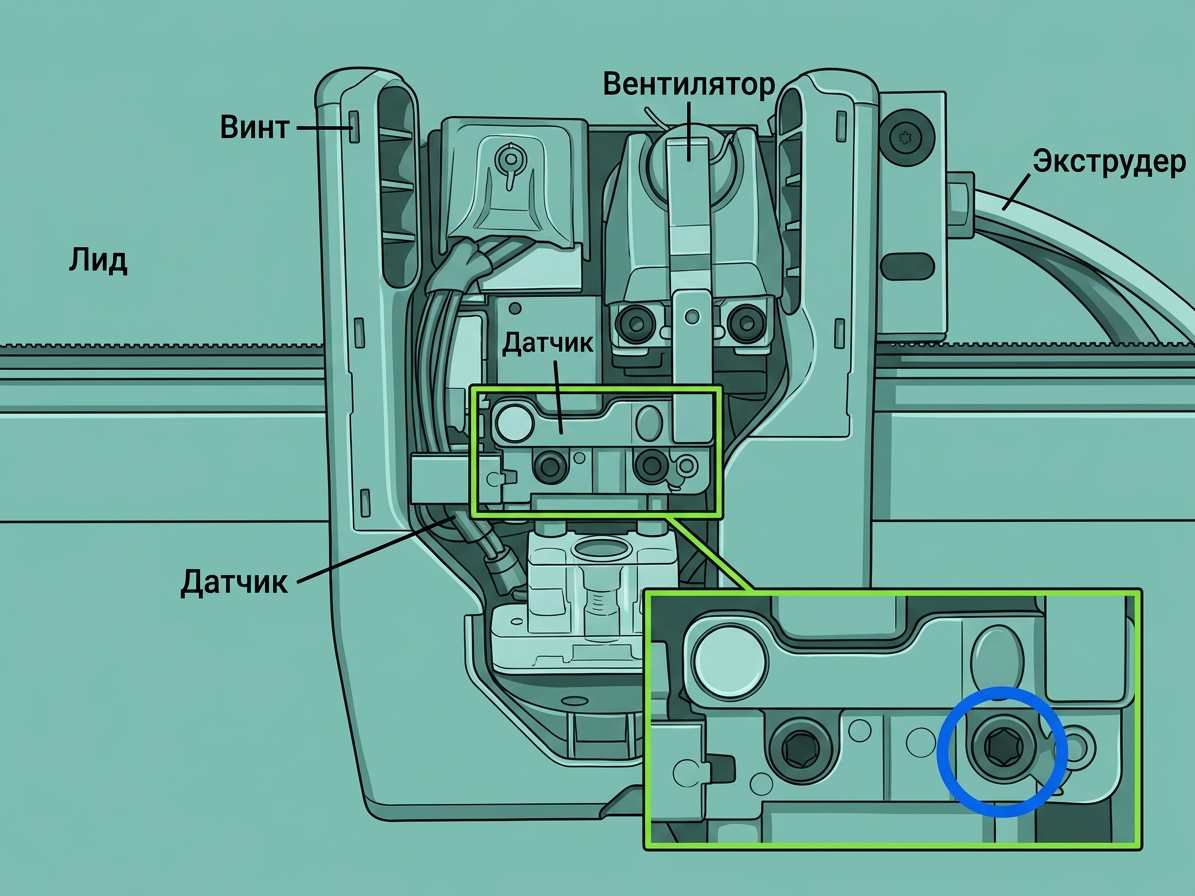

После правильной регулировки установочного винта используйте шестигранный ключ H2.0 для затяжки центрального черного винта (выделен синим на изображении ниже).

Проверка работоспособности

Подключите питание и включите принтер.

Нажмите, чтобы переключить хотэнд. Убедитесь, что компонент блокиратора сопла правильно поворачивается и надежно притягивается кронштейном магнита блокиратора сопла.
