Замена соединителя ПВХ-трубки и пневматического разъема H2D/H2CПримечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2C.

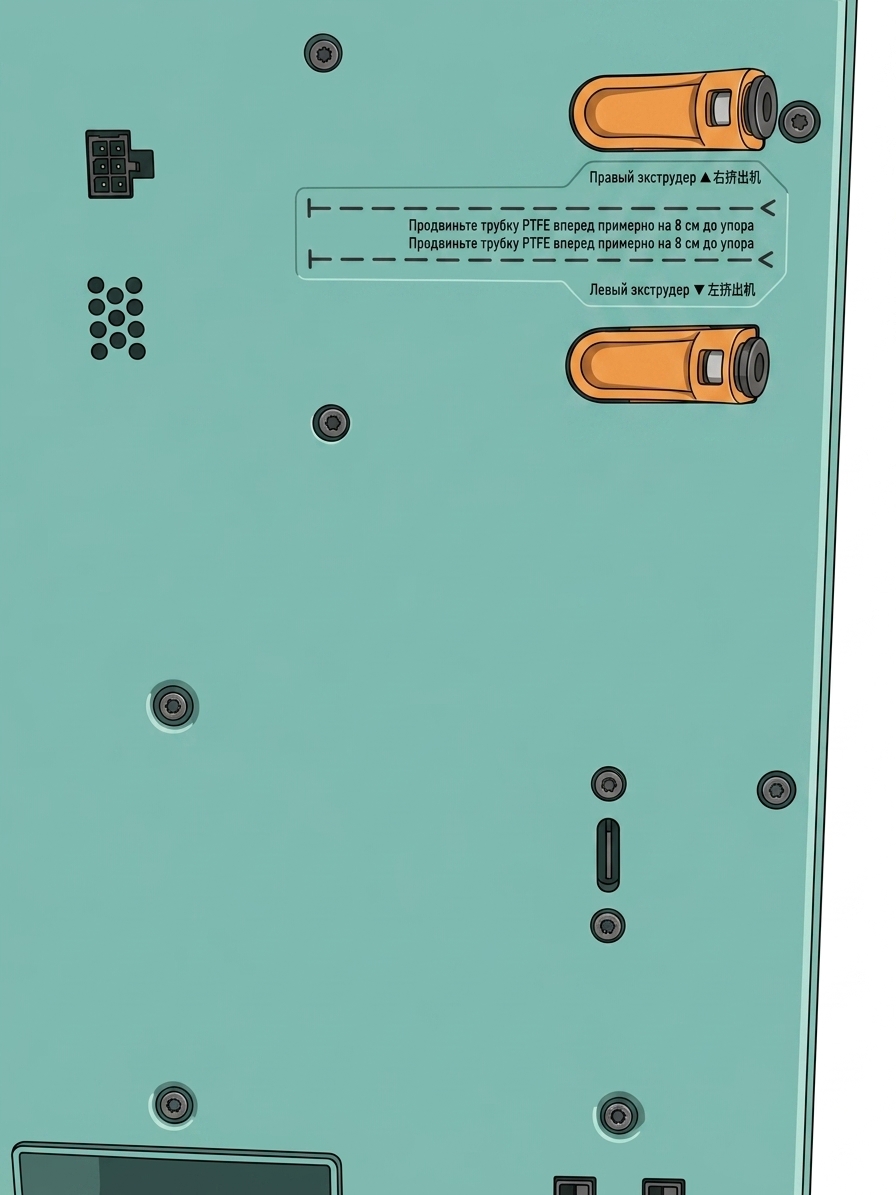

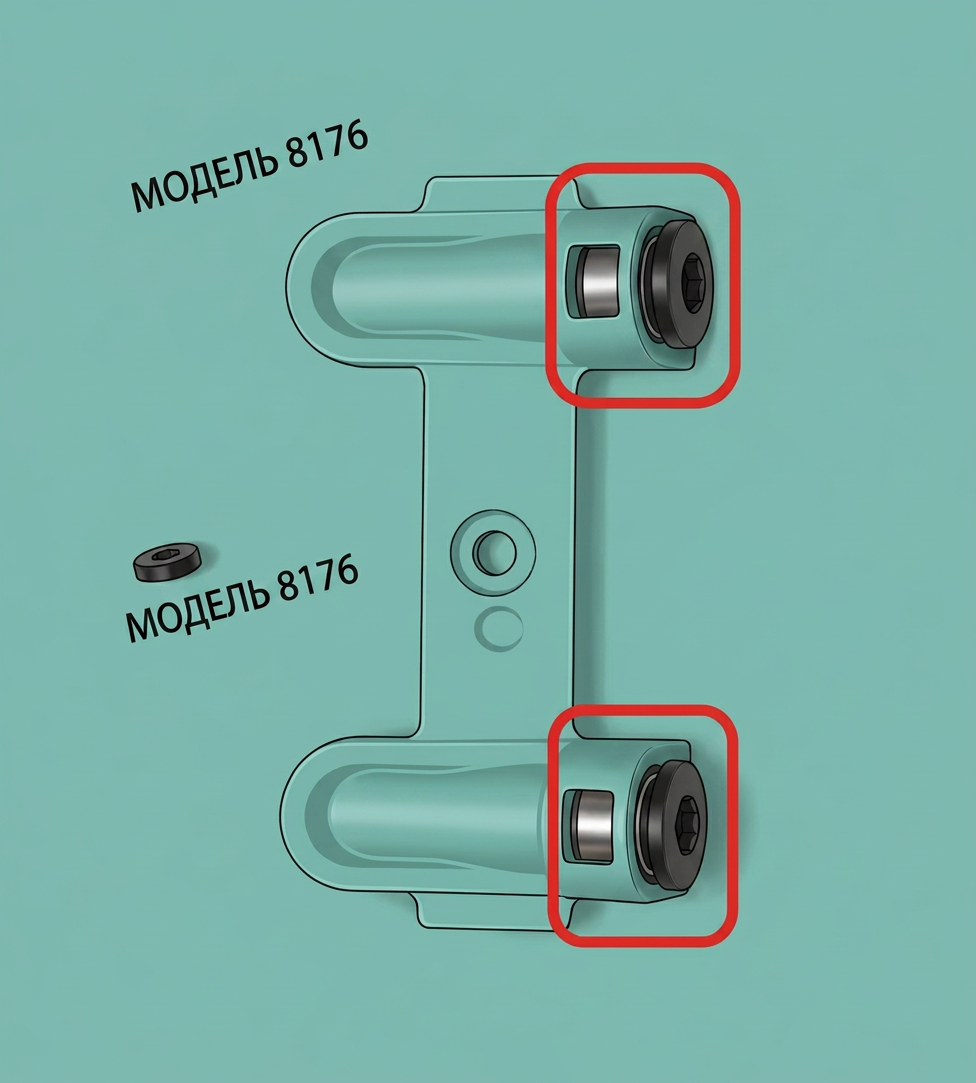

Соединитель ПВХ-трубки и пневматический разъем Соединитель ПВХ-трубки установлен на задней части принтера и используется для крепления ПВХ-трубки. Пневматический разъем — это черная фитинг, установленный на соединителе ПВХ-трубки. Запасные части для соединителя ПВХ-трубки включают: Соединитель ПВХ-трубки × 1 - Винт BT3x5 (для крепления соединителя ПВХ-трубки) × 1

Когда использовать

• Поврежден соединитель ПВХ-трубки или пневматический разъем.
• Соединитель ПВХ-трубки не может надежно закрепить ПВХ-трубку.

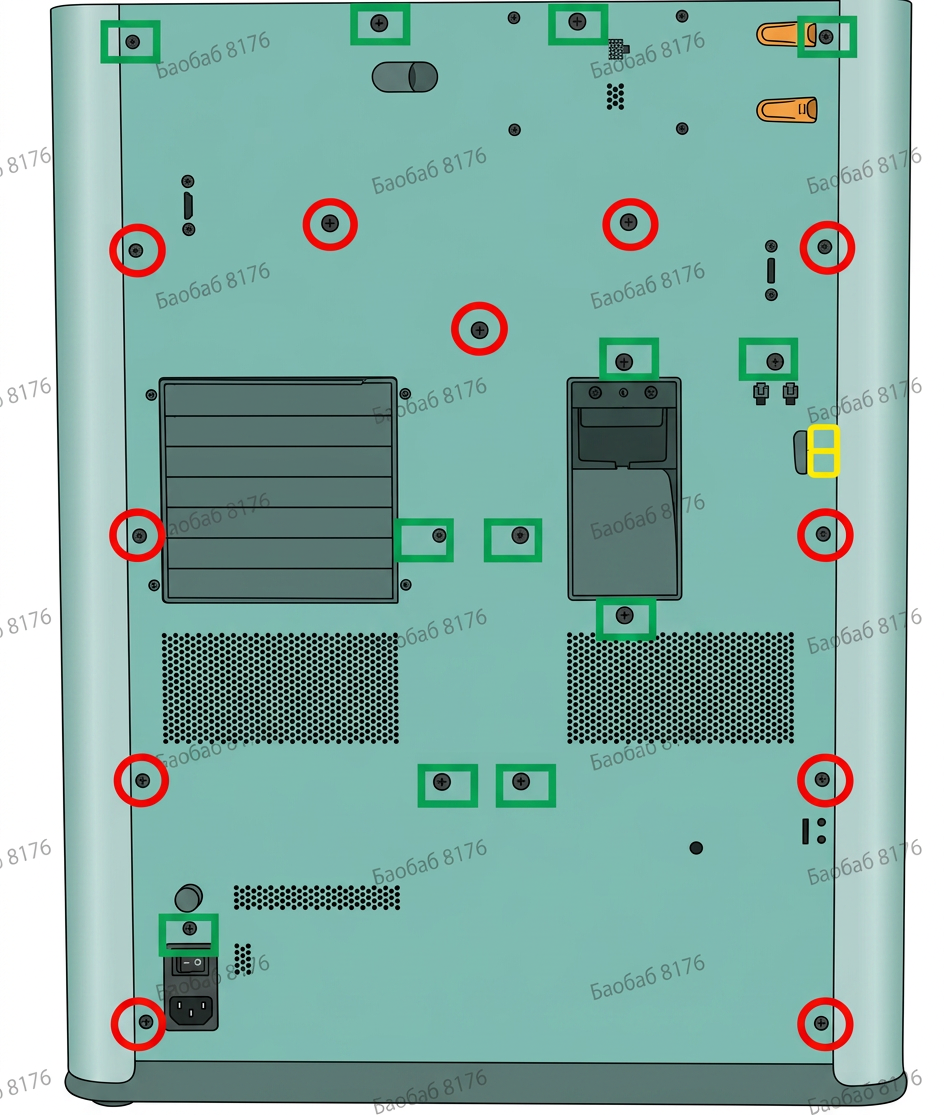

Необходимые инструменты и материалы - Новый соединитель ПВХ-трубки - Шестигранный ключ H2.0 Спецификации и количество винтов, используемых при замене соединителя ПВХ-трубки и пневматического разъема H2D (рекомендуется правильно хранить снятые винты во избежание потери): Спецификация Изображение Использование Позиция Количество BT3x8 Крепление задней панели (отмечено зеленым квадратом) 12 ST3x8 Крепление задней панели (отмечено красным кругом) 11 ST3x12 Крепление кронштейна держателя катушки (отмечено желтым квадратом) 2 BT3x5 Крепление соединителя ПВХ-трубки 1

Предупреждение о безопасности ВАЖНО! Обязательно выключите принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или с электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. При возникновении любых сомнений или вопросов по данному руководству мы рекомендуем подать заявку в службу технической поддержки относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.

Шаг 1: Снятие заднейпанели Вы можете обратиться к этому Wiki для снятия задней панели H2D: Замена задней панели H2D

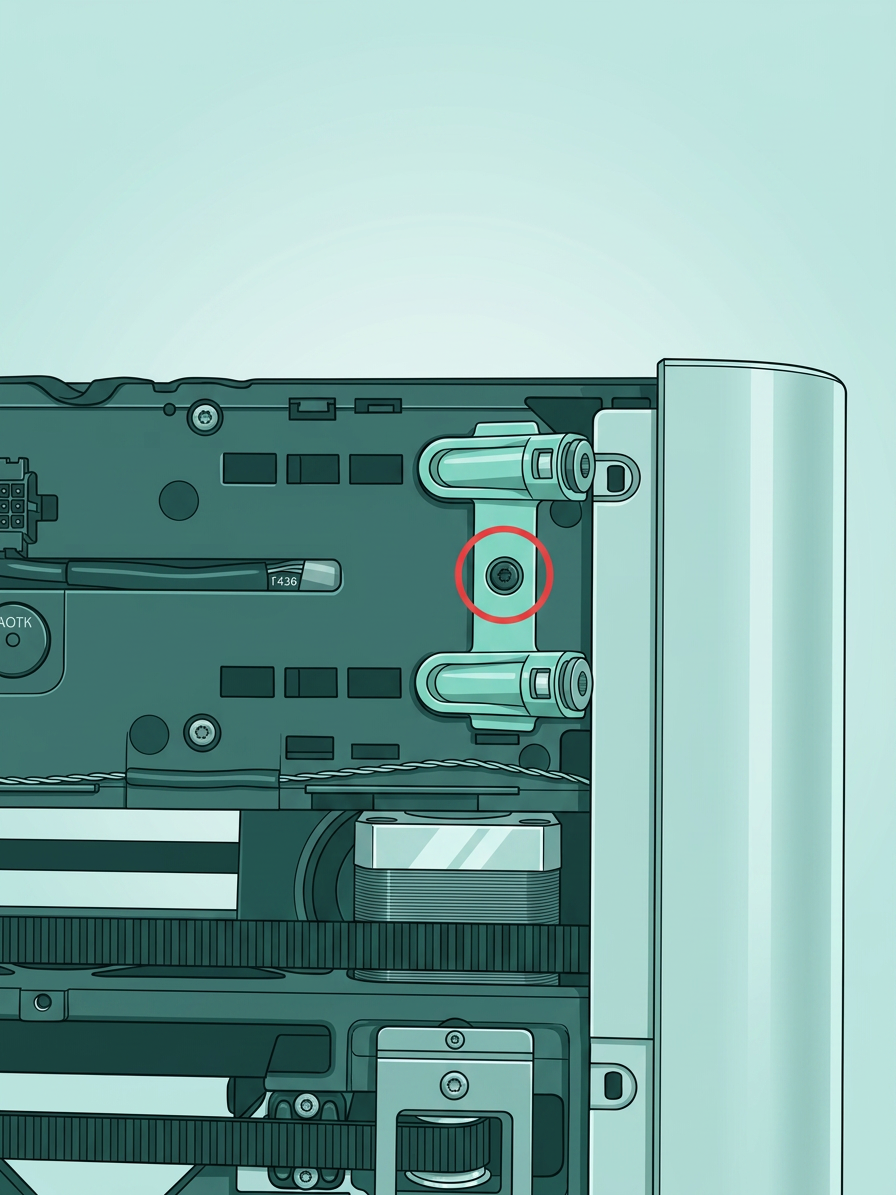

Шаг 2: Снятие соединителя ПВХ-трубки; Используйте шестигранный ключ H2.0, чтобы открутить один винт (BT3x5), затем вы можете снять соединитель ПВХ-трубки.

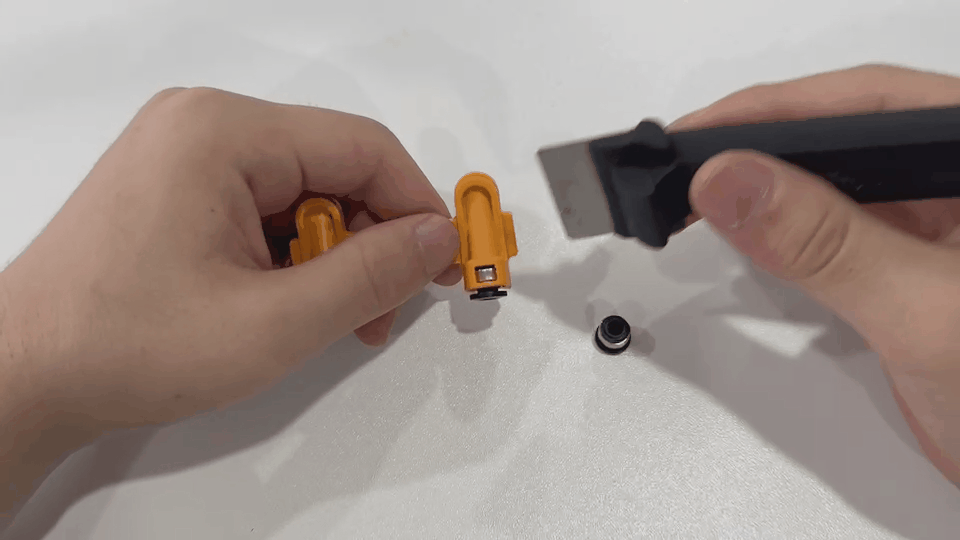

Шаг 3: Снятие пневматического разъема с соединителя ПВХ-трубки (выполнять по мере необходимости) Обратитесь к анимации ниже и используйте инструмент для поддевания (или нож), чтобы осторожно вынуть пневматический разъем.

Установка соединителя ПВХ-трубки

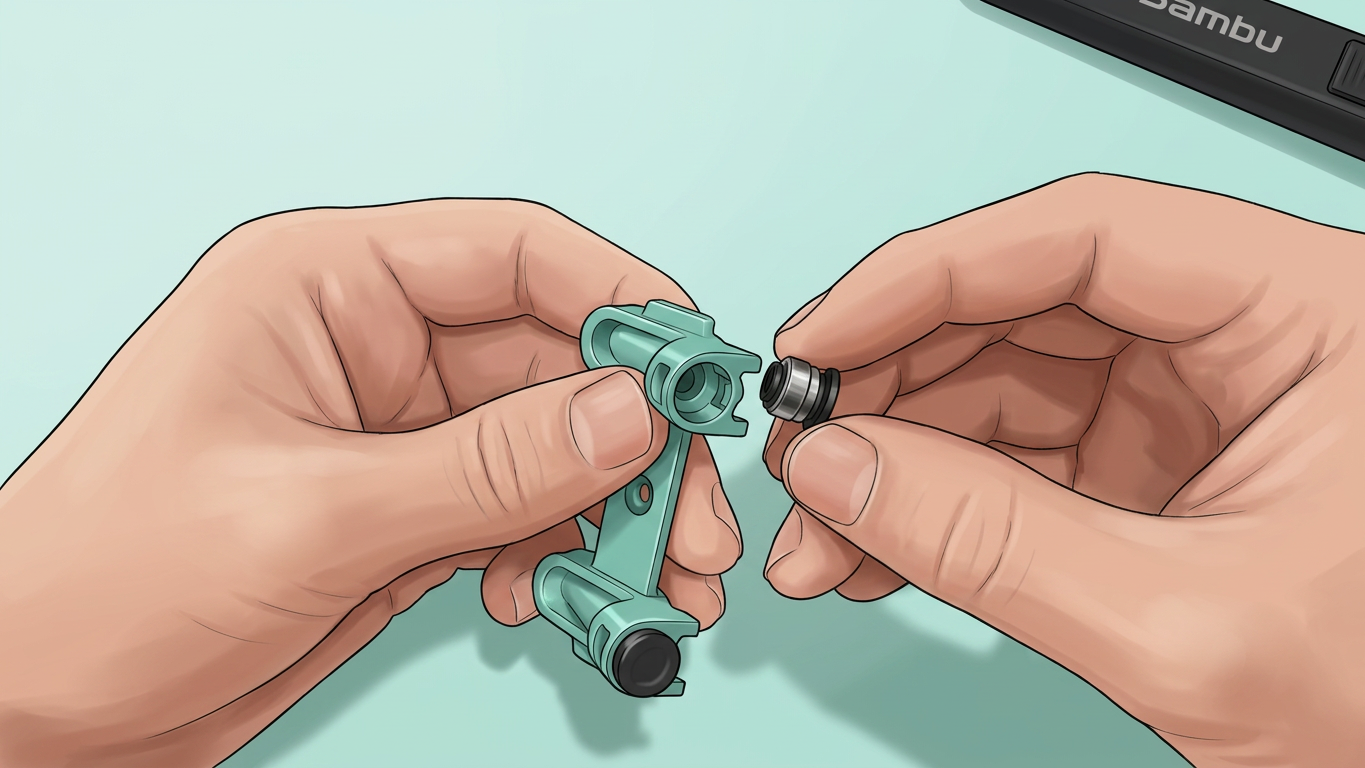

Шаг 1: Установка пневматического разъема на держатель трубки (выполнять по мере необходимости) Разъем имеет неправильную круглую форму. Убедитесь, что он правильно выровнен перед установкой нового пневматического разъема. Обратитесь к анимации ниже для получения инструкций по установке.

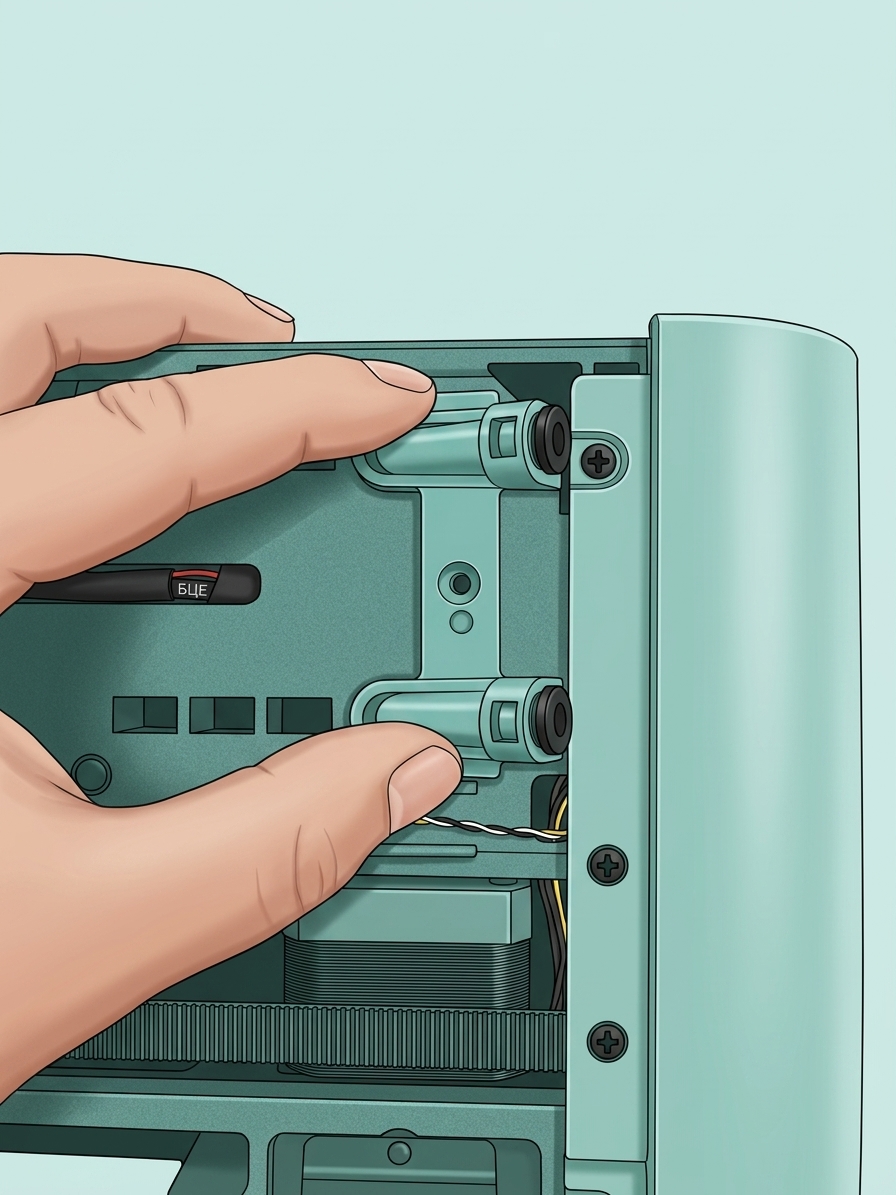

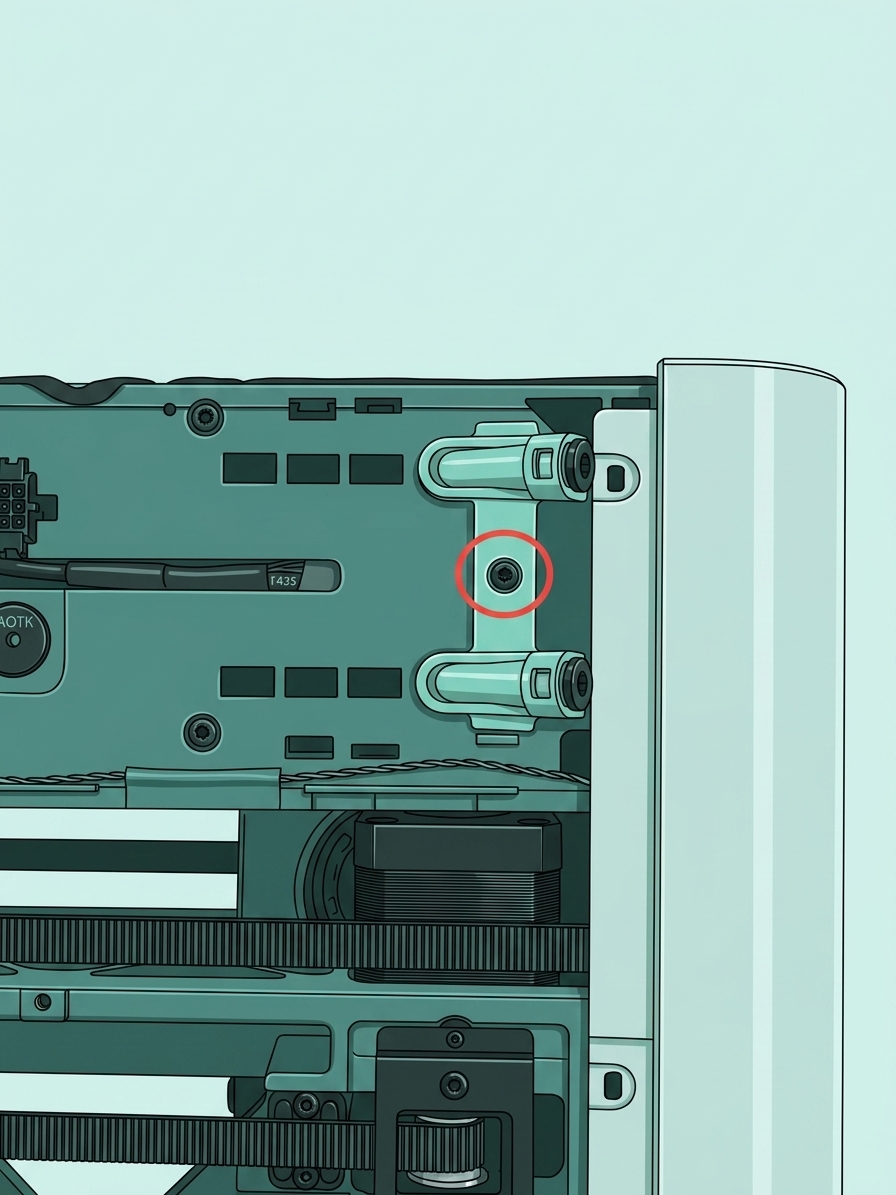

Шаг 2: Установка соединителя ПВХ-трубки Расположите новый соединитель ПВХ-трубки в исходном положении, затем используйте шестигранный ключ H2.0, чтобы затянуть один крепежный винт (BT3x5) для фиксации соединителя ПВХ-трубки на месте.

Шаг 3: Установка задней панели Вы можете обратиться к этому Wiki для установки задней панели H2D: Замена задней панели H2D

Проверка работоспособности Убедитесь, что соединитель трубки не шатается и нормально закрепляет ПВХ-трубку.
