Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.
Автоматическое верхнее вентиляционное отверстие
Автоматическое верхнее вентиляционное отверстие установлено на верхней раме принтера и управляет закрытием вентиляционного отверстия с помощью двигателя.
Запасные части для комплекта автоматического верхнего вентиляционного отверстия включают следующее:
Автоматическое верхнее вентиляционное отверстие * 1
Качающаяся тяга * 1
Когда использовать
Повреждено автоматическое верхнее вентиляционное отверстие
Повреждена качающаяся тяга
Необходимые инструменты и материалы
Новое автоматическое верхнее вентиляционное отверстие
Шестигранный ключ H1.5
Спецификации и количество винтов, задействованных при замене комплекта автоматического верхнего вентиляционного отверстия H2D (рекомендуется правильно хранить снятые винты во избежание их потери).
Спецификации винтов
Изображение винта
Местоположение
Диаграмма местоположения
Количество винтов
BT2×12
Используется для крепления передней крышки
1
Предупреждение о безопасности
ВАЖНО!
Крайне важно выключить принтер перед проведением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасным ситуациям.
Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом, с другими металлическими частями или электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и дополнительным проблемам.
them with an H1.5 hex wrench.

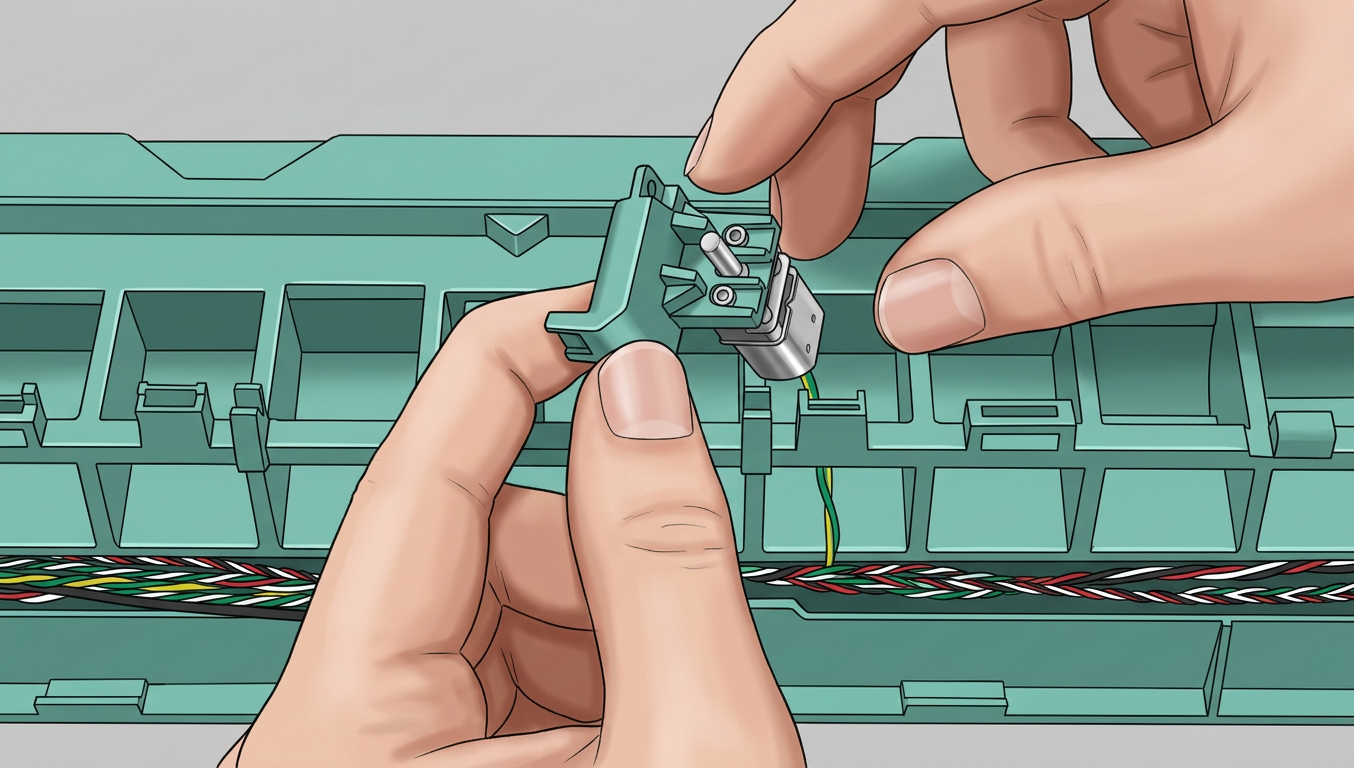

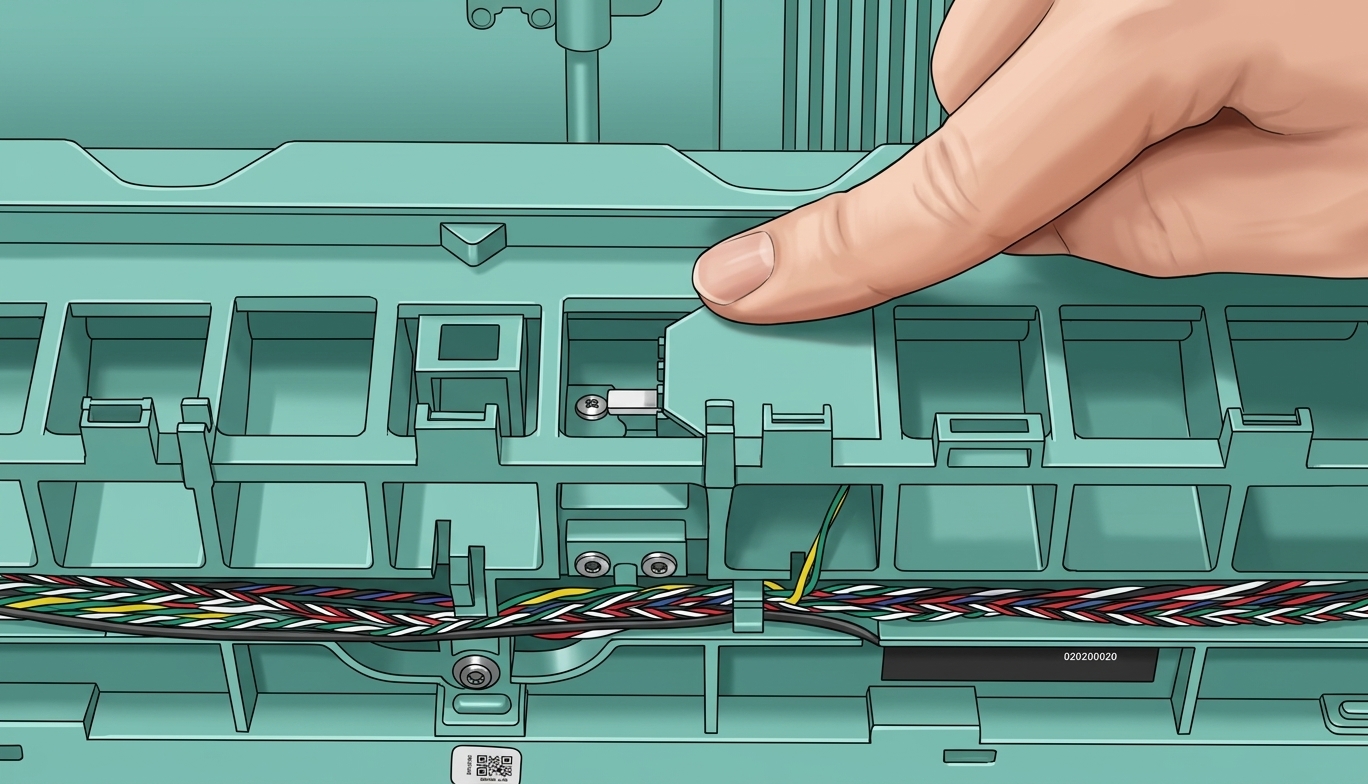

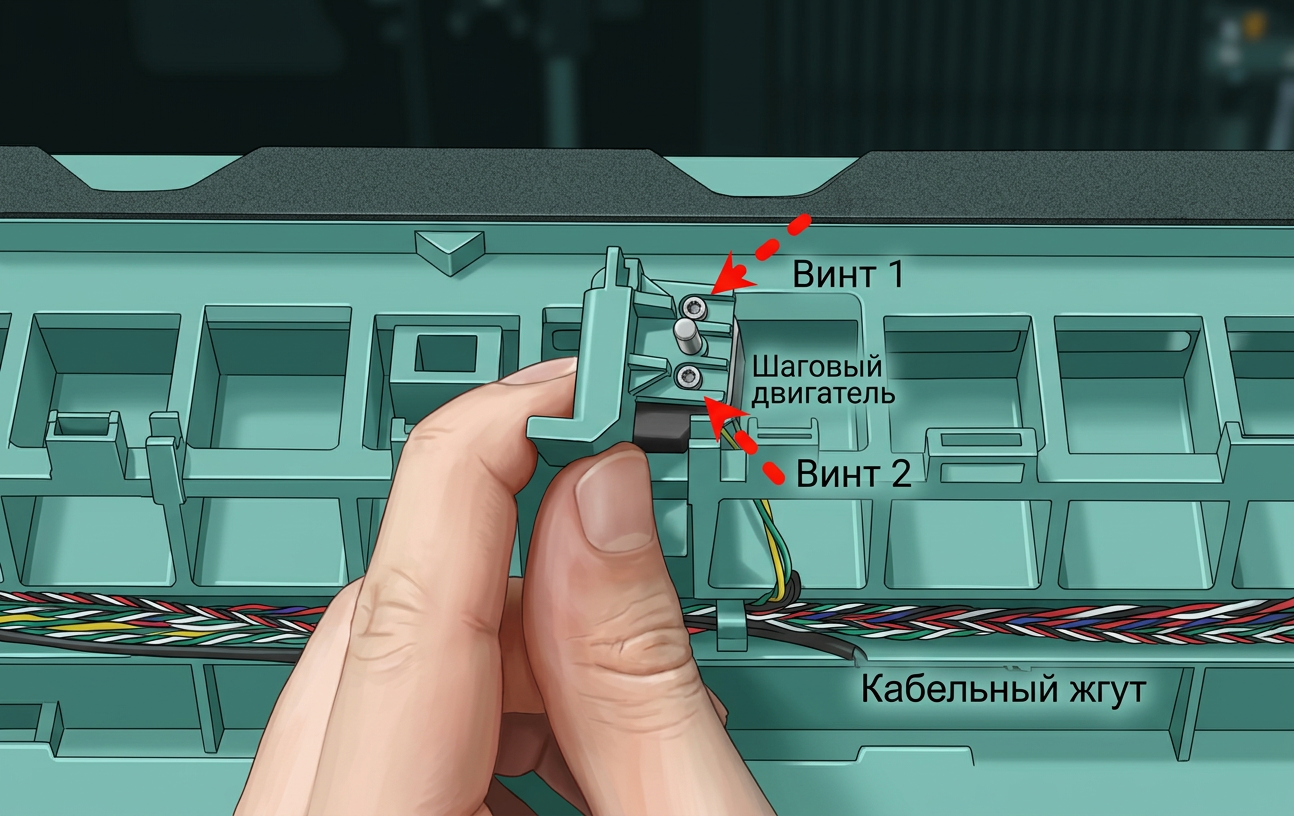

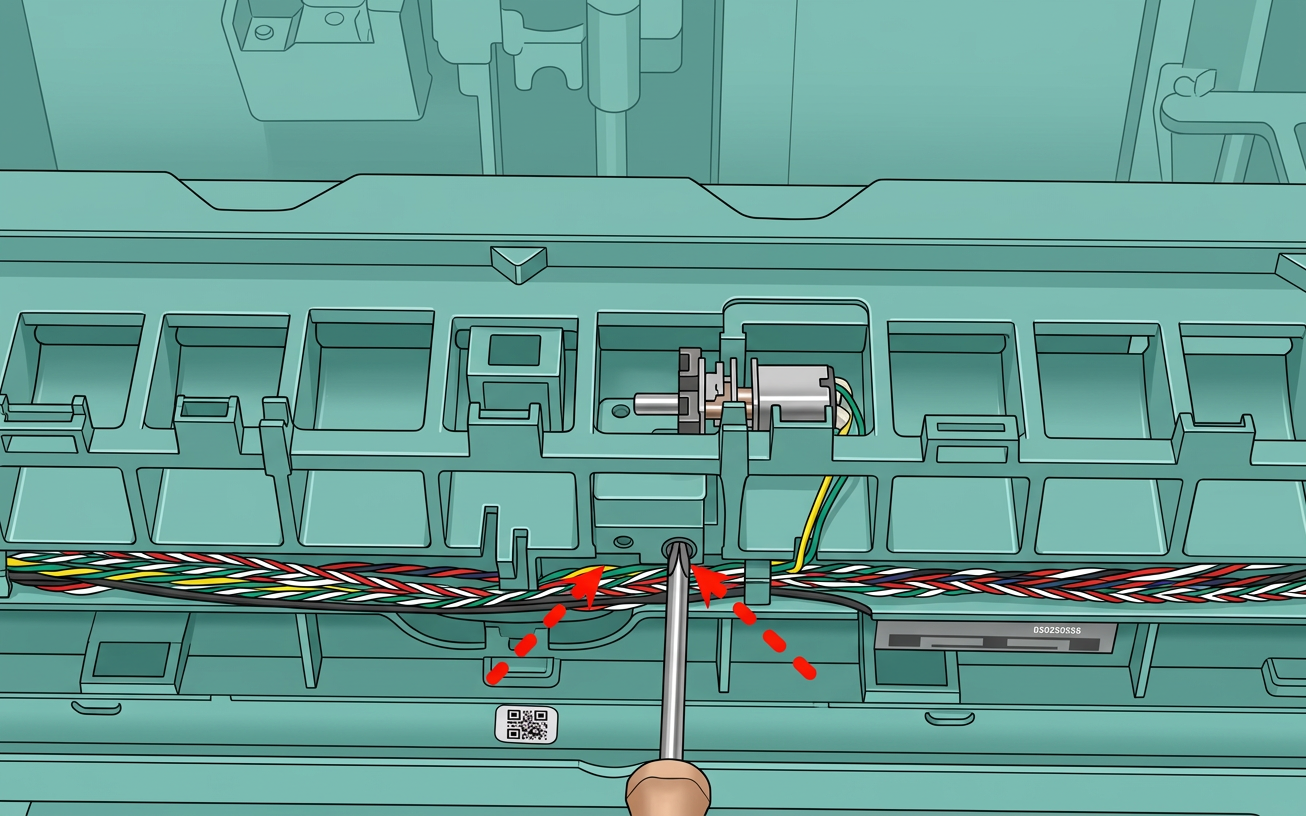

Install the assembled motor and base into the original position on the printer. First, tighten the 2 front screws, then tighten the 1 screw on the top.

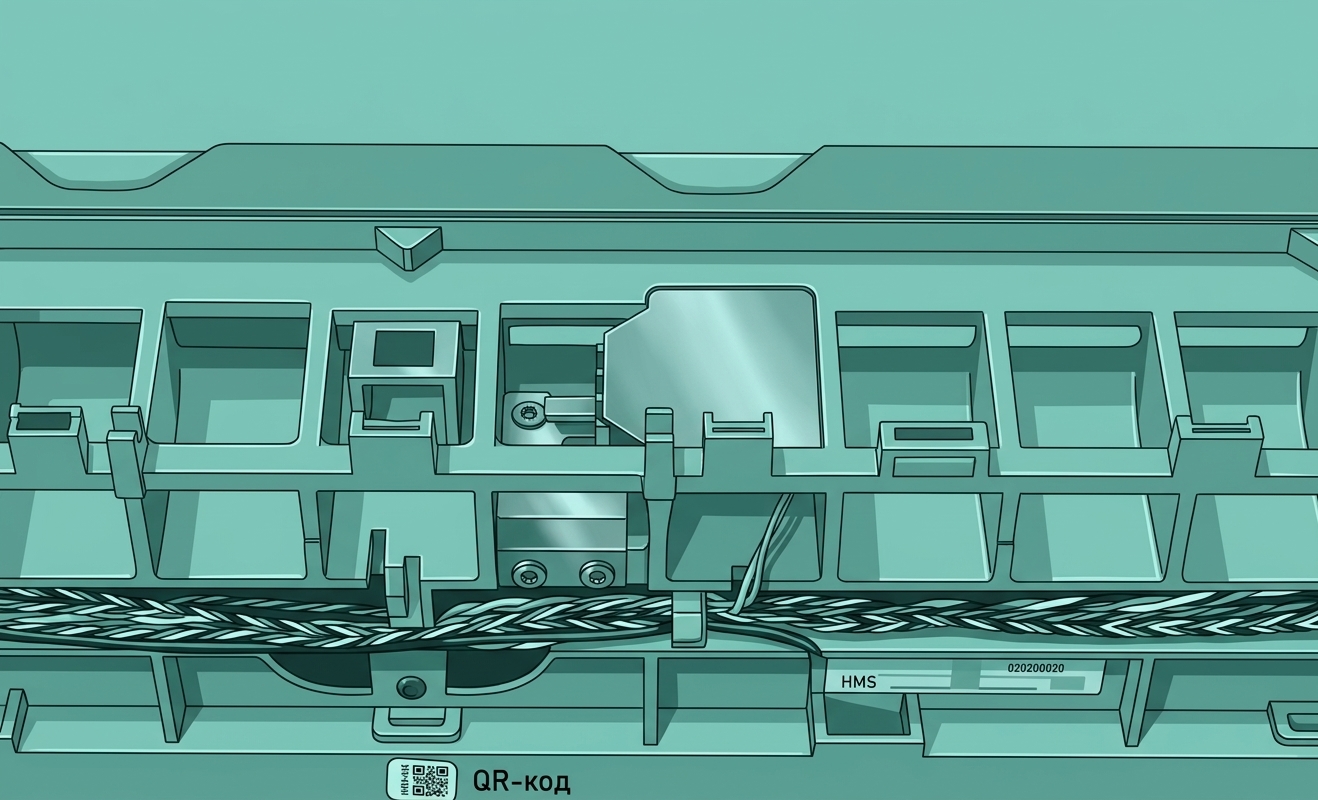

Attach the motor protective cover to the corresponding position, ensuring it is properly aligned.
Шаг 2: Установка автоматического верхнего вентиляционного отверстия на верхнюю раму

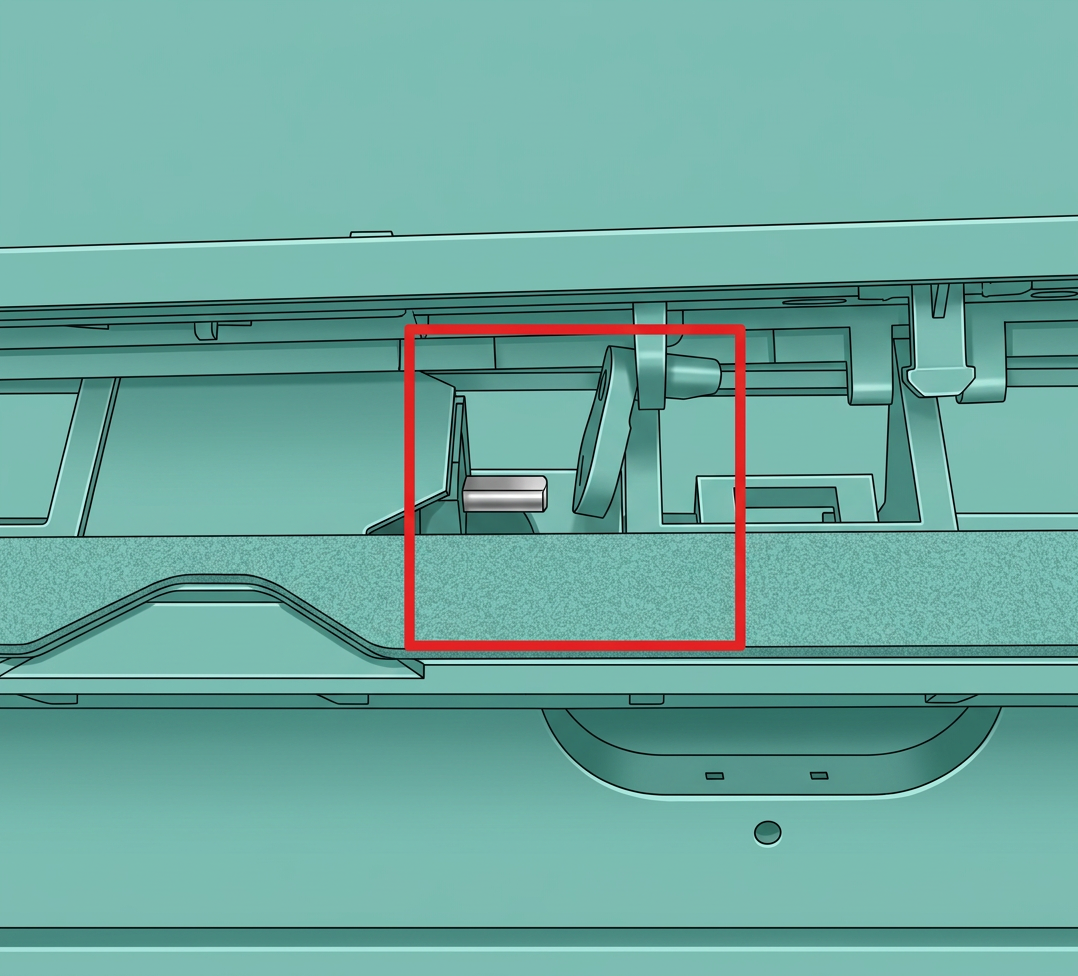

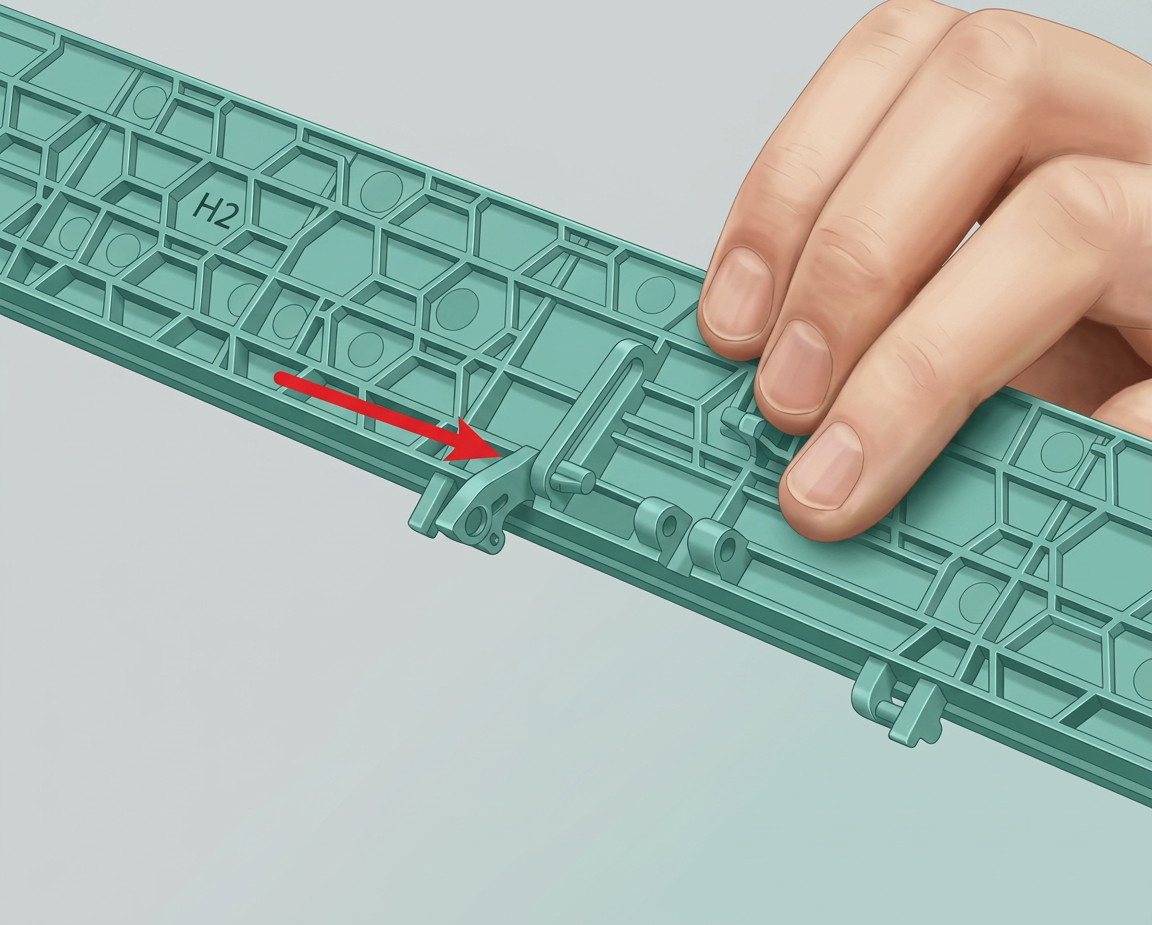

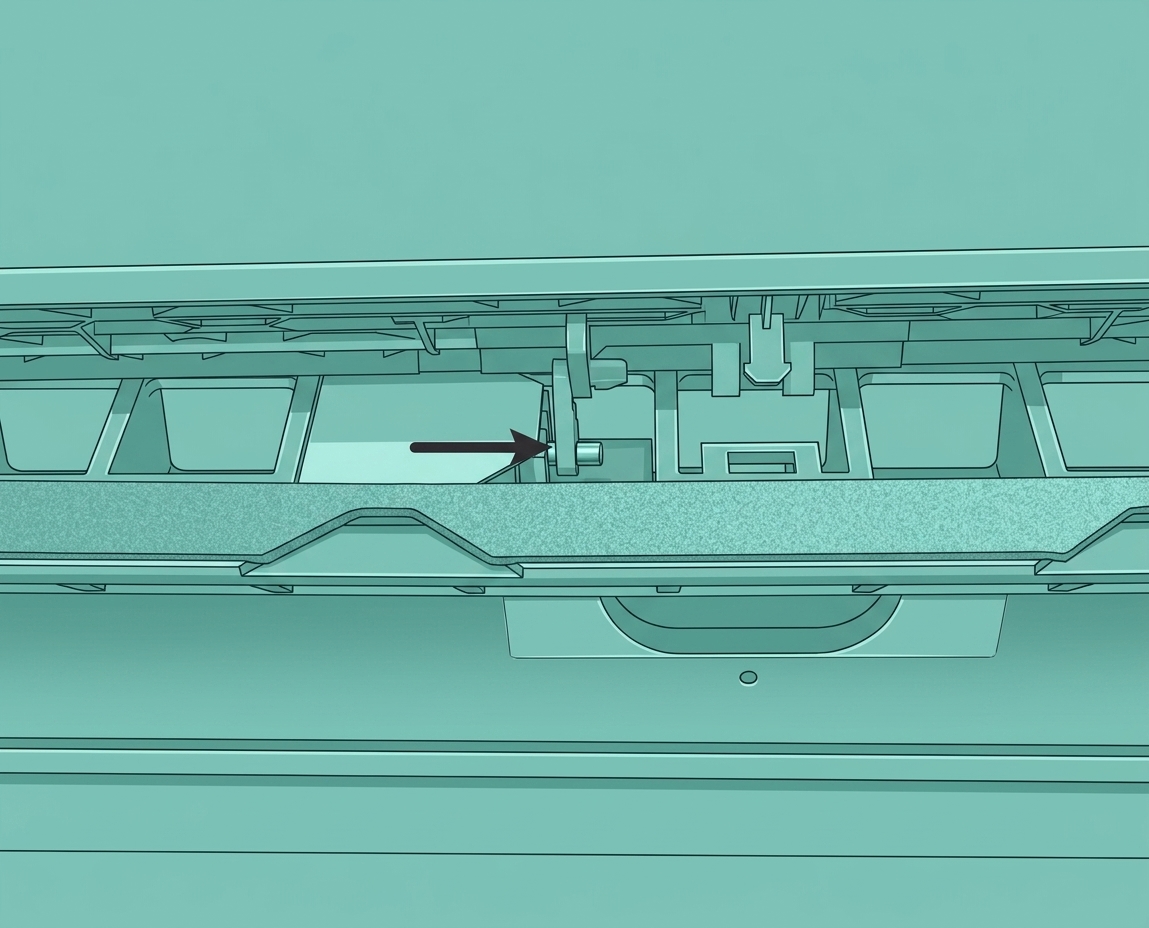

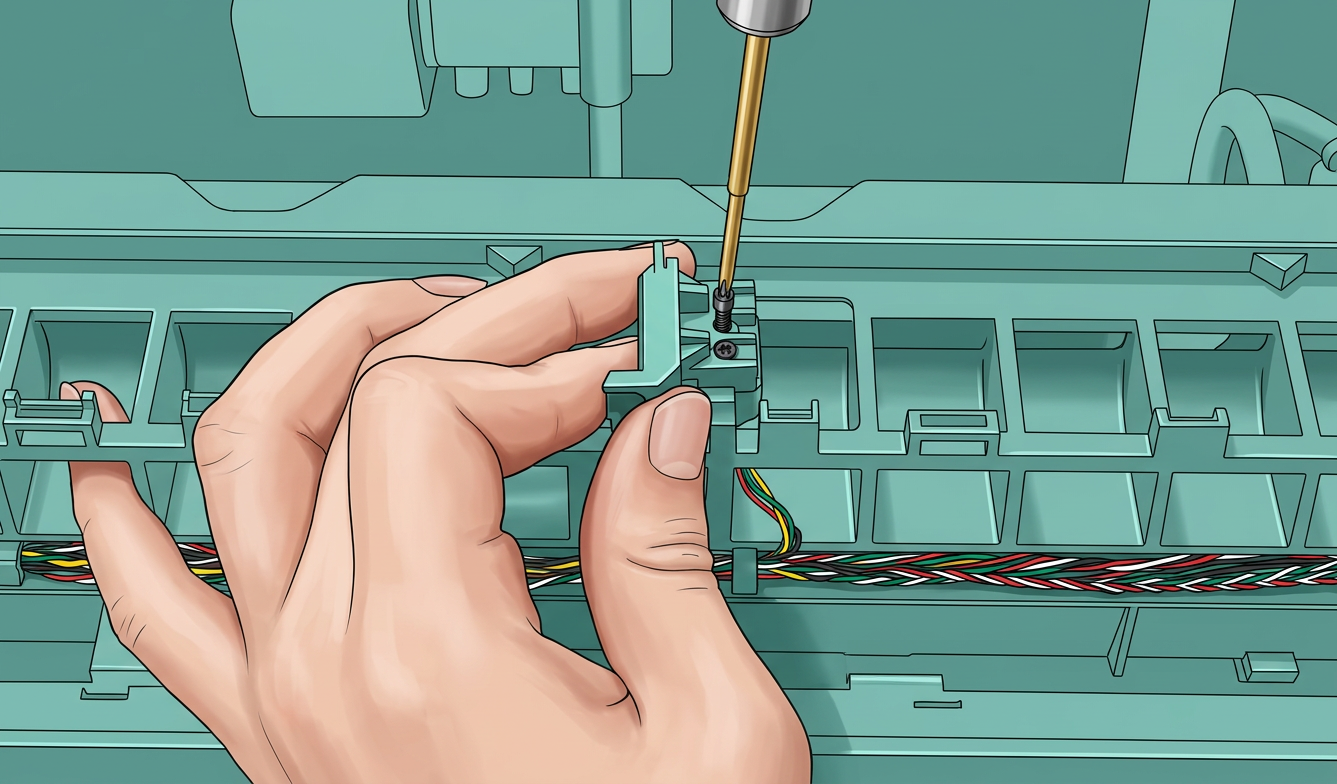

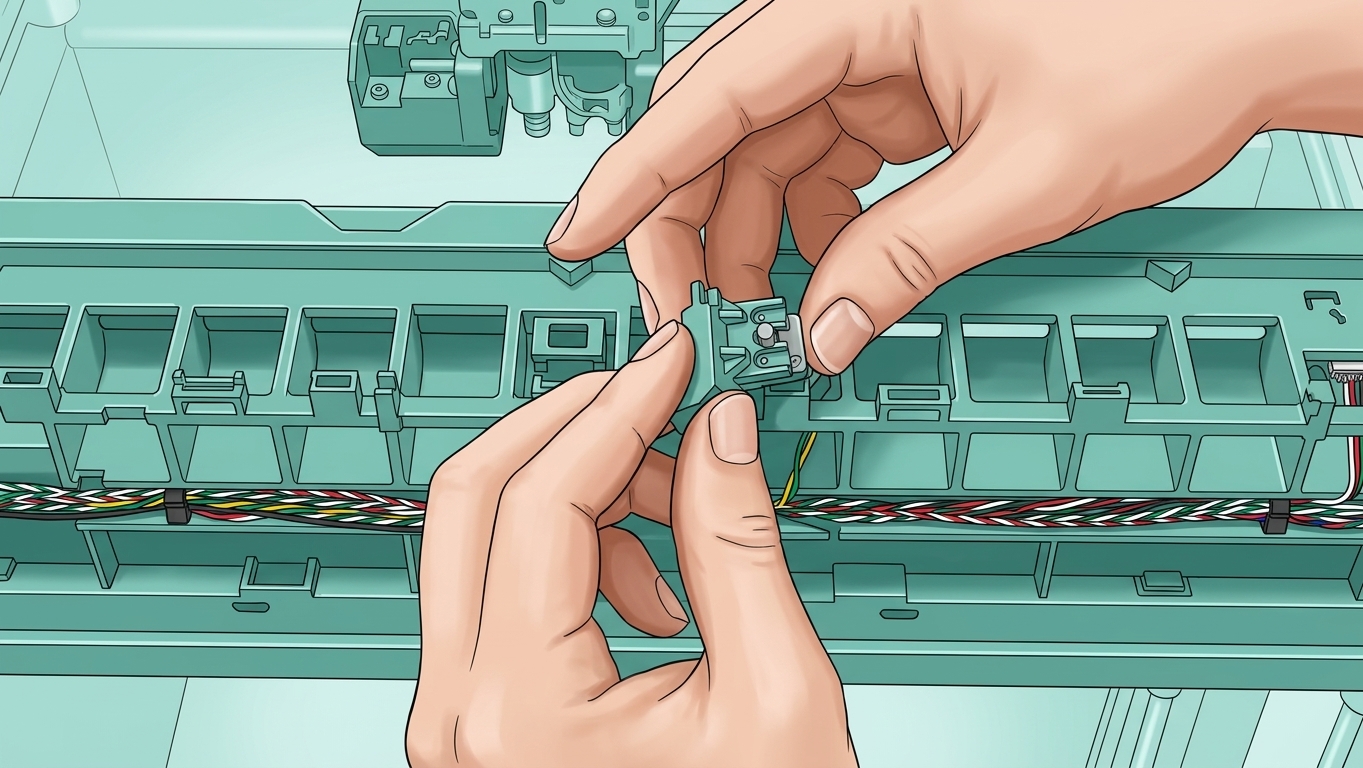

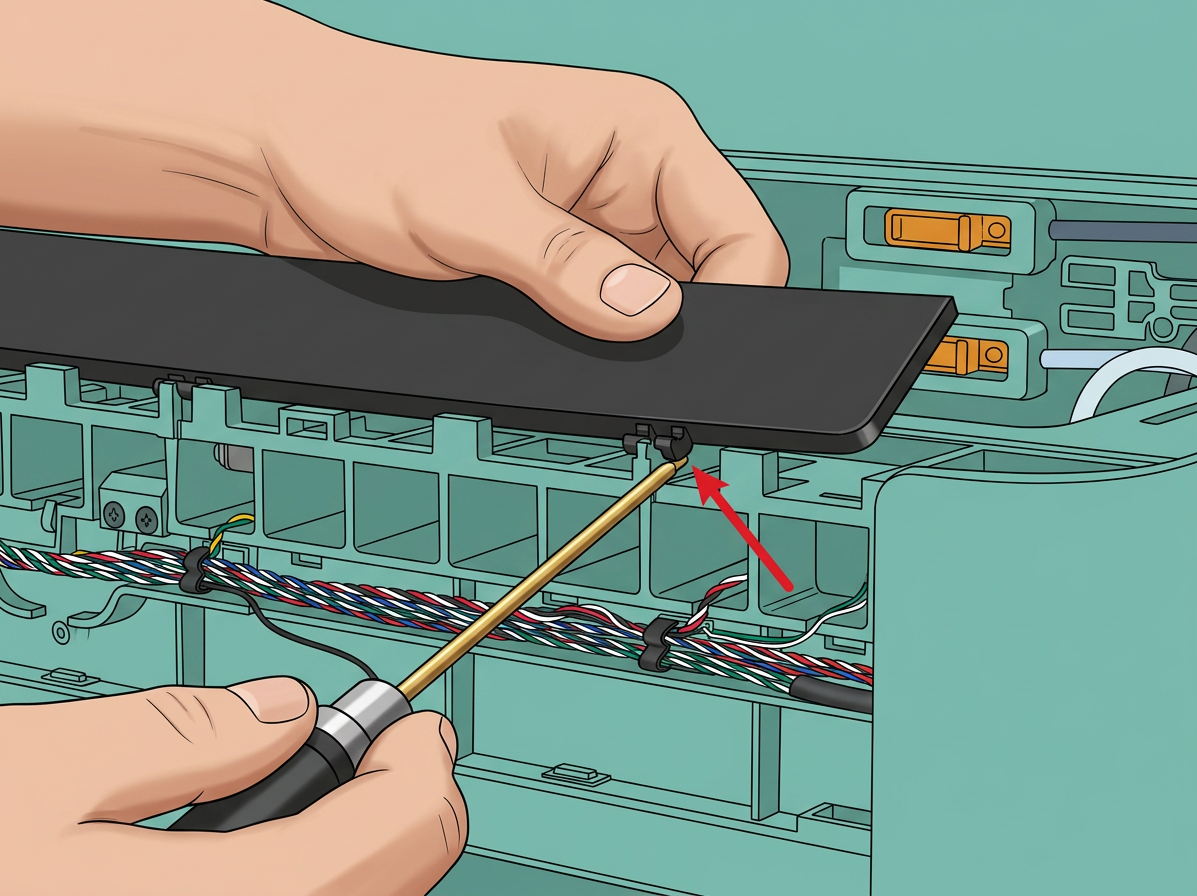

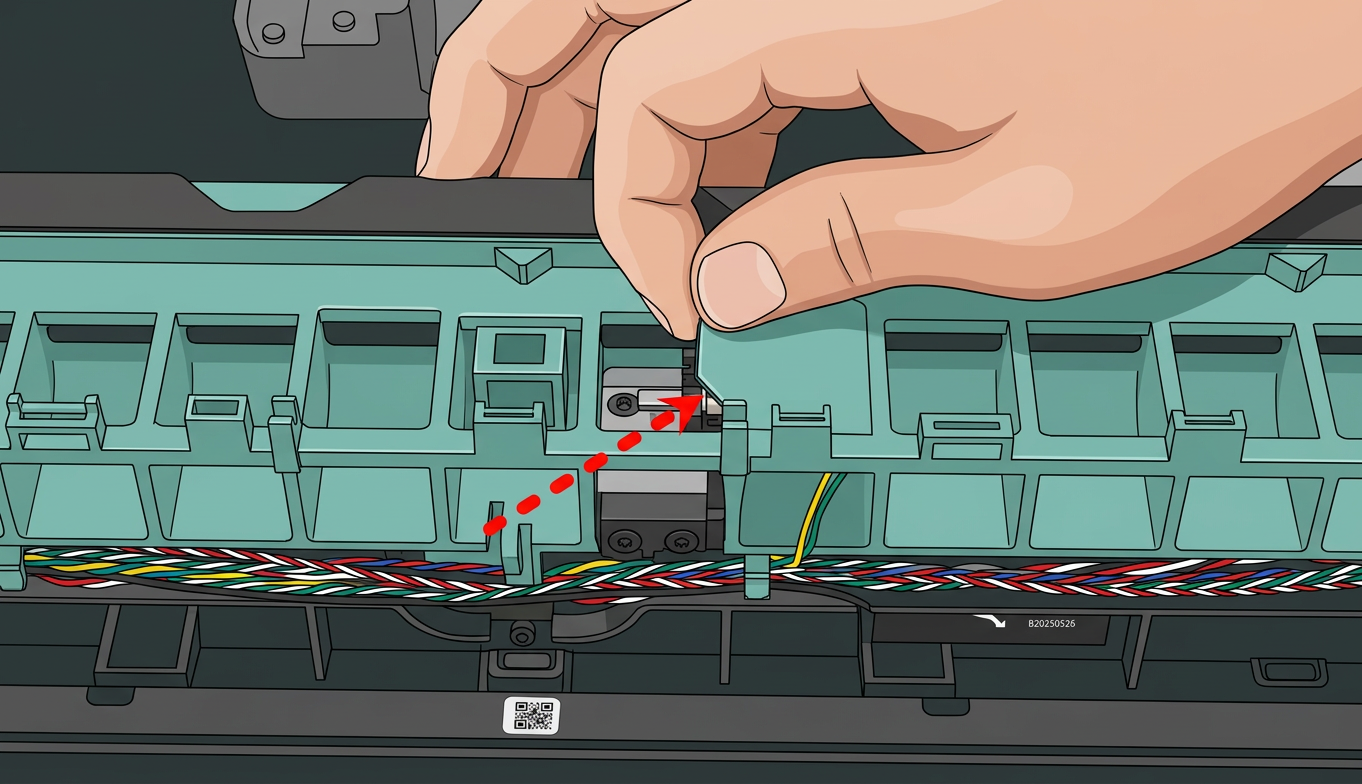

- Сначала вставьте новую качающуюся тягу в автоматическое верхнее вентиляционное отверстие, затем возьмитесь за автоматическое верхнее вентиляционное отверстие, совместите качающуюся тягу с валом двигателя и используйте шестигранный ключ, чтобы помочь вставить качающуюся тягу в вал двигателя;

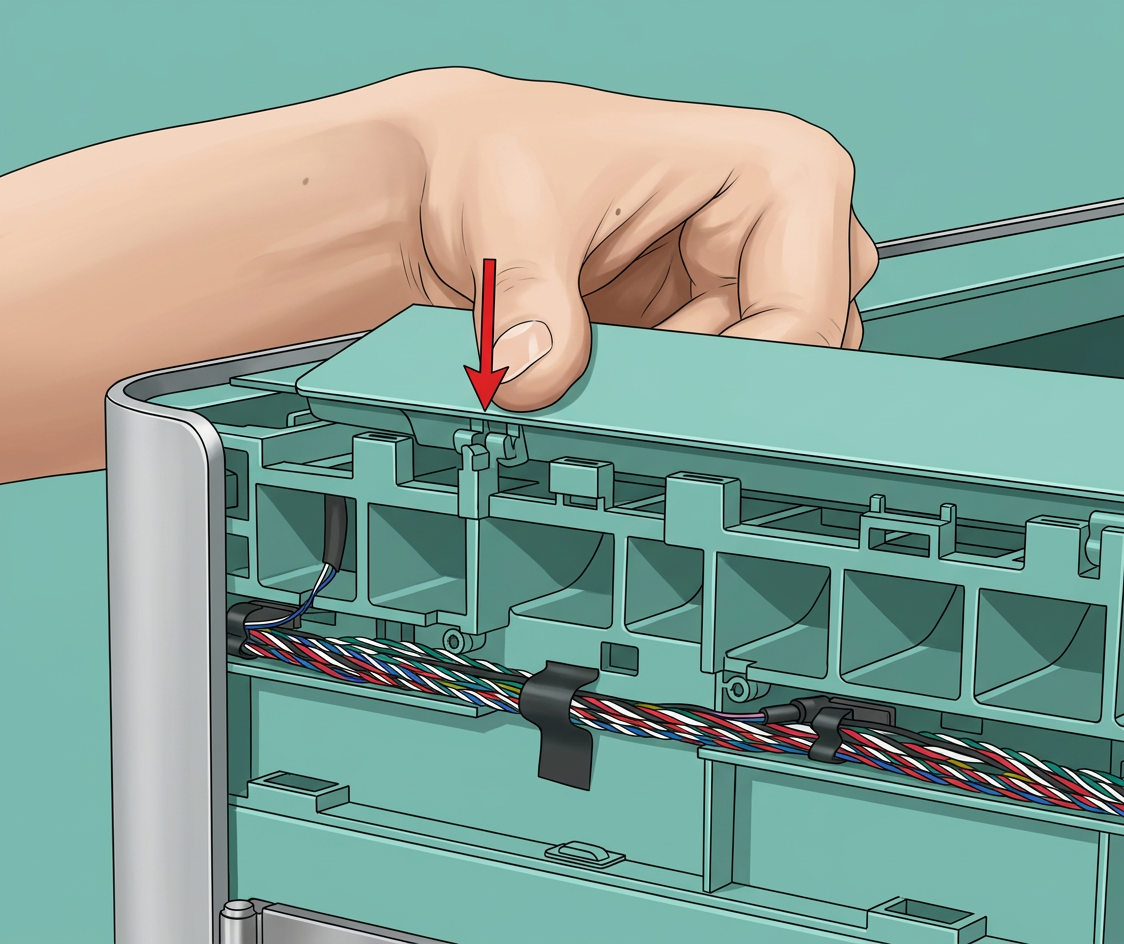

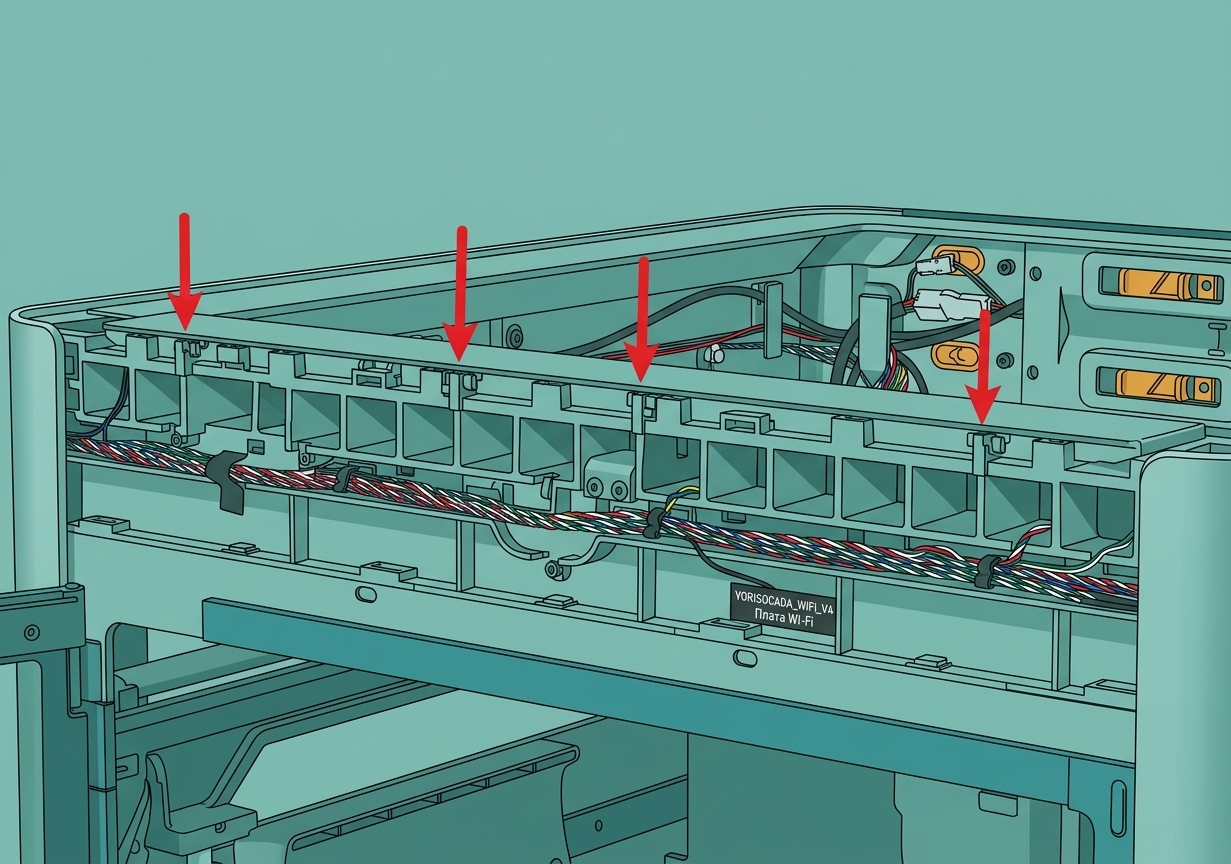

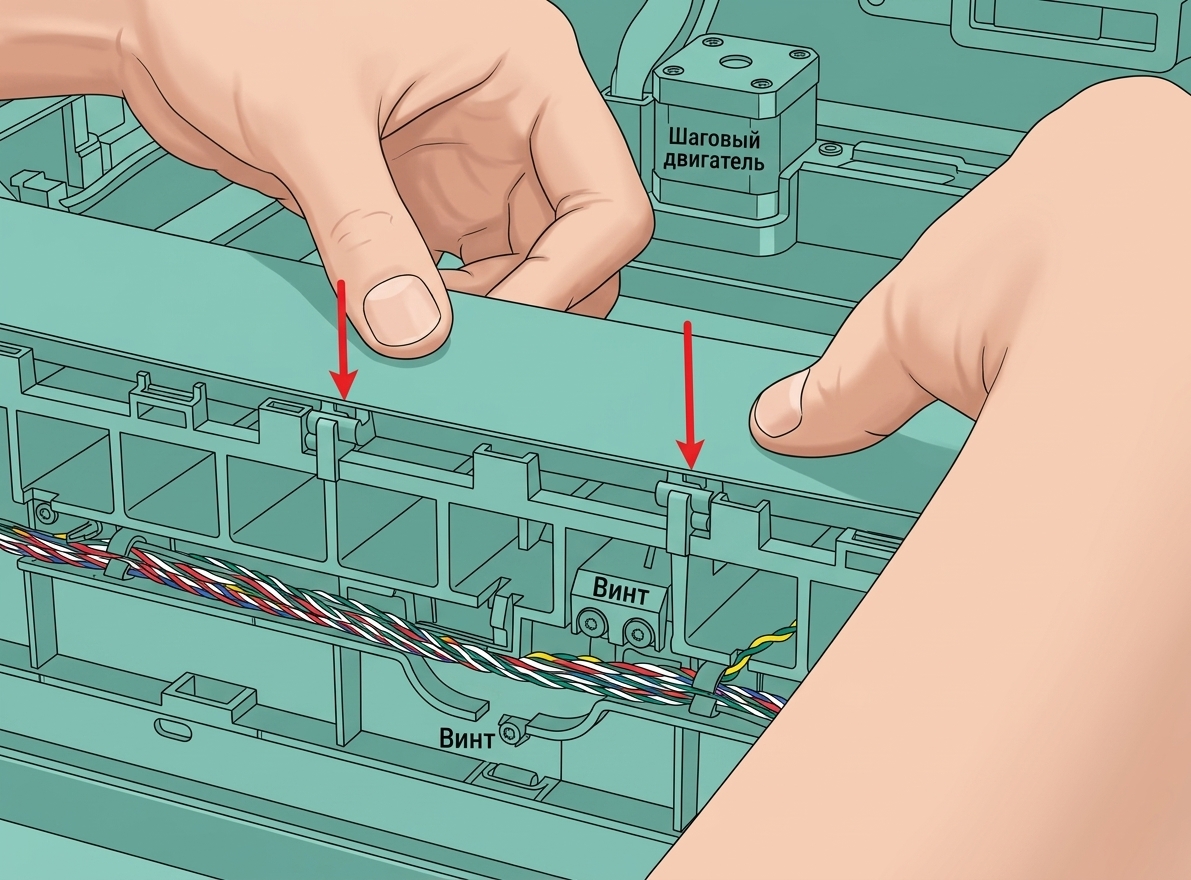

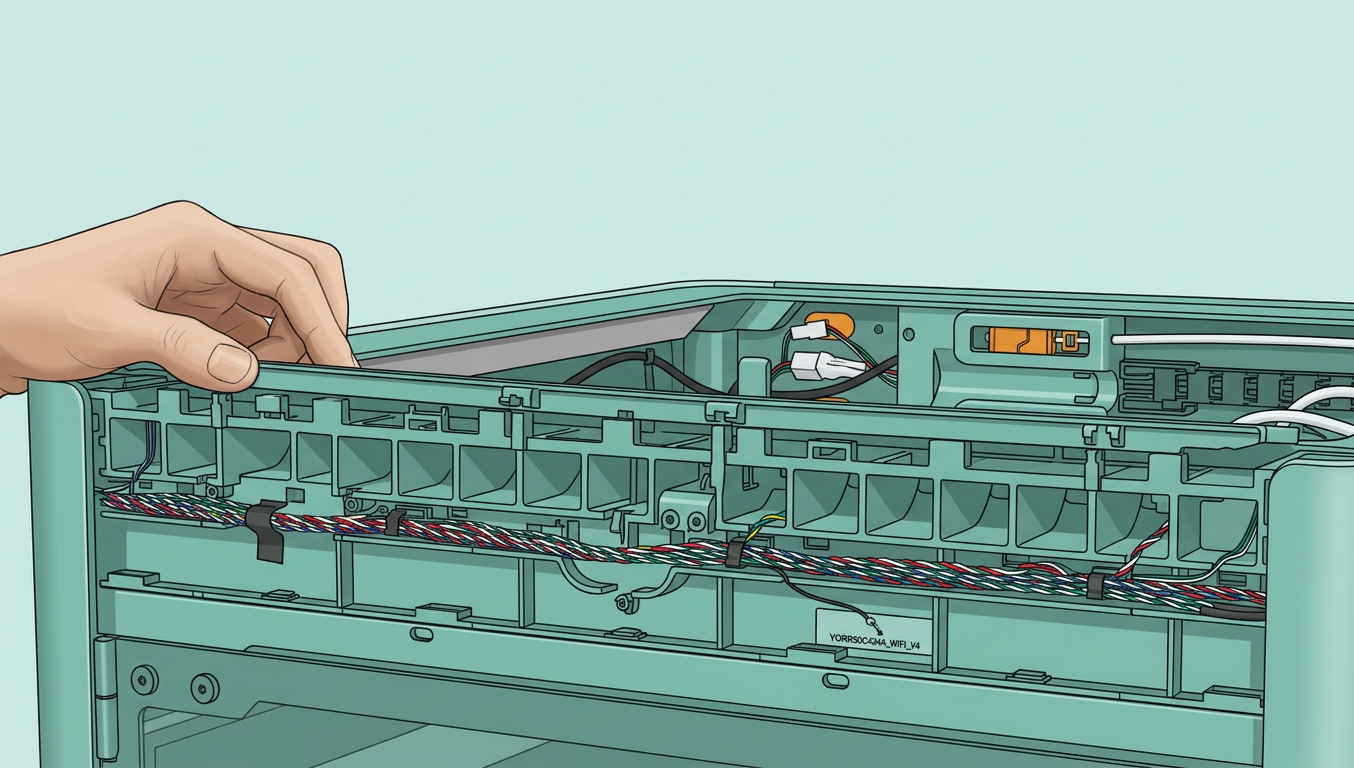

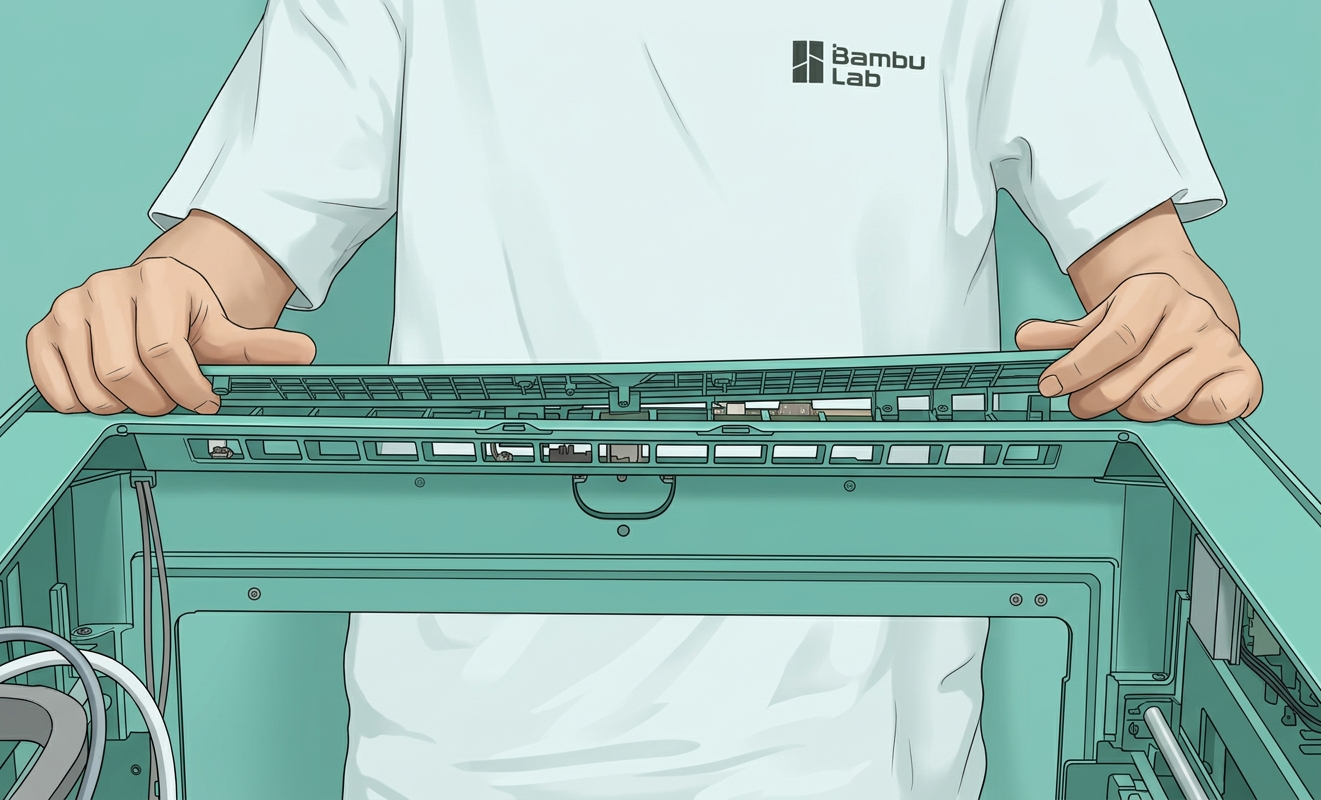

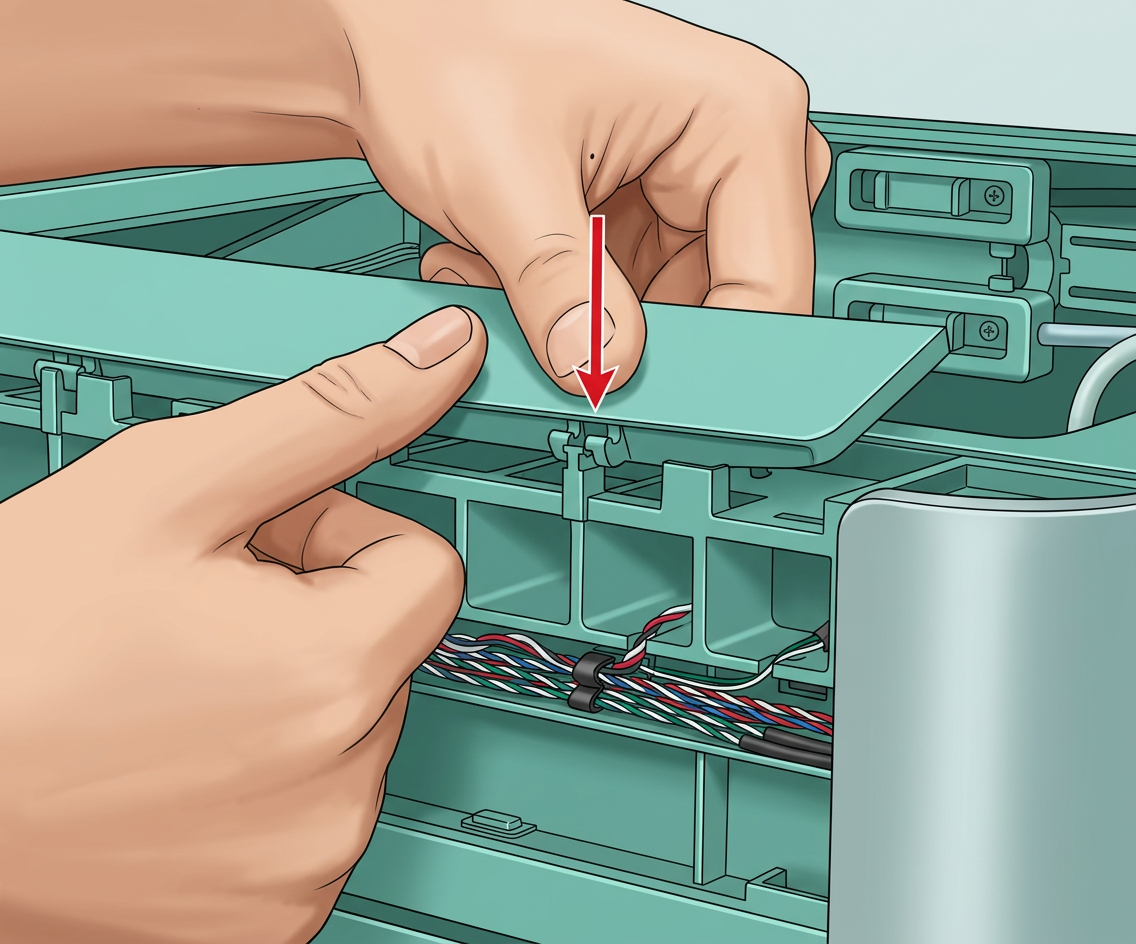

- Сначала нажмите на 2 зажима посередине автоматического верхнего вентиляционного отверстия и закрепите их в зажимах. Затем поочередно нажмите на 2 зажима слева и справа и закрепите их в верхней раме.
Шаг 3: Установка передней крышки

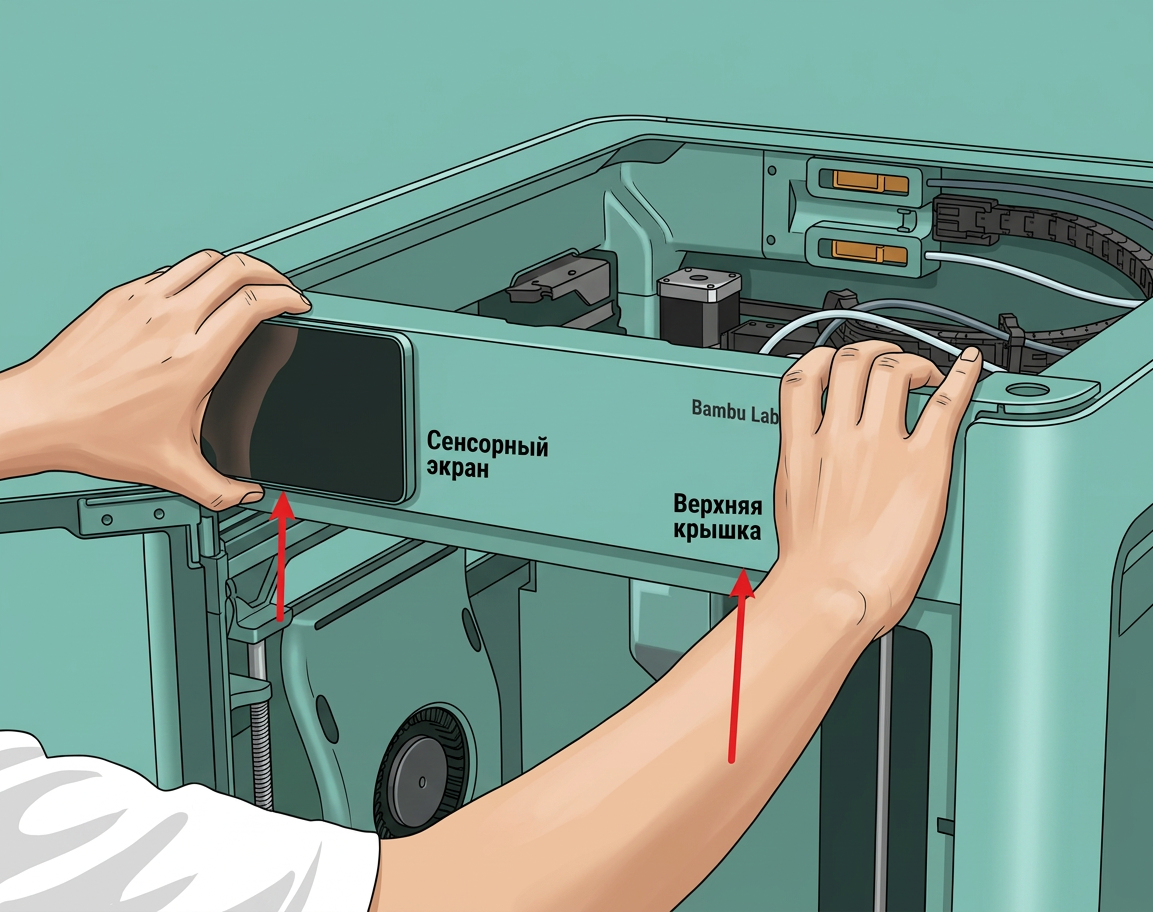

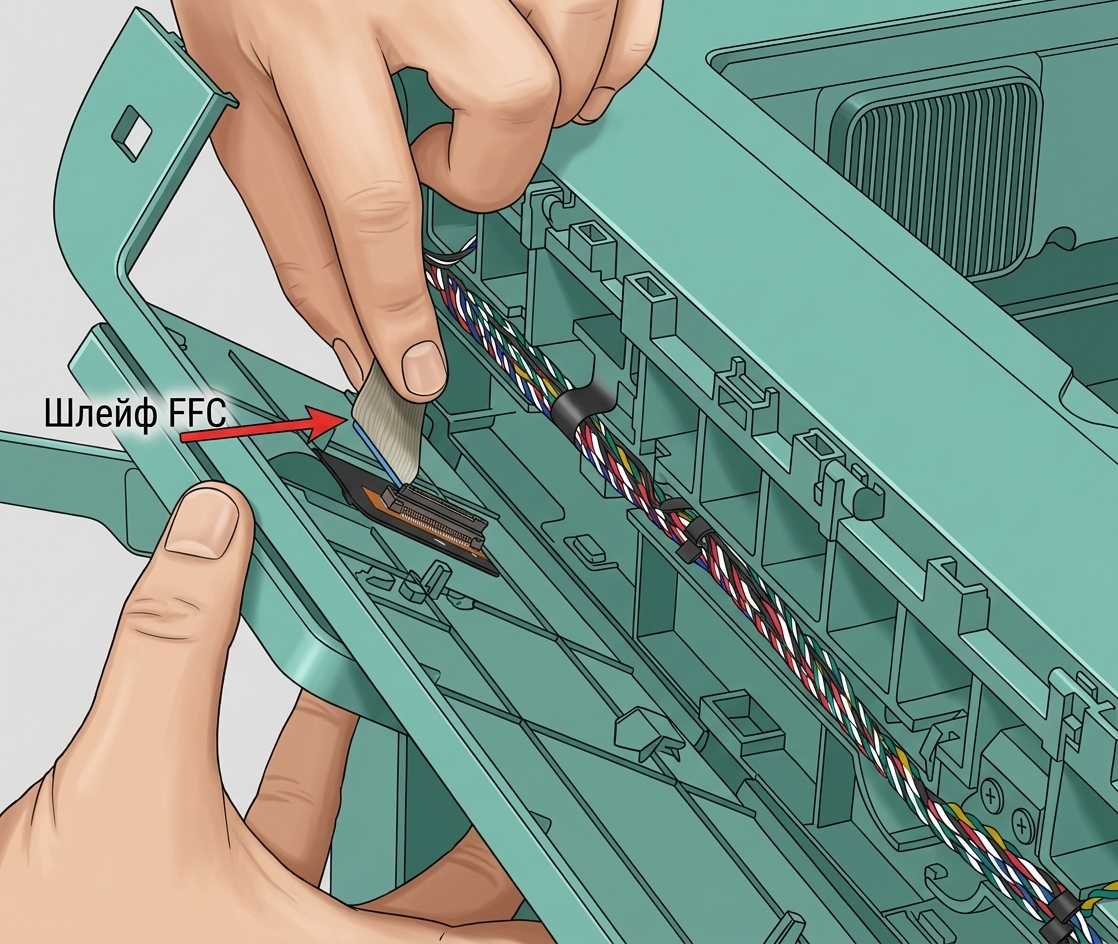

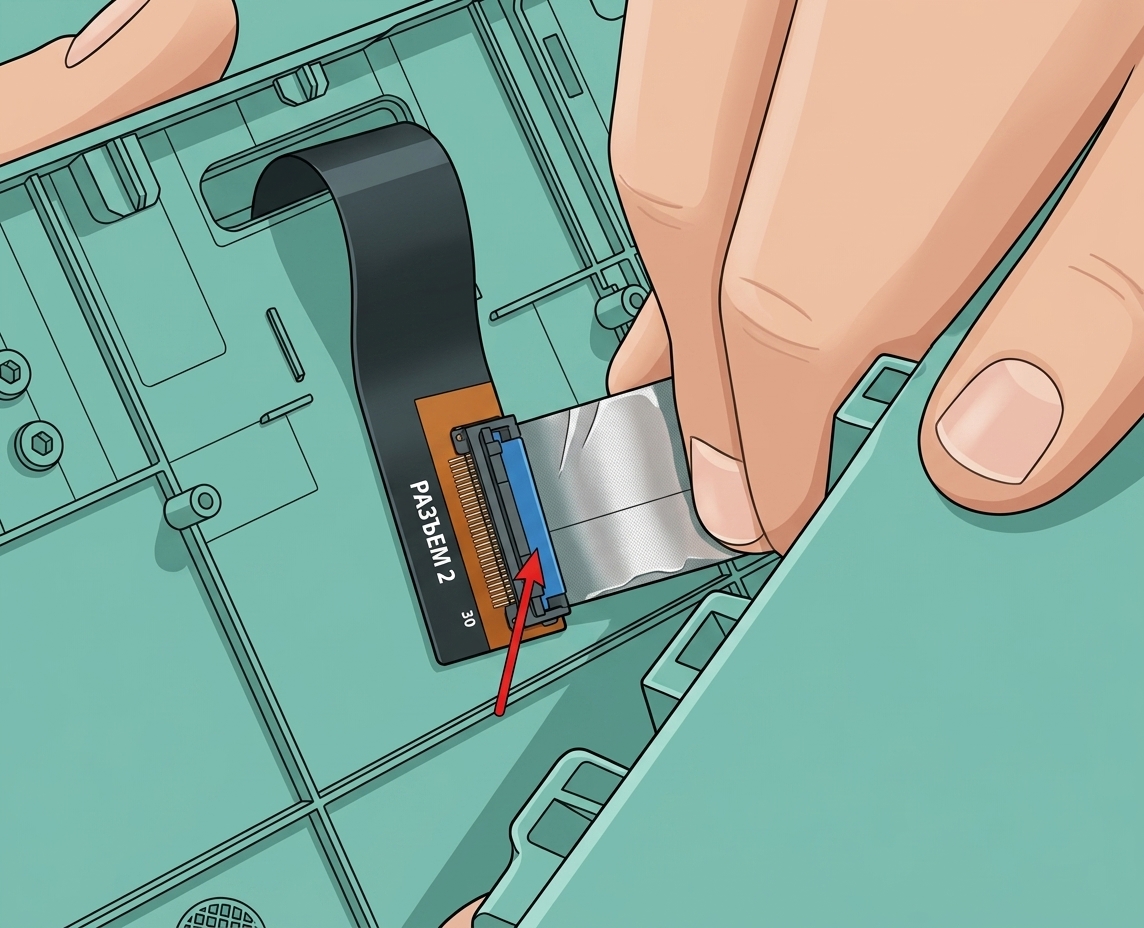

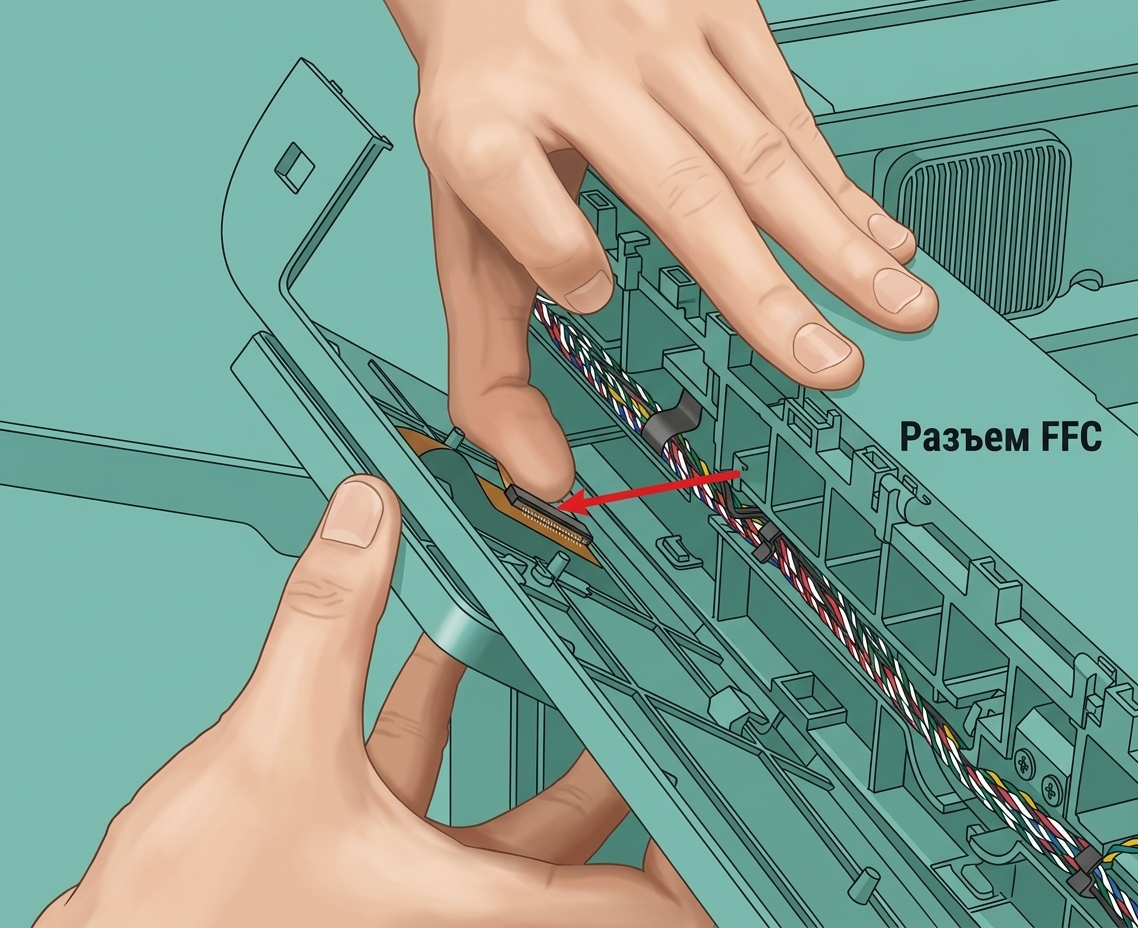

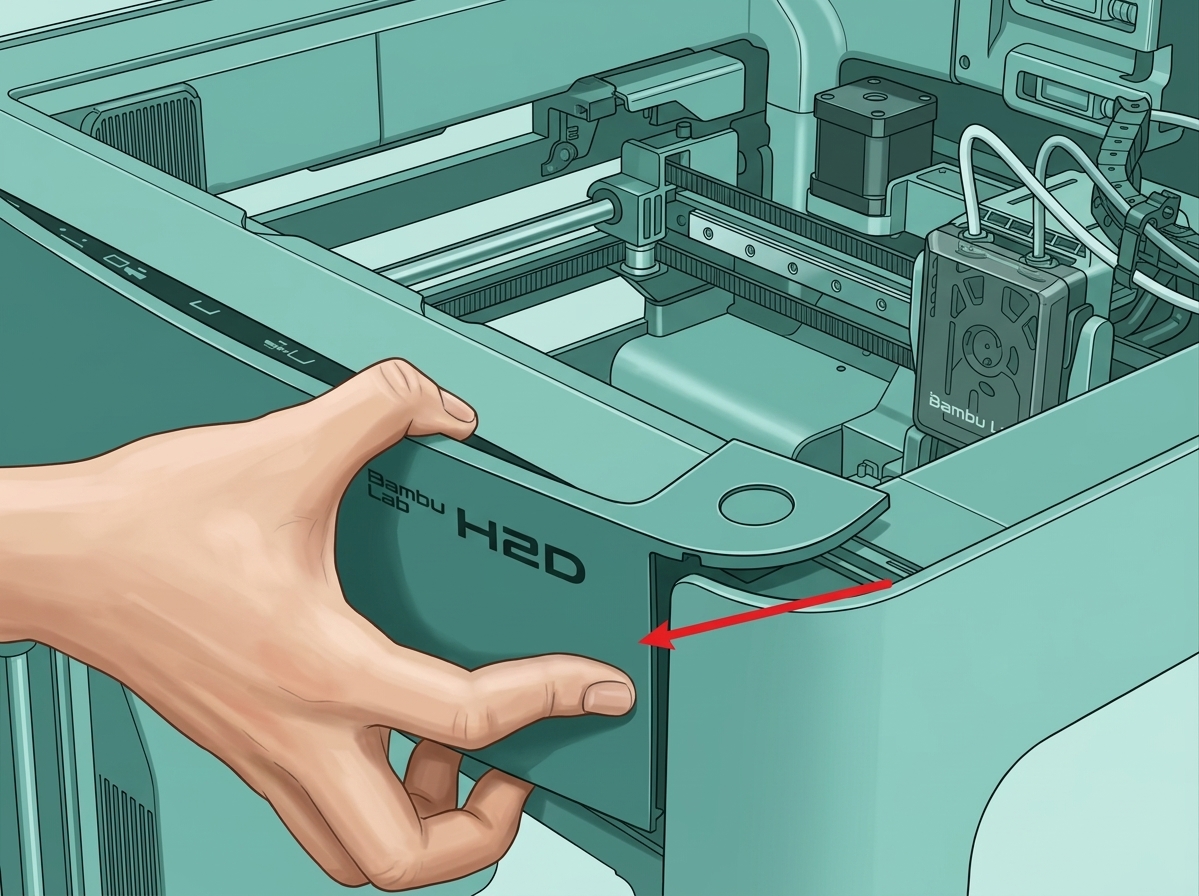

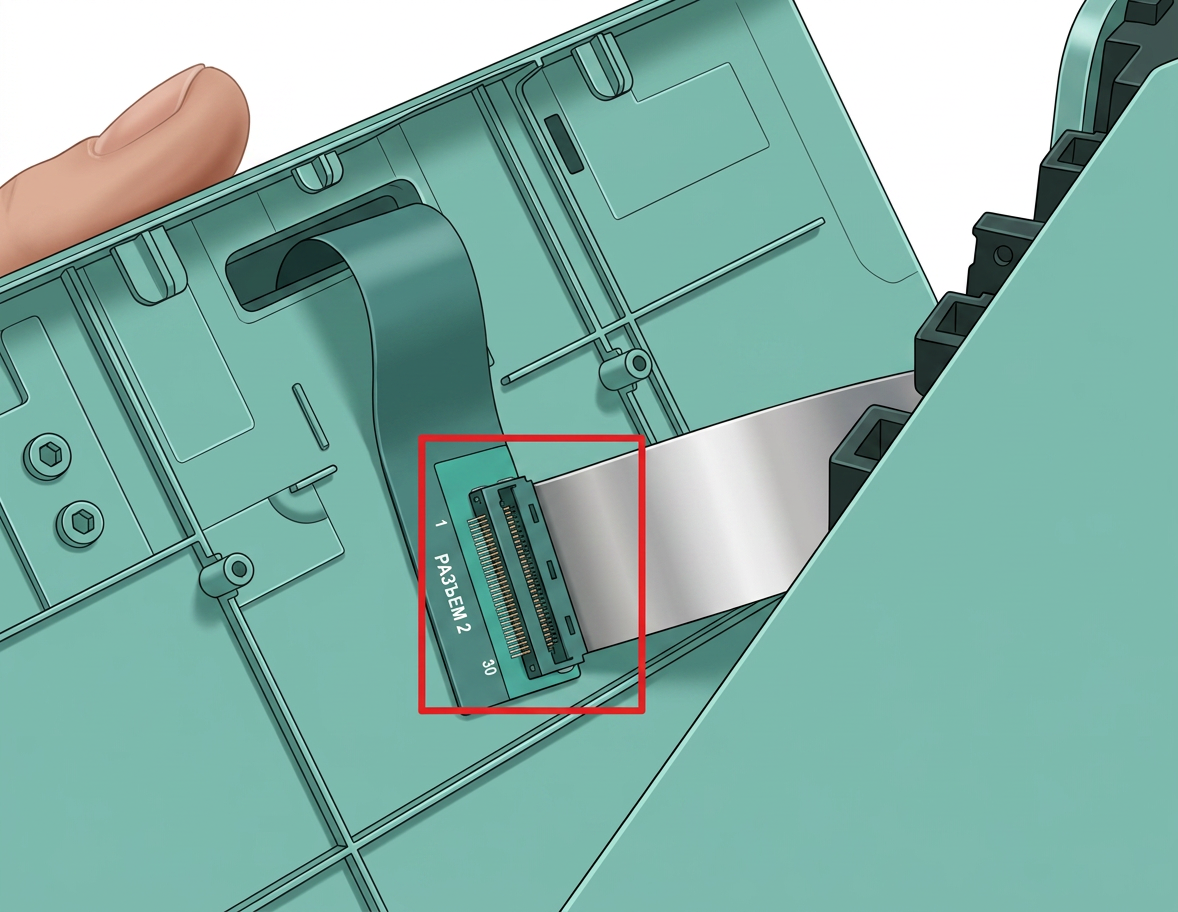

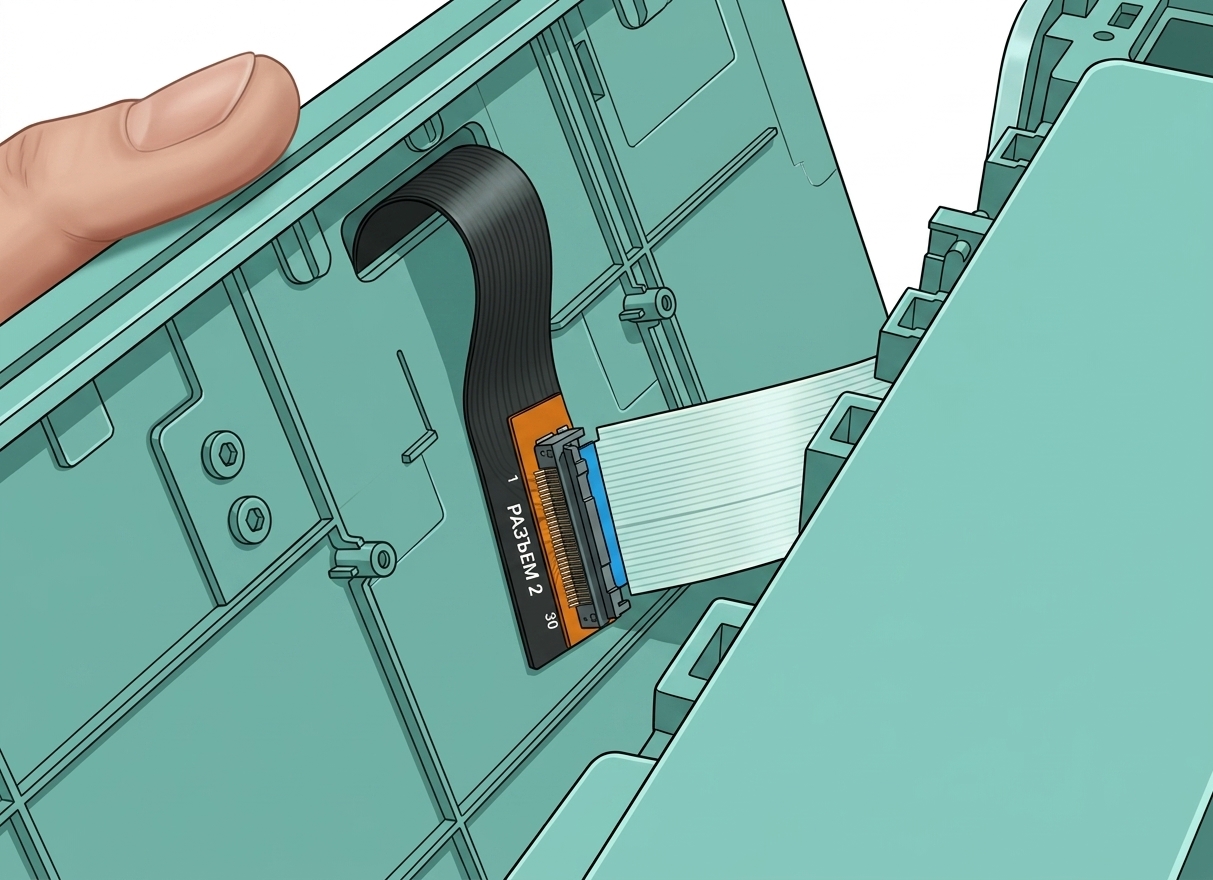

- Сначала поднесите левую сторону передней крышки к левой стороне принтера, вставьте кабель экрана в разъем и затем закрепите черную защелку;

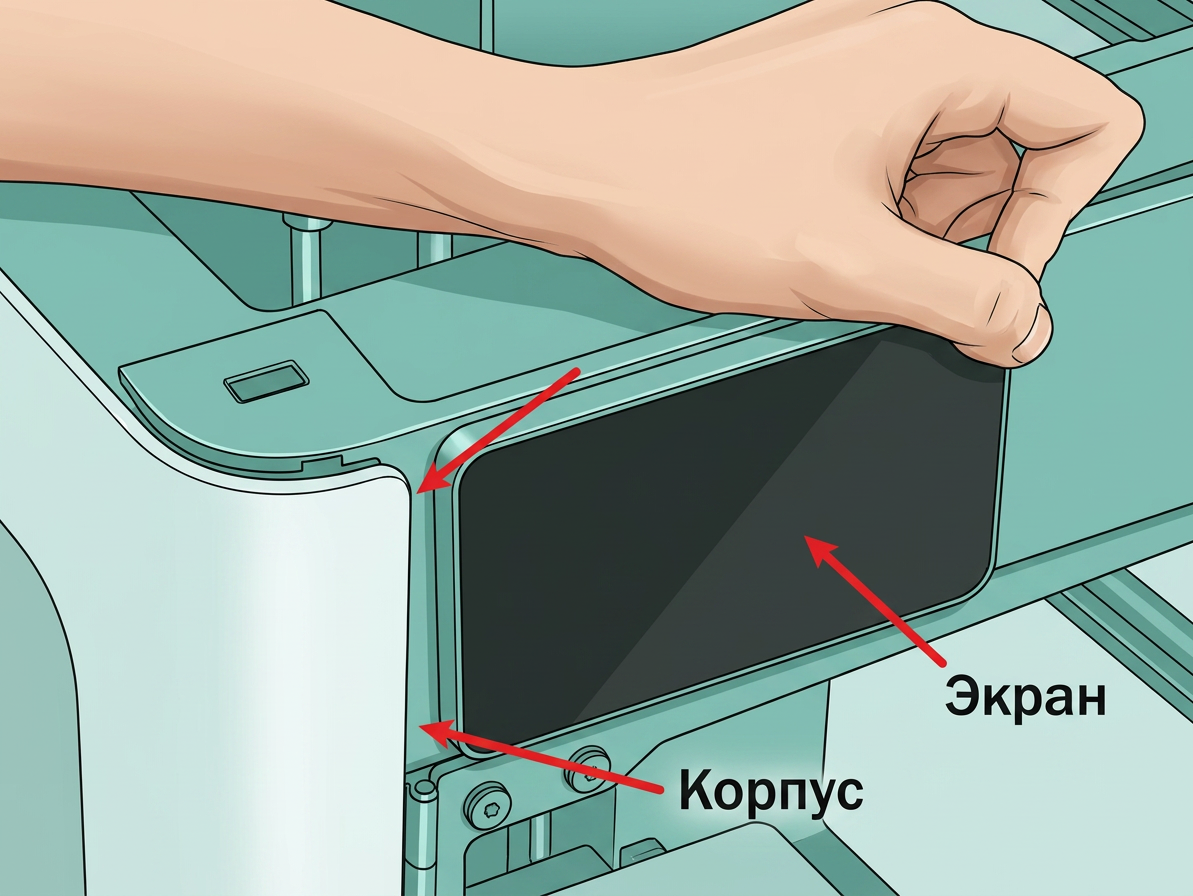

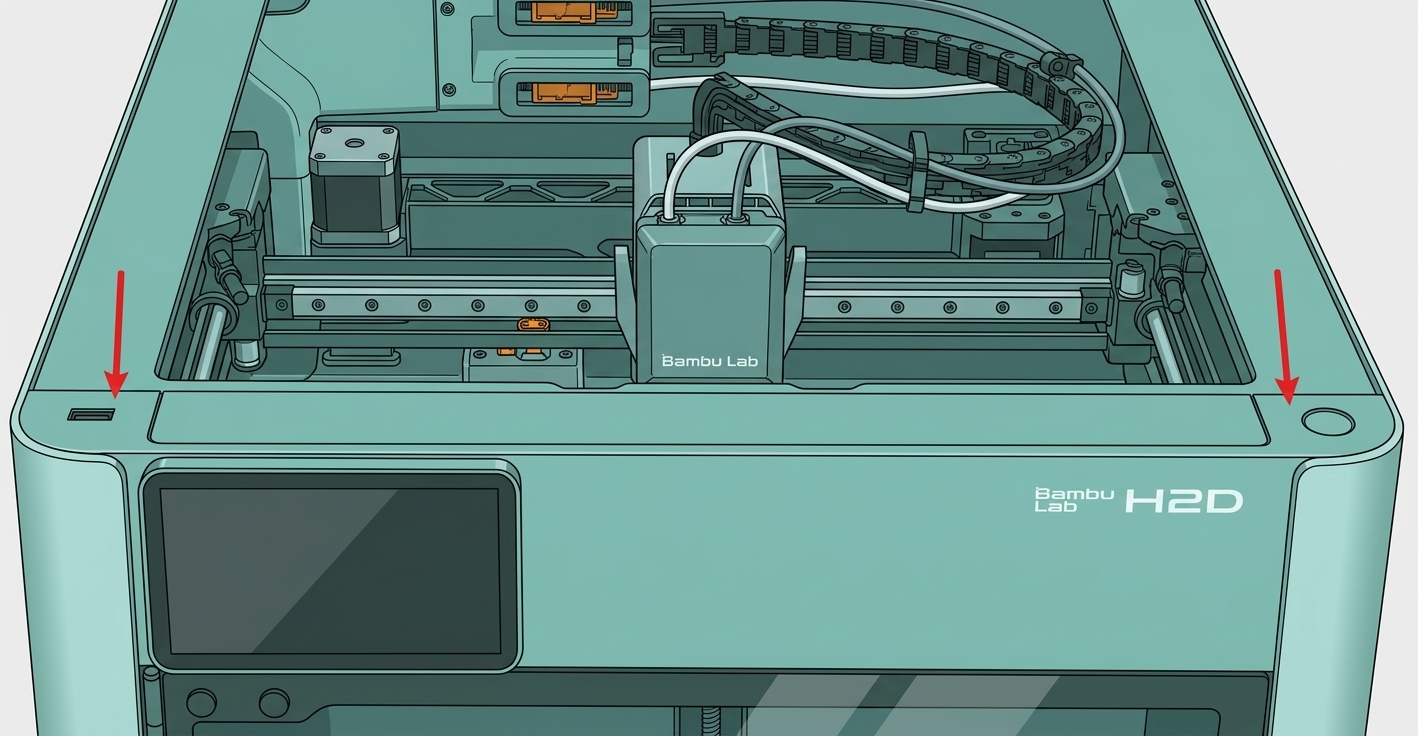

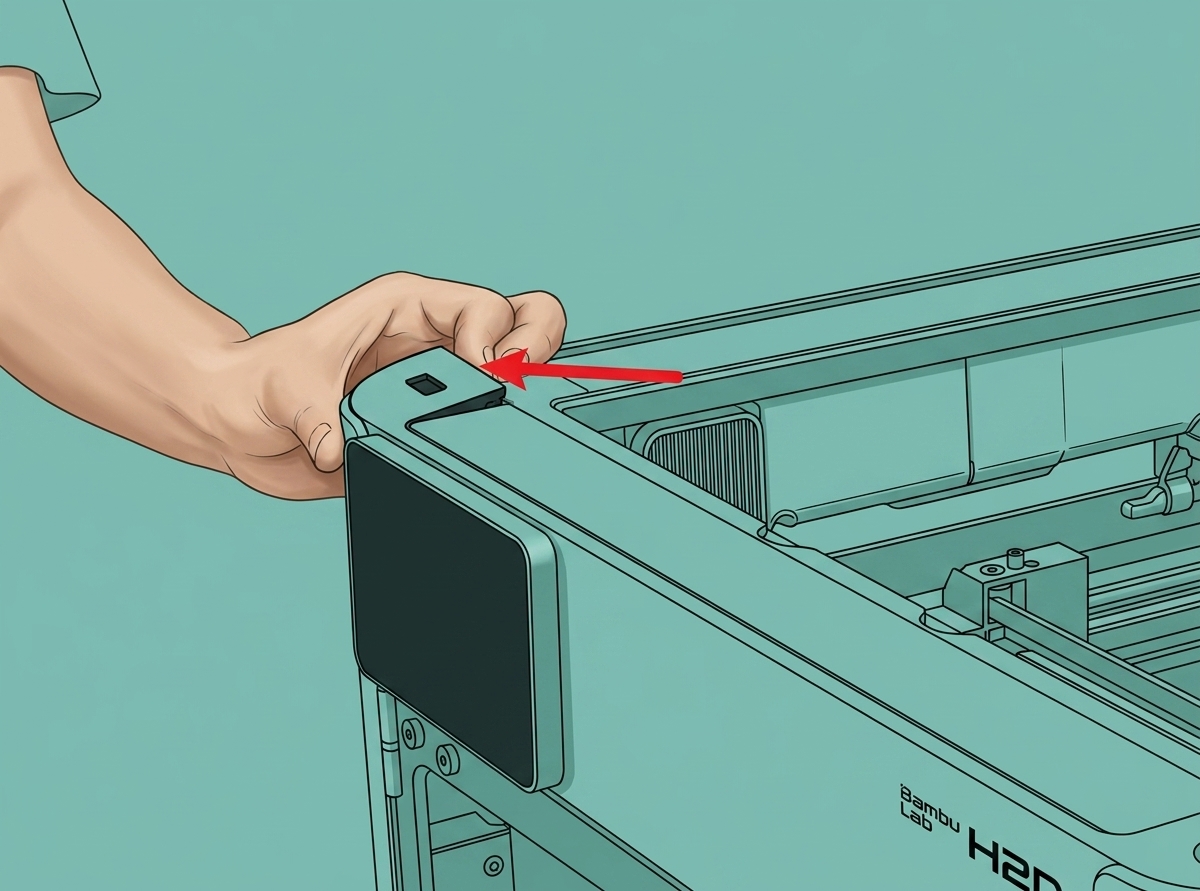

- Затем возьмитесь за правую сторону передней крышки и слегка согните ее, вставьте правую сторону передней крышки в принтер, а затем нажмите на переднюю крышку вниз, чтобы убедиться, что все защелки на месте.

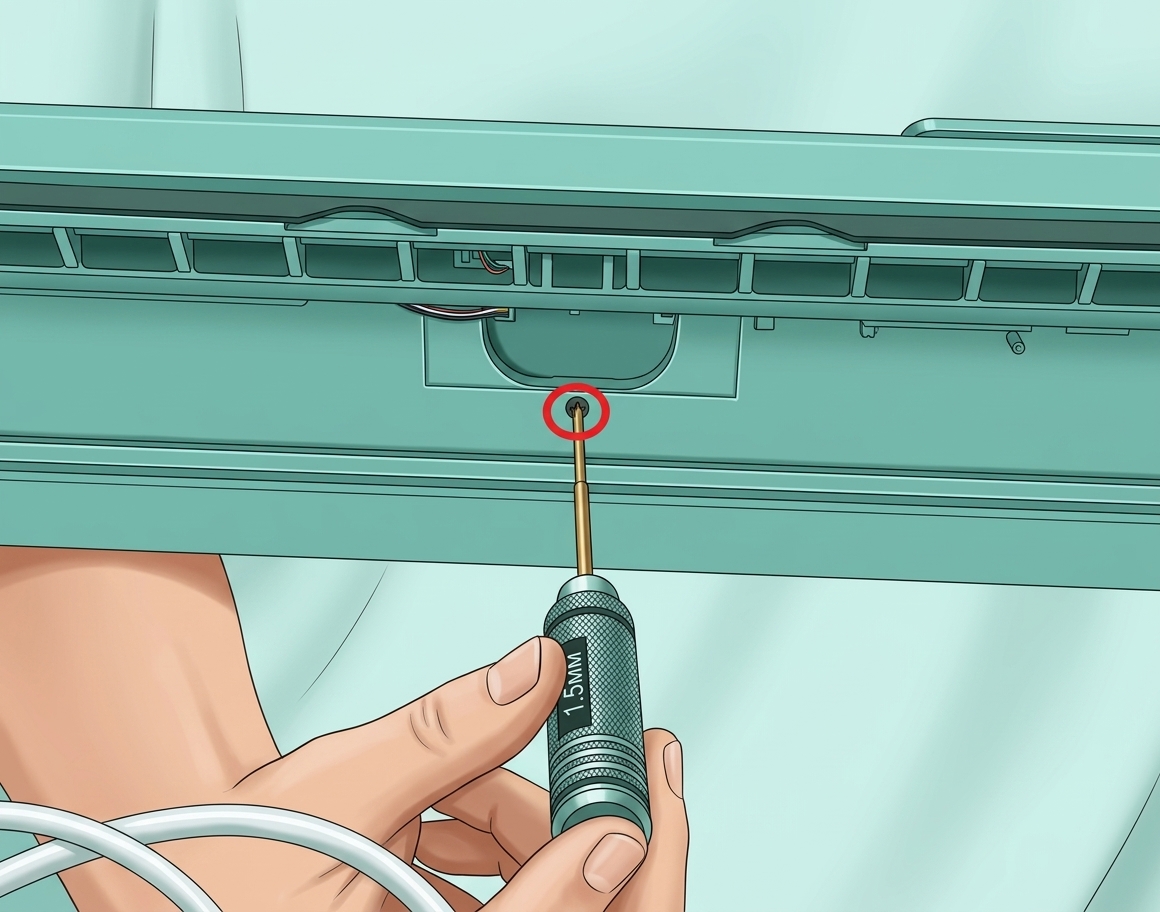

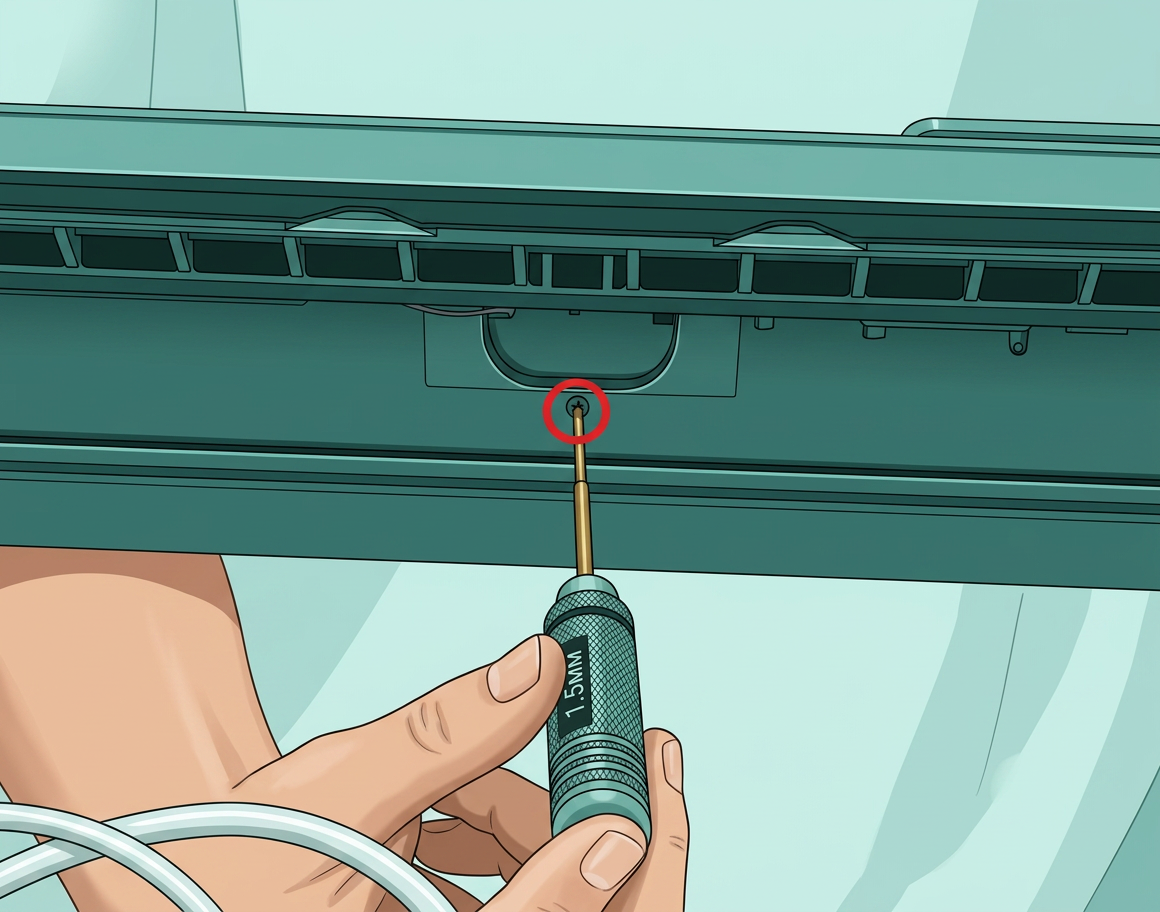

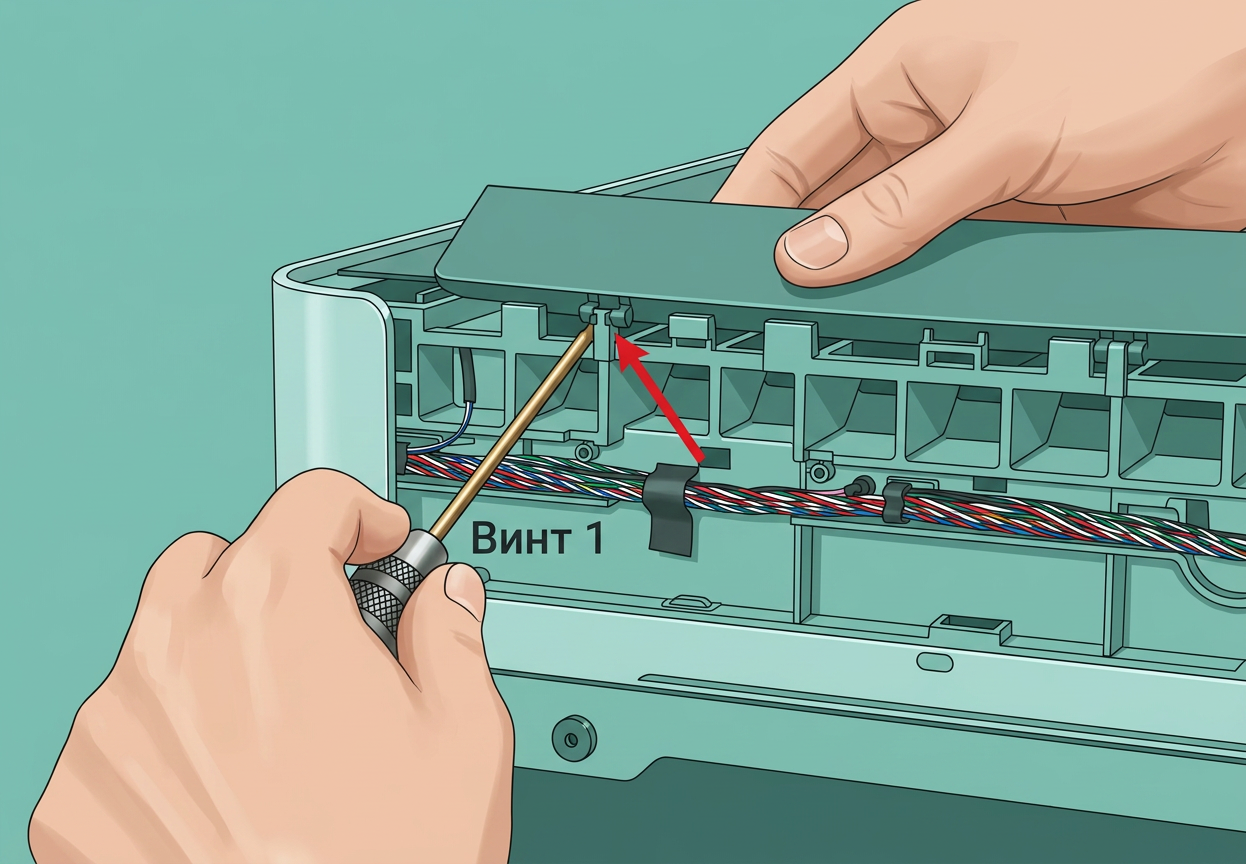

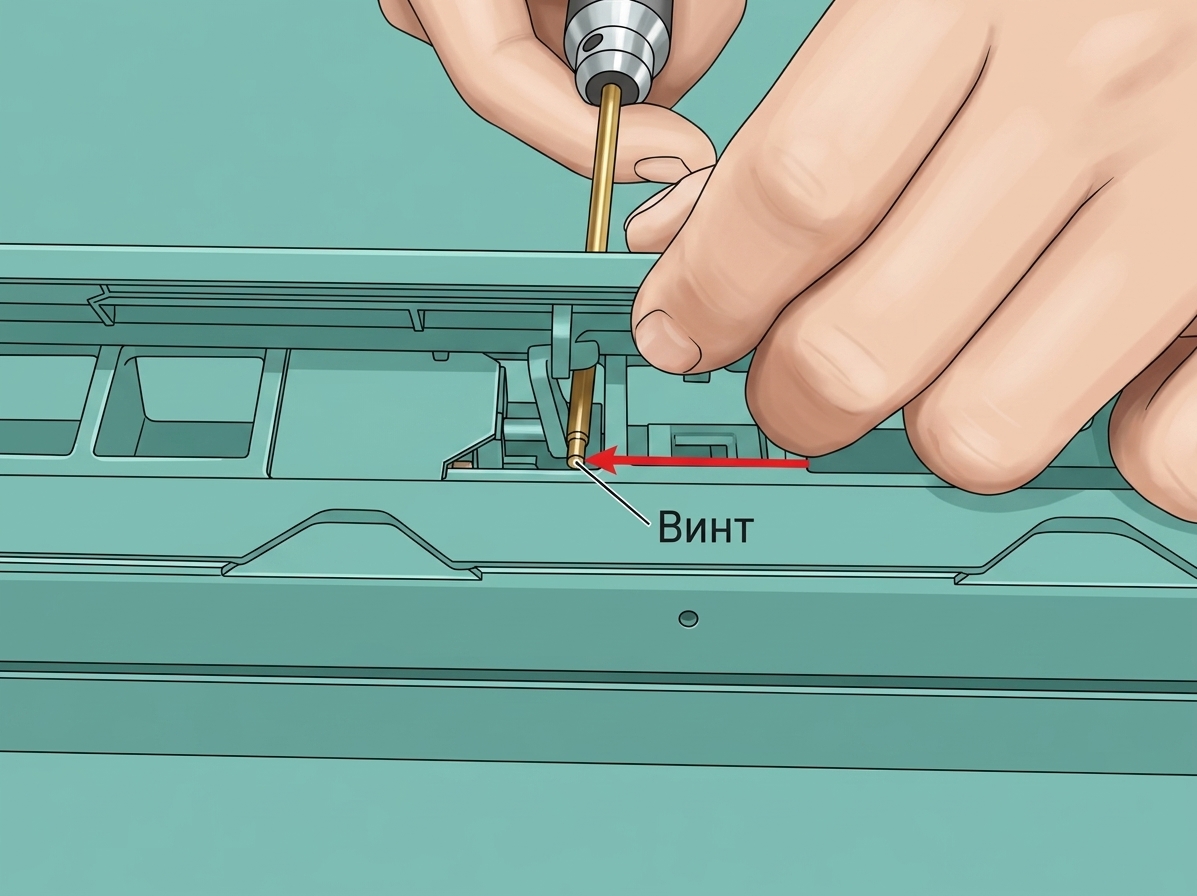

- Наконец, используйте шестигранный ключ H1.5, чтобы затянуть крепежный винт (BT2x12).
Проверка работоспособности
Проверьте, что все зажимы и качающиеся тяги автоматического верхнего вентиляционного отверстия на месте и могут нормально управлять открытием и закрытием вентиляционного отверстия.
Примечания
Мы надеемся, что подробное руководство было полезным и информативным.
Если это руководство не решило вашу проблему, пожалуйста, подайте заявку в службу технической поддержки мы ответим на ваши вопросы и окажем помощь.
