Замена 4-контактной платы интерфейса H2Примечание: На этой странице в качестве примера используется машина H2D. Шаги замены точно такие же для H2S и H2C.

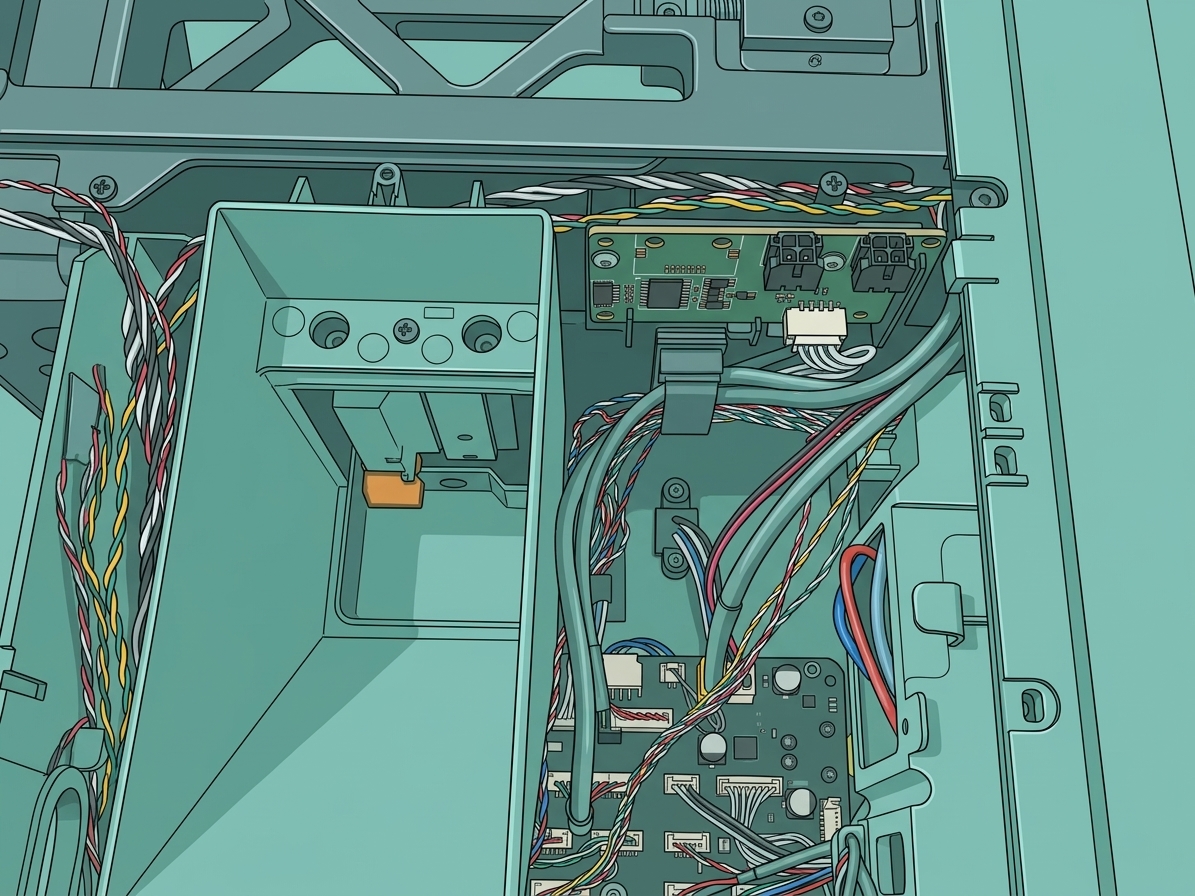

4-контактная плата интерфейса 4-контактная плата интерфейса установлена на задней стороне принтера и предоставляет два 4-контактных интерфейса для подключения внешнего воздушного насоса и платы расширения. Запасные части платы 4-контактного интерфейса включают следующее: 4-контактная плата интерфейса 1 - Винты BT2x5 - используются для крепления 4-контактной платы интерфейса 2
Когда использовать - Когда 4-контактная плата интерфейса выходит из строя, ее необходимо заменить;
Необходимые инструменты и материалы - Новая 4-контактная плата интерфейса - Шестигранный ключ H2.0
Предупреждение о безопасности ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение задач при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или с электронными компонентами, пока принтер включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед проведением любого технического обслуживания. Это предотвращает короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. При возникновении любых сомнений или вопросов по выполнению данного руководства мы рекомендуем подать технический запрос относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.
Снятие 4-контактной платы интерфейса

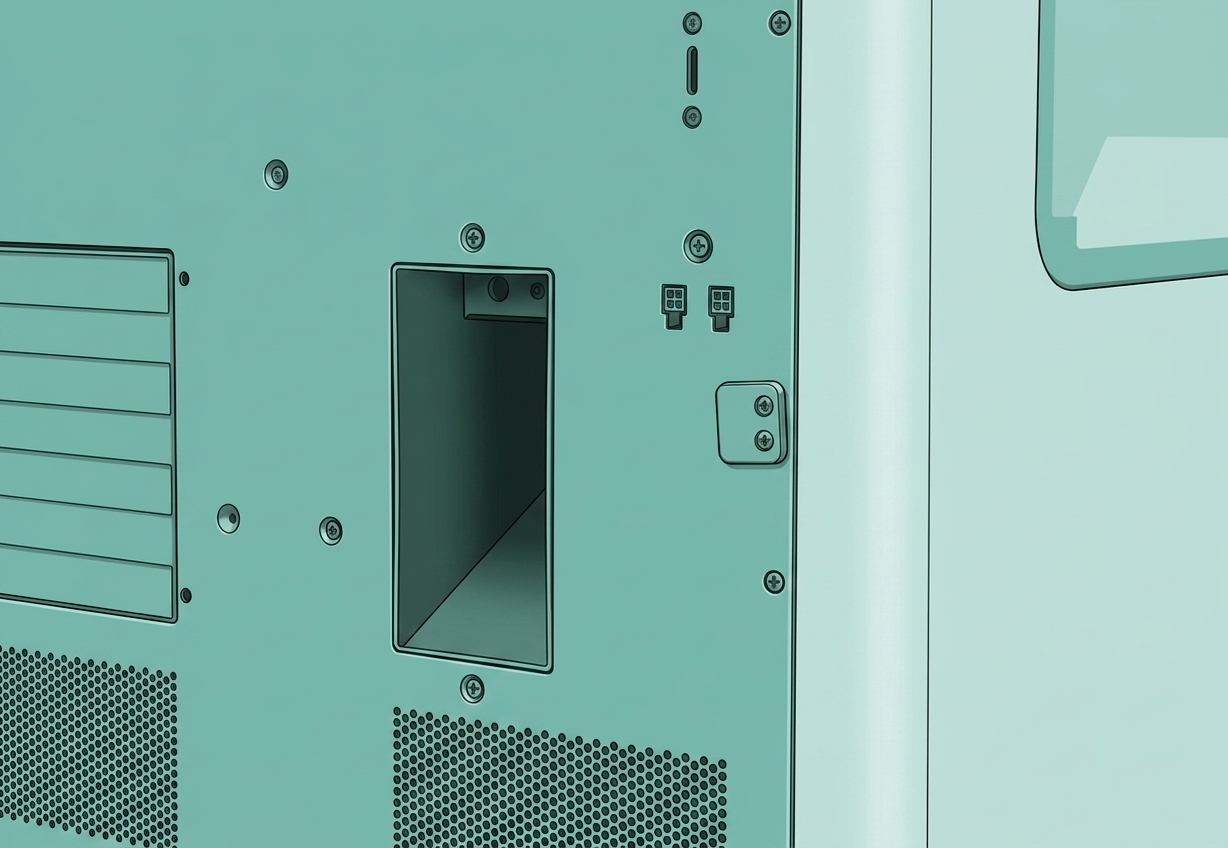

Шаг 1. Снимите заднюю панель Снимите11 саморезов по металлу (ST3×6) и 12 саморезов по пластику (BT3×8). Настоятельно рекомендуется заранее подготовить два небольших контейнера, чтобы разделить два типа винтов и избежать путаницы.
- Используйте прямой шестигранный драйвер H2.0 для снятия 11 винтов ST3×6 (красные круги на изображении ниже).
- Используйте прямой шестигранный драйвер H2.0 для снятия 12 винтов BT3×8 (зеленые прямоугольники на изображении ниже).
- Желтая метка указывает на крепежные винты для внешнего держателя катушки (M3×12).
- Нажмите на пневматический фитинг, чтобы устранить помехи, затем слегка наклоните заднюю панель назад и снимите ее.

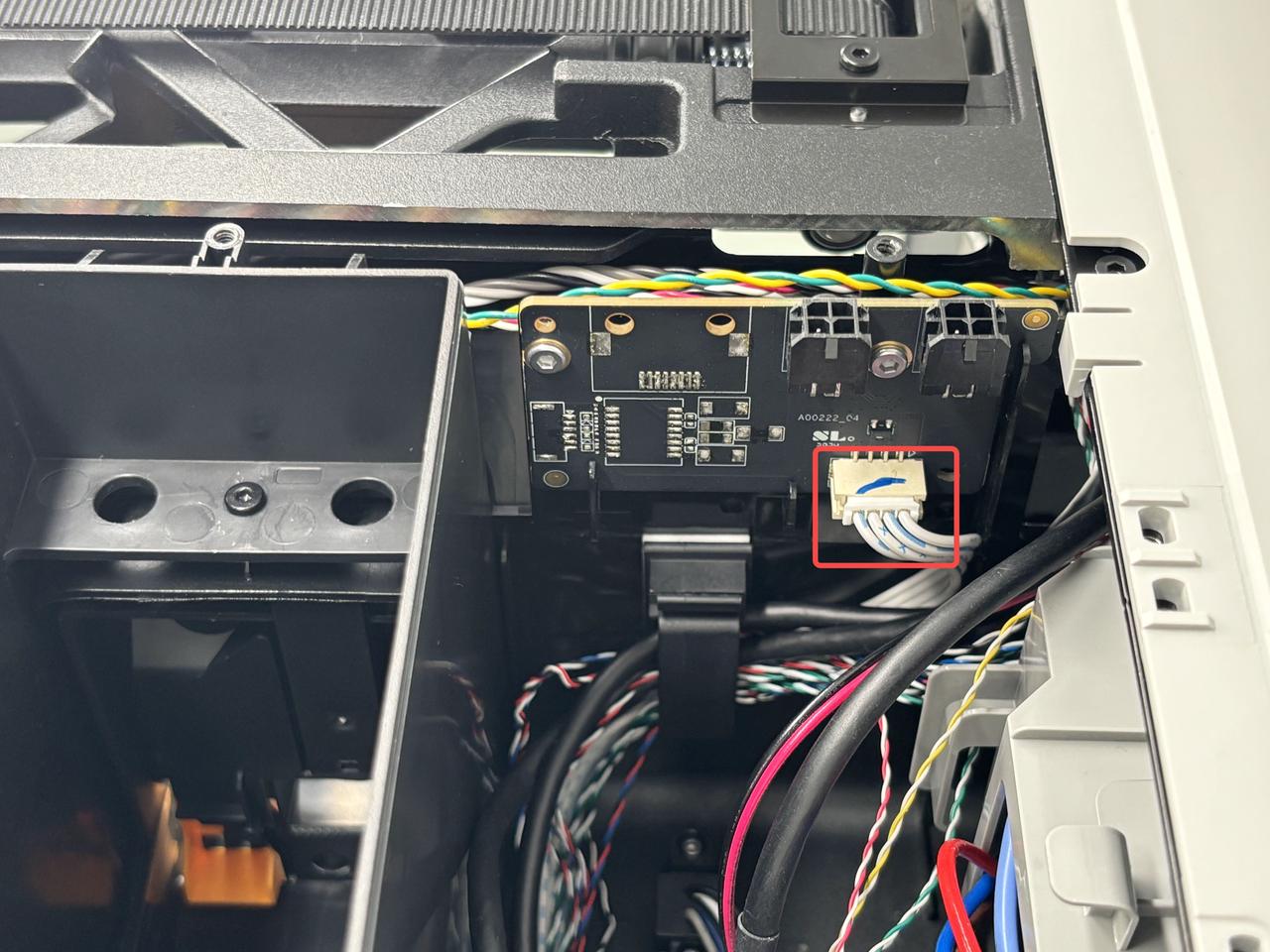

Шаг 2. Снимите 4-контактную плату интерфейса - Отсоедините кабель от 4-контактной платы интерфейса;

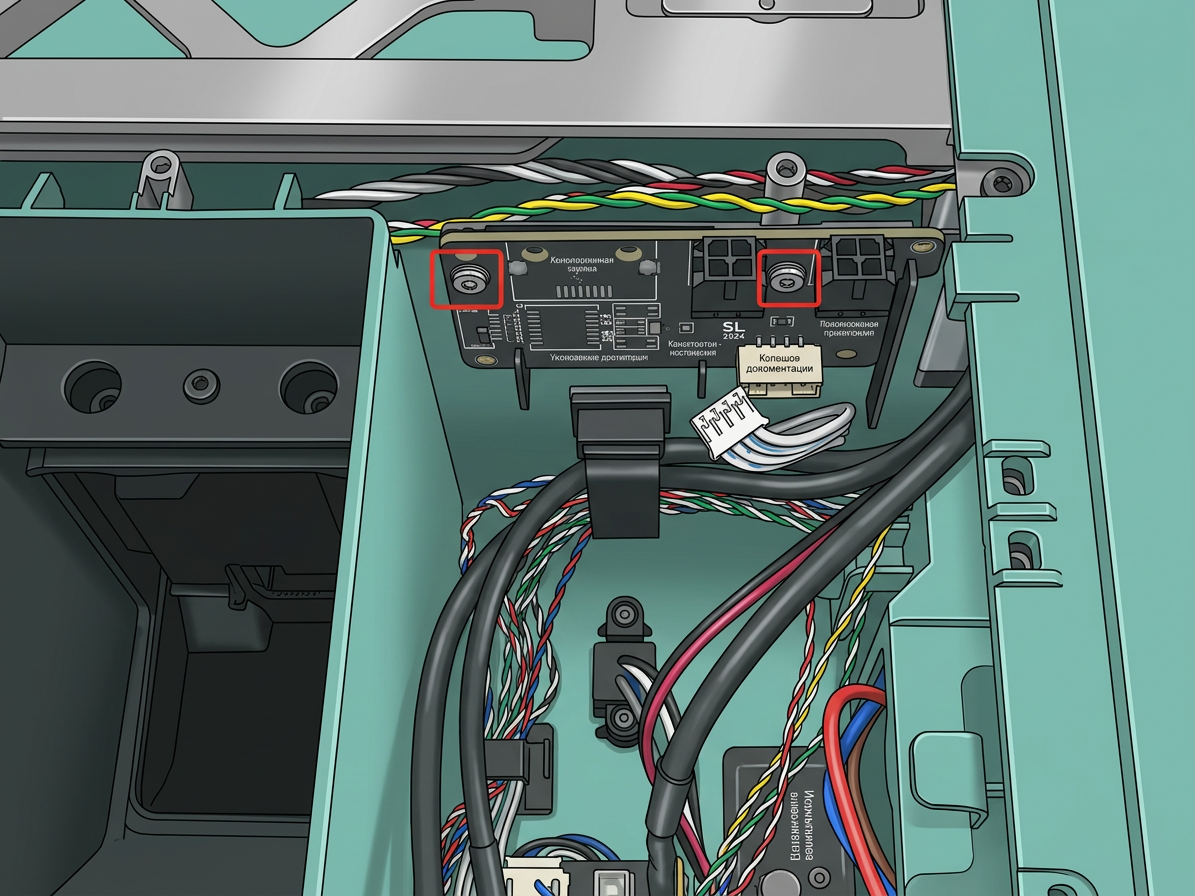

- Используйте шестигранный ключ H2.0 для снятия 2 крепежных винтов (BT2x5), а затем снимите 4-контактную плату интерфейса.
Установка 4-контактной платы интерфейса
Шаг 1. Переустановите 4-контактную плату интерфейса - Установите новую 4-контактную плату интерфейса обратно в принтер и затяните два крепежных винта (BT2x5) с помощью шестигранного ключа H1.5;
- Подсоедините кабель к 4-контактной плате интерфейса.
Шаг 2. Переустановите заднюю панель - Вставьте заднюю панель под углом в нижнюю часть принтера.
- Используйте шестигранный ключ H2.0 для затяжки 11 винтов (отмечены красным кругом, ST3×6).
- Используйте шестигранный ключ H2.0 для затяжки 12 винтов (отмечены зеленым прямоугольником, BT3×8).
- Совместите основание держателя внешней катушки с отверстиями на задней стороне принтера, затем используйте шестигранный ключ H2.0 для затяжки двух крепежных винтов;
