Замена подъемного моторного узла 2004

Замена подъемного моторного узла 2004Примечание: На этой странице в качестве примера используется машина H2D. Шаги по замене точно такие же для H2C.

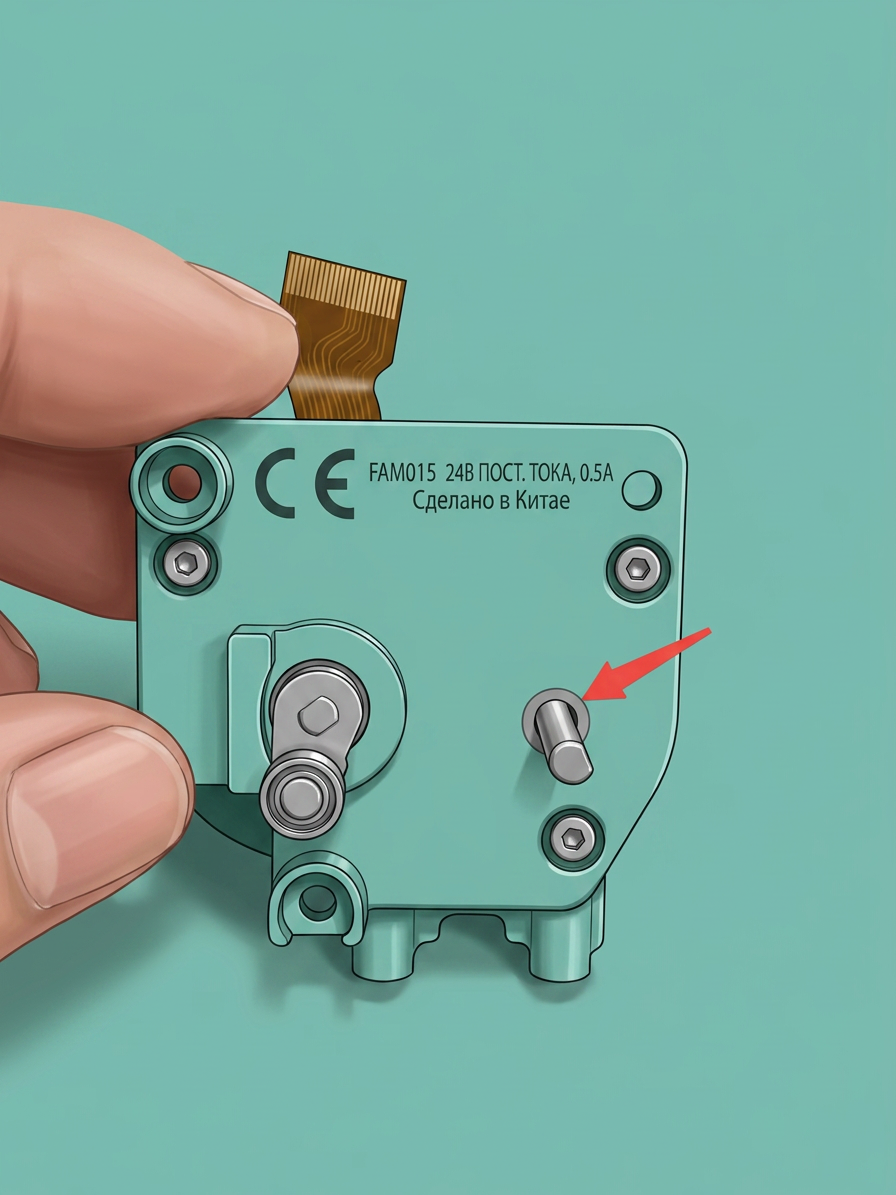

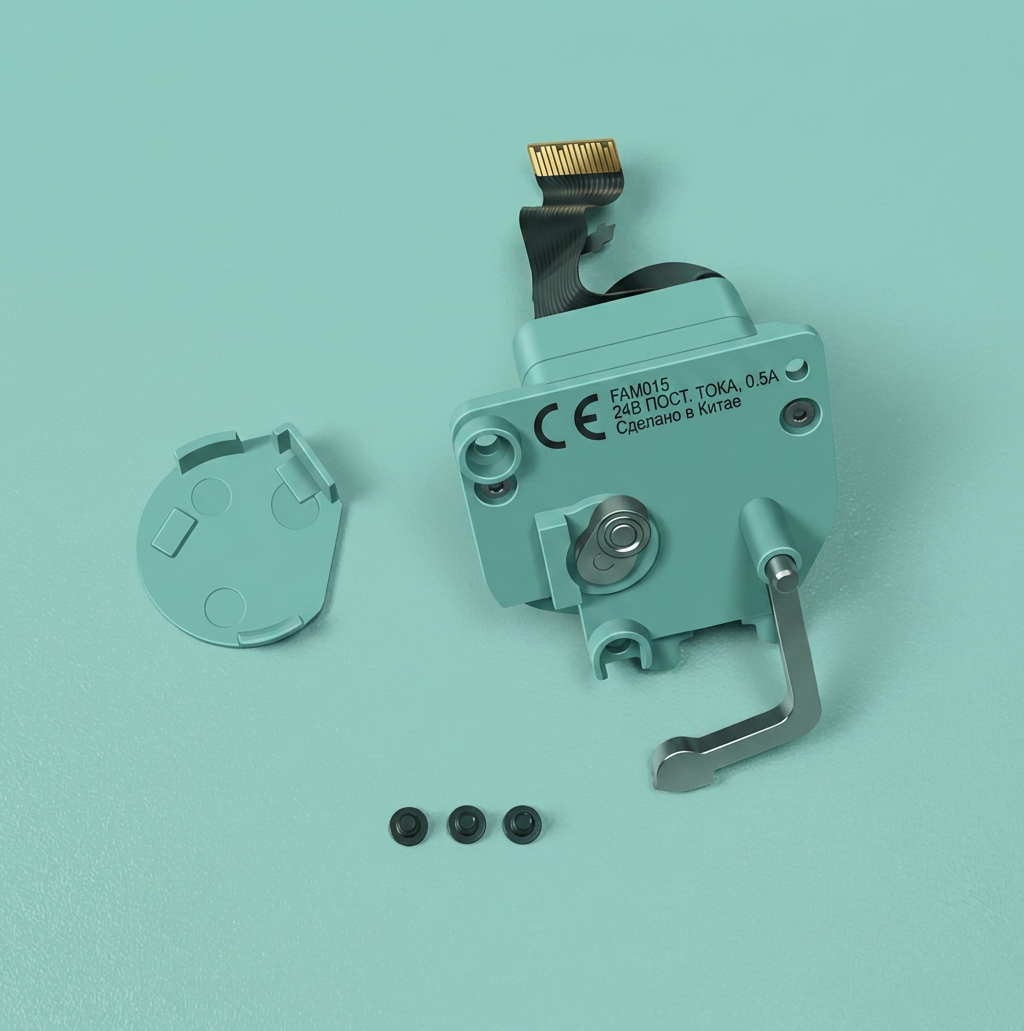

Подъемный моторный узел 2004 Подъемный моторный узел 2004 состоит из подъемного двигателя и редуктора подъемного двигателя. Он используется для управления подъемом левого хотэнда. Запасные части для подъемного моторного узла 2004 включают: Подъемный моторный узел 2004 (предварительно собранный с подъемным двигателем и редуктором) × 1 - Крышка подъемного двигателя (заменять только при повреждении) × 1 - Коромысло × 1 - Графитовая шайба × 1 - Винты M2.5×5 (используются для крепления редуктора подъемного двигателя) × 3 - Винты BT2×5 (используются для крепления подъемного двигателя) × 2

Когда использовать - Ненормальная работа подъемного двигателя - Ненормальная работа редуктора подъемного двигателя

Необходимые инструменты и материалы - Новый вентилятор охлаждения детали - Шестигранный ключ H2.0 - Шестигранный ключ H1.5 Спецификации и количество винтов, используемых при замене подъемного моторного узла H2D (рекомендуется правильно хранить снятые винты во избежание их потери): Спецификация Использование Позиция Количество BT3x8 Крепление воздуховода вентилятора охлаждения детали 4 BT3x20 Крепление вентилятора охлаждения детали 2 BT2.6x8 Крепление вентилятора охлаждения детали 2 Крепление платы TH 2 M1.6x4 Крепление платы соединения экструдера 2 M2.5x8 Крепление вентилятора охлаждения хотэнда 2 BT2x5 Крепление камеры сопла 2 M2.5x5 Крепление редуктора подъемного двигателя 3 M2.5x2 Крепление кронштейна блокиратора сопла 2 M2.5x8x3 Крепление блокиратора сопла 1

Предупреждение о безопасности ВАЖНО! Крайне важно выключить принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами головки инструмента. Выполнение задач при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажает провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом, с другими металлическими или электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отключить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное техническое обслуживание. При возникновении любых опасений или вопросов по выполнению данного руководства мы рекомендуем подать технический запрос относительно вашей проблемы, и мы сделаем все возможное, чтобы оперативно ответить и оказать необходимую помощь.

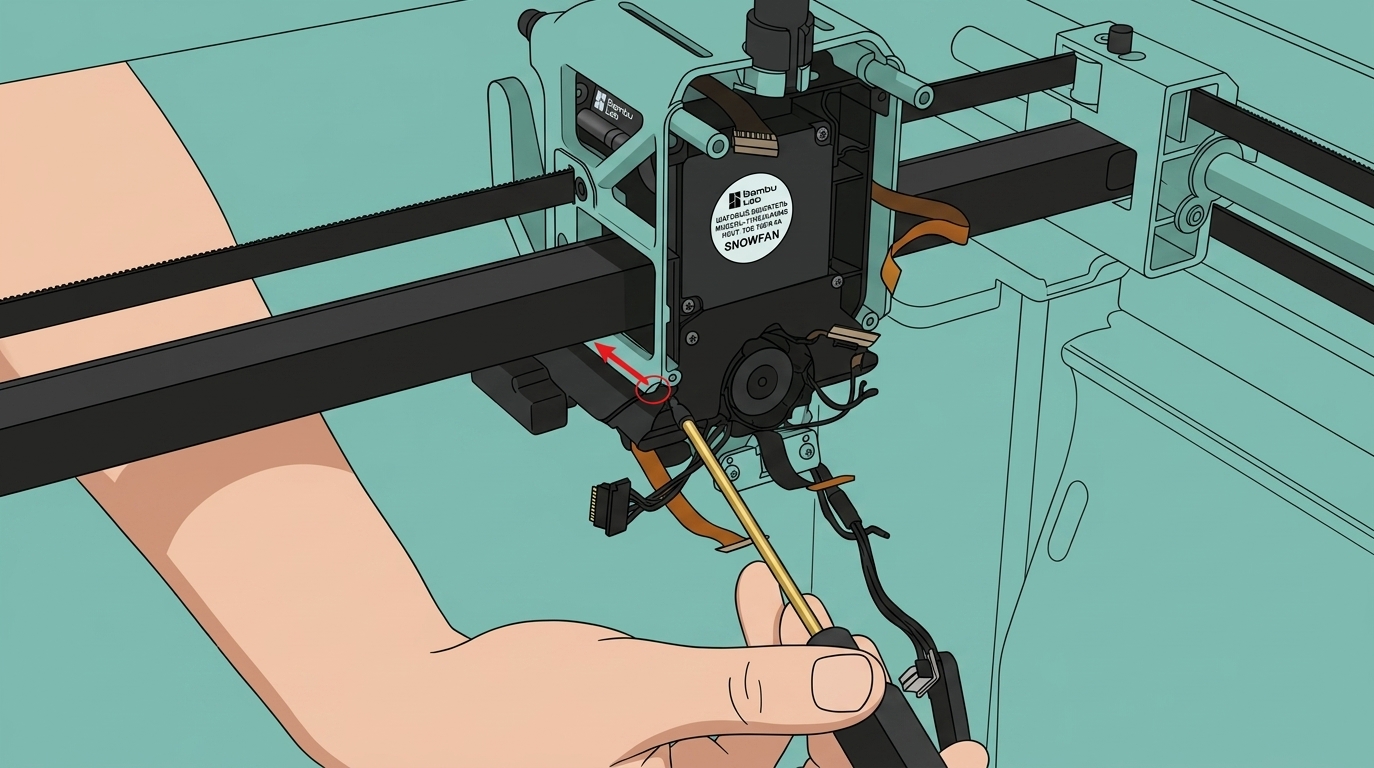

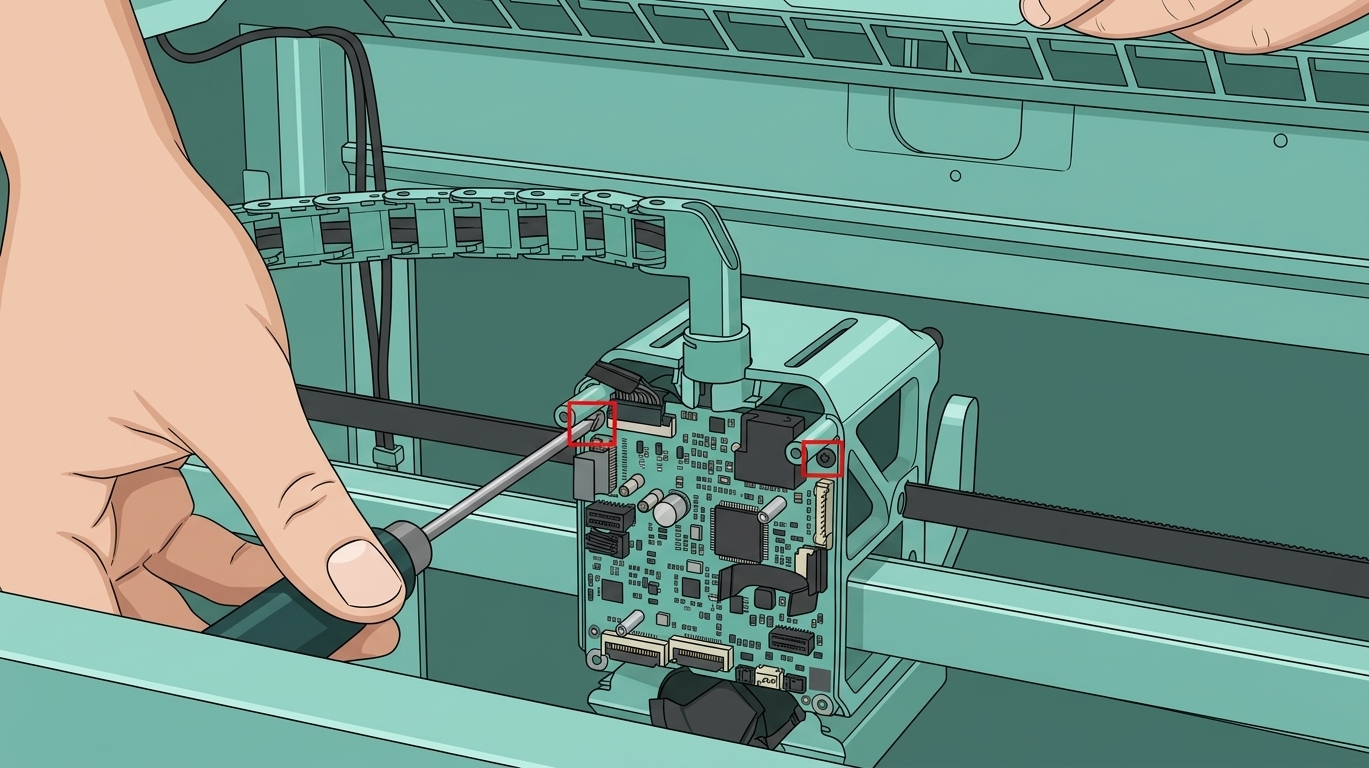

Шаг 1: Снятие вентилятора охлаждения хотэнда и кронштейна Для снятия подъемного моторного узла 2004 необходимо сначала снять вентилятор охлаждения хотэнда. Поэтому вы можете обратиться к этой вики для получения инструкций по снятию вентилятораохлаждения хотэнда и его кронштейна: Замена вентилятора охлаждения хотэнда и кронштейна H2D

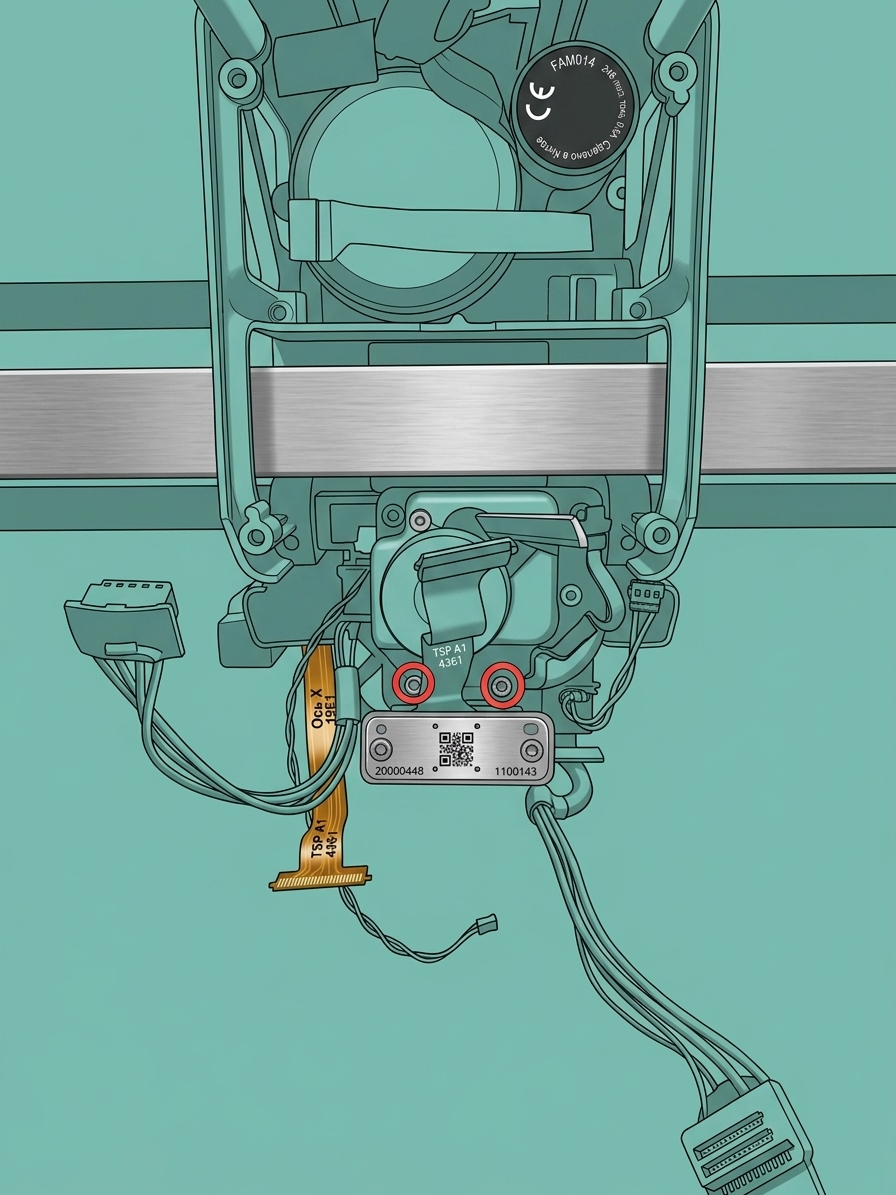

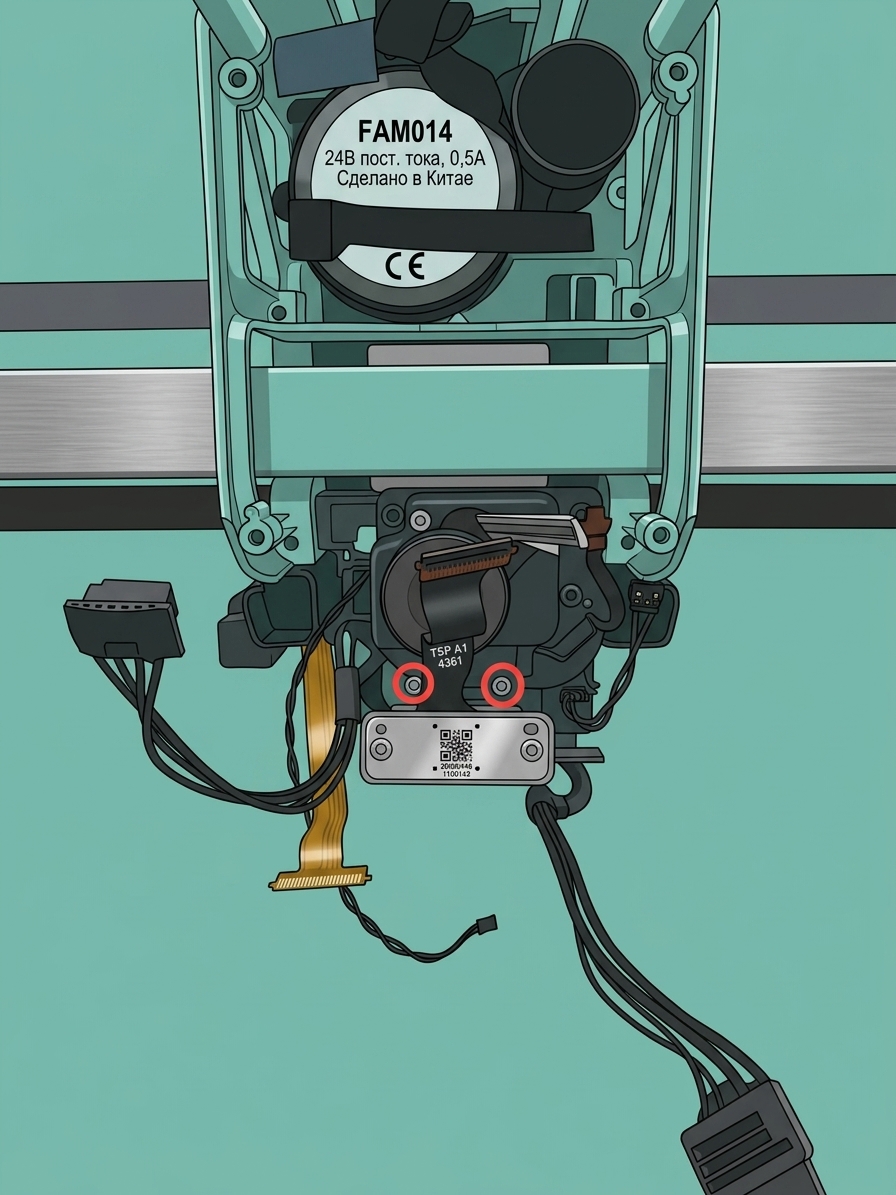

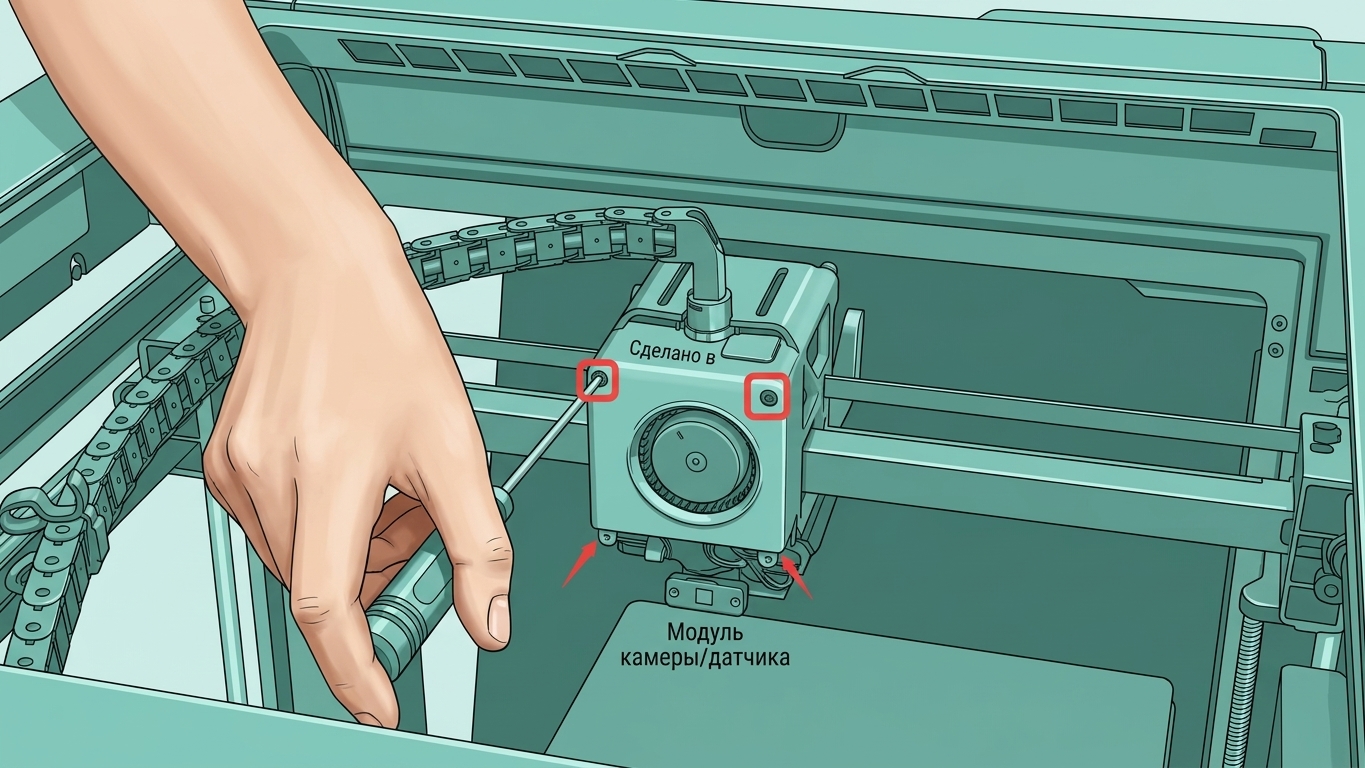

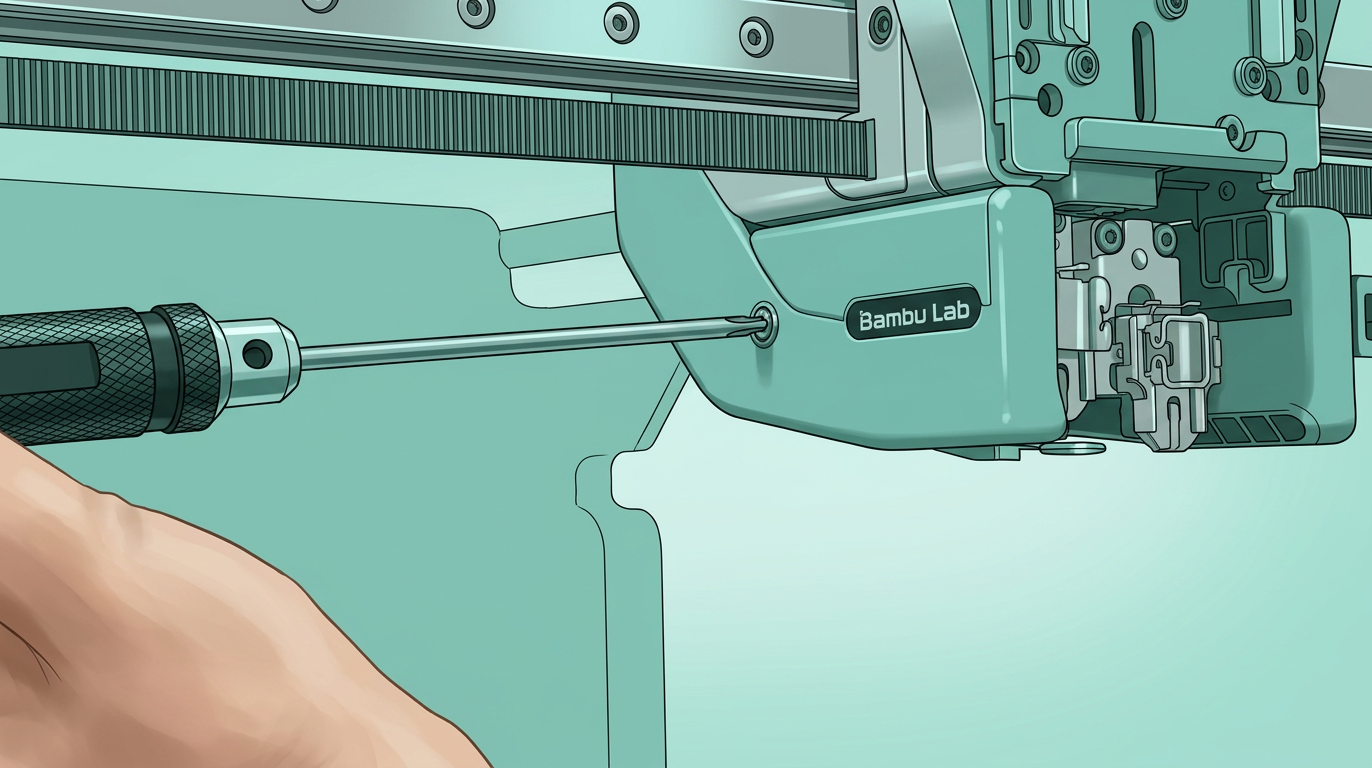

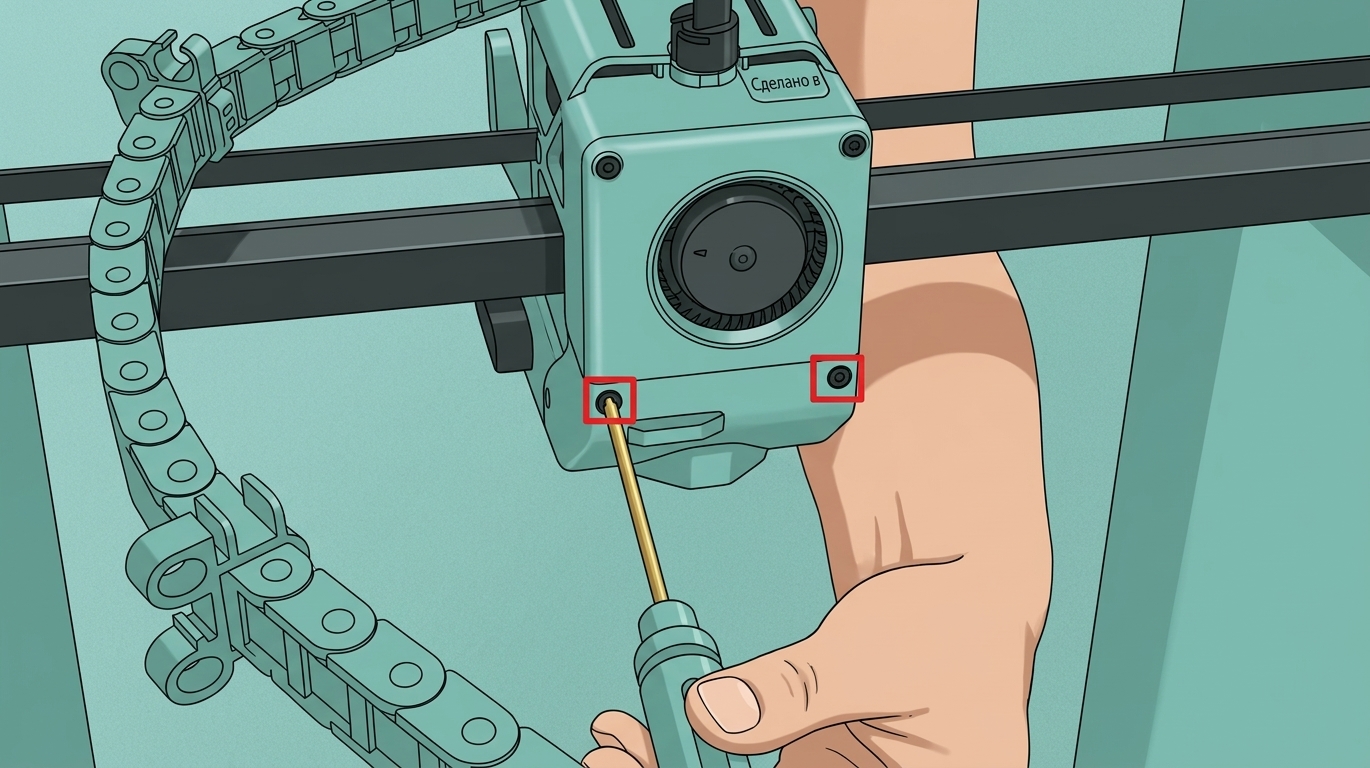

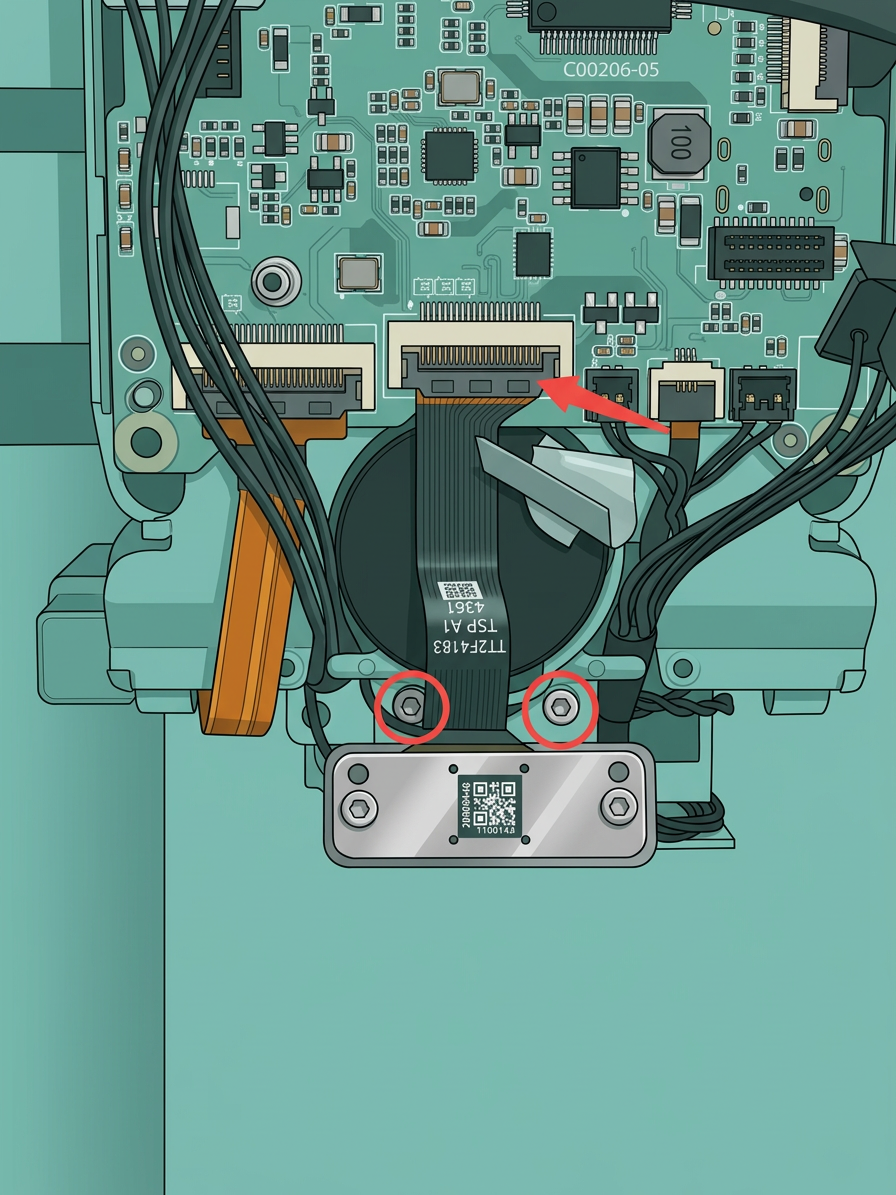

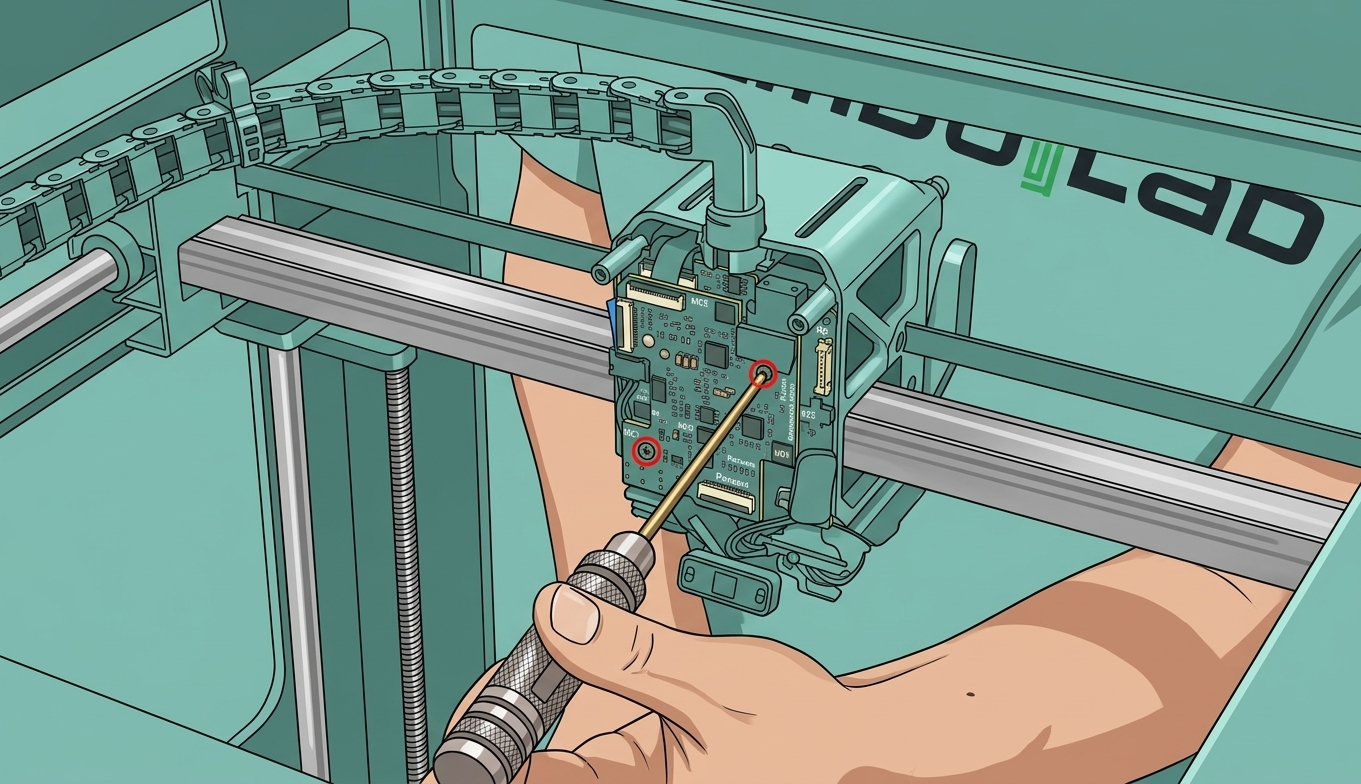

Шаг 2: Снятие камеры сопла Поскольку один винт подъемного моторного узла 2004 закрыт камерой сопла, вы можете использовать шестигранный ключ H1.5, чтобы снять 2 крепежных винта камеры сопла и затем снять ее.

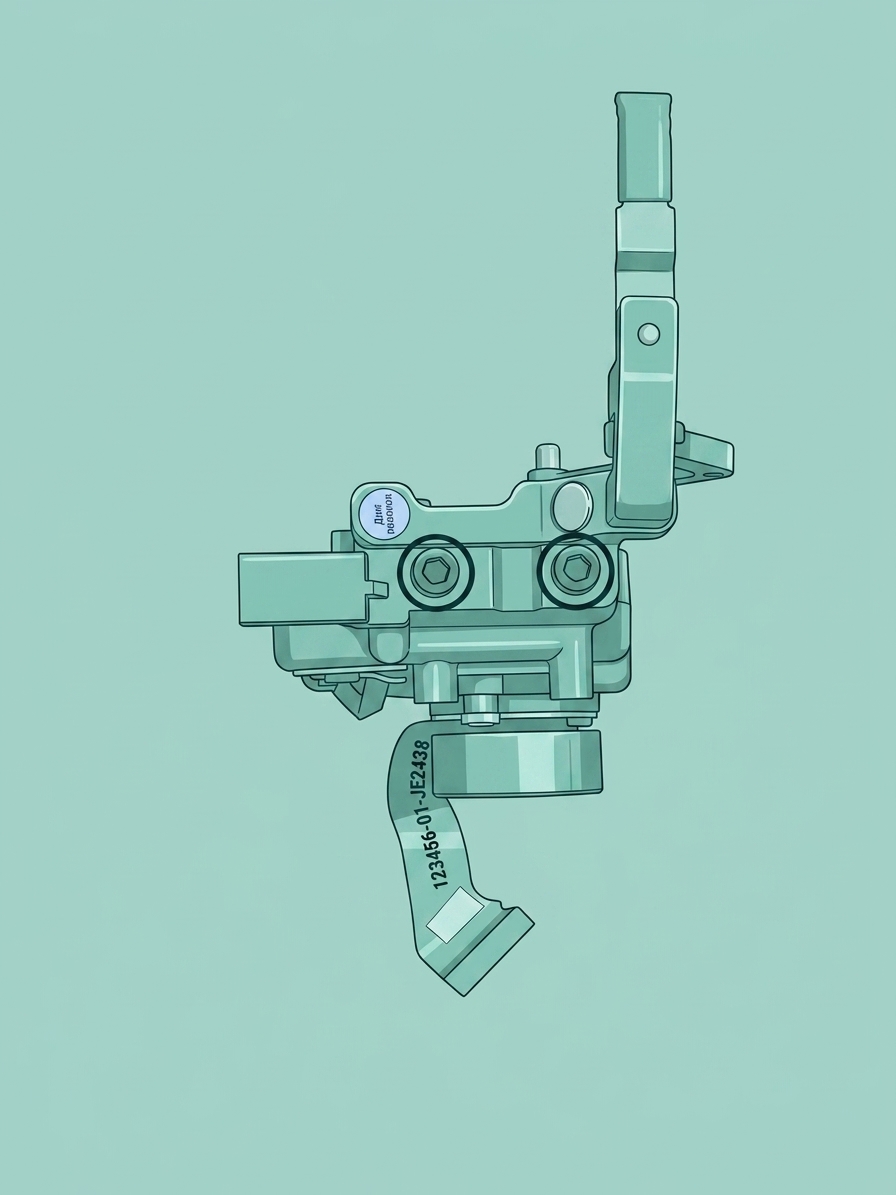

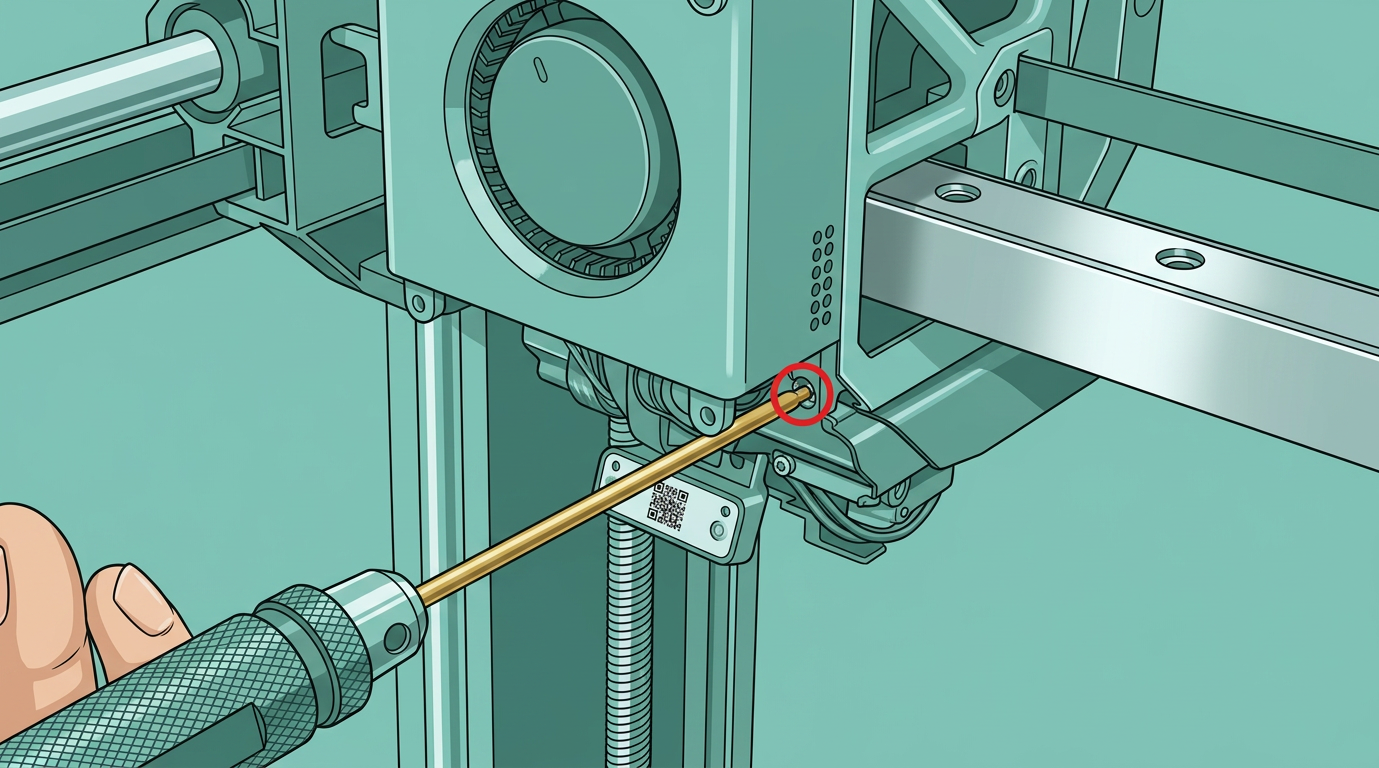

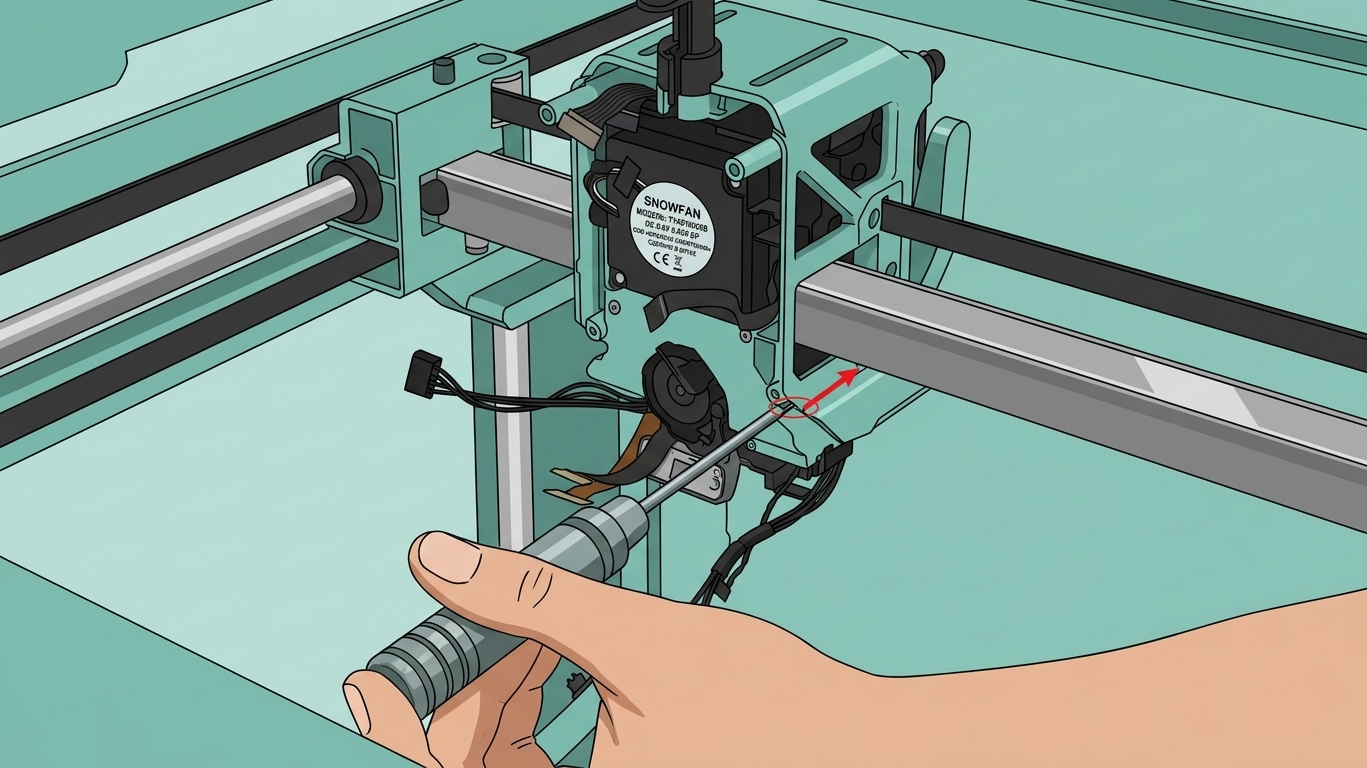

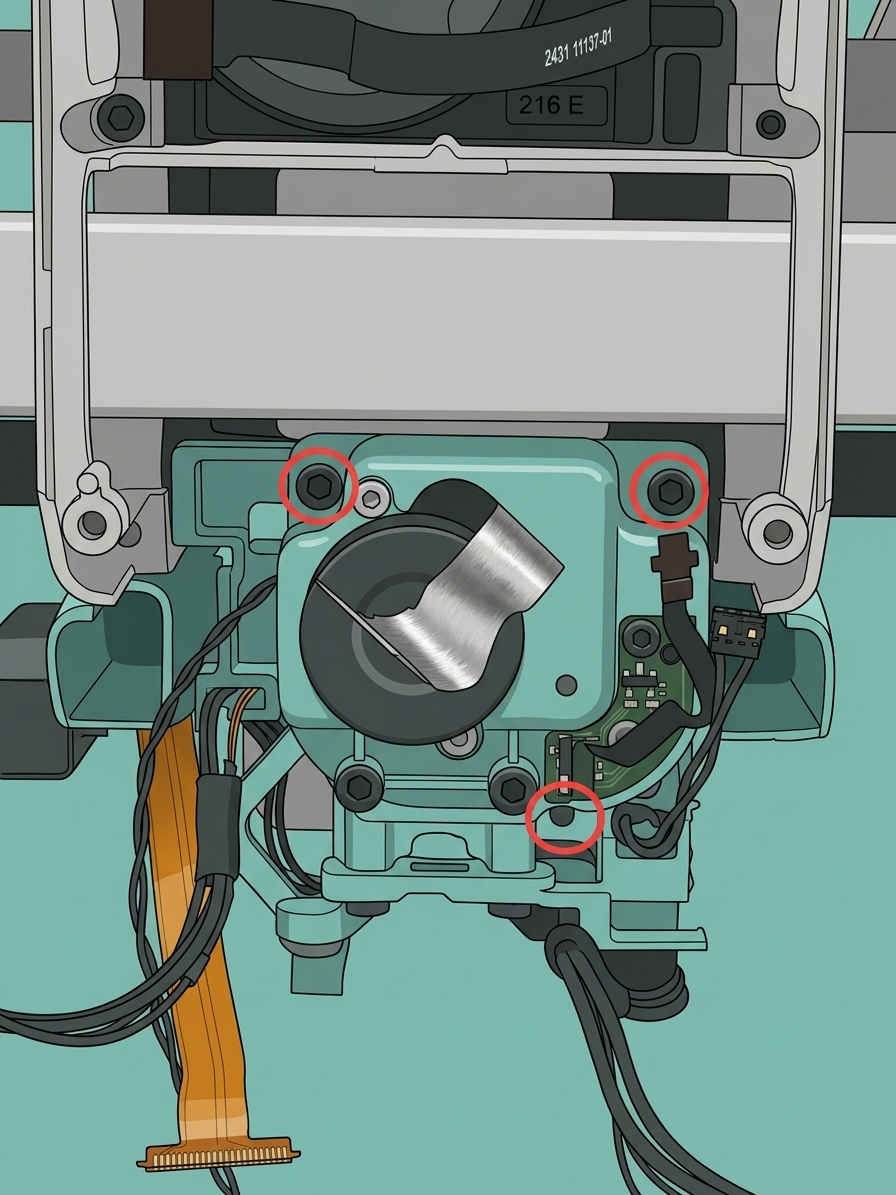

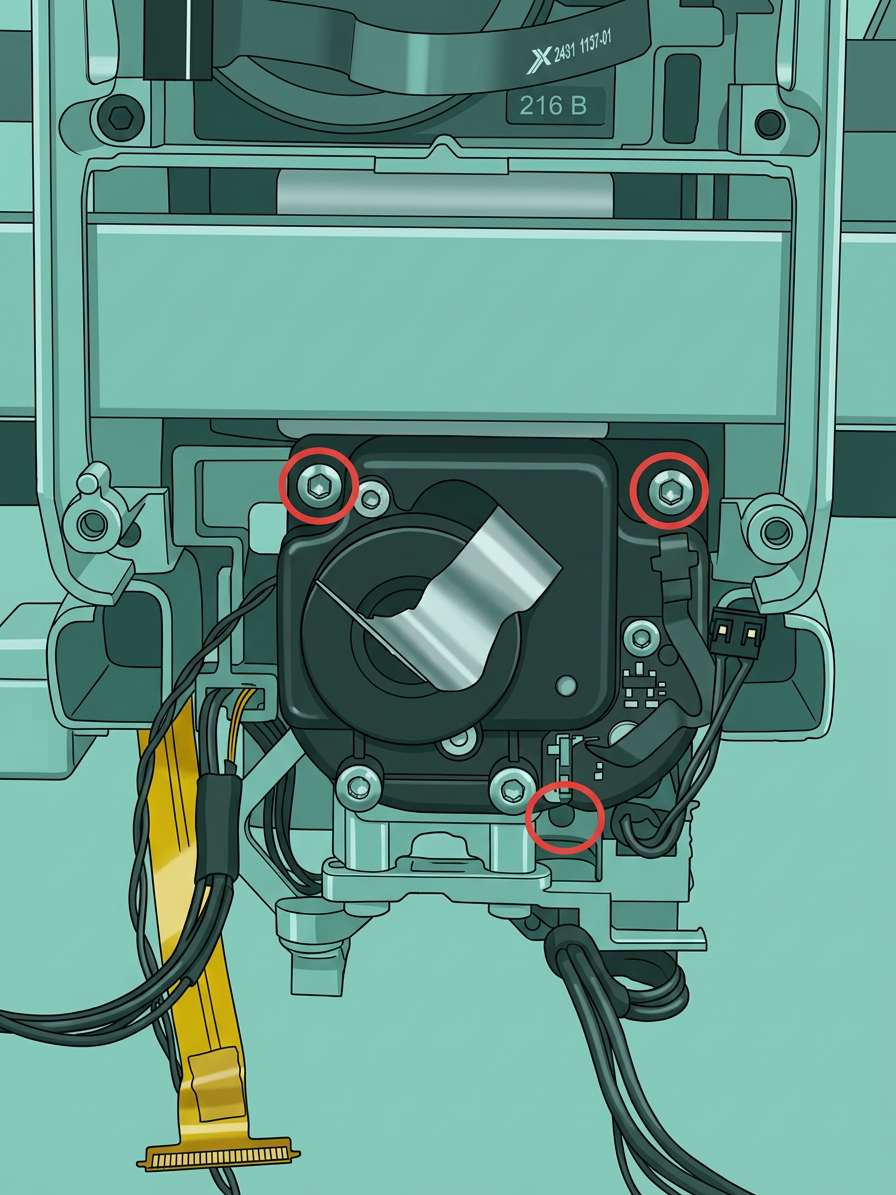

Шаг 3: Снятие подъемного моторного узла 2004 Используйте шестигранный ключ H2.0, чтобы снять 3 крепежных винта редуктора подъемного двигателя. Затем аккуратно отсоедините подъемный моторный узел от головки инструмента. При снятии последнего винта поддерживайте подъемный моторный узел рукой, чтобы предотвратить его падение.

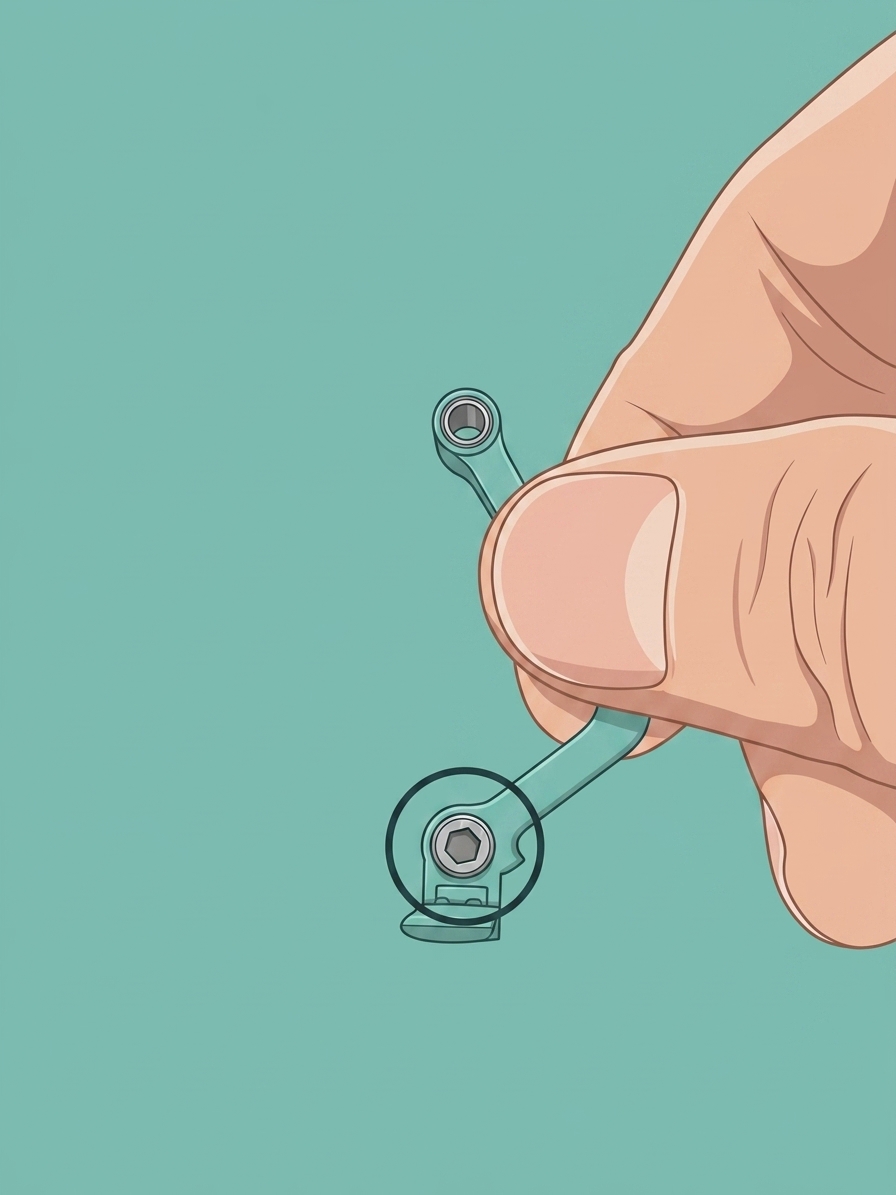

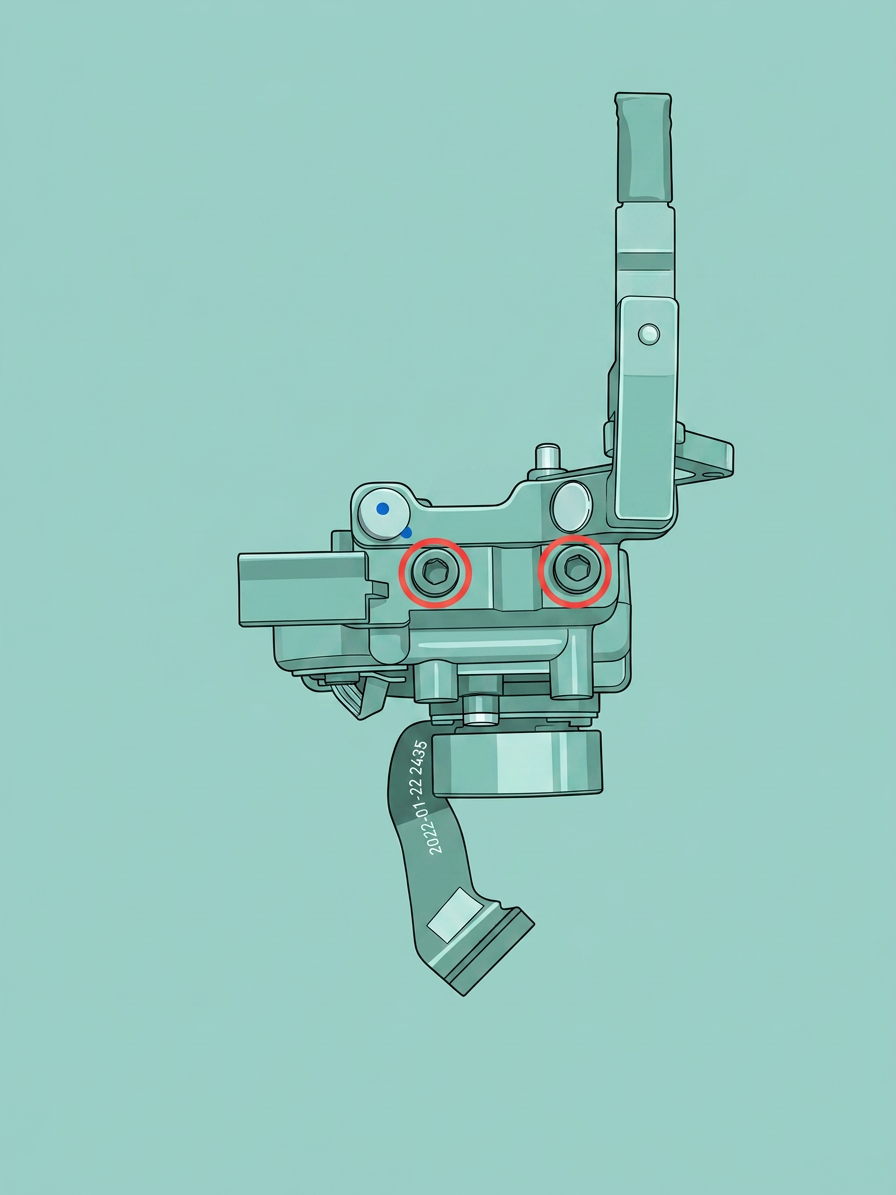

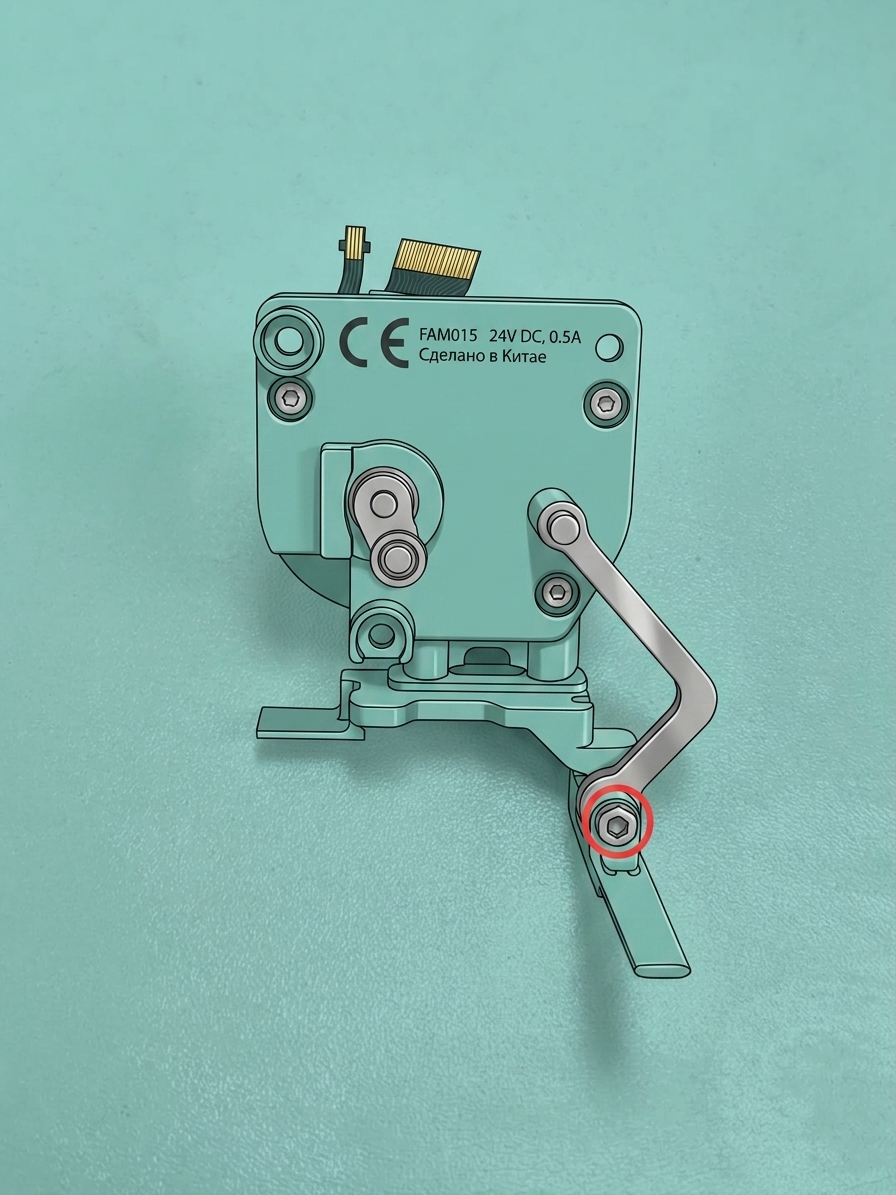

Шаг 4: Снятие кронштейна магнита блокиратора сопла и блокиратора сопла Поскольку кронштейн магнита блокиратора сопла и блокиратор сопла установлены на подъемном моторном узле (и не входят в комплект самого подъемного моторного узла), вам необходимо снять их со старого узла и установить на новый. Вы можете использовать шестигранный ключ H2.0, чтобы снять один крепежный винт блокиратора сопла и отсоединить его, а также использовать шестигранный ключ H2.0, чтобы снять 2 крепежных винта кронштейна магнита блокиратора сопла и отсоединить его.

Установка подъемного моторного узла 2004

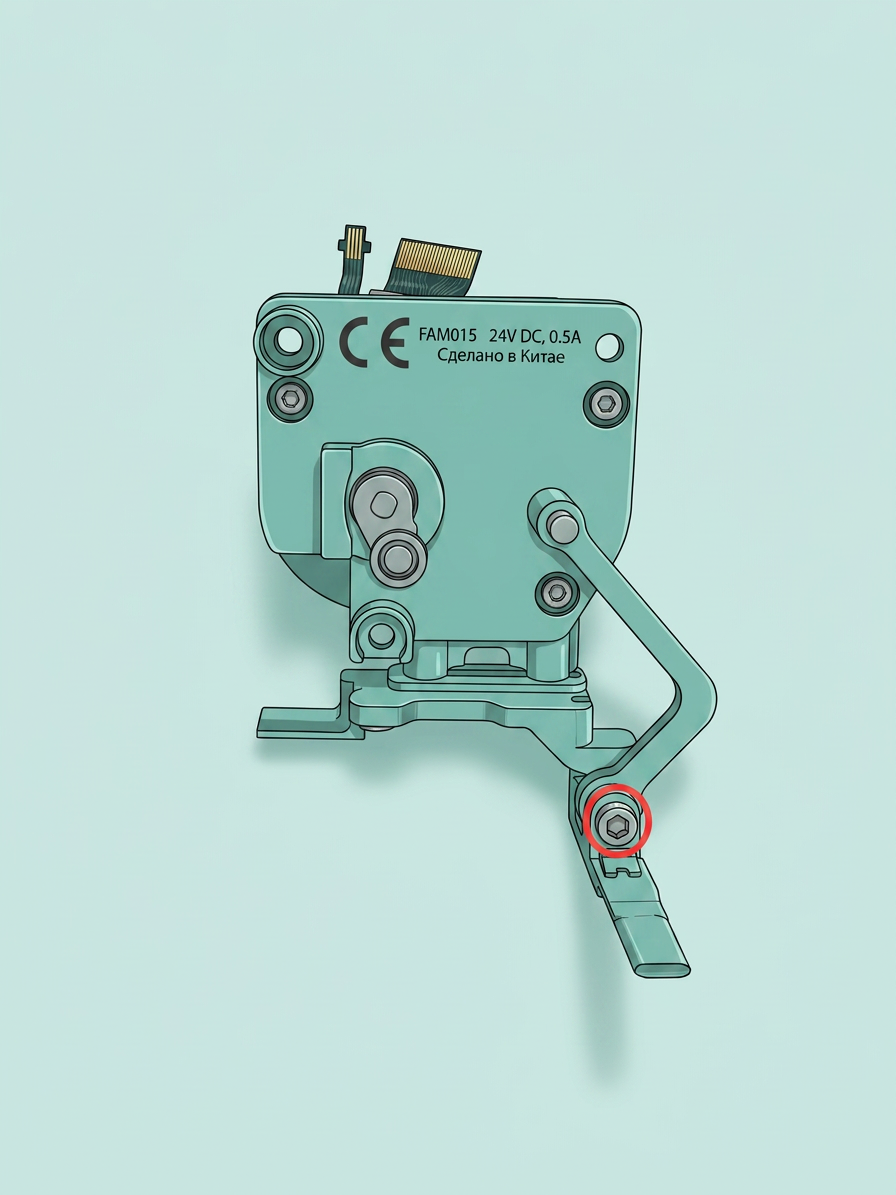

Шаг 1: Установка кронштейна магнита блокиратора сопла и блокиратора сопла Подсоедините существующий блокиратор сопла к коромыслу (см. рисунок для установки) и используйте шестигранный ключ H2.0, чтобы затянуть один крепежный винт. Вставьте графитовую шайбу на подшипник подъемного двигателя, затем совместите плоскую поверхность коромысла с плоской поверхностью подшипника и установите коромысло на подъемный моторный узел. Наконец, совместите отверстия для винтов кронштейна магнита блокиратора сопла с подъемным моторным узлом и используйте шестигранный ключ H2.0, чтобы затянуть 2 крепежных винта.

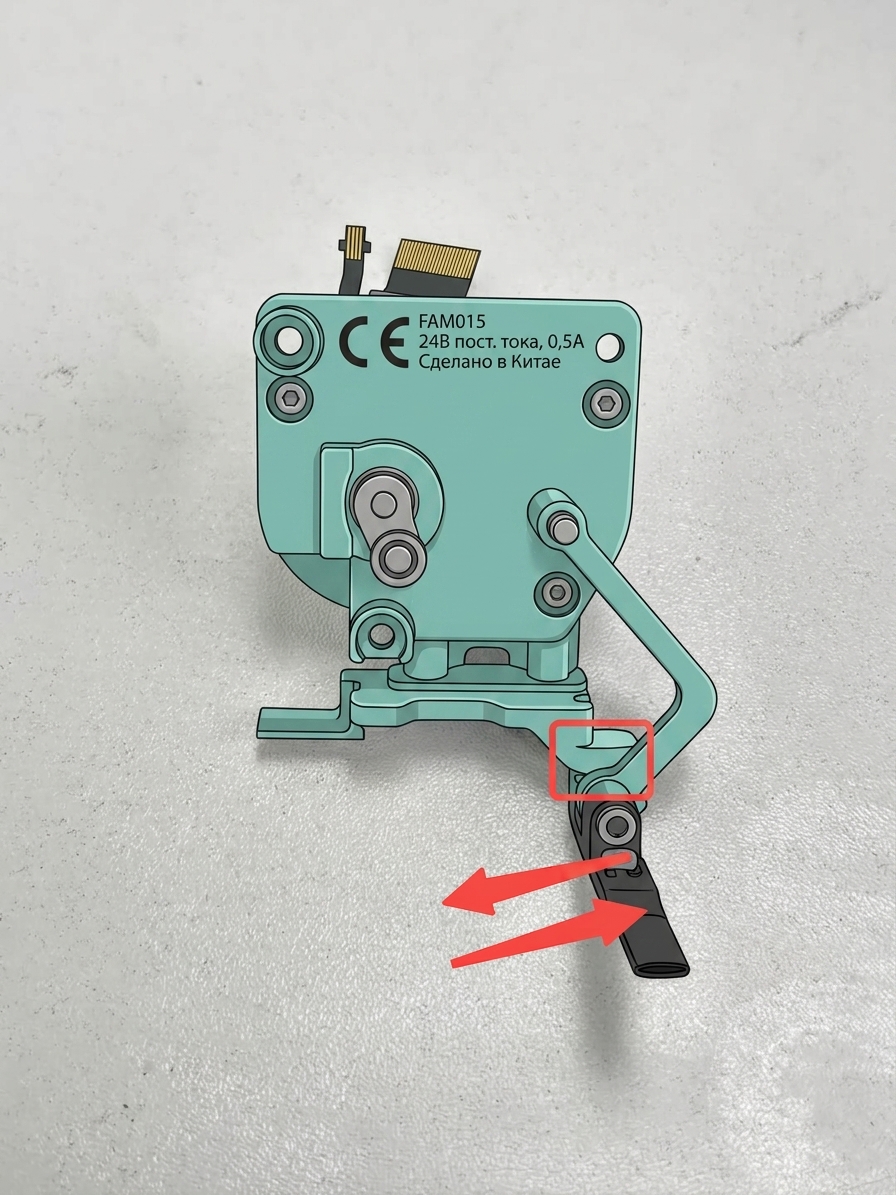

Шаг 2: Установка подъемного моторного узла 2004 Совместите два подшипника подъемного моторного узла с соответствующими отверстиями на головке инструмента. Обратите внимание, что подшипник слева закреплен в подъемном ползуне. Когда подъемный ползун находится внизу, левый подшипник также должен быть внизу (как показано на рисунке). Если он находится не в правильном положении, подъемный моторный узел не может быть установлен. Вы можете отрегулировать положение, перемещая коромысло. Как показано на примере изображения, сначала качните коромысло, чтобы прикрепить блокиратор сопла к магниту справа от кронштейна магнита блокиратора сопла (обозначено рамкой). Это гарантирует, что подъемный ползун находится внизу. Совместите два подшипника подъемного моторного узла с соответствующими отверстиями на головке инструмента и установите его, а затем используйте шестигранный ключ H2.0, чтобы затянуть 3 крепежных винта.

Шаг 3: Установка камеры сопла Совместите камеру сопла с отверстиями для винтов на подъемном моторном узле и используйте шестигранный ключ H1.5, чтобы затянуть 2 крепежных винта.

Шаг 4: Установка вентилятора охлаждения хотэнда и кронштейна Вы можете обратиться к этой вики для получения инструкций по установке вентилятора охлаждения хотэнда и его кронштейна: Замена вентилятора охлаждения хотэнда и кронштейна H2D

Проверка работоспособности Подключите питание и включите принтер. Переключите хотэнд на экране и проверьте, правильно ли он функционирует.

Заключительные примечания Мы надеемся, что подробное руководство было полезным и информативным. Если это руководство не решило вашу проблему, пожалуйста, подайте технический запрос /guides/, мы ответим на ваши вопросы и окажем помощь. Если у вас есть предложения или отзывы по этой вики, пожалуйста, оставьте сообщение в разделе комментариев. Спасибо за вашу поддержку и внимание!
