Важное напоминание При снятии корпуса лазера необходимо отсоединить разъем светодиодного индикатора. Во время снятия держитесь за основание разъема и поднимайте его вертикально от печатной платы, чтобы разблокировать, или используйте такие инструменты, как шестигранный ключ H2.0 или плоский пинцет, для помощи в разблокировке. Не прилагайте силу в горизонтальном направлении, чтобы избежать повреждения разъема.
Метод обслуживания Регулярно используйте щетку для очистки дыма и пыли, скопившихся на радиаторе и вентиляторе. Кроме того, очистите датчик пламени на переднем конце лазерного модуля и лазерную линзу с помощью спирта и нетканой салфетки. При очистке камер, пожалуйста, используйте небольшое количество спирта и слегка отожмите нетканую салфетку перед протиркой, чтобы спирт не попал в пластиковый корпус.
Частота обслуживания H2D может оценить уровень загрязнения принтера в зависимости от типа и продолжительности лазерных задач и предоставить соответствующие напоминания об очистке и обслуживании (эта функция не поддерживается в заводской прошивке, а поддерживаемые версии будут объявлены позже). Обязательно проводите техническое обслуживание и очистку лазерного модуля в соответствии с требованиями. Невыполнение этого требования может привести к повреждению машины и создать риски для безопасности. Рекомендуется использовать щетку для простой очистки мусора и пыли с внешней поверхности после каждой лазерной задачи. Когда принтер отобразит окно для очистки и обслуживания, вам нужно будет снять верхнюю крышку лазерного модуля и очистить пыль с поверхности вентилятора и радиатора под вентилятором. Используйте инструмент для быстрого снятия, чтобы снять сопло подачи воздуха и протереть лазерную линзу. Если вы обнаружите, что радиатор под вентилятором особенно грязный, следуйте инструкциям по очистке для глубокой очистки, то есть разберите внешний корпус лазерного модуля и очистите пыль с радиатора.

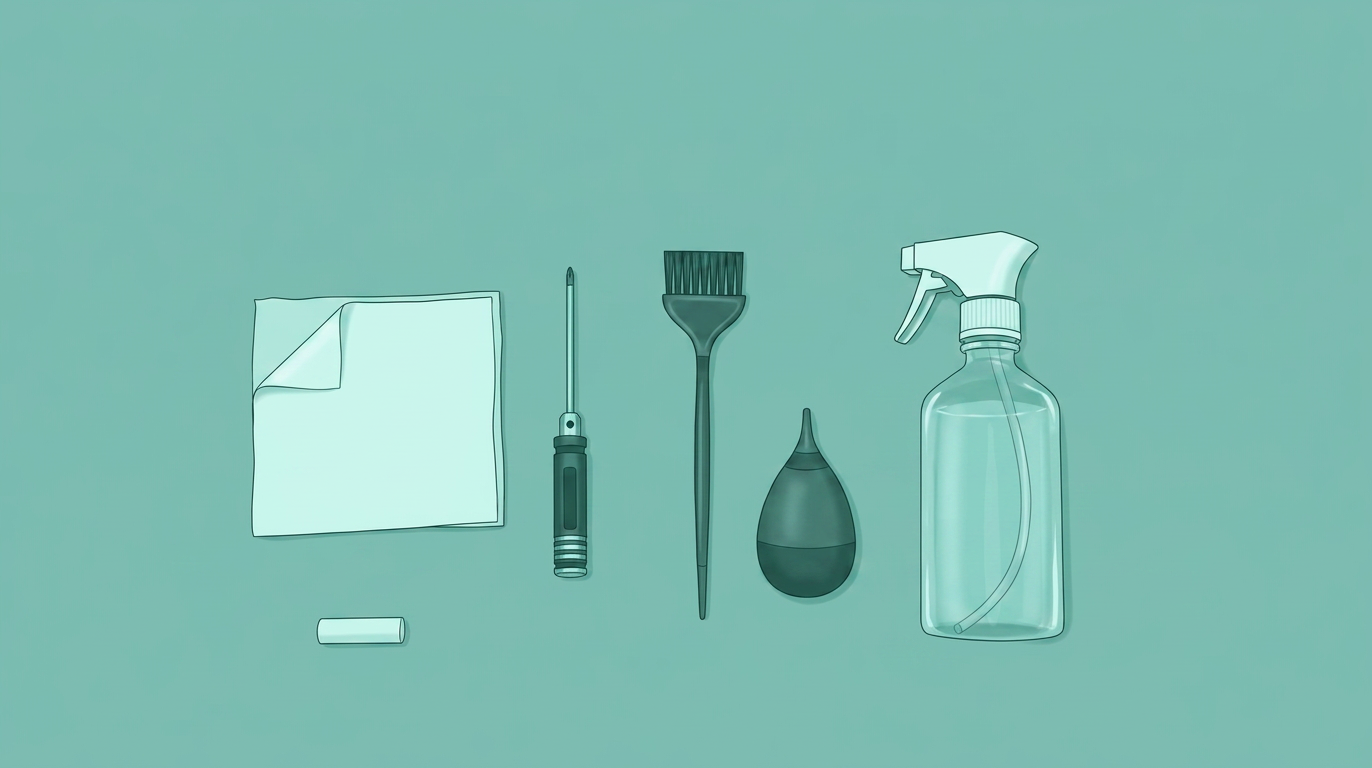

Необходимые инструменты - Шестигранный ключ H2.0 или H2.5 - Нетканая салфетка - Щетка - Воздуходувка - Чистящие средства - Инструмент для снятия сопла подачи воздуха (внутренний файл модели принтера)

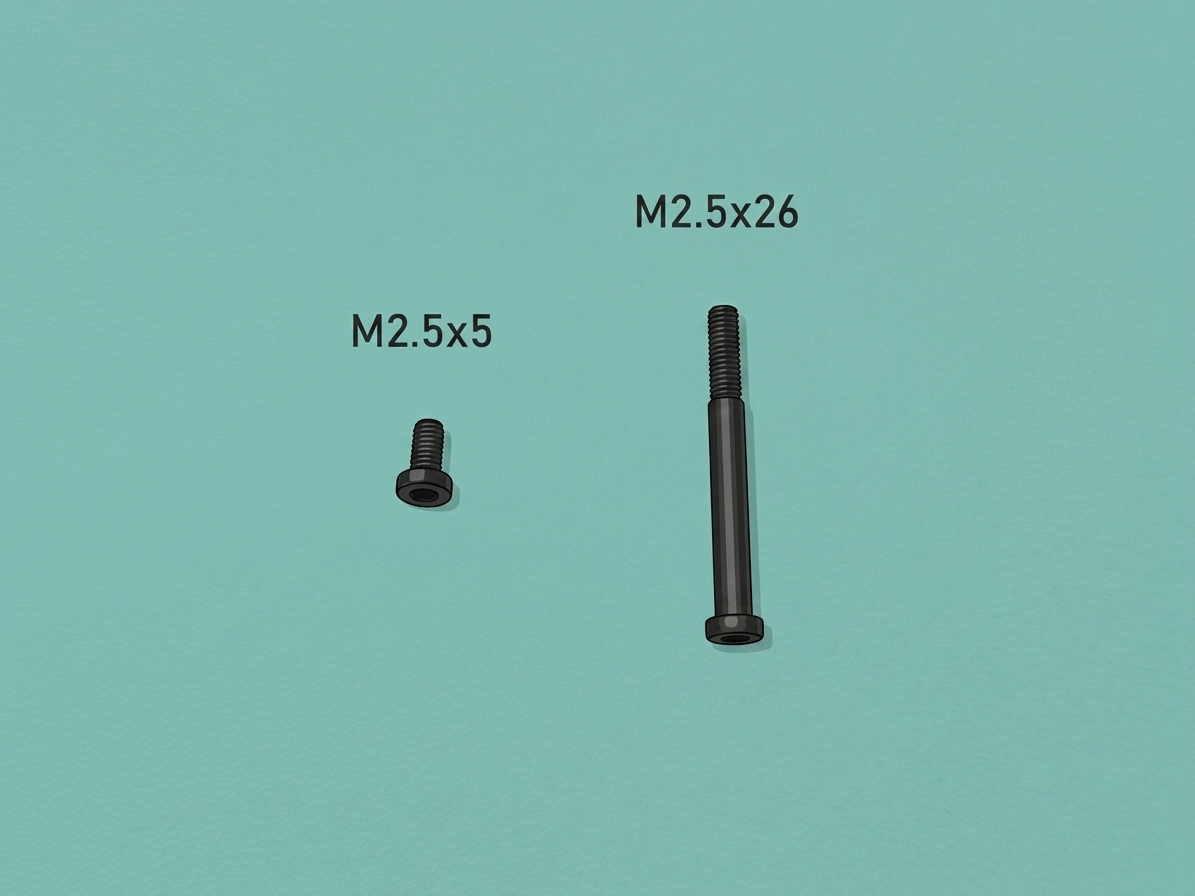

Спецификации винтов - M2.5x5 10 - M2.5x26 4
Шаги обслуживания

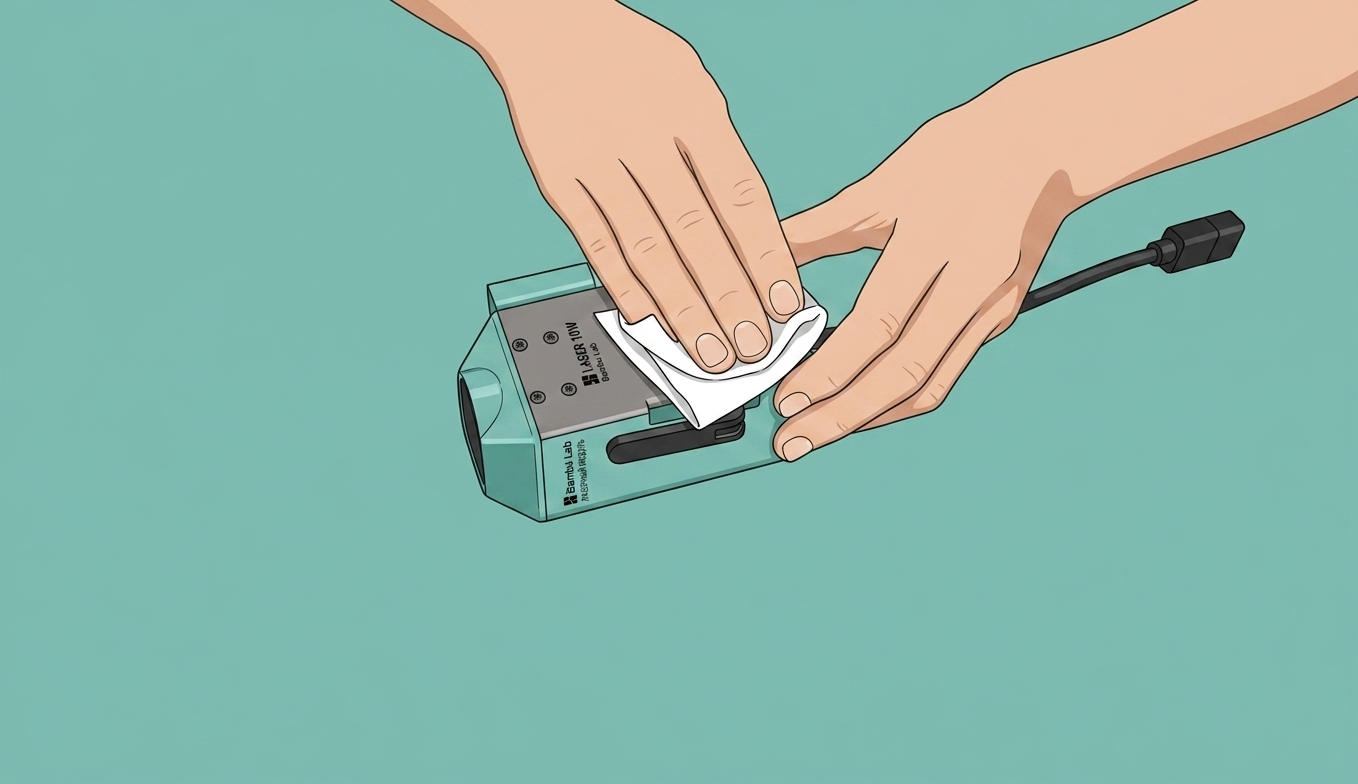

Шаг 1. Очистка внешней стороны верхней крышки Используйте щетку для очистки пыли с крышки под разными углами для тщательной очистки. Если вокруг лазерного модуля имеется значительное количество пыли, вы можете сначала протереть его нетканой салфеткой, смоченной спиртом. Этот шаг также будет включен в последующий процесс очистки.

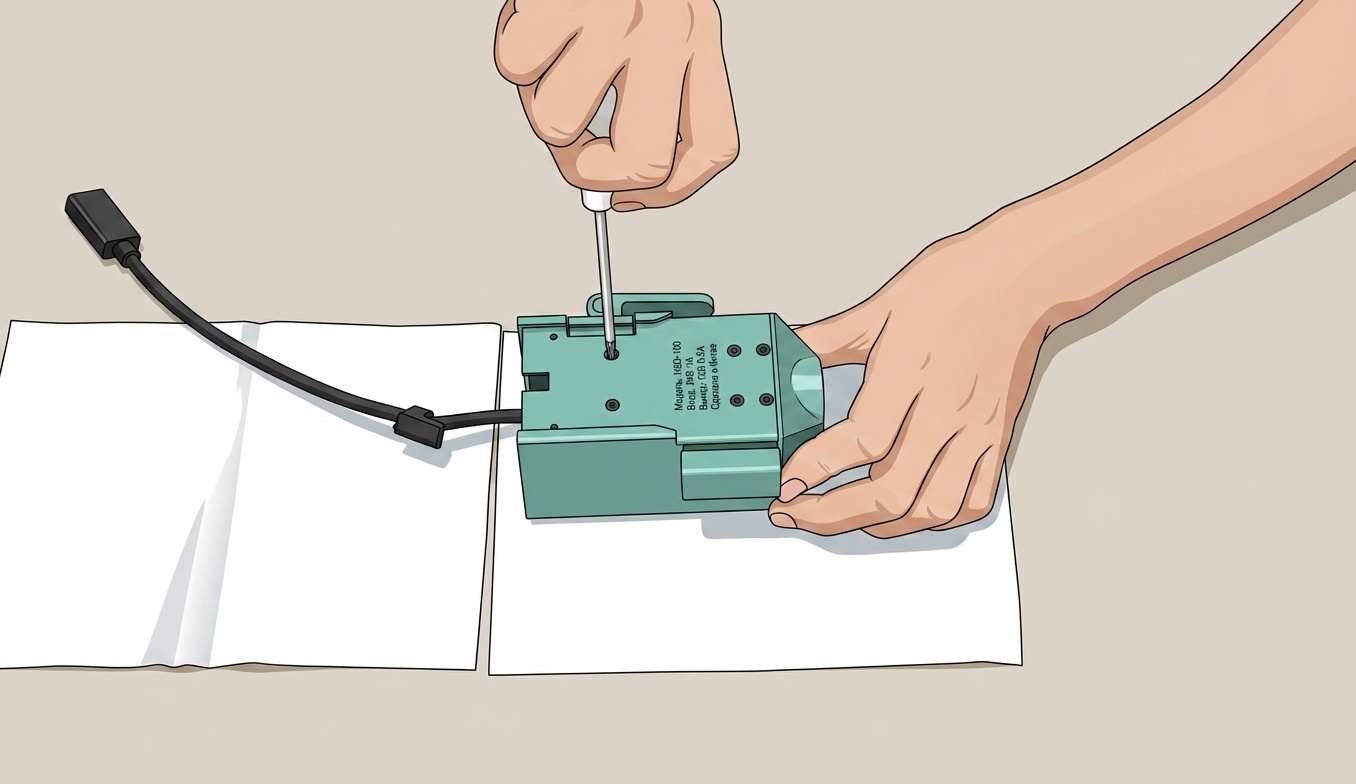

Шаг 2. Снятие верхней крышки лазерного модуля Открутите в общей сложности шесть винтов (M2.5x26 2, M2.5x5 4) спереди и сбоку крышки, затем снимите крышку.

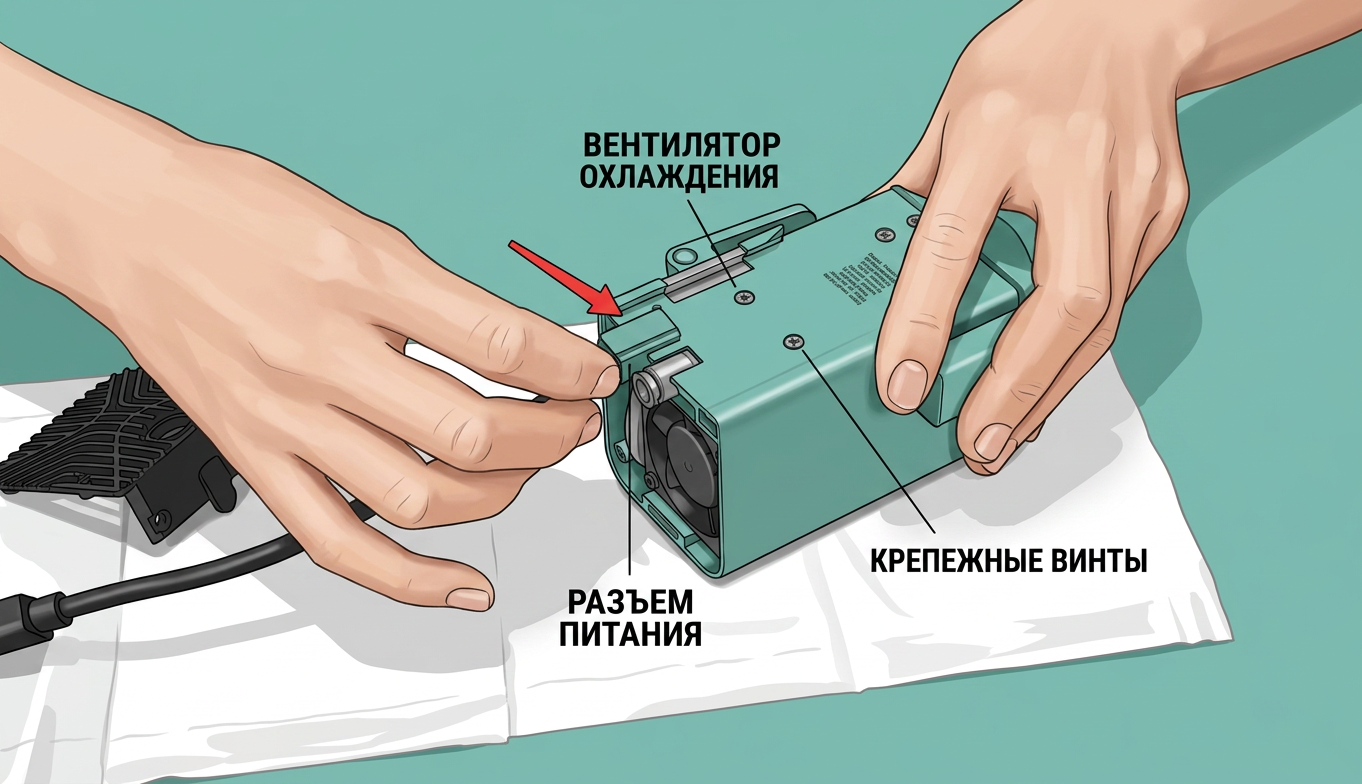

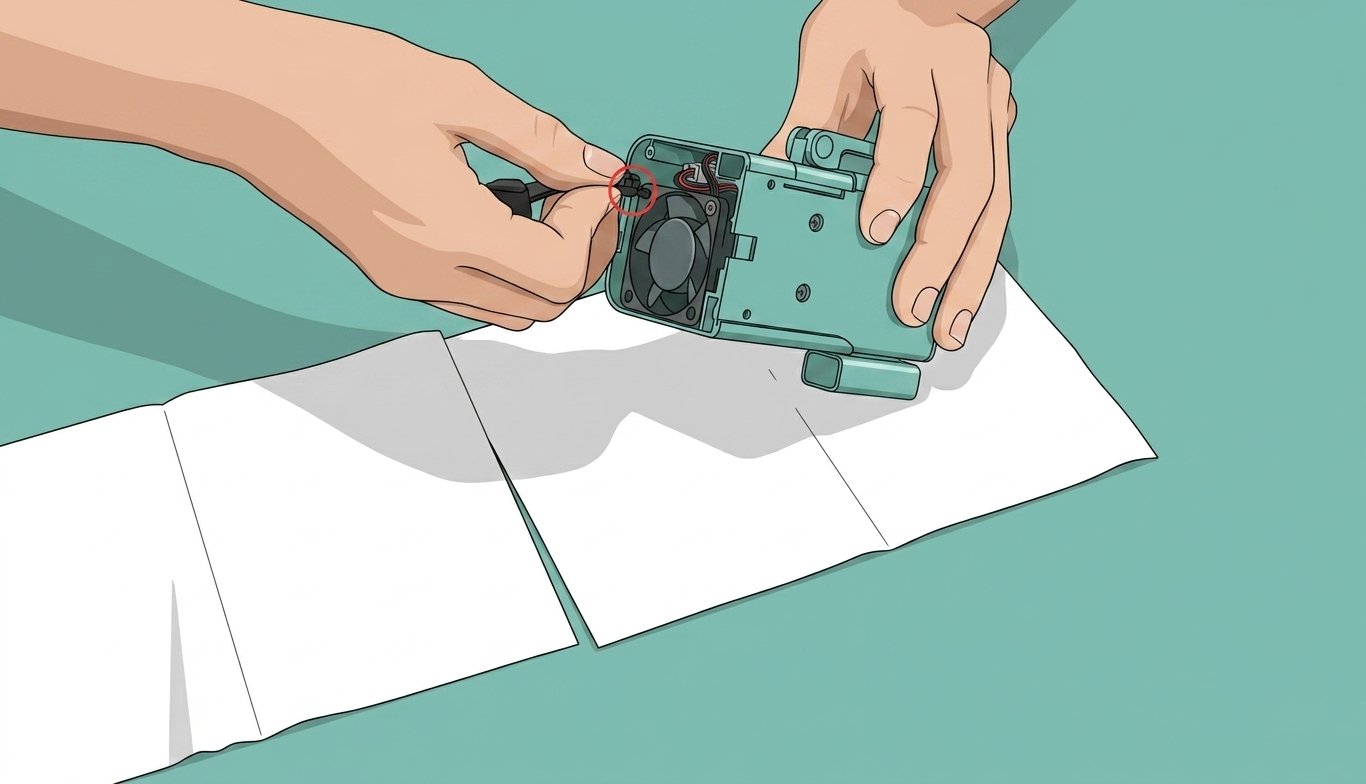

Шаг 3. Очистка вентилятора Отстегните защелку разъема кабеля и ослабьте разъем кабеля. Затем используйте щетку для очистки пыли с вентилятора и разъема кабеля. При очистке вентилятора вращайте его во время очистки, чтобы удалить всю пыль с каждой лопасти. После удаления крупных частиц пыли вы можете использовать спирт для очистки щетки, обеспечивая хороший эффект очистки.

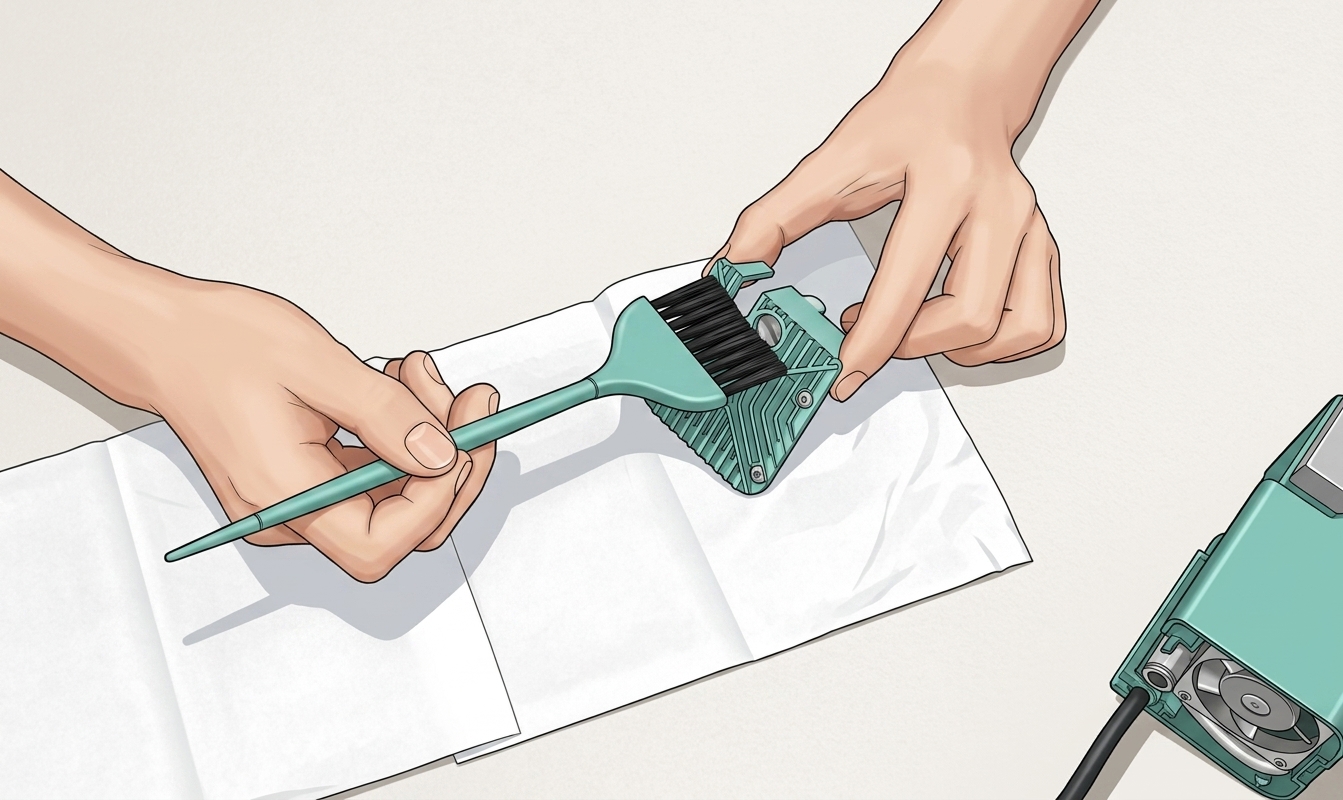

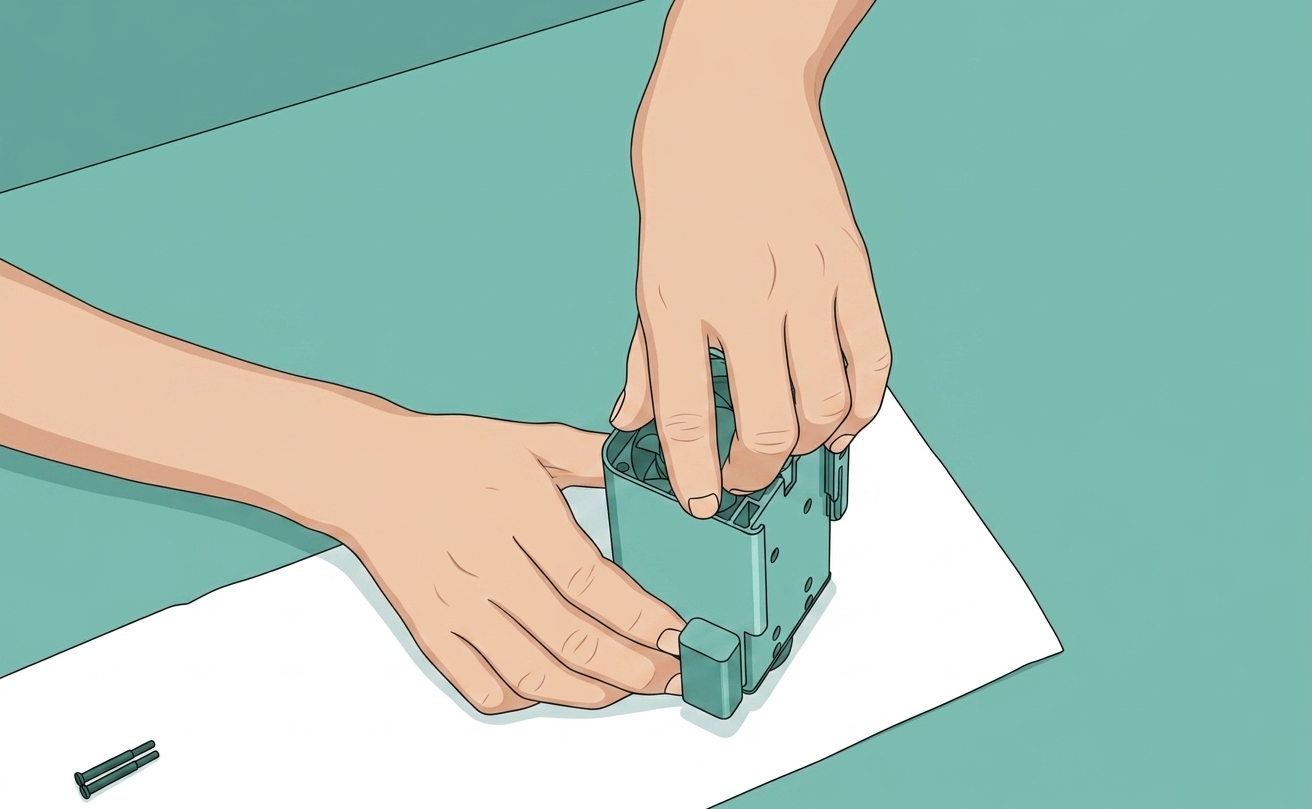

Шаг 4. Очистка верхней крышки лазерного модуля Снова очистите снятую крышку лазерного модуля, удаляя оставшуюся пыль из щелей крышки. Затем переверните крышку и очистите пыль внутри.

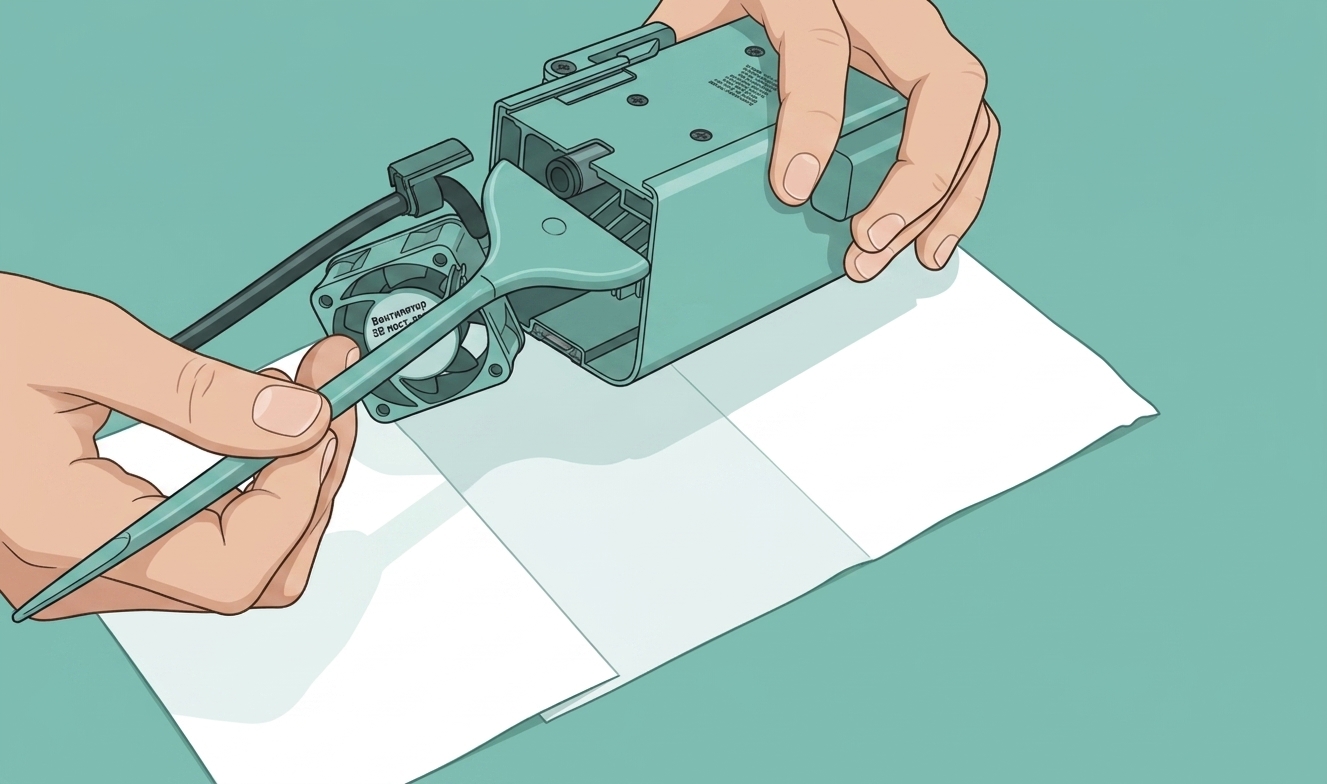

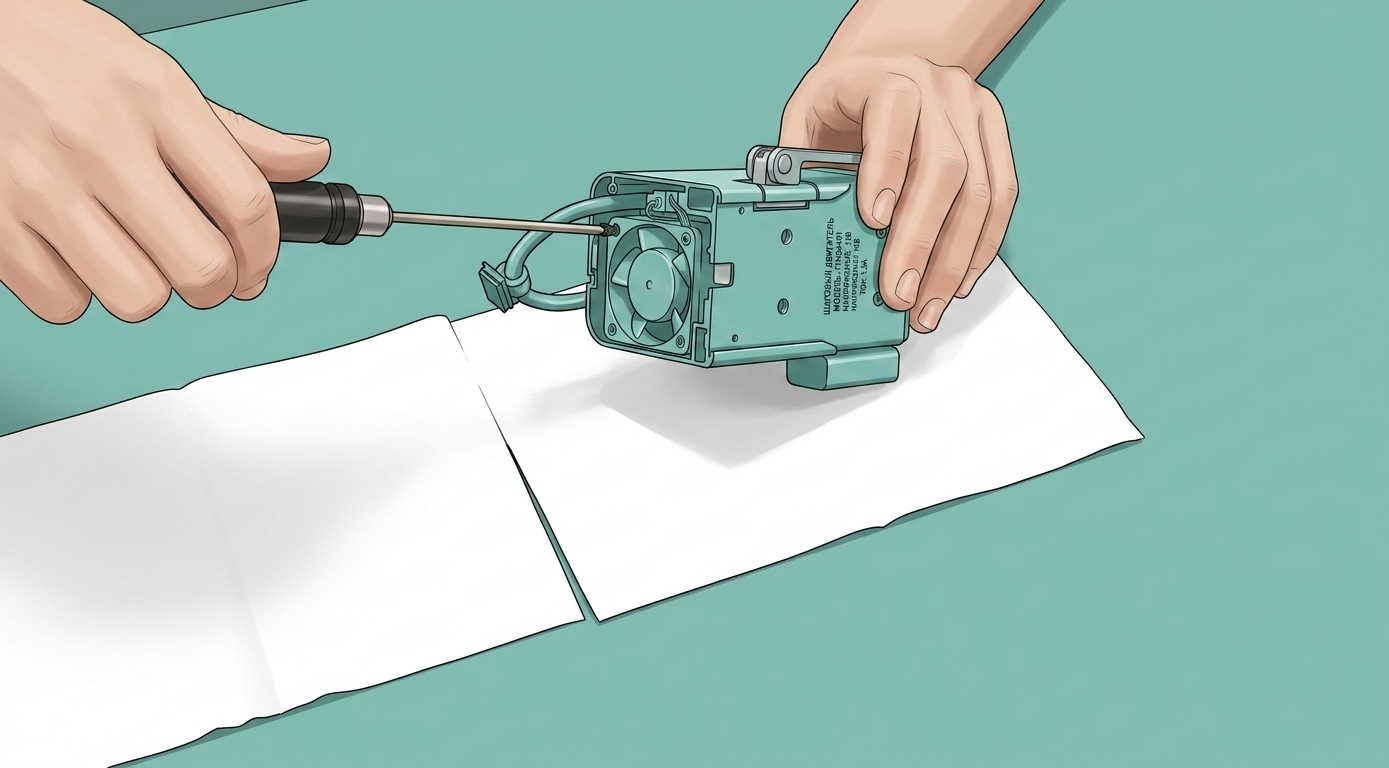

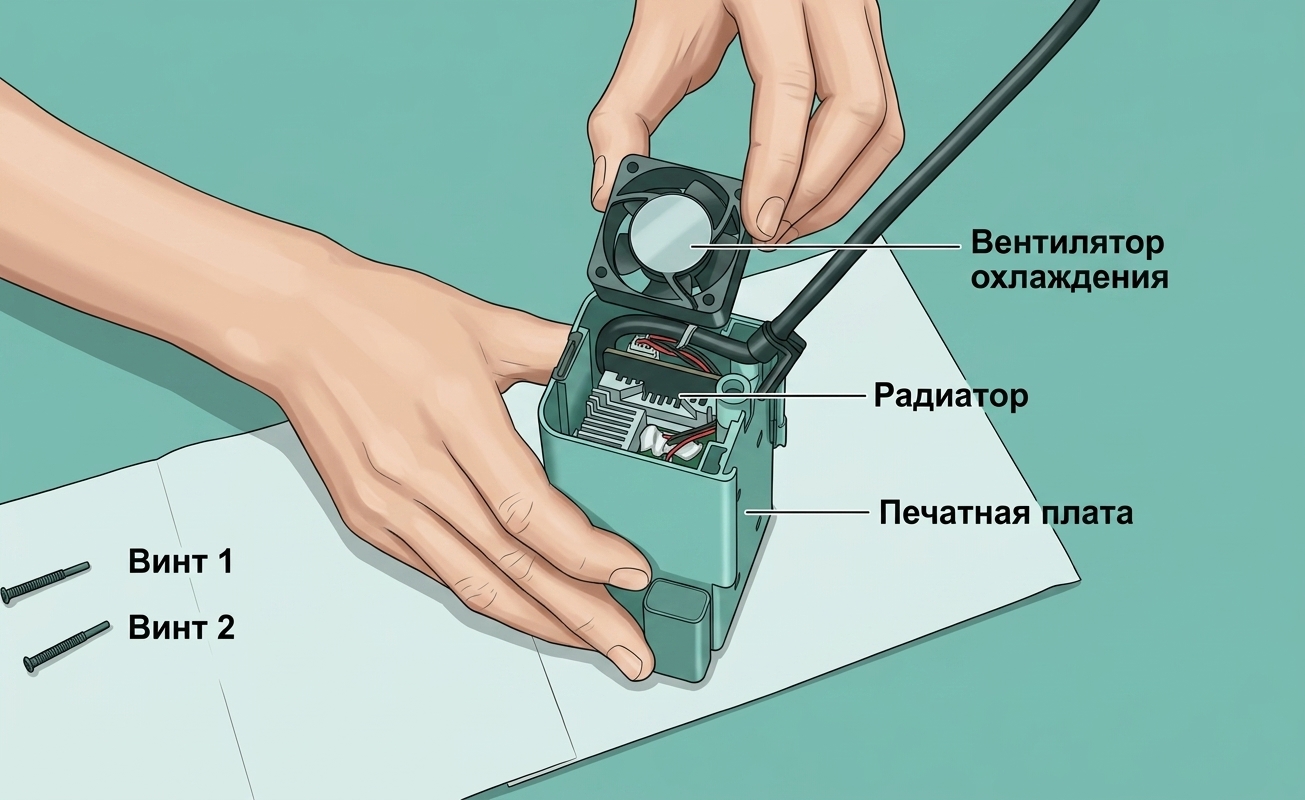

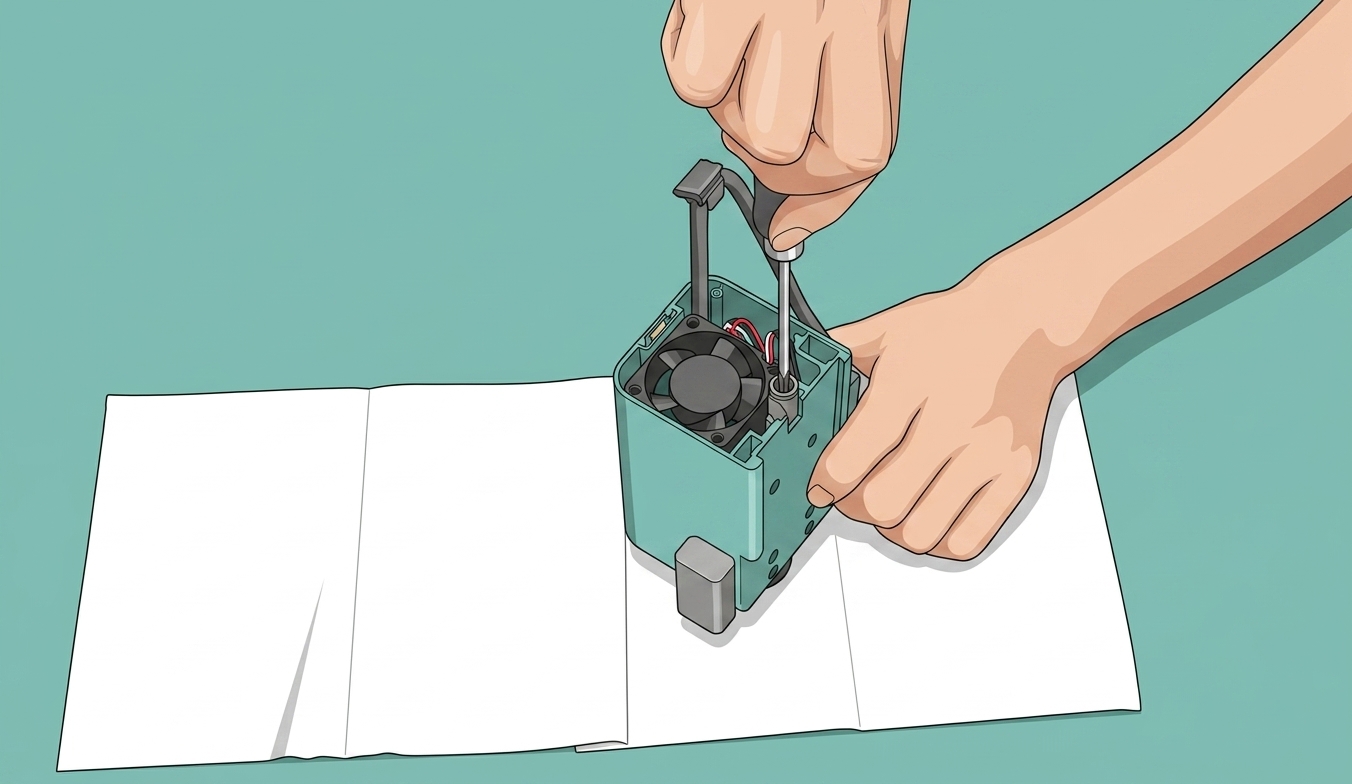

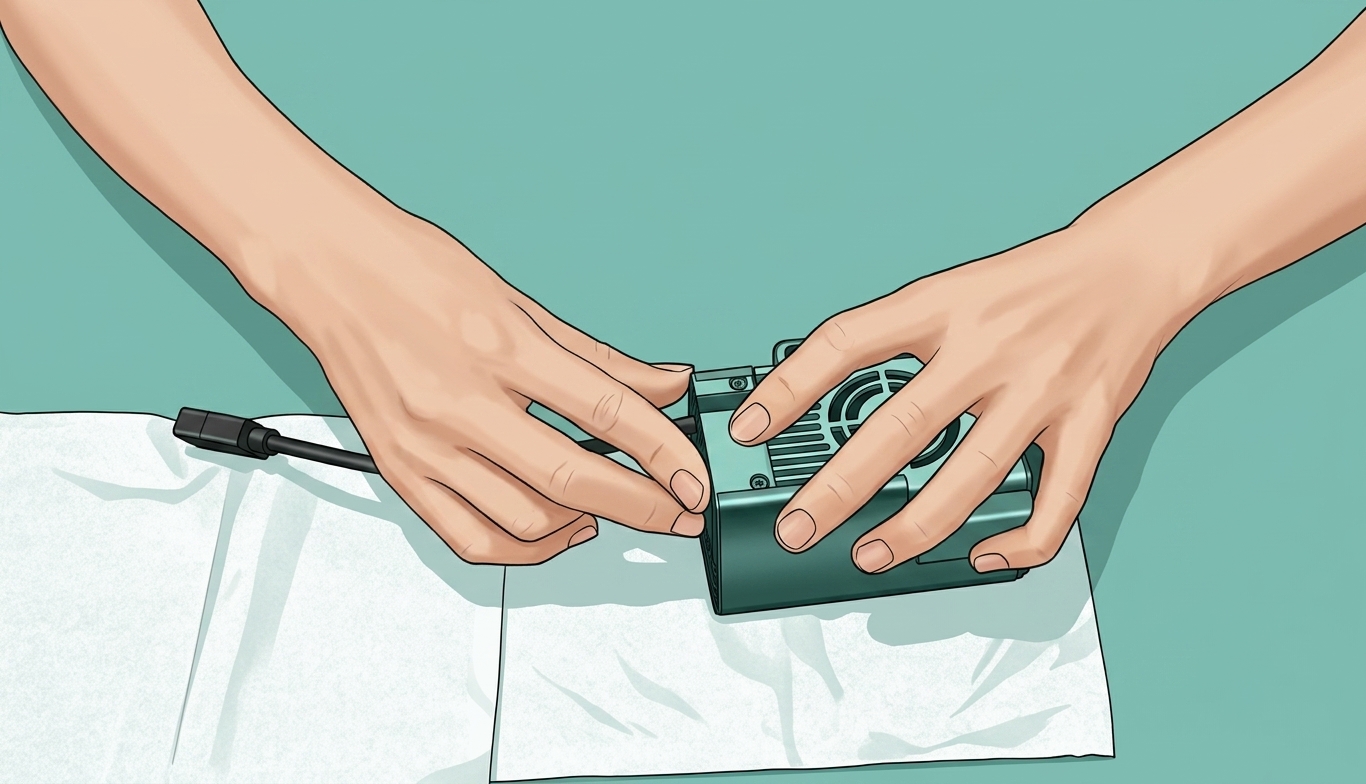

Шаг 5. Очистка задней части вентилятора Открутите два крепежных винта (M2.5x26) на вентиляторе и переверните вентилятор. (Если поверхность ребер радиатора выглядит чистой после переворачивания вентилятора, вы можете пропустить последующие шаги по разборке корпуса лазерного модуля и очистке ребер радиатора и перейти непосредственно к очистке корпуса лазерного модуля.) Очистите пыль на задней части вентилятора щеткой, затем очистите пыль с поверхности ребер радиатора. После очистки установите вентилятор обратно в исходное положение.

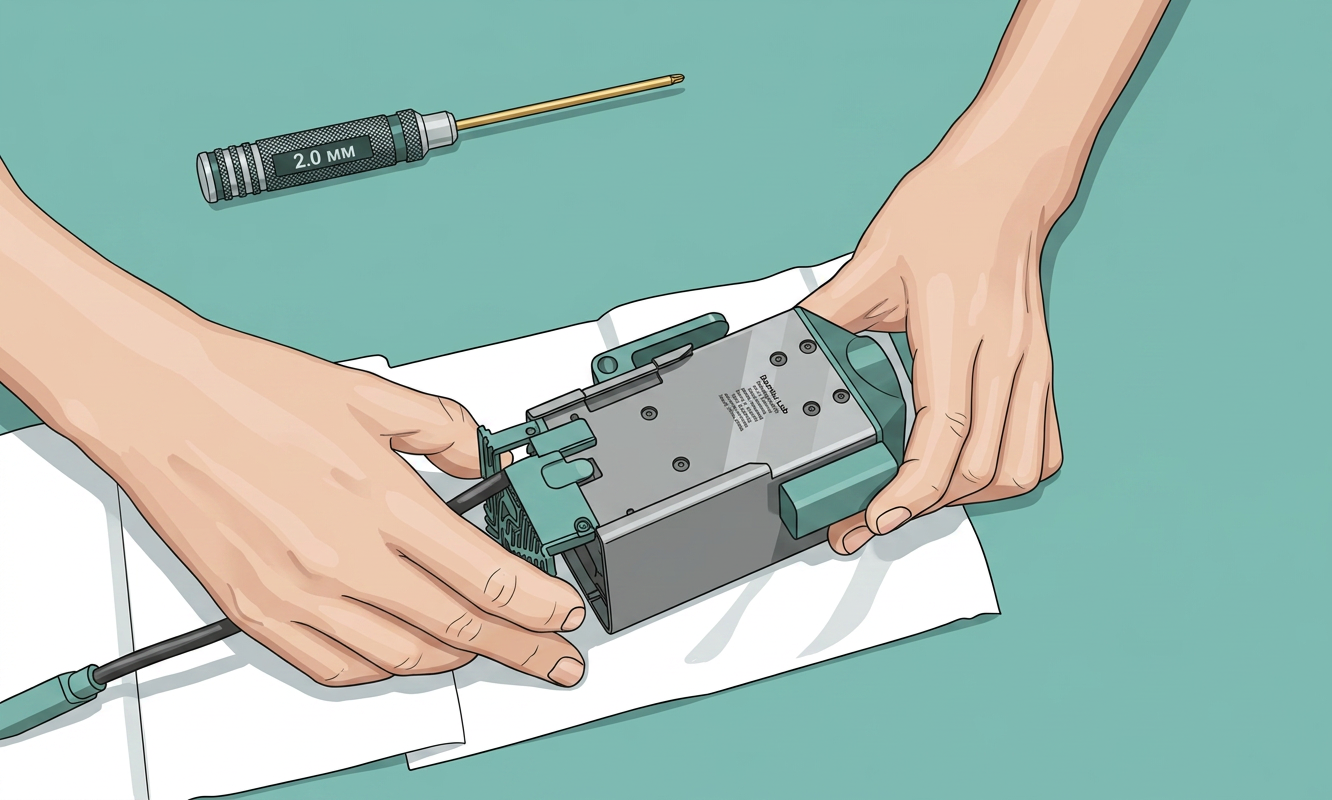

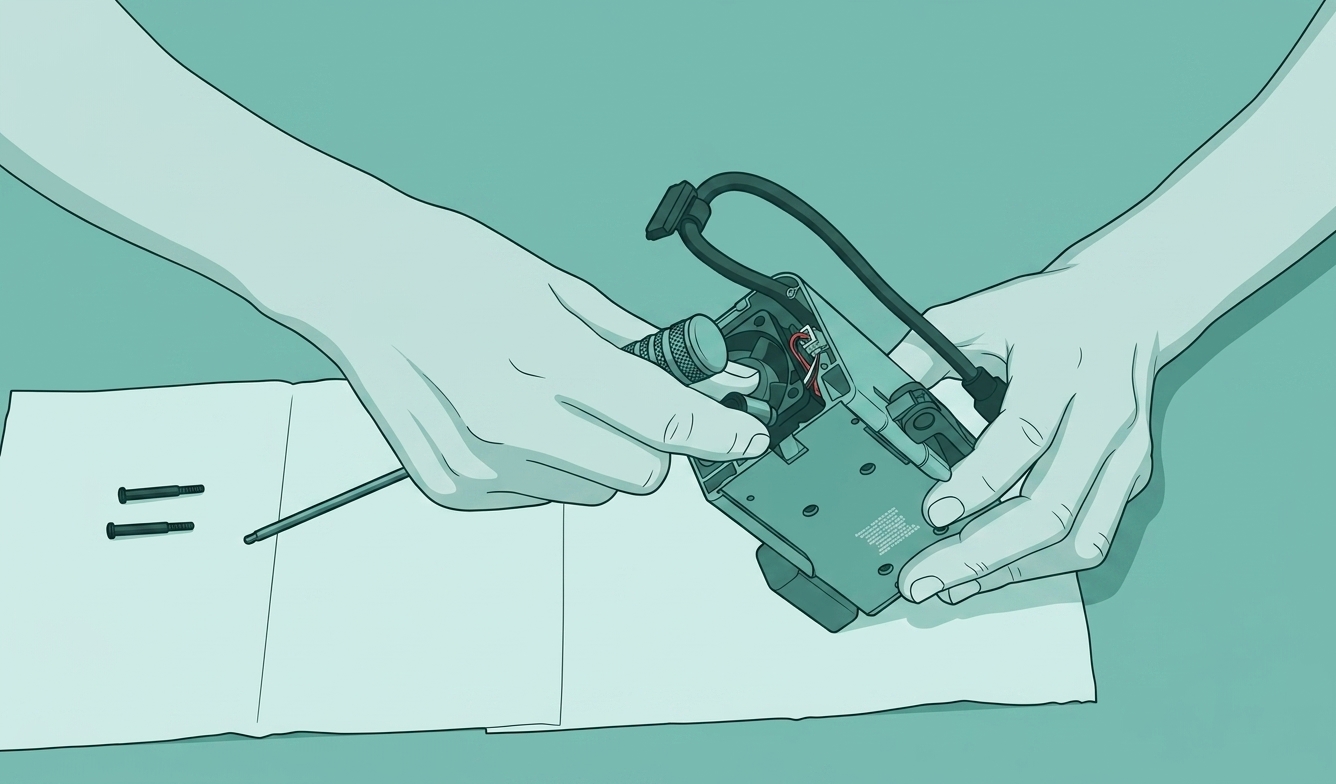

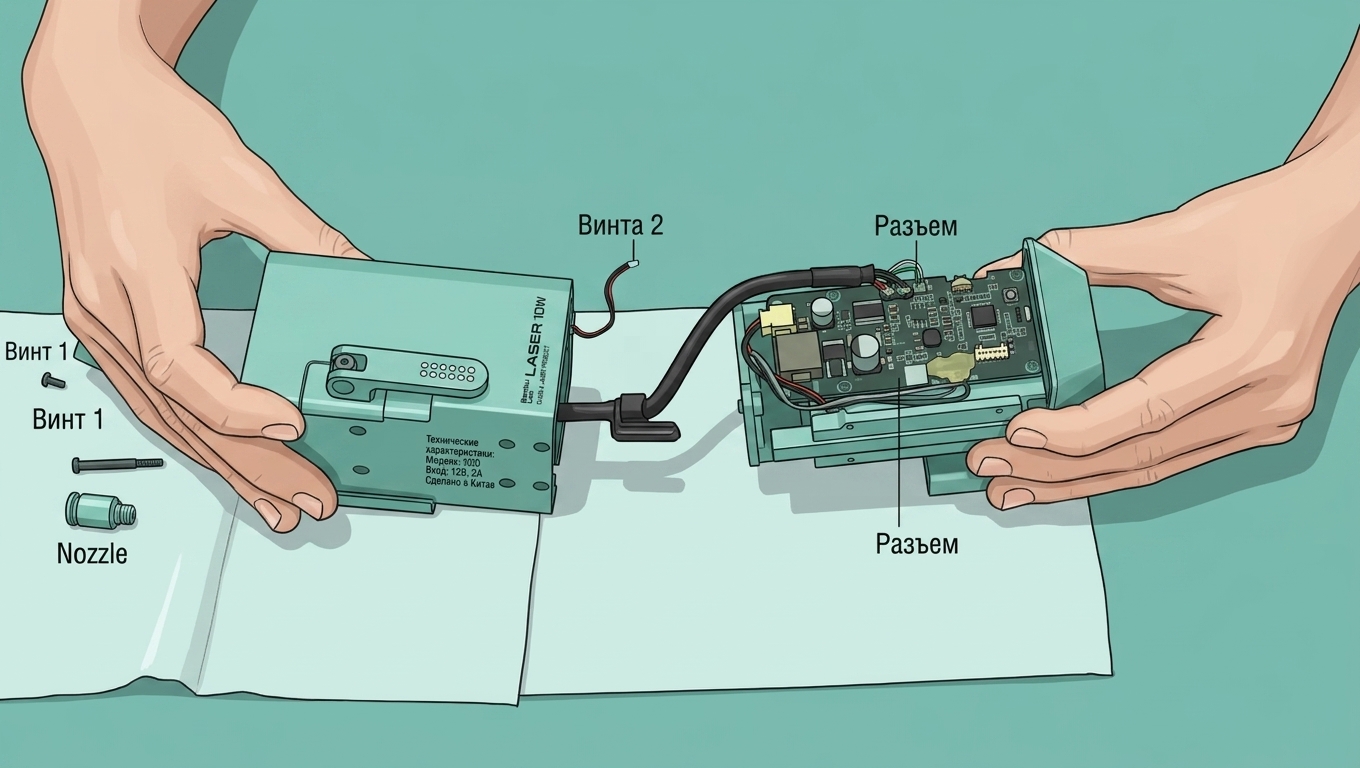

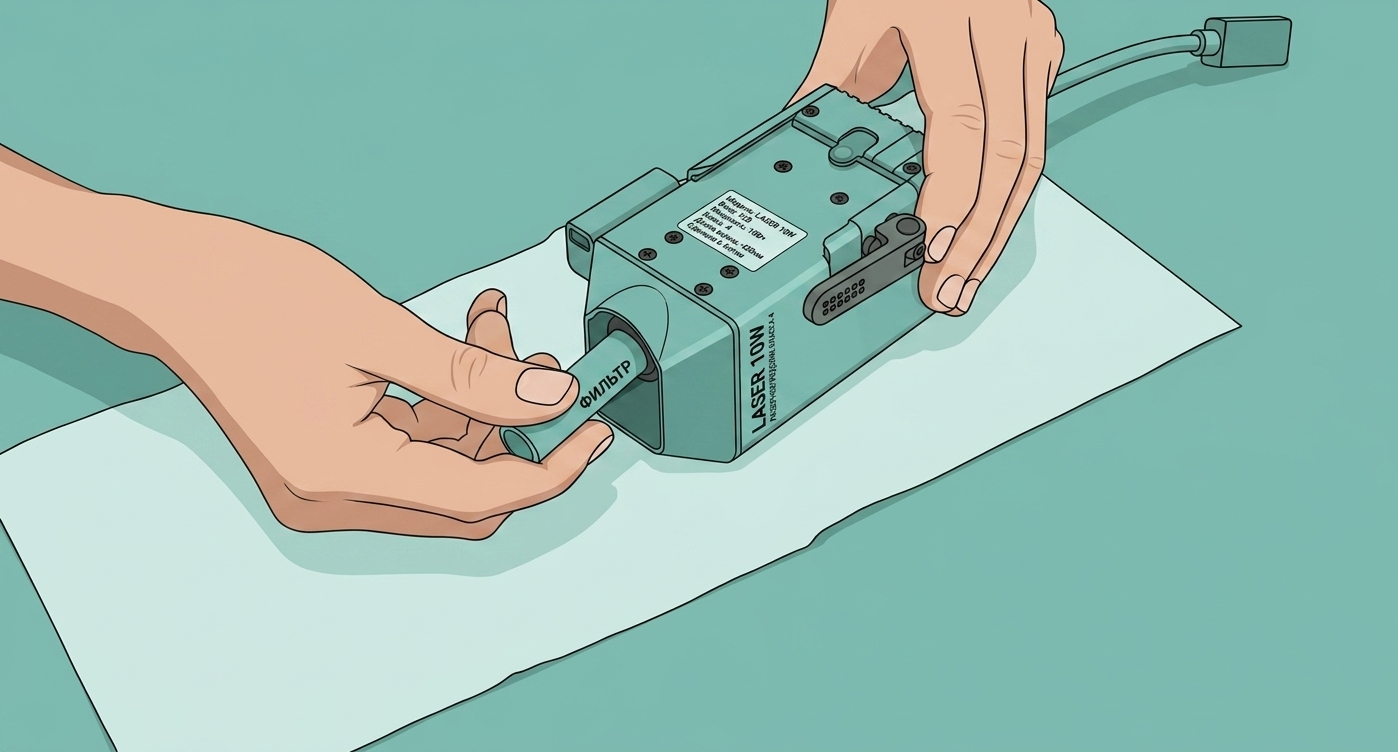

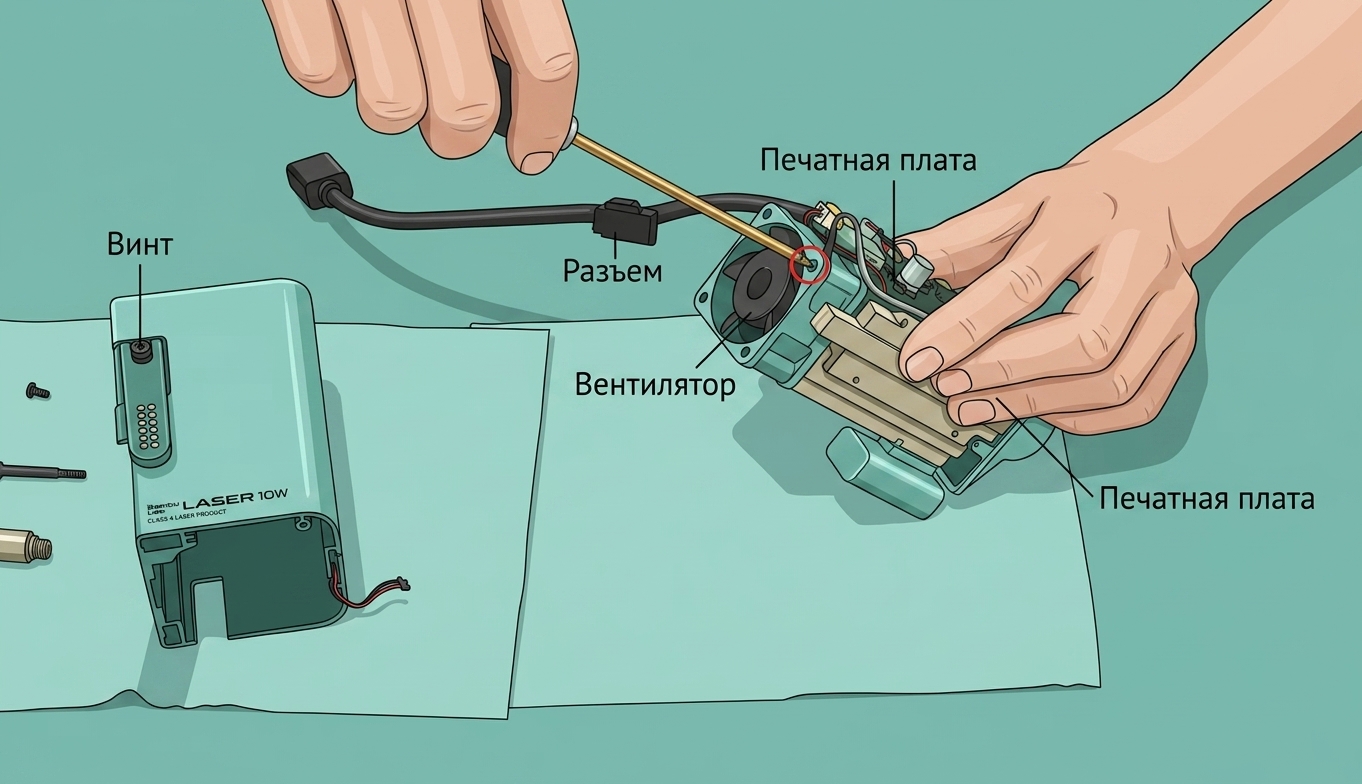

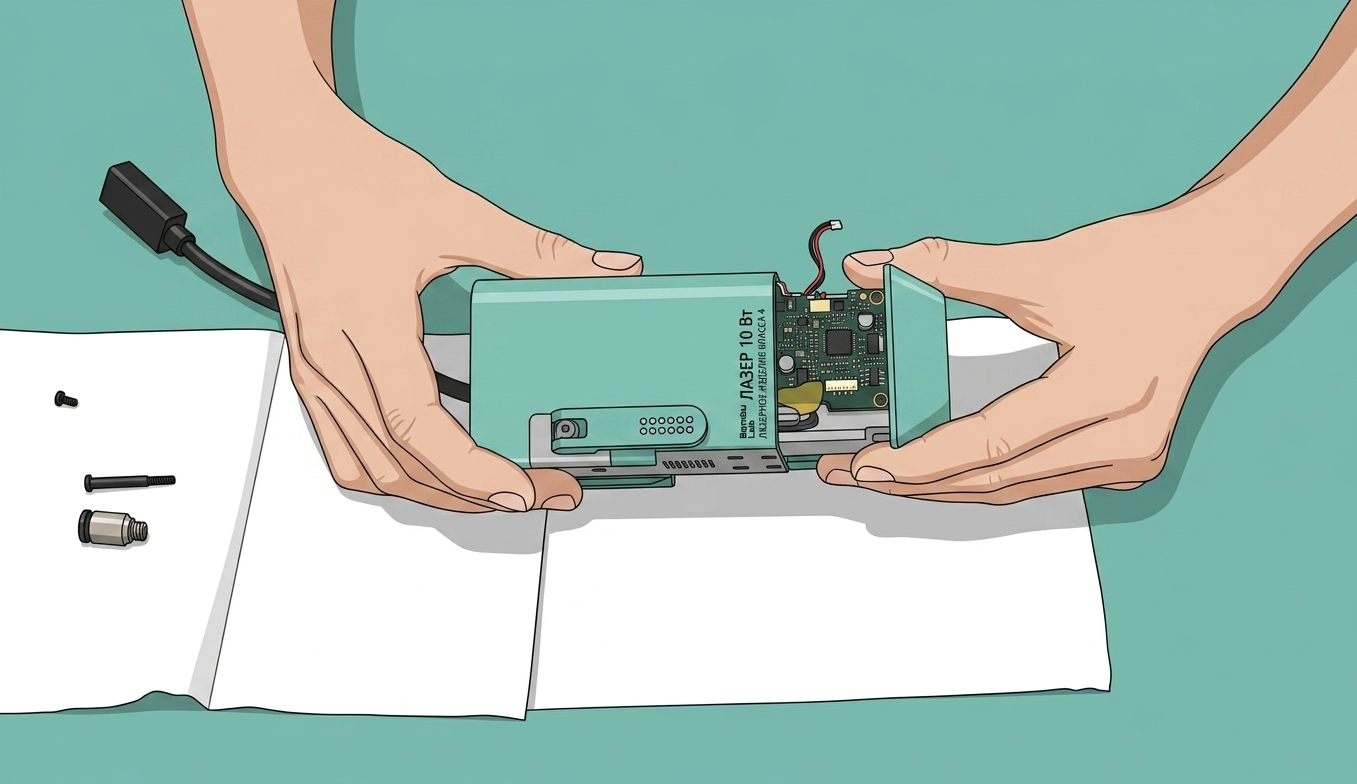

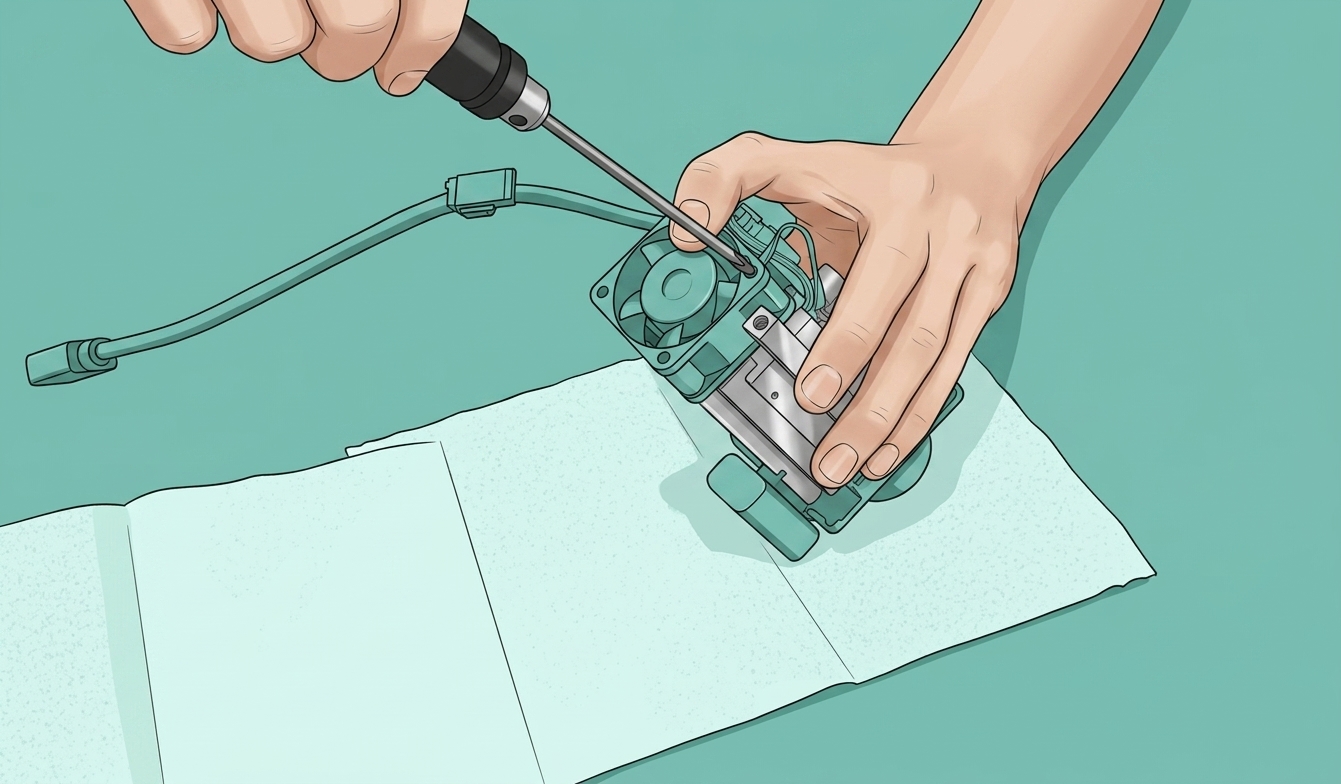

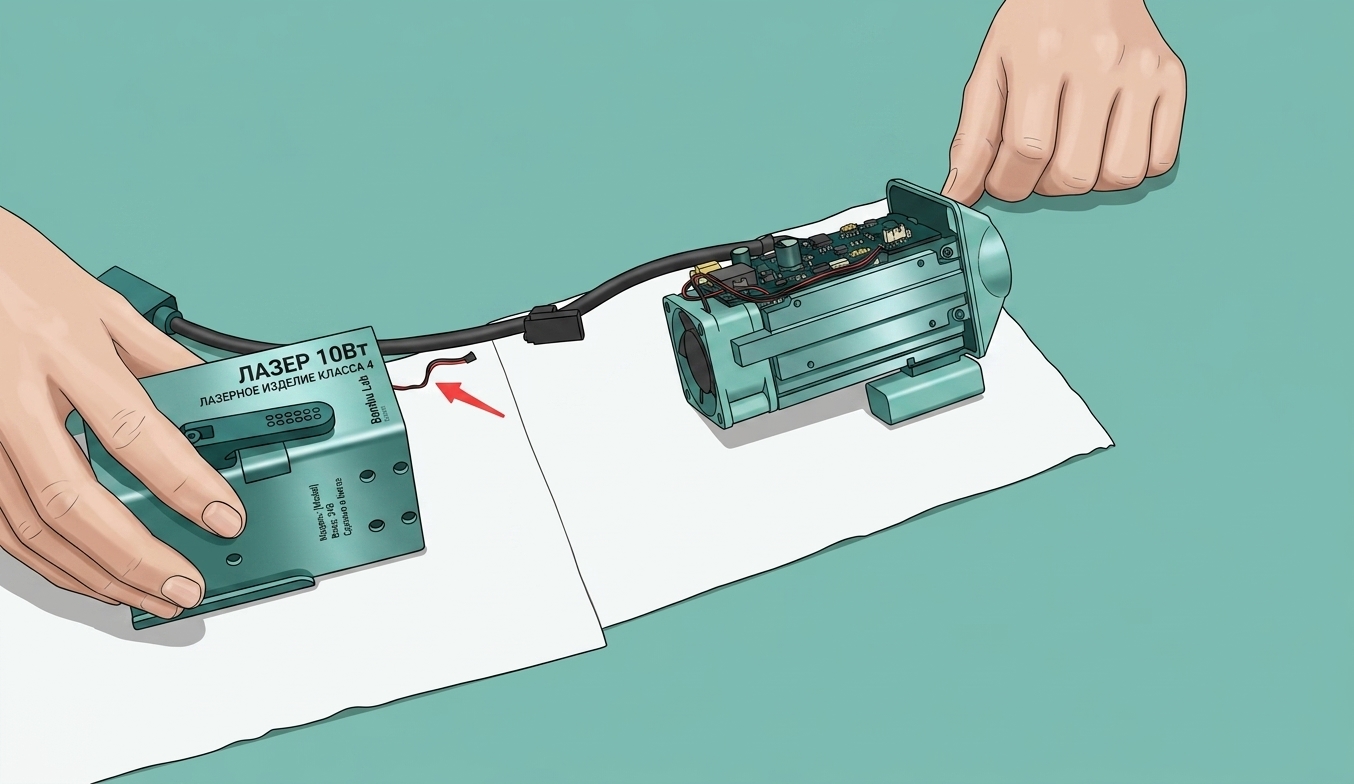

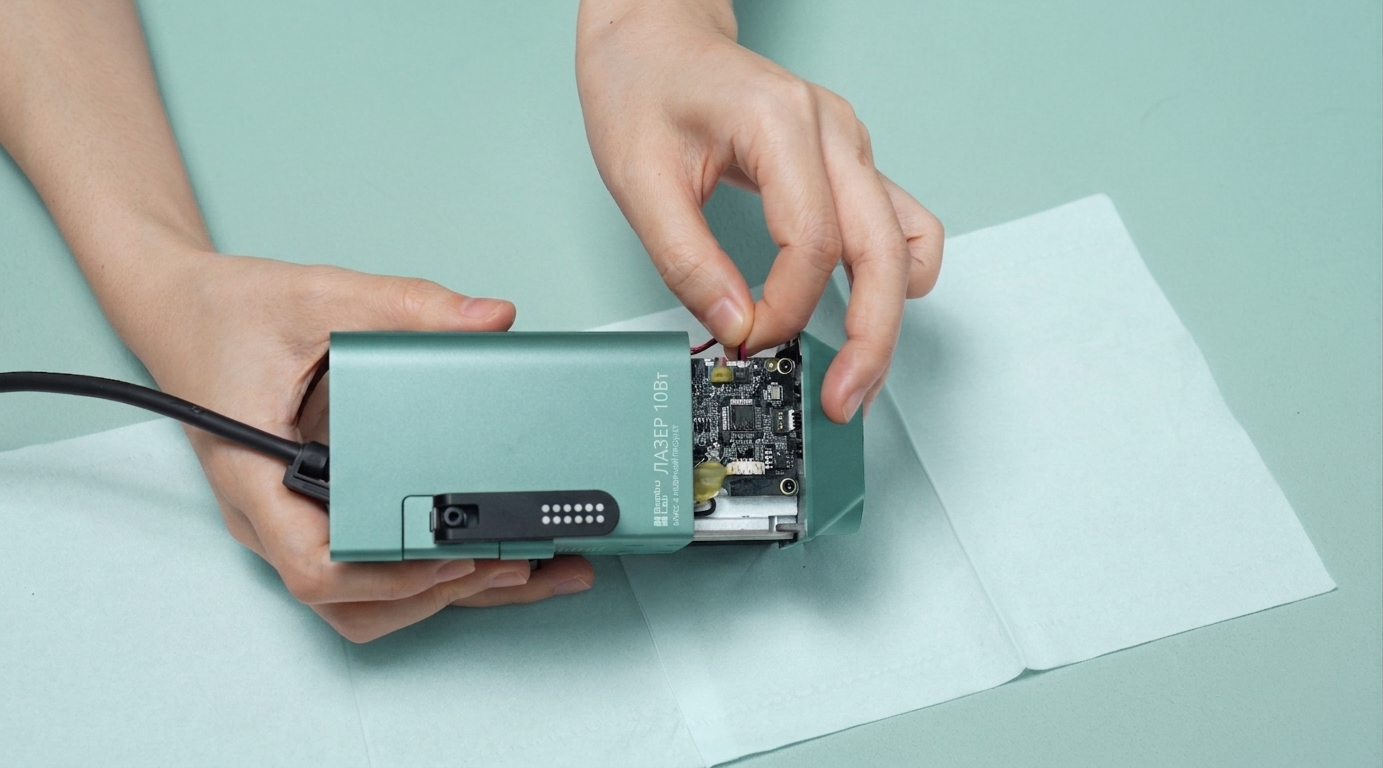

Шаг 6. Снятие корпуса лазерного модуля Используйте шестигранный ключ H2.0, чтобы снять муфту трубки подачи воздуха. (Для некоторых лазерных модулей 10 Вт для снятия муфты трубки подачи воздуха требуется шестигранный ключ H2.5. Поставляются две версии случайным образом, пожалуйста, обратитесь к полученной машине для получения конкретных деталей) Затем затяните один из крепежных винтов вентилятора. Этот шаг предназначен для предотвращения ослабления вентилятора и затруднения снятия корпуса лазерного модуля, поэтому не обязательно затягивать все крепежные винты. Открутите шесть винтов (M2.5x5) сбоку лазерного модуля, затем аккуратно отодвиньте корпус лазерного модуля наружу на небольшое расстояние, чтобы не повредить разъем кабеля. Как только первый разъем кабеля станет виден, отсоедините этот кабель, чтобы плавно снять корпус. Для некоторых версий лазерного модуля разъем кабеля фиксируется клеем. При снятии ухватитесь за основание разъема рукой и поднимите его вверх, чтобы разблокировать разъем. Избегайте приложения силы в горизонтальном направлении, чтобы не повредить разъем. После снятия клей с разъема можно очистить, чтобы облегчить последующую установку. Для другой версии лазерного модуля разъем кабеля не приклеен, метод снятия такой же. После успешного снятия корпуса открутите винт (M2.5x26) на вентиляторе.

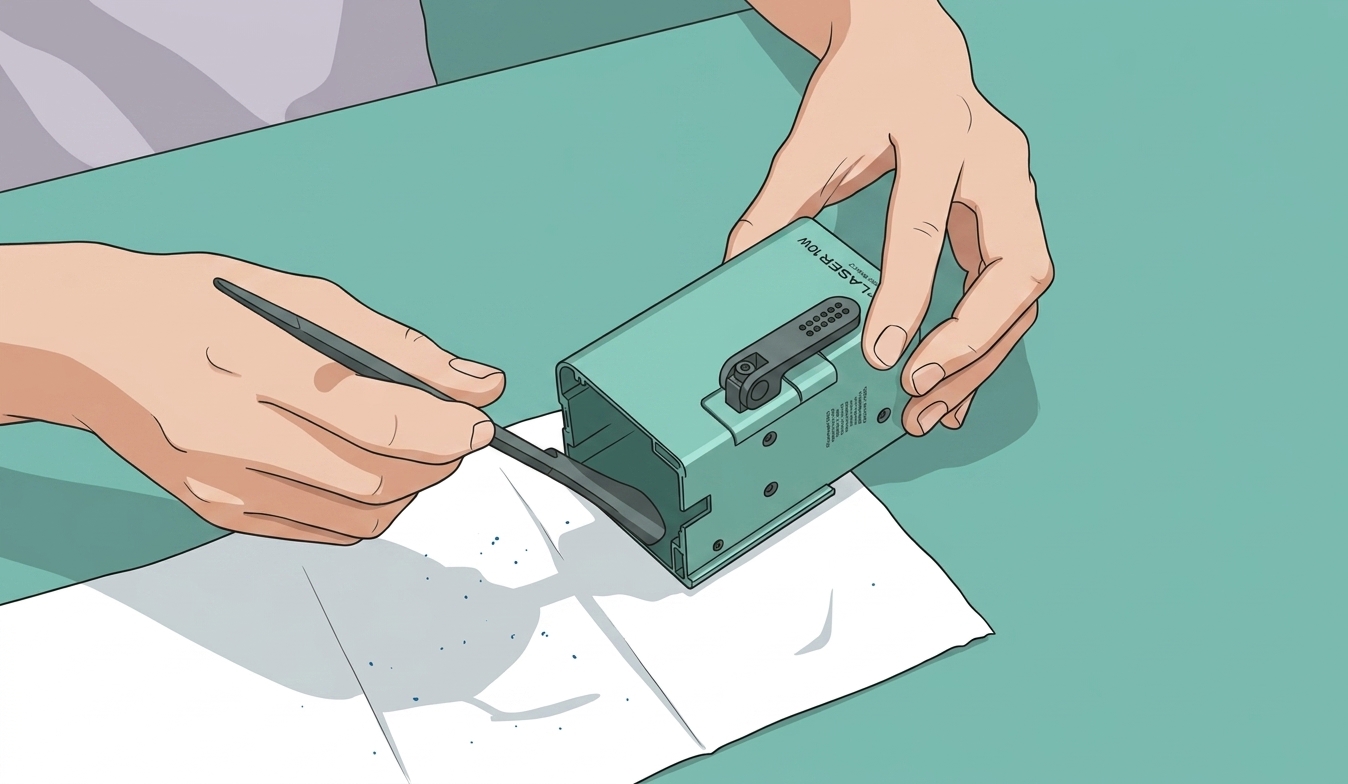

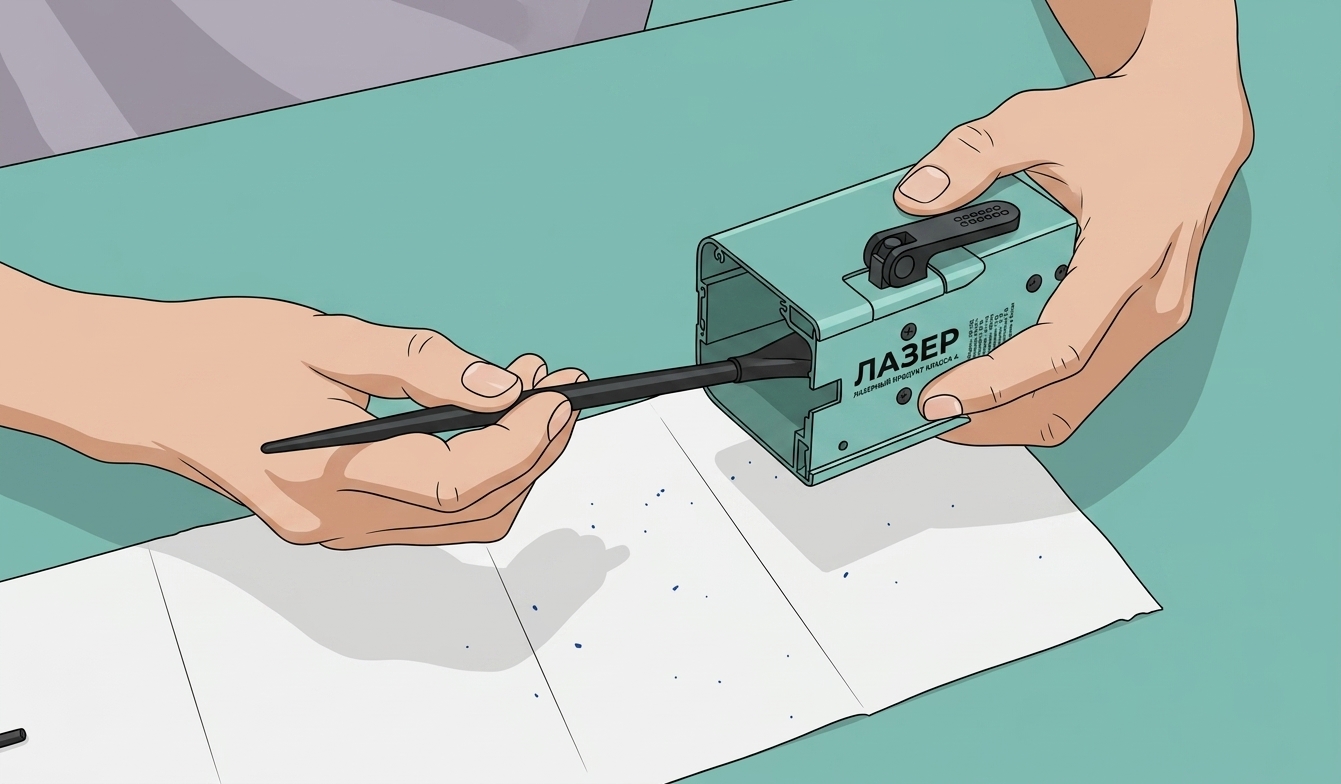

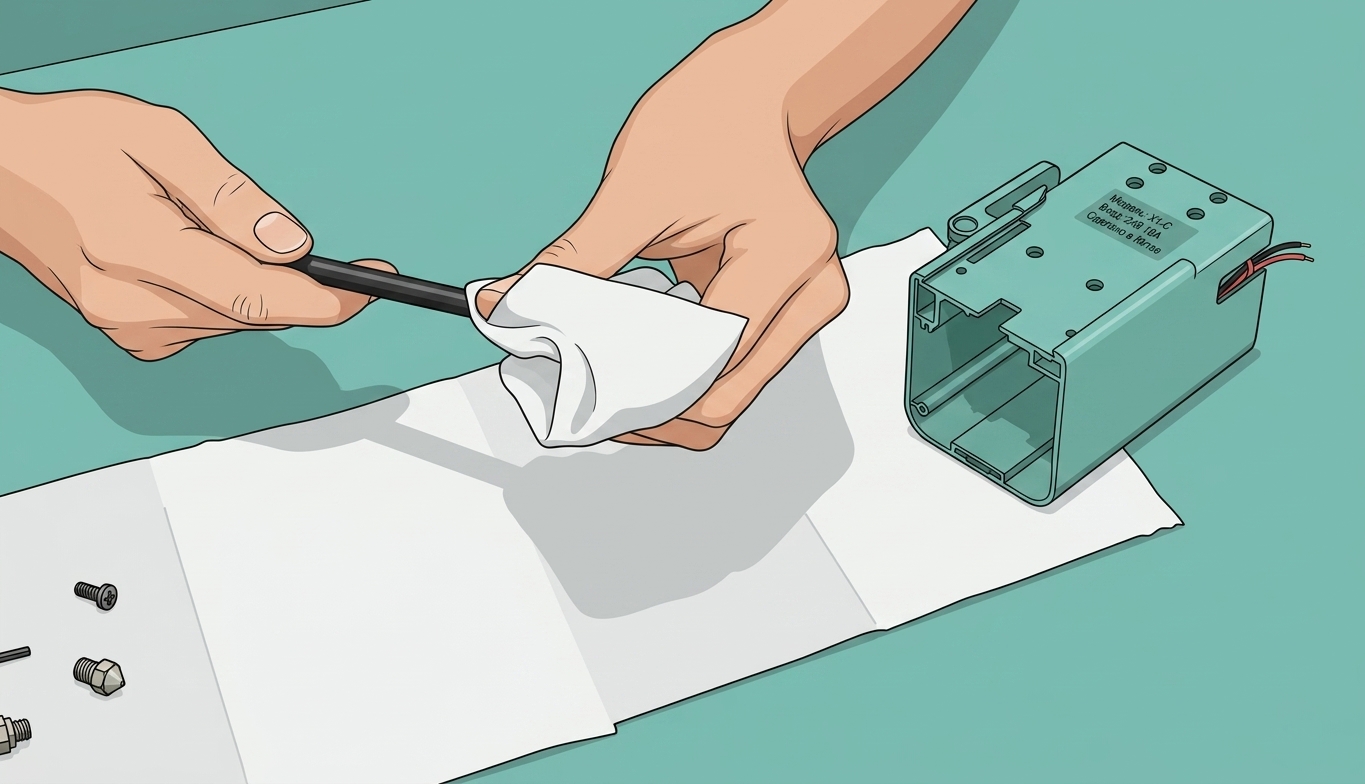

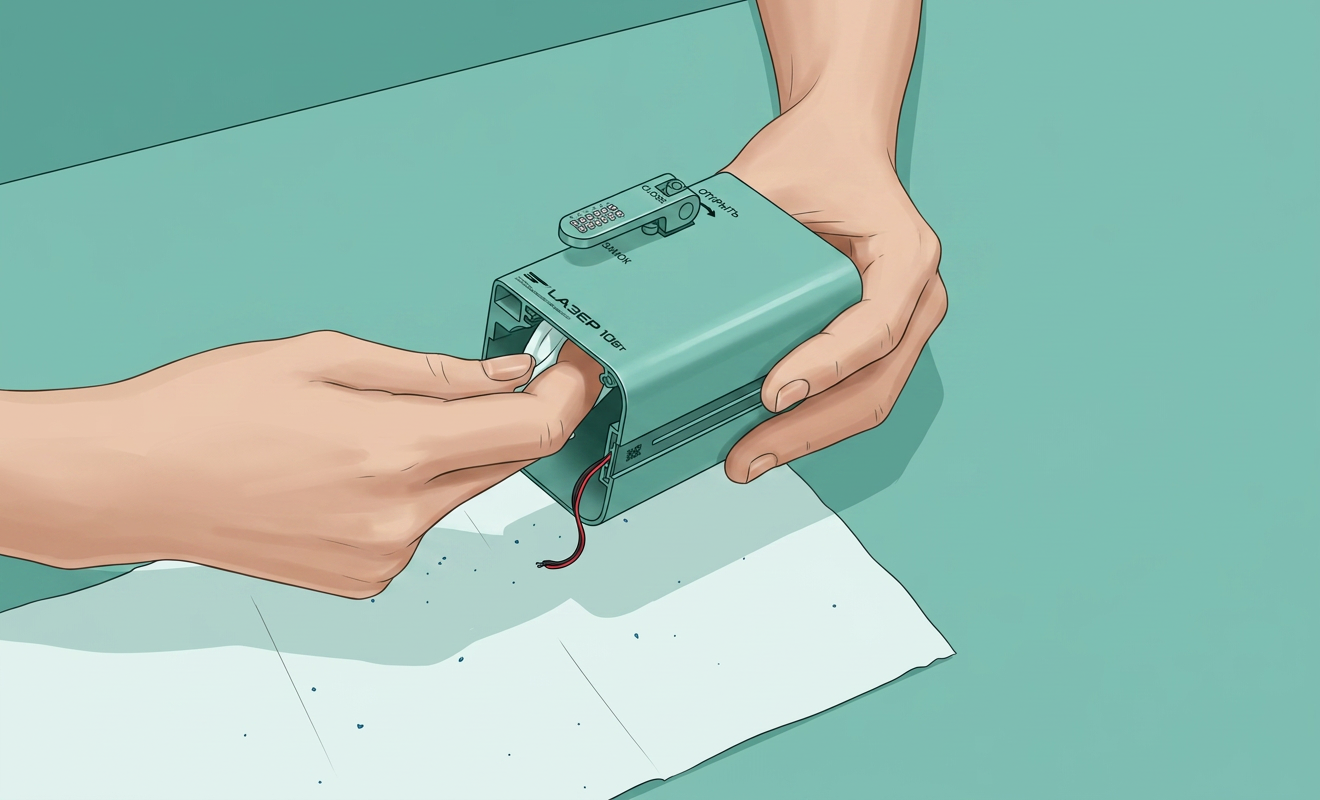

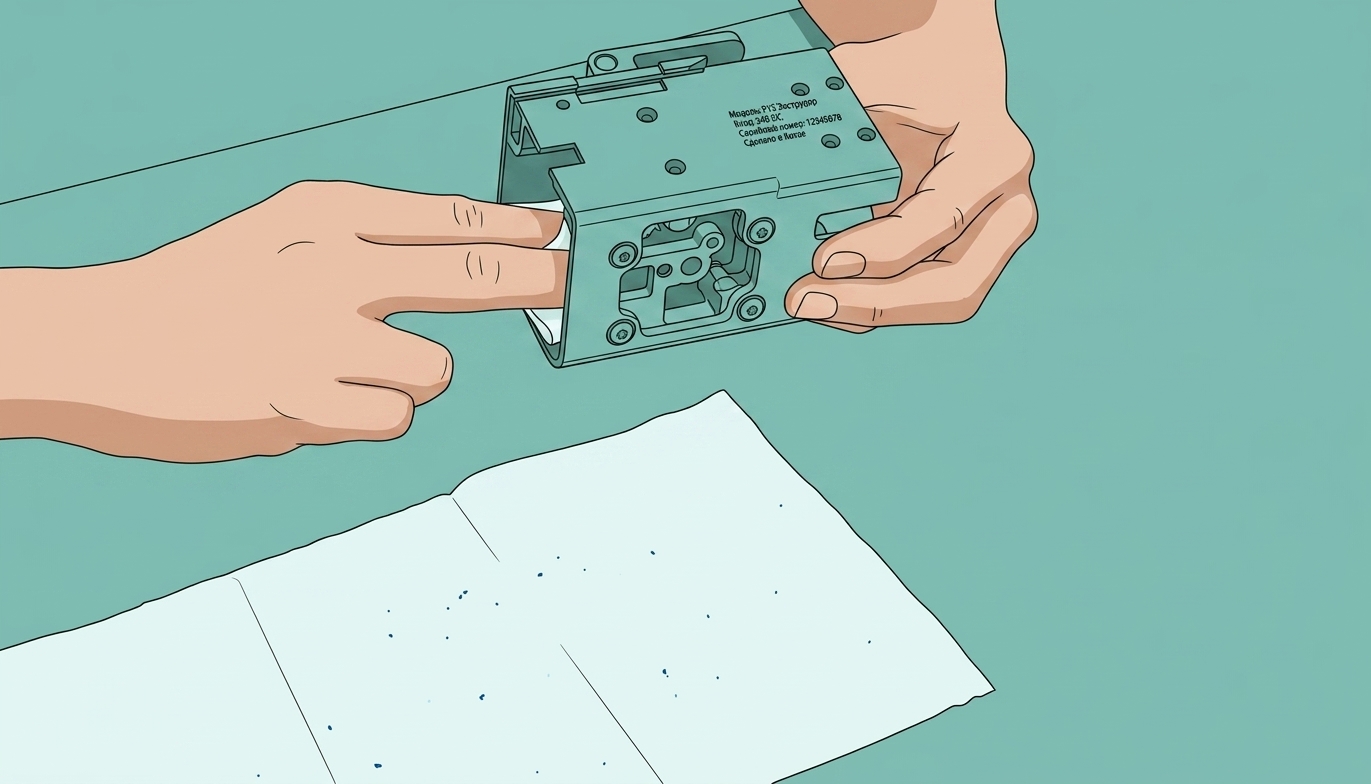

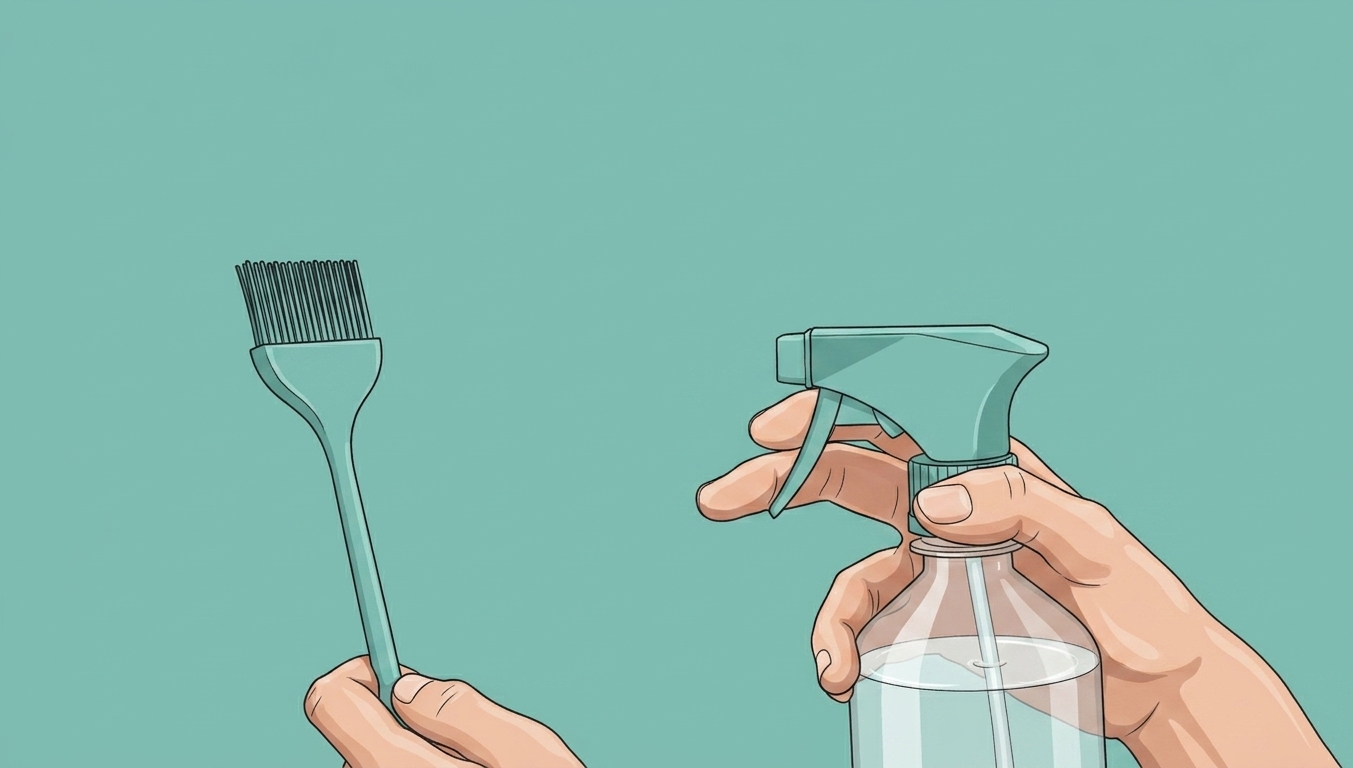

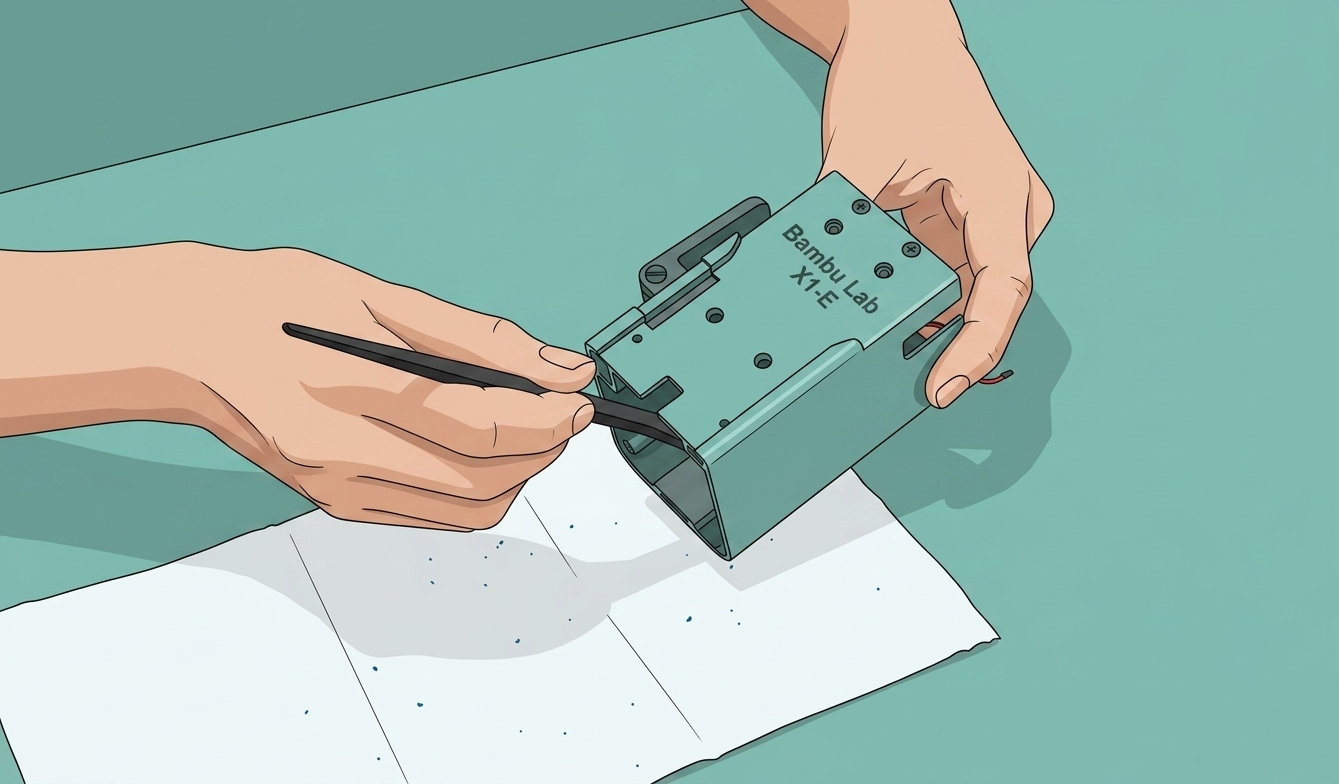

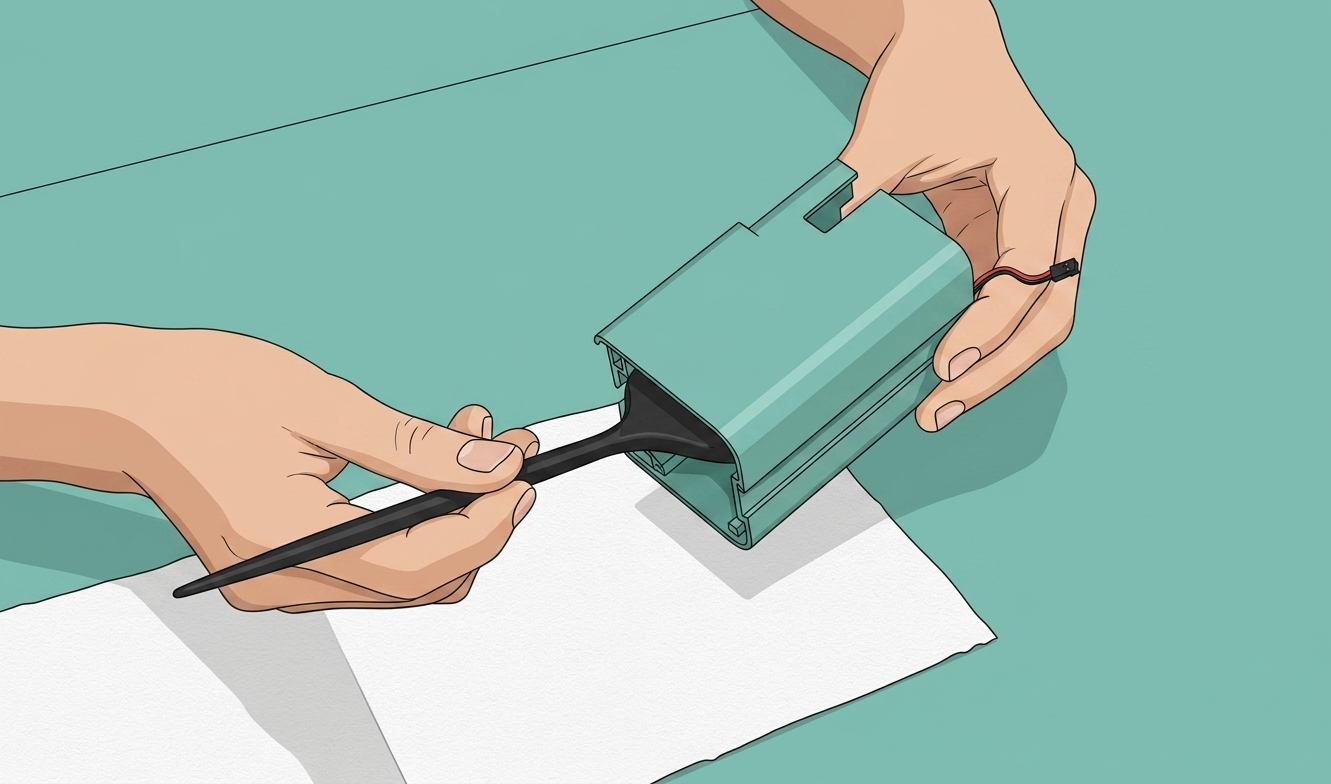

Шаг 7. Очистка корпуса лазерного модуля Используйте щетку для очистки внутренних стенок корпуса со всех четырех сторон, удаляя поверхностную пыль. Распылите спирт на щетку, затем используйте нетканую салфетку для протирки щетки. Используйте очищенную щетку для повторной очистки внутренних стенок корпуса со всех четырех сторон. Наконец, распылите спирт на нетканую салфетку, используйте пинцет, чтобы держать салфетку, и вставьте ее в корпус для протирки, тщательно очищая внутренние стенки корпуса со всех четырех сторон.

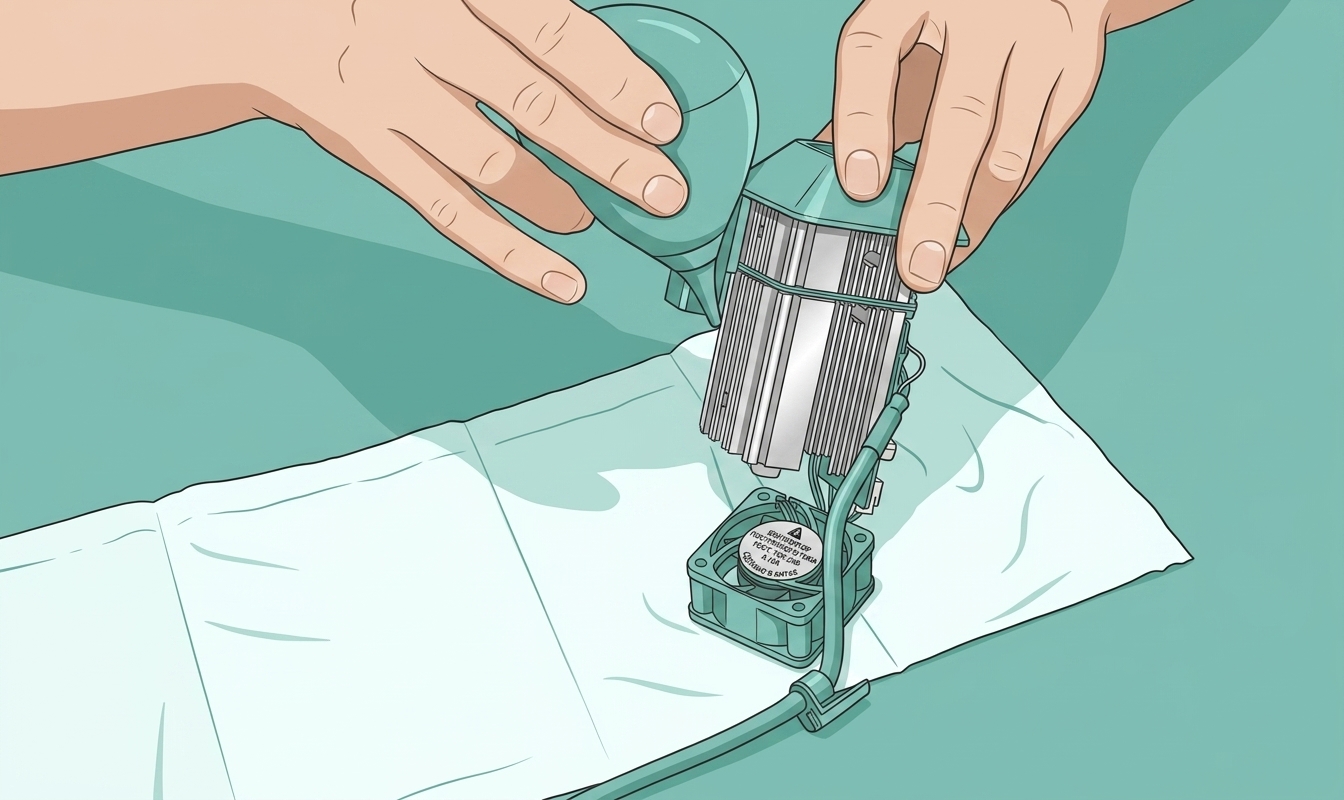

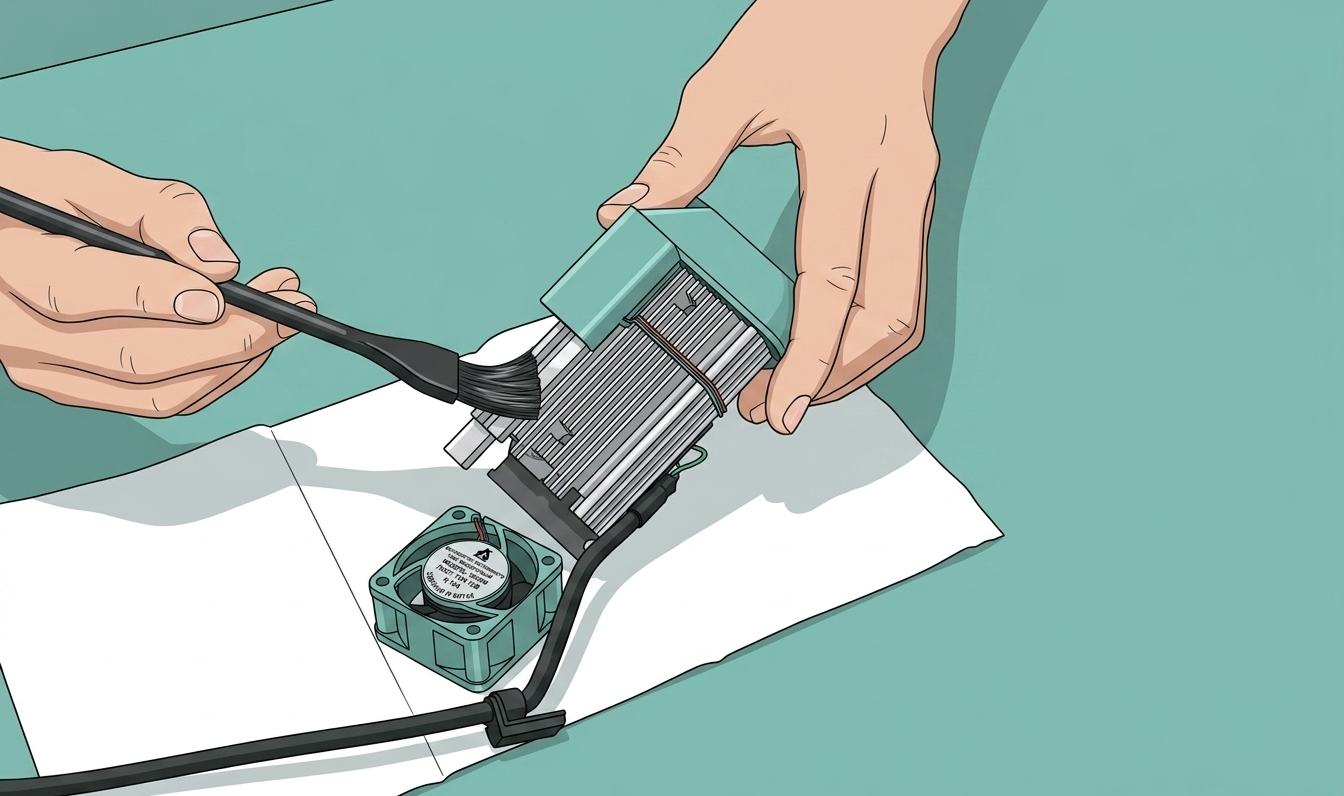

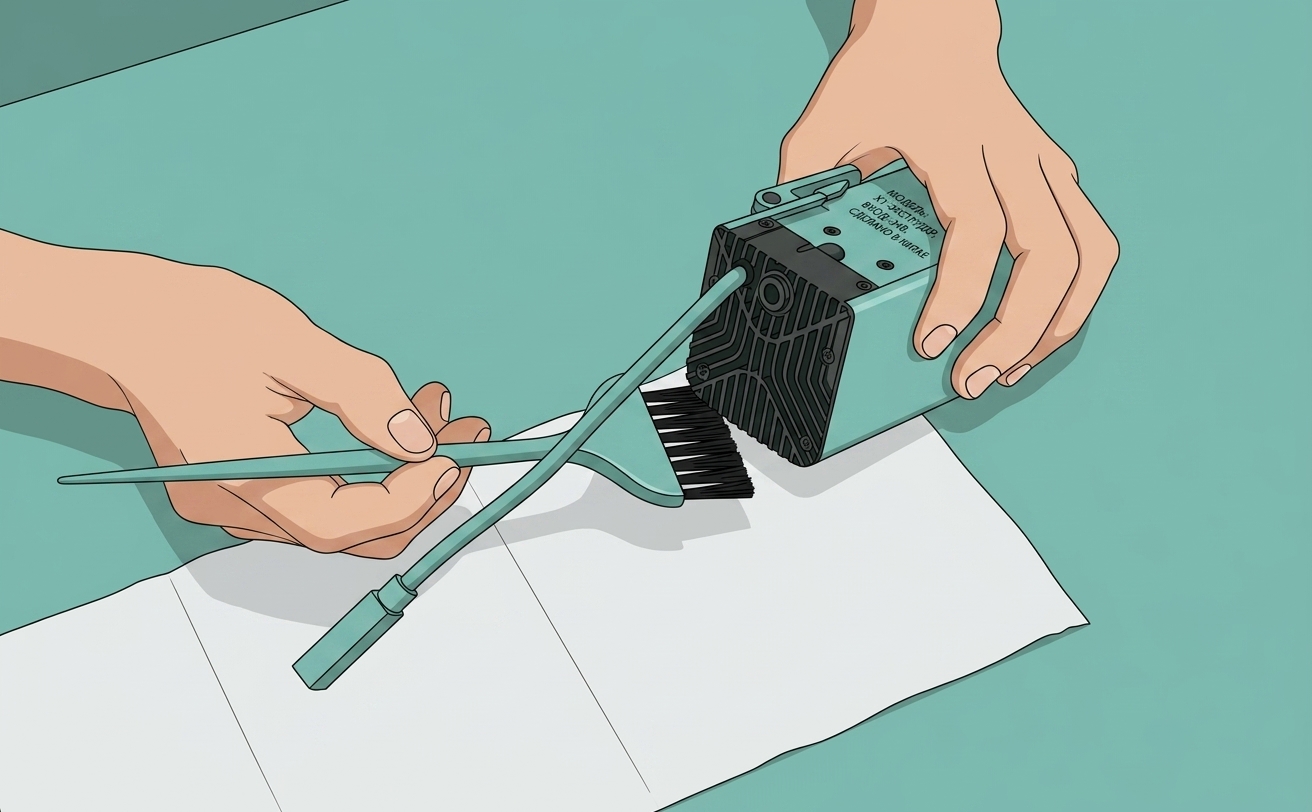

Шаг 8. Очистка ребер радиатора лазерного модуля Используйте щетку для очистки пыли с поверхности ребер радиатора, затем используйте воздуходувку для выдувания пыли изнутри радиатора. После завершения очистки вставьте один длинный винт (M2.5x26) в одно из двух отверстий для винтов, ближайших к печатной плате.

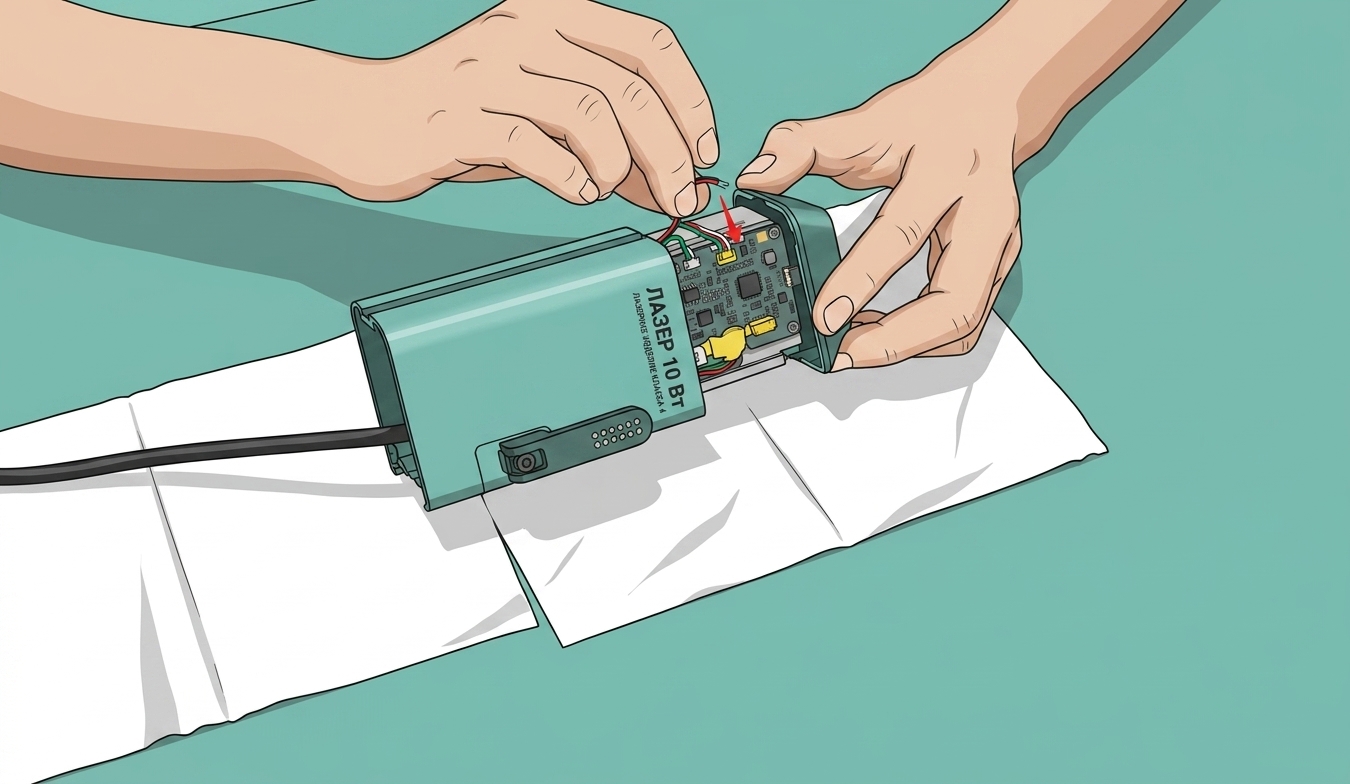

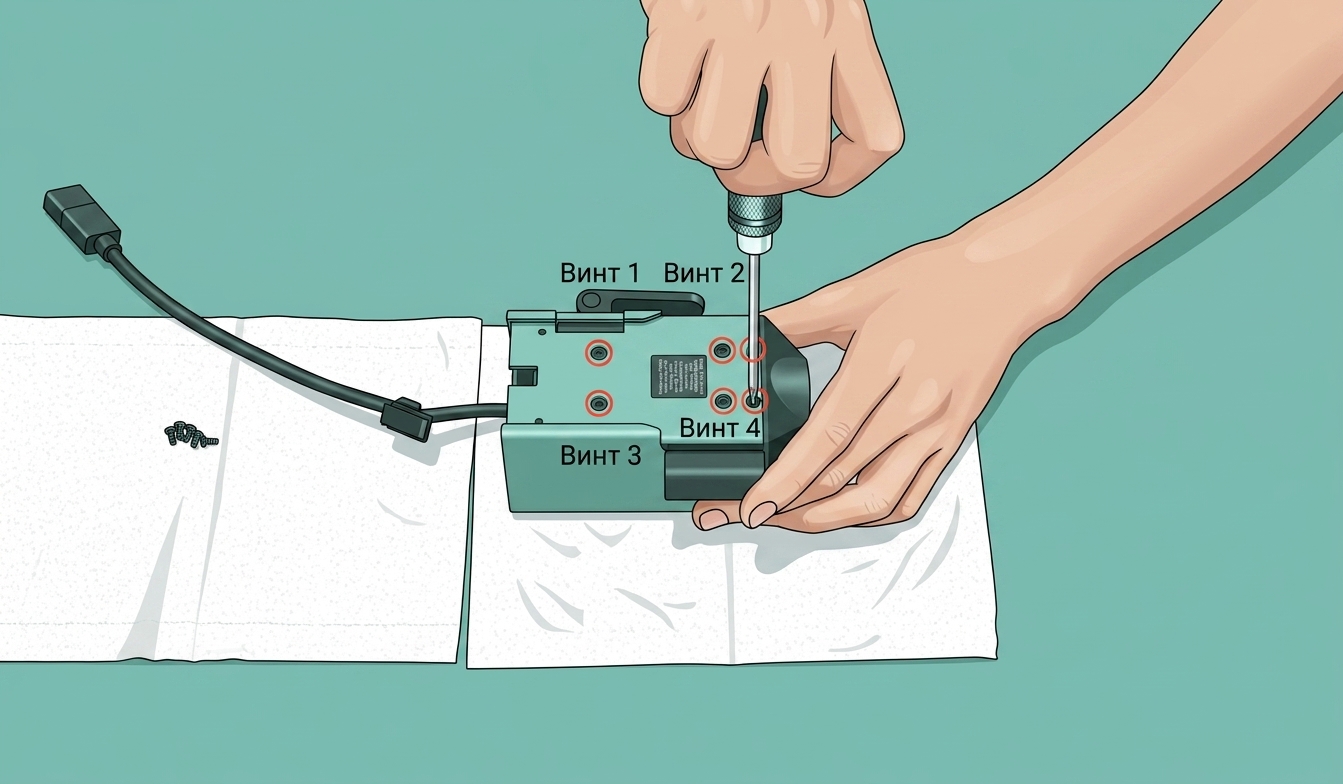

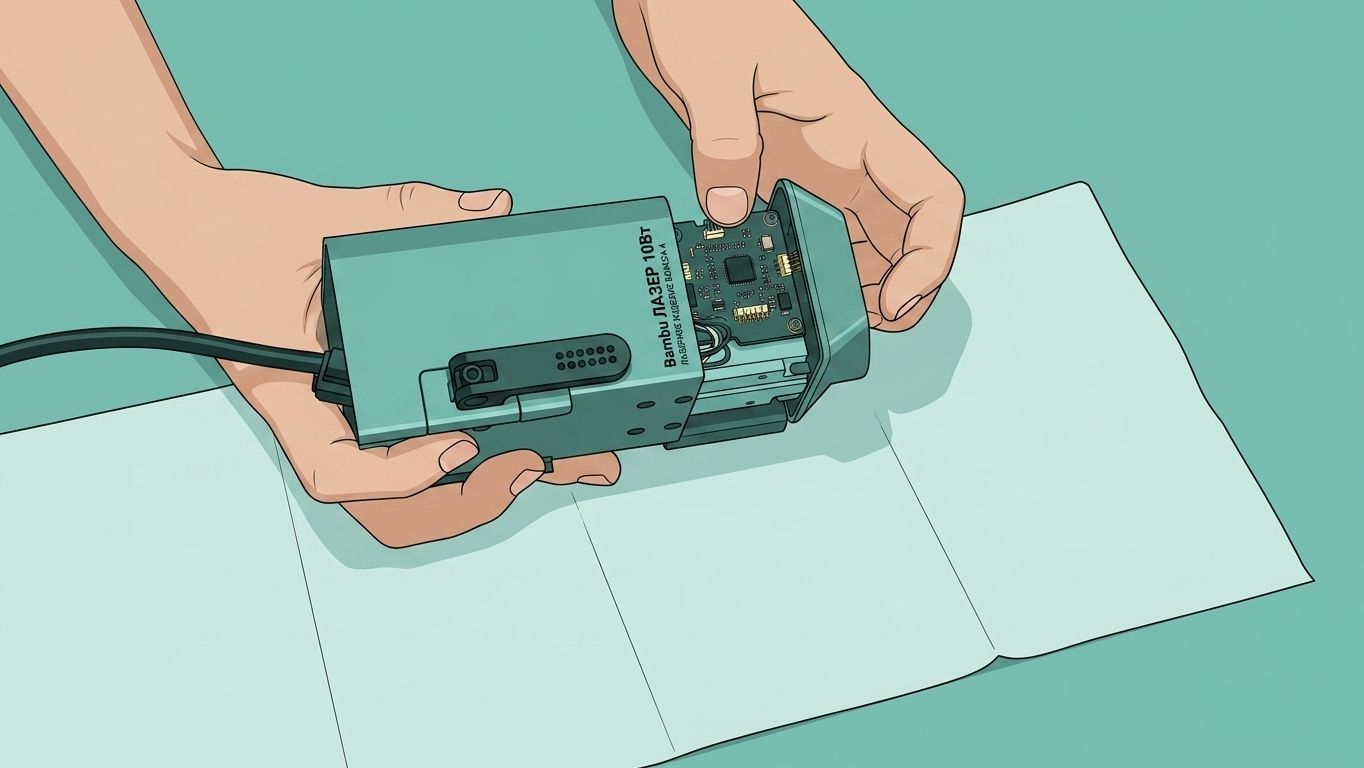

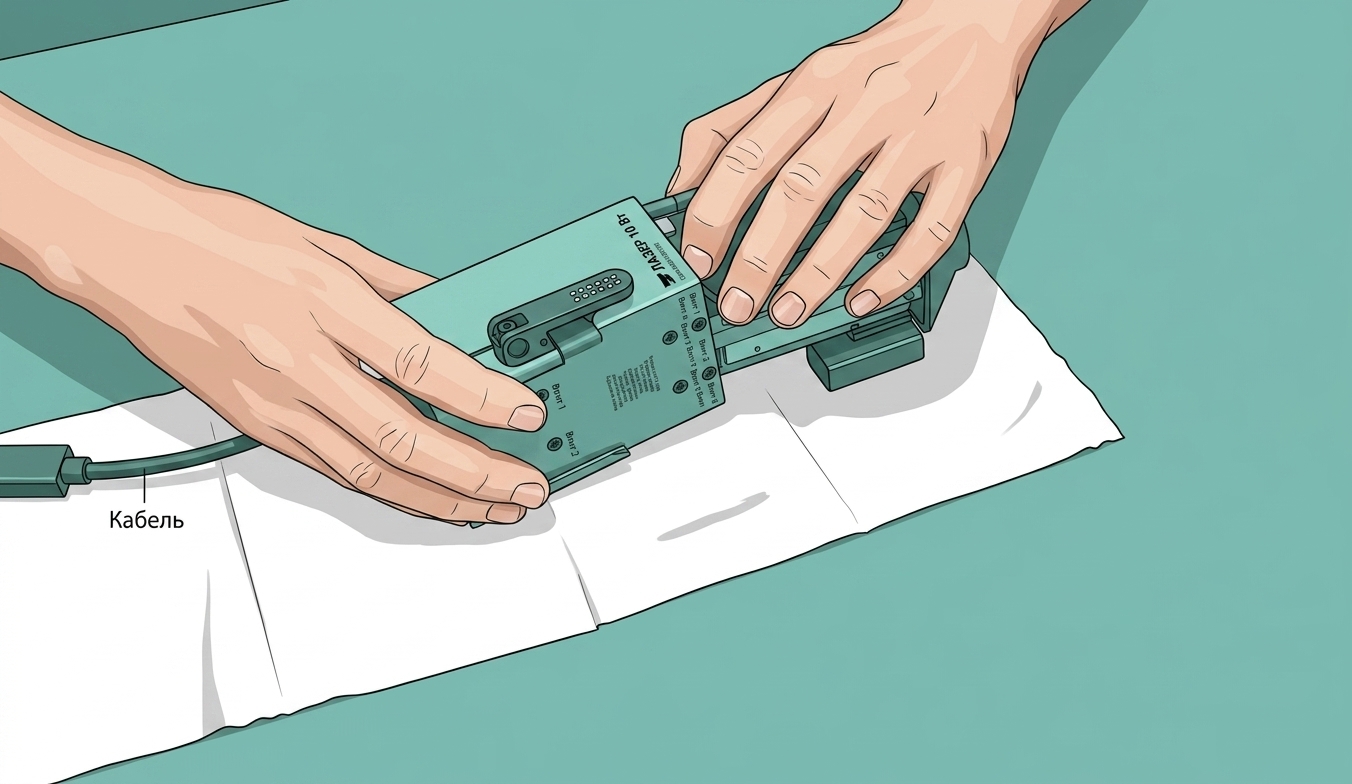

Шаг 9. Установка корпуса лазерного модуля Перед установкой корпуса, пожалуйста, вытяните кабель внутри корпуса наружу, чтобы он не был прижат лазерным модулем. Проденьте разъем через корпус, выровняйте кабель на лазерном модуле, чтобы он не застрял во время установки. Затем продвиньте корпус вдоль направляющей на небольшое расстояние, пока не достигнете первого разъема. Вставьте кабель обратно в разъем, нажмите на него и выровняйте рукой, чтобы полностью установить корпус на место. Затяните оставшийся длинный винт (M2.5x26) в оставшееся отверстие, ближайшее к печатной плате, затем затяните шесть крепежных винтов (M2.5x5) сбоку корпуса.

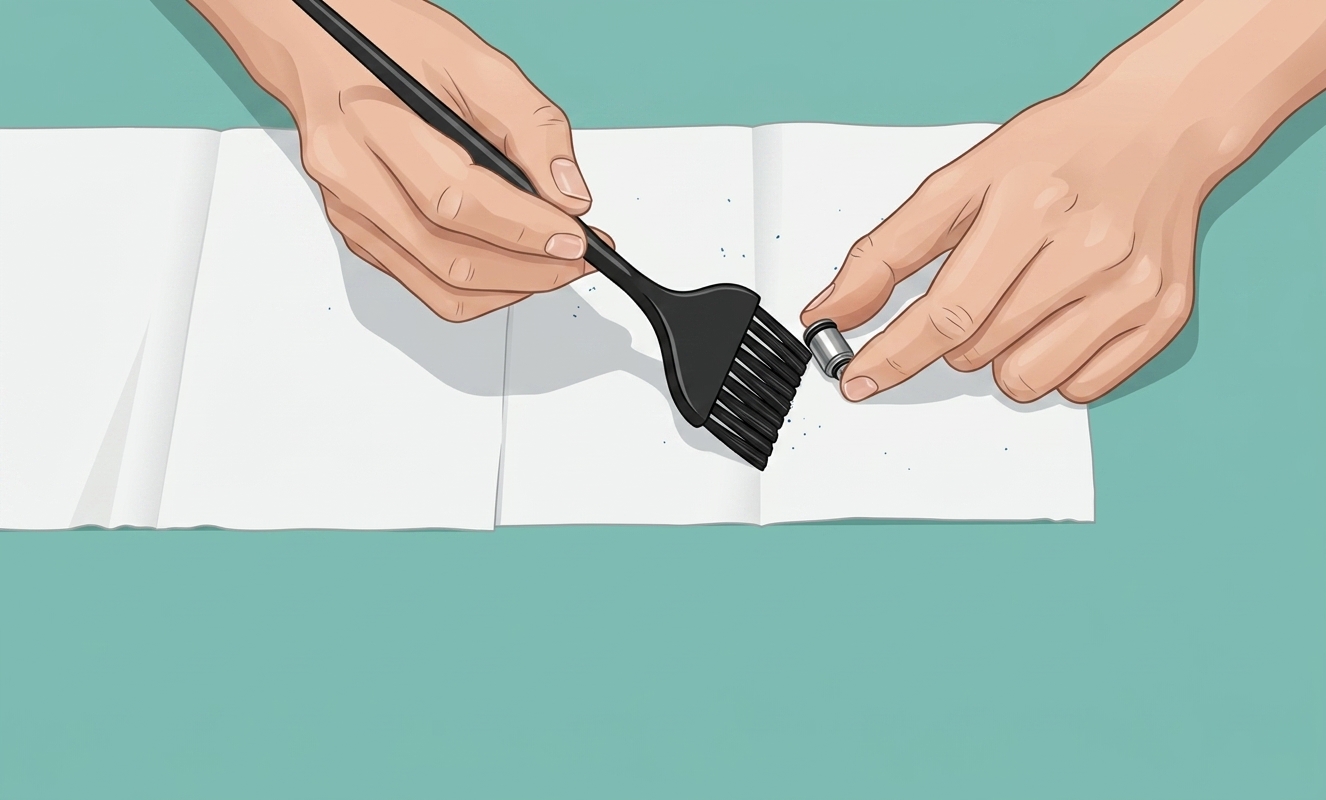

Шаг 10. Очистка муфты трубки подачи воздуха Распылите спирт на щетку или нетканую салфетку, затем протрите муфту трубки подачи воздуха. Затем установите муфту трубки подачи воздуха обратно с помощью шестигранного ключа H2.5 или H2.0.

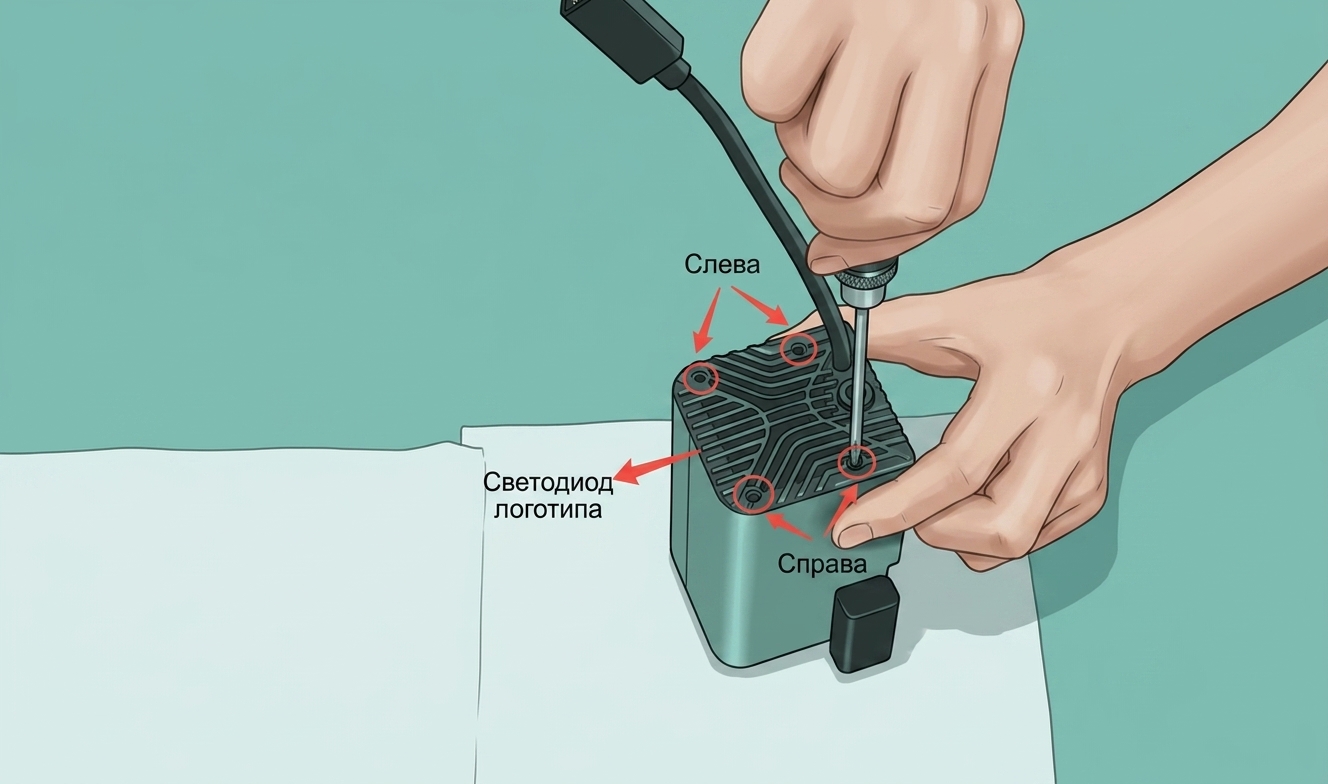

Шаг 11. Установка верхней крышки лазерного модуля Прикрепите защелку на разъеме кабеля к внешней стенке, нажмите на защелку рукой, чтобы кабель не болтался. Затем вставьте верхнюю крышку вдоль пазов с обеих сторон и, наконец, плотно прижмите ее на место. Затяните два крепежных винта (M2.5x5) сбоку верхней крышки. Затем установите два коротких винта (M2.5x5) в верхние левые отверстия для винтов и два длинных винта (M2.5x26) в верхние правые отверстия для винтов (при взгляде на логотип LED, спереди назад).

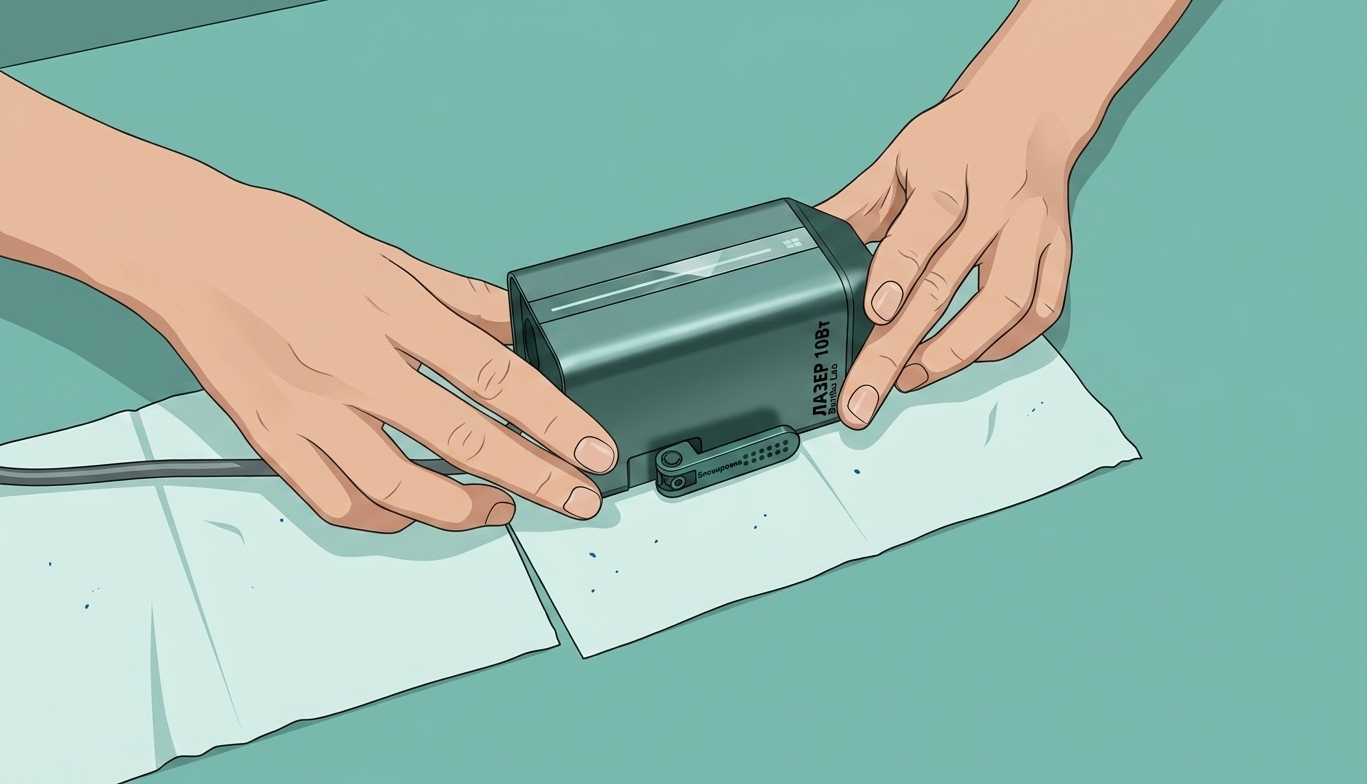

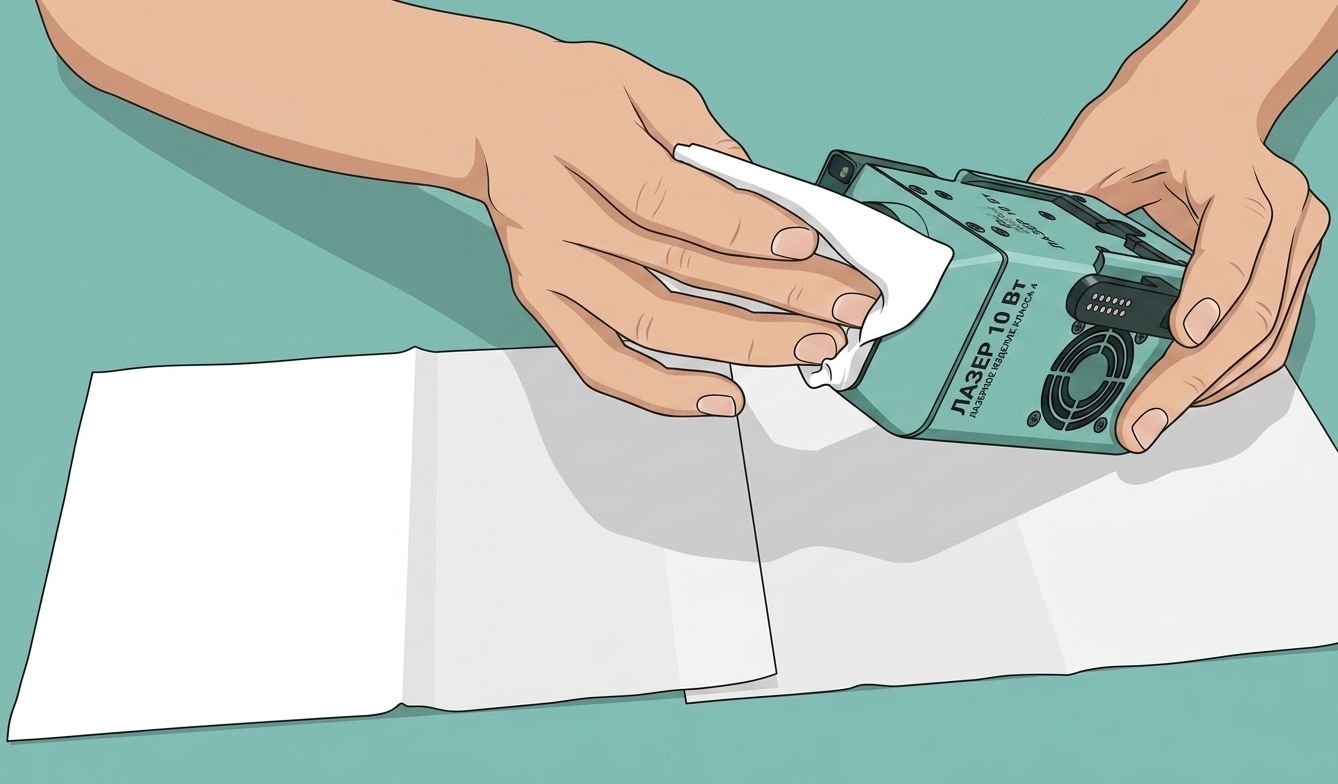

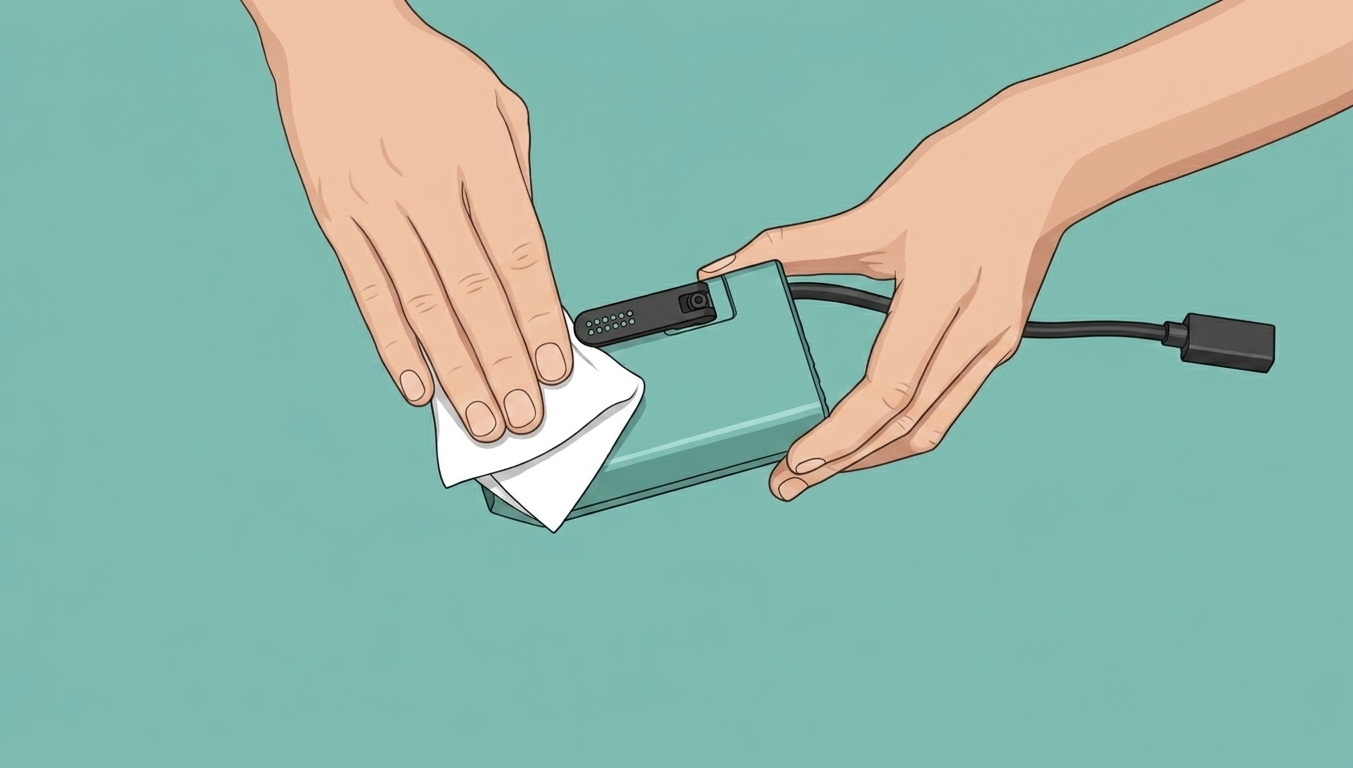

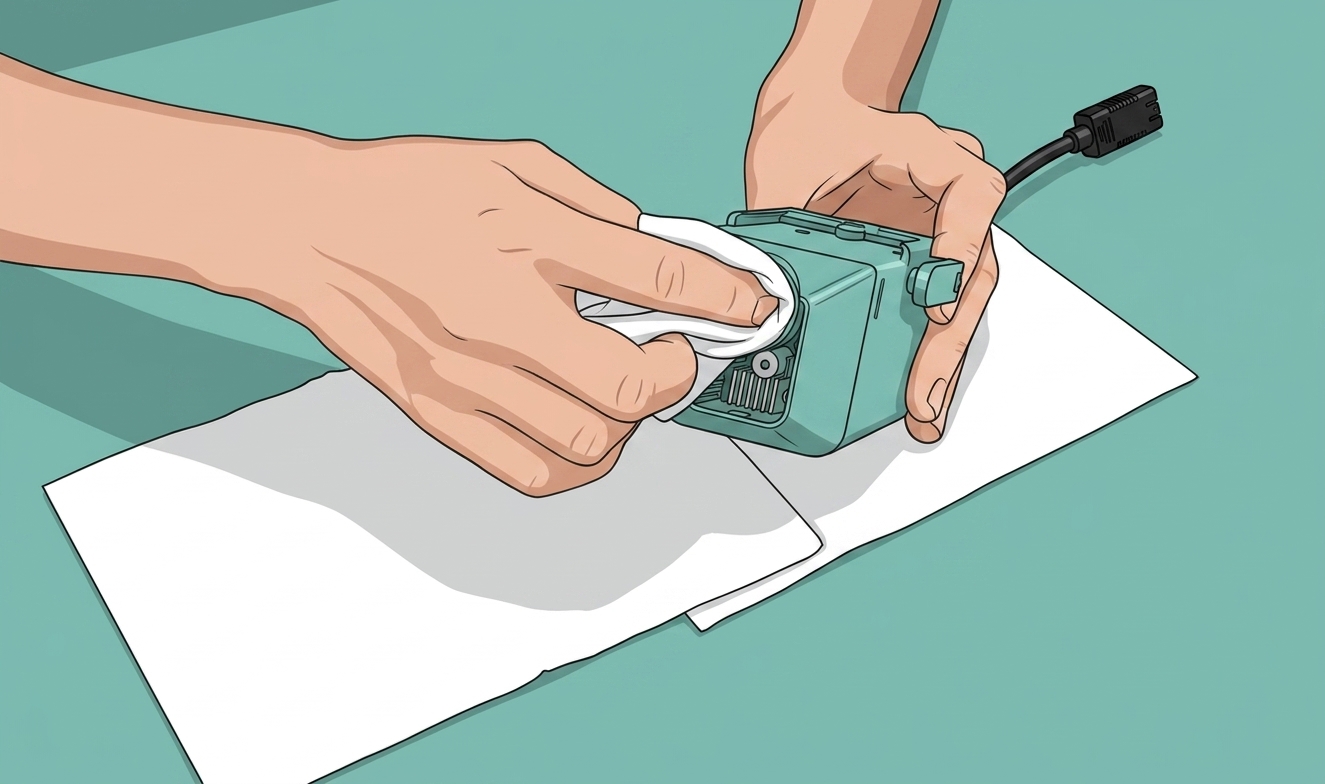

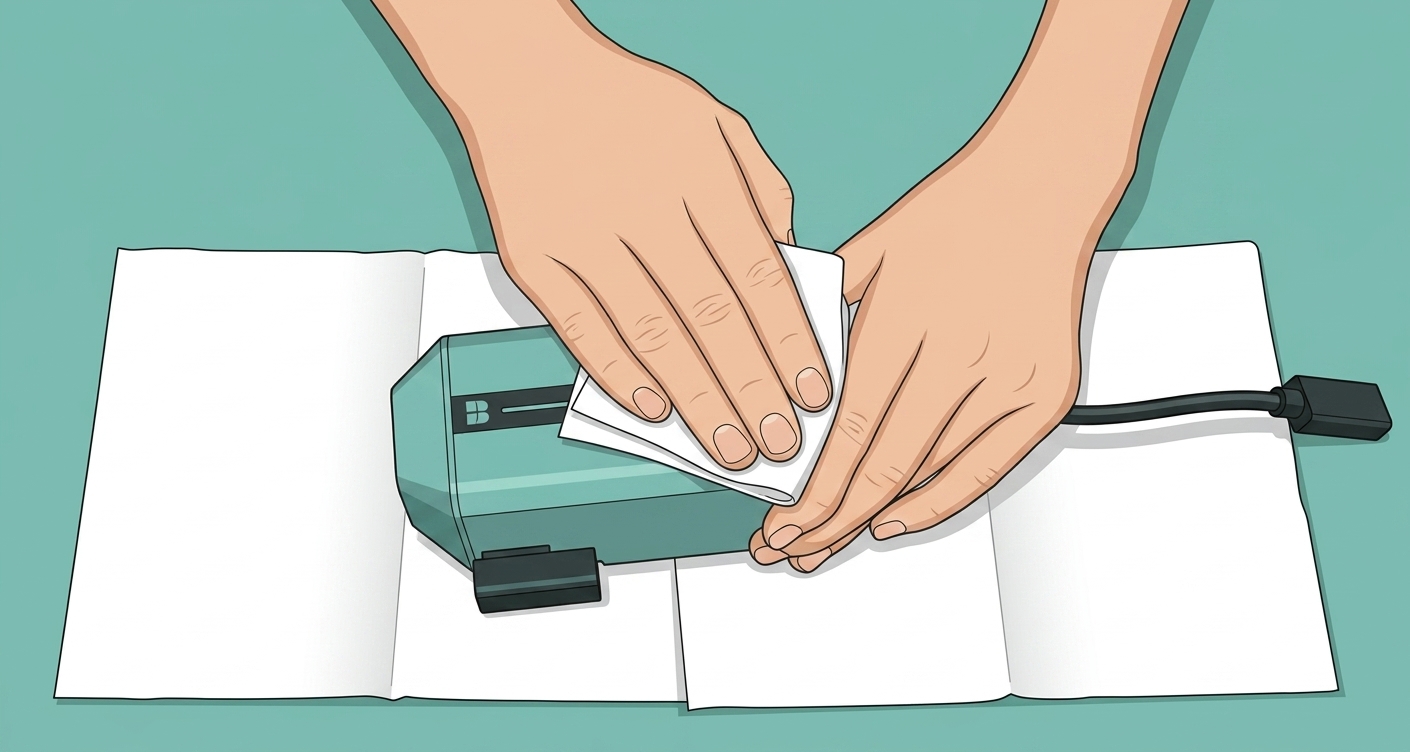

Шаг 12. Очистка поверхности лазерного модуля После серии задач по очистке и техническому обслуживанию поверхность лазерного модуля может снова покрыться пылью. Пожалуйста, используйте нетканую салфетку, смоченную спиртом, чтобы протереть поверхность лазерного модуля.

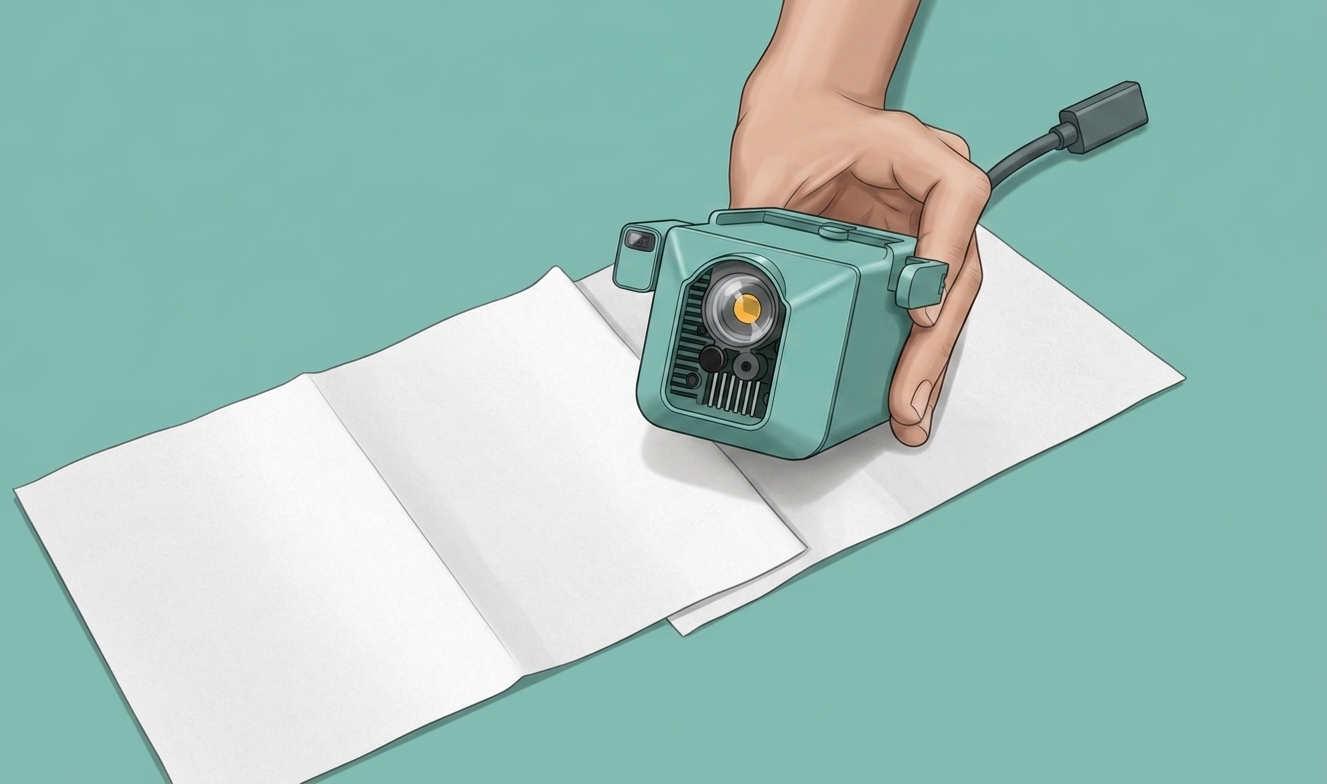

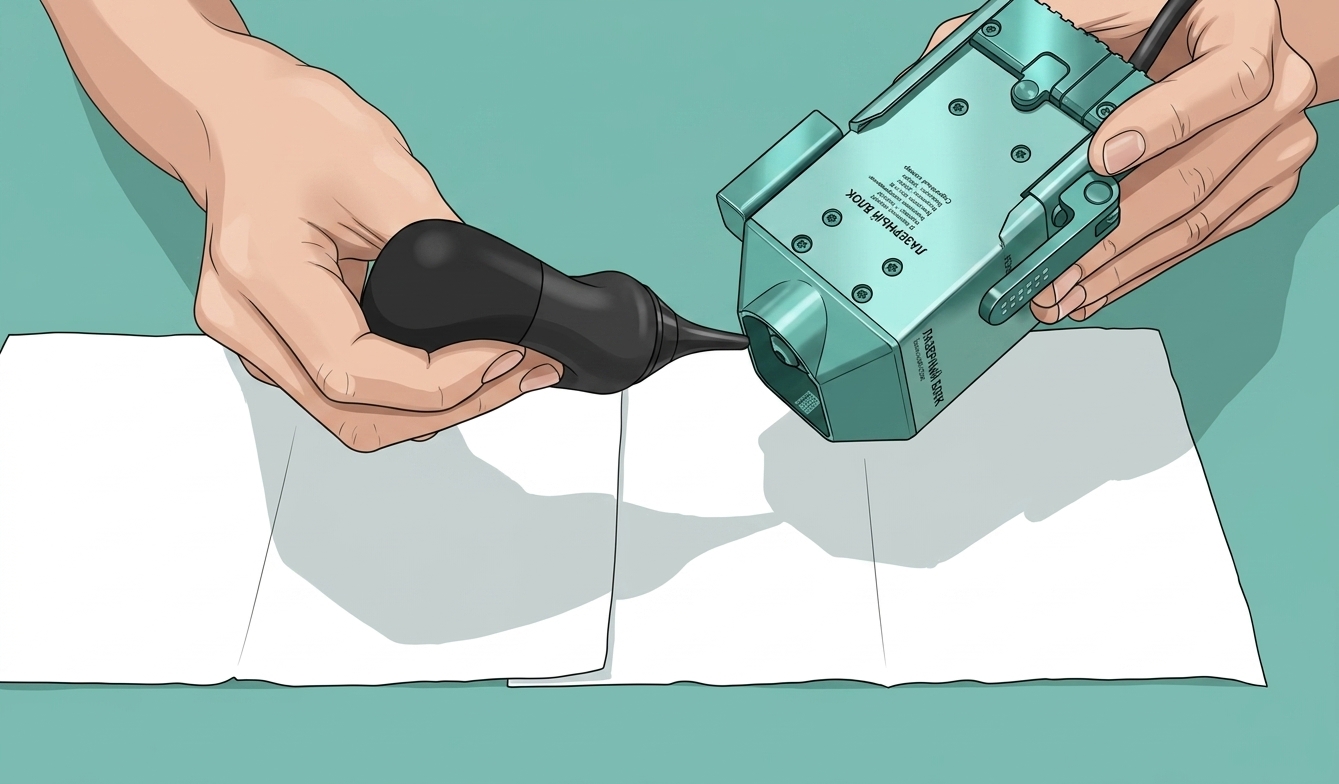

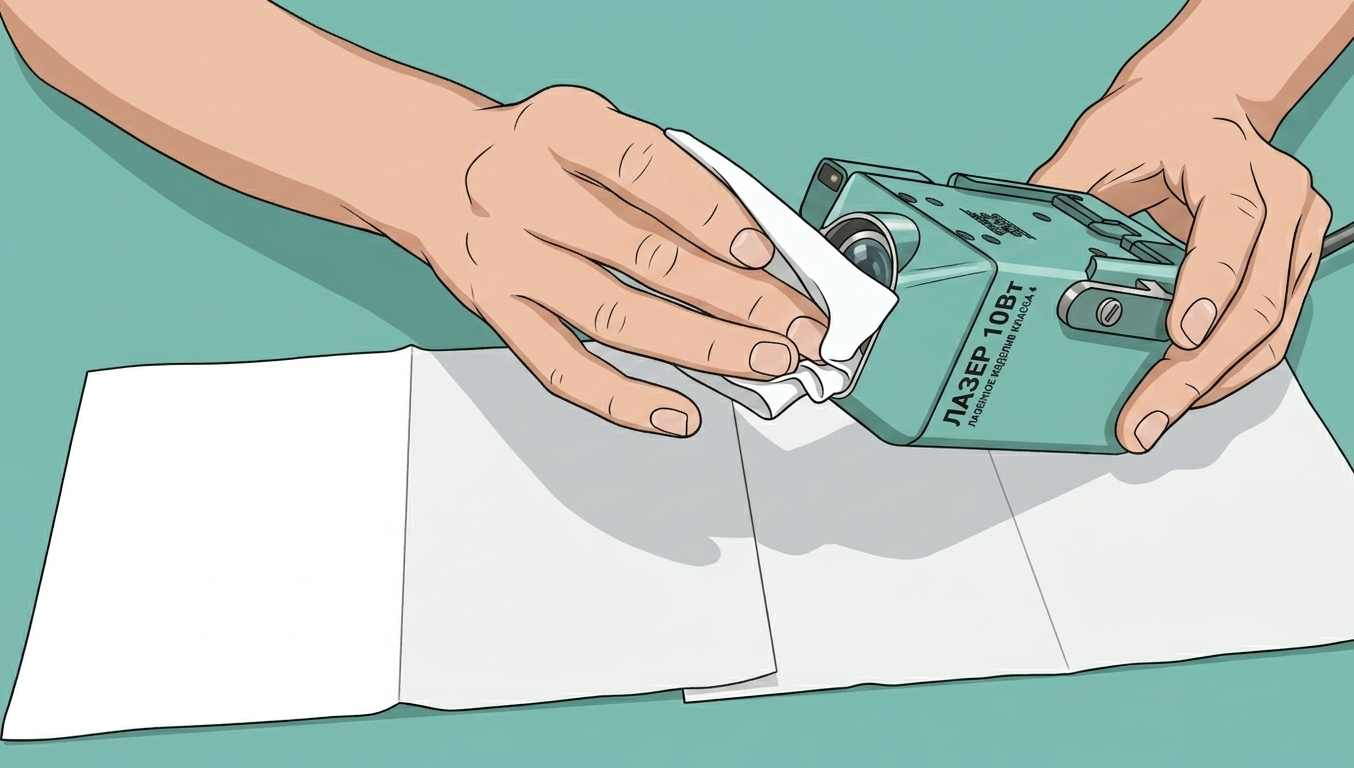

Шаг 13. Очистка датчика пламени, датчика температуры и сопла подачи воздуха Сначала используйте воздуходувку для первоначального выдувания пыли изнутри концентратора воздуха, затем используйте щетку для дальнейшей очистки, чтобы смести пыль. Наконец, аккуратно протрите датчик пламени, датчик температуры и сопло подачи воздуха нетканой салфеткой, смоченной спиртом, чтобы очистить пыль.

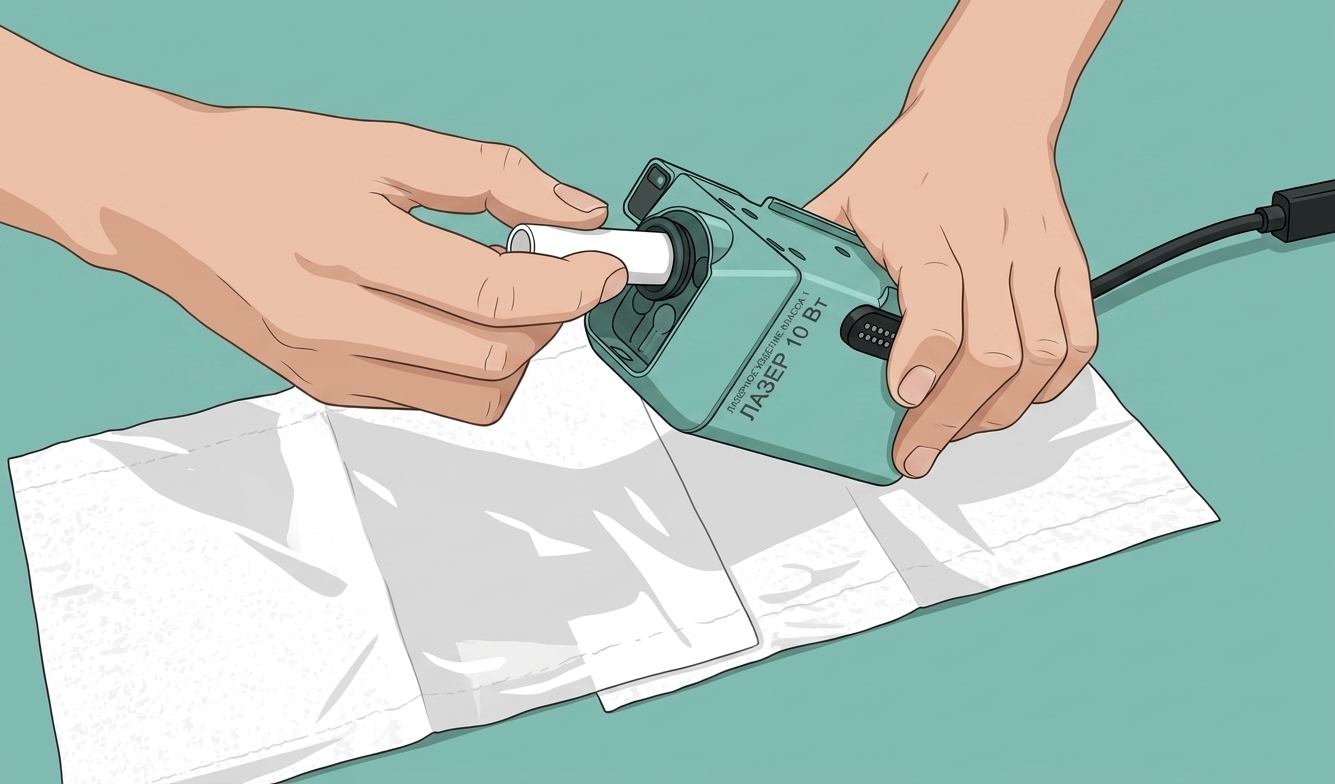

Шаг 14. Очистка лазерной линзы Используйте инструмент для снятия сопла подачи воздуха, чтобы открутить сопло подачи воздуха против часовой стрелки и снять его, открывая внутреннюю лазерную линзу. Инструмент для снятия сопла подачи воздуха, используемый на этом шаге, может быть напечатан непосредственно из внутренних файлов модели принтера. Протрите лазерную линзу нетканой салфеткой, чтобы убедиться в отсутствии пыли на линзе. После завершения очистки используйте инструмент для снятия сопла подачи воздуха, чтобы установить сопло подачи воздуха по часовой стрелке. После завершения очистки используйте инструмент для снятия сопла подачи воздуха, чтобы установить сопло подачи воздуха по часовой стрелке.
Шаг 15. Очистка датчика высоты лазера Наконец, очистите датчик высоты лазера нетканой салфеткой.

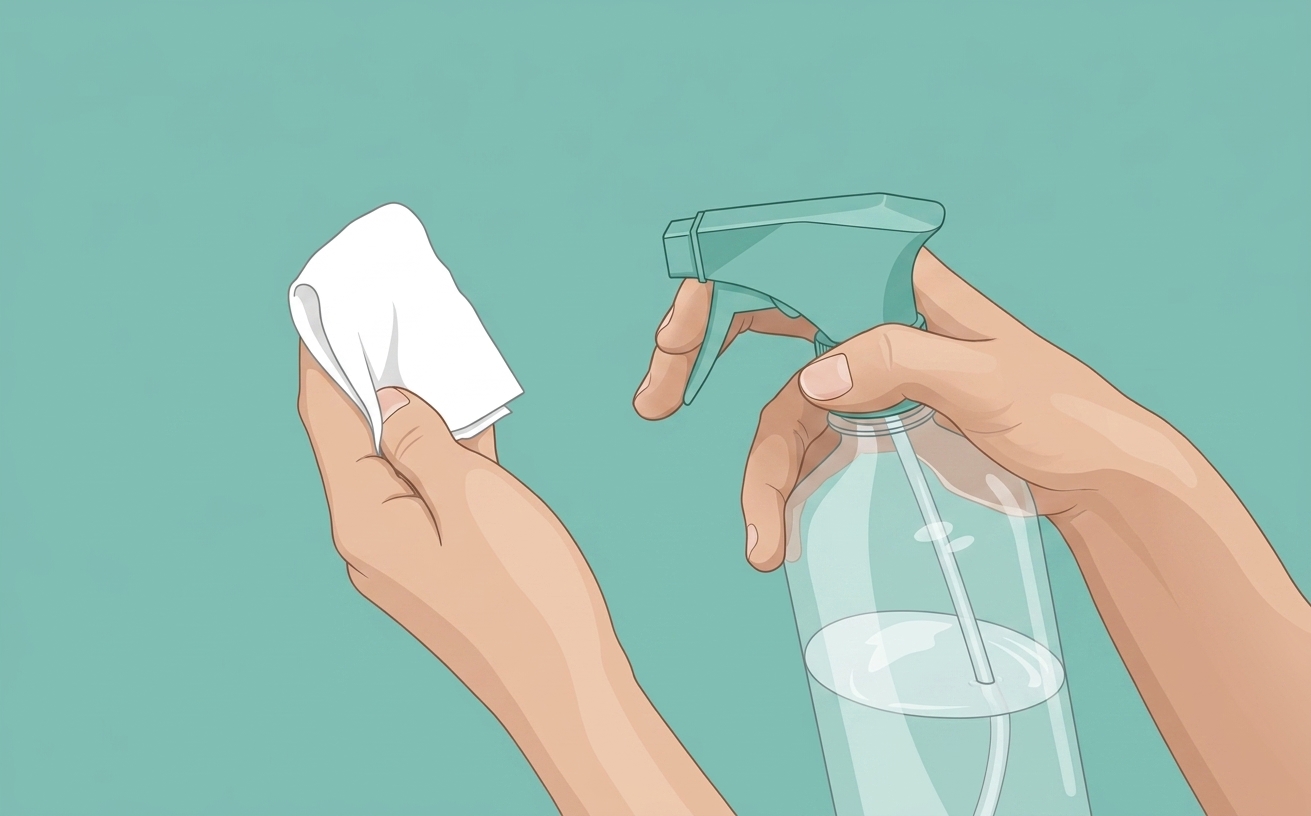

Приложение Во время вышеуказанного процесса обслуживания рекомендуется использовать спирт (75% этанол или 70% изопропанол) и нетканую салфетку для протирки поверхностей компонентов, таких как линзы камеры, металл и пластик. Для конкретных областей, таких как верхняя крышка, лопасти вентилятора и радиаторы, рекомендуется использовать щетку для очистки. После использования жидких чистящих средств слегка отожмите нетканую салфетку перед протиркой.Кроме того, мы настоятельно рекомендуем увеличить частоту очистки, чтобы предотвратить накопление масляных пятен, которые могут стать трудноудаляемыми. При сильном загрязнении для глубокой очистки следует использовать обезжириватель, аналогичный Mr. Muscle.
