Обзор Спутывание филамента обычно относится к запутыванию филамента на катушке, что приводит к невозможности экструдера протянуть филамент во время печати и, следовательно, к остановке экструзии. Обычно в этом случае датчик обнаружения филамента на печатающей головке все еще срабатывает, но он не может вызвать напоминание об окончании филамента, что приводит к явлению "печати вхолостую" во время печати. Серия Bambu A1 оснащена модулем обнаружения спутывания филамента для решения этой проблемы. Когда филамент спутан, из-за чрезмерного сопротивления подачи соответствующий датчик срабатывает, и принтер автоматически приостанавливает печать и выдает напоминание о спутывании филамента. Клиенты могут переупорядочить филамент на катушке и продолжить печать, чтобы избежать "печати вхолостую". Филамент на катушке спутанПечать вхолостую

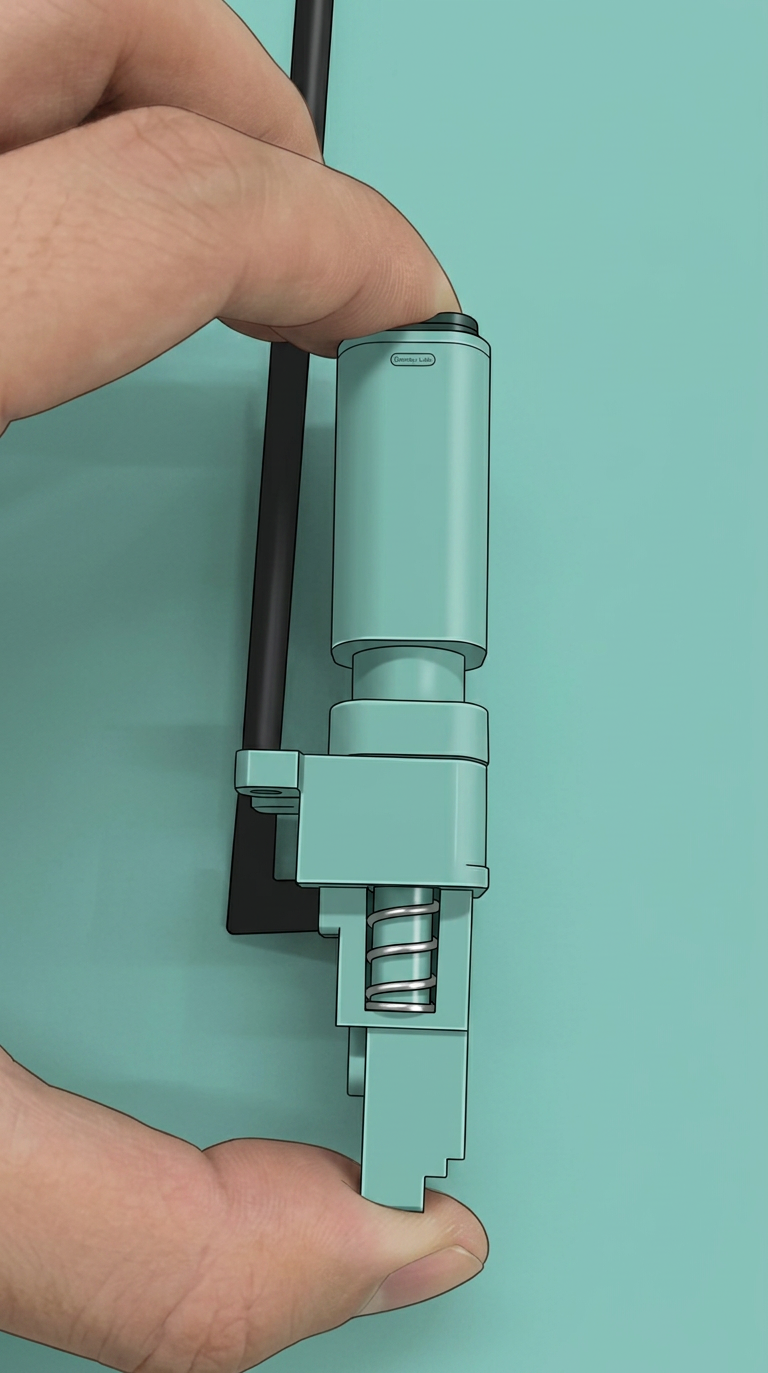

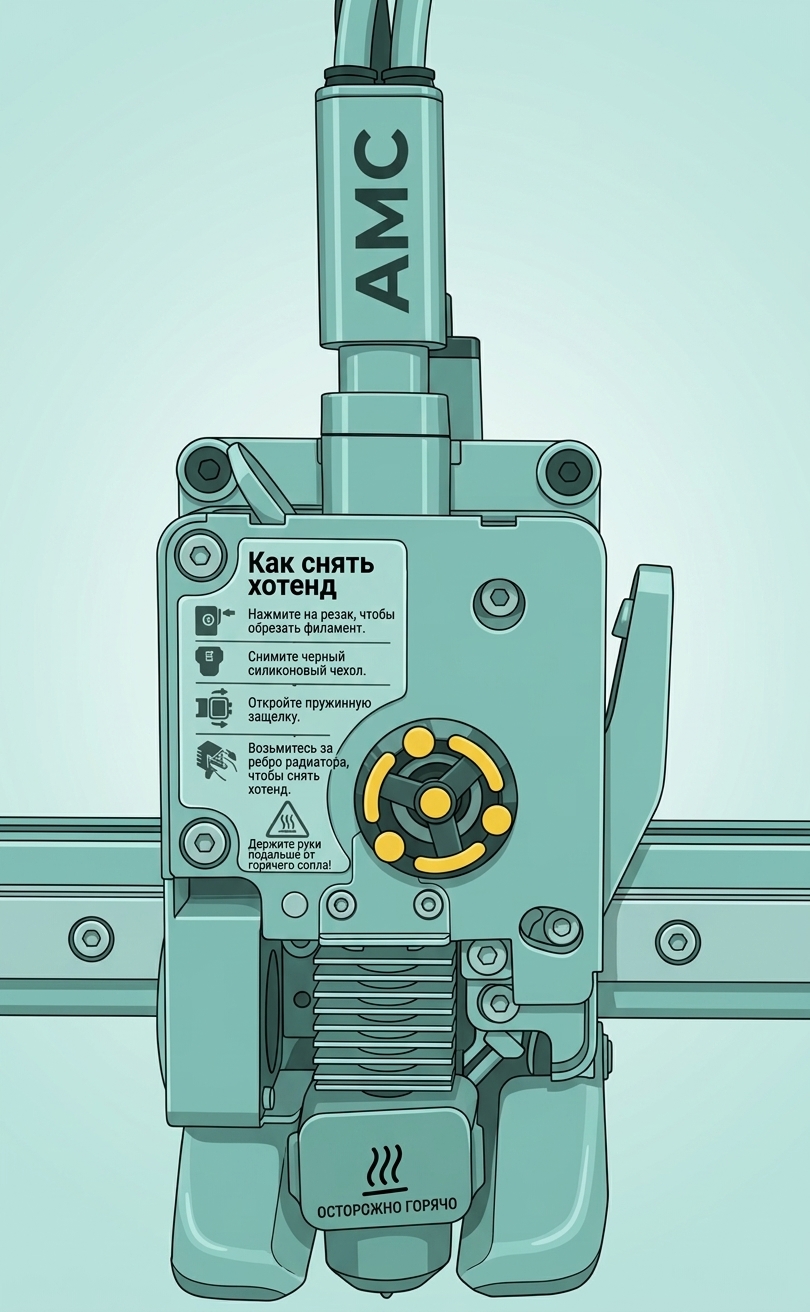

Принцип обнаружения Модуль обнаружения спутывания расположен над печатающей головкой и состоит из концентратора филамента и кронштейна подачи. Концентратор филамента соединяет четыре PTFE-трубки. Кронштейн подачи соединен с датчиком филамента сбоку и имеет пружину внутри. Нижняя часть концентратора филамента также имеет магнит. После сборки концентратора филамента и кронштейна подачи магнит действует как ползунок, который может перемещаться вверх и вниз, образуя модуль обнаружения спутывания. Он в основном состоит из пружины + ползунка (с магнитом) + датчика обнаружения. Когда сопротивление подачи слишком высокое, филамент внутри PTFE-трубки трудно подавать, а экструдер все еще экструдирует филамент. Следовательно, экструдер потребляет филамент внутри модуля обнаружения спутывания, пружина внутри него сжимается, а магнит ползунка приближается к датчику Холла. Обнаруживая положение ползунка с помощью датчиков, можно рассчитать сопротивление подачи извне печатающей головки. Кроме того, пружина обеспечивает буферизацию, так что остается достаточно буферизованного филамента для потребления экструдером при обнаружении чрезмерного сопротивления подачи, избегая дефектов печати, вызванных "печатью вхолостую". Кроме того, работа системы обнаружения спутывания также зависит от PTFE-трубки и фиксирующих частей с обеих сторон для передачи усилия, поэтому модуль обнаружения спутывания неэффективен, когда PTFE-трубка не закреплена.

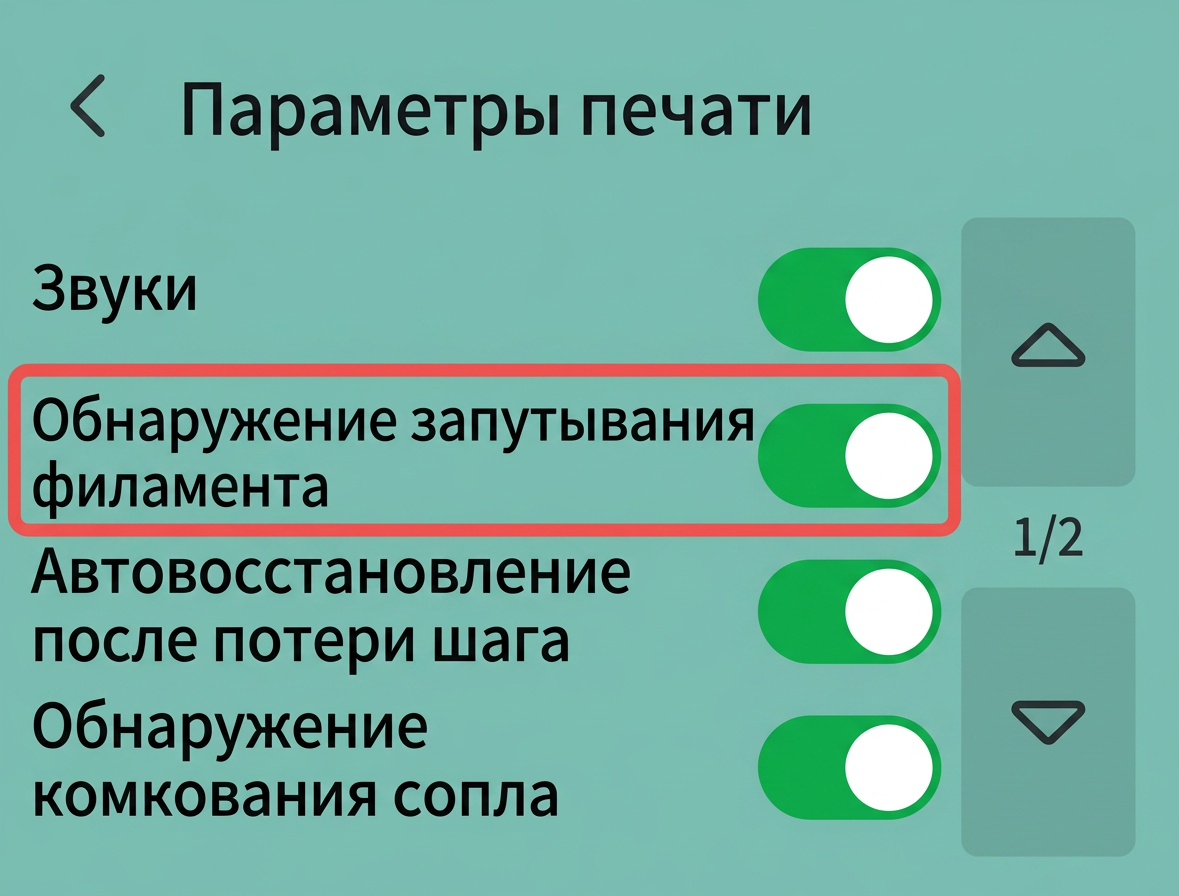

Включение функции Вы можете включить функцию обнаружения спутывания в разделе Настройки > Параметры печати на экране дисплея: Эта функция включена по умолчанию. Если вы хотите вручную протестировать эту функцию, обратите внимание: Нормальное явление спутывания филамента на самом деле является медленным процессом изменения филамента от свободного к натянутому. Если вы вручную потянете филамент назад или напрямую повернете катушку назад, это может привести к быстрому натяжению филамента и проскальзыванию шестерни экструдера и филамента. Буферный эффект модуля обнаружения спутывания исчезает, что может легко привести к "печати вхолостую" и дефектам печати. Возьмем A1 в качестве примера, то же самое относится и к A1mini. Если во время печати срабатывает обнаружение спутывания филамента, существуют два типа ситуаций: Печать без AMS lite: Принтер разгрузит филамент и приостановит печать. Как показано на GIF ниже: - Печать с AMS lite: Принтер выдавит небольшой кусок филамента на скребок для очистки, чтобы проверить, может ли модуль обнаружения спутывания вернуться в исходное положение. Если он вернется, принтер продолжит печать. Если нет, это означает, что сопротивление подачи вне печатающей головки слишком велико (например, филамент спутан), и принтер разгрузит филамент и приостановит печать. Модуль мониторинга спутывания восстанавливается и продолжает печатьМодуль мониторинга спутывания не может быть восстановлен. Разгрузка и приостановка печати
Ограничения на использование обнаружения спутывания филамента Функция обнаружения спутывания не поддерживает гибкие материалы, включая TPU, TPE, влажные водорастворимые филаменты и PVA-филаменты.
Печать с внешней катушкой Перед печатью правильно разместите катушку на внешнем держателе принтера, пропустите филамент через PTFE-трубку к экструдеру и убедитесь, что обе стороны PTFE-трубки закреплены (рекомендуемое размещение внешнего лотка показано ниже). Основная причина срабатывания сигнализации обнаружения спутывания заключается в том, что сопротивление подачи с одной стороны трубки слишком велико, и экструдер потребляет филамент внутри модуля обнаружения, что приводит к сжатию пружины. После срабатывания сигнализации обнаружения спутывания проверьте, не возникли ли следующие условия: 1. Филамент на катушке намотан и спутан; 2. Катушка размещена непосредственно на столе или в сушильной камере; 3. Используемая длина PTFE-трубки слишком велика или трубка сильно изогнута.

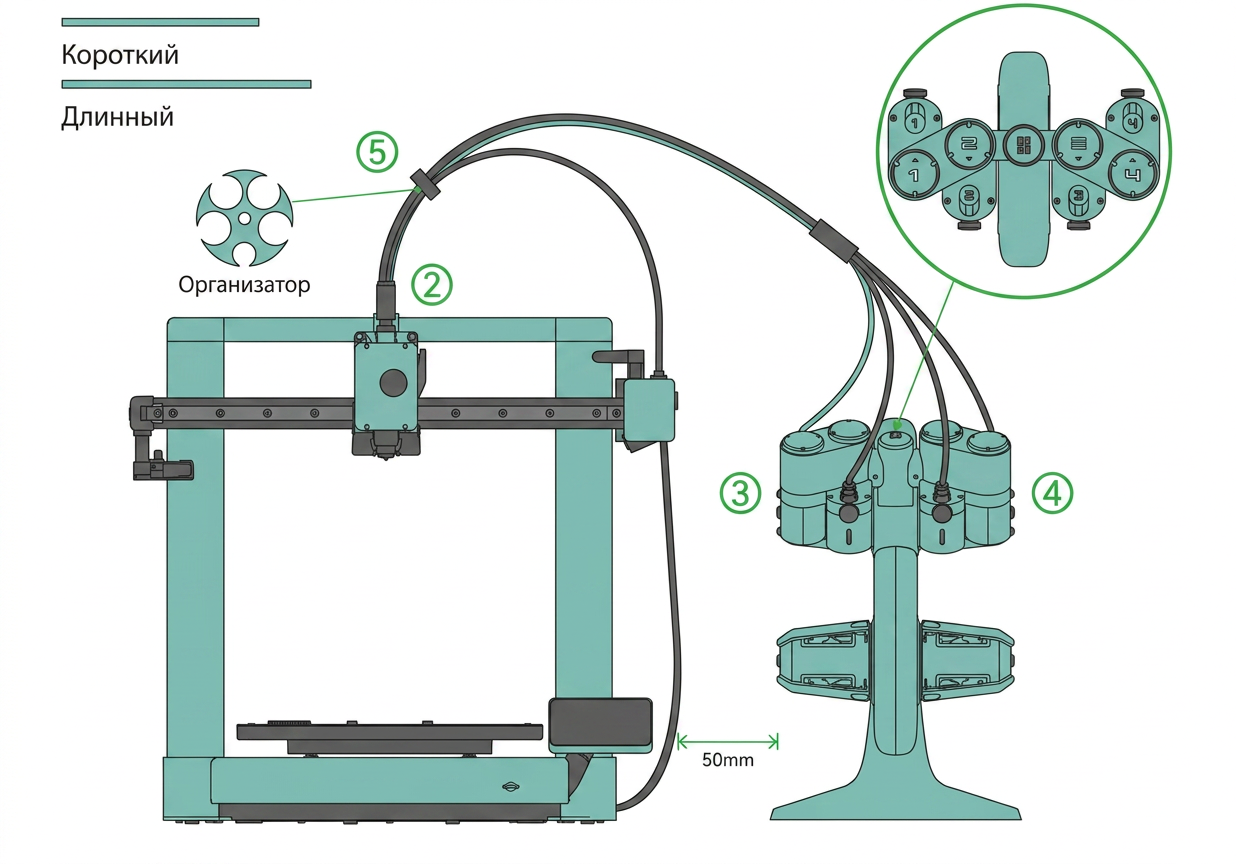

Печать с AMS lite Примечание: Если датчик Холла спутывания филамента выходит из строя, это иногда может вызывать ложное срабатывание. Когда принтер не может загрузить филамент и отображает ошибку спутывания филамента, но спутывания филамента нет, вы можете отключить функцию обнаружения спутывания филамента, прежде чем пытаться загрузить филамент. Избегайте материалов, которые слишком твердые (т.е. с высоким модулем упругости) или слишком хрупкие (т.е. с недостаточной прочностью), включая сторонние армированные волокном материалы, такие как PA-CF/GF, PET-CF/GF и PLA-CF/GF. Перед печатью разместите AMS lite рядом с принтером в рекомендуемом положении, как показано ниже: A1 mini A1 После печати с AMS lite и срабатывания обнаружения спутывания, пожалуйста, проверьте, не вызывают ли следующие ситуации слишком высокое сопротивление подачи с одной стороны трубки: 1. Филамент на катушке намотан и спутан; 2. Филамент застрял на краю катушки; 3. AMS lite расположен слишком далеко, и PTFE-трубка установлена неправильно, что приводит к чрезмерному изгибу и чрезмерному сопротивлению подачи; 4. Катушка неправильно установлена на AMS lite, например, катушка помещена в сушильную камеру, и филамент втягивается в AMS lite; 5. Экструзионное колесо подающего механизма AMS lite имеет остатки мусора и требует очистки.
