Руководство по распаковке AMS 2 Pro
Видеоинструкция
Шаги по установке
Извлеките AMS 2 Pro Откройте коробку и извлеките AMS 2 Pro.
- Снимите два черных пенопластовых блока слева и справа.
- Снимите скотч и извлеките AMS 2 Pro.
Извлеките аксессуары - Извлеките инструкцию по эксплуатации.

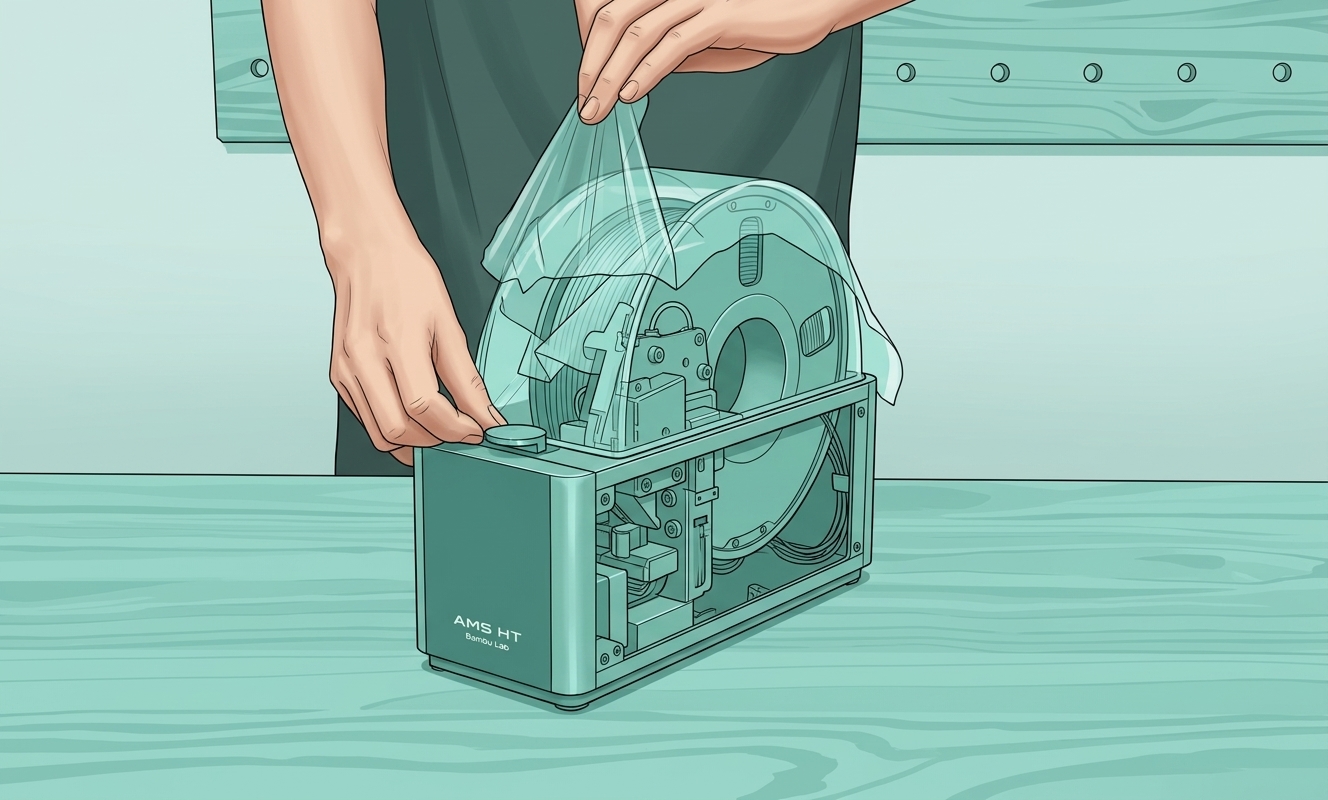

- Снимите защитную пленку.
- Откройте верхнюю крышку и извлеките черный пенопласт и пакет с кабелями.

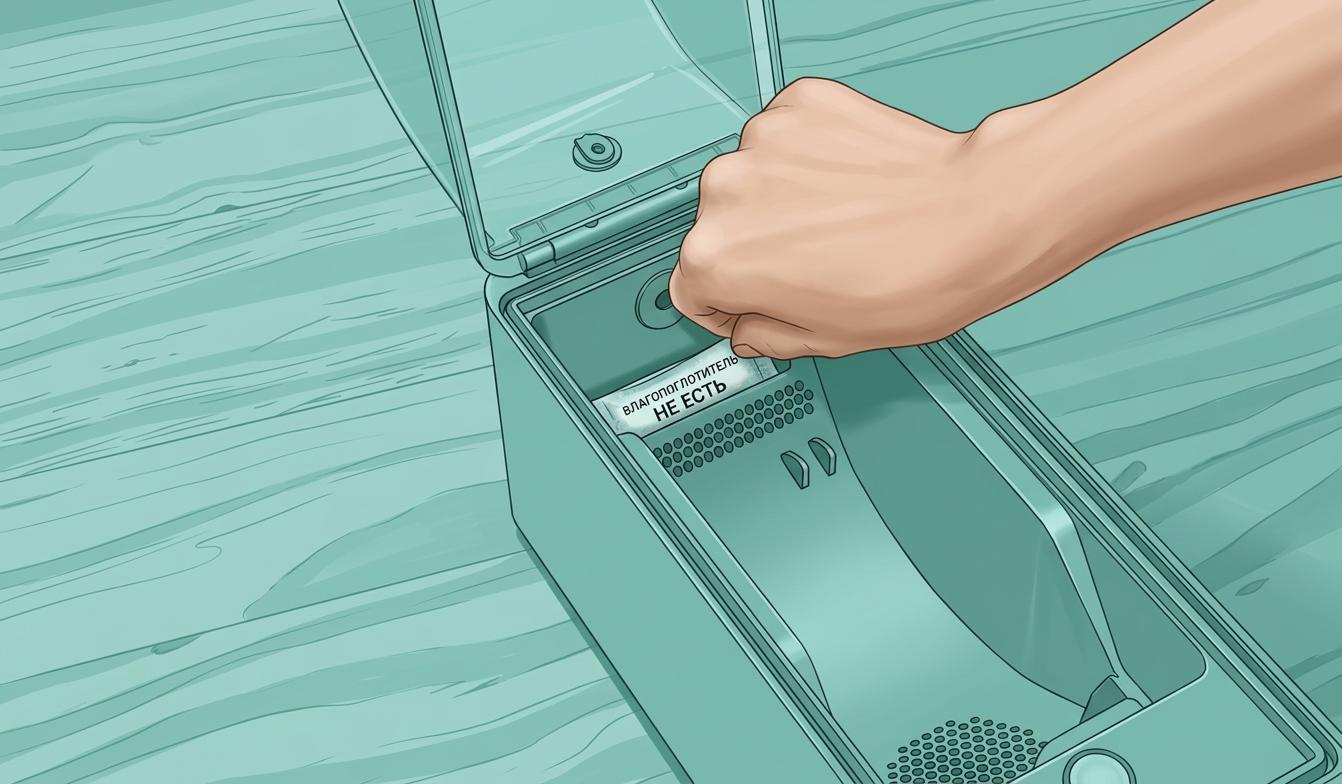

- Снимите наклейку и извлеките влагопоглотитель.

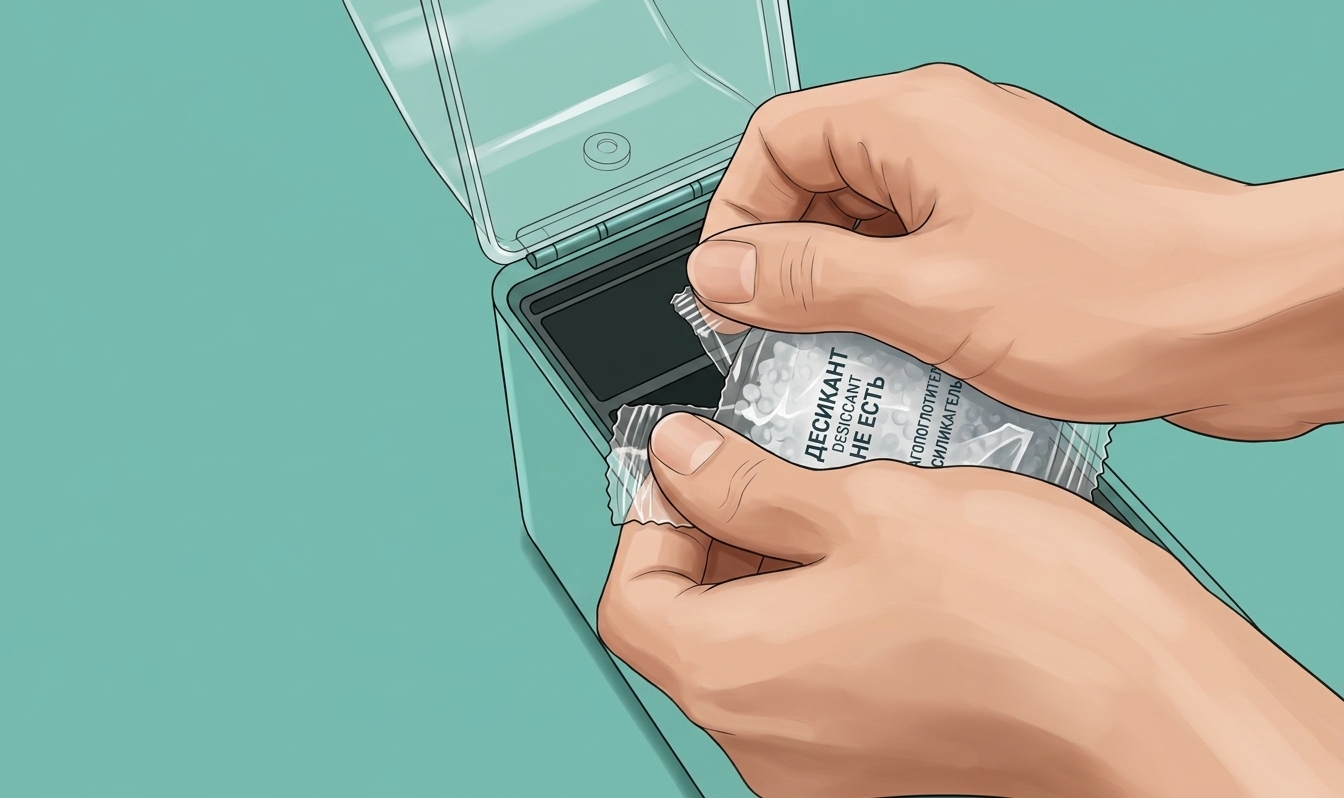

Поместите влагопоглотитель Снимите упаковку и поместите влагопоглотитель в AMS 2 Pro.

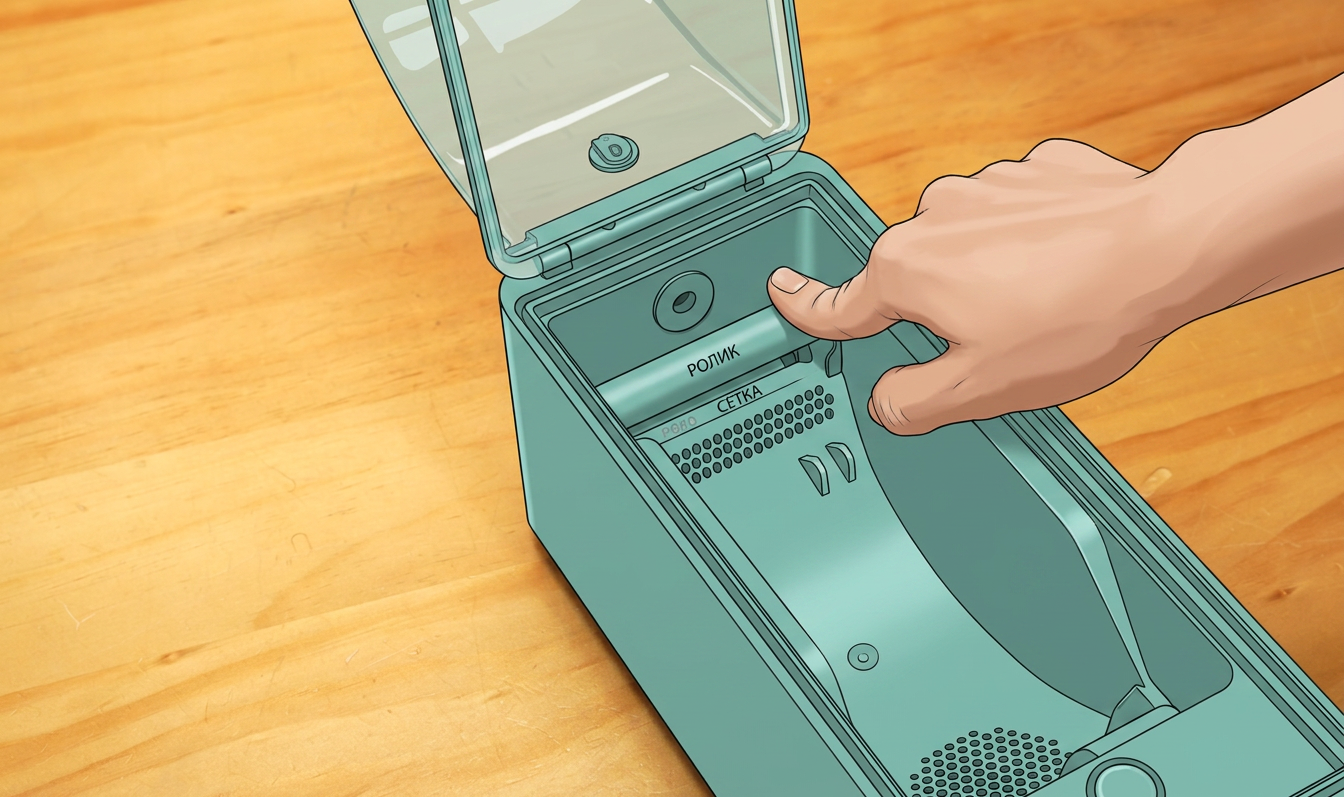

Проверьте ведущие валыВибрации во время транспортировки могут привести к смещению ведущих валов в слотах. Пожалуйста, проверьте и убедитесь, что каждый вал правильно установлен, чтобы предотвратить спутывание филамента из-за невозможности перемотать катушку.
Подключите трубку Снимите скотч и извлеките трубку.

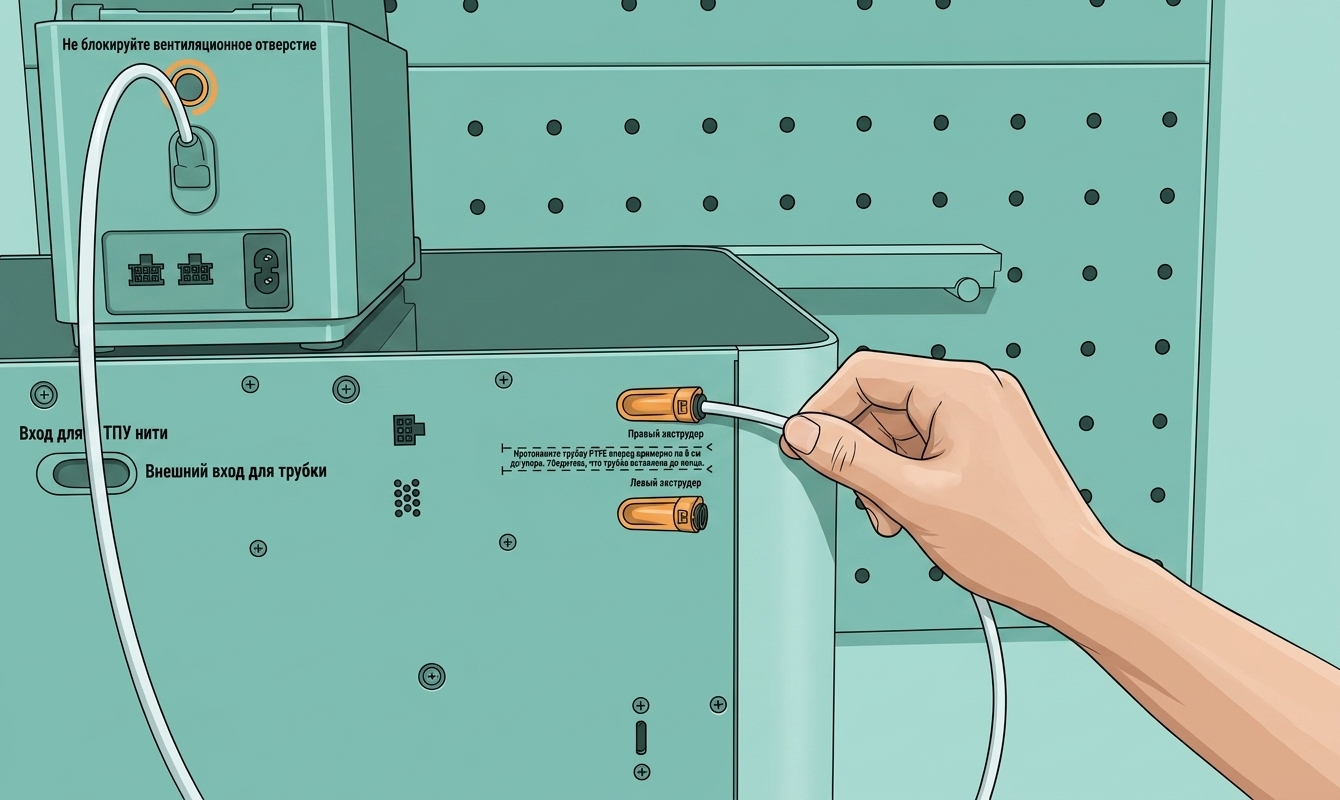

Подключите принтер и AMS 2 Pro - Подключите AMS 2 Pro к принтерам серии H2D - Подключите AMS 2 Pro к принтеру X2D - Подключите AMS 2 Pro к принтерам серии X1 и P1 - Подключение AMS 2 Pro к принтеру P2S - Подключите AMS 2 Pro к принтерам серии A1 - Установите верхнюю стеклянную крышку и AMS 2 Pro поверх принтера. Вставьте трубку PTFE в выходное отверстие филамента AMS 2 Pro и в соответствующий соединитель трубки PTFE принтера, и протолкните трубку примерно на 10 см до упора (если вы видите трубку PTFE через окно рядом с буфером с передней стороны принтера, значит, она вставлена правильно). Верхний и нижний соединители трубки PTFE соответствуют разным хотэндам. Подключение AMS 2 Pro к верхнему соединителю позволяет печатать в нескольких цветах правым хотэндом. Подключение к нижнему соединителю позволяет печатать в нескольких цветах левым хотэндом. Использование двух AMS 2 Pro позволяет обоим хотэндам независимо поддерживать печать в нескольких цветах. Подключите трубки PTFE Убедитесь, что вы видите трубку в этом окне

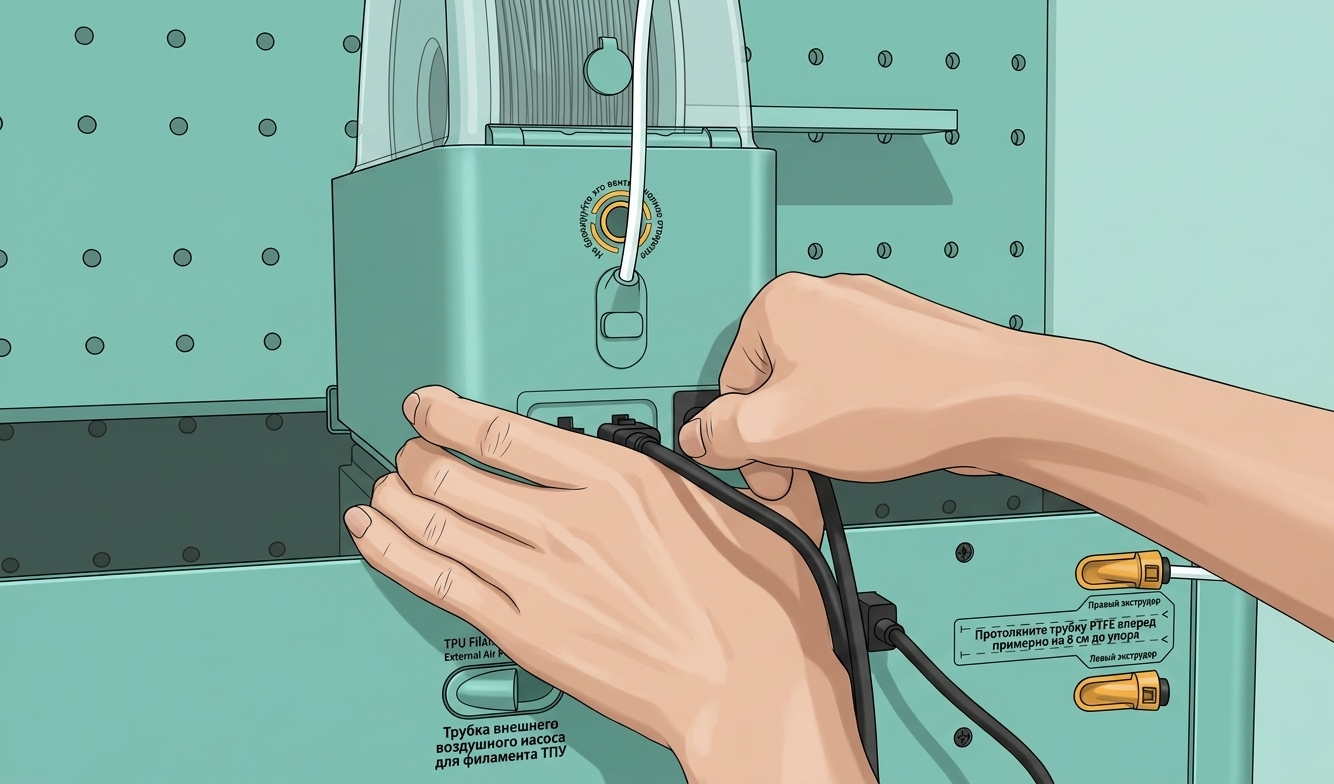

- Подключите 6-контактный кабель Bambu Bus к принтеру и к одному из 6-контактных портов AMS 2 Pro. На этом подключение одного AMS 2 Pro завершено. Если вы используете только один AMS 2 Pro, этот метод подключения позволяет нормально использовать все функции AMS (включая сушку) без дополнительного адаптера питания.
- Вставьте один конец трубки PTFE в выходное отверстие AMS 2 Pro. Рекомендуется вставить другой конец в верхний вход буфера филамента (соответствующий левому хотэнду).
- Подключите 6-контактный кабель Bambu Bus к принтеру и к одному из 6-контактных портов AMS 2 Pro. Используйте 6-контактный кабель для AMS 2 Pro. Кабель для AMS предыдущего поколения несовместим с AMS 2 Pro.
- Установите верхнюю стеклянную крышку на принтер. Используйте 2 винта M321.5 для крепления буфера филамента к принтеру. Вставьте один конец трубки PTFE длиной 550 мм в выходное отверстие AMS 2 Pro, а другой конец — в левую часть буфера филамента. Вставьте один конец трубки PTFE длиной 370 мм в соединитель трубки PTFE принтера, а другой конец — в правую часть буфера филамента.
- Подключите Г-образный конец 4-контактного кабеля Bambu Bus к принтеру, а другой конец — к нижней части буфера филамента. Подключите один конец 6-контактного кабеля Bambu Bus к одному из 6-контактных портов AMS 2 Pro, а другой конец — к левой части буфера филамента. Подключите адаптер питания 24V 4A к разъему питания AMS 2 Pro, если вам нужно использовать функцию сушки. Используйте 6-контактный кабель для AMS 2 Pro и AMS HT. Кабель для AMS предыдущего поколения несовместим с AMS 2 Pro.
- Установите AMS 2 Pro на принтер.
- Вставьте один конец трубки PTFE длиной 350 мм во входное отверстие филамента принтера, а другой конец подключите к правой стороне буфера.
- Вставьте один конец трубки PTFE длиной 600 мм в выходное отверстие филамента AMS 2 Pro и протолкните до упора. Другой конец подключите к любому входному отверстию филамента в левой части буфера.
- Подключите оба конца 6-контактного кабеля к любому 6-контактному порту AMS 2 Pro и буферу принтера соответственно. См. руководство: Руководство по подключению AMS для серии A1.
