Примечание: В настоящее время существует две версии упаковки A1. В этой версии нагревательный стол и рама принтера не разделяются. Также существует версия, которую необходимо разделять (ссылка здесь). Упаковывайте в соответствии с состоянием принтера на момент его получения.
Советы по упаковке
Правильная упаковка — наиболее эффективный способ избежать повреждений при транспортировке, так как она обеспечивает сохранность вашего оборудования и минимизирует ненужные экономические потери.
Чтобы ваше оборудование оставалось в безопасности во время транспортировки, напоминаем вам:
- Проверьте, что все винты затянуты, для фиксации внутренних компонентов.
- Проверьте, что все демпфирующие пенопластовые вставки установлены правильно, для полной защиты оборудования.
Видеоинструкция
Этапы операции
Выключите питание и смотайте кабель

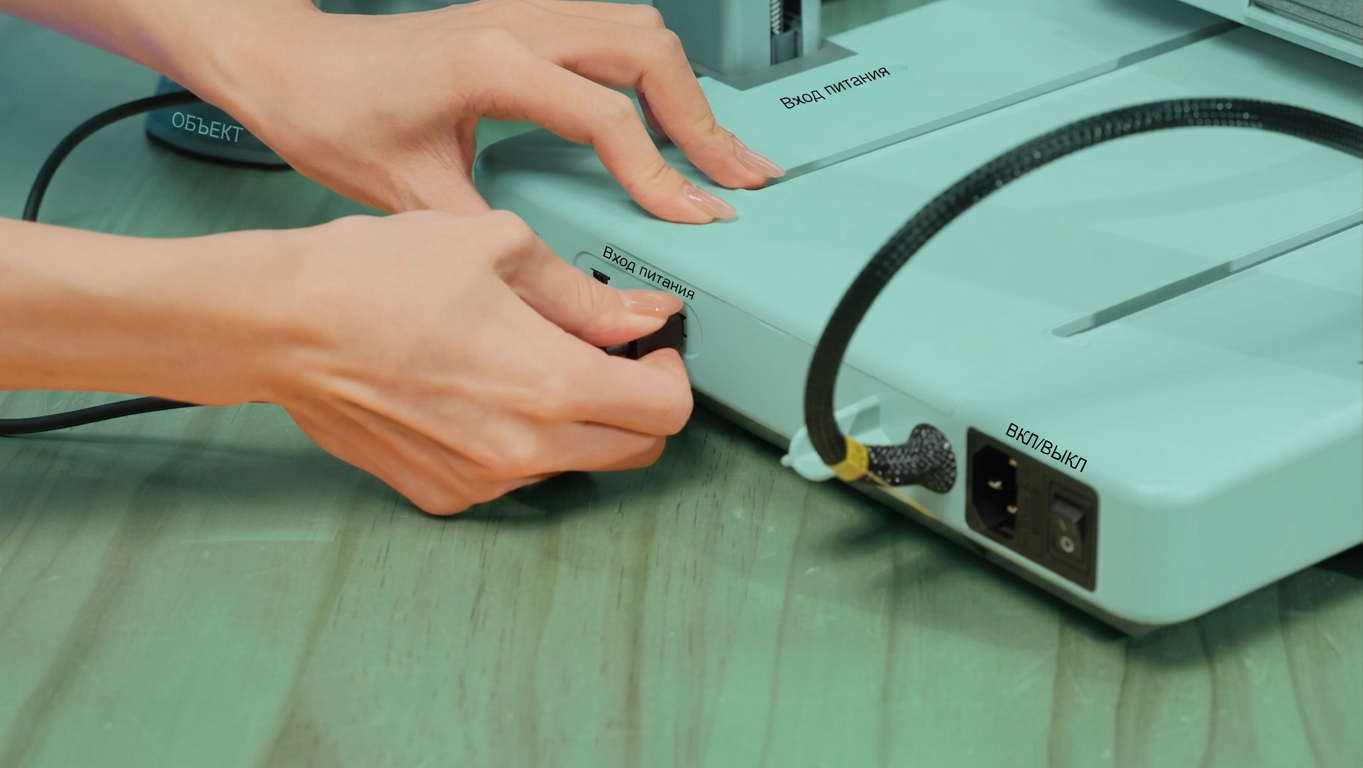

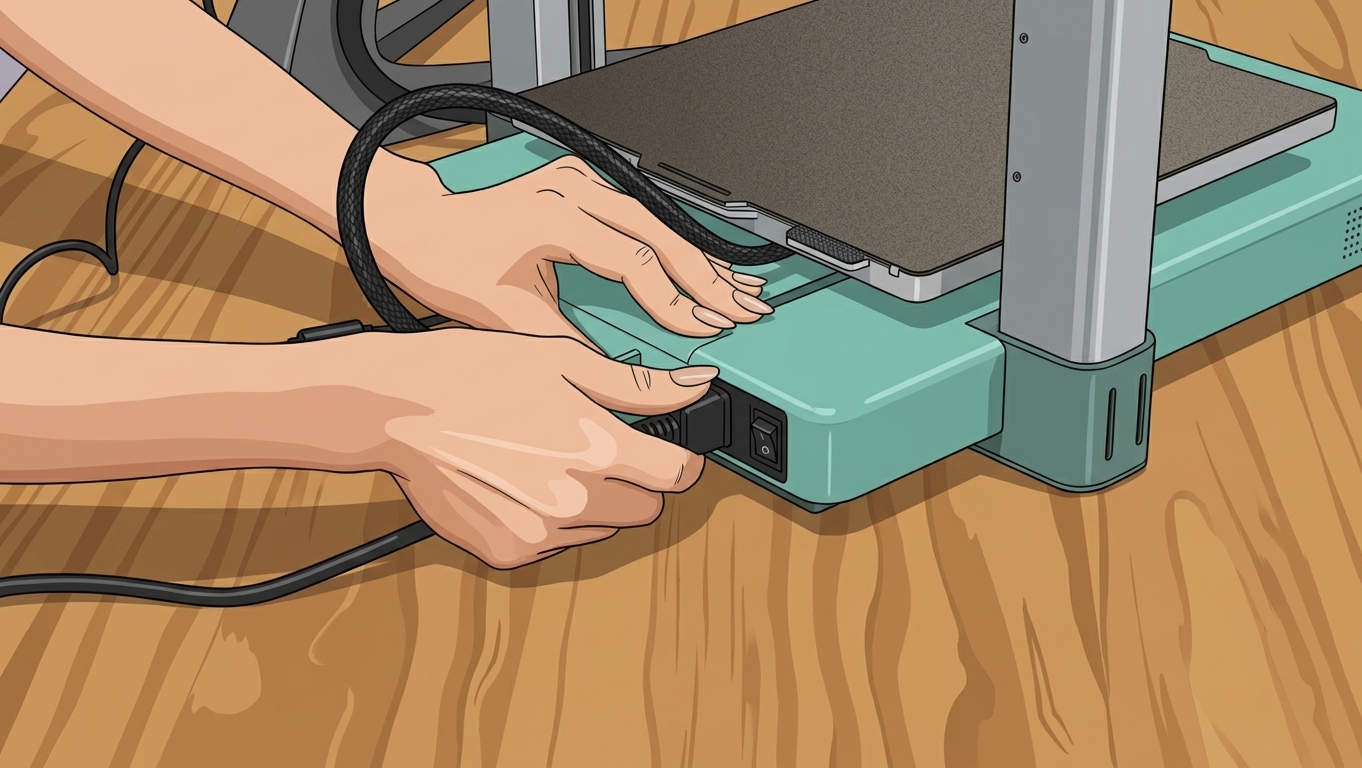

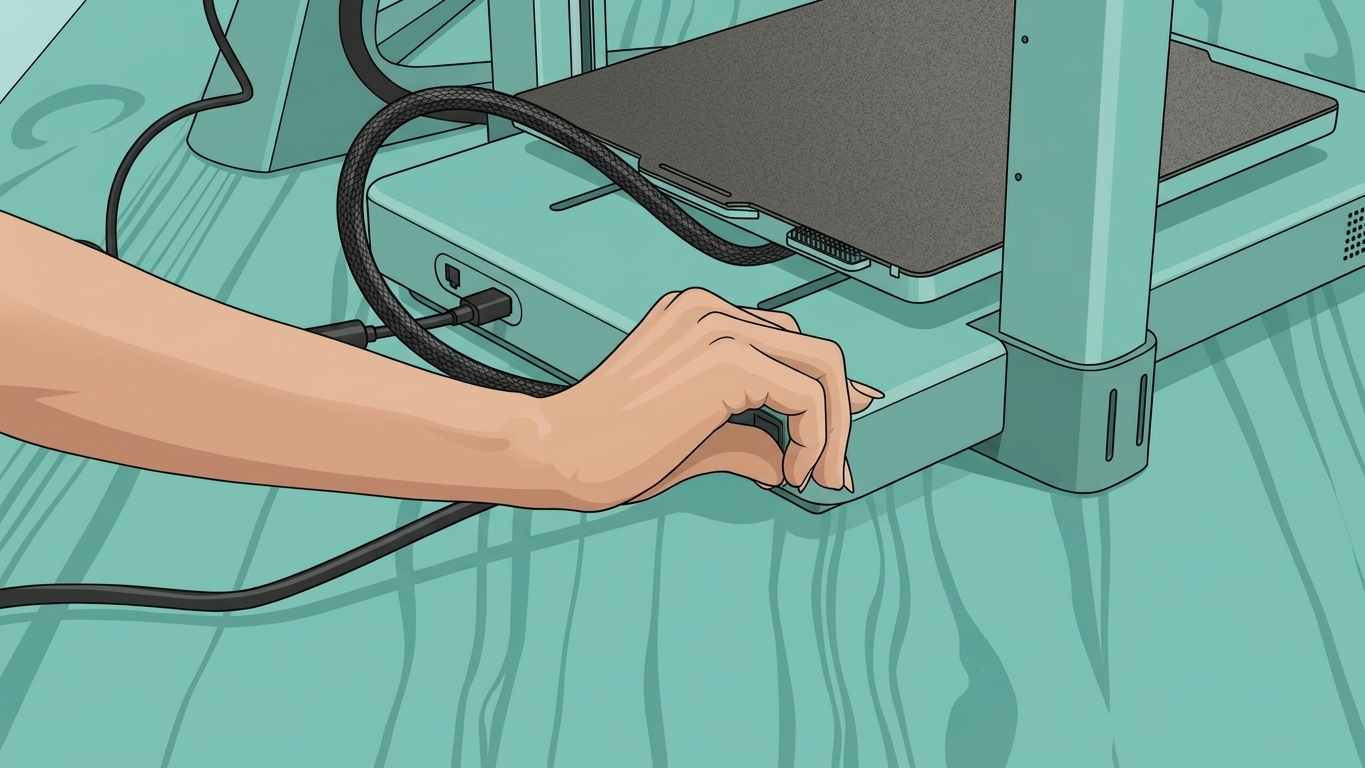

Шаг 1. Выключите принтер и отключите кабель питания.
image | image |

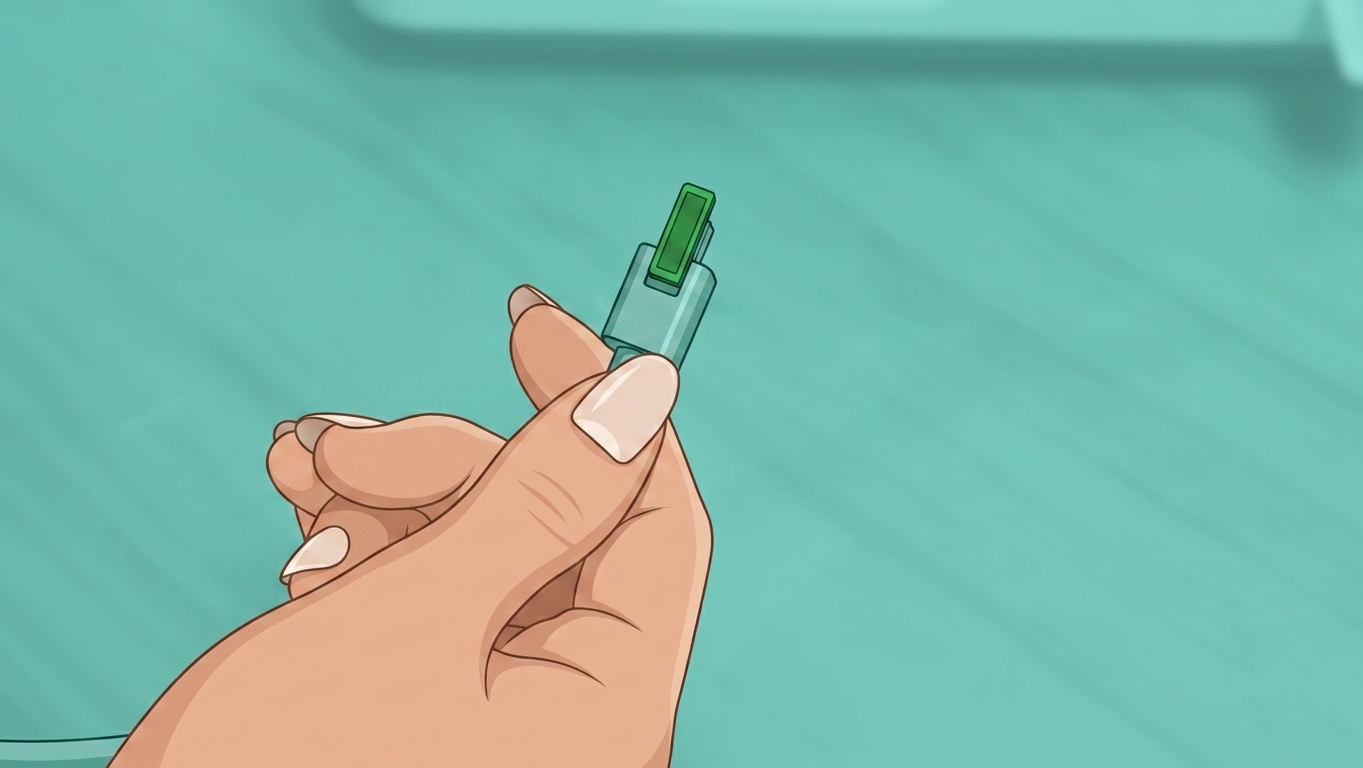

Шаг 2. Нажмите на нижнюю часть разъема кабеля, чтобы отключить 4-контактный кабель AMS lite.
image | image |

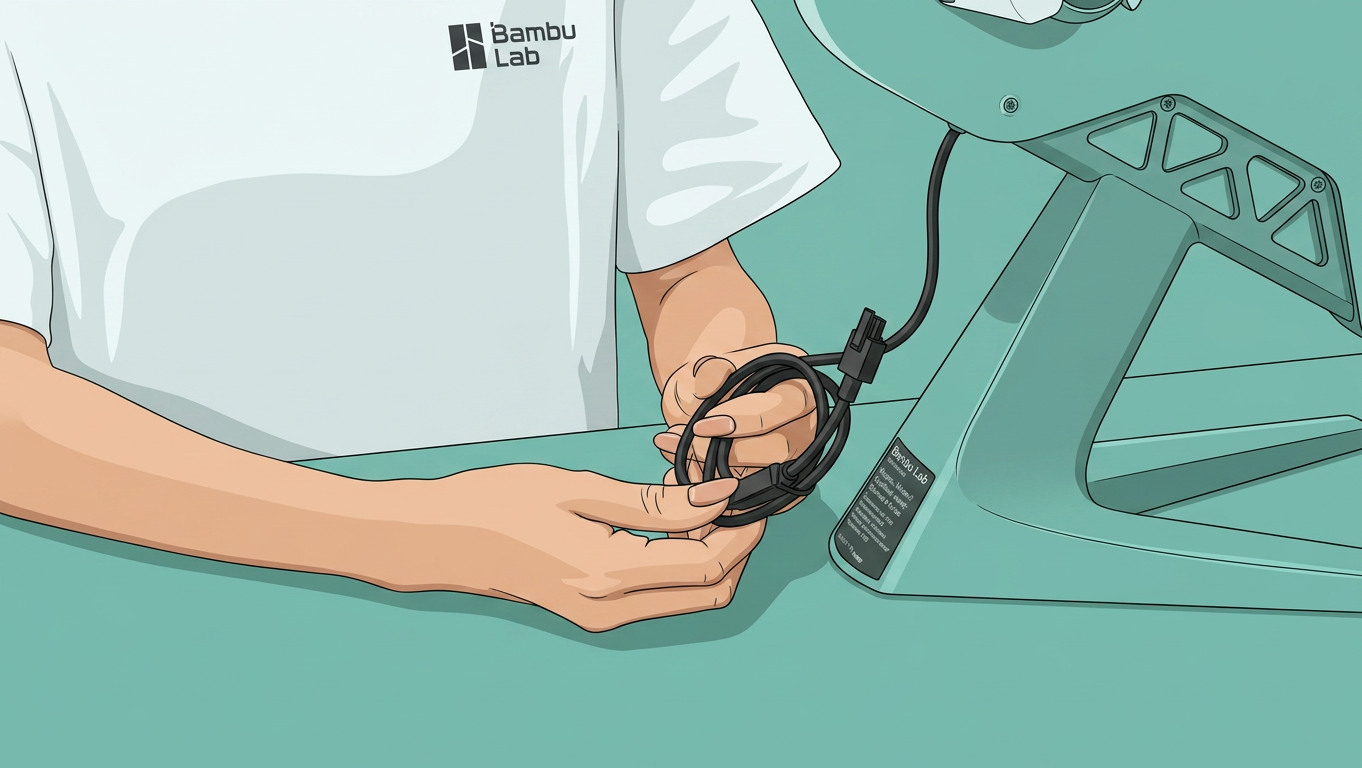

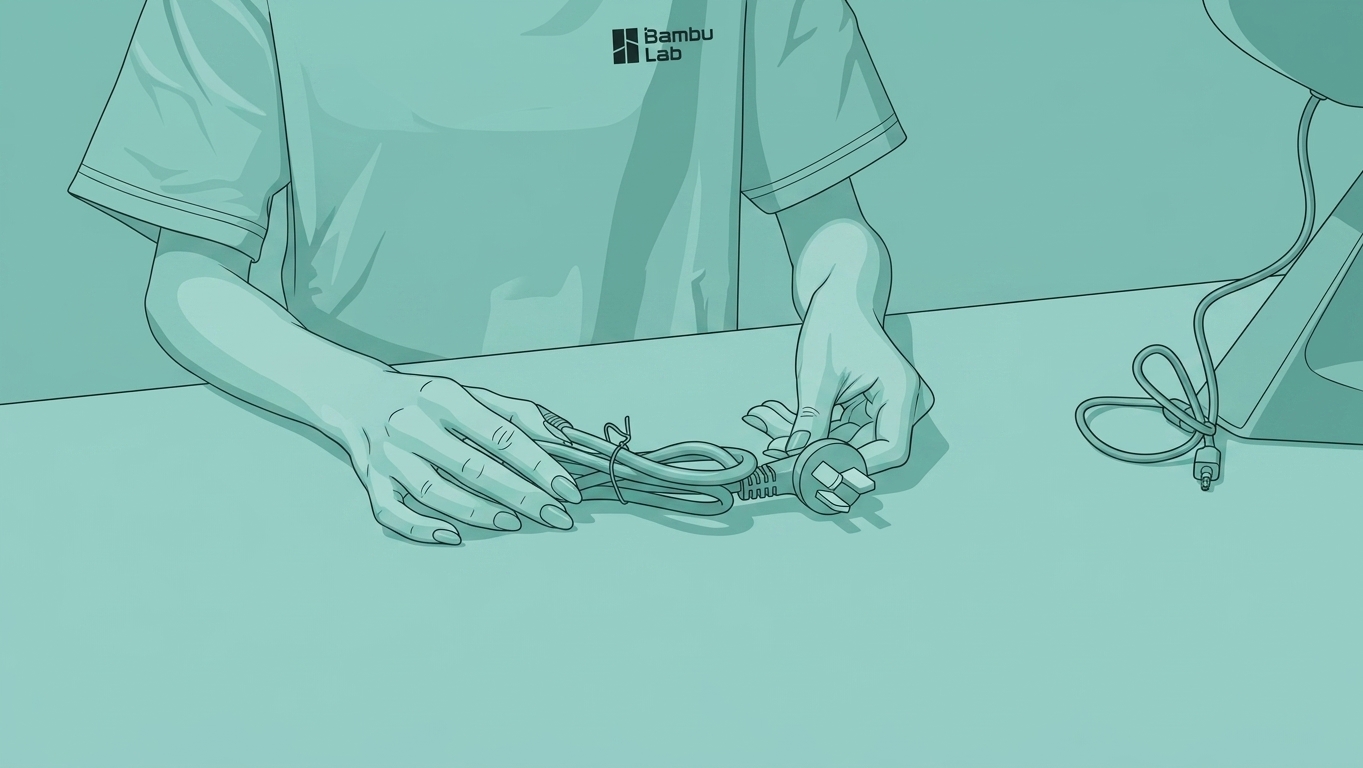

Шаг 3. Используйте черную стяжку, чтобы смотать 4-контактный провод и кабель питания.
image | image |
Снимите трубку PTFE

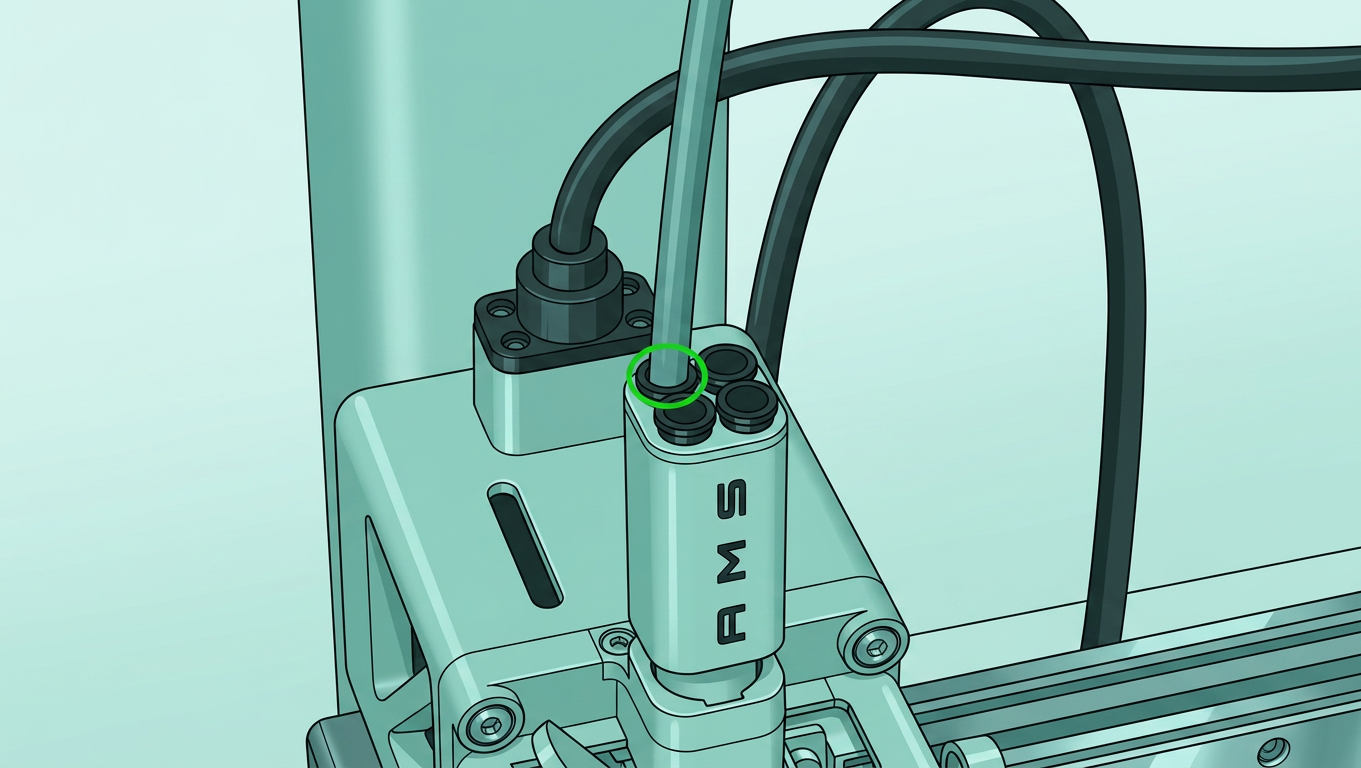

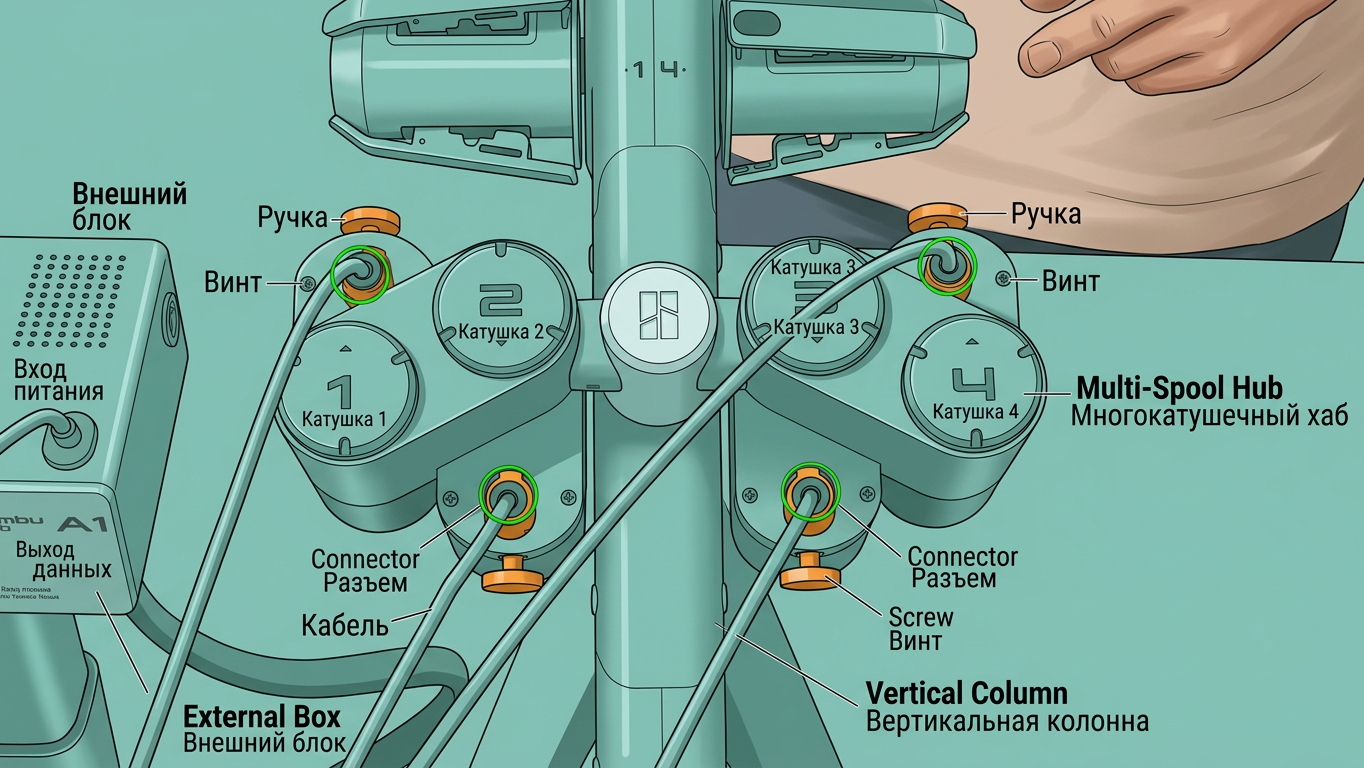

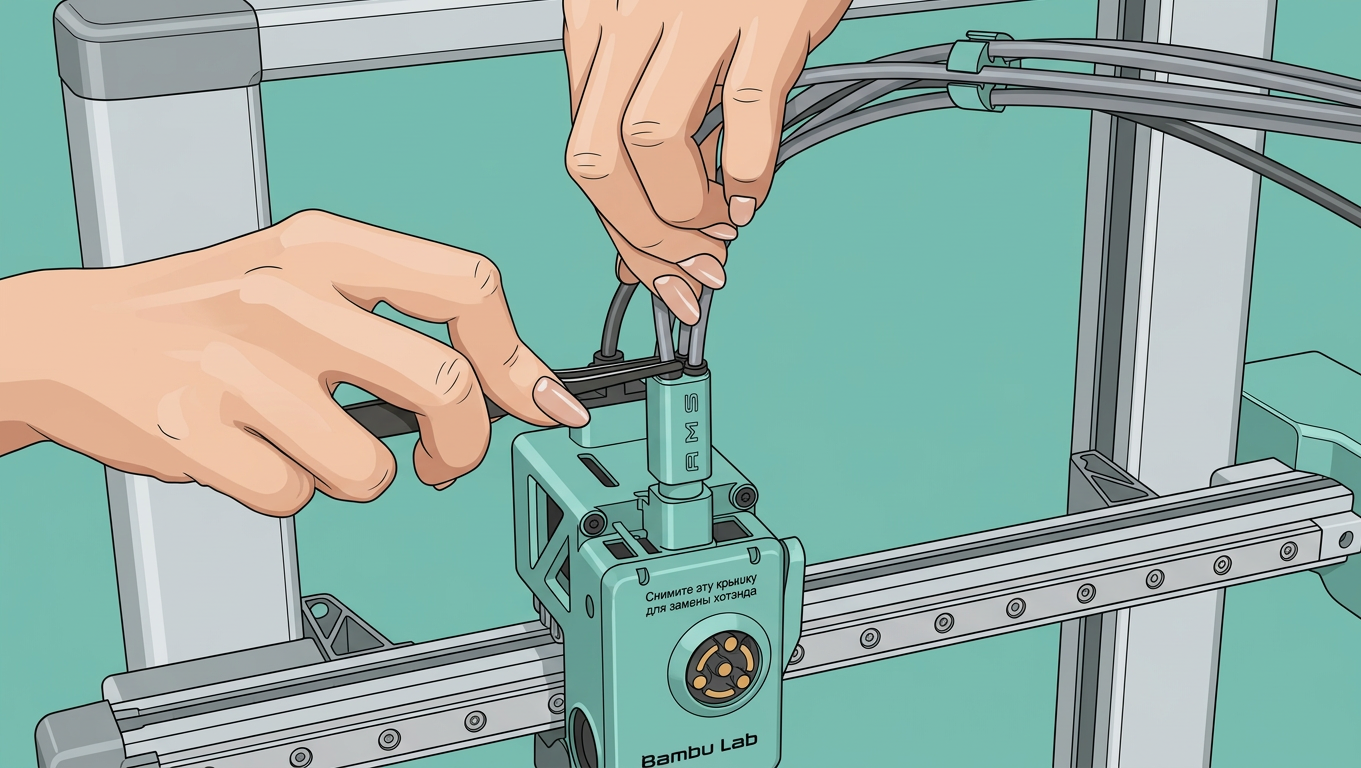

Шаг 1. Нажмите на интерфейс трубки PTFE печатающей головки, отмеченный зеленым на рисунке ниже (рекомендуется использовать пинцет), и вытащите четыре трубки PTFE.
image | image |

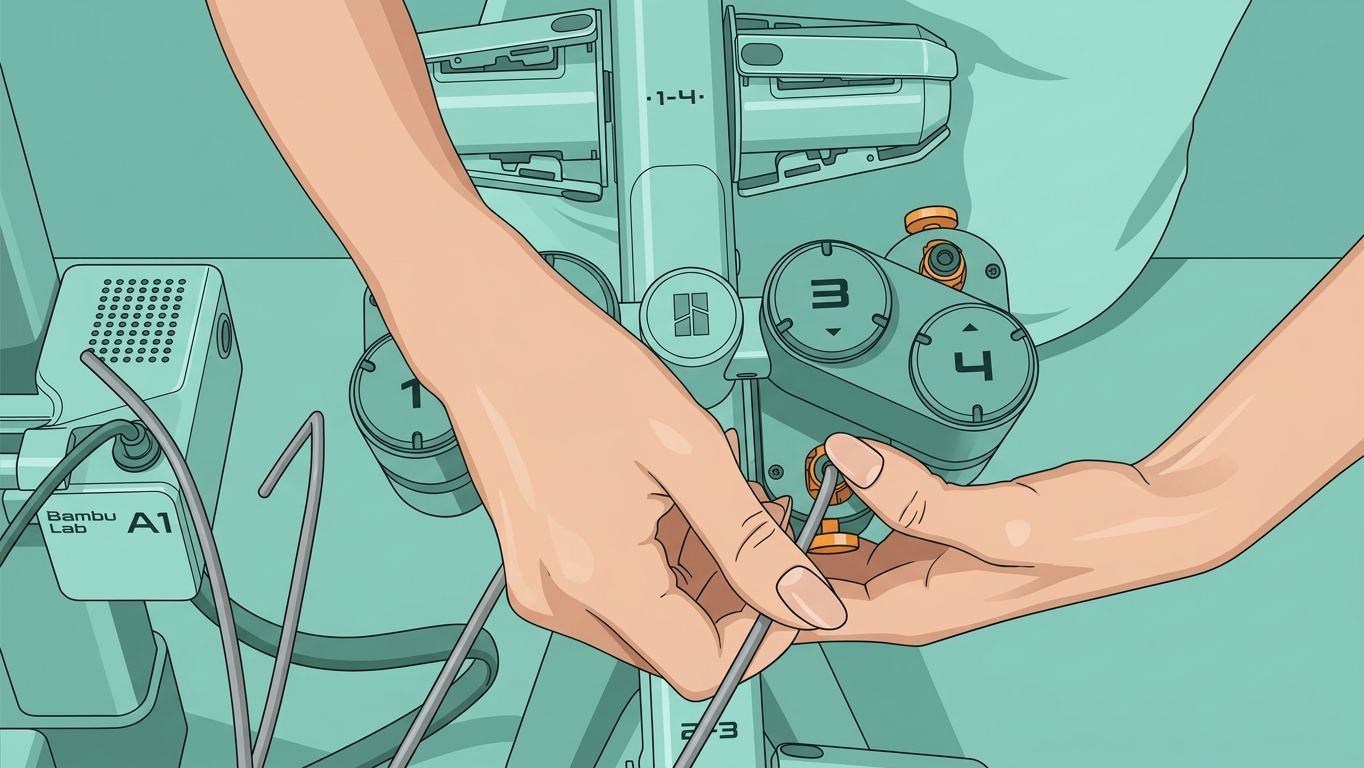

Шаг 2. Нажмите на интерфейс трубки PTFE на двух фидерах, чтобы снять трубку PTFE.
image | image |
Разборка AMS lite

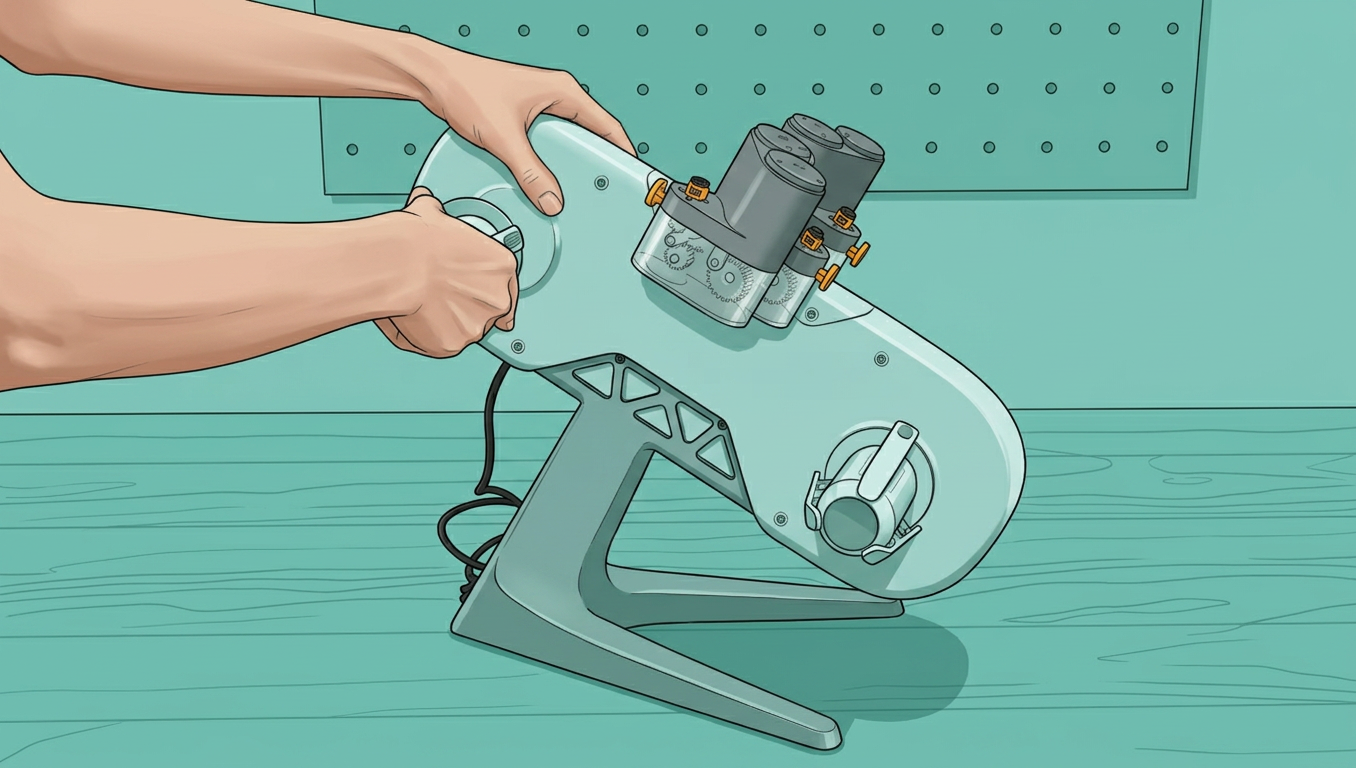

Шаг 1. Вытащите поворотную ось AMS lite.

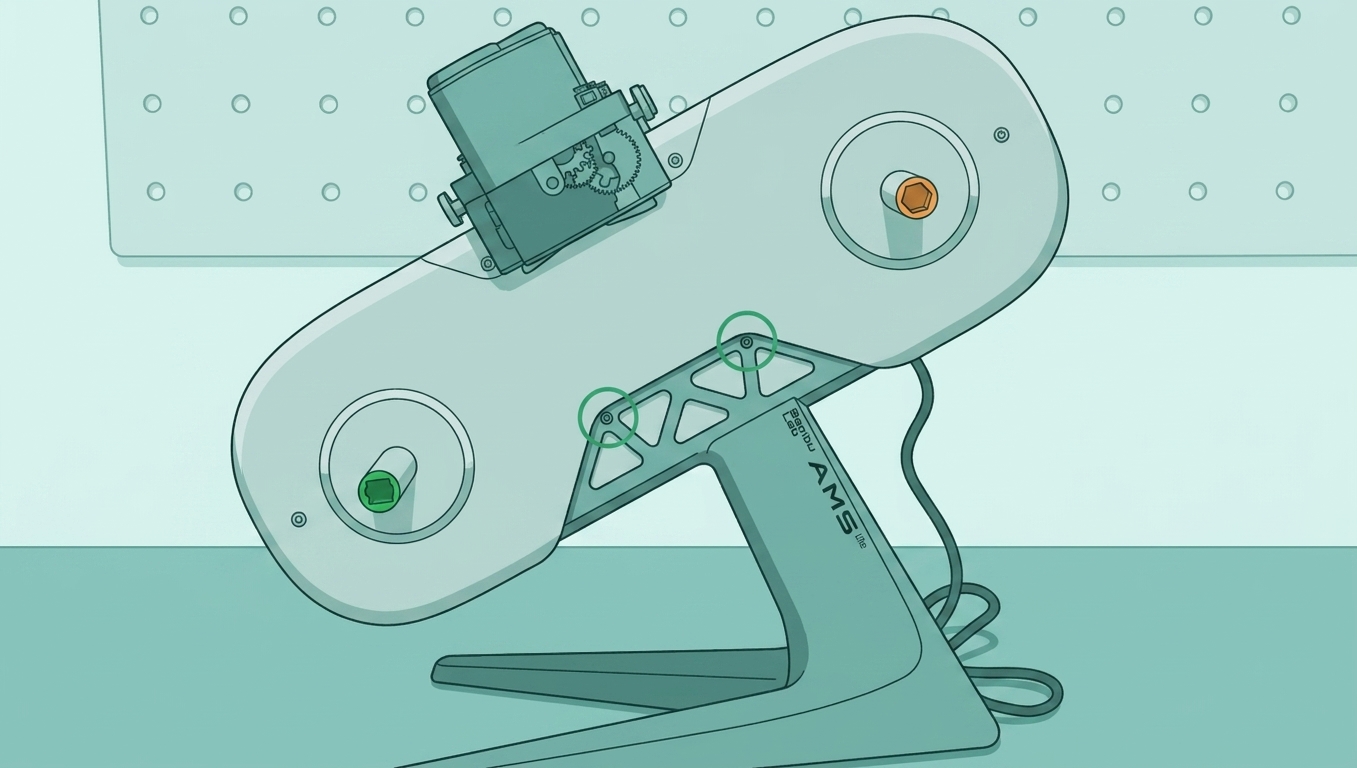

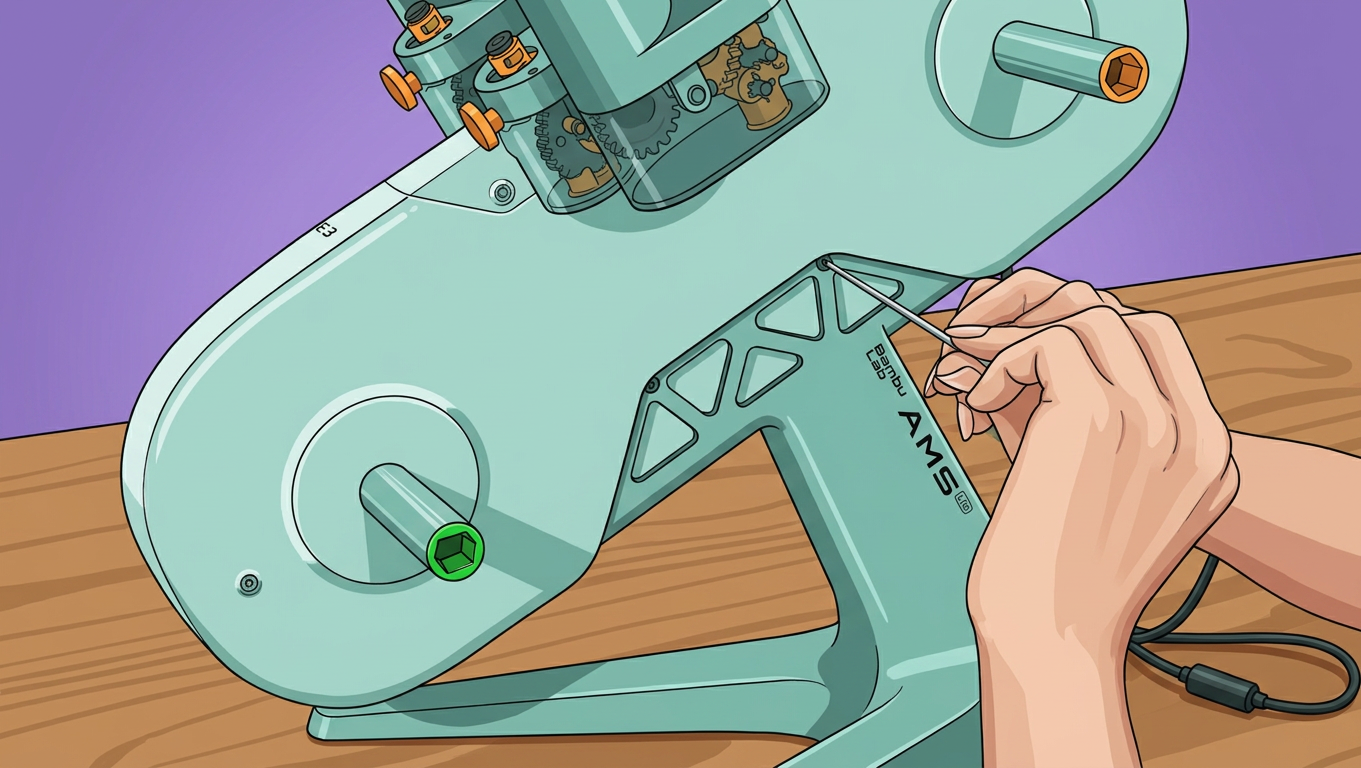

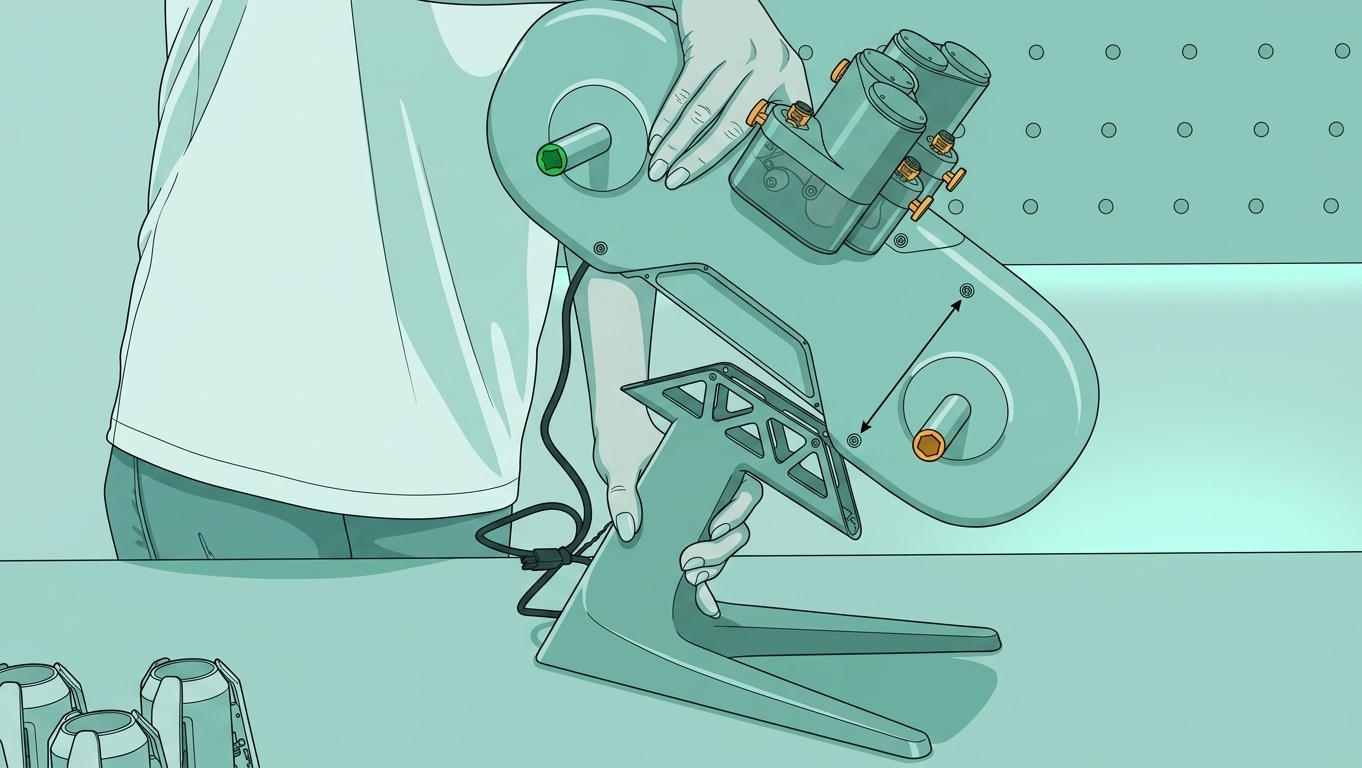

Шаг 2. Открутите четыре винта, соединяющих корпус AMS lite и подставку.
image | image |

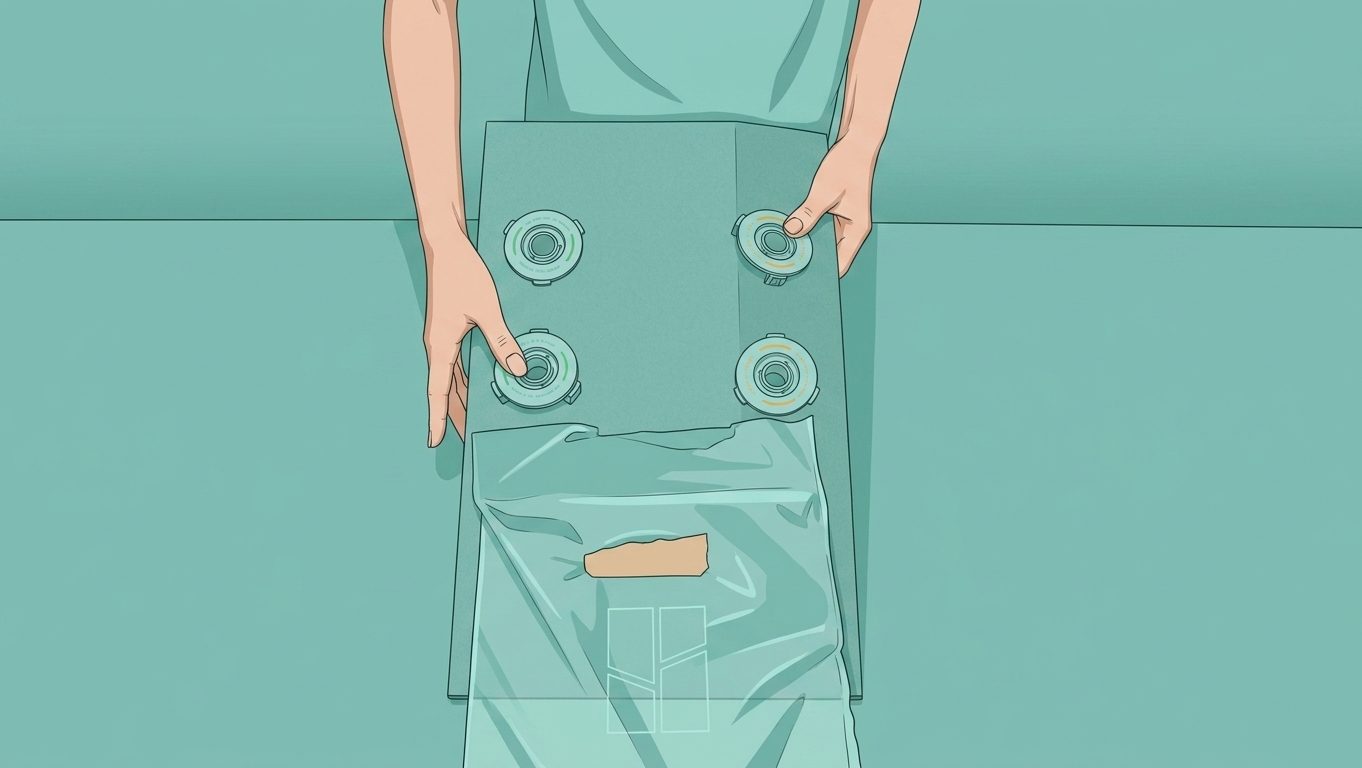

Шаг 3. Снимите корпус AMS lite и поместите корпус AMS и подставку обратно в пенокартон.
image | image | image |

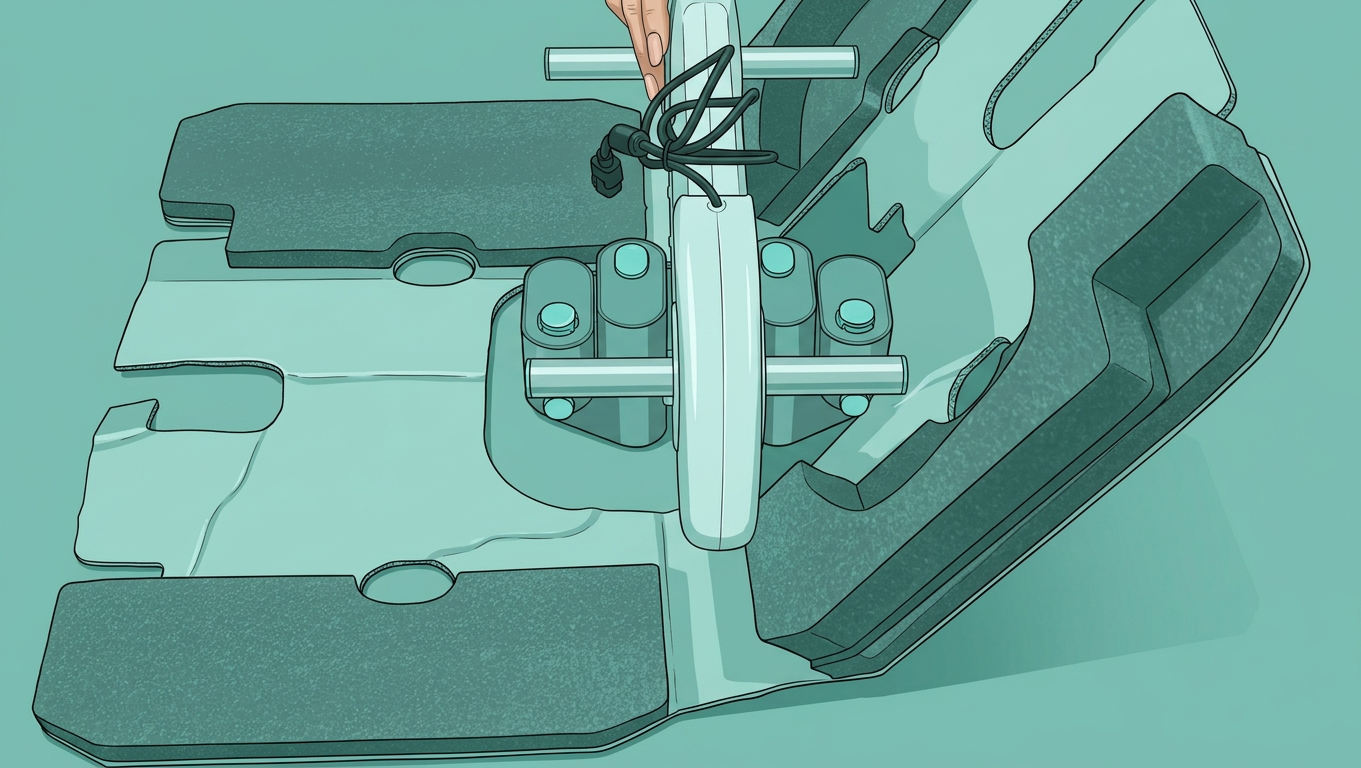

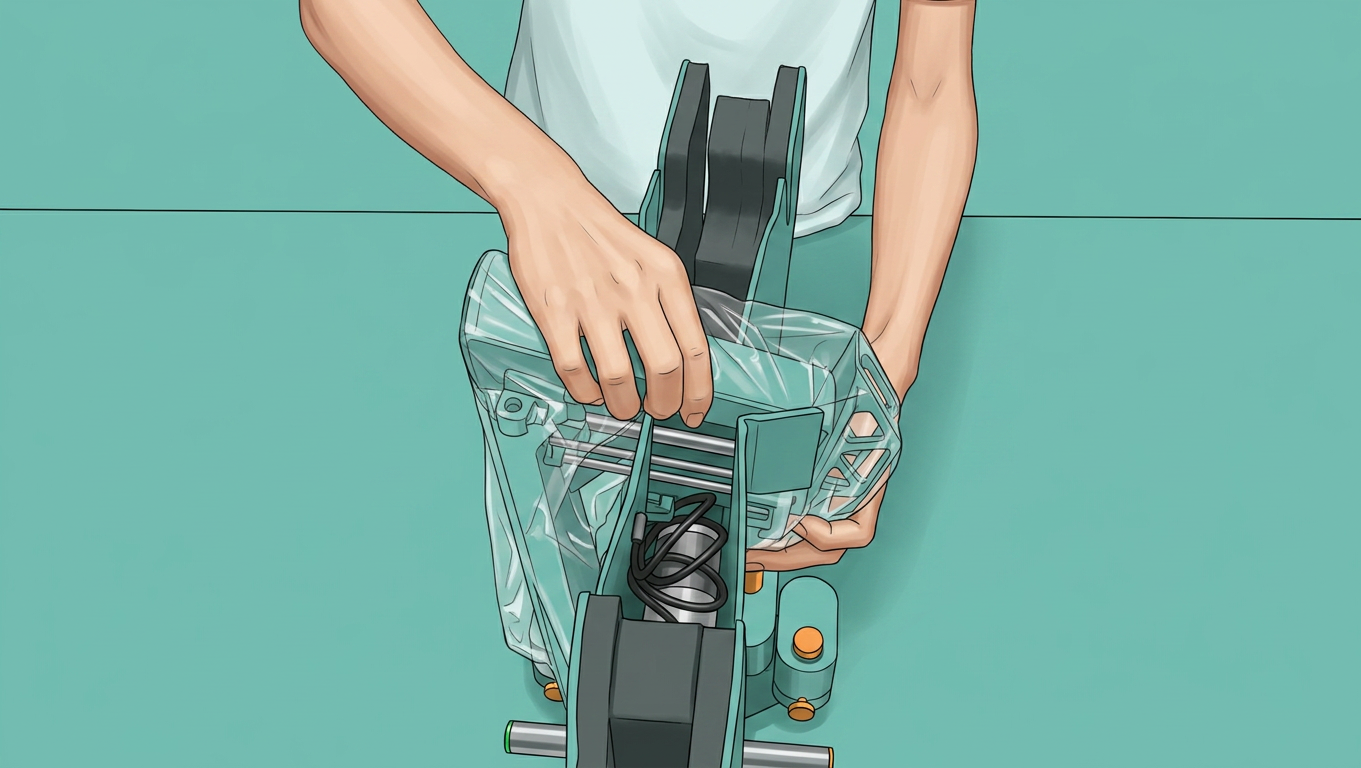

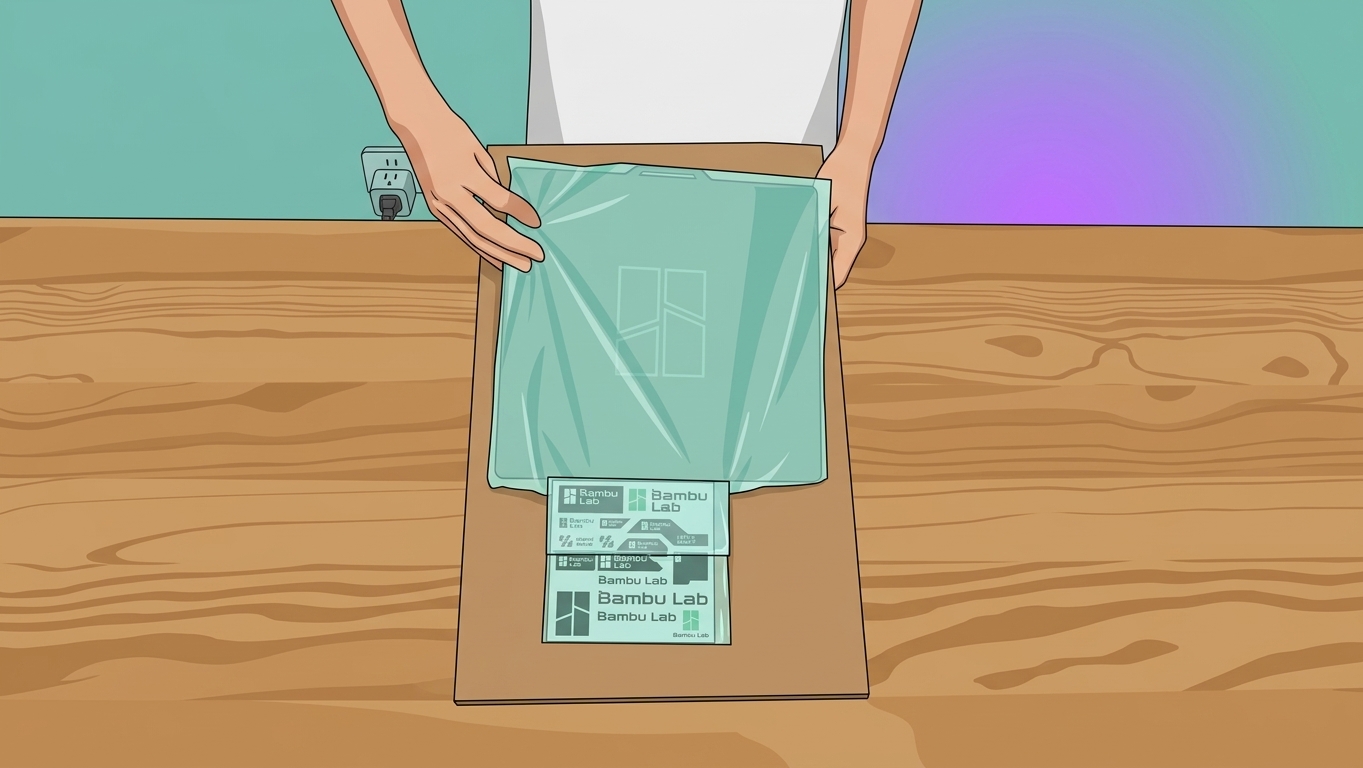

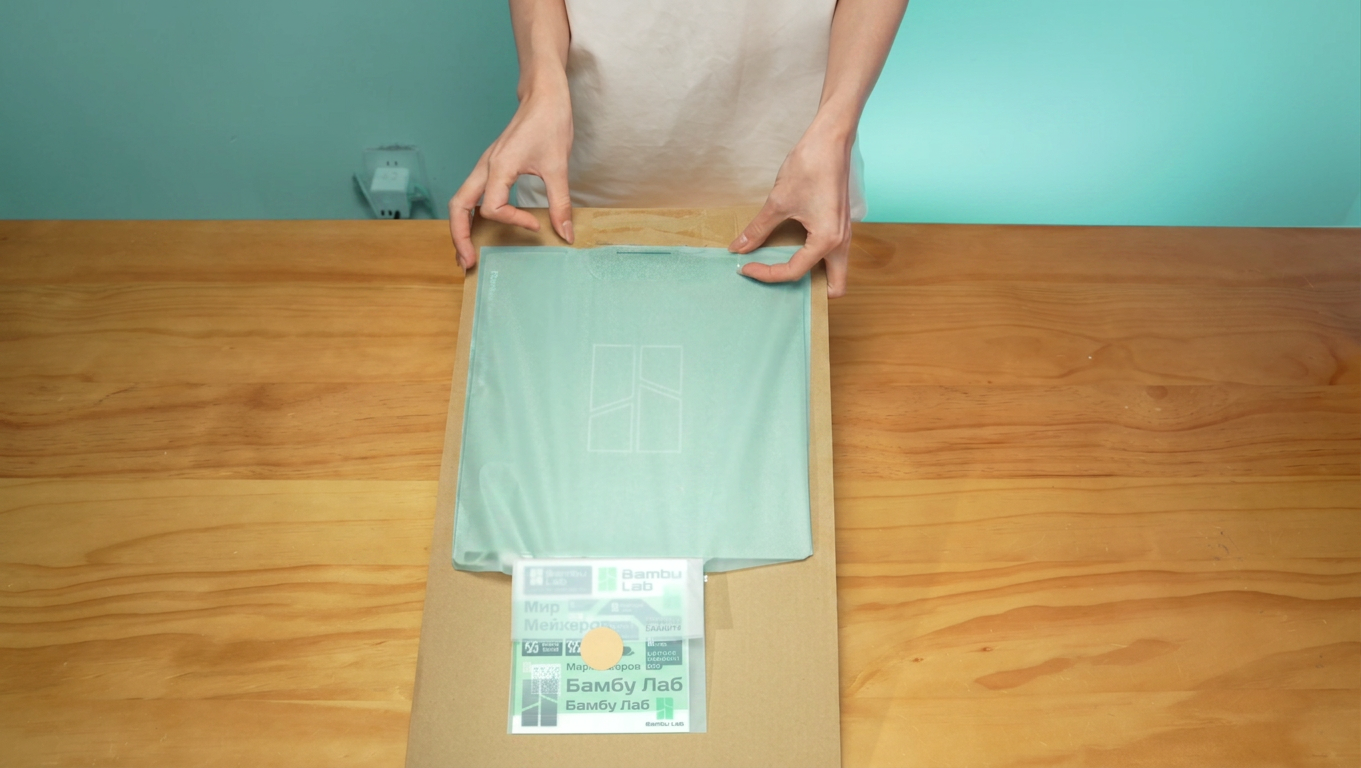

Шаг 4. Поместите поворотный держатель катушек AMS lite обратно в картон, накройте печатной пластиной и закрепите скотчем.
image | image | image |

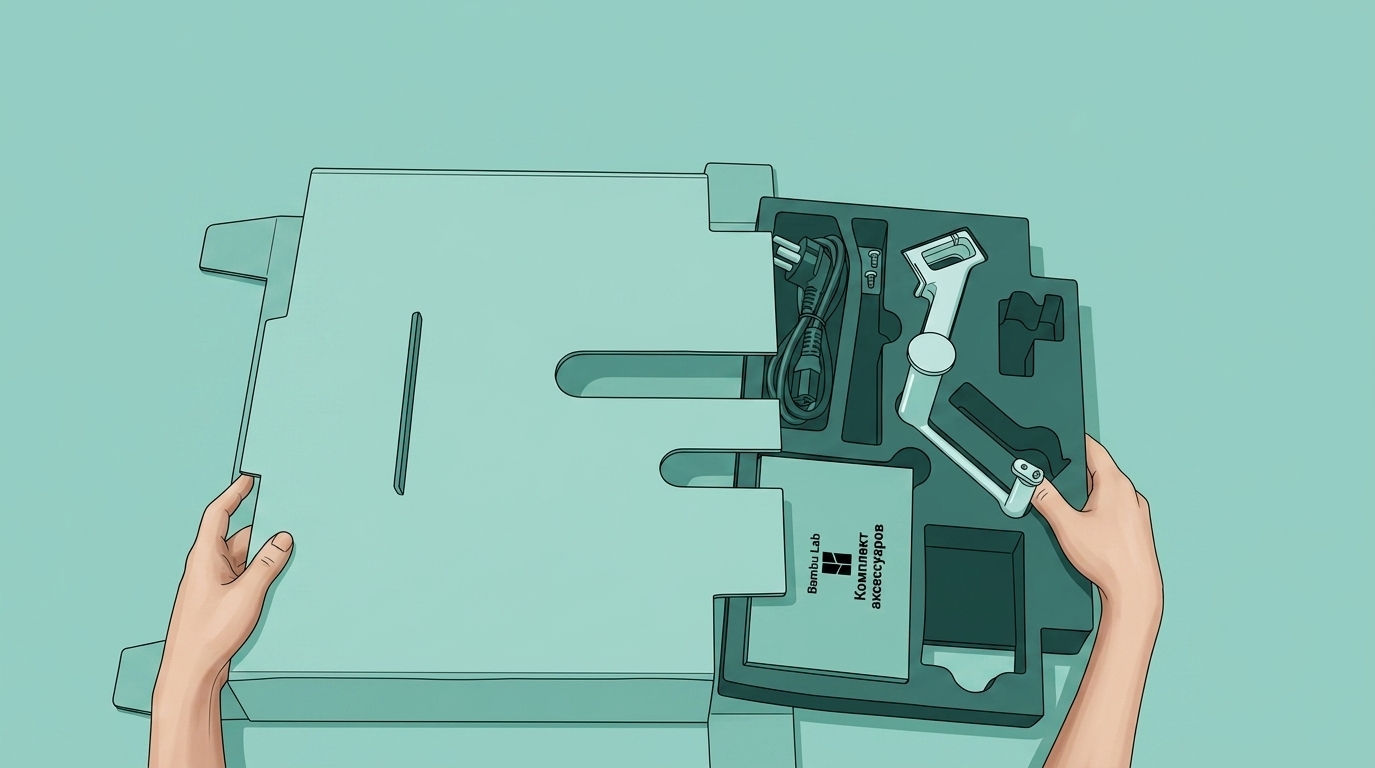

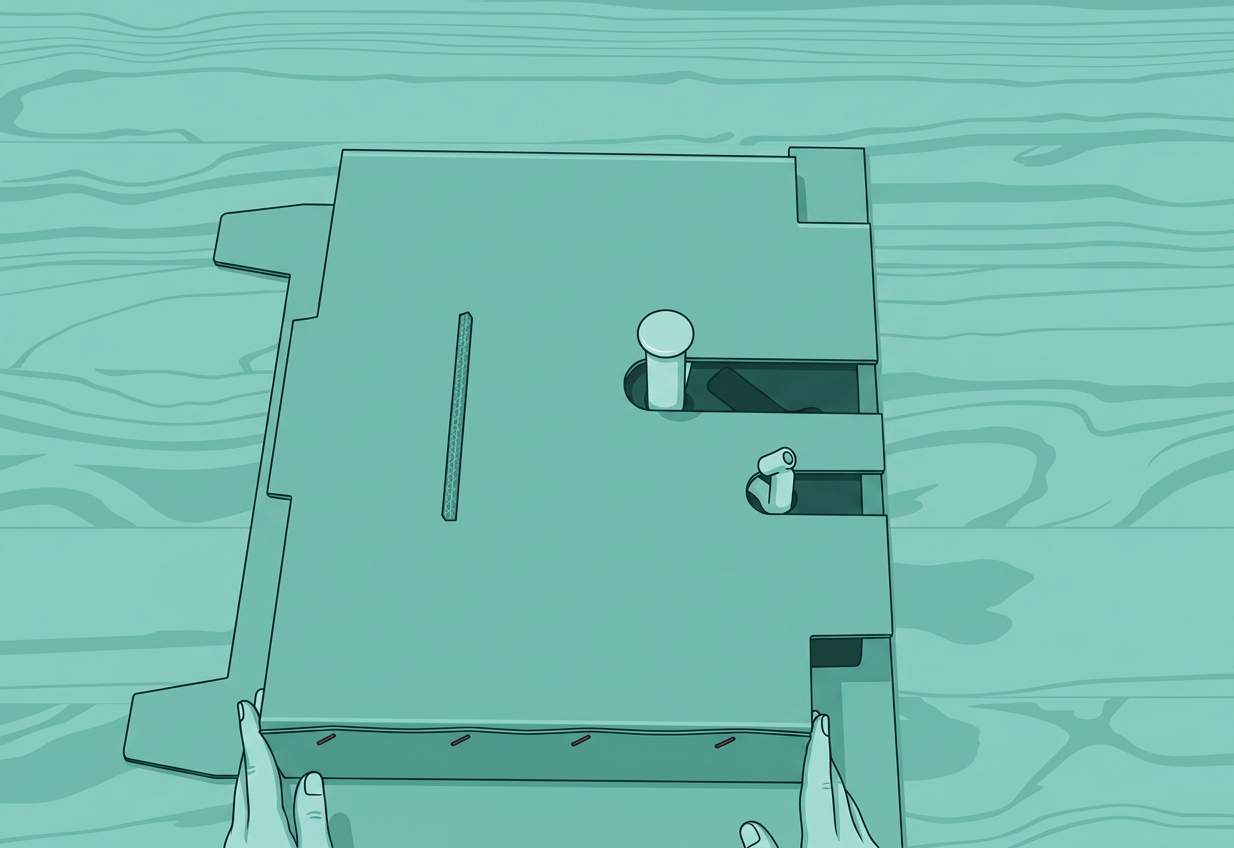

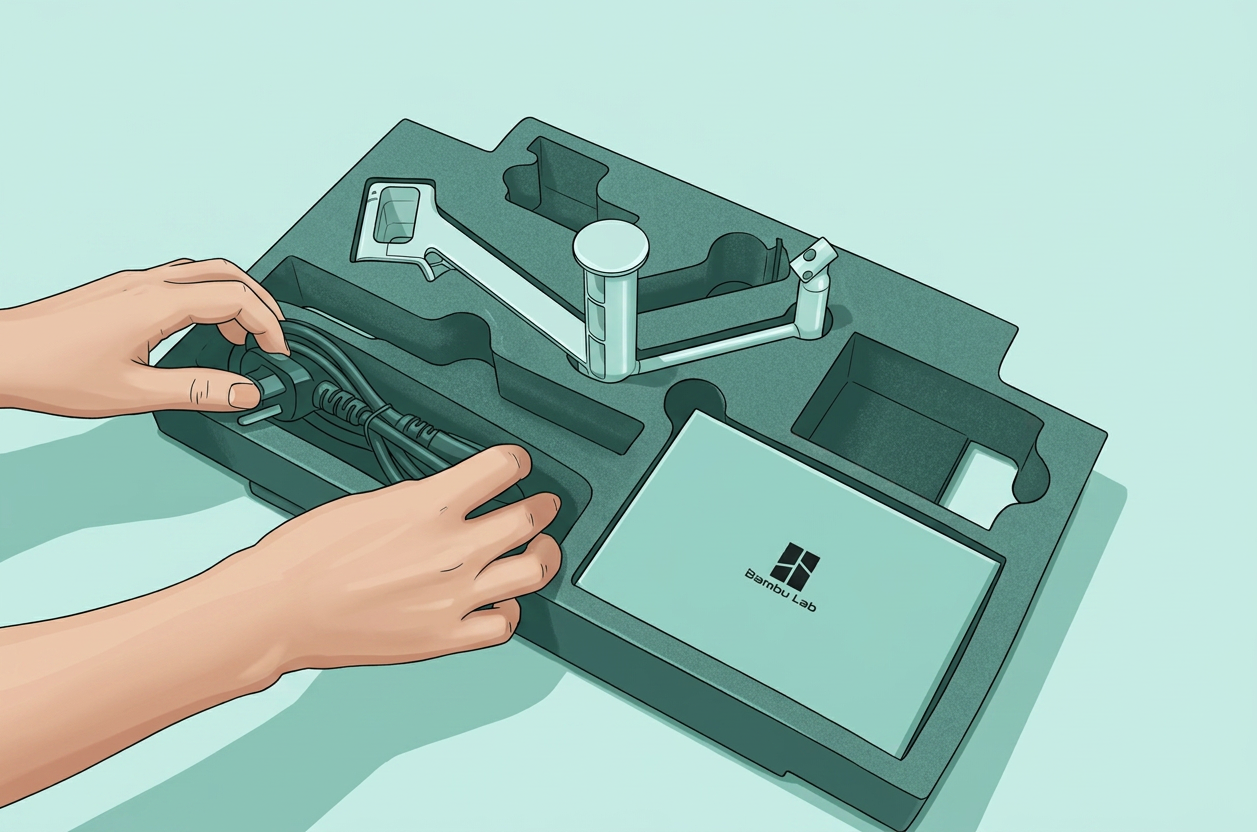

Шаг 5. Замените аксессуары.
image | image | image |
Зафиксируйте ось Z, печатающую головку и ось X

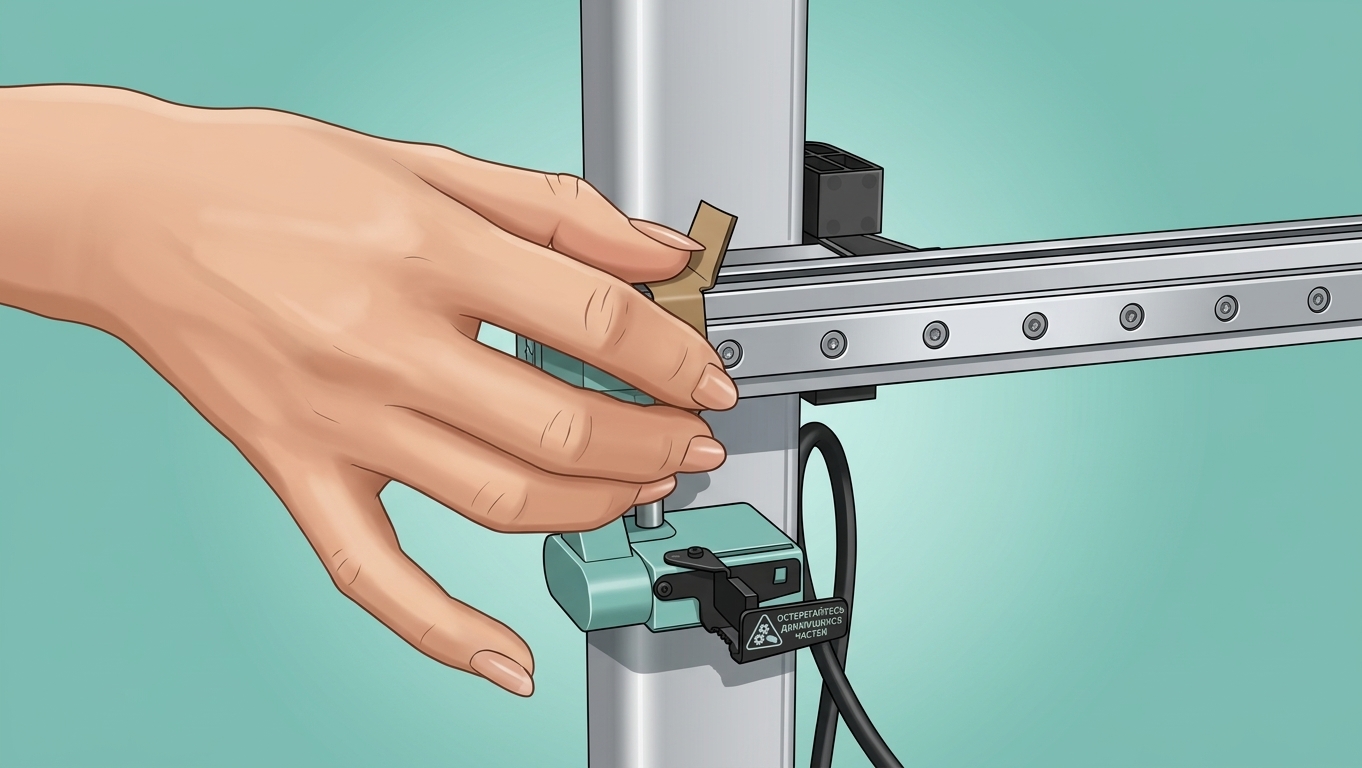

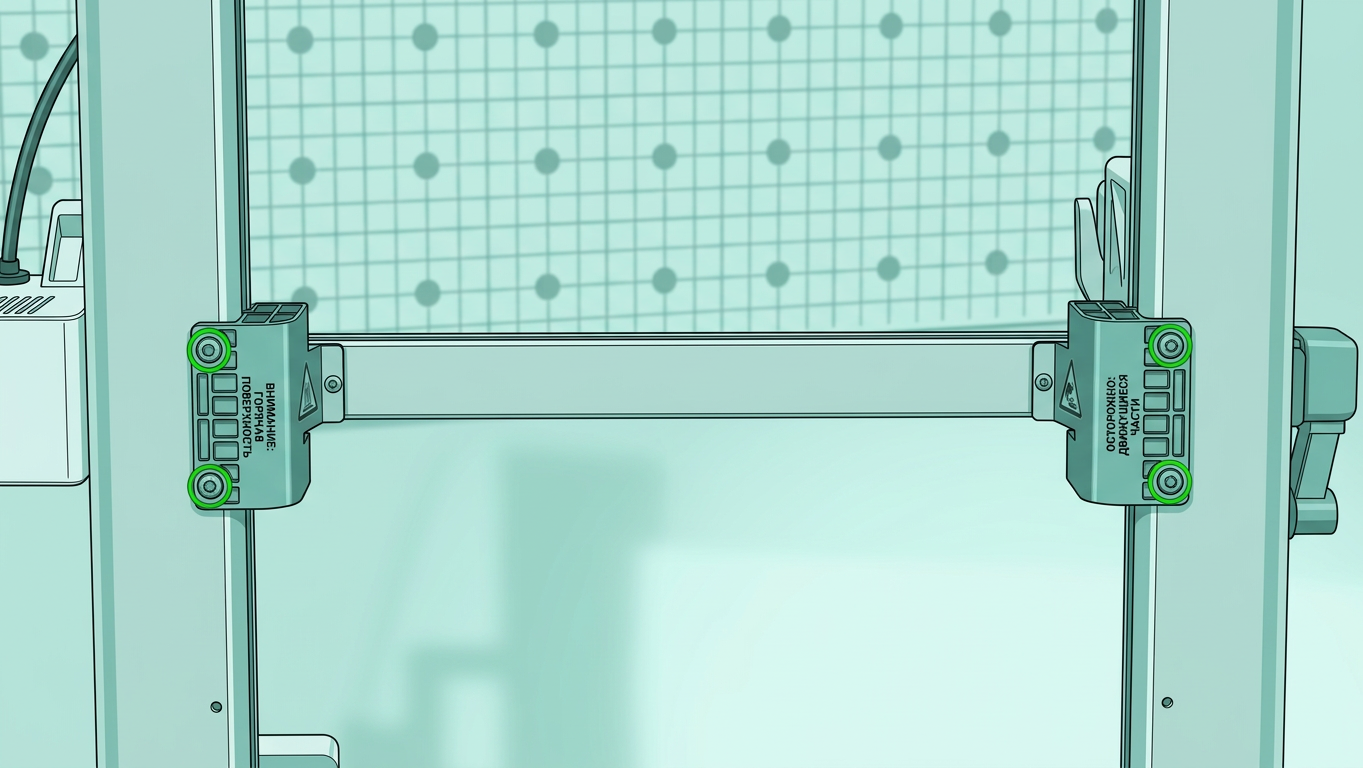

Шаг 1. Установите ограничитель оси Z и затяните четыре винта. Положение ограничителя оси Z должно быть точным.
image | image |
Примечание: В ранних версиях устройства на раме принтера нет отверстий, поэтому для фиксации оси X при упаковке можно использовать кабельные стяжки.

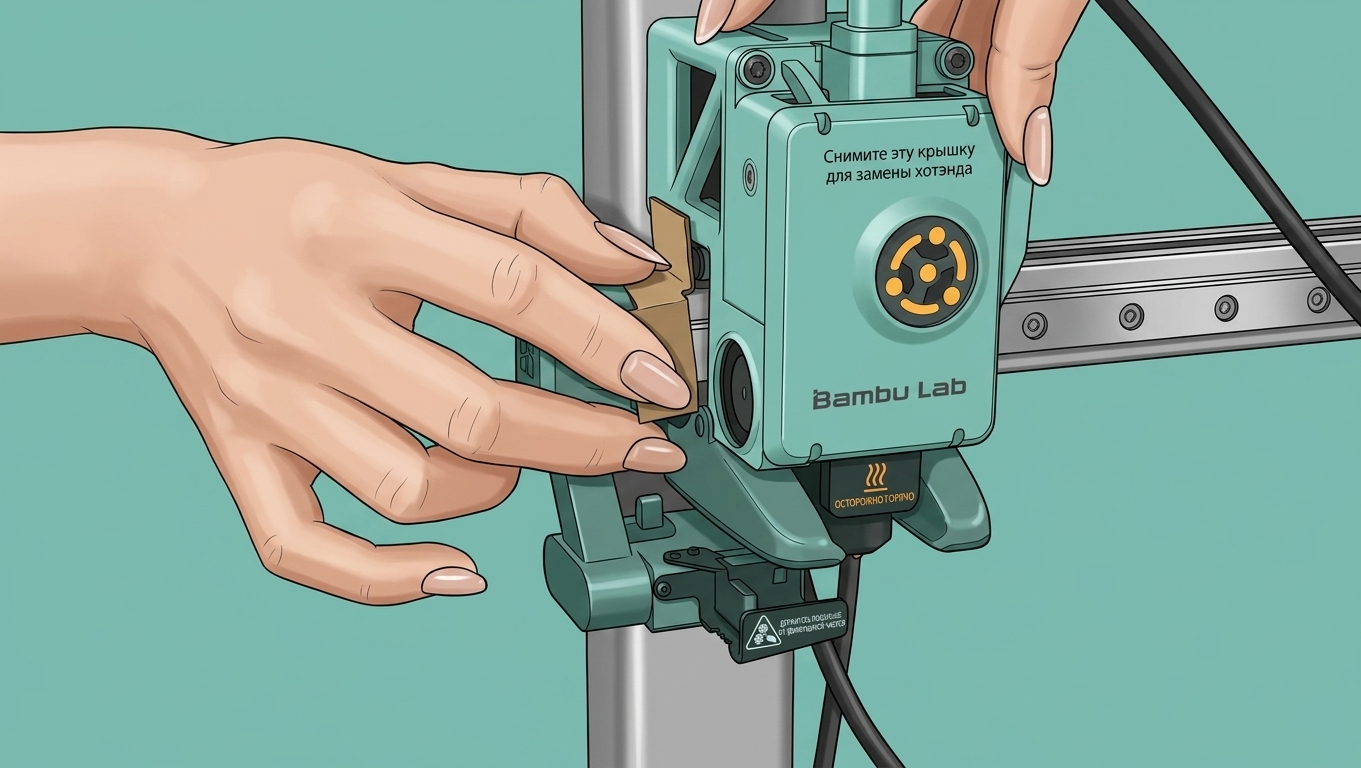

Шаг 2. Используйте картон, чтобы подпереть печатающую головку, переместите ее в крайнее левое положение и зафиксируйте кабельной стяжкой.
image | image | image |

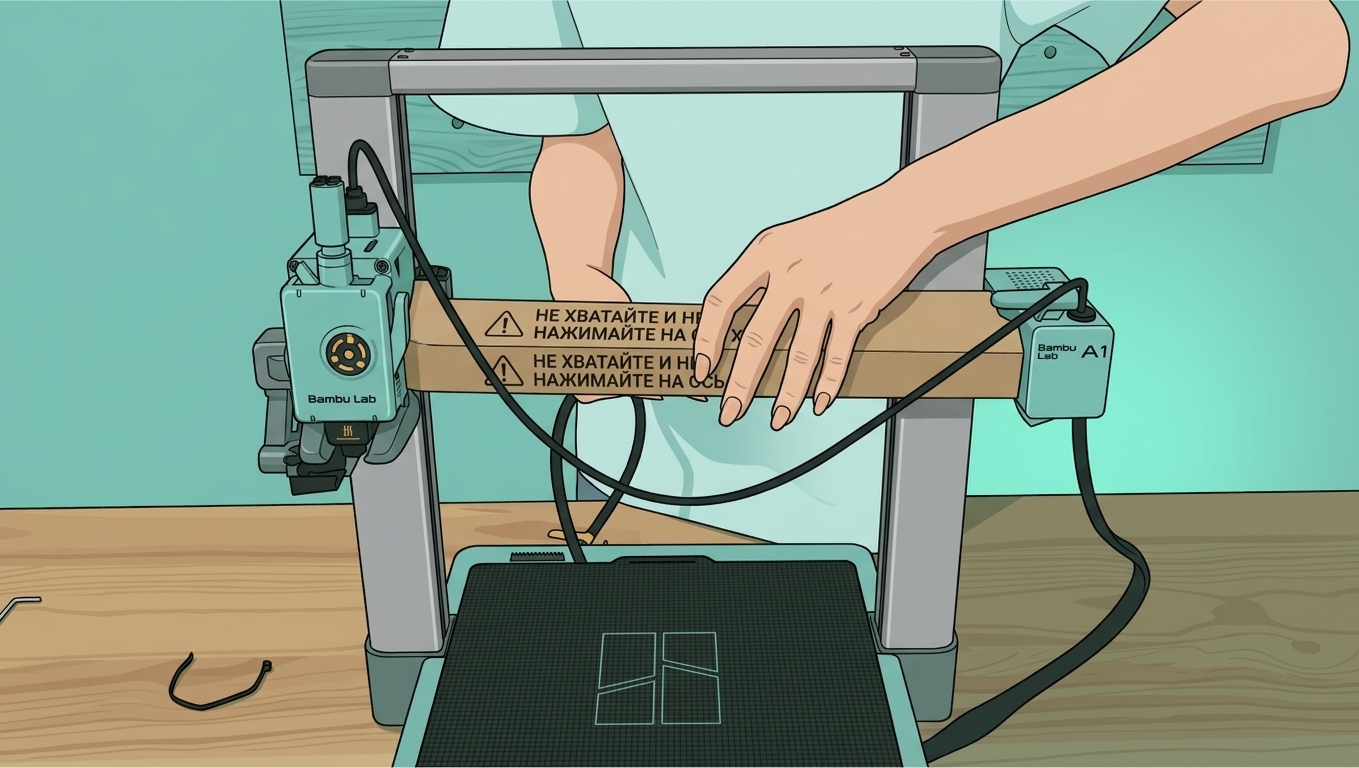

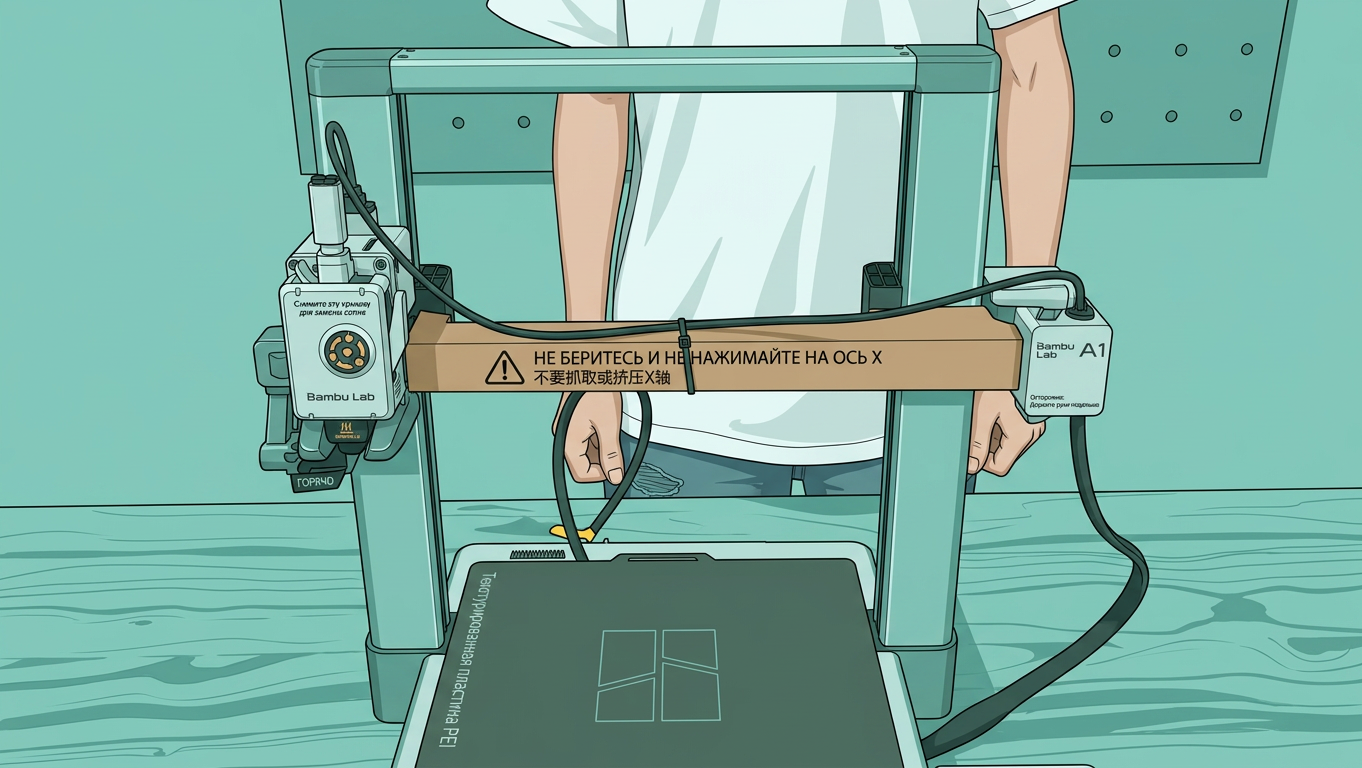

Шаг 3. Замените картон оси X и закрепите картон и кабели кабельными стяжками.
image | image |
Снимите печатную пластину и зафиксируйте нагревательный стол

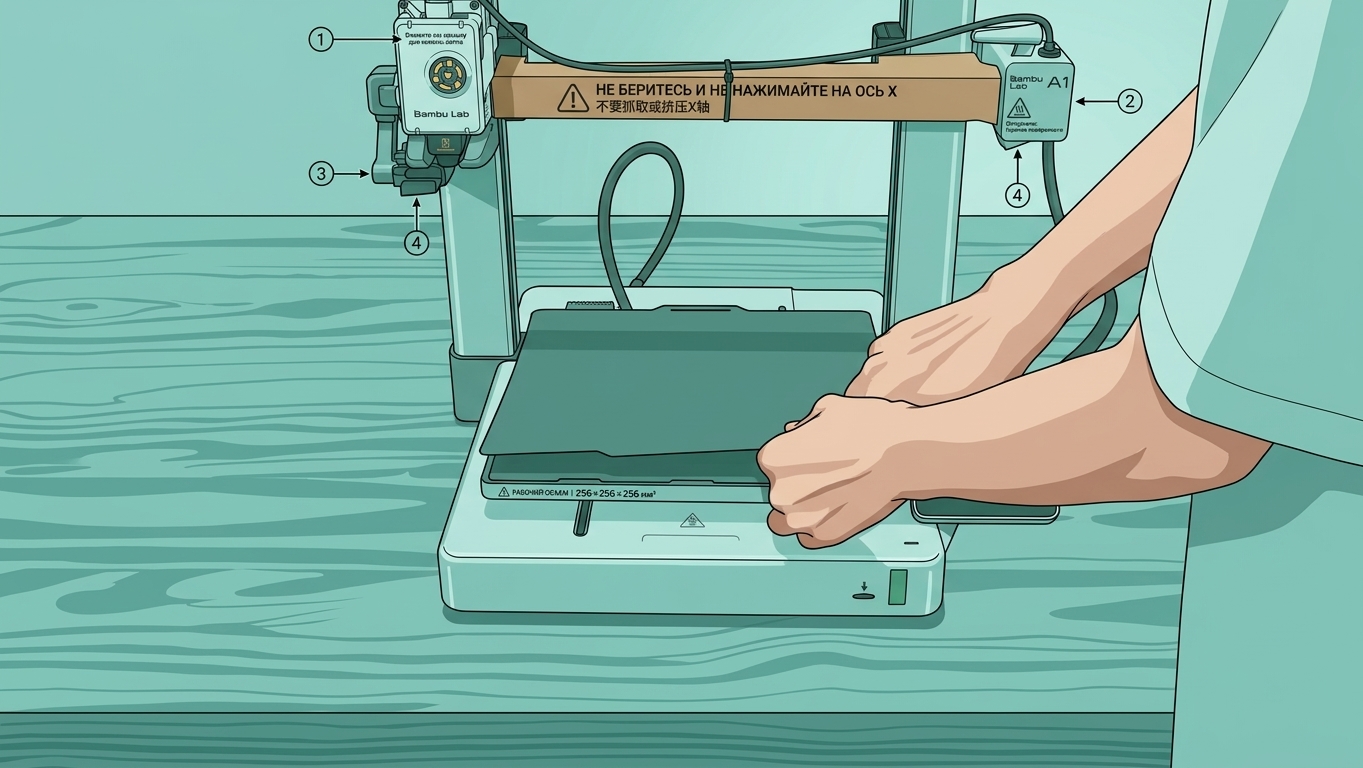

Шаг 1. Снимите печатную пластину.

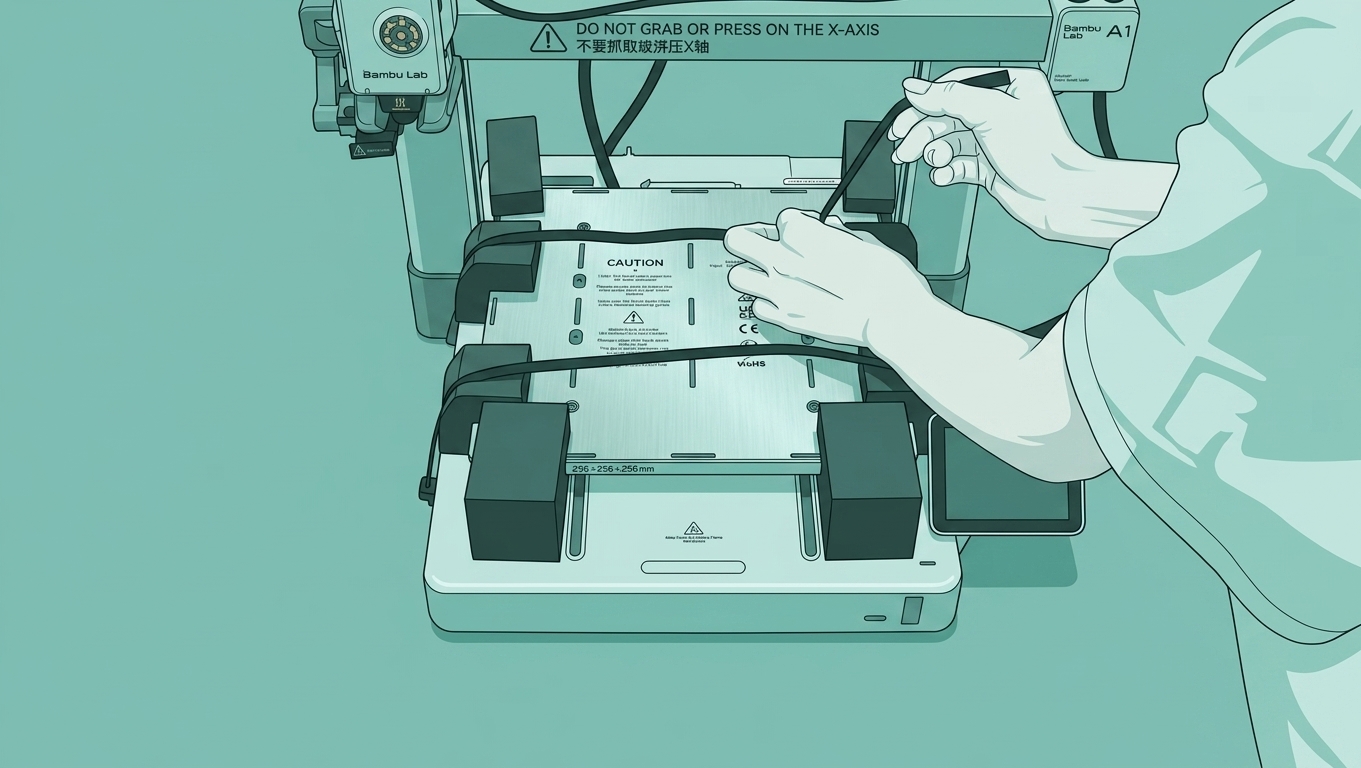

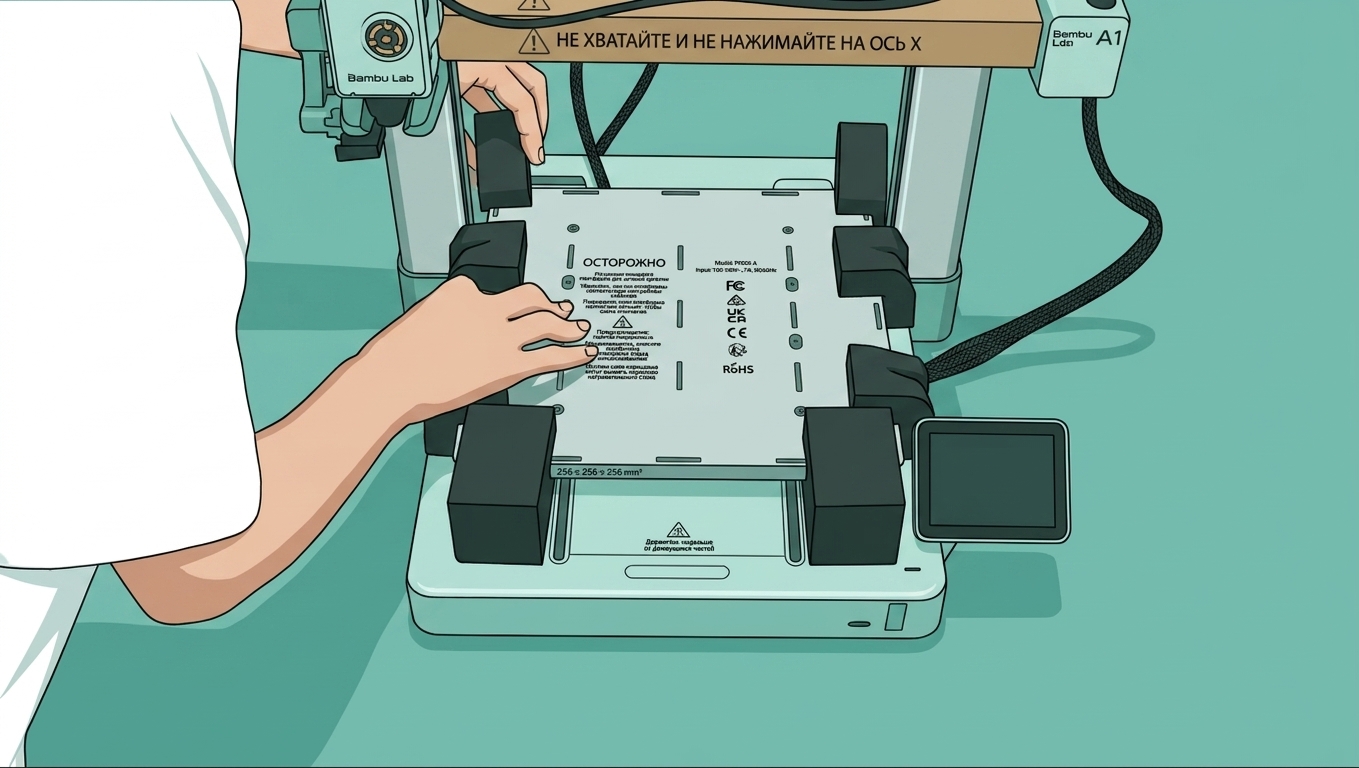

Шаг 2. Разместите защитный пенопласт нагревательного стола и закрепите его кабельными стяжками.
image | image |
Упаковка

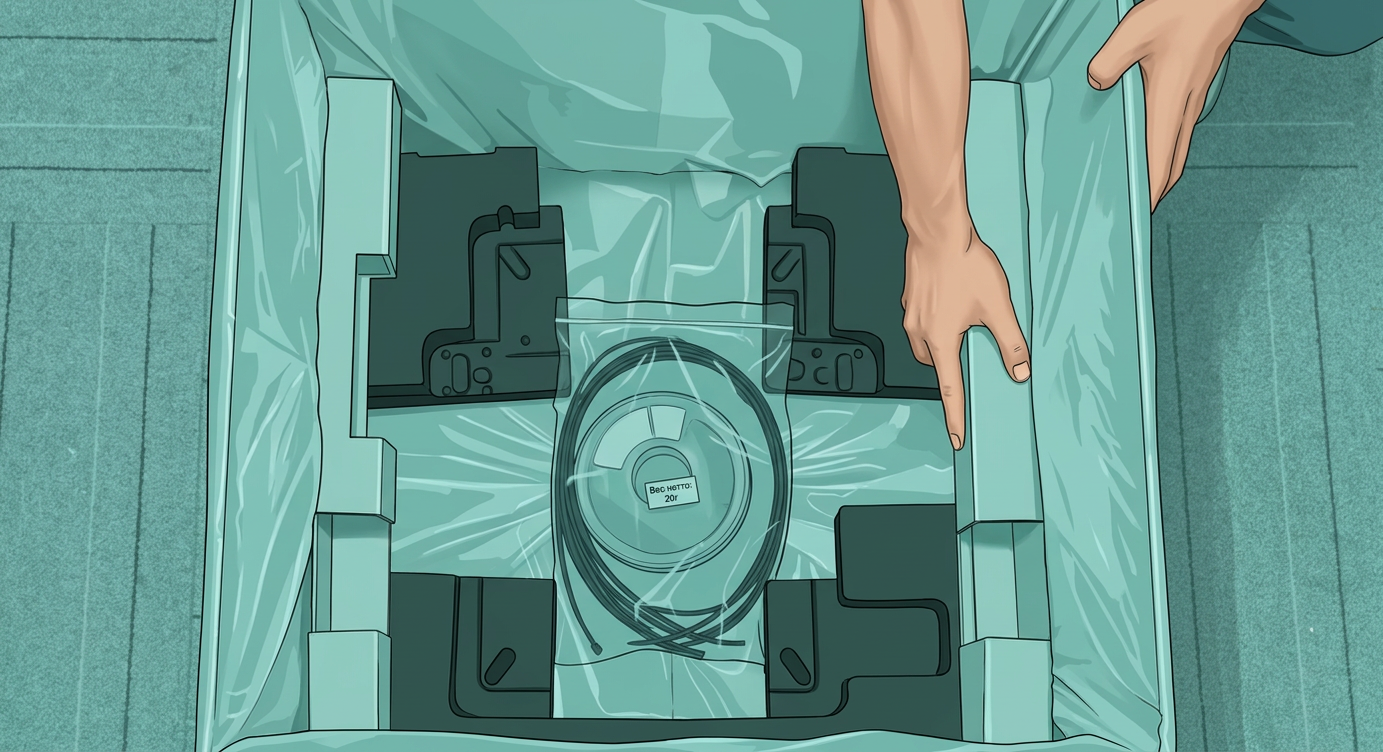

Шаг 1. Подготовьте картонную коробку, поместите пенопласт и картон с обеих сторон обратно в порядке (трубку PTFE и филамент также можно разместить на дне).

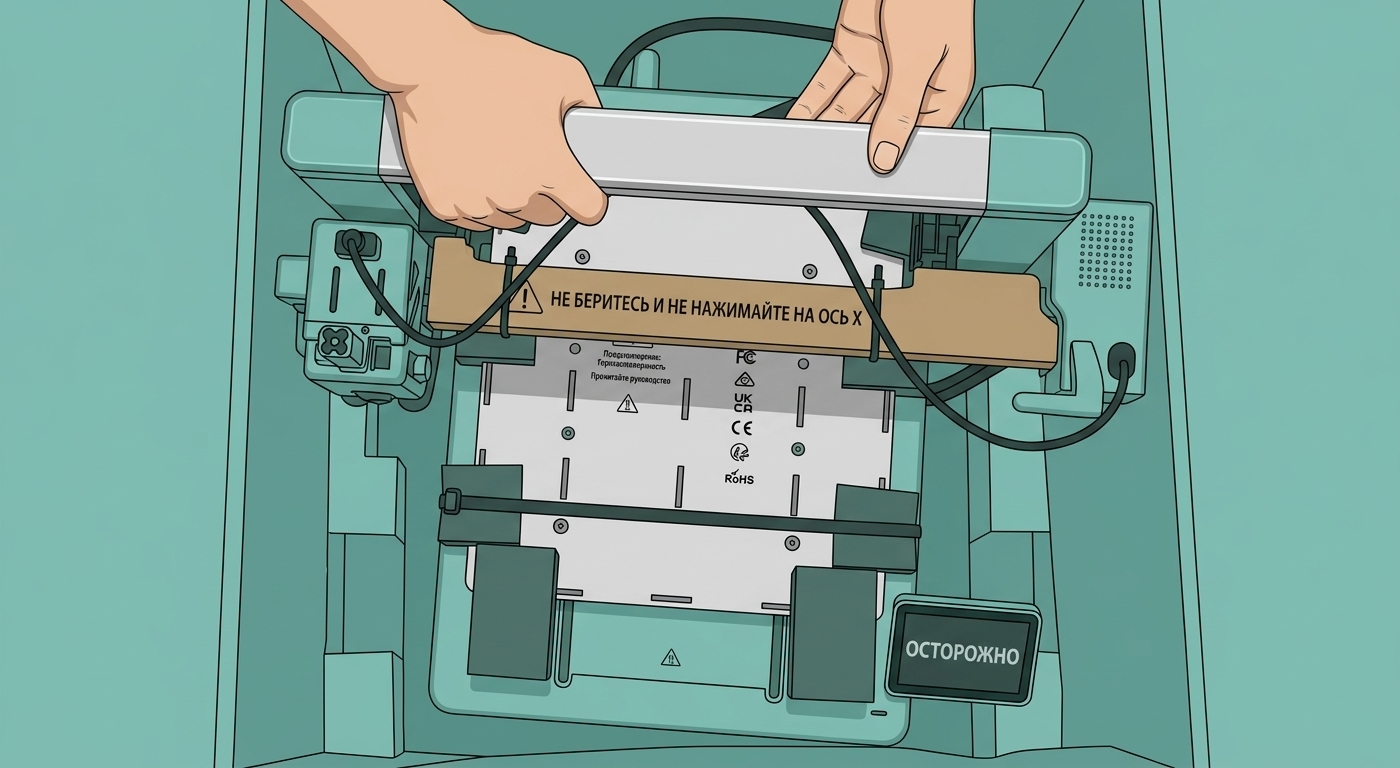

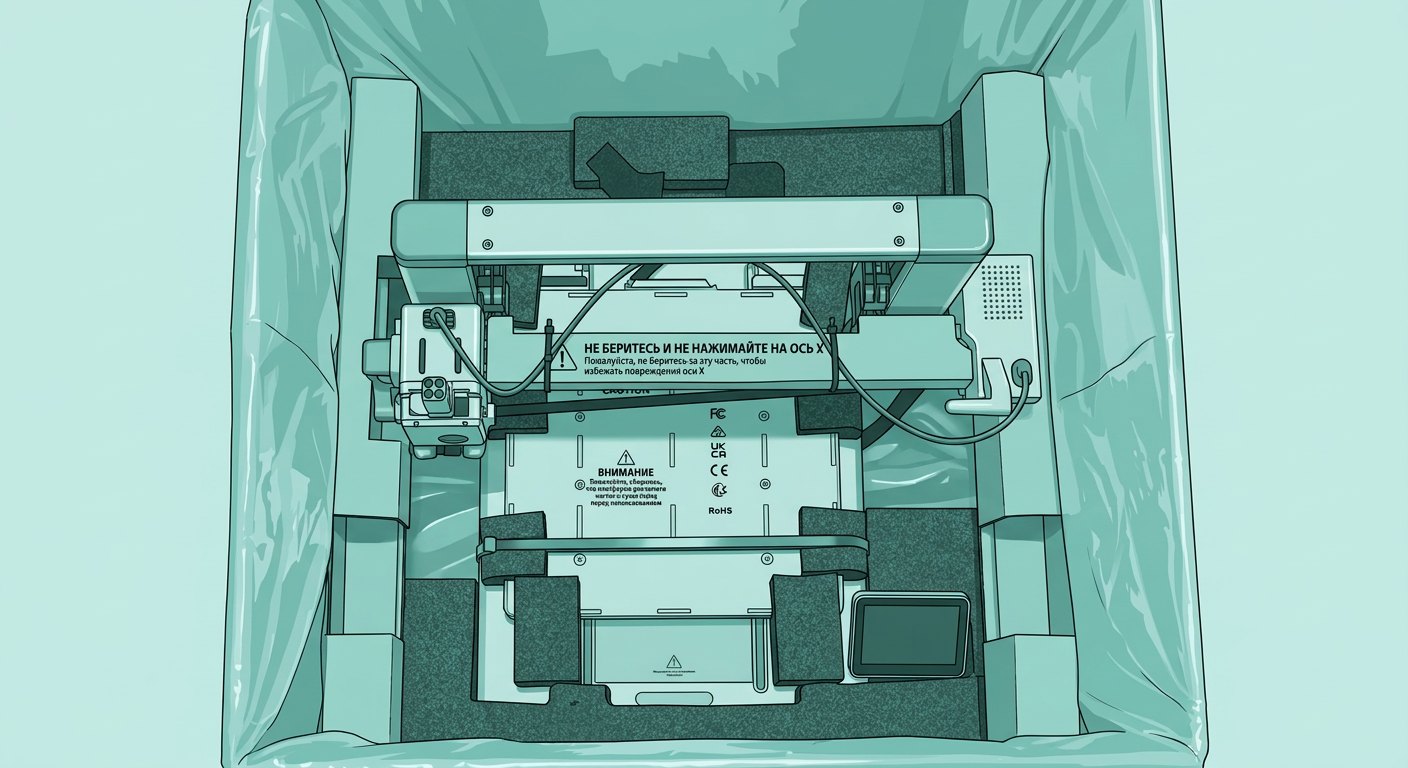

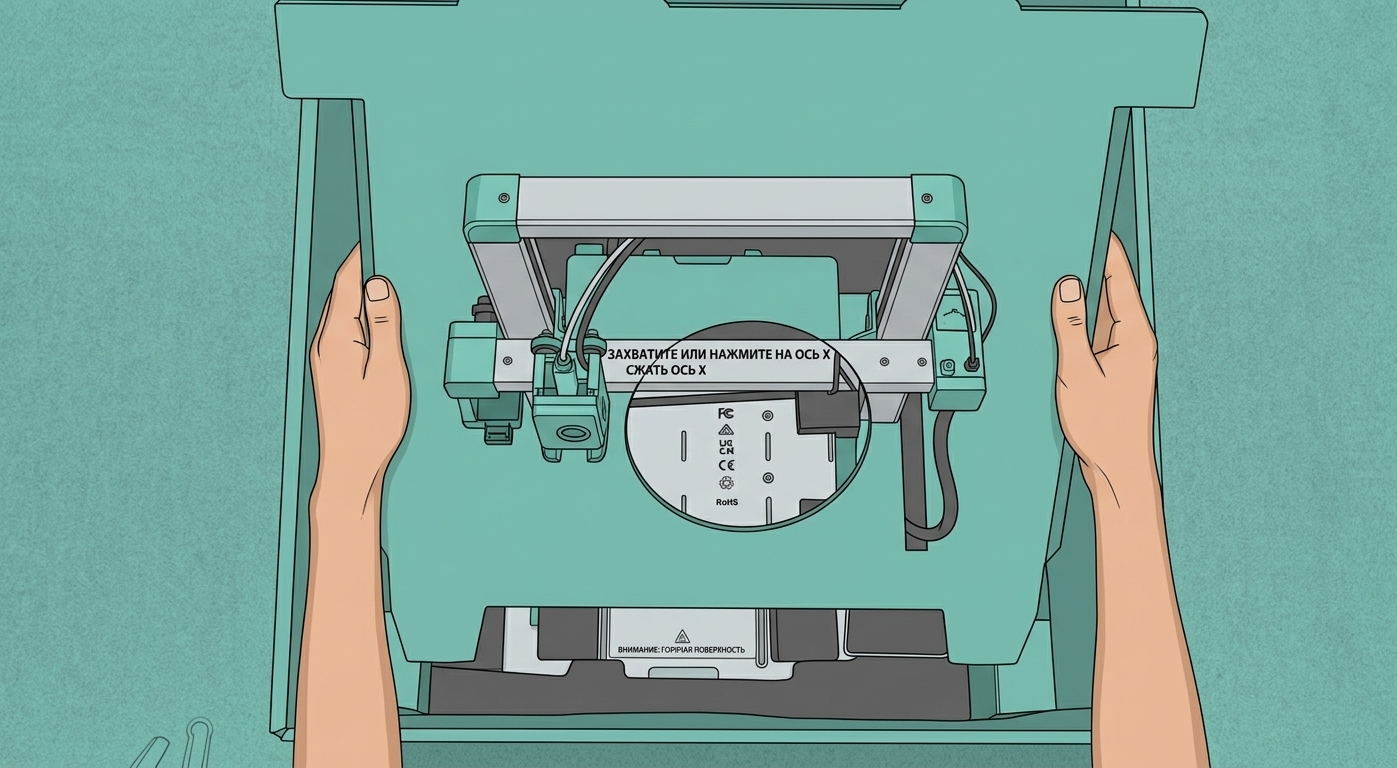

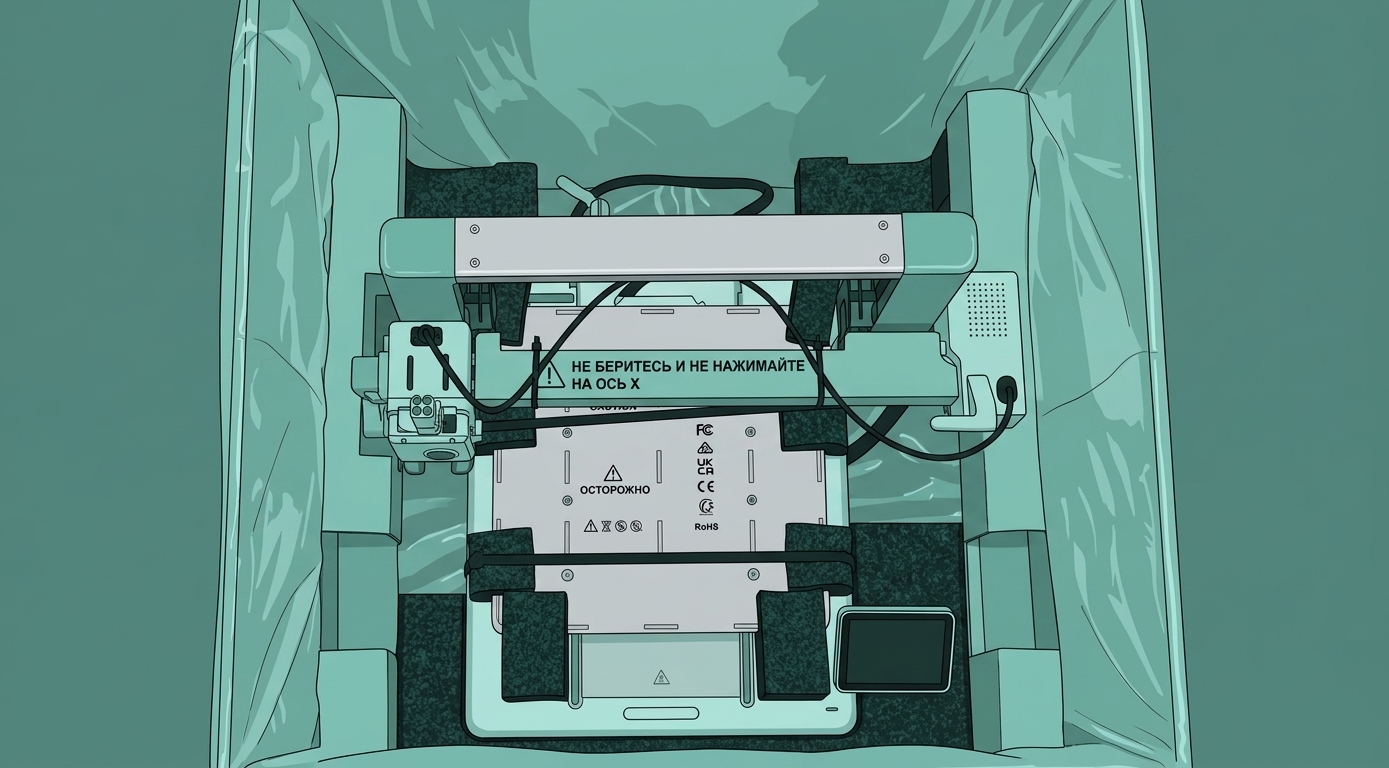

Шаг 2. Поместите принтер (необходимо совместить с выемками в пенопласте для фиксации и защиты принтера).
image | image |

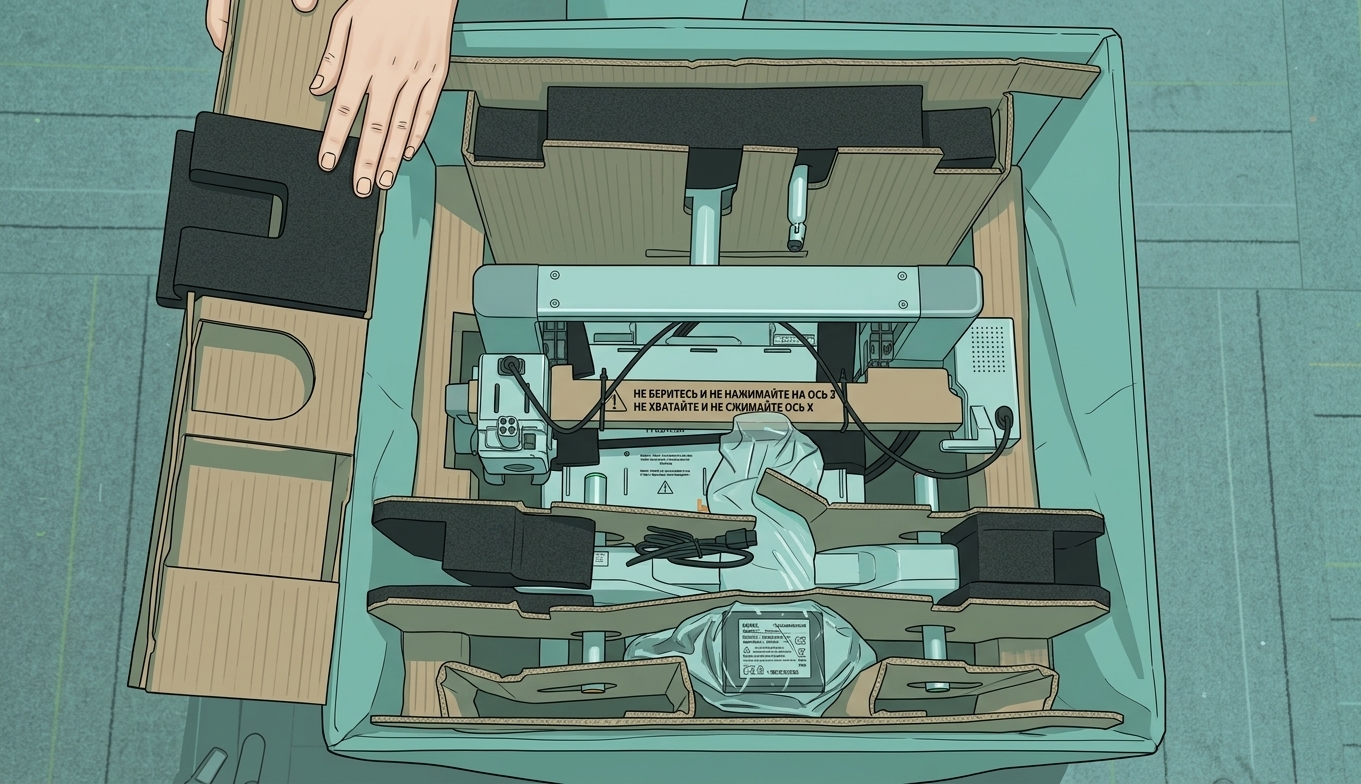

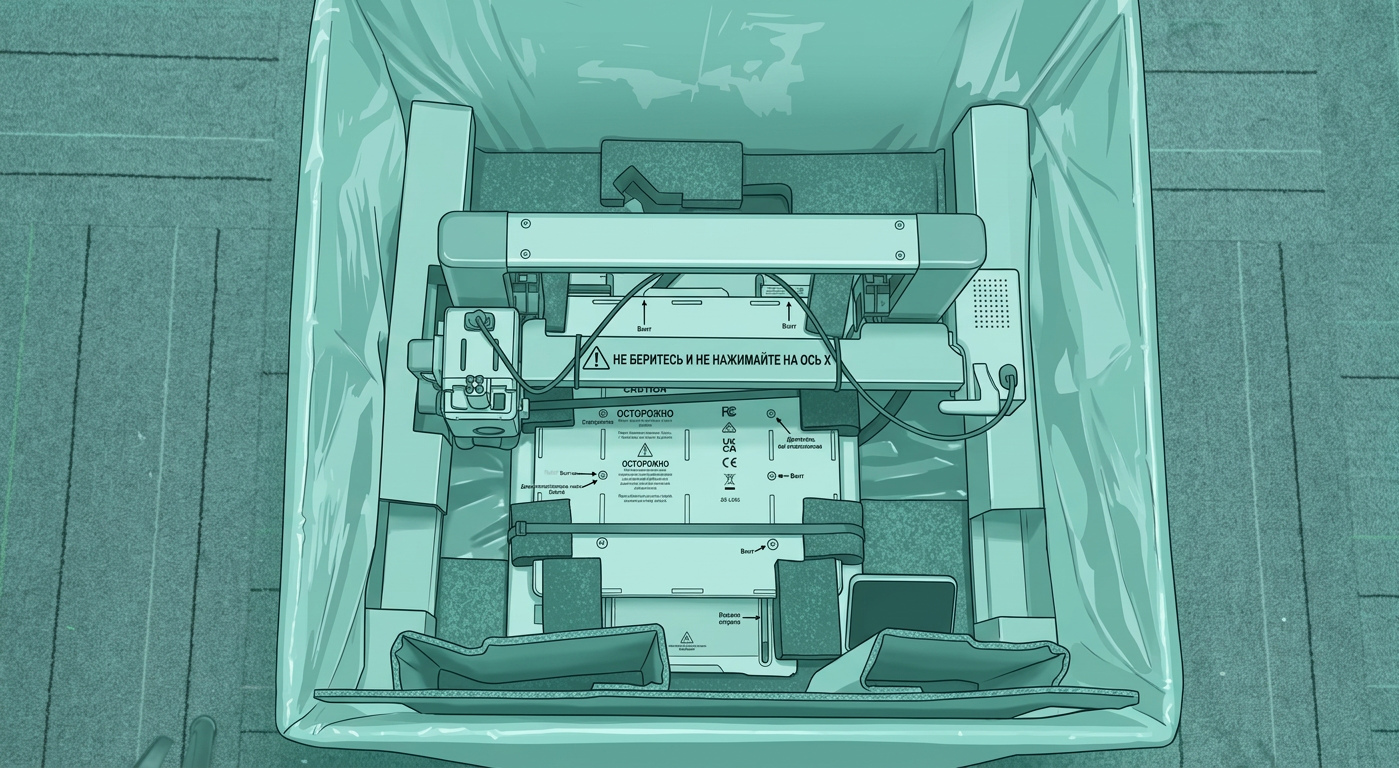

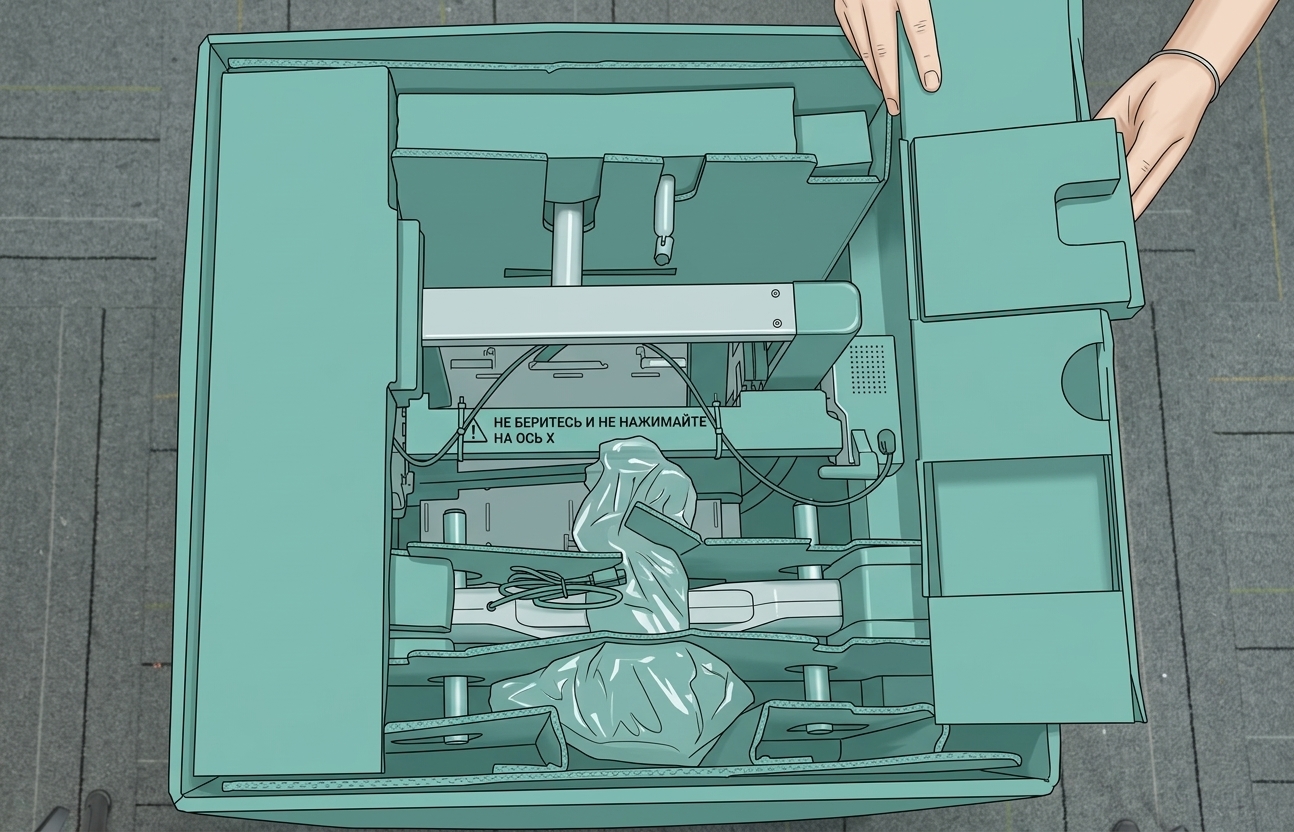

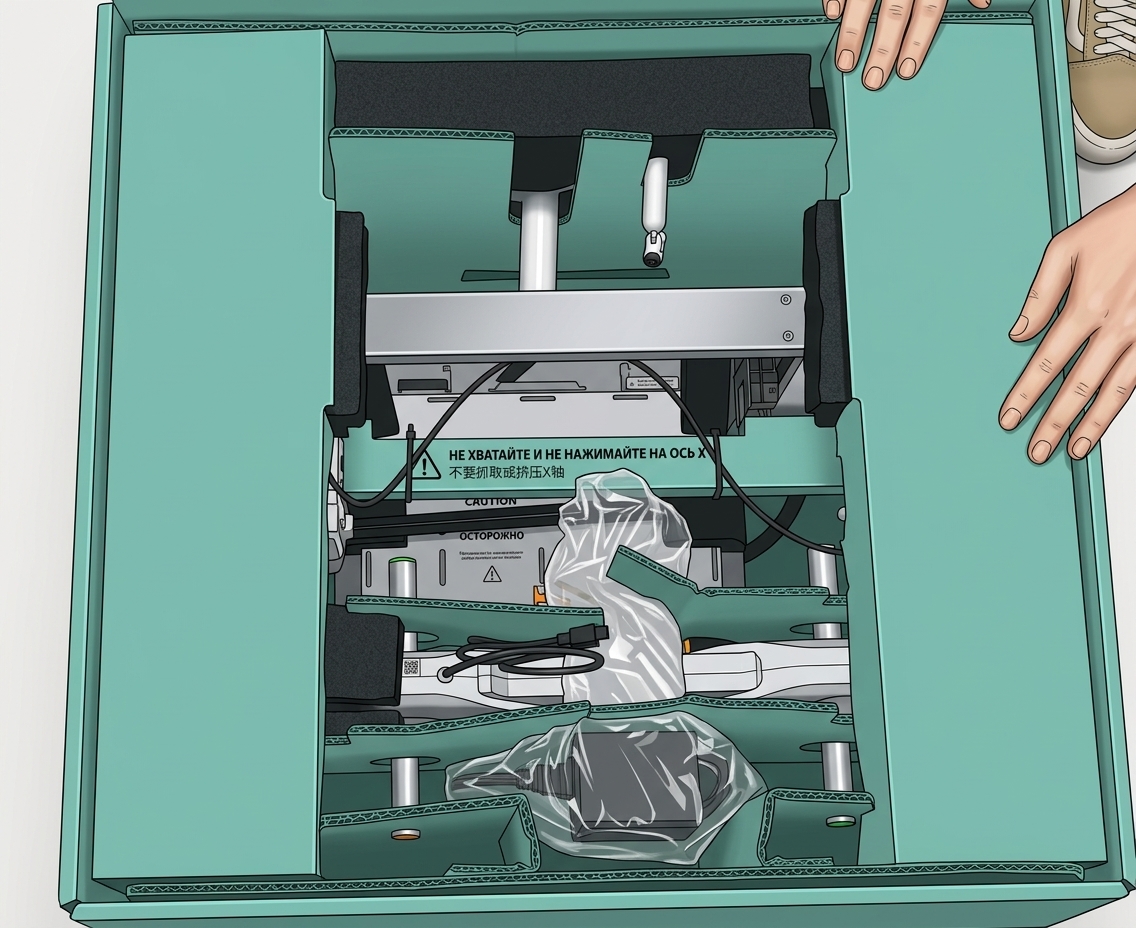

Шаг 3. Разместите верхний и нижний пенопласт, а также картон сбоку.
image | image | image |

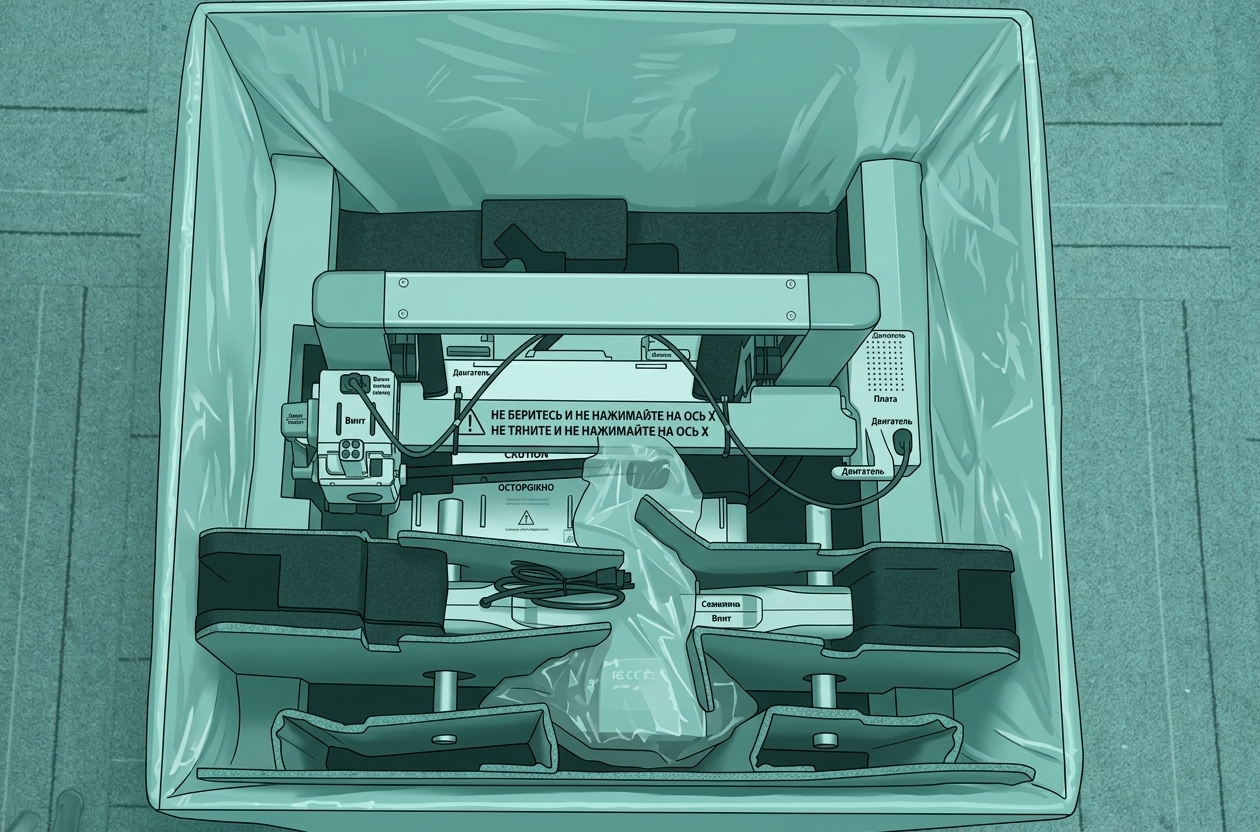

Шаг 4. Разместите AMS lite.

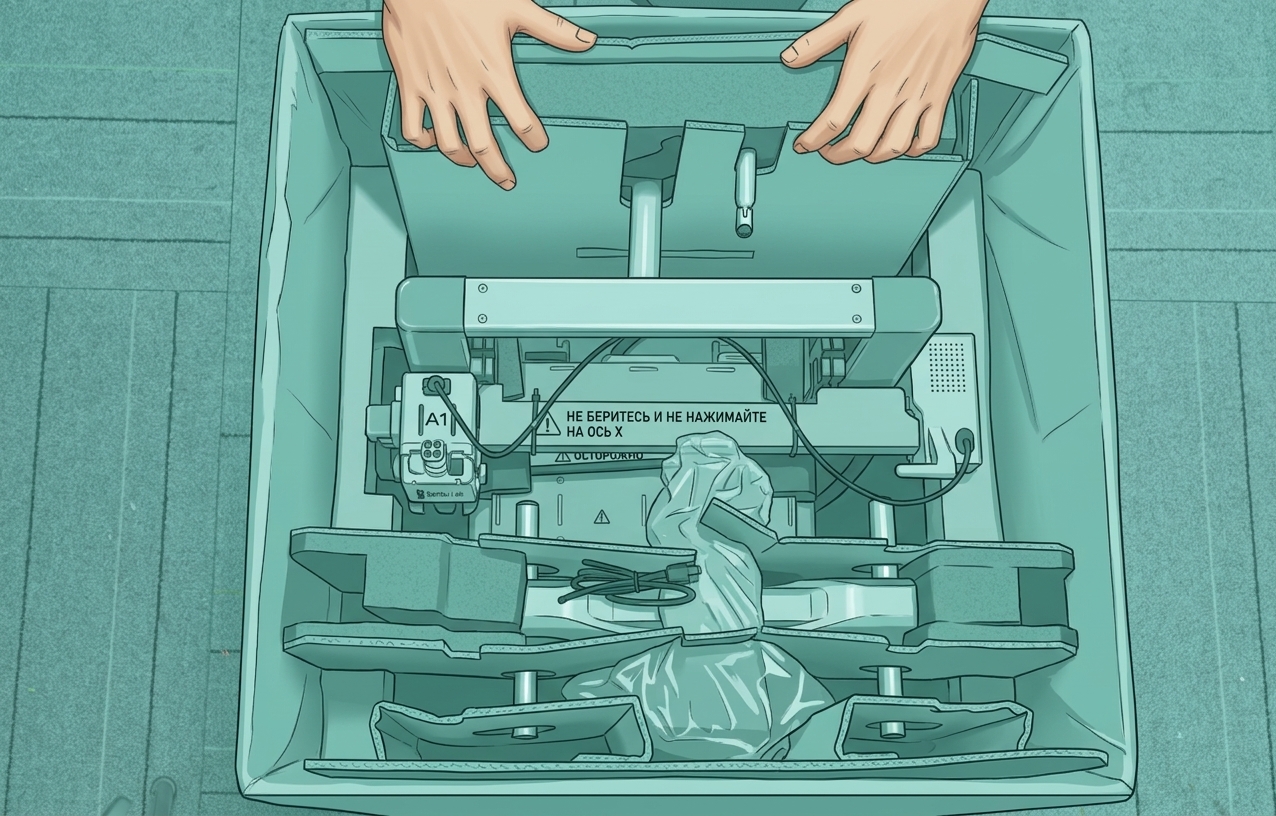

Шаг 5. Разместите коробку с аксессуарами.

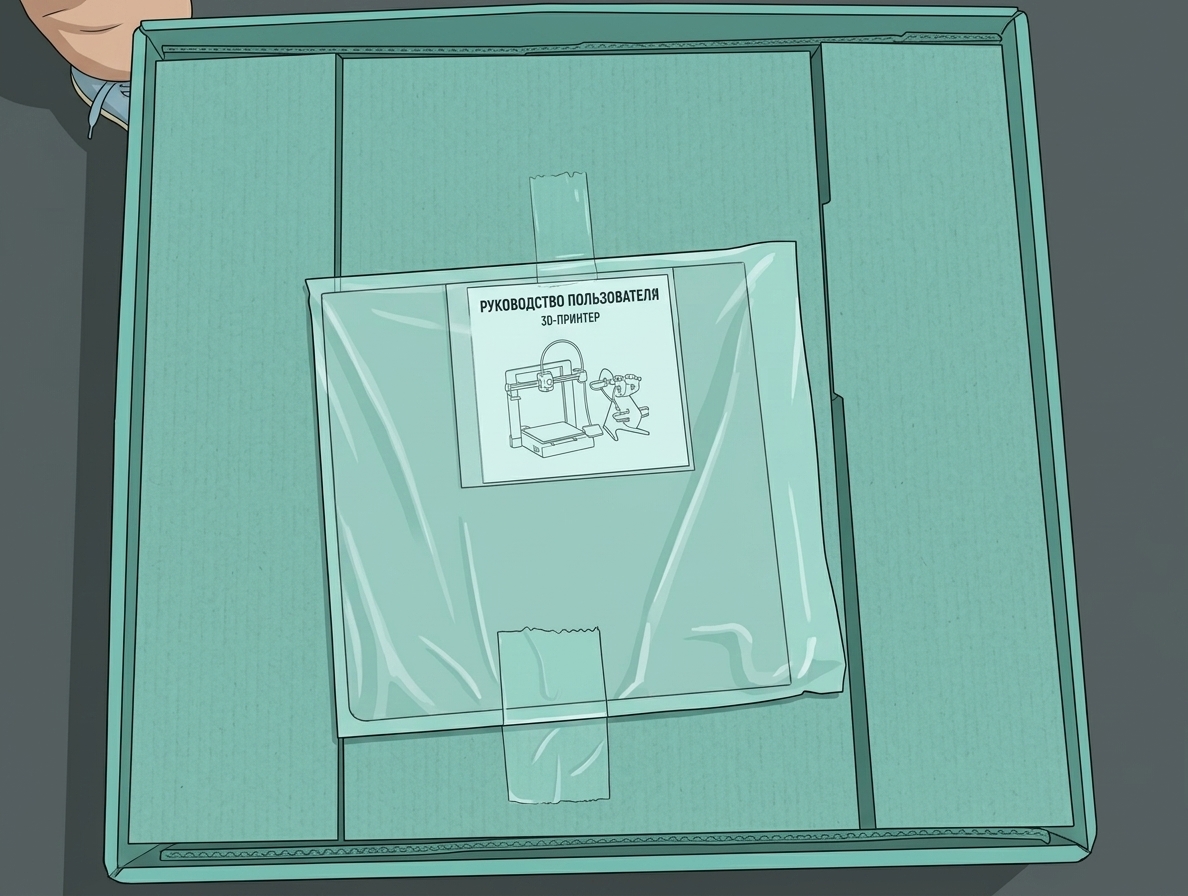

Шаг 6. Разместите фиксирующий картон сверху слева и справа, а также аксессуары.
image | image |
image | image |

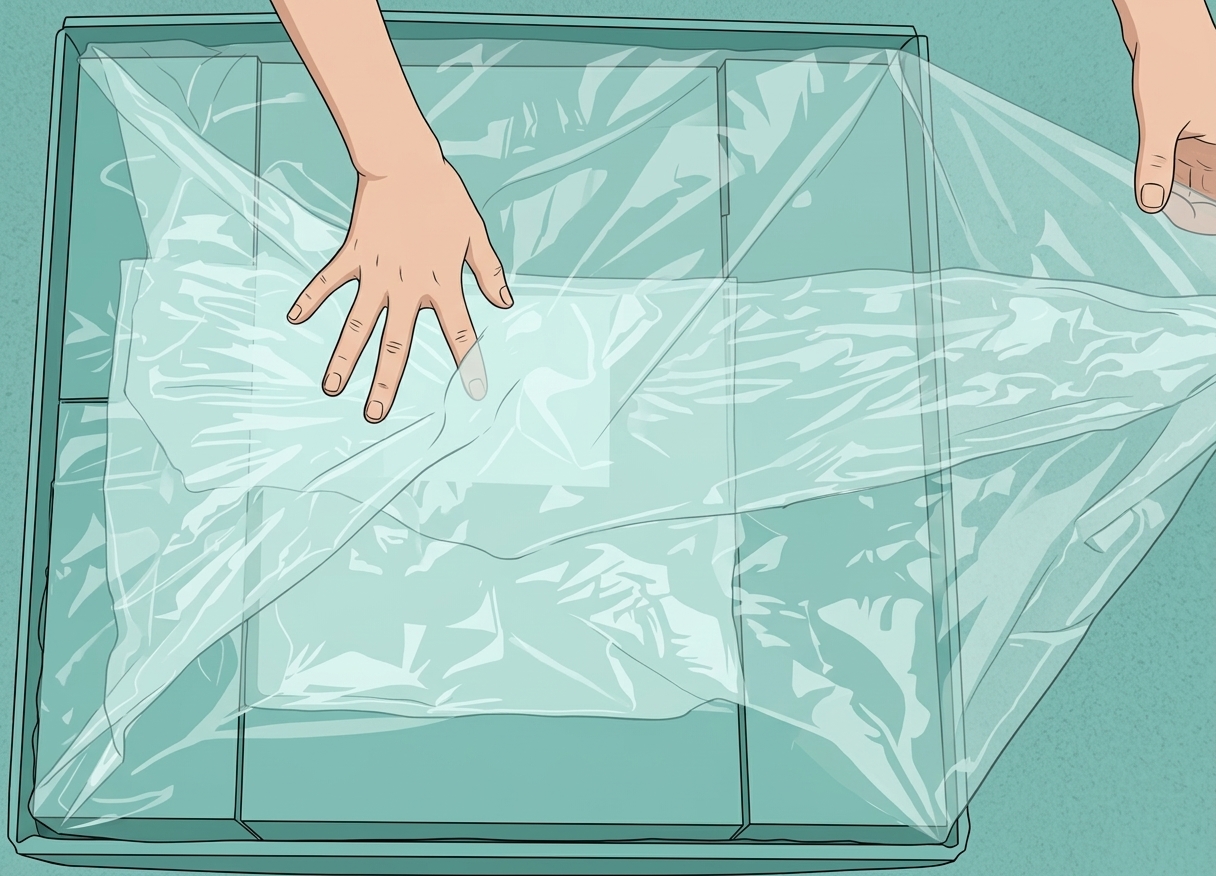

Шаг 7. Разложите полиэтиленовый пакет для упаковки, закройте коробку и заклейте скотчем.
image | image |
