Плата подключения AMS
Плата подключения AMS — это печатная плата, которая обеспечивает питание 24 В, а также управляет связью между AMS и принтером.
Когда следует заменять
Произошел сбой питания или связи с AMS.
Необходимые инструменты и материалы
Новая плата подключения AMS
Шестигранный ключ H2.0
Шестигранный ключ H1.5
Предупреждение о безопасности
❗❗ ВАЖНО
Крайне важно отключить питание принтера перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, поскольку работа принтера во время выполнения таких задач может привести к короткому замыканию, что может повлечь за собой дополнительные повреждения электроники и угрозы безопасности.
При выполнении технического обслуживания или устранения неполадок принтера может потребоваться разборка некоторых частей, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание при контакте друг с другом или с другими металлическими или электронными компонентами, пока принтер включен. Это может повредить электронику принтера и вызвать дальнейшие проблемы.
Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера. Таким образом, вы сможете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию.
Если у вас есть какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос на нашей странице поддержки /guides/ и мы сделаем все возможное, чтобы оперативно ответить и оказать вам необходимую помощь.
Шаги разборки

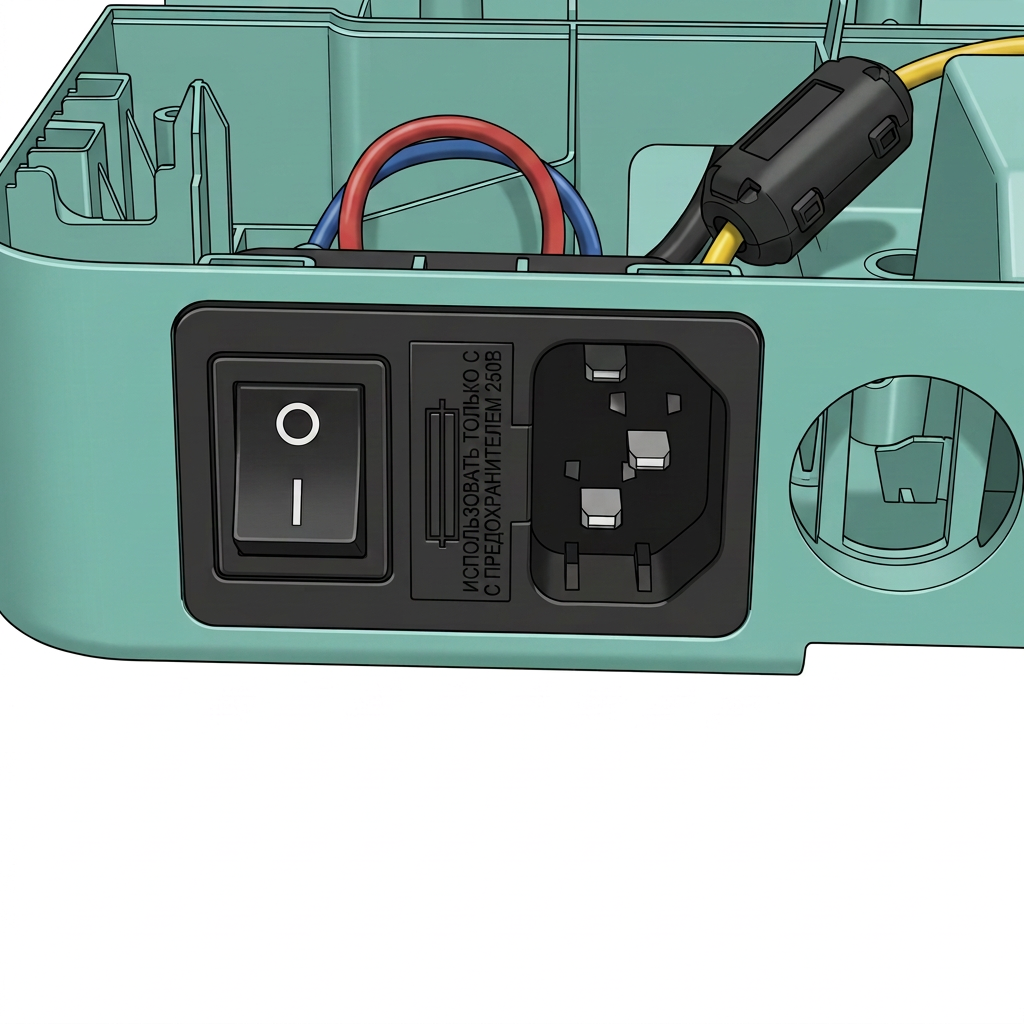

Шаг 1: Выключите принтер и отсоедините шнур питания
er

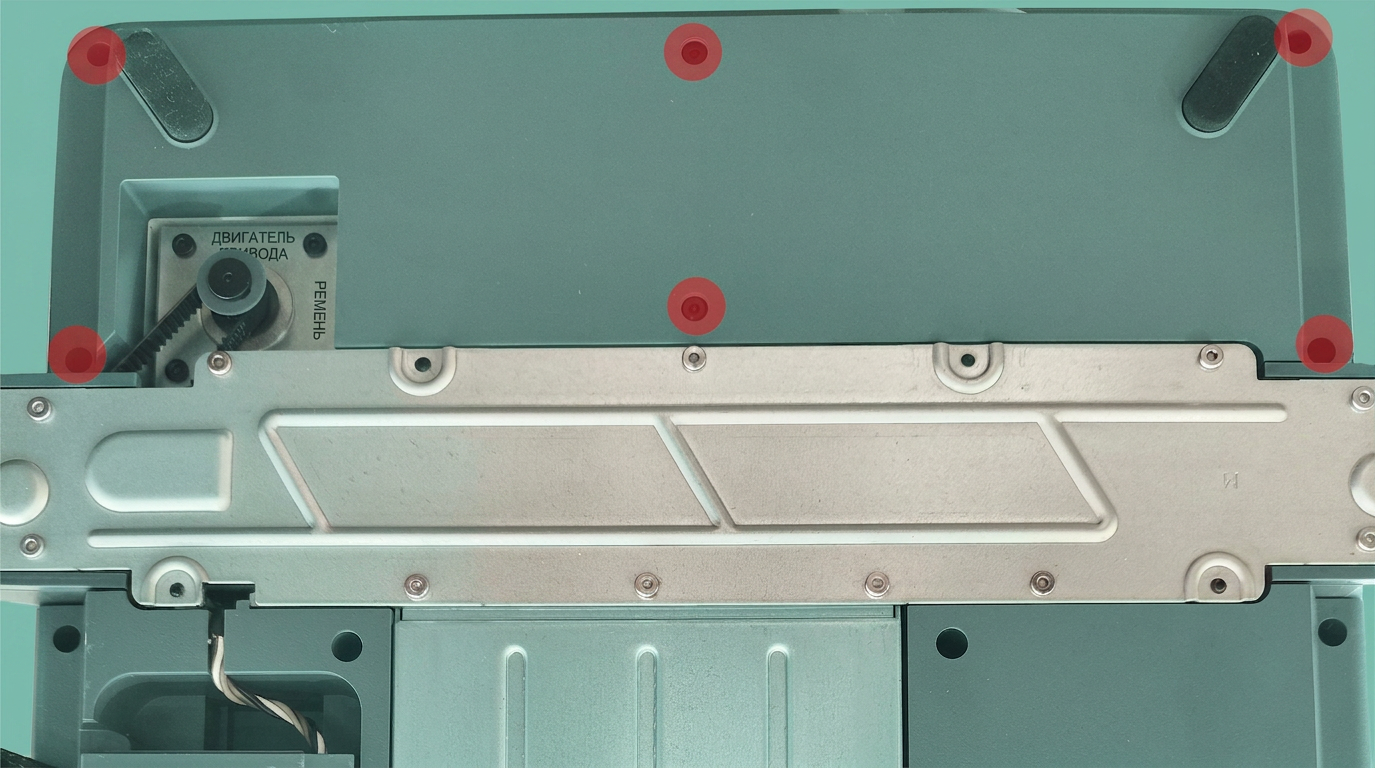

Снимите 6 винтов, отмеченных красным, с помощью шестигранного ключа H2.0, чтобы снять нижнюю заднюю крышку.
Шаг 4: Снимите плату подключения AMS
- Отсоедините кабель.
- Снимите 2 винта с помощью шестигранного ключа H1.5.
- Снимите плату подключения AMS.
Шаги установки

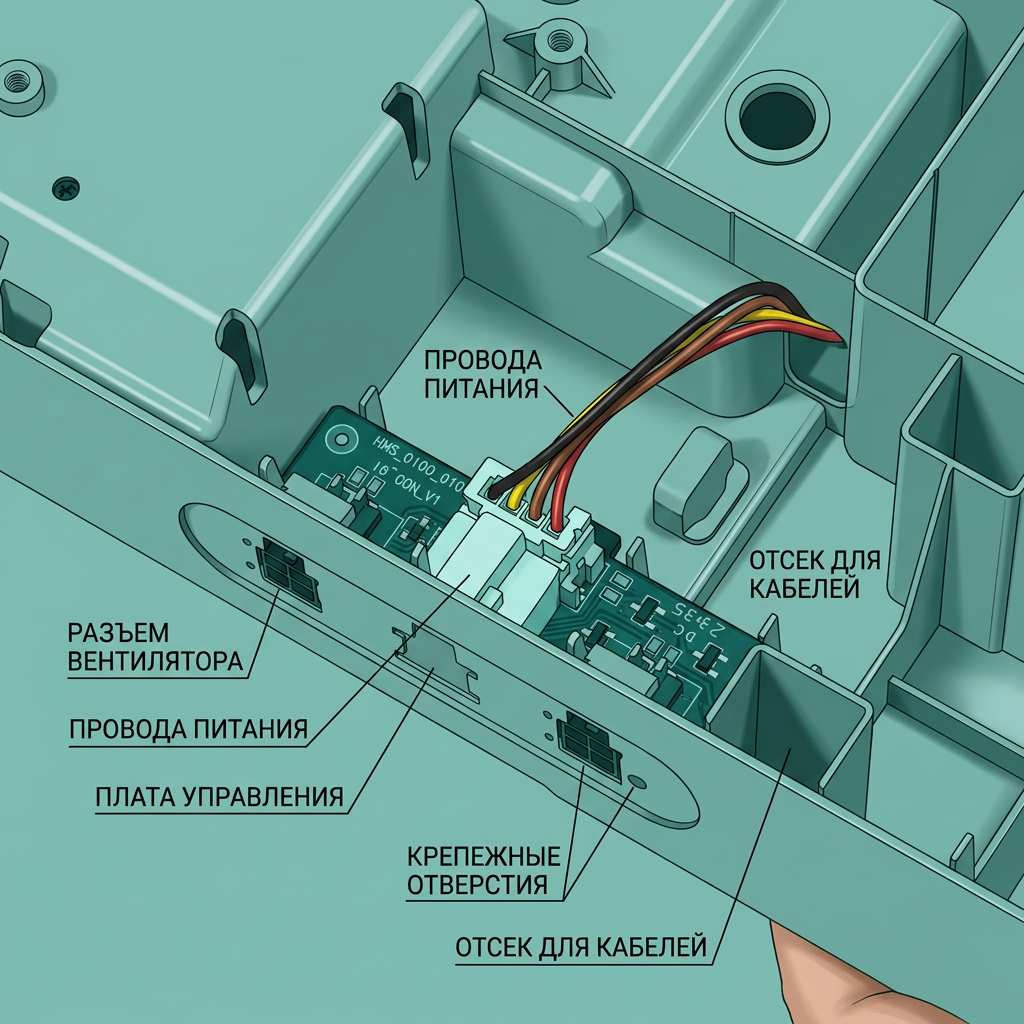

Шаг 1: Установите плату подключения AMS
- Убедившись в правильности выравнивания, вставьте новую плату подключения AMS и плотно нажмите до полной установки, затем снова подключите кабель.

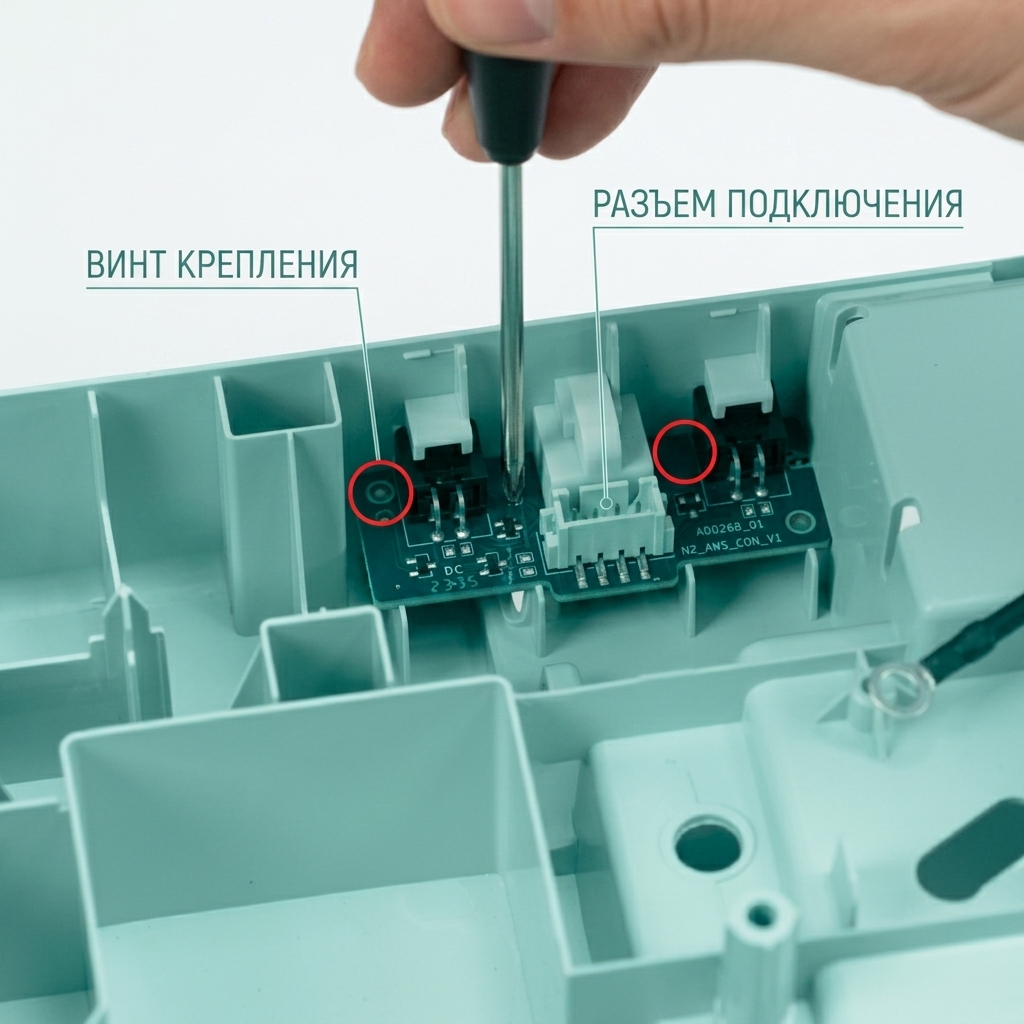

- Закрепите 2 винта с помощью шестигранного ключа H1.5.
Шаг 2: Установите нижнюю заднюю крышку
- Убедившись в правильности выравнивания, нажмите сильно, пока не услышите щелчок, указывающий на завершение установки.
- Закрепите 6 винтов с помощью шестигранного ключа H2.0.
Проверка работоспособности

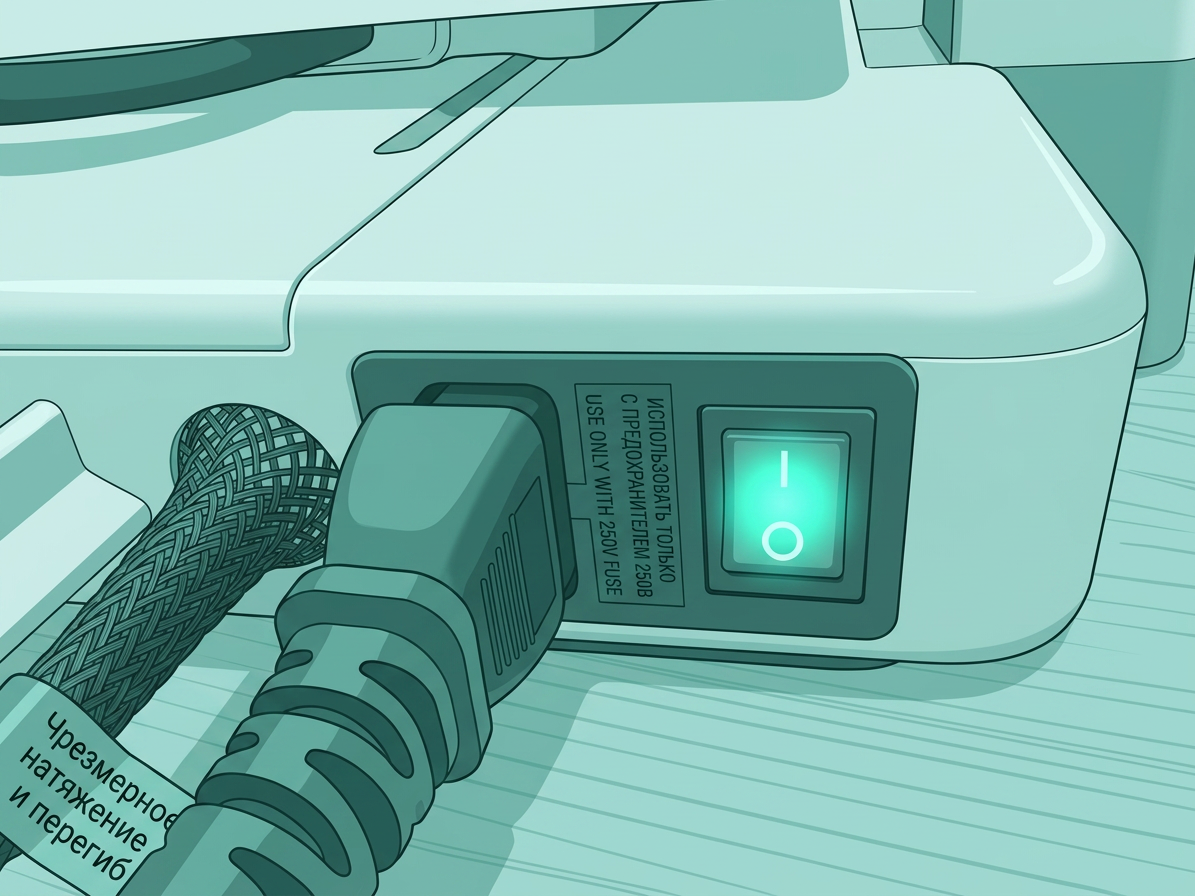

Подключите шнур питания и включите принтер.

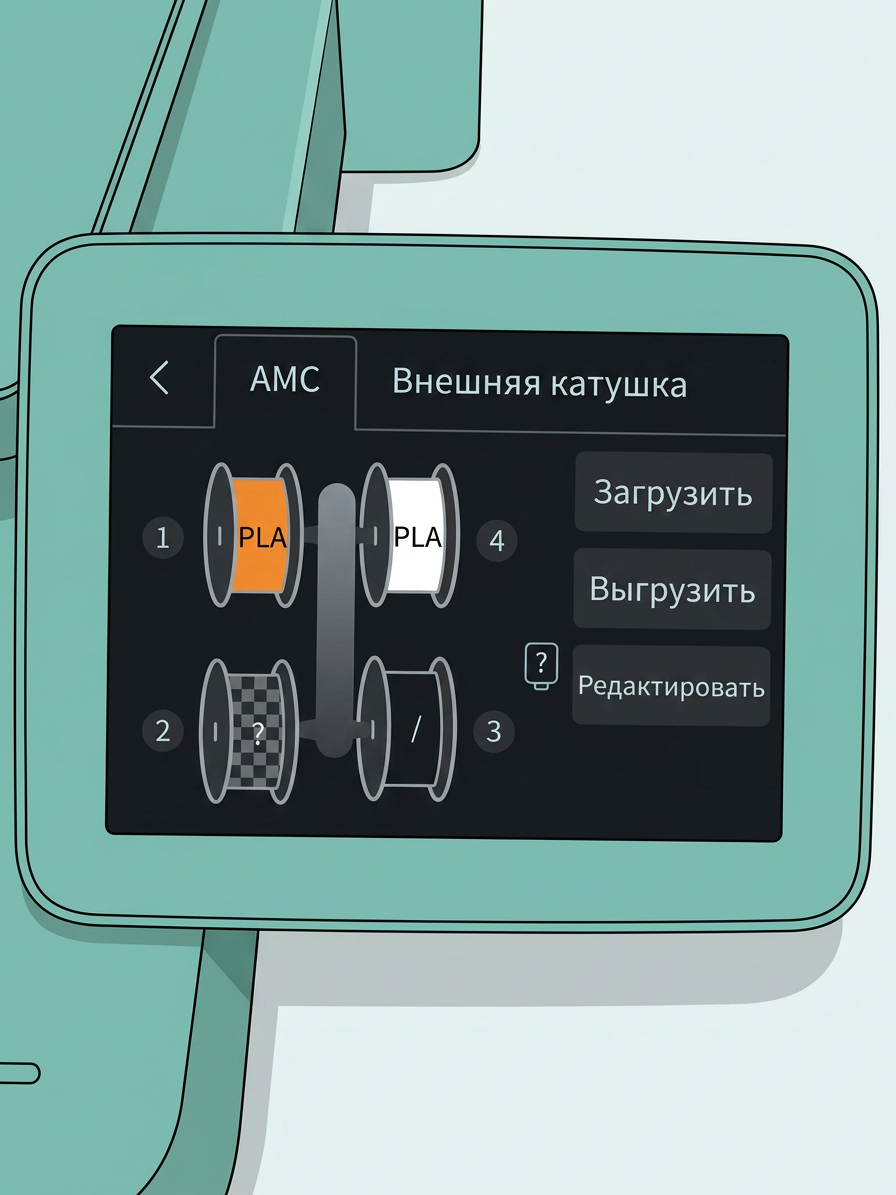

На экране дисплея нажмите "filament", откроется панель управления AMS. Нажмите "Load", чтобы запустить процесс загрузки филамента. Если процесс завершится без ошибок, замена платы подключения AMS завершена успешно.
В случае возникновения проблем сначала повторите шаги и проверьте все соединения, чтобы попробовать снова. Если проблемы сохраняются, обратитесь в сервисную службу для дальнейшей помощи.
Заключительные замечания
Надеемся, что подробное руководство, которым мы поделились с вами, было полезным и информативным.
Мы хотим гарантировать, что вы сможете выполнить его безопасно и эффективно. Если у вас есть какие-либо опасения или вопросы относительно процесса, описанного в этой статье, мы призываем вас обратиться в нашу службу поддержки клиентов перед началом работы. Наша команда всегда готова помочь вам и ответить на любые ваши вопросы.
Нажмите здесь, чтобы открыть новый запрос на нашей странице поддержки /guides/
Мы сделаем все возможное, чтобы оперативно ответить и оказать вам необходимую помощь.
