Руководство по замене ремня оси Z для A1

Руководство по замене ремня оси Z для A1

Ремень оси Z для A1 Ремень оси Z представляет собой замкнутый ремень, установленный в нижней части оси Z. Он соединяет двигатель оси Z и ходовой винт оси Z, перемещая печатающую головку вверх и вниз по оси Z.

Применимые модели принтеров Bambu Lab A1.

Что использовать? Ремень оси Z следует заменить, если возникнут следующие ситуации: Он порван.

• Ремень не может работать должным образом из-за износа. Это повлияет на функции принтера.

Предупреждение о безопасности Важно! Обязательно выключите принтер перед выполнением любых работ по техническому обслуживанию, включая работы с электроникой принтера и проводами печатающей головки. Выполнение работ при включенном принтере может привести к короткому замыканию, повреждению электроники и опасности. Во время технического обслуживания или устранения неполадок вам может потребоваться разобрать детали, включая хотэнд. Это обнажит провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом, с другим металлом или электронными компонентами, пока принтер еще включен. Это может привести к повреждению электроники принтера и дополнительным проблемам. Поэтому крайне важно выключить принтер и отключить его от источника питания перед проведением любого технического обслуживания. Это предотвратит короткие замыкания или повреждение электроники принтера, обеспечивая безопасное и эффективное обслуживание. Если у вас возникнут какие-либо опасения или вопросы по поводу выполнения этого руководства, откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить необходимую помощь.

Необходимые инструменты и материалы - Ремень оси Z для Bambu Lab A1[магазин Bambu Lab - Шестигранный ключ H2.0 - Шестигранный ключ H1.5

Шаги по снятию

Снимите крышку оси Y Шаг 1: Выключите принтер. Шаг 2: Поставьте принтер на стол и переместите ось X вверх. Шаг 3: Переместите платформу к экрану и снимите крышку оси Y.

Снимите крышку оси Z Шаг 1: Используйте шестигранный ключ H2.0, чтобы открутить 4 винта, выделенных зеленым цветом. Шаг 2: Используйте шестигранный ключ H2.0, чтобы ослабить два винта на один полный оборот (не откручивайте их полностью). Винты натяжения ремня оси Z находятся рядом с правой стойкой. Вы увидите их после перемещения платформы к экрану. Шаг 3: Переместите платформу в сторону, противоположную экрану, а затем поставьте принтер на заднюю часть на стол. Мы рекомендуем сначала накрыть стол картоном, чтобы защитить принтер. Также поместите платформу на стол, чтобы предотвратить ее внезапное падение при переворачивании принтера. Шаг 4: Используйте шестигранный ключ H2.0, чтобы открутить 15 винтов, показанных ниже. Затем вы можете снять крышку оси Z. Выступающие головки винтов внутри основания острые, и на некоторых частях металлической рамы могут присутствовать заусенцы. Пожалуйста, действуйте с осторожностью при разборке и сборке, избегайте этих частей или используйте перчатки, устойчивые к порезам.

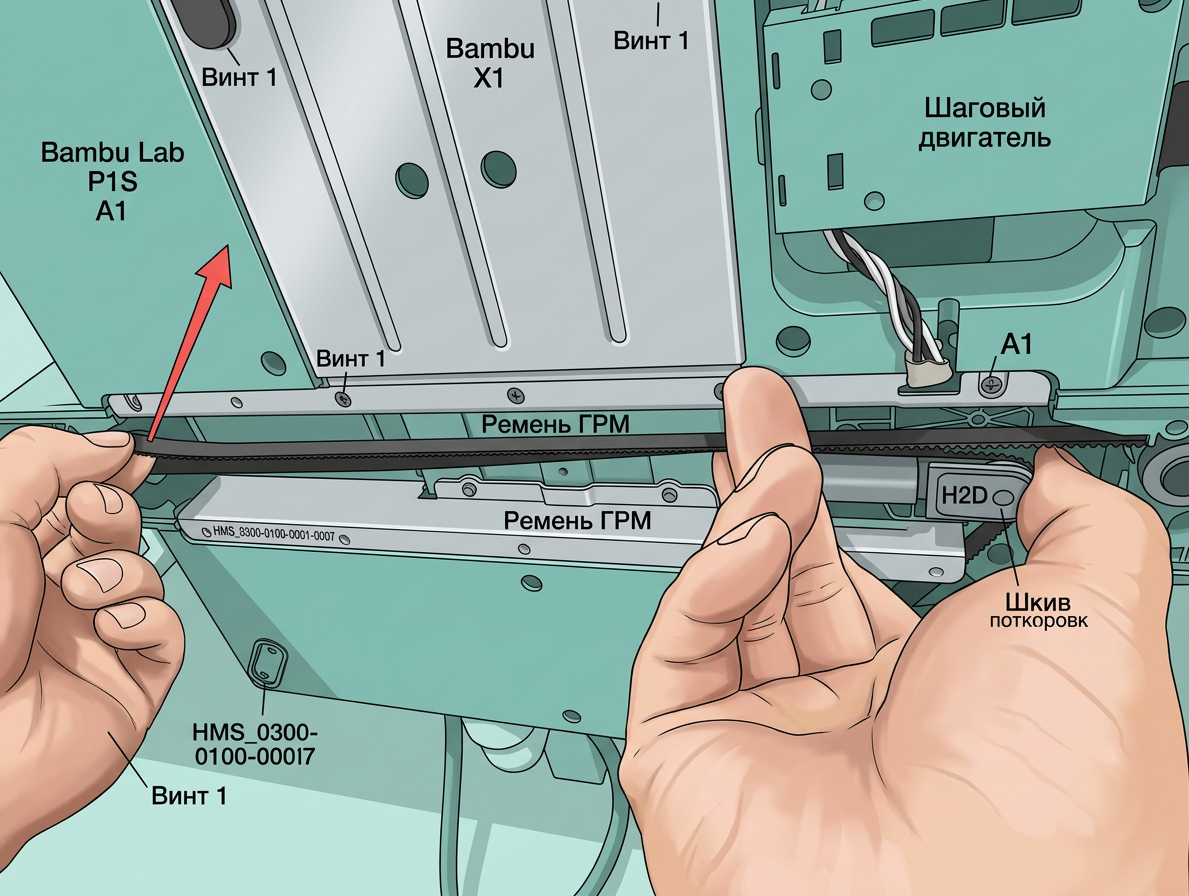

Снимите ремень оси Z Нажмите и удерживайте натяжитель влево, затем потяните ремень на себя, чтобы снять его.

Шаги по установке

Установите ремень оси Z Шаг 1: Убедитесь, что ось X параллельна верхней части. Если они не параллельны, вручную поднимите ось X вверх, пока они не станут параллельны. Ось X не параллельна верхней части. Шаг 2: Установите ремень на зубчатый шкив и натяжитель в правом нижнем углу. Шаг 3: Нажмите и удерживайте натяжитель влево, затем установите ремень на зубчатый шкив слева. Шаг 4: Потяните ремень, чтобы проверить, движется ли он плавно. Если нет, проверьте правильность установки ремня и не заклинило ли ходовой винт.

Установите крышку оси Z Шаг 1: Установите крышку, затем используйте шестигранный ключ H2.0, чтобы затянуть 15 винтов, выделенных зеленым цветом. Шаг 2: Поставьте принтер на стол, затем используйте шестигранный ключ H2.0, чтобы затянуть 4 винта, выделенных зеленым цветом. Шаг 3: Установите обратно крышку оси Y.

Натяните ремень оси Z Шаг 1: Включите принтер. Перейдите к экрану ниже и выполните процесс калибровки нуля. Шаг 2: После завершения калибровки нуля нажмите кнопки вверх и вниз справа только один раз соответственно, чтобы переместить ось X вверх и вниз один раз. Перед перемещением оси X вниз убедитесь, что сопло не коснется платформы! Шаг 3: Используйте шестигранный ключ H2.0, чтобы затянуть 2 натяжных винта.

Шаг калибровки после операции На экране Калибровка выберите только Компенсация вибрации и нажмите «Пуск». Калибровка подтвердит, что принтер работает должным образом.

Заключительные замечания Мы надеемся, что подробное руководство было полезным и информативным. Для обеспечения безопасного и эффективного выполнения, если у вас есть какие-либо опасения или вопросы по поводу процесса, описанного в этой статье, мы рекомендуем подать технический запрос относительно вашей проблемы. Пожалуйста, приложите изображение или видео, иллюстрирующее проблему, а также любую дополнительную информацию, связанную с вашим запросом.
