A1 mini Y-axis & Z-axis Assembly Installation Tutorial
Сборка оси Y и оси Z A1 mini Эта статья содержит соответствующие руководства и меры предосторожности при разборке и сборке оси Y и оси Z A1 mini. Разборка и сборка сменных аксессуаров, задействованных в этом процессе, также могут выполняться в соответствии с данной статьей. Сборка оси Y и оси Z

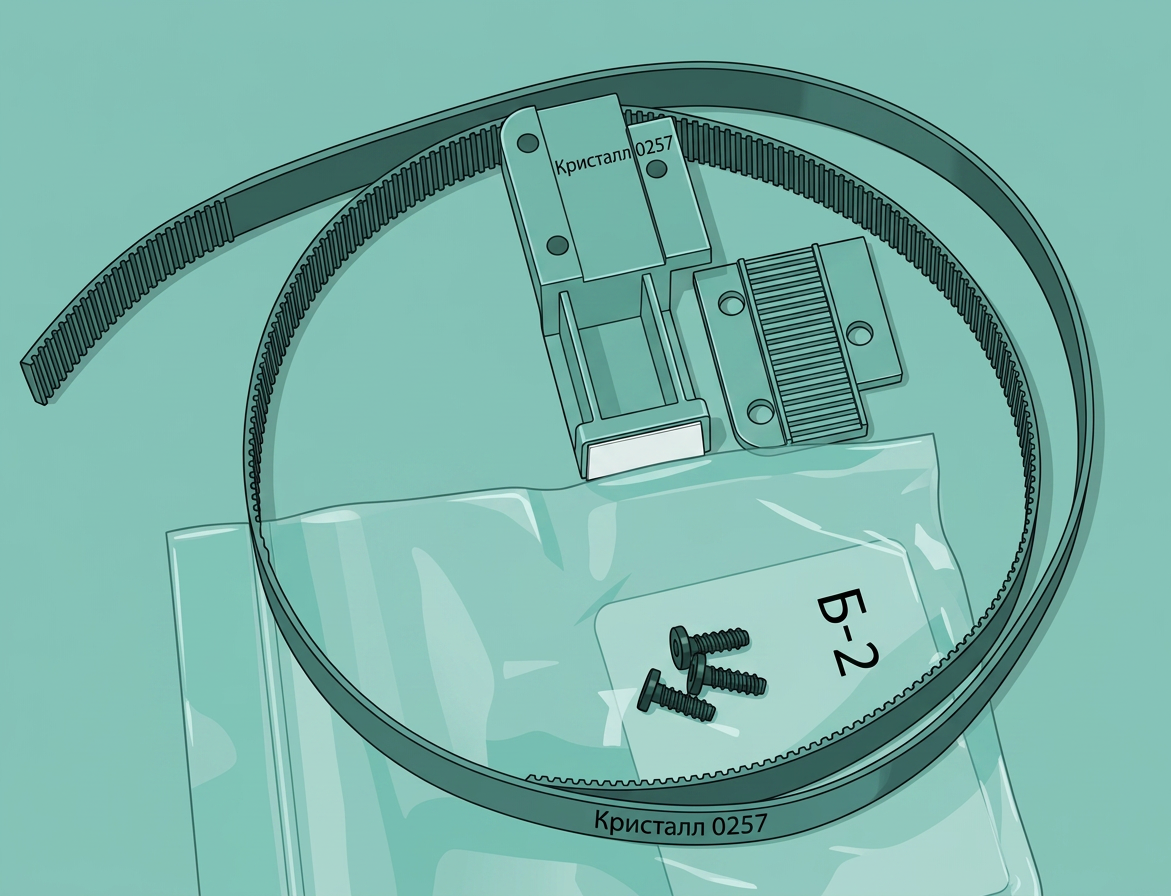

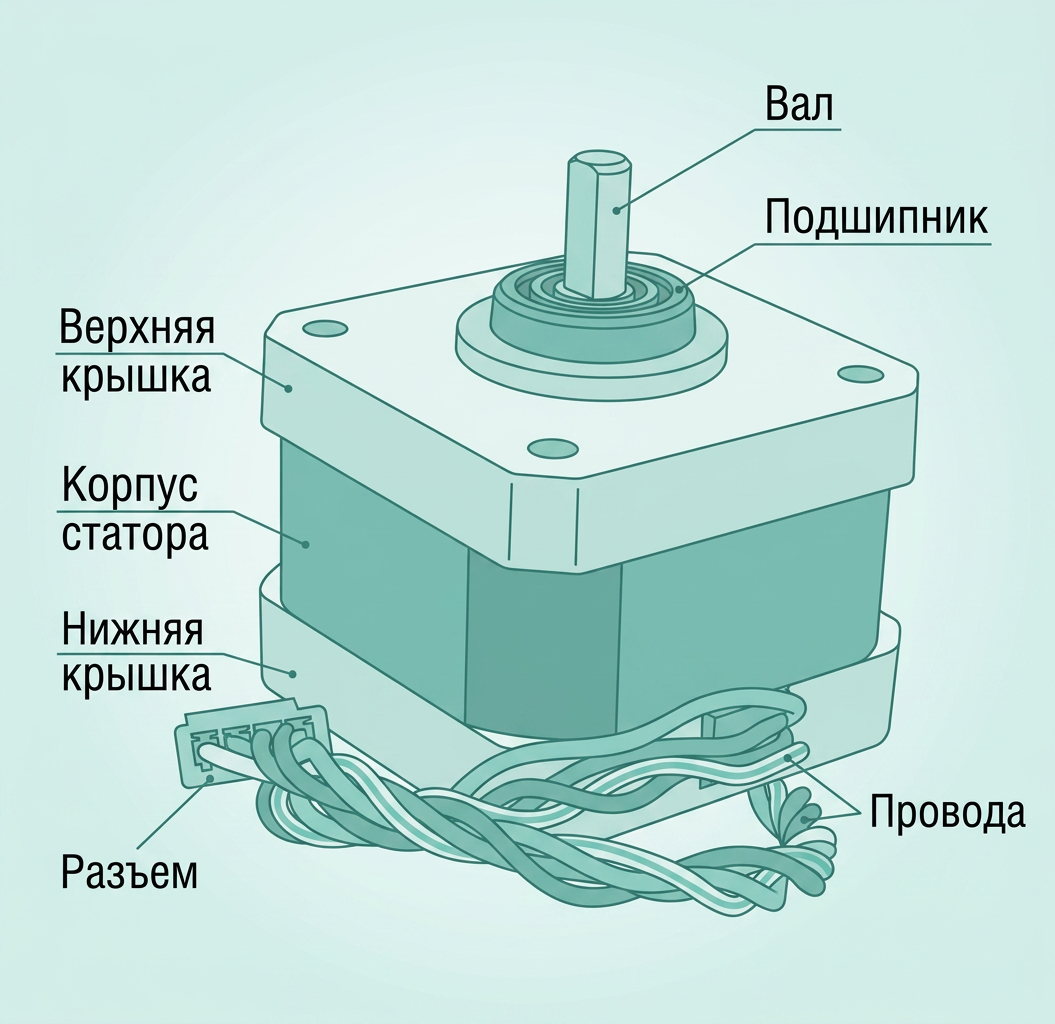

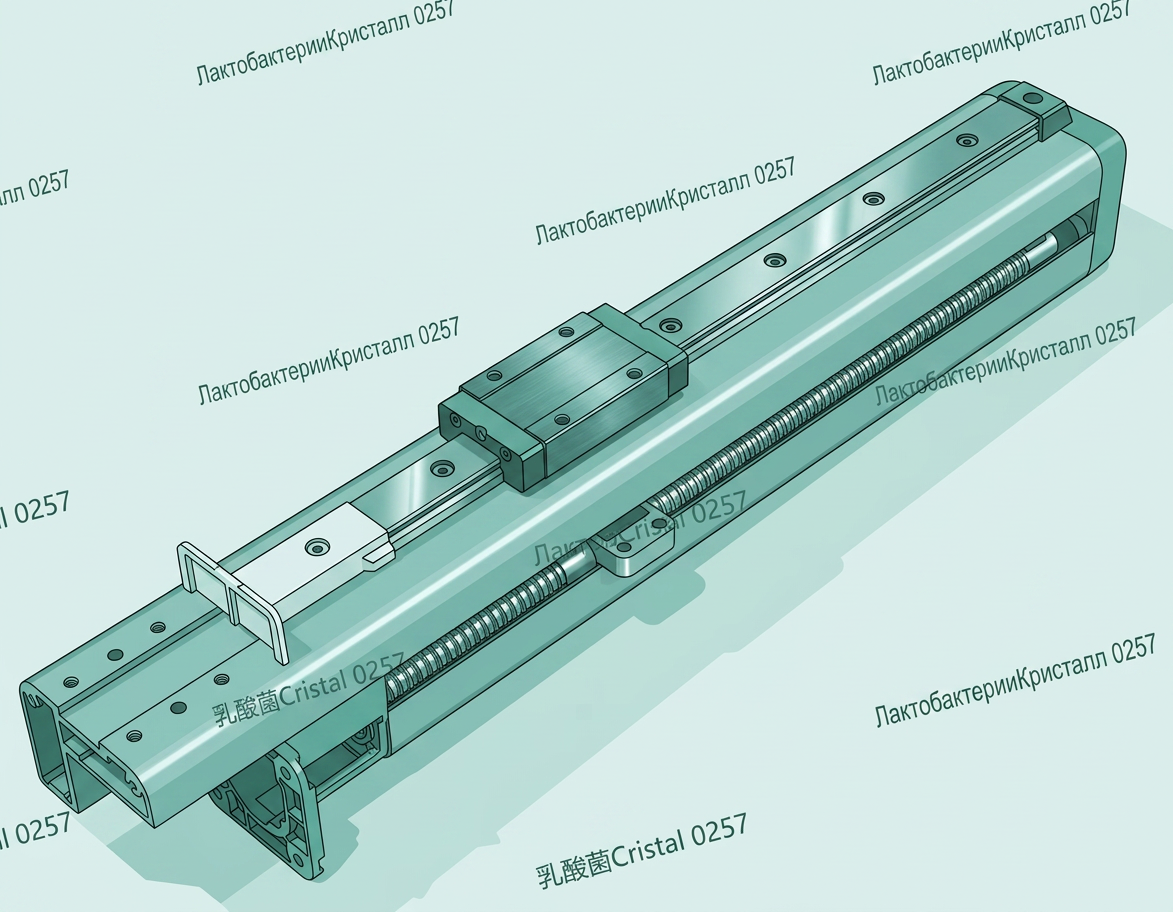

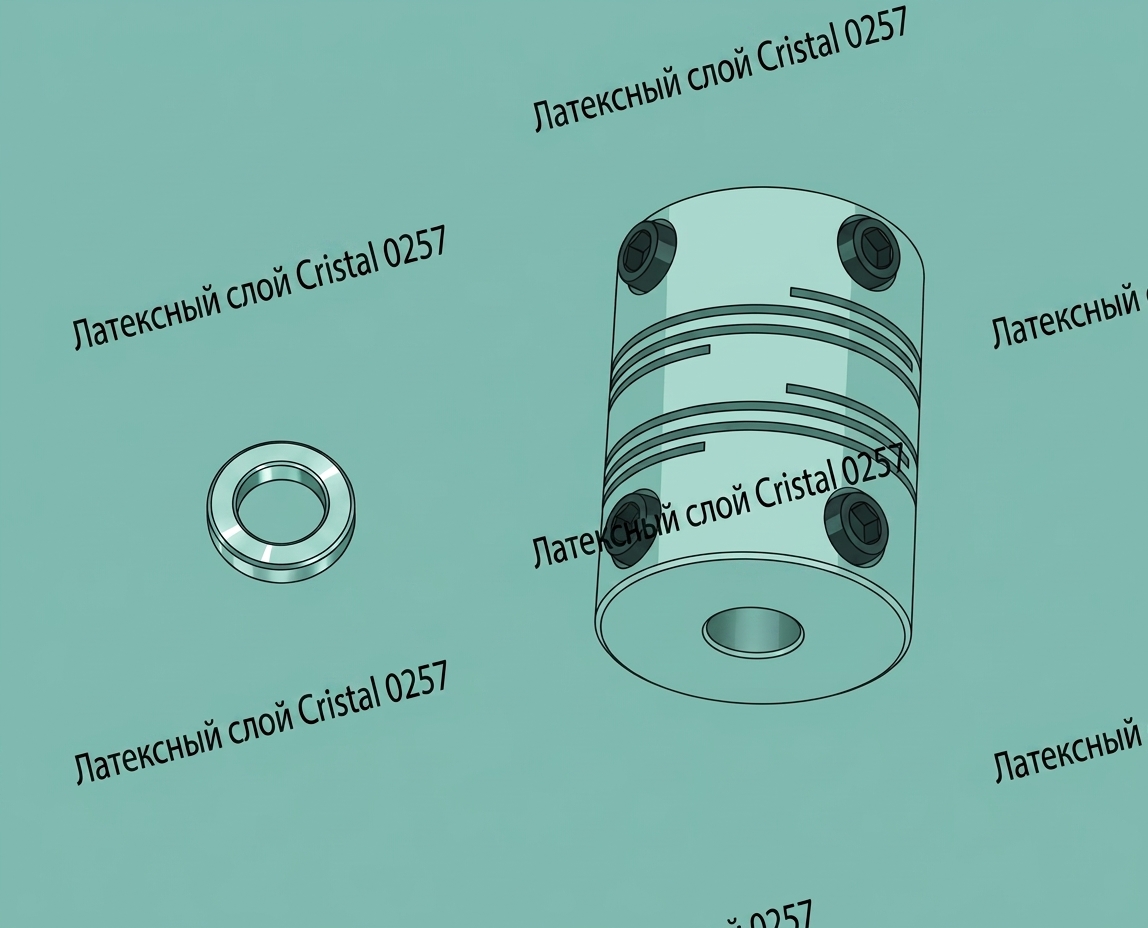

Список деталей Ниже приведены запасные части для послепродажного обслуживания, которые будут задействованы в данном руководстве. № Наименование Изображение 1 Z-двигатель 3 Муфта оси Z 5 Y-двигатель 7 Натяжитель оси Y 2 Верхняя крышка оси Z 4 Узел оси Z 6 Ремень оси Y
Список модулей Нет.
Список винтов Модель Позиция Чертежи Винт A M38 Ось Z (6 шт.) Винт C M36 Z-двигатель (3 шт.) Винт E BT38 B0022 Блок ремня Y (3 шт.) Винт G MG443.5 Вал натяжителя Y (1 шт.) Винт B M312 Верхняя крышка оси Z (1 шт.) Винт D M36 B00203 Y-двигатель (4 шт.) Винт F M3*10 B00208 Винт натяжения Y (1 шт.) Предыдущая операция При необходимости обратитесь к руководству по установке нижней базы A1 mini
для выполнения соответствующих предыдущих операций.
Предупреждение о безопасности ВАЖНО! Обязательно отключите питание принтера перед выполнением любых работ по техническому обслуживанию принтера и его электроники, включая провода печатающей головки, поскольку работа с включенным принтером может привести к короткому замыканию, что может вызвать дополнительное повреждение электроники и создать угрозу безопасности. При выполнении технического обслуживания или устранении неполадок принтера может потребоваться разборка некоторых частей, включая хотэнд. Этот процесс может обнажить провода и электрические компоненты, которые могут вызвать короткое замыкание, если они соприкоснутся друг с другом или с другими металлическими или электронными компонентами, пока принтер еще включен. Это может повредить электронику принтера и вызвать дальнейшие проблемы. Поэтому крайне важно выключить принтер и отсоединить его от источника питания перед выполнением любых работ по техническому обслуживанию. Это предотвратит короткие замыкания или повреждение электроники принтера. Таким образом, вы можете избежать потенциального повреждения электронных компонентов принтера и обеспечить безопасное и эффективное выполнение работ по техническому обслуживанию. Если у вас есть какие-либо опасения или вопросы по поводу выполнения данного руководства, откройте новый запрос в нашей службе поддержки и мы сделаем все возможное, чтобы оперативно ответить и предоставить вам необходимую помощь.
Видеоинструкция
Разборка оси Y и оси Z

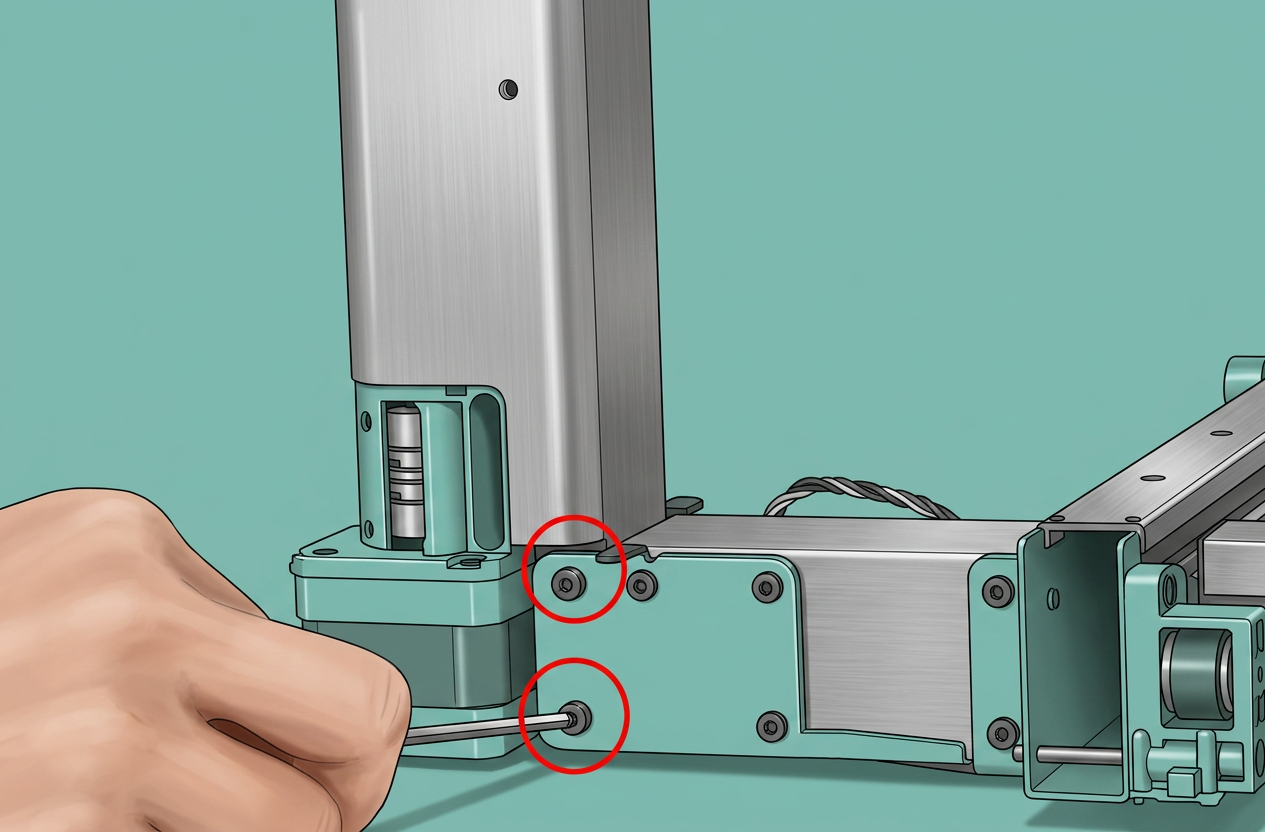

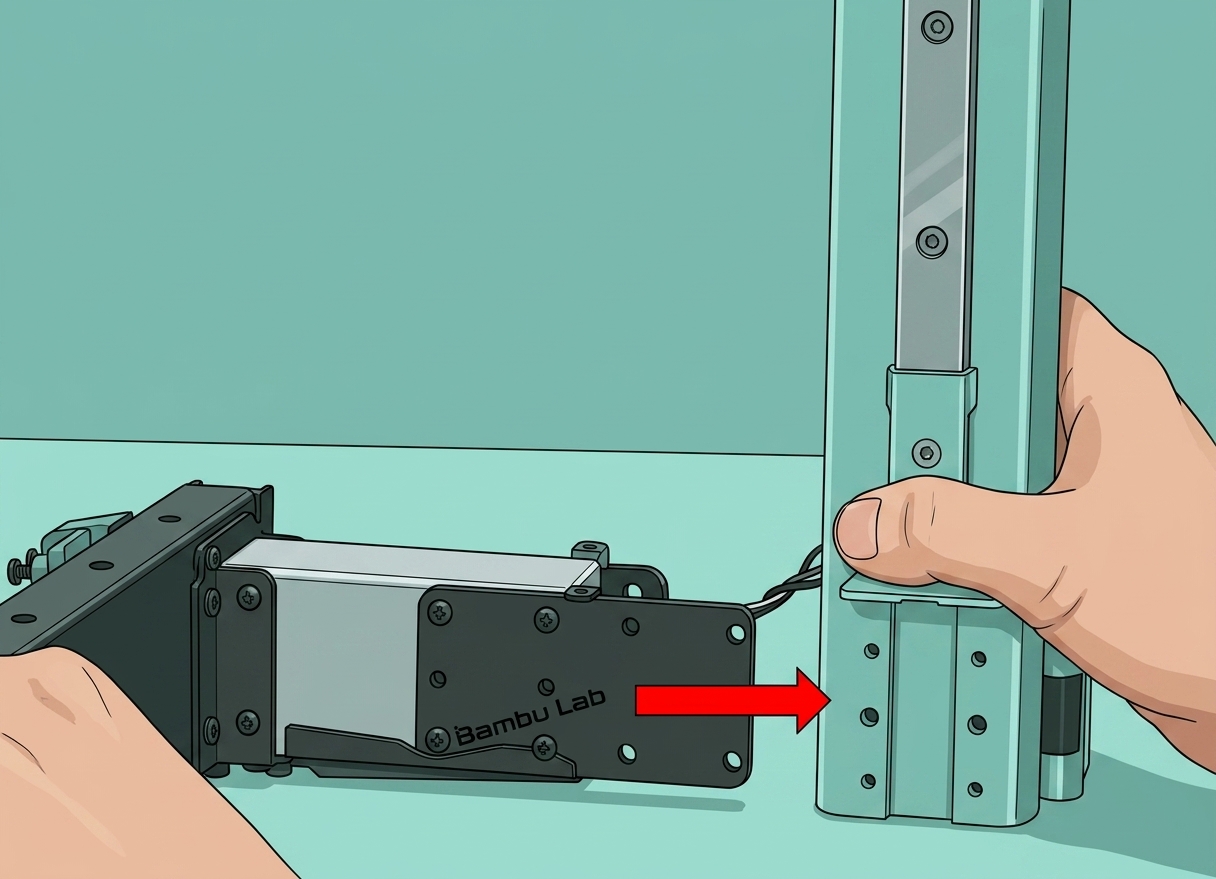

Шаг 1: Снимите ось Z Снимите 6 винтов A, снимите ось Z;

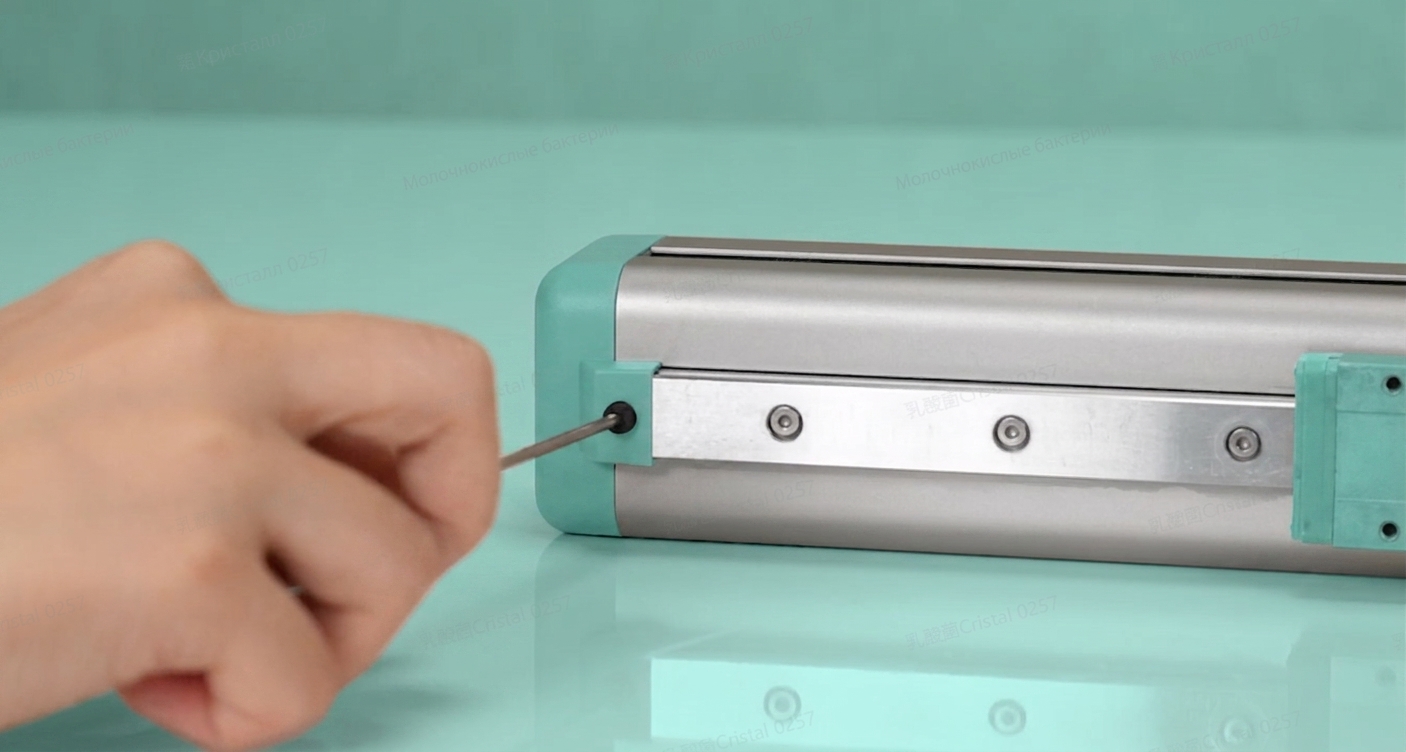

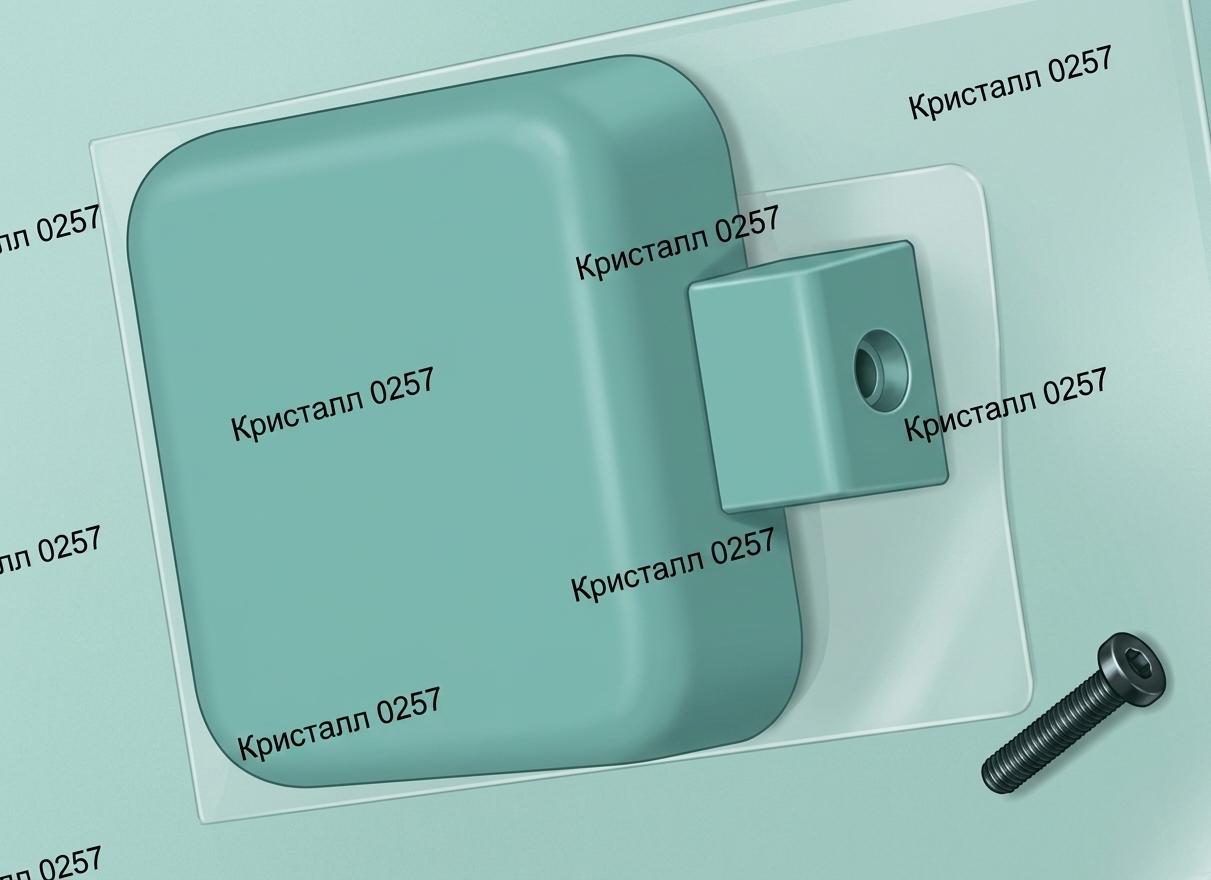

- Снимите 1 винт B и снимите верхнюю крышку оси Z.

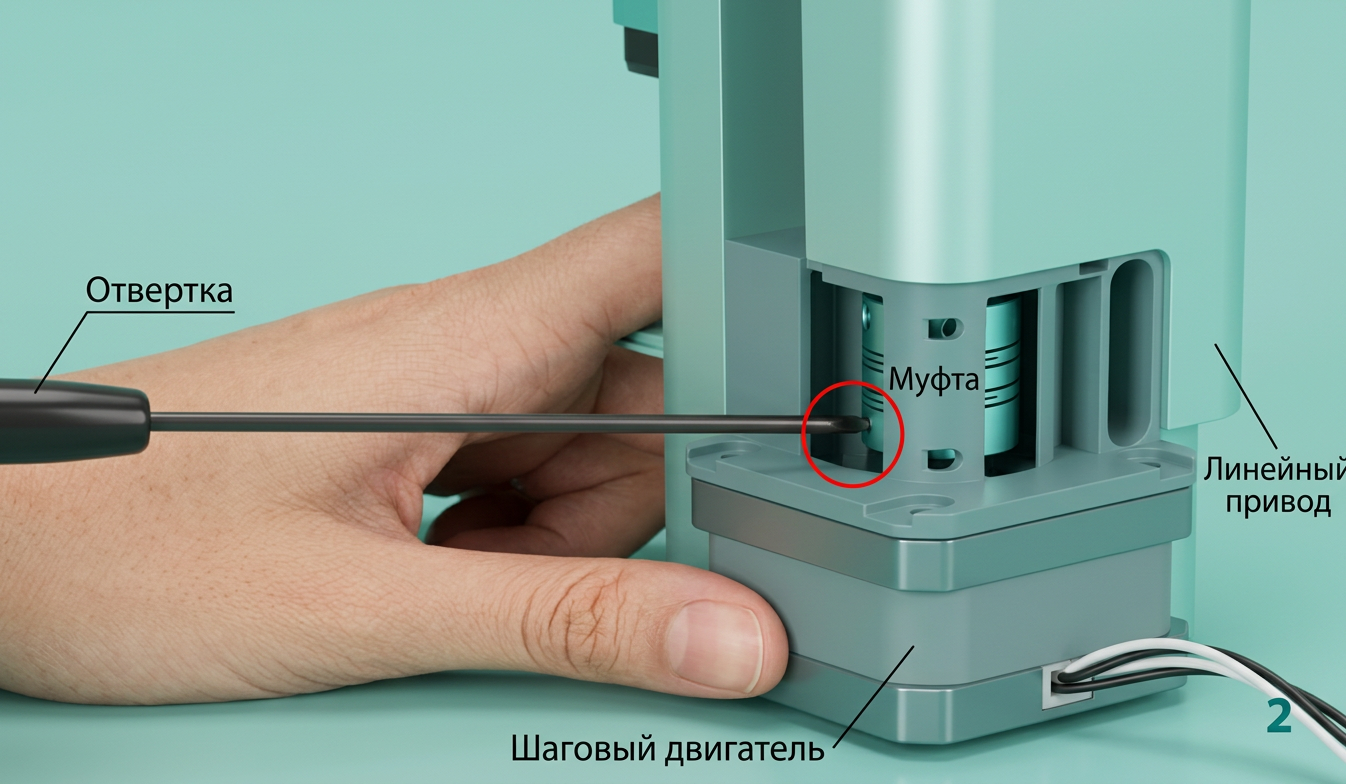

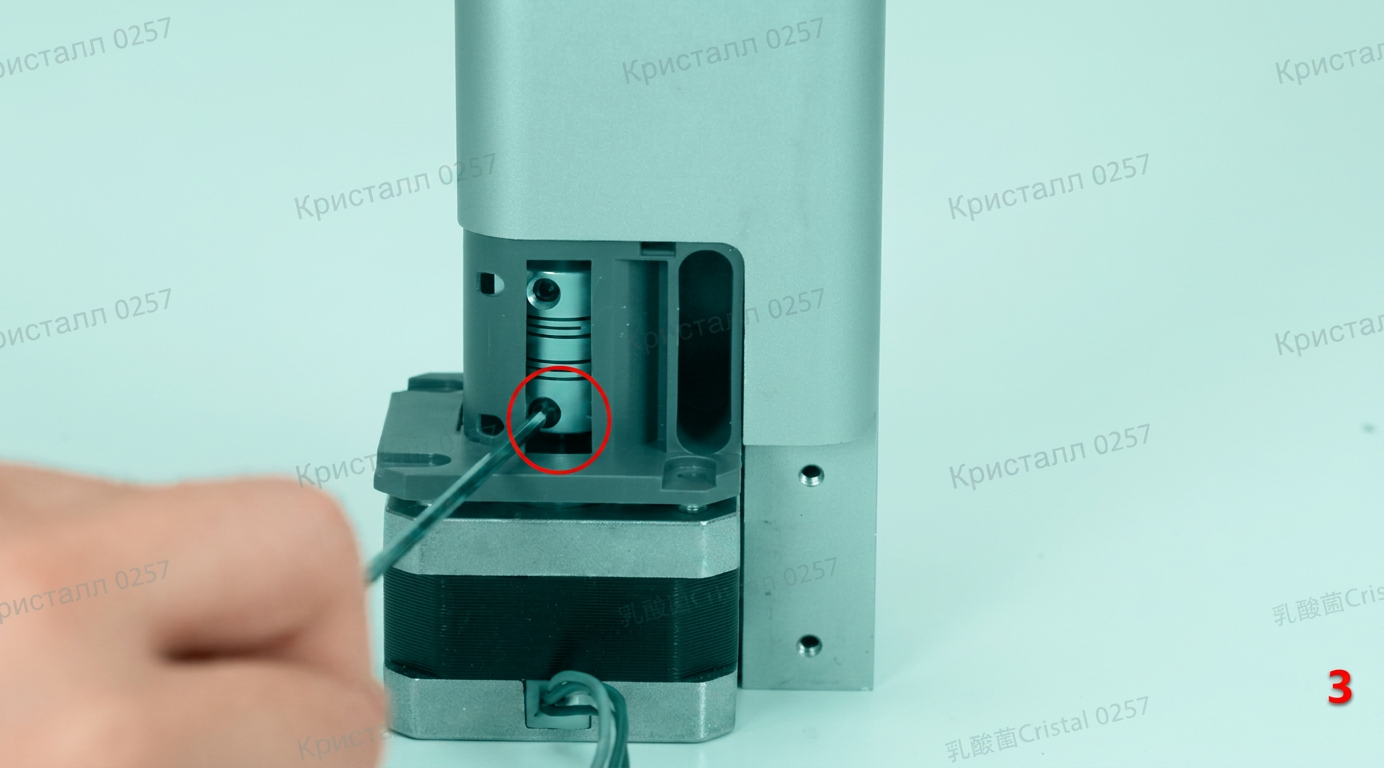

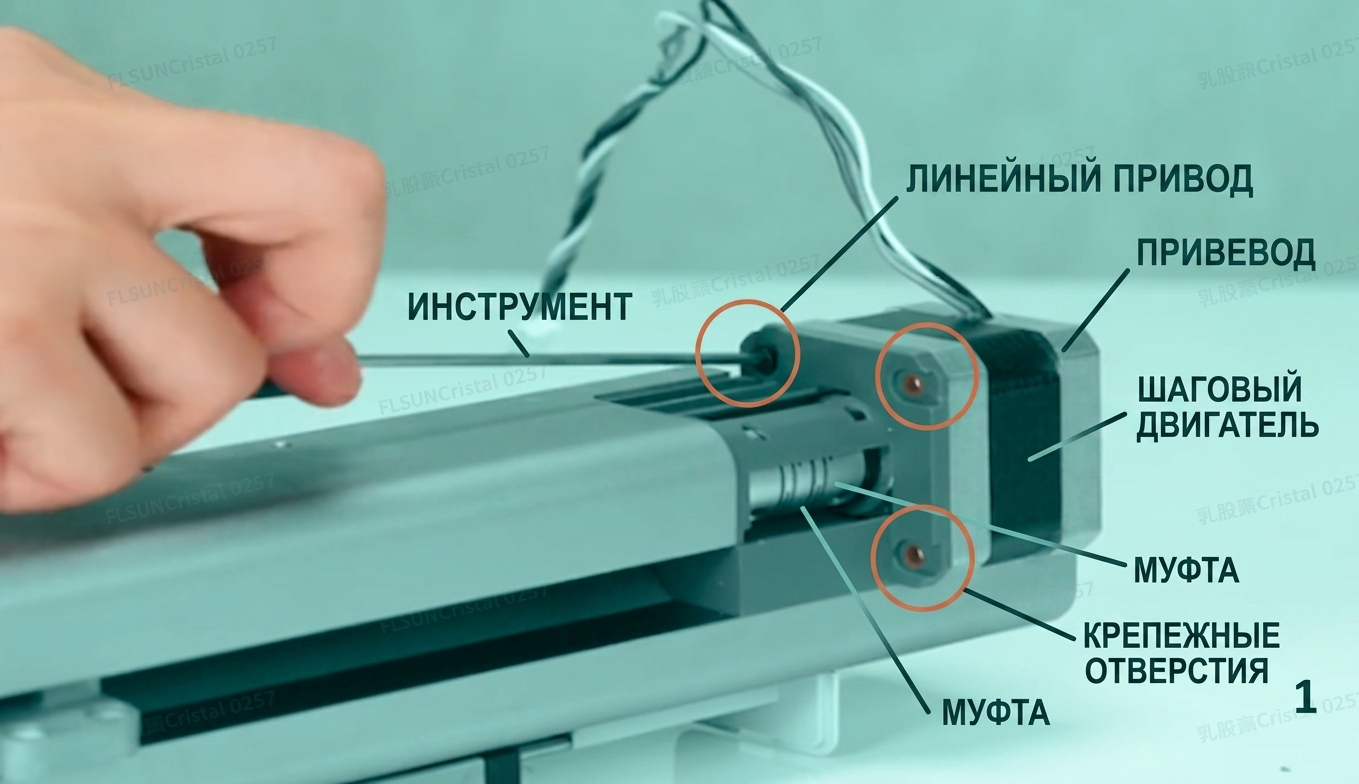

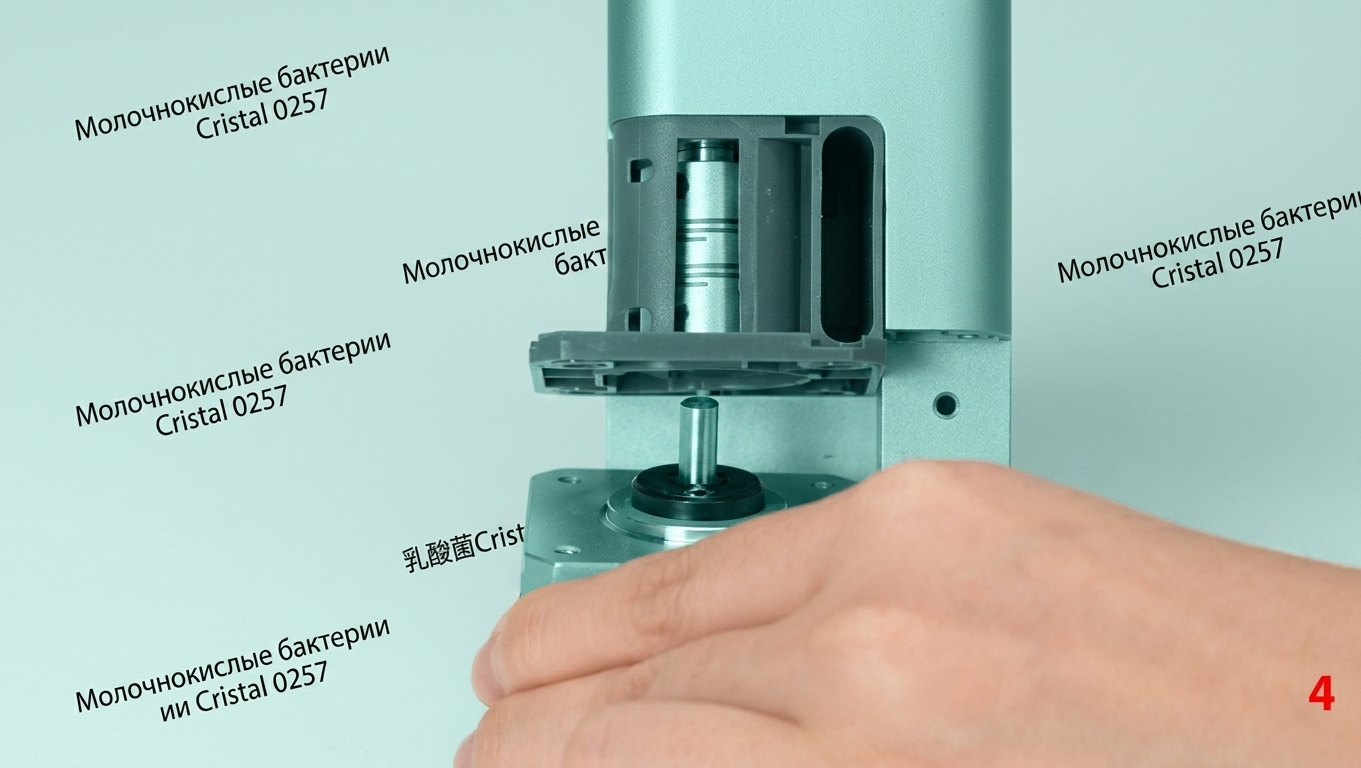

Шаг 2: Снимите Z-двигатель - Снимите 3 винта C. Ослабьте 2 установочных винта и снимите Z-двигатель;

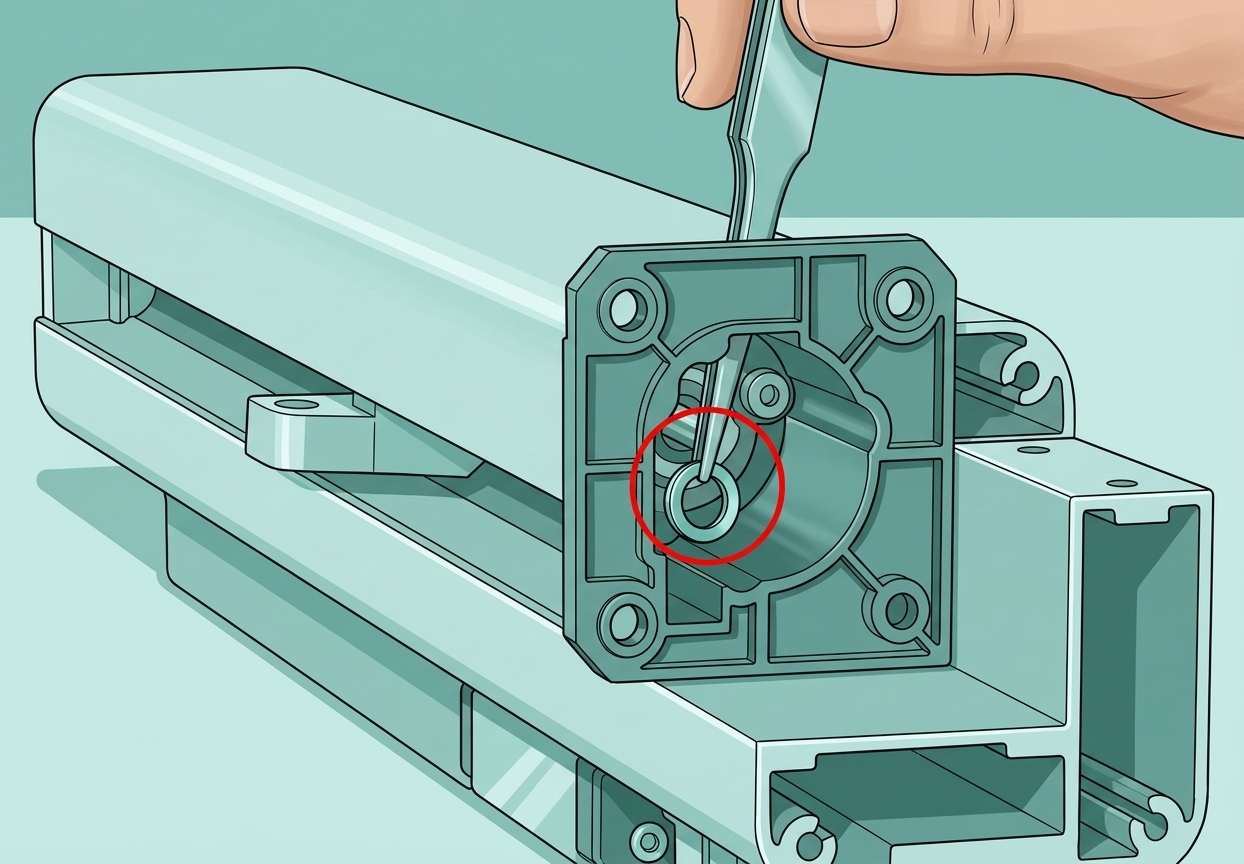

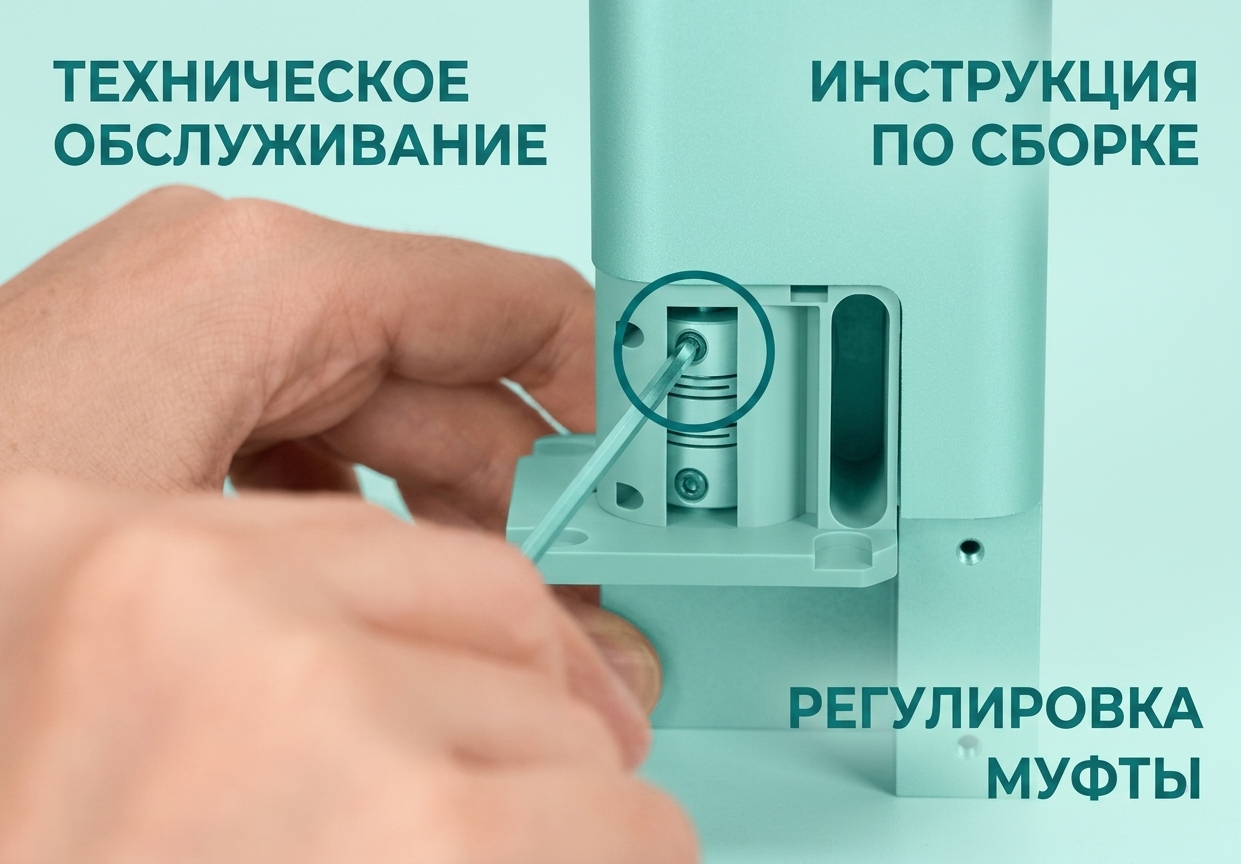

- Ослабьте другие 2 установочных винта и снимите муфту и шайбу.

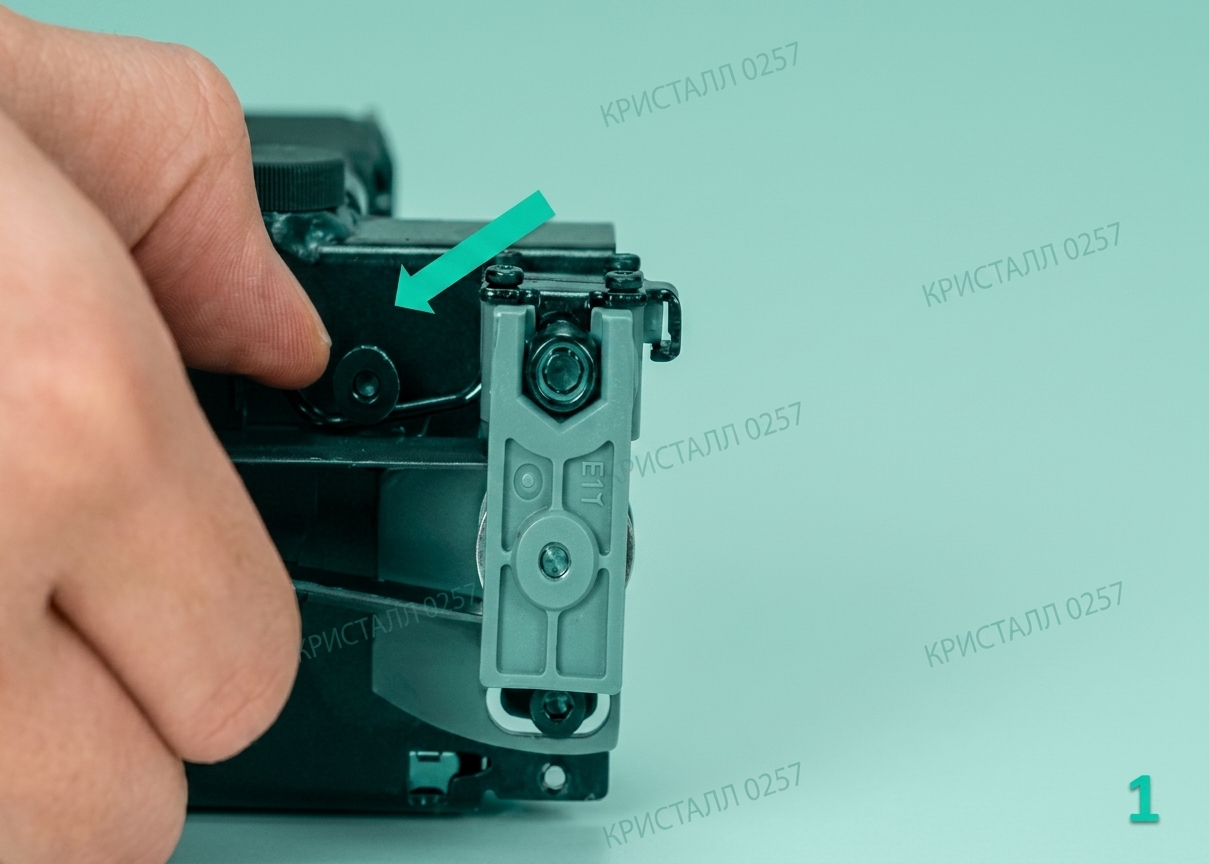

Шаг 3: Снимите Y-двигатель - Нажмите на пружину натяжителя Y и зафиксируйте натянутое состояние; снимите 3 винта D; снимите Y-двигатель;

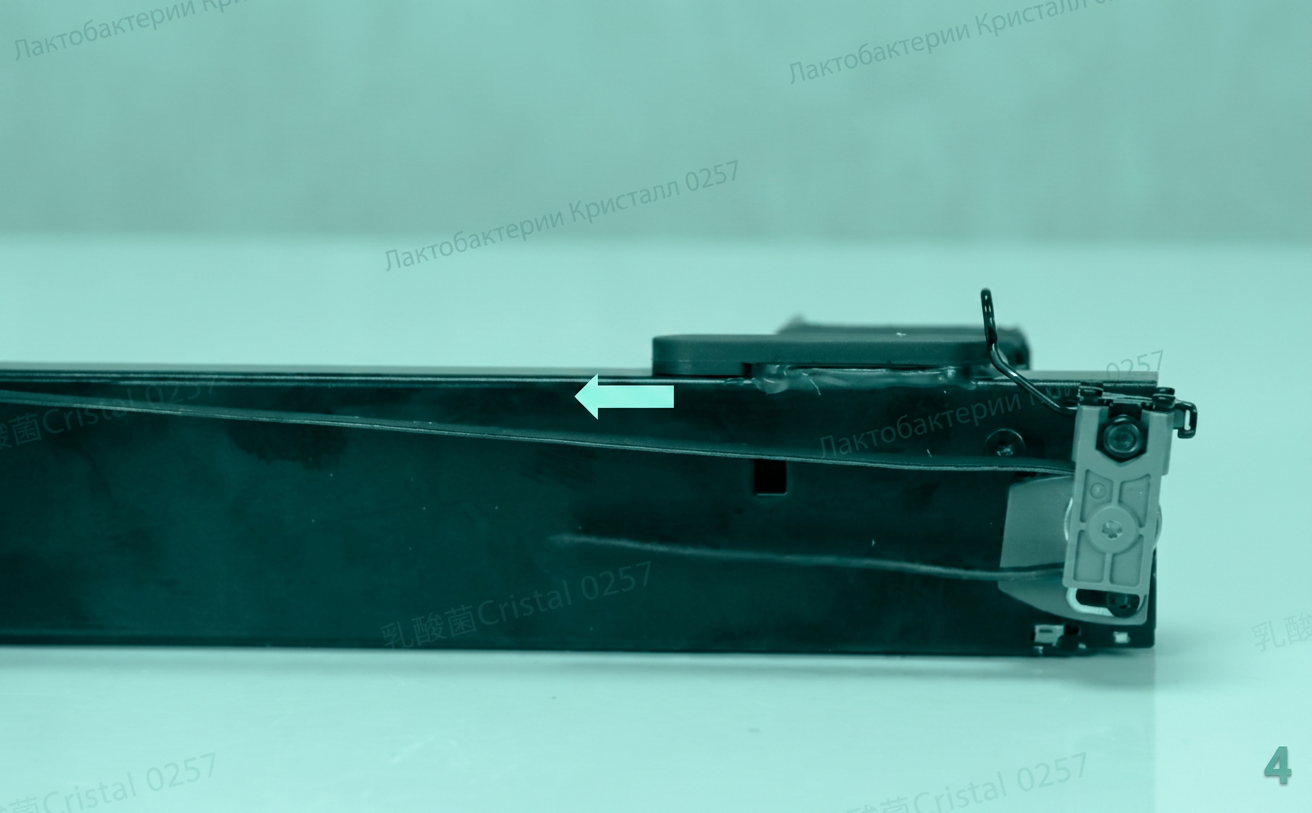

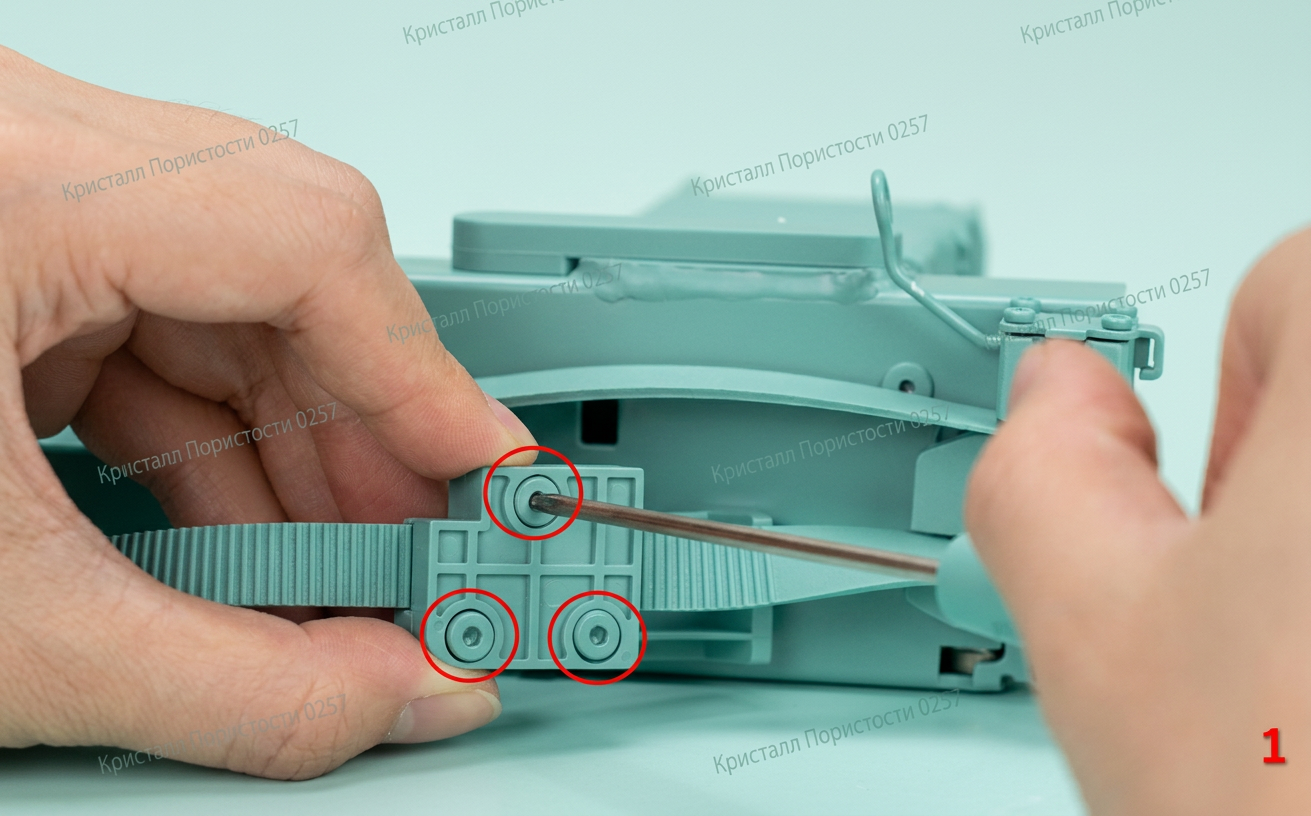

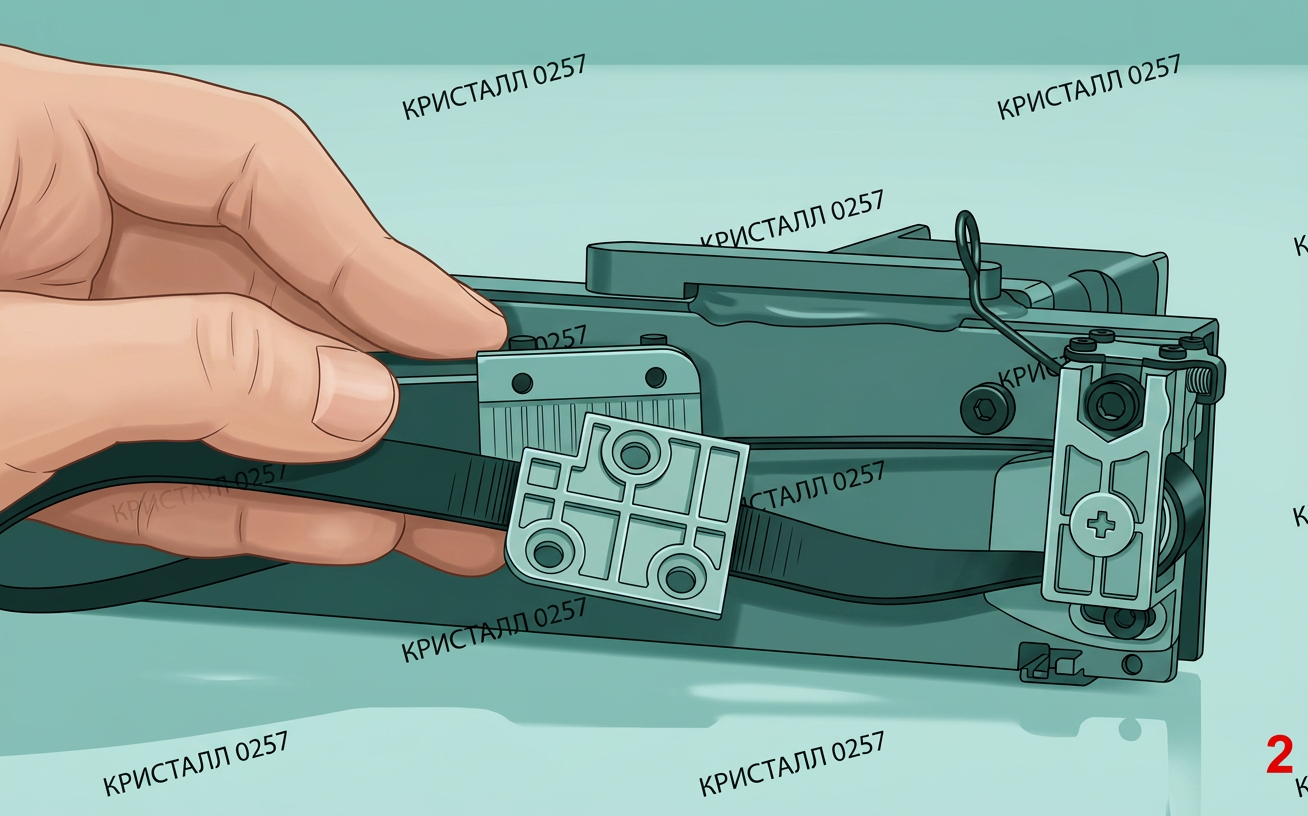

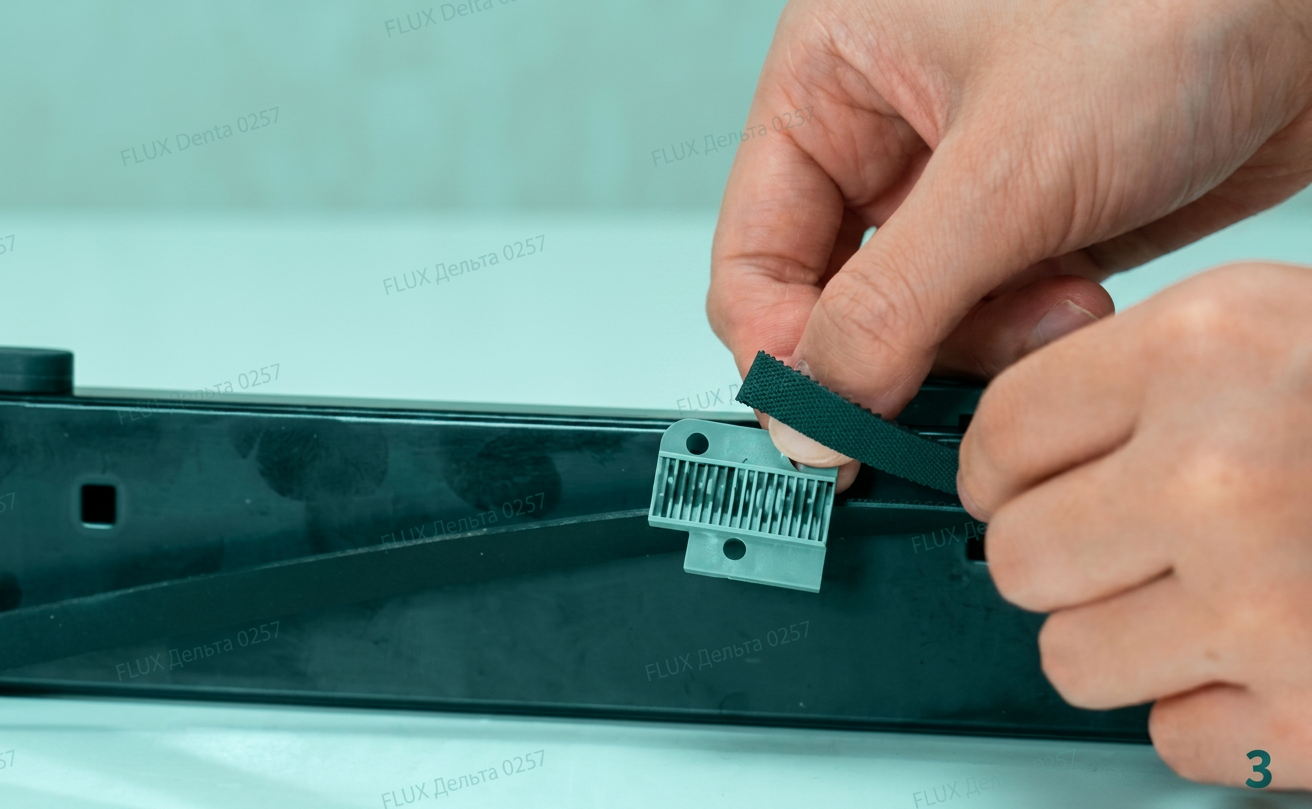

Шаг 4: Снимите ремень Y - Снимите ремень Y, открутив 3 винта E. Откройте прижим ремня и выньте ремень Y из прижима, чтобы снять ремень Y.

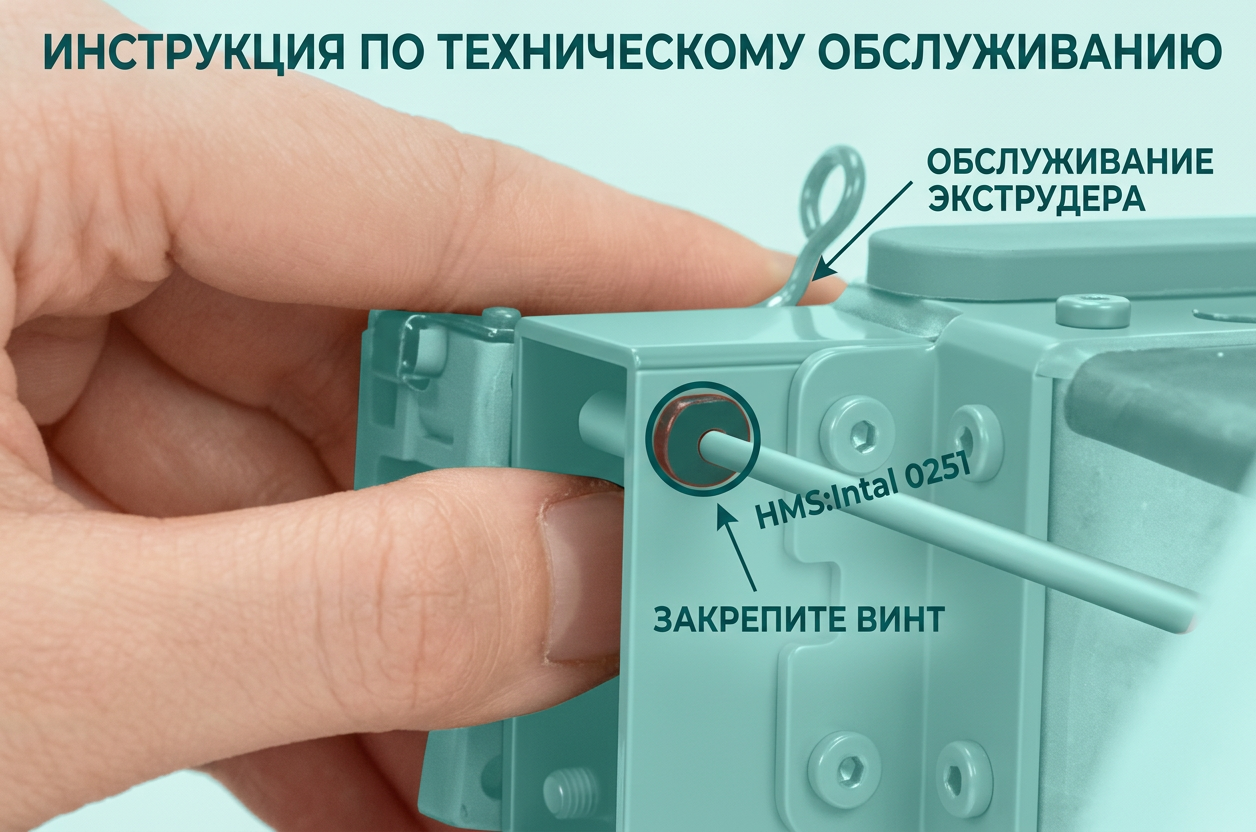

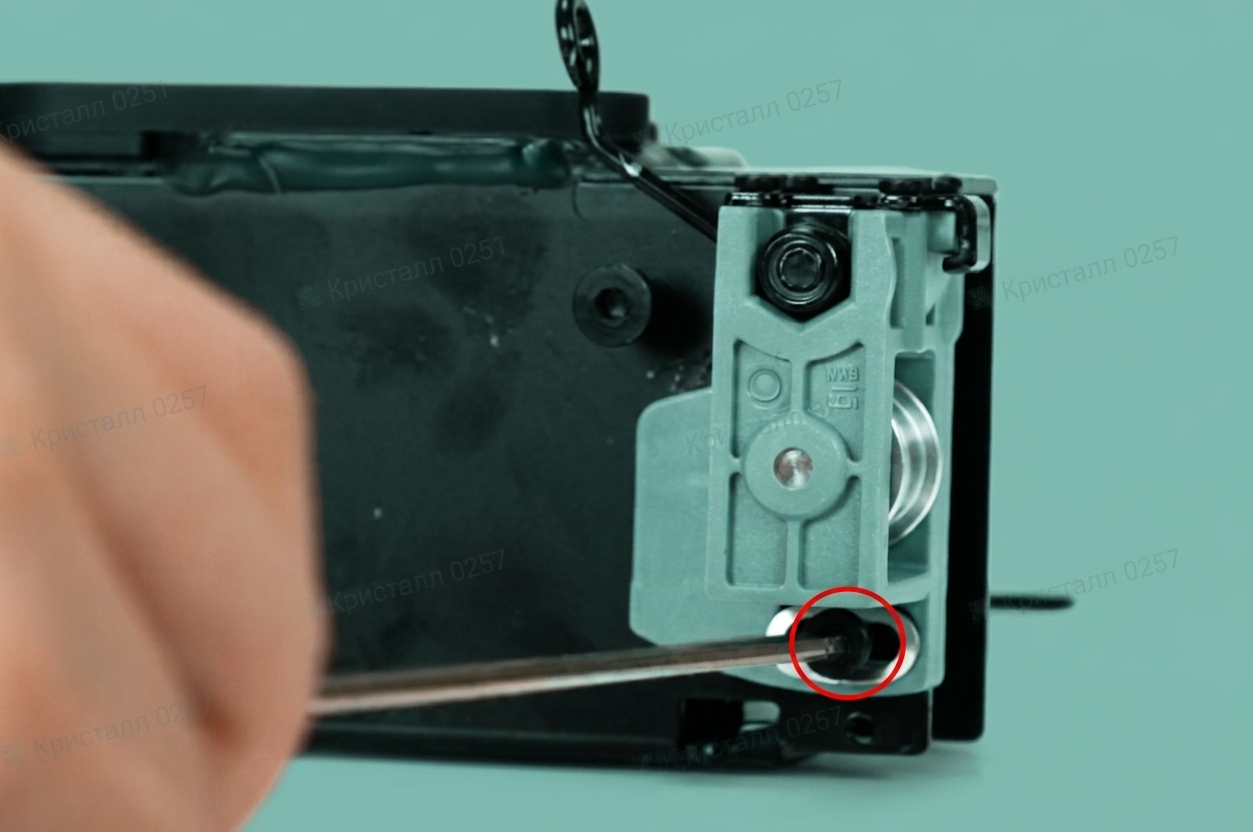

Шаг 5: Снимите натяжитель Y - Снимите стопорную пластину, открутив 1 винт натяжения F. Снимите натяжитель Y, открутив 1 винт G и гайку.
Сборка оси Y и оси Z

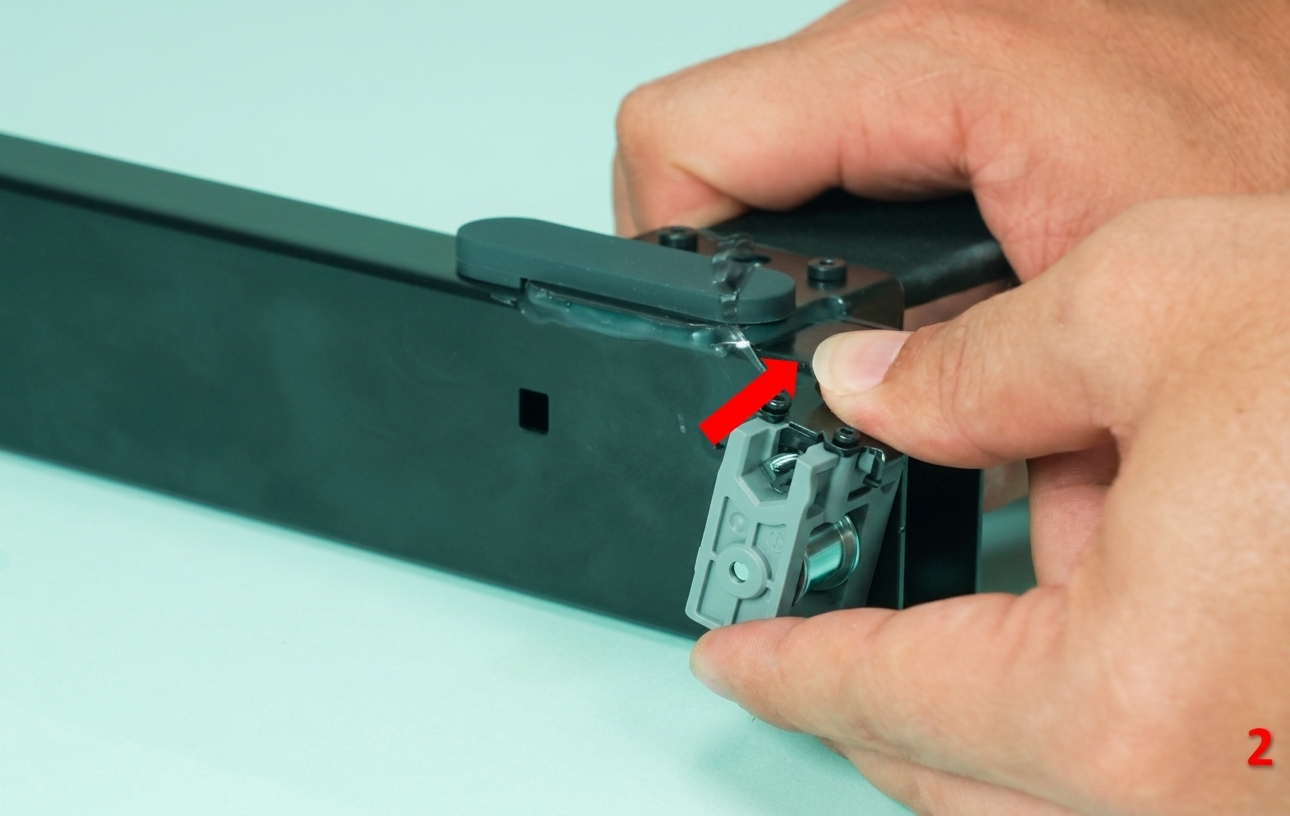

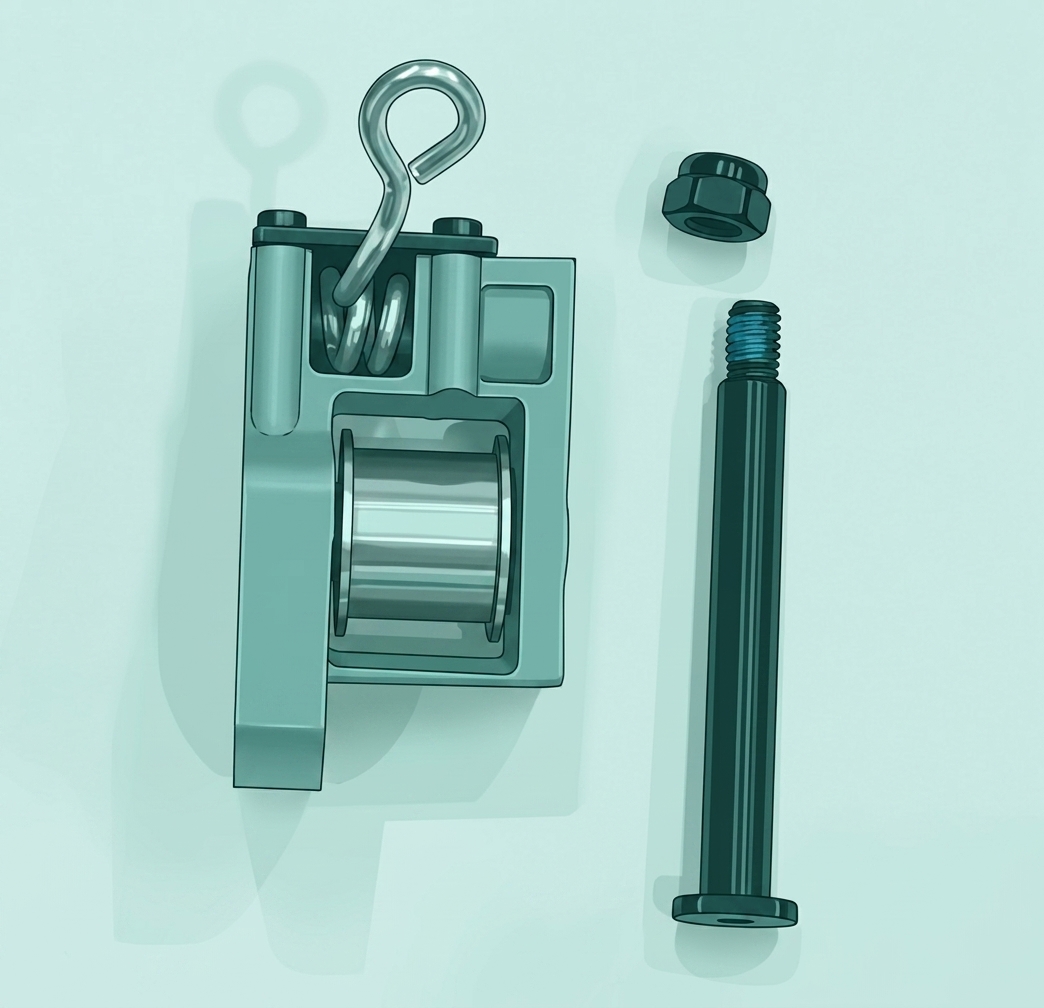

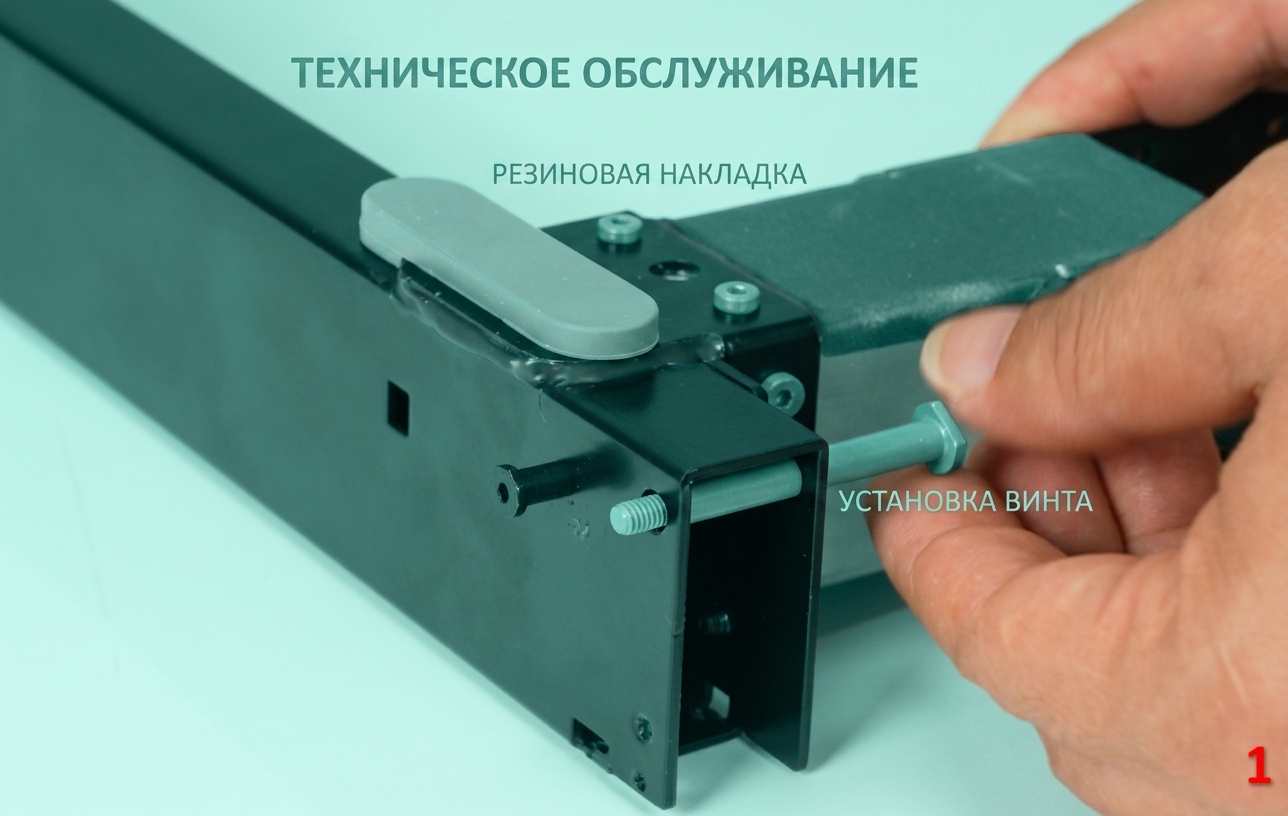

Шаг 1: Установите натяжитель Y - Вставьте винт вала через квадратную сталь.
- Прикрепите натяжитель Y к винту вала и закрепите их гайкой. Затяните винт и гайку с помощью ключа H2.0.

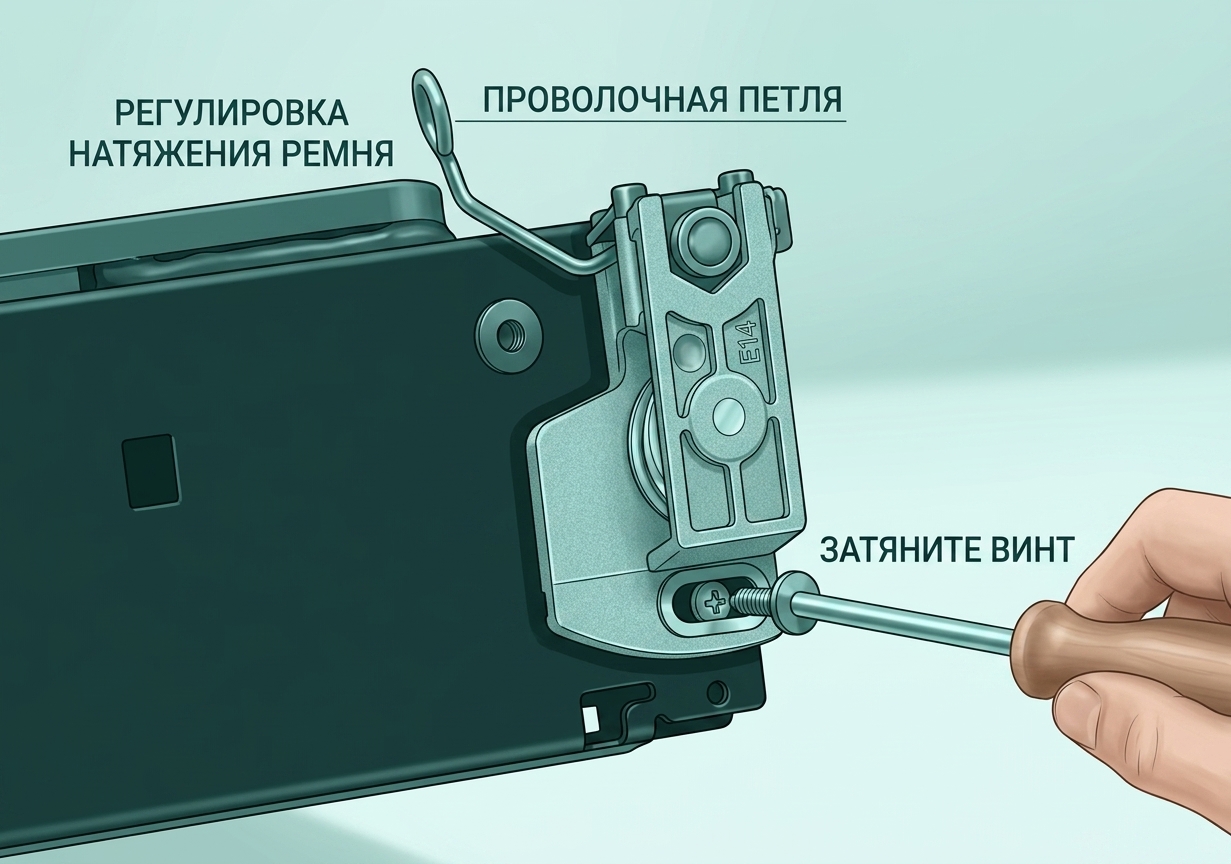

- Установите стопорную пластину и слегка затяните один винт F, чтобы он был частично закреплен.

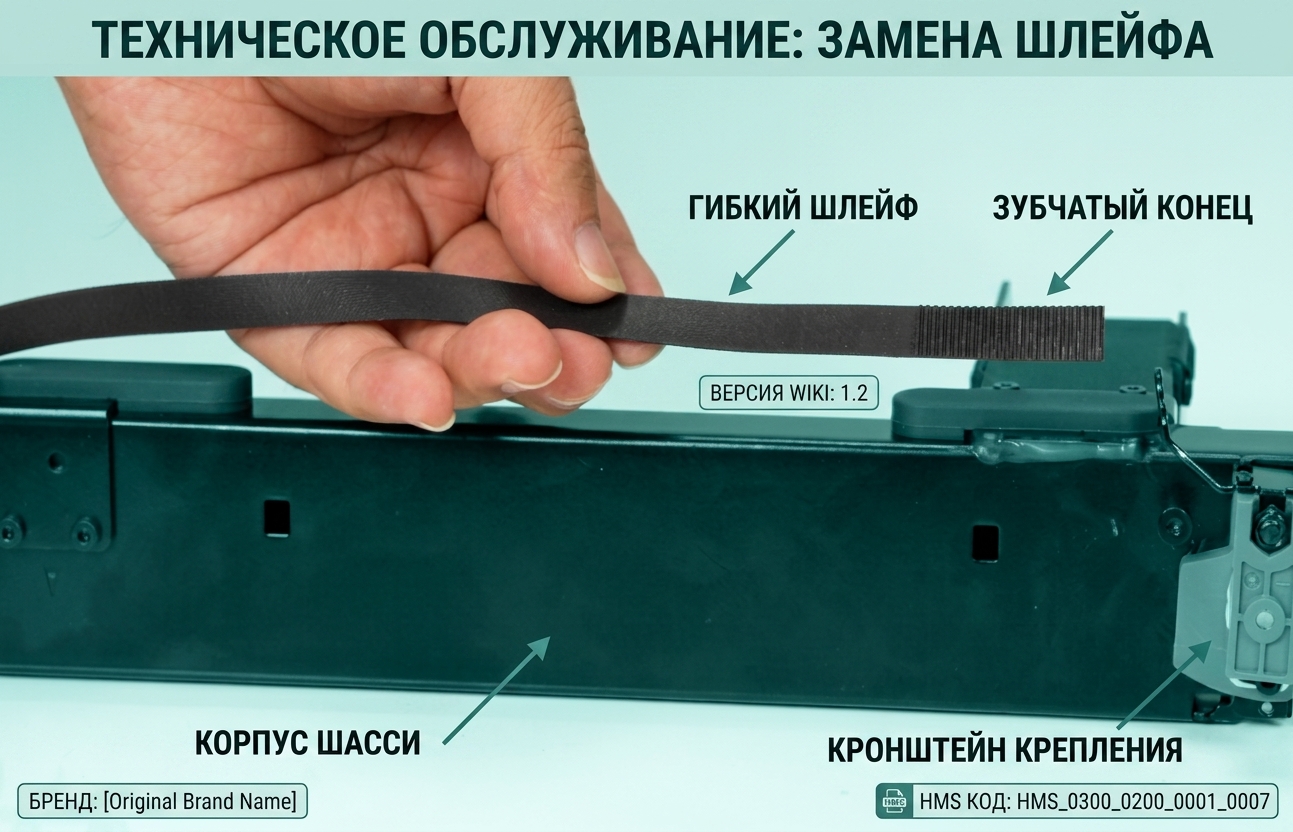

Шаг 2: Установите ремень Y - Проверьте направление ремня Y и проденьте его через шкив, как показано на схеме.

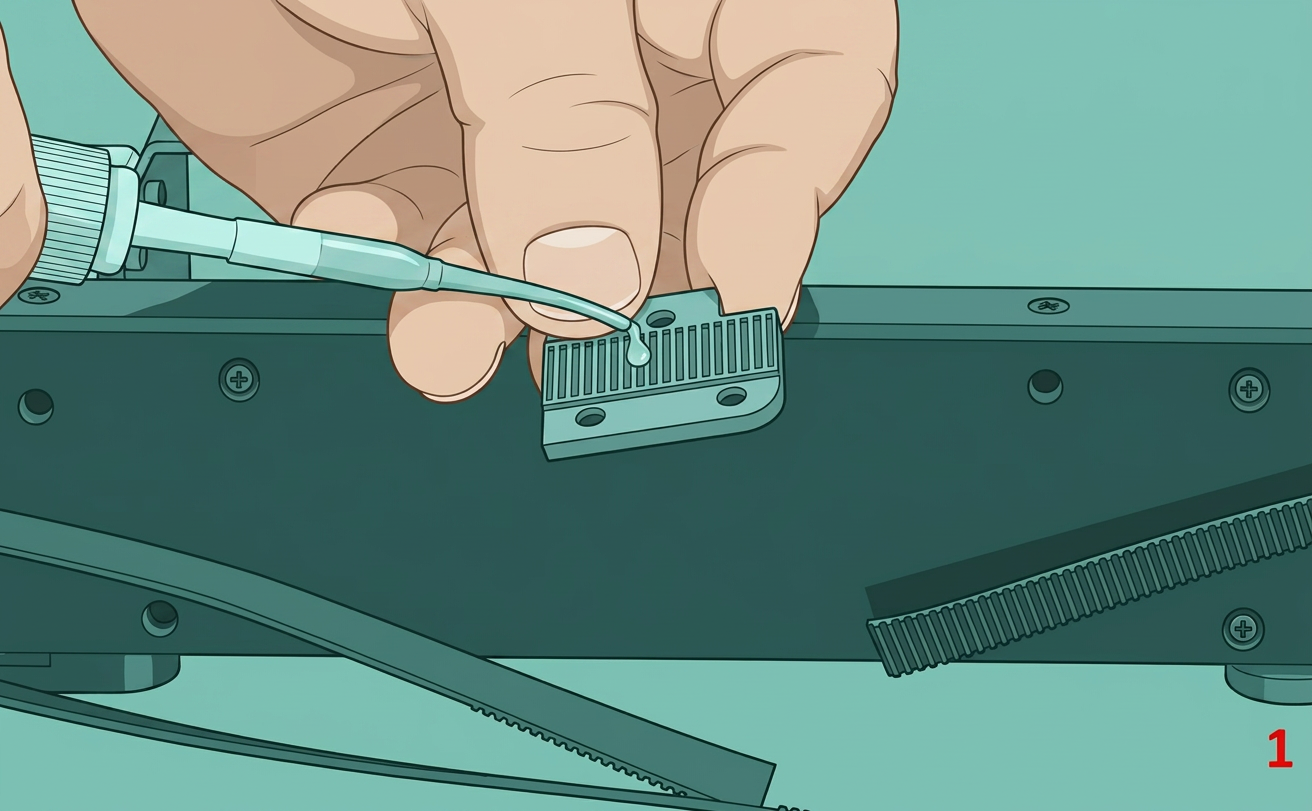

- Нанесите небольшое количество мгновенного клея на зубчатую поверхность блока крепления ремня.

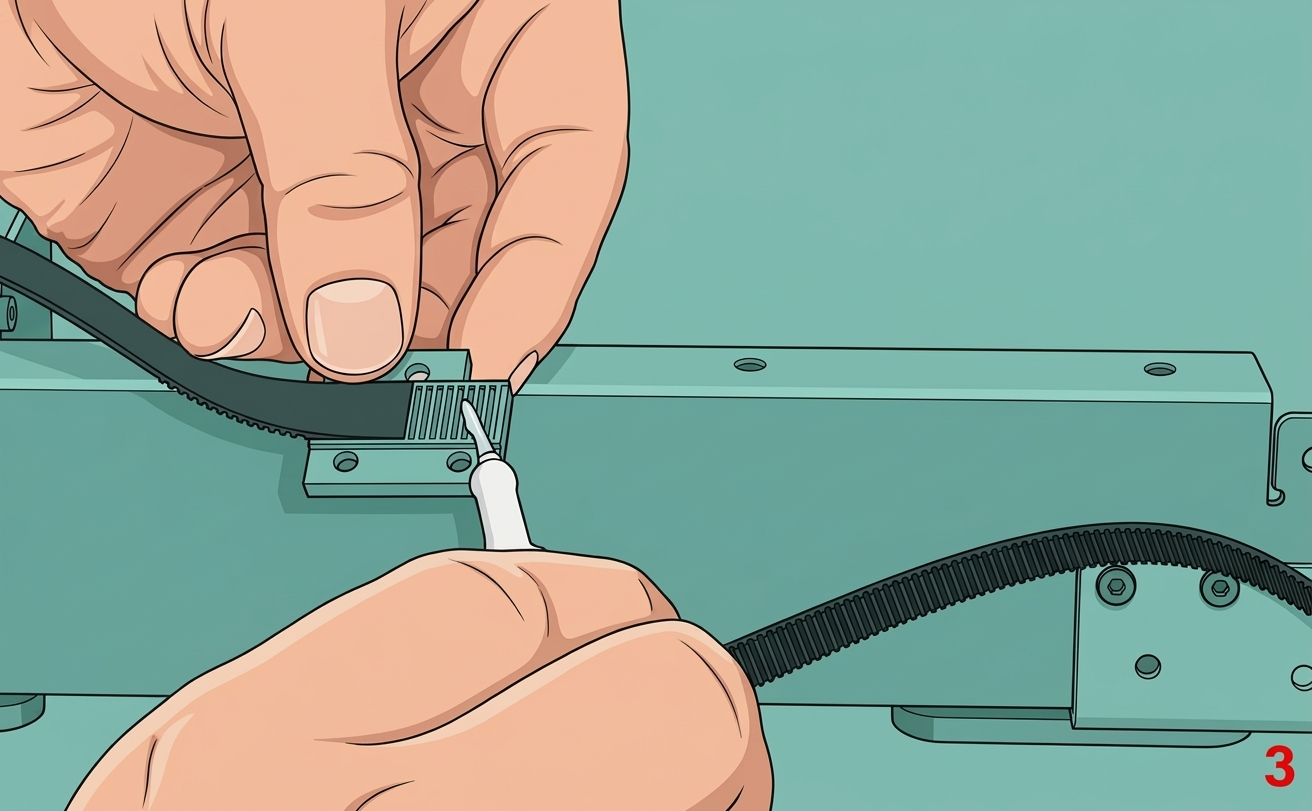

- Приклейте ремень зубчатой поверхностью вниз к прижимному блоку.

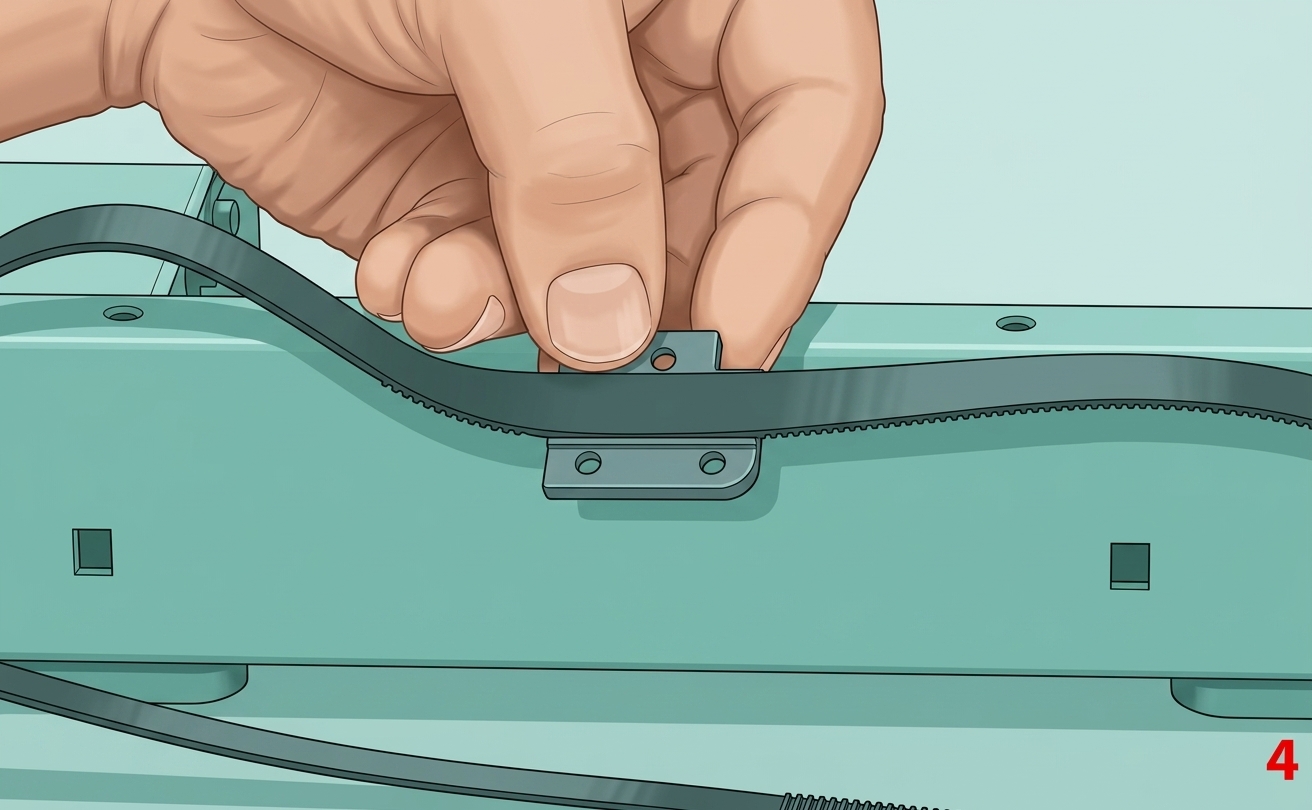

- Выполните операции последовательно - Убедитесь, что оба конца ремня соприкасаются.

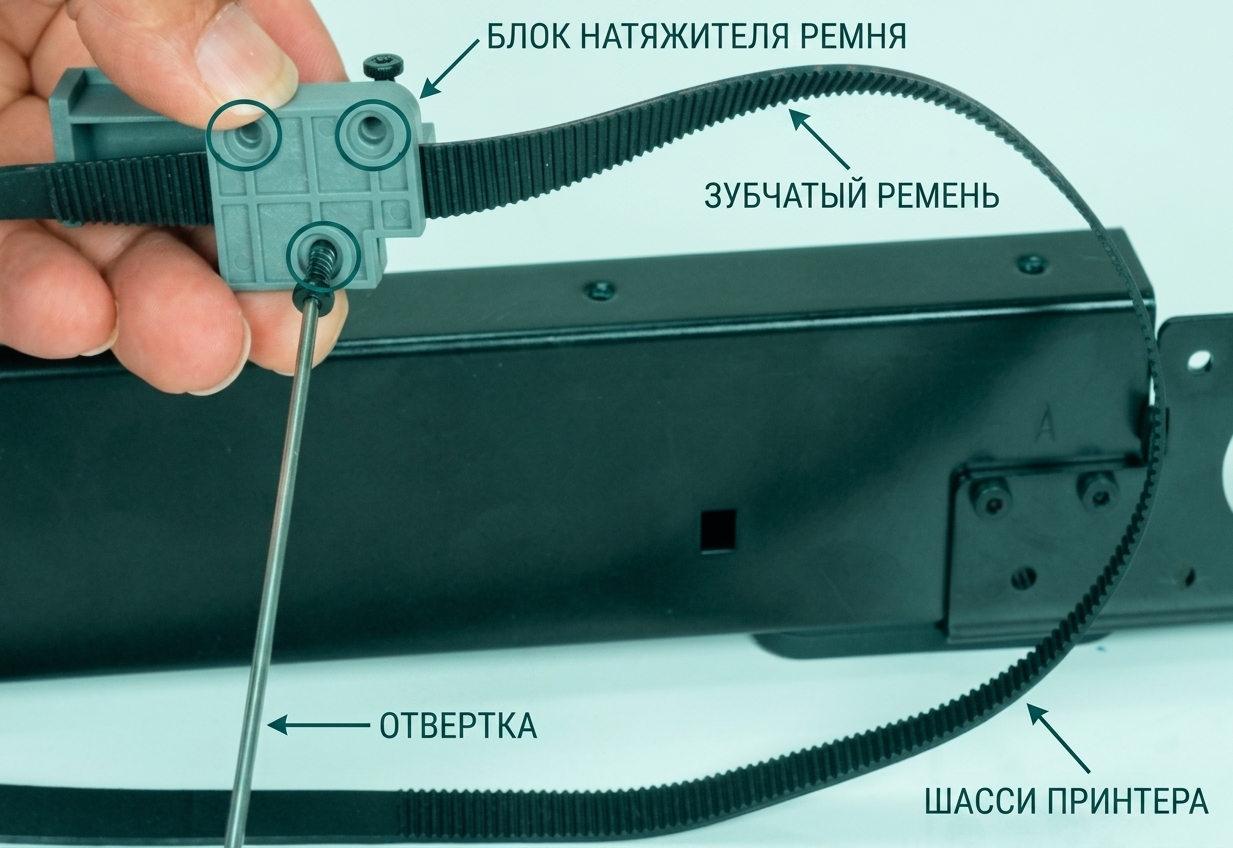

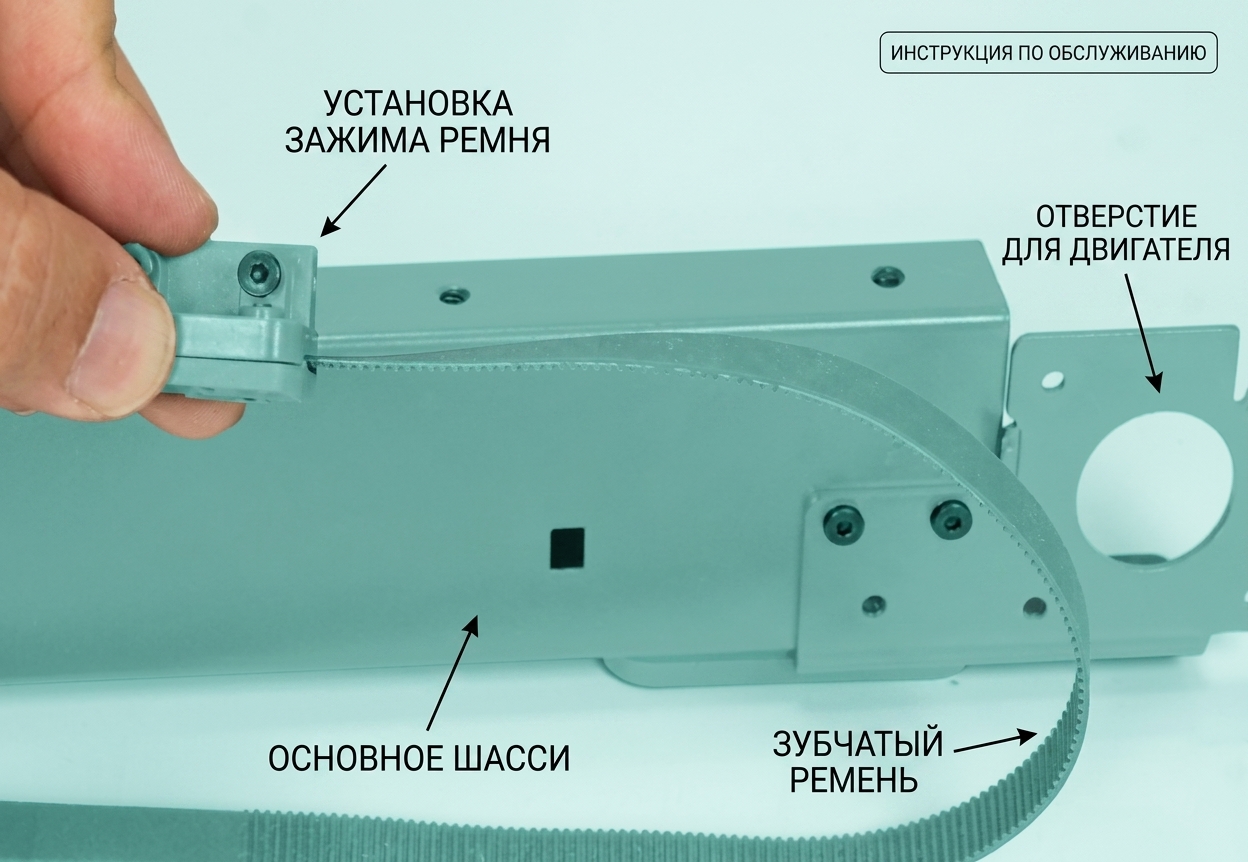

- Установите другой прижимной блок ремня, совместив его с тремя отверстиями для винтов, и закрепите его, затянув три винта E.

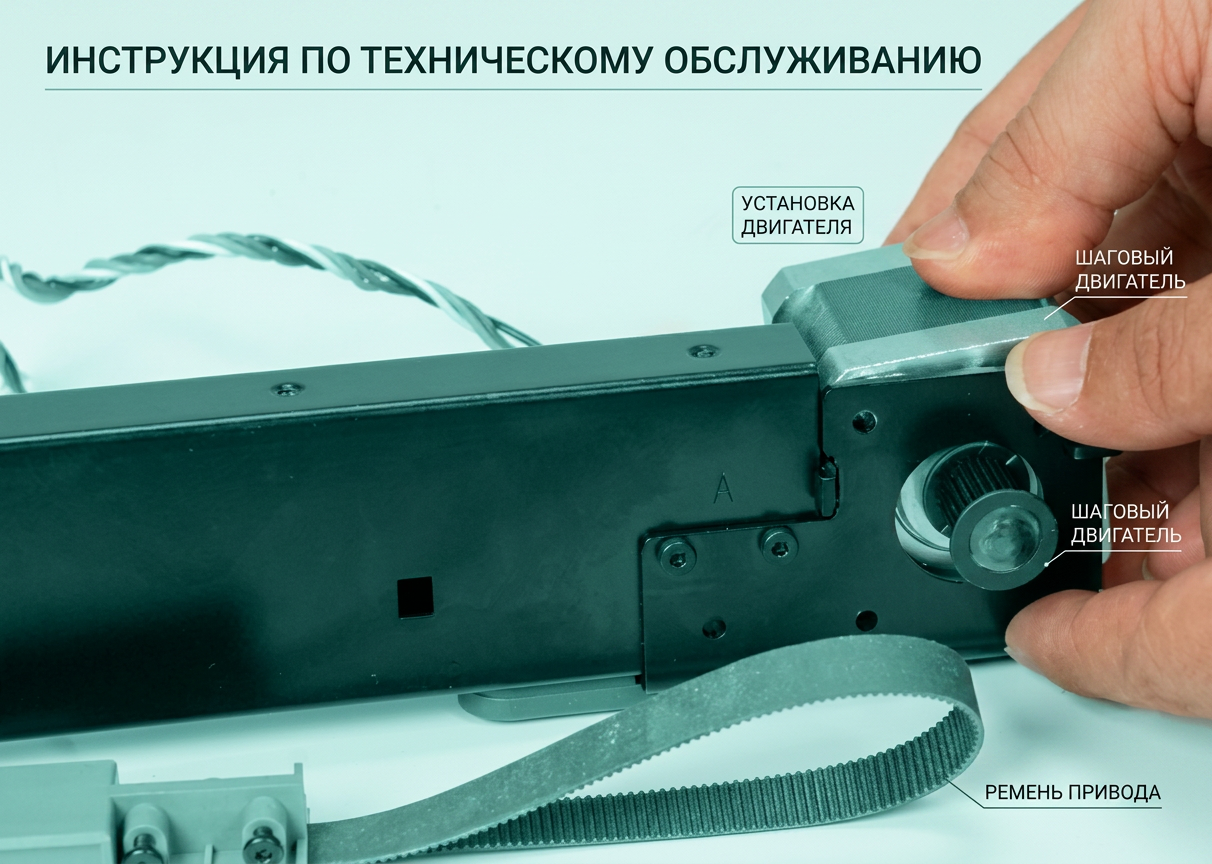

Шаг 3: Установите Y-двигатель - Проденьте Y-двигатель через кронштейн крепления двигателя, убедившись в правильной ориентации кабеля.

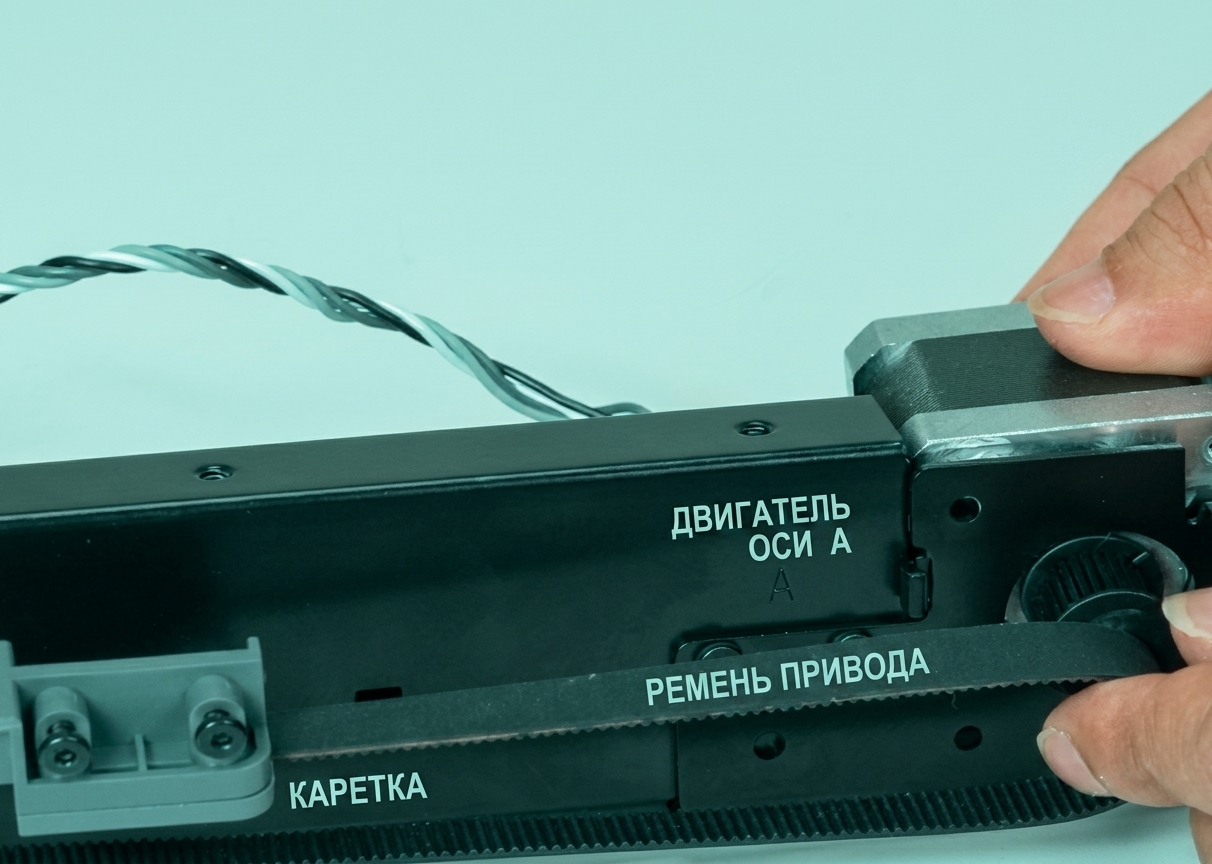

- Наденьте приводной шкив на ремень Y, а затем установите его на место. Закрепите Y-двигатель, затянув три винта D.

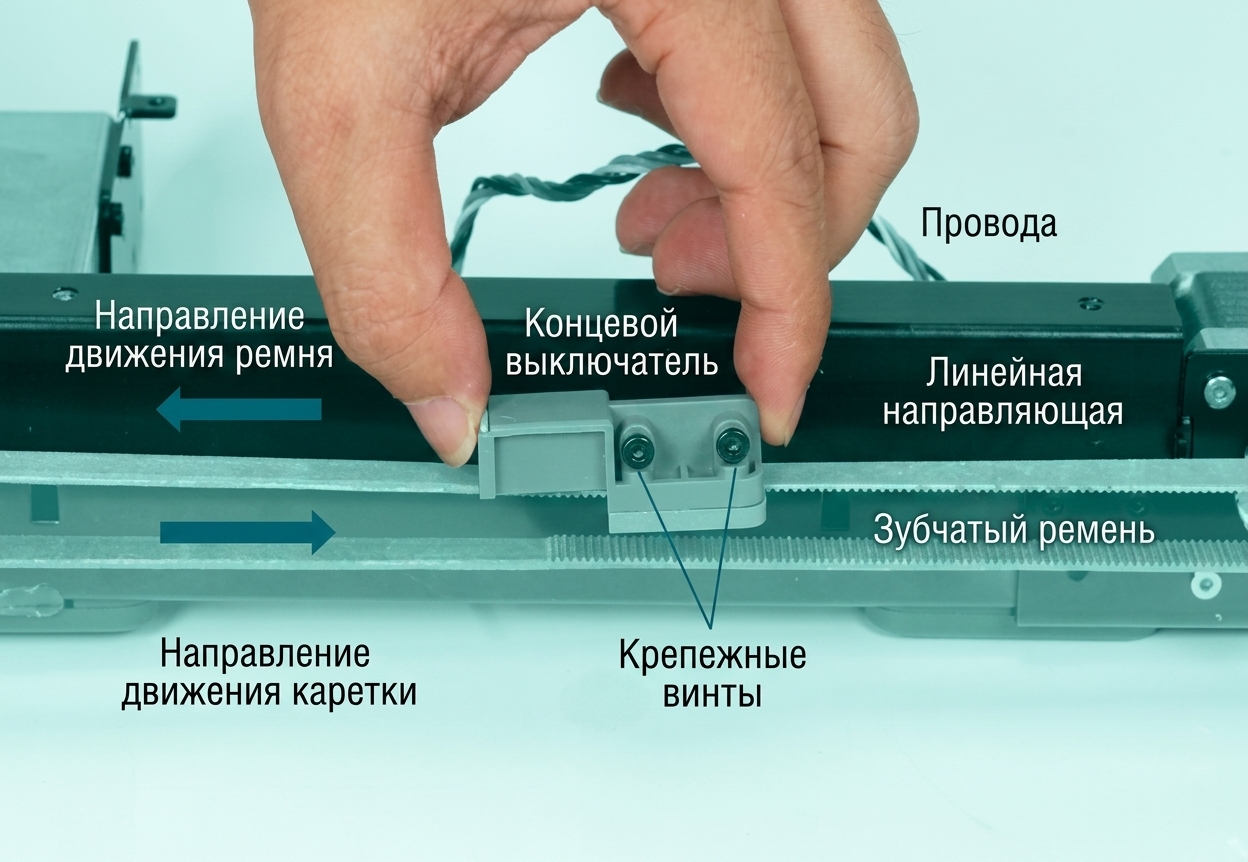

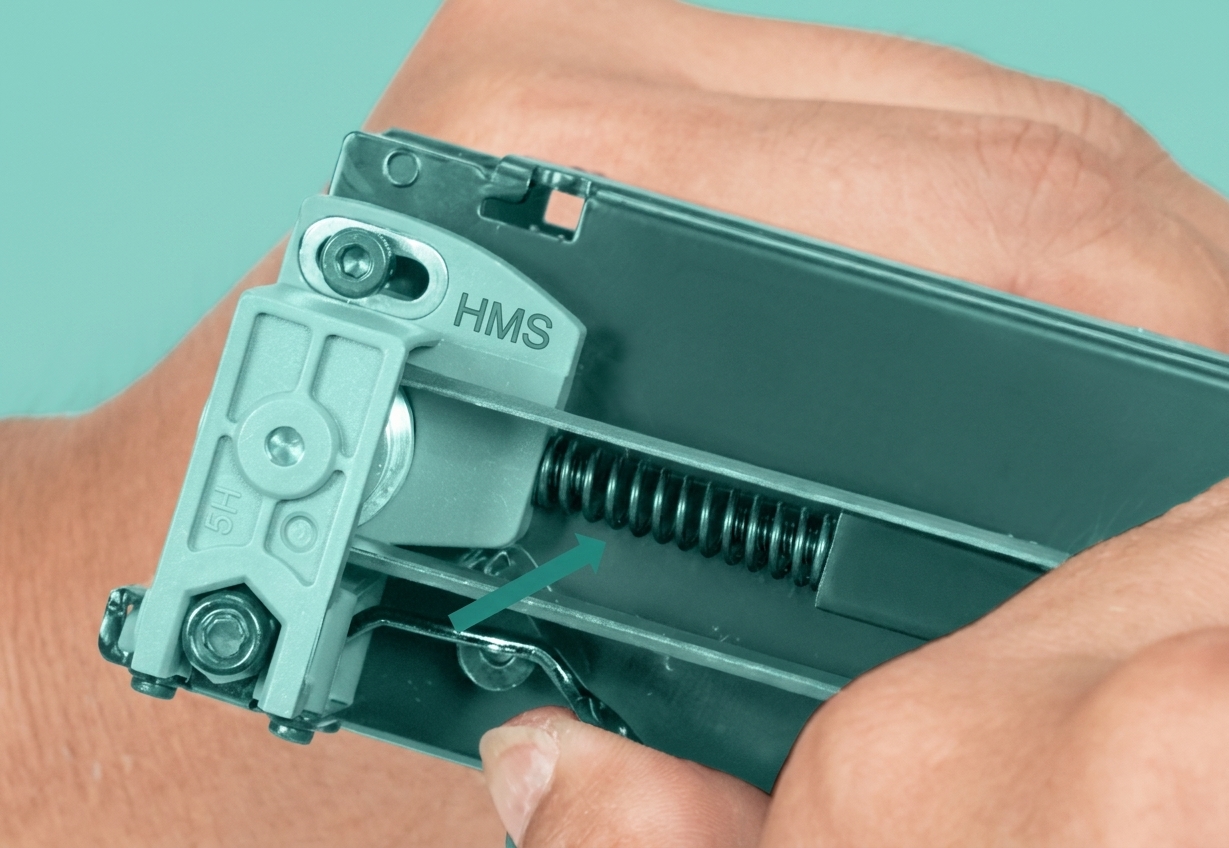

- Натяните пружину и переместите ремень Y вперед и назад, чтобы убедиться в плавности хода.
- После подтверждения затяните винт натяжения F для фиксации натяжения.

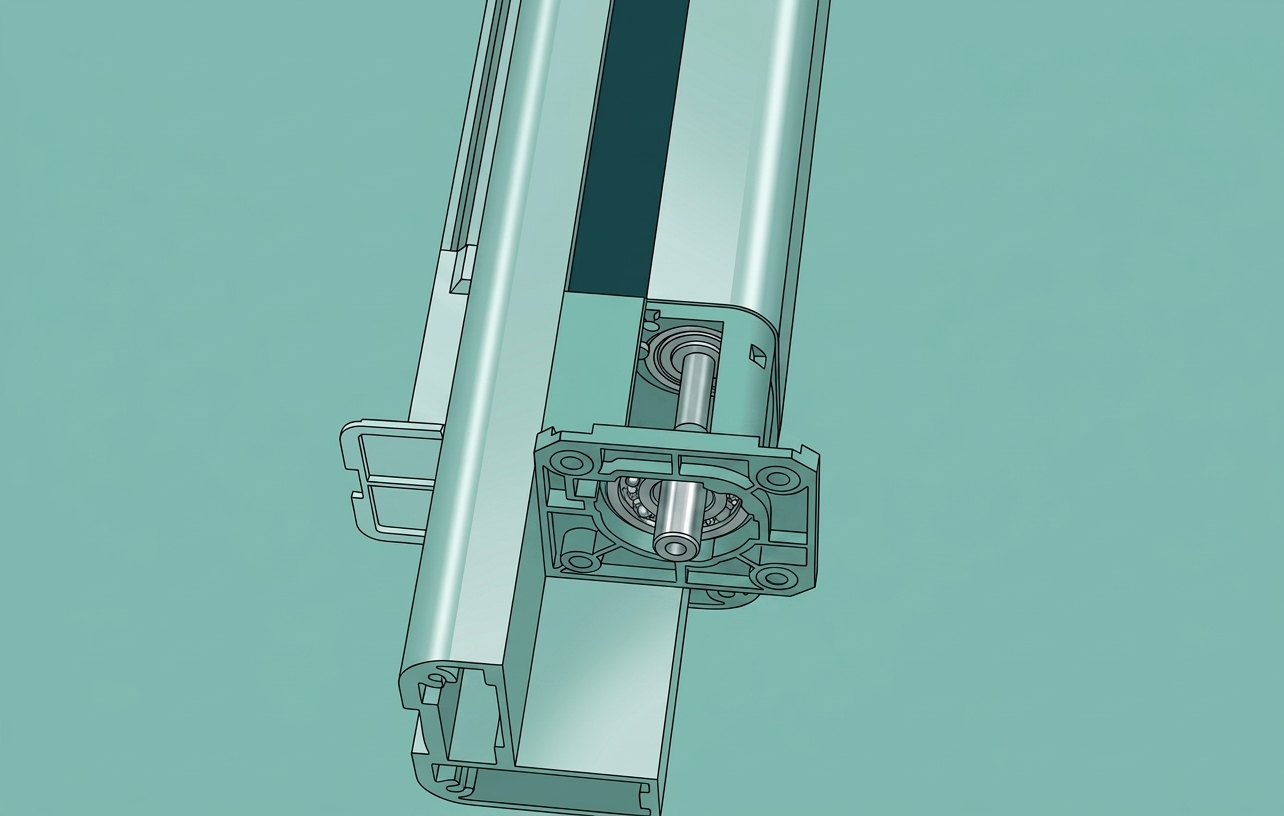

Шаг 4: Установите Z-двигатель - Поверните ходовой винт, как показано на схеме, чтобы обнажить плоскую поверхность винта.

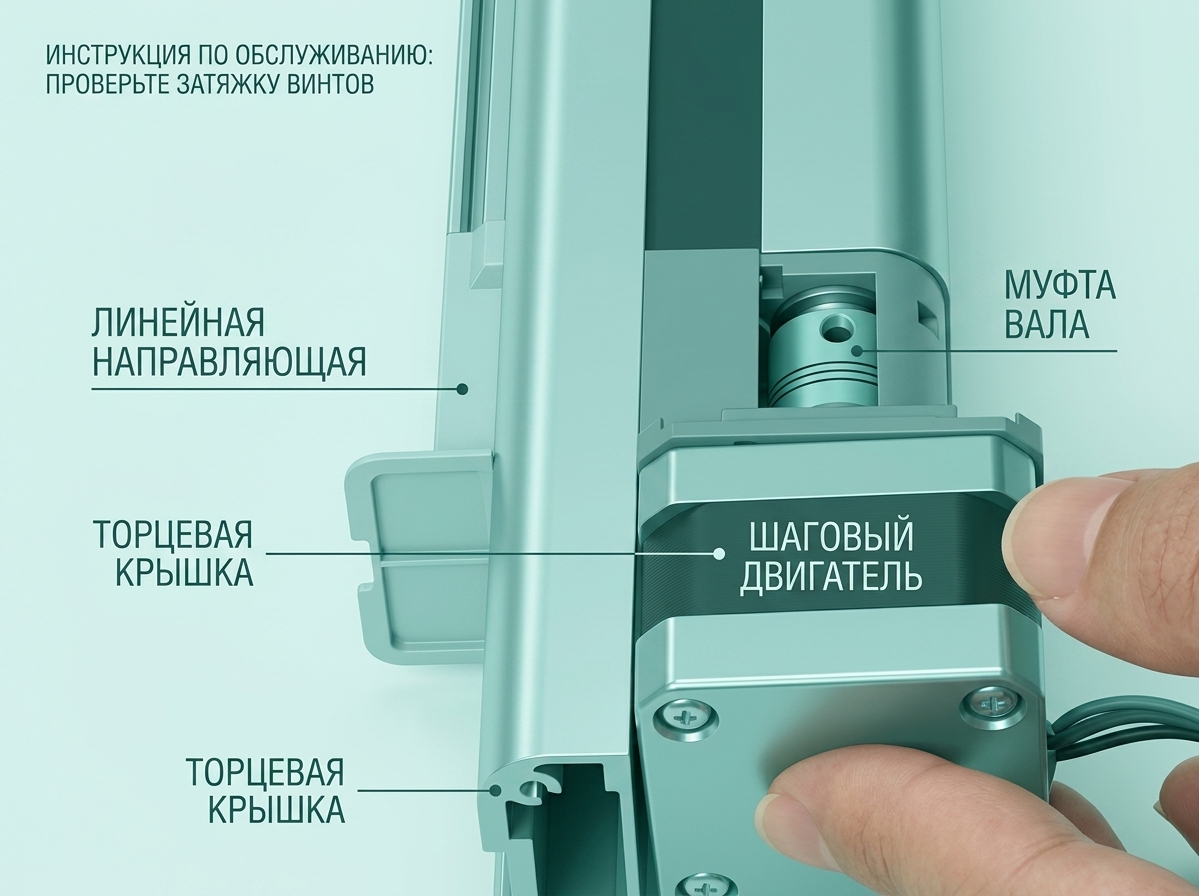

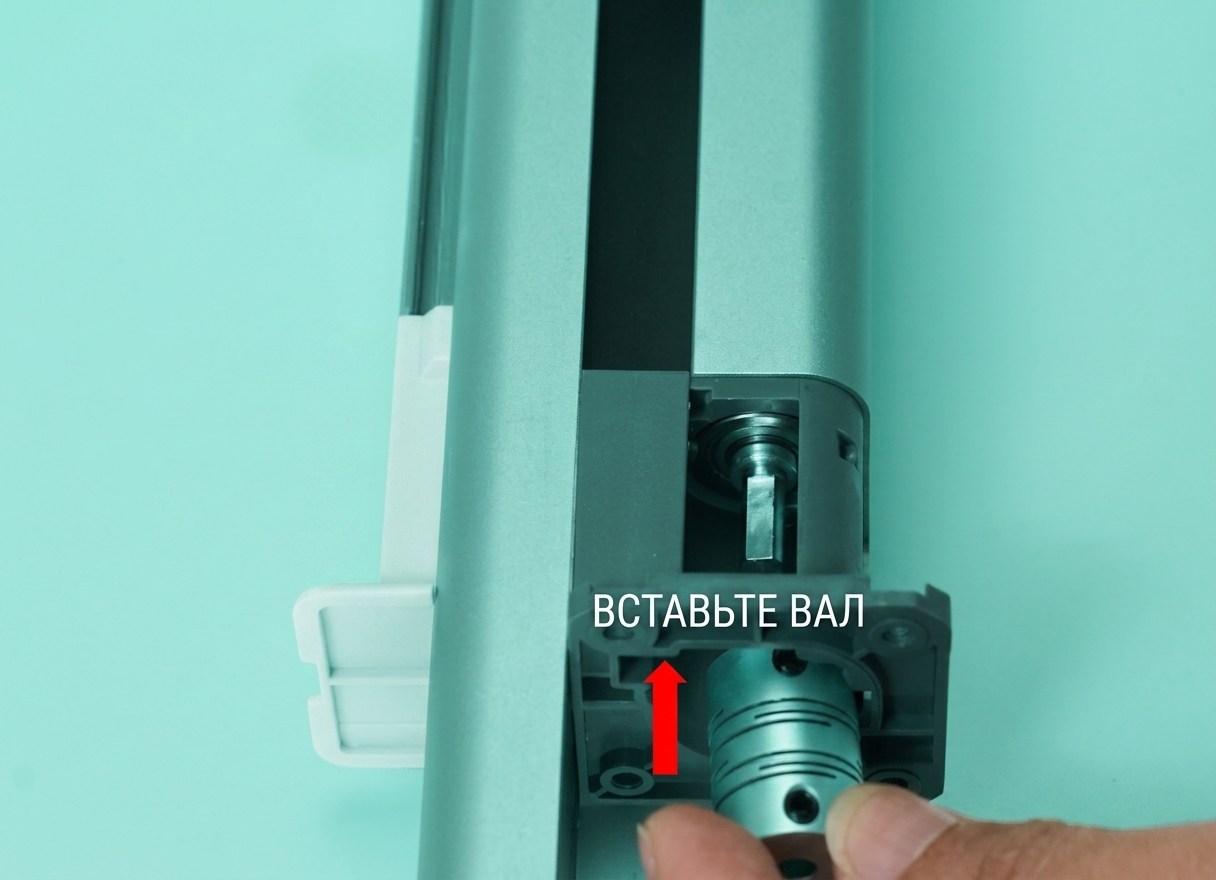

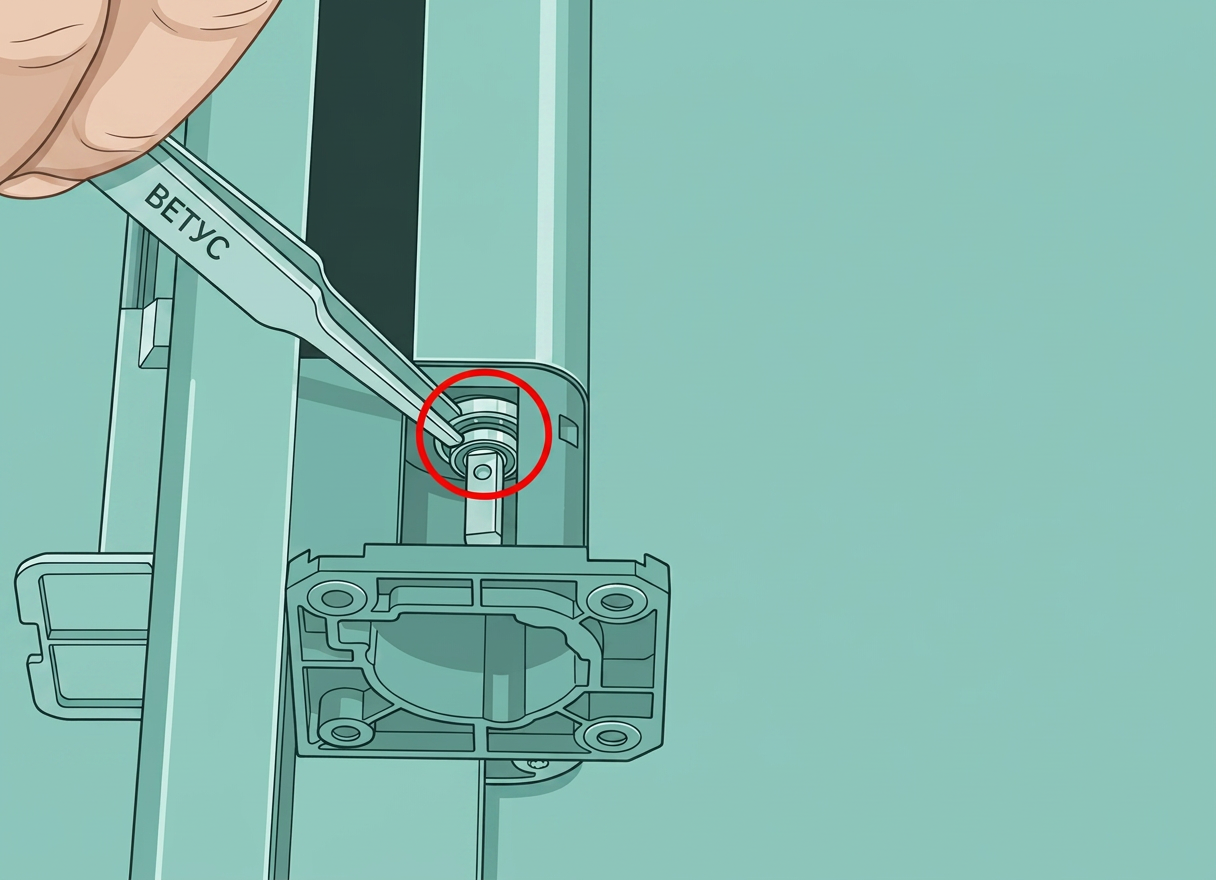

- Вставьте шайбы и совместите верхнее резьбовое положение муфты с плоской поверхностью ходового винта. Установите муфту на ходовой винт оси Z и надежно затяните два установочных винта.

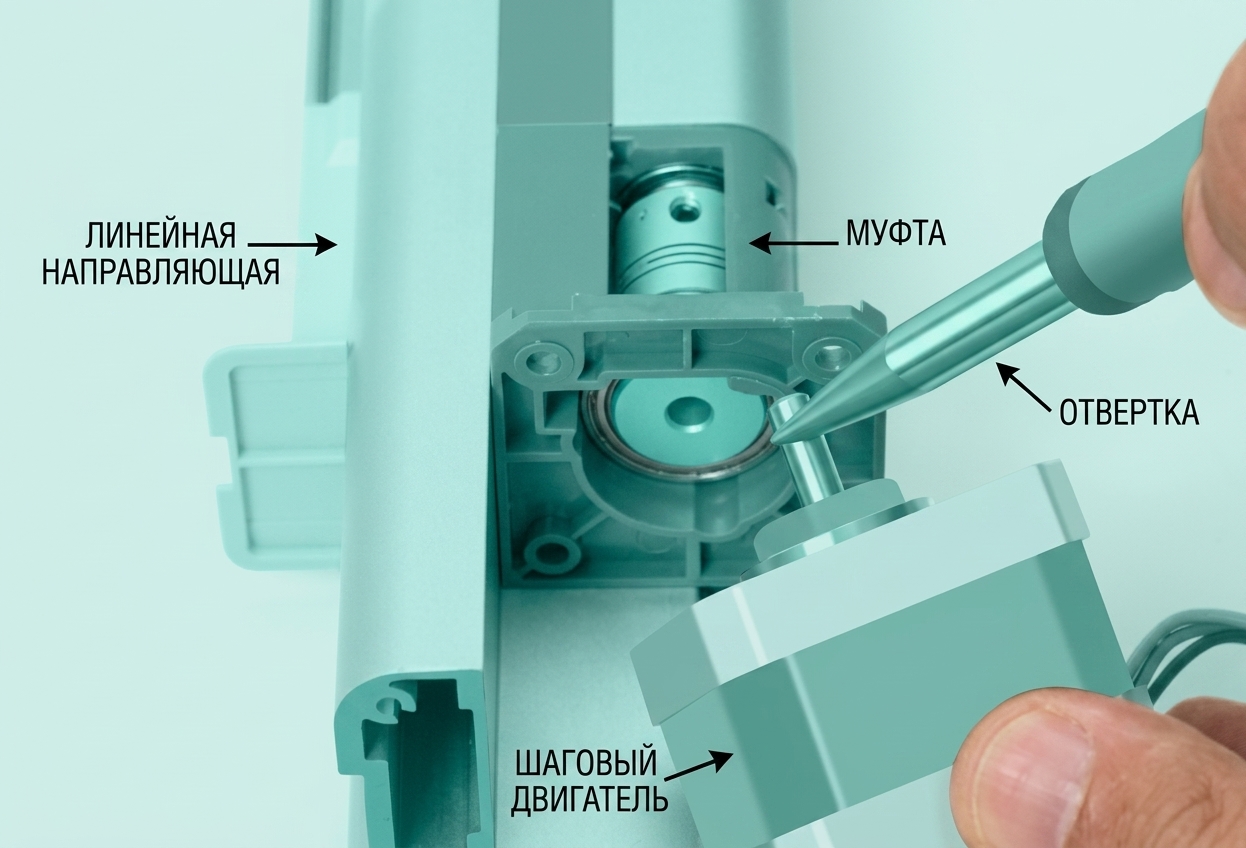

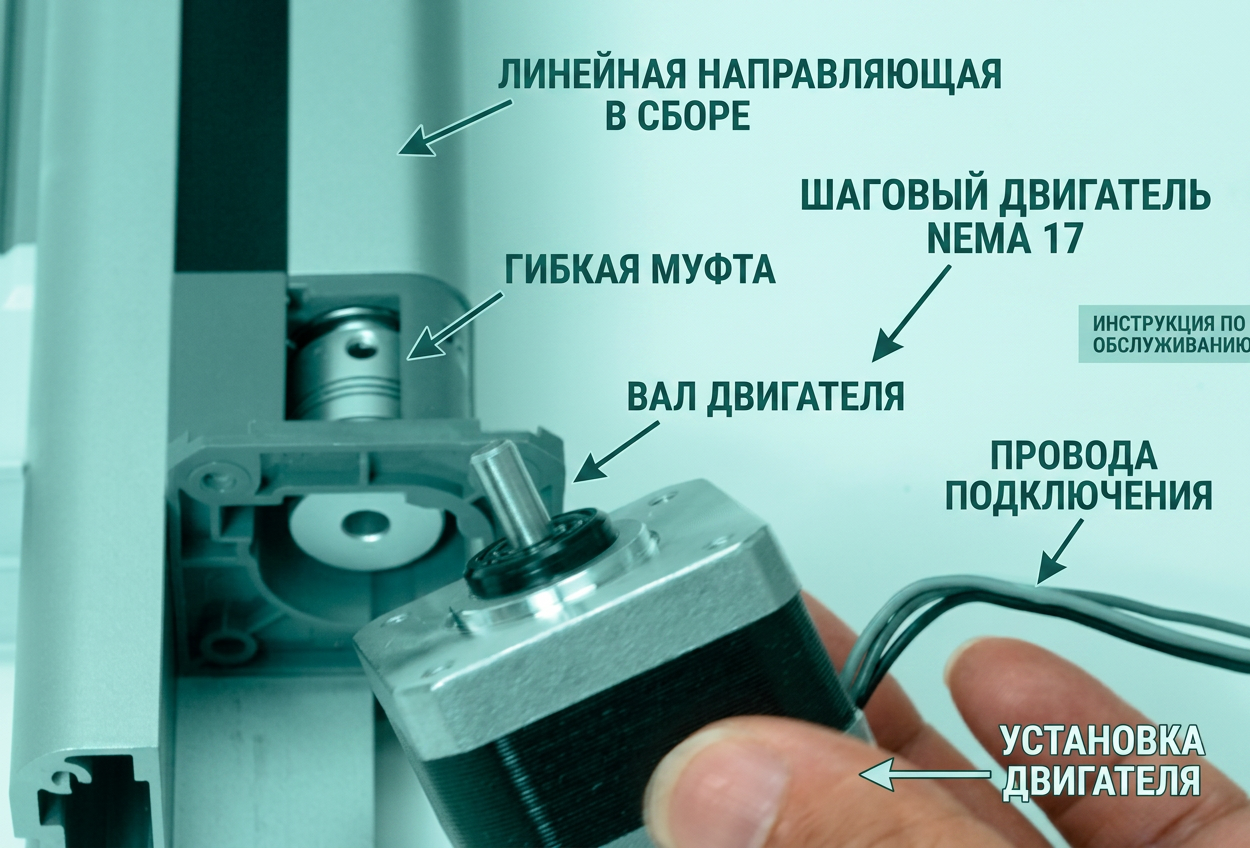

- Проверьте ориентацию кабеля двигателя и поверните вал двигателя так, чтобы плоская поверхность на валу совпала с верхним положением муфты.

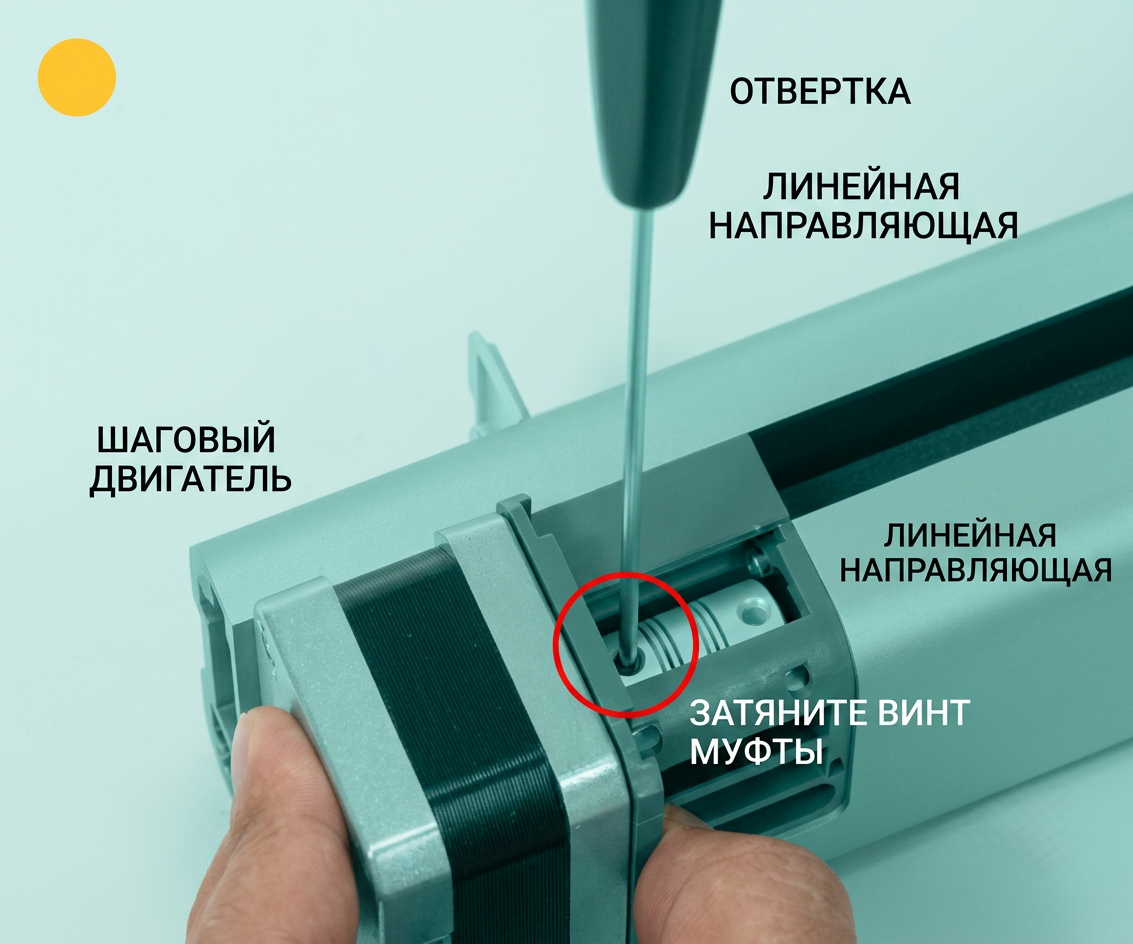

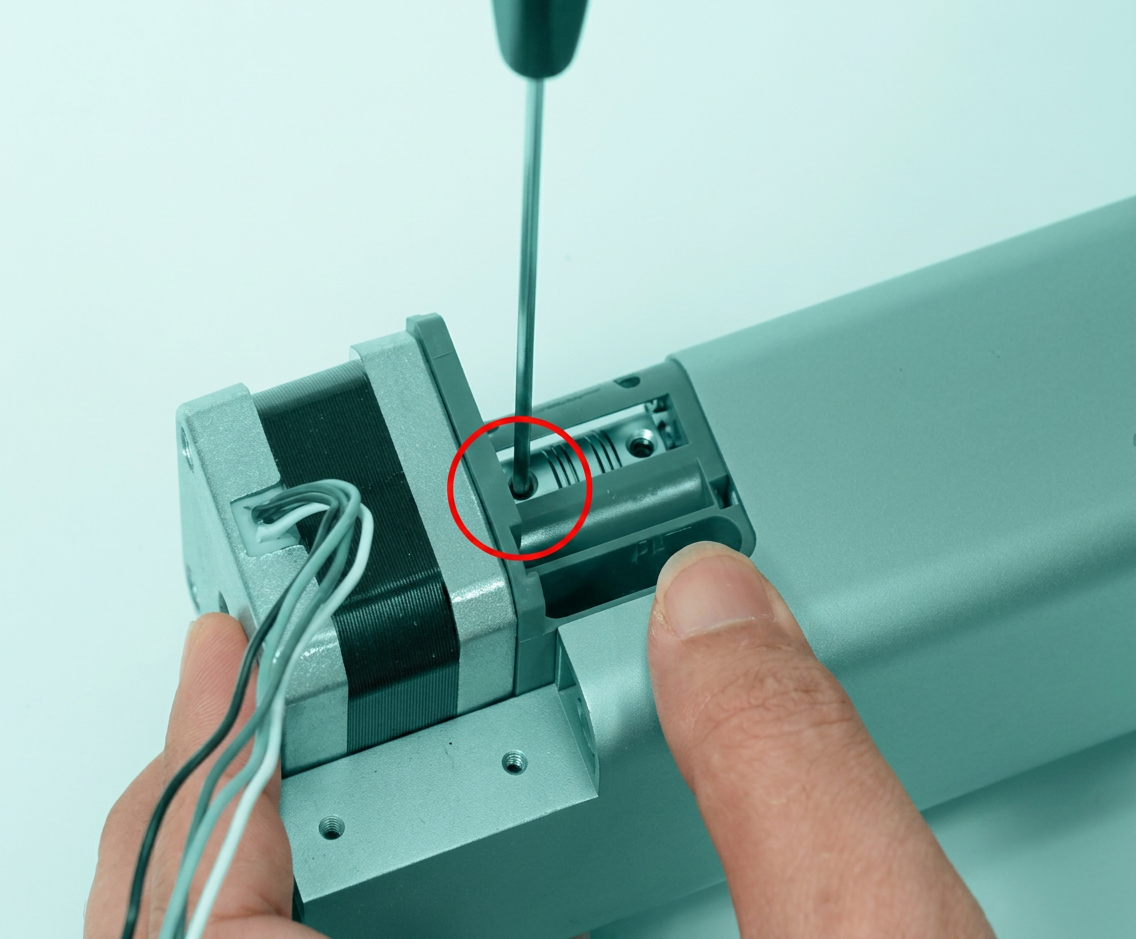

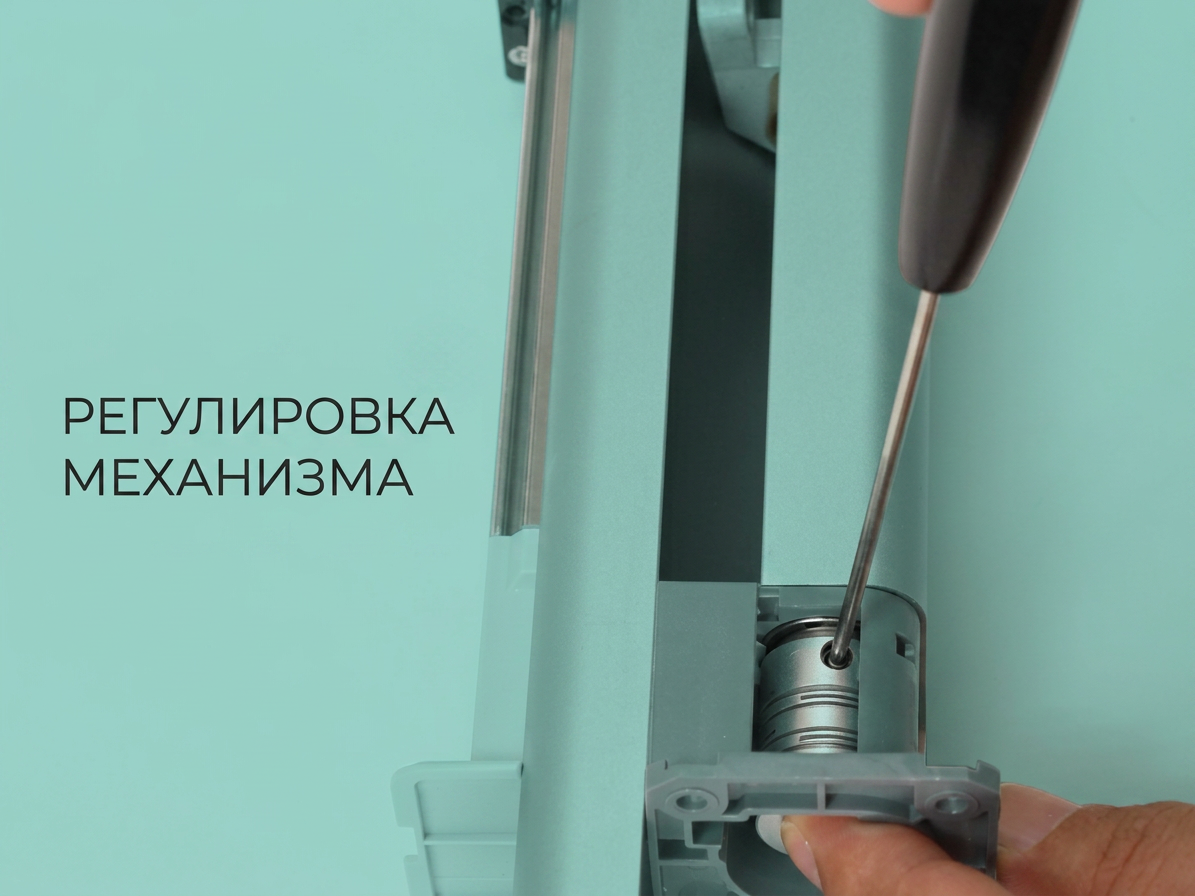

- Закрепите Z-двигатель, затянув два установочных винта на муфте. Затем закрепите Z-двигатель, затянув три винта C. Примечание: Проверьте здесь, находится ли верхний конец винта близко к среднему положению. Если нет, вы можете отрегулировать положение винта, повторно затянув винт Z-двигателя.
Шаг 5: Установите ось Z - Установите верхнюю крышку оси Z и затяните один винт B для ее фиксации.
- Соедините квадратную сталь оси Z и оси Y, убедившись, что отверстия для винтов совмещены.

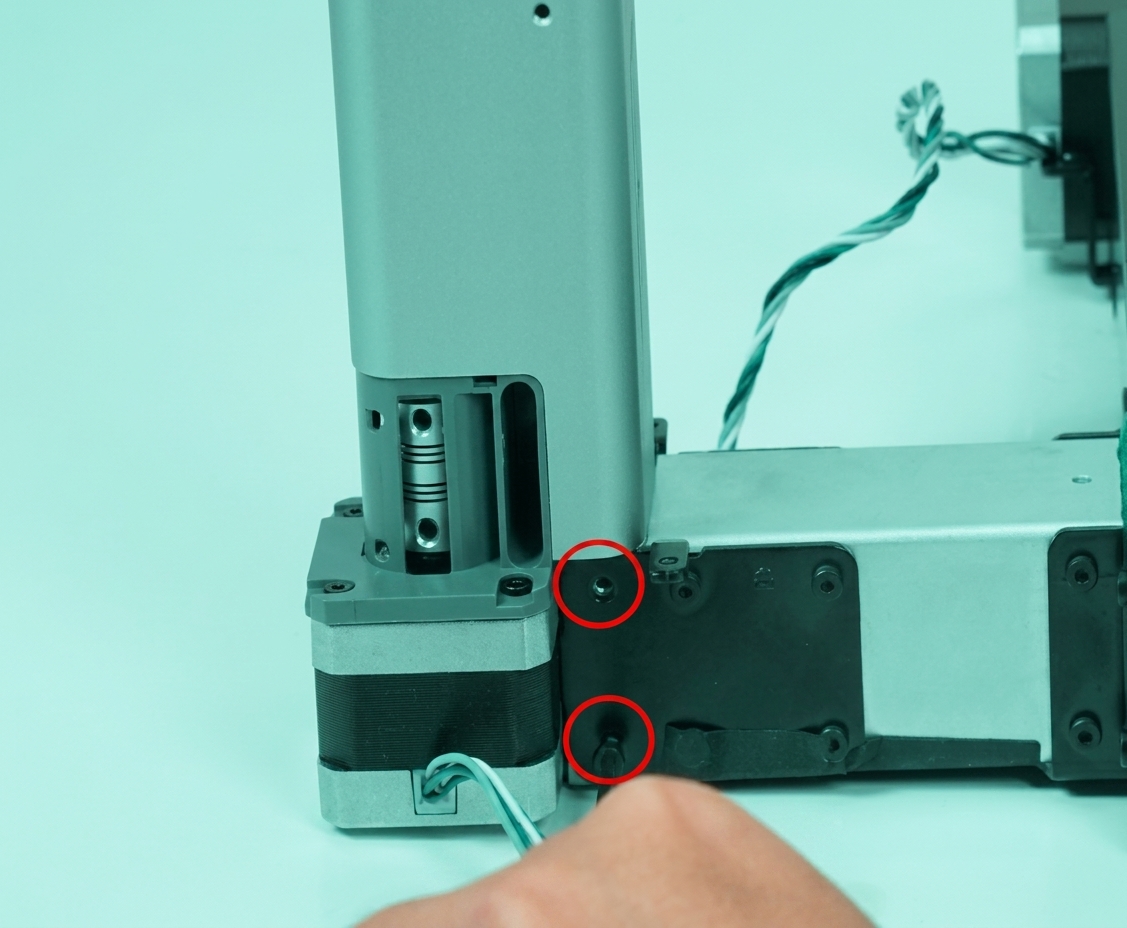

- Закрепите ось Z и ось Y, затянув шесть винтов A для фиксации.
Шаг калибровки после операции - Проверьте плавность хода ремня Y.
- Убедитесь, что кабели Y-двигателя и Z-двигателя ориентированы правильно.
