Отлипание углов при 3D-печати: причины и настройка адгезии

Отлипание углов 3D-модели: технические методы устранения

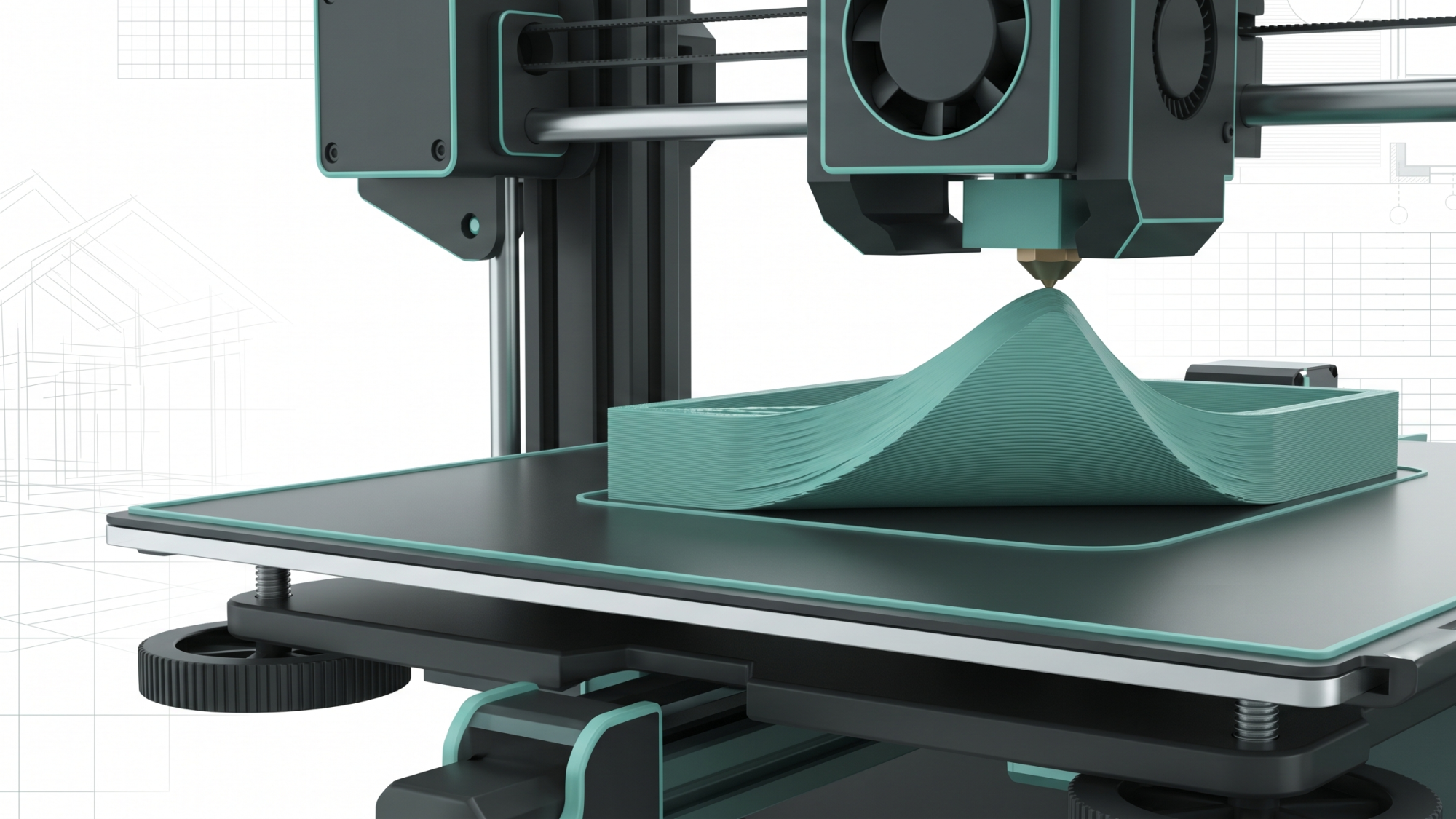

Отлипание углов модели от печатной платформы (варпинг) — это нарушение геометрии при 3D-печати, вызванное неравномерной усадкой материала. Дефект проявляется в отрыве нижних слоев детали от стола с последующим изгибом вверх. Для устранения проблемы требуется настройка параметров оборудования и понимание физики полимеров.

Физические причины деформации и коробления

В основе варпинга лежит термическая термоусадка пластика. В процессе экструзии полимер нагревается выше температуры плавления. После нанесения на платформу пластик остывает и уменьшается в объеме.

Верхние горячие слои находятся в расширенном состоянии, в то время как нижние слои, напечатанные ранее, уже подверглись сжатию. Эта разница температур создает напряжение, при котором верхние слои тянут нижние вверх и к центру. Если сила усадки превышает силу сцепления с платформой, возникает коробление и закручивание краев. При критическом напряжении может произойти деламинация — расслоение модели по границам слоев.

Подготовка поверхности и адгезивы для 3D-печати

Надежная адгезия обеспечивается механическим зацеплением (проникновение пластика в микрорельеф) и химическим взаимодействием материалов.

Очистка поверхности стола

Жировые загрязнения и пыль препятствуют контакту полимера с платформой. Рекомендуется регулярная очистка поверхности стола изопропиловым спиртом (концентрация не менее 99%). Использование бытовых стеклоочистителей нежелательно, так как содержащиеся в них добавки могут оставлять пленку, ухудшающую сцепление.

Выбор покрытия и адгезивов

• Текстурированный PEI: Оптимален для работы с ABS пластиком и PETG за счет шероховатой структуры.
• Гладкий PEI: Применяется для PLA пластика, обеспечивая максимальную площадь контакта.
• Адгезивы для 3D-печати: Использование таких средств, как лак для волос, клей-карандаш на основе ПВА или синий скотч, создает промежуточный слой, который удерживает деталь при нагреве и облегчает демонтаж после остывания.

Калибровка кинематики и первый слой

Качество фиксации напрямую зависит от того, насколько плотно пластик вдавлен в платформу.

• Высота сопла (Z-offset): Дистанция между соплом и столом в нулевой точке. При корректном зазоре линии ложатся без промежутков, образуя монолитный первый слой.
• Калибровка стола (Mesh Bed Leveling): Позволяет системе компенсировать микронеровности платформы, программно корректируя высоту оси Z во время укладки пластика.

Температурный контроль и термокамеры

Управление температурным градиентом позволяет минимизировать напряжение усадки и предотвратить деформацию модели.

• Температура стола: Должна быть близка к температуре стеклования полимера. Для PLA это 55–65°C, для PETG — 70–85°C, для ABS — 100–110°C.
• Обдув модели: Вентилятор охлаждения отключается при печати начального слоя. На последующих этапах для материалов с высокой усадкой обдув ограничивают до 10–20%.
• Закрытый корпус: Поддерживает стабильную среду вокруг детали, предотвращая термический шок от потоков холодного воздуха. Найти компоненты, филамент и оборудование можно на сайте интернет-магазина 1-sloy.ru.

Программные методы усиления адгезии

Параметры слайсера позволяют программно увеличить площадь контакта:

• Кайма / Брим (Brim): Дополнительные концентрические линии вокруг основания детали. Рекомендуемая ширина для крупных деталей — 8–10 мм.
• Подложка / Рафт (Raft): Создание толстого многослойного основания под всей деталью для компенсации неровностей и предотвращения деформации.
• Параметры экструзии: Увеличение ширины линии до 120–140% способствует лучшему впрессовыванию пластика в рельеф.

Влияние геометрии и влажности филамента

Острые углы модели являются концентраторами напряжений. Скругление углов в CAD-системе (радиус 3–5 мм) распределяет нагрузку. Также на стабильность экструзии влияет влажность филамента: при закипании влаги в сопле образуются пузырьки пара, что ведет к разрывам и снижению площади контакта. Сушка катушек перед печатью стабилизирует поток расплава.
