Биосовместимая керамика в хирургии: почему технология LCM меняет стандарты имплантации

Керамическая 3D-печать стремительно превращается из лабораторной экзотики в проверенный клинический инструмент. В центре этой трансформации — технология Lithography-based Ceramic Manufacturing (LCM) , разработанная австрийской компанией Lithoz. Именно она позволила немецкому производителю медицинских изделий KLS Martin Group выйти на принципиально новый уровень персонализированной реконструктивной хирургии.

Событие, которое ещё недавно казалось отдалённой перспективой, теперь имеет конкретную дату: к концу третьего квартала 2026 года KLS Martin планирует поставить 500-й имплантат, изготовленный с использованием LCM-технологии. За этой цифрой стоит не просто накопленный объём производства, а формирование новой клинической практики, в которой резорбируемые биокерамические скаффолды становятся рутинным решением для костной пластики.

В отличие от традиционных титановых конструкций, биокерамика на основе трикальцийфосфата не остаётся в теле пациента навсегда. Она постепенно замещается собственной костной тканью, что кардинально меняет логику хирургического вмешательства. В этой статье разберём, как устроена технология, почему именно сейчас она достигла клинической зрелости и какие последствия это имеет для регенеративной медицины.

Главное

• KLS Martin выйдет на рубеж в 500 LCM-имплантатов к концу сентября 2026 года, подтверждая переход технологии от пилотных проектов к серийной клинической практике.
• Биокерамические имплантаты LithaBone TCP теперь официально доступны через цифровую платформу IPS Gate, что упрощает планирование и заказ пациент-специфических решений.
• Сочетание LCM-печати с системой фиксации SonicWeld Rx создаёт полностью резорбируемую конструкцию, устраняющую необходимость повторной операции.

Что такое LCM и чем она отличается от других методов

LCM-технология основана на принципе послойной фотополимеризации суспензии, в которой керамический порошок равномерно распределён в светочувствительном связующем. В отличие от стереолитографии полимеров (SLA), где отверждается чистый фотополимер, в LCM-процессе полимер выполняет лишь временную функцию носителя, который полностью удаляется на этапе термической обработки.

Процесс выглядит следующим образом. Световой луч избирательно засвечивает участки жидкой керамической суспензии, формируя слой детали. Затем рабочая платформа опускается, свежая порция материала наносится поверх, и процесс повторяется слой за слоем. После завершения печати заготовка проходит многоступенчатый обжиг, в ходе которого органические компоненты выгорают, а керамические частицы спекаются в плотную структуру.

Ключевое отличие LCM от FDM-печати керамикой, где материал выдавливается через сопло, — точность и гомогенность микроструктуры. Технология обеспечивает разрешение до 25 микрометров, что критически важно при создании пор, влияющих на остеоинтеграцию и скорость резорбции. Для сравнения: FDM-методы обычно работают с точностью не выше 100–200 микрометров, что ограничивает их применение в создании сложных пористых архитектур.

Ещё одно значимое преимущество LCM — возможность управлять пористостью не только через CAD-модель, но и через параметры обжига. Изменяя температурный профиль и атмосферу печи, производитель может влиять на кристаллическую структуру и механическую прочность конечного изделия. Это даёт инженерам KLS Martin дополнительный рычаг для адаптации имплантатов под конкретные клинические задачи.

Почему биокерамика остаётся сложным материалом

Трикальцийфосфат (TCP) — это биосовместимая керамика, по химическому составу близкая к минеральной фазе костной ткани. Она обладает выраженными остеокондуктивными свойствами, то есть служит каркасом, по которому клетки-остеобласты мигрируют и формируют новую кость. Однако работа с этим материалом сопряжена с рядом фундаментальных трудностей.

Во-первых, чистый TCP хрупок. Его прочность на сжатие существенно ниже, чем у титана и даже у гидроксиапатита — другого распространённого биокерамического материала. Это ограничивает его применение несущими нагрузку участками скелета. Имплантаты из TCP используются преимущественно в зонах с умеренной механической нагрузкой: челюстно-лицевая область, свод черепа, синус-лифтинг, заполнение костных дефектов после удаления опухолей.

Во-вторых, скорость резорбции TCP должна быть согласована со скоростью образования новой кости. Если материал разлагается слишком быстро, теряется механическая поддержка до того, как новая ткань наберёт прочность. Если слишком медленно — процесс заживления затягивается, а остатки материала могут инкапсулироваться в фиброзную ткань. Именно возможность точной настройки пористости через LCM-печать стала ключом к решению этой задачи.

В таблице ниже приведены сравнительные характеристики наиболее распространённых материалов для костных имплантатов:

Параметр	TCP (LithaBone)	Гидроксиапатит	Титан (Ti6Al4V)	Полимер PEEK
Резорбция	Да, 6–24 мес	Медленная, годы	Нет	Нет
Остеокондуктивность	Высокая	Очень высокая	Средняя	Низкая
Прочность на сжатие	20–60 МПа	100–300 МПа	900–1000 МПа	100–150 МПа
Пористость	До 80%	До 60%	50–70% (металл. печать)	Низкая
Повторная операция	Не требуется	Часто не требуется	Часто требуется	Часто требуется

Как видно из таблицы, TCP уступает титану в прочности, но выигрывает в биологическом поведении. Для реконструкции челюстно-лицевой зоны, где нагрузки умеренны, а эстетика и биологическая интеграция критичны, этот компромисс оправдан.

Пятьсот имплантатов: что означает этот рубеж

Достижение отметки в 500 произведённых LCM-имплантатов — это не просто статистический факт, а показатель перехода технологии из категории «экспериментальная» в категорию «стандартная клиническая практика». Для медицинского производства, где каждый имплантат проходит строгий контроль качества и документирования, такие объёмы накапливаются не за один год.

Важно понимать, что речь идёт не о серийном производстве одинаковых изделий, а о пациент-специфических имплантатах. Каждая конструкция проектируется под конкретного человека на основе данных компьютерной томографии. Это означает, что за каждой из 500 единиц стоит уникальный клинический случай: от коррекции врождённых аномалий до восстановления дефектов после травм или онкологических операций.

Фрэнк Рейнауэр, старший директор подразделения имплантатов KLS Martin, подчёркивает: «Статус IPS — это широкая доступность; хирурги могут планировать, специфицировать и заказывать пациент-специфический биокерамический имплантат через тот же цифровой процесс, который они уже используют для наших других решений». Это ключевая мысль: врачам не нужно осваивать принципиально новые инструменты, LCM-имплантаты встроены в существующую экосистему планирования.

Накопленный объём также дал компании уникальную базу клинических данных. Пятьсот случаев позволяют анализировать исходы, выявлять закономерности остеоинтеграции, уточнять показания и противопоказания. Для хирургов, рассматривающих переход на биокерамические скаффолды, эта доказательная база может быть решающим фактором.

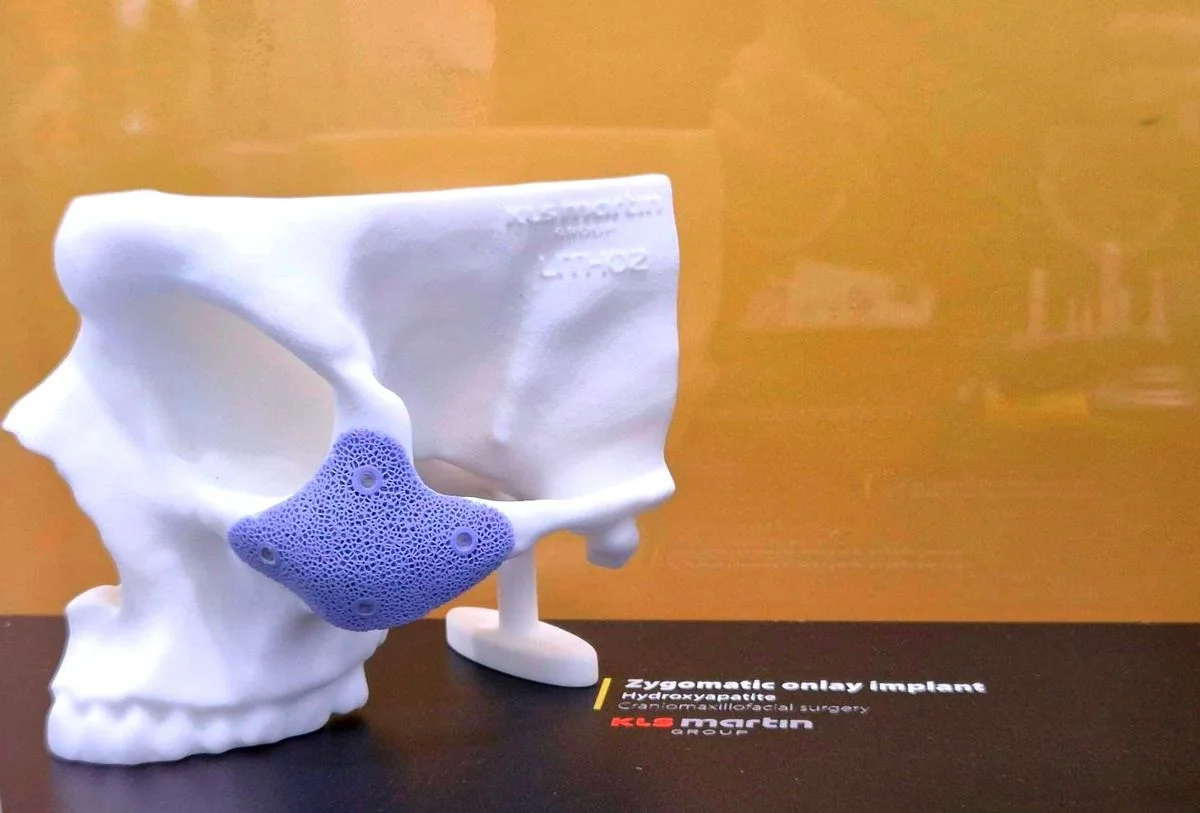

*Трёхмерная модель черепа с индивидуально спроектированным имплантатом из биокерамики, созданным по LCM технологии.*

Клинический опыт: скуловые онлей-имплантаты

Одним из наиболее показательных применений LCM-керамики стали так называемые скуловые онлей-имплантаты — накладки, корректирующие форму и объём скуловой области. Такие операции выполняются как по эстетическим показаниям, так и для восстановления симметрии лица после травм или заболеваний.

Традиционно скуловые имплантаты изготавливались из силикона или пористого полиэтилена. Оба материала имеют существенные недостатки. Силикон склонен к смещению и образованию капсулы, полиэтилен хоть и допускает прорастание тканей, но остаётся инородным телом навсегда. Керамический имплантат из TCP решает обе проблемы: он интегрируется с костью через процессы ремоделирования и постепенно замещается собственной тканью пациента.

Процесс начинается с получения КТ-снимков пациента. На их основе хирург совместно с инженерами KLS Martin проектирует имплантат, определяя его геометрию и распределение пор. Через две–четыре недели готовое изделие доставляется в клинику. Операция выполняется по стандартной методике доступа к скуловой кости, а фиксация может осуществляться одним из двух способов.

Первый способ — классическая фиксация титановыми винтами. Второй, более инновационный, — использование ультразвуковой системы SonicWeld Rx с резорбируемыми полимерными пинами. При ультразвуковой имплантации полимерный пин вибрирует, локально разогревается и заполняет подготовленное отверстие, образуя после застывания прочный замок. В сочетании с биокерамическим имплантатом это создаёт полностью резорбируемую конструкцию.

Роль IPS Gate в масштабировании технологии

IPS Gate — это цифровая платформа KLS Martin для индивидуальных решений, ориентированная на практикующих хирургов. Она объединяет инструменты планирования, загрузку данных визуализации, виртуальное моделирование имплантата и заказ производства. Добавление LithaBone TCP в каталог платформы стало сигналом зрелости технологии.

До недавнего времени биокерамические имплантаты требовали прямого взаимодействия хирурга с инженерной командой, что создавало дополнительные барьеры. Теперь врач, уже знакомый с интерфейсом IPS Gate для заказа титановых или полимерных индивидуальных решений, может без смены рабочего процесса переключиться на керамику.

Это сокращает путь «от КТ к имплантату» с нескольких недель до нескольких дней в части планирования. Для пациента это означает: первая консультация, снятие КТ, утверждение плана операции с конкретным имплантатом — всё укладывается в сжатые сроки. Предсказуемость доставки критична для планирования хирургических вмешательств, особенно в онкологии, где задержки недопустимы.

Платформенный подход также открывает двери для сбора стандартизированных данных об исходах. Когда сотни хирургов по всему миру работают через единый интерфейс, компания получает возможность системно анализировать клинические результаты и быстрее вносить улучшения в дизайн и производственные процессы.

Двенадцать лет от лаборатории до операционной

История сотрудничества Lithoz и KLS Martin началась в 2013 году как исследовательский проект. Спустя двенадцать лет обе стороны говорят о «проверенном клиническом пути с масштабируемыми решениями». За этой формулировкой стоят годы преодоления трёх фундаментальных барьеров: технологического, регуляторного и клинического.

Технологический барьер включал адаптацию LCM-печати к медицинским требованиям стерильности и воспроизводимости. Каждая партия должна демонстрировать идентичные механические и биологические свойства. Для этого потребовалось внедрить систему менеджмента качества по ISO 13485 на всех этапах: от смешивания керамической суспензии до финального обжига.

Регуляторный барьер был не менее сложным. Биокерамические имплантаты попадают под действие строгих требований к медицинским изделиям, включая токсикологические испытания, валидацию стерилизации и клиническую оценку. В Европе потребовалась маркировка CE, в других регионах — соответствующие местные разрешения.

Клинический барьер — это доверие хирургического сообщества. Врачам нужны доказательства долгосрочной безопасности и эффективности. Достижение отметки в 500 имплантатов создаёт ту самую доказательную базу, без которой широкое принятие технологии невозможно. Йоханнес Хома, генеральный директор Lithoz, подчёркивает «растущую глобальную адаптацию LCM в медицине» и «широкое клиническое признание резорбируемых аддитивно производимых костно-регенеративных решений».

Пациент-специфический имплантат из трикальцийфосфата перед стерилизацией, изготавливаемый в чистой зоне.

Регуляторный ландшафт и требования к производству

Производство имплантатов из биокерамики проходит по нормативным каналам, предъявляющим высокие требования к прослеживаемости и валидации. В отличие от промышленной керамики, медицинские изделия здесь не допускают вариативности в исходных материалах или технологических параметрах.

LCM-принтеры KLS Martin работают под управлением системы качества, сертифицированной по ISO 13485. Каждый этап — от приёмки порошка TCP до упаковки готового имплантата — документируется. Прослеживаемость обеспечивается на уровне партии материала, оборудования, оператора и даже конкретного цикла печати.

Обжиг заготовок выполняется в печах с точным контролем температуры и атмосферы. Для трикальцийфосфата критично предотвратить нежелательные фазовые превращения, которые могли бы изменить свойства материала. Стерилизация чаще всего проводится гамма-облучением или этиленоксидом — оба метода валидированы для пористых керамических структур.

Процессы добавляют стоимость и время, но именно они гарантируют воспроизводимость, необходимую для массового клинического применения. По мере накопления опыта KLS Martin постепенно оптимизирует производственные цепочки, сокращая сроки без ущерба для качества.

Ограничения и нерешённые вопросы

Несмотря на значительный прогресс, технология LCM-печати биокерамикой имеет ограничения, которые нужно учитывать. Главное из них — недостаточная прочность для несущих участков скелета. Имплантаты из TCP не применяются для заменя диафизов длинных костей или в зонах высокой нагрузки. Показания ограничены реконструкцией черепа, средней зоны лица, альвеолярных гребней и околоносовых синусов.

Скорость резорбции, хотя и управляемая через пористость, остаётся предметом индивидуальной вариабельности. Возраст пациента, метаболический статус, кровоснабжение зоны имплантации — всё это влияет на темпы замещения материала новой костью. В некоторых случаях процесс может идти медленнее, чем планировалось.

Стоимость также остаётся заметным фактором. Индивидуальное проектирование, аддитивное производство, обжиг, стерилизация и логистика делают LCM-имплантаты дороже серийных изделий. С другой стороны, для сложных реконструкций, где требуется вторичная операция по удалению титановых конструкций, полная стоимость лечения может оказаться сопоставимой или даже ниже.

Наконец, не все медицинские учреждения имеют доступ к программному обеспечению и обученному персоналу для работы с IPS Gate. Цифровое неравенство в хирургии остаётся барьером, хотя и постепенно снижающимся.

Что дальше: перспективы керамической печати в медицине

Следующее десятилетие обещает расширение применения LCM-биокерамики за пределы челюстно-лицевой хирургии. На горизонте — ортопедические применения малого объёма: костные дефекты кисти, стопы, заполнение полостей после остеотомий. Для этого потребуются материалы с улучшенными механическими свойствами, возможно, композитные керамики с добавлением биостёкол или полимерных фаз.

Lithoz активно развивает и другие направления медицинской керамики, включая циркониевые стоматологические конструкции и пористые скаффолды для тканевой инженерии. Партнёрство с KLS Martin в этом контексте выглядит как флагманский проект, демонстрирующий коммерческую жизнеспособность всей технологической платформы. Например, для печати металлических компонентов используются такие системы как Система печати металлом Raise3D MetalFuse.

Рубеж в 500 имплантатов — это одновременно и завершение стартового этапа, и отправная точка для следующей фазы роста. Если темпы сохранятся, к концу десятилетия можно ожидать тысячи клинических применений ежегодно. Главным же долгосрочным эффектом станет накопление данных, которые позволят выйти на качественно новый уровень предсказуемости регенерации костной ткани. Совмещение с технологиями вроде Система печати металлом Raise3D MetalFuse с чиллером (подготовлен к эксплуатации) открывает мультиматериальные возможности.

Перспективным направлением остаётся интеграция LCM-печати с клеточными технологиями. Пористые керамические скаффолды могут быть засеяны стволовыми клетками пациента перед имплантацией, что ускорит регенерацию. Подобные подходы пока находятся в стадии исследований, но технологическая база для их рутинного применения уже формируется.

Главное из статьи

• Технологическая зрелость: LCM-печать биокерамики прошла путь от исследований до серийного производства пациент-специфических имплантатов с подтверждёнными клиническими исходами.
• Клиническая доступность: интеграция LithaBone TCP в платформу IPS Gate устранила барьеры в планировании и заказе, сделав технологию доступной для хирургов по всему миру.
• Биологическое преимущество: резорбируемые имплантаты из TCP в сочетании с системой фиксации SonicWeld Rx устраняют необходимость повторных операций по удалению металлоконструкций.
• Системные ограничения: низкая прочность ограничивает применение несущими участками скелета, а индивидуальное производство сохраняет высокую стоимость.
