Устранение дефекта "волос" при 3D-печати: настройка ретракции
Причины образования нитей при 3D-печати

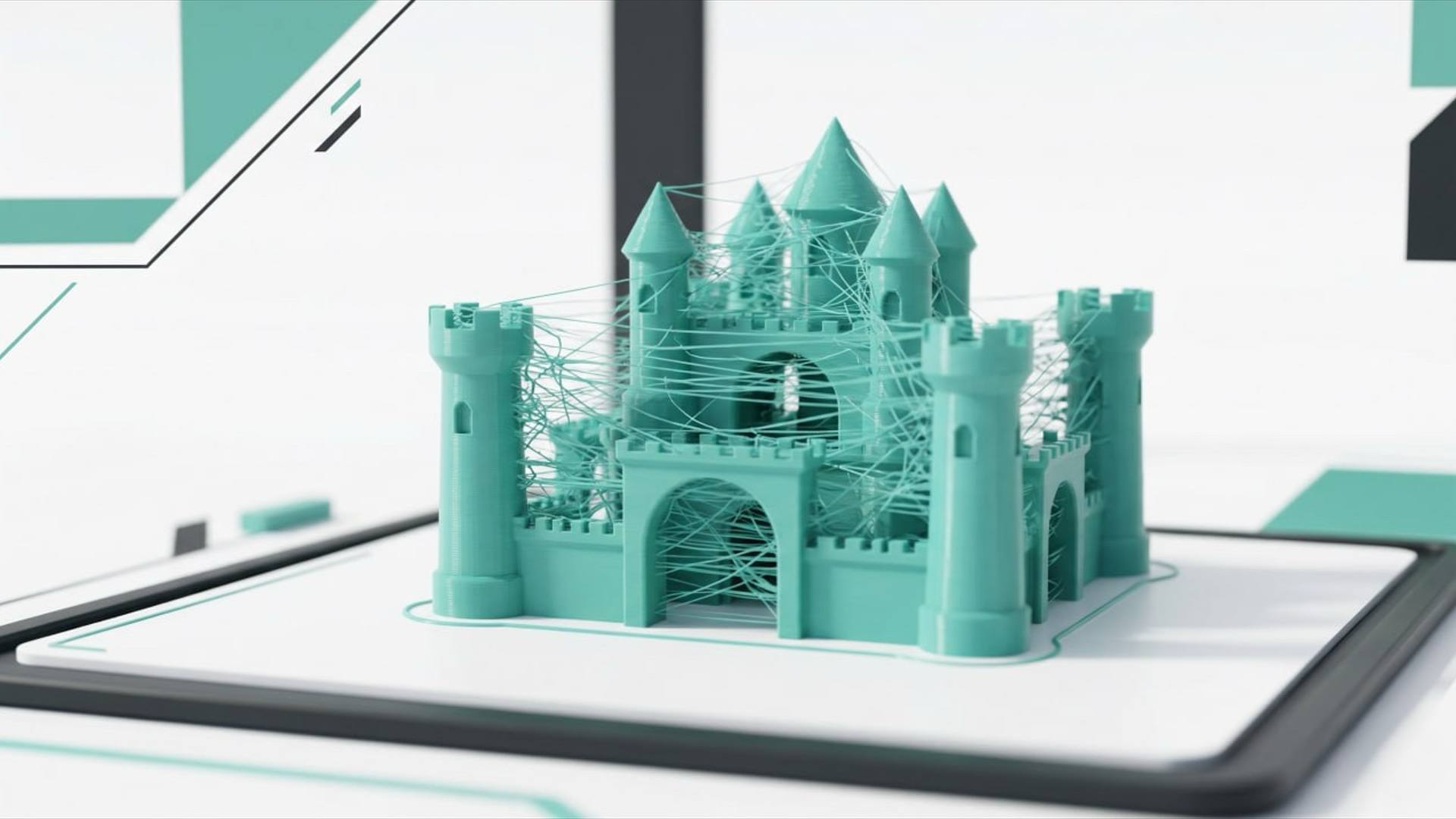

Эффект "волос" (stringing или oozing) входит в распространенные дефекты 3D-печати. Проблема проявляется как тонкие пластиковые нити при печати, соединяющие отдельные элементы модели. Техническая причина дефекта — вытекание расплава из сопла, когда экструдер совершает холостой ход между точками координат. Такая сопливость 3D-принтера устраняется путем корректировки механических и программных параметров.
Настройки слайсера: ретракция
Ретракция (откат пластика) — это базовый механизм контроля подачи материала. Перед перемещением над пустым пространством подающая шестерня втягивает пруток назад, снимая избыточное давление в хотэнде. Чтобы откалибровать ретракцию, необходимо изменить два показателя в программном обеспечении:
- Дистанция ретракции: определяет длину втягиваемого прутка. Для экструдеров типа Direct (прямая подача) нормой является диапазон 0.5–2 мм. Системы Bowden (подача через тефлоновую трубку) требуют значений от 3 до 8 мм из-за люфта филамента в канале.
- Скорость ретракции: регулирует темп возврата нити. Рабочий диапазон составляет 25–50 мм/с. Превышение скорости отката приводит к стачиванию материала зубьями шестерни фидера.
Температурный режим и охлаждение модели
Перегрев экструдера делает расплав слишком текучим. В таком состоянии материал не удерживается внутри даже при корректном откате. Снижение рабочей температуры на 5–10 градусов уменьшает вязкость и минимизирует волосатость при печати.
Для определения точных показателей под конкретный тип материала рекомендуется печать температурной башни (temperature tower). Параллельно следует настроить охлаждение модели. Направленный обдув зоны экструзии способствует быстрому затвердеванию пластика на выходе из сопла, предотвращая его вытягивание. Температура сопла и интенсивность вентилятора подбираются в связке.
Скорость холостого перемещения
Чем дольше сопло находится в воздухе, тем больше материала успевает вытечь. Увеличение скорости перемещения печатной головы (Travel Speed) сокращает время холостого пробега. Значения можно поднимать до 150–200 мм/с. Данные параметры печати применяются с учетом возможностей механики устройства: превышение лимитов может вызвать пропуск шагов шаговых двигателей.
Гигроскопичность пластика и подготовка материала
Гигроскопичность пластика напрямую влияет на стабильность экструзии. Впитавшие влагу полимеры при нагревании выделяют пар, который расширяется и выталкивает расплав из сопла независимо от настроек отката.
- Эффект ярко выражен у полимеров PETG, Nylon и TPU.
- Материалы PLA и ABS менее подвержены поглощению влаги, но при длительном хранении без вакуума также требуют внимания.
Сушка филамента перед запуском в конвекционных камерах или дегидраторах стабилизирует давление внутри хотэнда.
Программные функции и калибровка 3D-принтера
Калибровка 3D-принтера включает настройку алгоритмов слайсера для оптимизации траектории движения головы:
- Режим Combing: ограничивает перемещения сопла пределами напечатанных стенок или внутреннего заполнения. Излишки пластика остаются внутри детали, не образовывая дефектов на внешних периметрах.
- Функция Z-Hop (подъем оси Z): приподнимает сопло во время холостого хода. В ряде случаев этот вертикальный маневр провоцирует вытягивание капли расплава в нить. Для локализации причины дефекта функцию следует временно отключить.
Удаление нитей: термическая и механическая обработка
Если деталь напечатана, устранить остатки можно методами термической и механической постобработки:
- Термическая усадка: кратковременный обдув строительным феном или быстрое проведение пламенем газовой горелки плавит тонкие волокна, заставляя их скручиваться и сливаться с поверхностью.
- Механическая очистка: срез толстых образований скальпелем, канцелярским ножом или бокорезами для зачистки поверхности.
