Постобработка FDM печати: методы и технологии

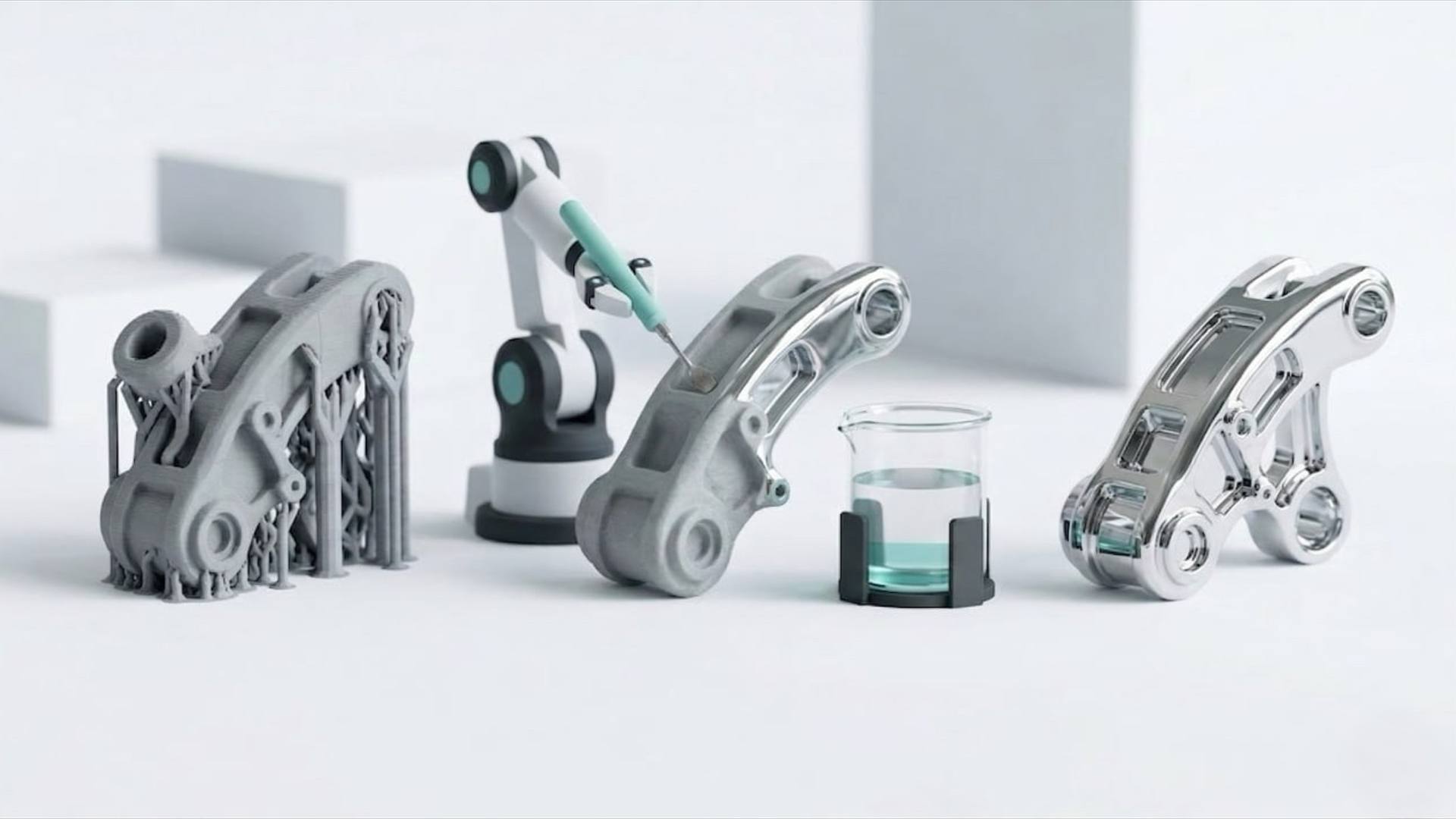

Технология послойного наплавления (FDM) формирует физические объекты путем выдавливания расплавленного полимера нить за нитью. Специфика метода приводит к образованию ступенчатой структуры на поверхности готового изделия. Для получения ровной фактуры, изменения физико-механических свойств или подготовки детали к эксплуатации применяется постобработка FDM печати.
Выбор конкретного метода зависит от типа филамента, геометрических допусков и толщины печатного слоя. Базовая задача процедур — сглаживание слоев 3D модели при сохранении исходной размерной точности.
Подготовительный этап: удаление поддержек FDM
Первый этап работы с распечатанной деталью — удаление поддержек FDM, которые генерируются слайсером для удержания нависающих элементов геометрии.
- Механический метод: Выполняется с применением бокорезов, пинцетов и скальпелей. Опорные структуры отсекаются в местах контакта с основной деталью. Физический отрыв поддержек без надреза приводит к повреждению внешних периметров и образованию каверн.
- Химический метод: Применяется при двухэкструдерной печати с использованием растворимых филаментов. Поливинилалкоголь (PVA) удаляется в воде (нагрев до 40 °C ускоряет процесс). Ударопрочный полистирол (HIPS) растворяется в D-лимонене. Использование магнитных мешалок или ультразвуковых ванн повышает интенсивность растворения.
Механическая обработка пластика
Механическая обработка пластика предполагает физическое снятие полимерного материала для устранения ступенчатости и выравнивания плоскостей.
Шлифовка режущим и абразивным инструментом
Риммеры (шаберы) применяются для снятия внутренних фасок и компенсации эффекта "слоновой ноги" (расширения первого слоя). Надфили используются для прямоугольных пазов и цилиндрических отверстий.
Шлифовка 3D моделей наждачной бумагой — базовый метод выравнивания.
- Снятие выступающих частей слоев начинается с крупного зерна (P100 или P120).
- По мере выравнивания осуществляется переход к более мелким фракциям: P240, P400, P600.
- Для подготовки к глянцеванию применяется зерно P2000.
При работе с термопластами обязательна техника мокрой шлифовки. Вода отводит тепло от зоны трения, предотвращая локальное плавление пластика, и препятствует забиванию абразива пылью.
Пескоструйная обработка 3D моделей
Для деталей со сложным рельефом применяется пескоструйная обработка 3D моделей. Метод заключается в подаче абразивных частиц (оксид алюминия или стеклянные шарики фракции 100-200 мкм) под давлением 3-5 бар. Это позволяет получить равномерную матовую поверхность в труднодоступных местах без риска термической деформации изделия.
Химическая полировка пластика
Химическая полировка пластика основана на воздействии летучих соединений на внешний слой детали. Реагент переводит пластик в вязкотекучее состояние. После испарения вещества поверхность полимеризуется, скрывая структурную слоистость.
Техника безопасности и выбор реагентов
Работа требует наличия принудительной вытяжной вентиляции. Обязательна эксплуатация СИЗ: нитриловых перчаток, очков закрытого типа и респиратора с угольными фильтрами класса A1/A2. Правильно подобранные растворители для 3D печати обеспечивают сглаживание без нарушения структурной целостности детали.
Ацетоновая баня для ABS
Детали из АБС-пластика обрабатываются парами ацетона.
- Холодная ацетоновая баня для ABS: Бумажные салфетки пропитываются растворителем и фиксируются на стенках герметичного контейнера. Деталь изолируется от жидкости. Пары опускаются вниз, воздействуя на пластик в течение 40-120 минут.
- Горячая баня: Ацетон нагревается до образования насыщенного пара строго на водяной бане (открытый огонь недопустим). Воздействие длится 10-30 секунд. Требует точного контроля во избежание деформации тонких стенок.
Обработка PLA пластика и PETG
Полилактид (PLA) и PETG обладают высокой стойкостью к ацетону. Обработка PLA пластика требует применения высокотоксичных соединений. Для этих целей подходит обработка 3D моделей дихлорэтаном, хлороформом или этилацетатом. Процесс производится методом кратковременного погружения (1-2 секунды). Длительная экспозиция PETG в дихлорметане приводит к помутнению материала и критической потере прочности.
Материал SBS сглаживается D-лимоненом или сольвентом, а поливинилбутираль (PVB) реагирует с изопропиловым спиртом (наименее токсичный вариант аэрозольного сглаживания).
Финишная отделка 3D изделий: аддитивные покрытия
Альтернативная финишная отделка 3D изделий заключается в нанесении материалов поверх распечатанной базы без плавления пластика.
Грунтовка и покраска 3D печати
Грунтовка и покраска 3D печати скрывает слои за счет заполнения микропор.
- Используются аэрозольные акриловые грунты-наполнители (high build filler).
- Состав наносится тонкими слоями с дистанции 20-25 см.
- После высыхания поверхность шлифуется мелкозернистой бумагой.
- Цикл повторяется 2-4 раза до формирования ровной плоскости под покраску.
Полировка эпоксидной смолой
Полировка эпоксидной смолой выполняется двухкомпонентными составами, которые наносятся кистью. Смола обладает эффектом самовыравнивания: она стекает в углубления между слоями и образует твердую оболочку. Метод увеличивает прочность детали на изгиб, однако слой смолы прибавляет к внешним габаритам 0.2-0.5 мм, что необходимо закладывать в CAD-модель на этапе проектирования посадочных мест и резьбовых соединений.
Термическая обработка 3D моделей
Термическая обработка 3D моделей применяется для локального устранения дефектов и модификации кристаллической решетки полимера.
- Устранение стрингинга: Тонкие нити пластика ("паутина"), возникающие при холостом перемещении экструдера, убираются кратковременным (до 1 секунды) обдувом из промышленного фена или газовой горелки. Микроволокна оплавляются, пока основная масса детали остается холодной.
- Отжиг (кристаллизация): Процедура снимает внутренние напряжения после печати. Деталь помещается в термокамеру при температуре чуть выше точки стеклования материала (60-70 °C для PLA, 100-110 °C для ABS) на 1-4 часа с последующим медленным остыванием. Отжиг повышает термостойкость и жесткость, но вызывает линейную усадку пластика на 1-3%.
