Особенности генерации и расстановки поддержек в 3D-печати
Генерация поддержек — технологический этап подготовки 3D-модели к производству методами послойного наплавления (FDM) и стереолитографии (SLA). Так как 3D-печать основана на последовательном формировании объекта, каждый слой должен опираться на предыдущий. Если деталь имеет нависающие элементы, выходящие за границы нижнего контура, экструзия расплавленного полимера или засветка смолы будет происходить в пустоту. Для предотвращения дефектов слайсер формирует поддерживающие структуры — временные каркасы, которые демонтируются после завершения цикла.
Физика процесса и угол нависания
В технологиях послойного наплавления базовым ориентиром служит правило 45 градусов. Если угол нависания стенки относительно вертикали составляет менее 45 градусов, смещение слоев невелико, и площадь контакта достаточна для фиксации пластика. При превышении этого значения гравитация вызывает провисание нити. Строго горизонтальные участки требуют опор в 100% случаев.
Для точного определения возможностей оборудования рекомендуется печатать калибровочные тесты (Overhang Test). Они показывают предельный угол нависания, с которым справляется конкретный принтер при штатном обдуве модели.
Виды поддерживающих структур
Слайсер содержит несколько алгоритмов построения опор. Выбор зависит от геометрии детали и физико-химических свойств материала.

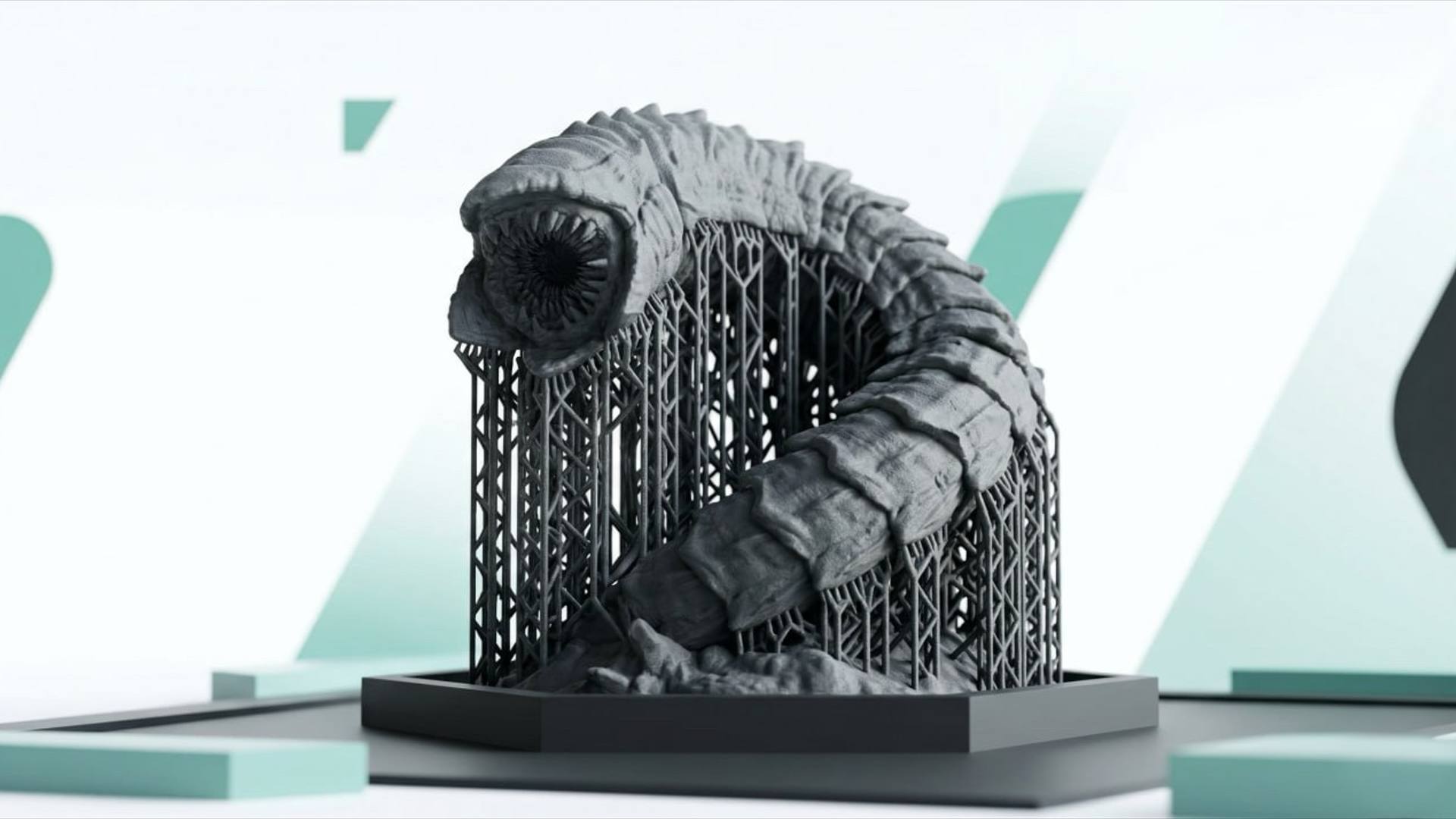

- Линейные поддержки: Строятся вертикально от платформы или поверхности детали. Заполнение формируется в виде сетки, зигзага или концентрических линий. Подходят для технических прототипов с ровными нависающими плоскостями. Особенность — пропорциональный площади расход пластика и затрудненное удаление поддержек из внутренних полостей.
- Древовидные поддержки: Органические структуры, которые начинаются от рабочего стола и огибают модель. За счет этого минимизируется площадь контакта со стенками детали. Древовидные опоры снижают расход филамента и подходят для художественных моделей сложной формы.
- Растворимые поддержки: Используются на 3D-принтерах с двумя независимыми экструдерами. Позволяют печатать механизмы в сборе. Применяются поддержки из PVA (поливиниловый спирт, растворяется в теплой воде) и поддержки из HIPS (ударопрочный полистирол, растворяется в d-лимонене). За счет нулевого зазора между опорой и деталью достигается высокое качество поверхности.
Настройки слайсера для опорных структур
Параметры печати в слайсере регулируют баланс между надежным удержанием нависающего слоя и легким демонтажем каркаса.
- Угол нависания (Overhang Angle): Порог срабатывания алгоритма. Стандартное значение составляет 45-50 градусов. На принтерах с мощным двусторонним обдувом значение повышают до 60 градусов.
- Зазор по оси Z (Z Distance): Дистанция по вертикали между опорой и деталью. Значение должно быть кратно высоте слоя. При слое 0.2 мм зазор устанавливается на 0.2 мм. Для пластиков с высокой адгезией зазор увеличивают до 0.3 мм.
- Зазор по осям X/Y: Отступ по горизонтали от боковых стенок. Значение 0.7-1.0 мм предотвращает спекание опор с вертикальными поверхностями модели.
- Плотность поддержек (Support Density): Степень заполнения внутренней сетки. Базовое значение варьируется в пределах 15-20%.
- Интерфейс поддержек (Support Interface): Промежуточный слой между опорой и деталью. Плотность интерфейса в 80-90% обеспечивает ровную укладку первого нависающего слоя пластика.
Специфика материалов в FDM
Межслойная адгезия и температурная усадка филаментов требуют индивидуального подхода к настройкам:
- PLA: Быстро охлаждается. Допускает минимальный зазор по оси Z и плотный интерфейс.
- PETG: Обладает высокой межслойной адгезией. Во избежание сплавления элементов интерфейс отключают или снижают его плотность до 50%.
- ABS: Подвержен деламинации при остывании. Требует применения каймы (Brim) у основания опор и плотности заполнения от 25% для жесткости.
- TPU: Эластичный полимер. Механическое удаление стандартных опор затруднено. Рекомендуется проектировать детали без нависаний или применять двойную экструзию.
Специфика опор в SLA/DLP-печати
В фотополимерной 3D-печати опоры компенсируют гравитацию и противодействуют силе отрыва отвержденного слоя от FEP-пленки на дне ванны. Структура состоит из трех элементов:
- Основание (Raft): Слой полимера для сцепления с печатной платформой.
- Ствол (Pillar): Вертикальная несущая часть. Диаметр подбирается исходя из массы элемента.
- Точка контакта (Tip): Стыковочный узел с моделью (сфера или конус). Диаметр 0.1-0.6 мм регулирует усилие на отрыв и размер остаточного следа на поверхности.
Расстановка поддержек и оптимизация модели
Подготовка задания к печати включает два подхода к позиционированию структур. Автоматическая генерация применяется для деталей правильной геометрической формы. Ручная расстановка (Custom Supports) дает пользователю контроль над зонами печати. С помощью ручного метода и блокираторов (Support Blockers) можно защитить внутренние резьбы и посадочные места от заполнения пластиком.
Оптимизация модели (DfAM)
Проектирование под аддитивное производство (DfAM) позволяет снизить зависимость от временных структур.
- Изменение ориентации: Вращение модели в виртуальном пространстве слайсера для поиска положения с минимальной площадью нависаний.
- Печать мостов (Bridging): Экструзия пластика по воздуху между двумя точками опоры. Настройка скорости и интенсивности обдува позволяет перекрывать прямые пролеты длиной до 50-100 мм.
- Замена скруглений на фаски: Скругления на нижних гранях требуют опор. Их замена на прямые фаски под углом 45 градусов решает эту задачу на этапе 3D-моделирования.
- Разделение на части: Резка сложной модели на несколько фрагментов с плоским основанием для последующей сборки.
Инструменты для демонтажа
Процедура демонтажа напрямую влияет на итоговую геометрию изделия. Для снятия пластиковых каркасов применяются бокорезы с плоским срезом и скальпели. Ручной отрыв опор приводит к микротрещинам и расслоению пластика по линии печати. В случаях, когда пластик (например, PETG или ABS) белеет в местах механического сгиба, поврежденный участок прогревают строительным феном при температуре 150-200 градусов для восстановления первоначального цвета полимера.
