10 способов увеличить прочность деталей в 3D-печати
При производстве методом FDM-печать итоговый объект получает физическую анизотропию. Это значит, что характеристики сопротивления материала различаются в зависимости от вектора приложения нагрузки. Прочность вдоль слоев (по осям X и Y) обеспечивается непрерывной полимерной нитью, в то время как механическая прочность поперек слоев (по оси Z) зависит исключительно от термической связи. Увеличение прочности функциональных элементов требует корректировки параметров подготовки файла, изменения конструкции и контроля температурных режимов.
Ниже разобраны десять технических методов, которые помогут повысить устойчивость создаваемых объектов к нагрузкам.
Настройки слайсера и подготовка 3D-модели
1. Толщина стенок и количество периметров
Основная нагрузка при изгибе и кручении ложится на внешние контуры изделия, тогда как внутренняя структура работает на сжатие. Увеличение такого параметра, как толщина стенок, дает более существенный прирост прочности на излом, чем простое повышение процента внутреннего заполнения.
- Техническая рекомендация: Настройки слайсера должны включать количество периметров от 3 до 6 для нагруженных узлов. При сопле 0.4 мм четыре контура сформируют монолитную оболочку толщиной около 1.6 мм.

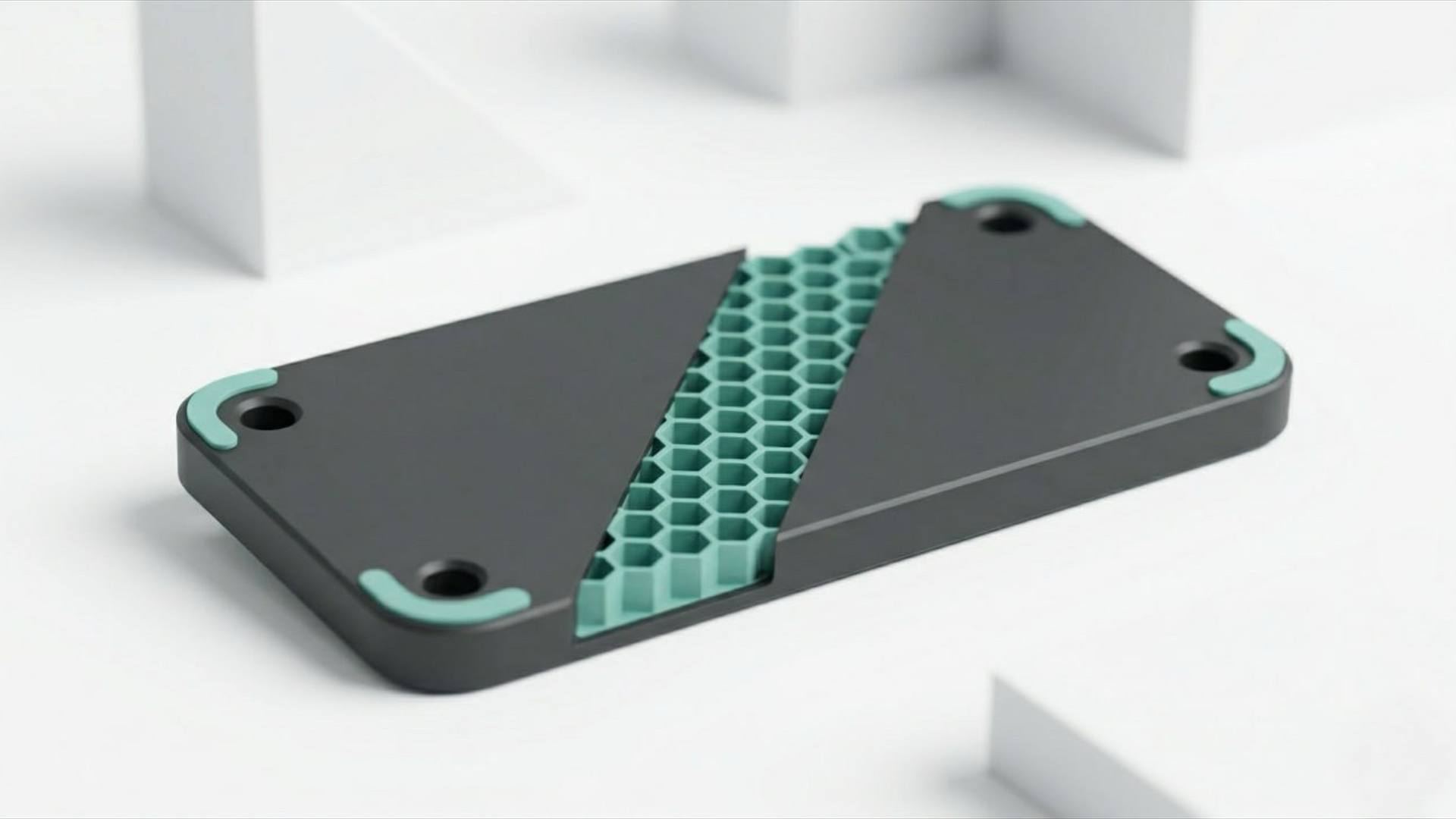

2. Плотность и паттерн заполнения
Внутренний каркас распределяет поступающие нагрузки по всему объему 3D-модели. Плотность заполнения в диапазоне 30–50% является оптимальной; превышение 50% резко увеличивает расход пластика при минимальном росте прочности.
| Паттерн заполнения | Геометрия структуры | Оптимальное применение |
|---|---|---|
| Линии / Сетка (Grid) | Двумерная пересекающаяся сетка | Вертикальные нагрузки (сжатие) по оси Z. |
| Гироид (Gyroid) | Трехмерная волнистая структура | Равномерное сопротивление многовекторным нагрузкам, высокая механическая прочность. |
| Кубическое (Cubic) | Наклонные кубы | Детали с изгибающими и скручивающими нагрузками. |
| Концентрическое | Линии, повторяющие контур | Используется при 100% плотности для создания монолитных гибких или сверхпрочных деталей. |
3. Высота слоя и ширина линии
Ширина экструдируемой нити может превышать физический диаметр отверстия сопла. Формирование утолщенной линии создает избыточное давление, которое впрессовывает расплавленный полимер в нижний уровень, минимизируя пустоты. В то же время, высота слоя определяет площадь контакта между уровнями.
| Диаметр сопла | Оптимальная высота слоя (25-50%) | Рекомендуемая ширина линии (115-125%) |
|---|---|---|
| 0.4 мм | 0.1 - 0.2 мм | 0.46 - 0.50 мм |
| 0.6 мм | 0.15 - 0.3 мм | 0.69 - 0.75 мм |
| 0.8 мм | 0.2 - 0.4 мм | 0.92 - 1.00 мм |
Температурные параметры и ориентация модели
4. Температура экструдера
Надежная адгезия слоев зависит от степени проникновения молекулярных цепочек верхнего слоя в структуру нижнего. Увеличение нагрева сопла на 5–10 °C от стандартного значения для выбранного пластика снижает вязкость расплава, позволяя формировать более гомогенную структуру.
5. Охлаждение пластика
Слишком быстрое падение температуры экструдированной нити останавливает термическое сплавление слоев.
- Для PLA: при создании несущих узлов обдув снижают до 50–60%.
- Для технических пластиков (PETG, ABS): обдув снижают до 10–20% или отключают полностью, чтобы предотвратить расслоение.
6. Пространственная ориентация модели и направление печати
Вектор расчетного усилия не должен совпадать с осью Z. Располагать деталь на платформе необходимо так, чтобы направление печати формировало слои параллельно вектору изгибающих нагрузок. Вертикально ориентированные элементы разрушаются по границе слоев при минимальном воздействии.
Материалы для 3D-печати и модификация конструкции
7. Модификация геометрии (галтели)
Внутренние углы в 90 градусов выступают концентраторами напряжений, где зарождаются микротрещины. Замена острых углов на скругления (галтели) и добавление ребер жесткости перераспределяют нагрузку на большую площадь конструкции.
8. Прочный филамент: выбор материала
Материалы для 3D-печати отличаются по жесткости, упругости и термостойкости. Правильно подобранный полимер критически важен для итогового результата.
| Тип пластика | Специфика прочности | Назначение |
|---|---|---|
| PETG | Высокая ударная вязкость, отличная адгезия слоев. | Детали, подверженные вибрации, шестерни, защелки. |
| ABS / ASA | Стойкость к высоким температурам, умеренная гибкость. | Автомобильные детали, корпуса для электроники. |
| Нейлон (PA) | Экстремальная износостойкость, сопротивление трению. | Подвижные механизмы, подшипники скольжения. |
| Композитные пластики (с углеволокном) | Максимальная жесткость на излом, минимальная усадка. | Силовые кронштейны, нагруженные элементы конструкции станков. |
Постобработка готовых изделий
9. Термический отжиг деталей
После остывания внутри структуры остаются температурные напряжения. Постобработка в виде контролируемого нагрева (отжиг деталей) снимает их и упорядочивает молекулярную сетку полимера.
- Процесс: Деталь помещается в термошкаф, нагревается до температуры стеклования (например, 60–70 °C для PLA), выдерживается 30–60 минут и медленно охлаждается. Это кратно повышает температурную стойкость и ударную вязкость.
10. Учет усадки при проектировании
При использовании термического отжига или высокотемпературных пластиков наблюдается усадка материала. Чтобы итоговая деталь соответствовала допускам, необходимо закладывать компенсацию усадки (в среднем 1-2% по осям X и Y) еще на этапе масштабирования в слайсере или CAD-системе.
